Pegasus EX3200 / EX5200 — Part Book

Pegasus EX3200 / EX5200 — parts catalog

Page 1 (cover): This is the cover page for the Pegasus EX3200 and EX5200 Series Parts Catalog, which includes safety stitch machines and overedgers.
Page 2 (toc): This page provides an introduction to the parts catalog for EX3200 and EX5200 series machines, including how to use the catalog and a list of models covered.
Page 3 (toc): This page is a table of contents for a parts catalog, listing various mechanisms and specific parts with their corresponding page numbers.
Page 4 (diagram): This page displays a diagram of a machine component with various parts labeled with reference numbers.
Page 5 (parts_list): This page lists parts for the machine bed frame, including spring pins, an indicator guide, pipes, a plug, a bracket assembly, bolts, a bed pin, an oil mark, and an earth label.
Page 6 (diagram): This page displays an exploded view diagram of various components, likely for a sewing machine, with reference numbers indicating different parts and associated model information.
Page 7 (parts_list): This page lists parts for the cover mechanism, including various screws, covers, gaskets, and labels, with their part numbers, descriptions, and quantities.
Page 8 (diagram): This page displays an exploded diagram of various components, including covers, plates, and fasteners, with callouts indicating different models and series.
Page 9 (parts_list): This page lists parts for the cover mechanism, including various plates, screws, washers, bushings, and other components, with their part numbers, descriptions, and quantities.
Page 10 (diagram): This page displays a detailed diagram of various components for EX3200(H) and EX5200(H) series machines, including standard, high, extra-high, and ultra-high lift parts, with specific part numbers and applicable models.
Page 11 (parts_list): This page lists parts for the crankshaft drive mechanism, including crankshafts, screws, bearings, and other related components.
Page 12 (diagram): This page illustrates and lists parts for 1-needle, 2-needle, and 3-needle sewing machine models, including thread tension components and thread guides.
Page 13 (parts_list): This page lists parts for the thread tension mechanism, including part numbers, descriptions in both Japanese and English, and quantities.
Page 14 (diagram): This page displays diagrams and associated part numbers for components of the EX3200(H)(N) Series, EX3200(N) Series, and EX3200H Series, with specific parts identified for 2-needle and 3-needle configurations.
Page 15 (parts_list): This page lists parts for the thread guide and thread takeup mechanism, including brackets, screws, thread guides, retainers, and springs.
Page 16 (diagram): This page displays diagrams and associated part numbers for components of the EX5200(H)(N)(T) Series sewing machines, including needle-related parts and other mechanisms, with specific models indicated for certain parts.
Page 17 (parts_list): This page lists parts for the thread guide and thread take-up mechanism, including various thread guides, screws, brackets, springs, and thread retainers.
Page 18 (diagram): This page displays a diagram of various components, including standard lift, high lift, extra-high lift, and ultra-high lift parts, with specific models and exceptions noted for each.
Page 19 (parts_list): This page lists parts for the thread guide and thread take-up mechanism, including brackets, thread guides, screws, washers, and thread take-ups.

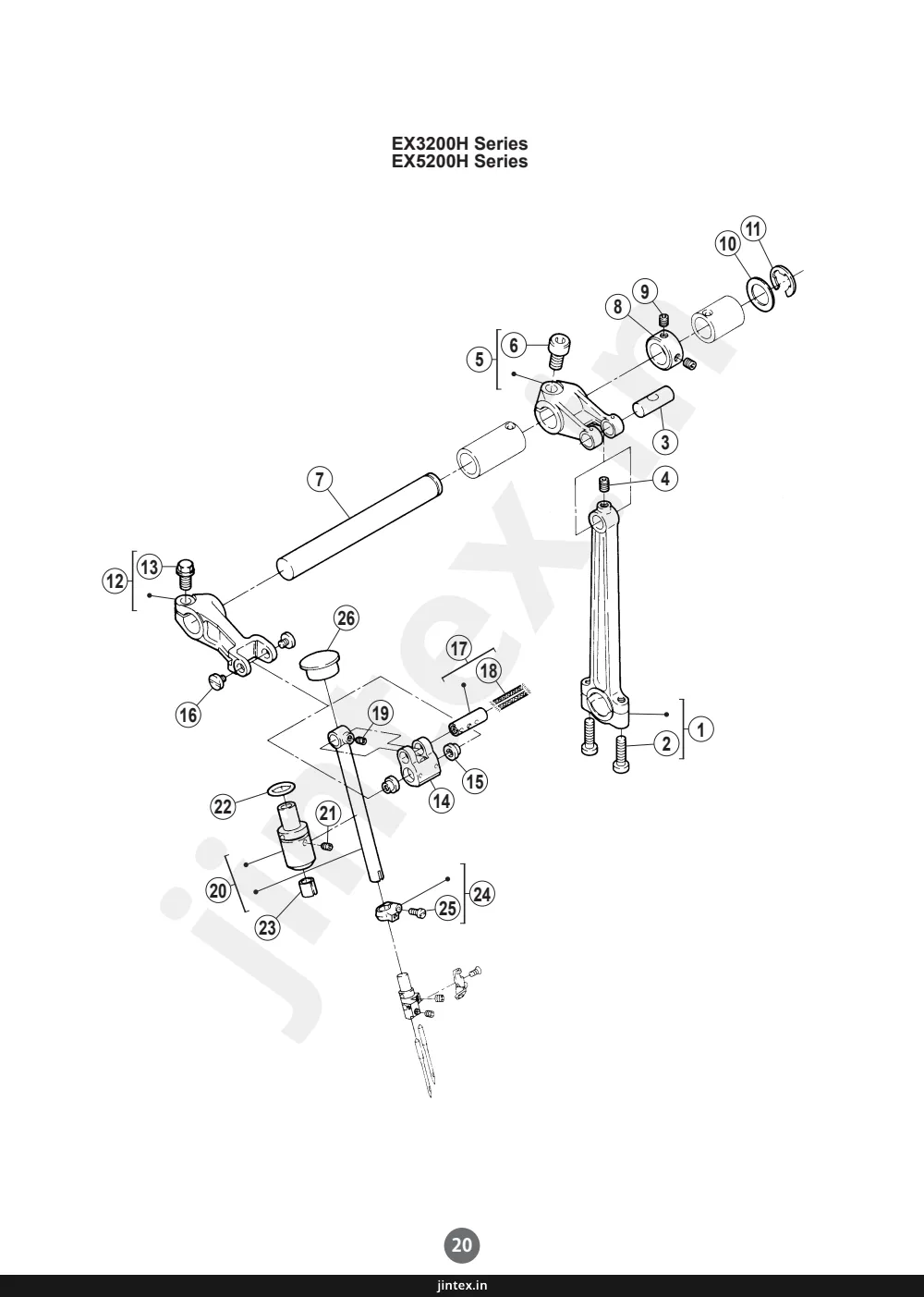

Page 20 (diagram): This page displays an exploded view diagram of components for EX3200(N) Series and EX5200(N)(T) Series machines, with various parts numbered for identification.
Page 21 (parts_list): This page lists parts for the needle drive mechanism, including part numbers, descriptions in both Japanese and English, and quantities.
Page 22 (diagram): This page displays an exploded view diagram of components for EX3200H Series and EX5200H Series machines, with numbered parts.
Page 23 (parts_list): This page lists parts for the Needle Drive Mechanism (2), including part numbers, descriptions in both Japanese and English, and quantities.
Page 24 (diagram): This page displays diagrams and part numbers for needle-related components for EX3200(H)(N) Series (2-needle and 3-needle) and EX5200(H)(N)(T) Series (1-needle and 2-needle) industrial sewing machines.
Page 25 (parts_list): This page lists parts for the needle drive mechanism, including needle holder assemblies, screws, thread guides, and needles, with their corresponding part numbers, descriptions, and quantities.
Page 26 (diagram): This page displays two exploded-view diagrams for EX3200(H)(N) Series and EX5200(H)(N)(T) Series, illustrating various components with reference numbers.
Page 27 (parts_list): This page lists parts for the needle drive mechanism, including screws, brackets, needle guards, and other components, with their part numbers, descriptions, and quantities.
Page 28 (diagram): This page displays a diagram of components for EX3200(N) Series and EX5200(N)(T) Series machines, with various parts labeled with reference numbers and associated model information.
Page 29 (parts_list): This page lists parts for the upper looper drive mechanism, including screws, bolts, shafts, and various components with their part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays an exploded view diagram of components for EX3200H Series and EX5200H Series machines, showing various parts with reference numbers.
Page 31 (parts_list): This page lists parts for the UPPER LOOPER DRIVE MECHANISM (2), including part numbers, descriptions, and quantities.
Page 32 (diagram): This page displays a diagram of various sewing machine parts, including screws, levers, and brackets, with reference numbers and model applicability indicated for some components.
Page 33 (parts_list): This page lists parts for the Lower Looper Drive Mechanism, including part numbers, descriptions, and quantities.
Page 34 (diagram): This page displays a diagram of components for the EX3200(H)(N) Series sewing machine, with numbered parts indicated for reference.
Page 35 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM (1) with part numbers, descriptions, and quantities.
Page 36 (diagram): This page displays a diagram of various components for the EX3200(H)(N) Series sewing machine, with numbered parts indicated for reference.
Page 37 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM (2), including part numbers, descriptions, and quantities.
Page 38 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 44. It also lists part numbers and descriptions for some items, with specific model applicability noted for item 5.
Page 39 (parts_list): This page lists parts for the Feed Mechanism (1) of an industrial sewing machine, including part numbers, descriptions, and quantities.
Page 40 (diagram): This page displays a diagram of various machine parts for the EX3200(H) and EX5200(H)(T) Series, with numbered components and associated part numbers and descriptions.
Page 41 (parts_list): This page lists parts for the FEED MECHANISM (2) with part numbers, descriptions, and quantities.
Page 42 (diagram): This page displays a diagram of various components for the EX3200N and EX5200N Series sewing machines, with numbered parts indicated for reference.
Page 43 (parts_list): This page lists parts for the FEED MECHANISM (3) with part numbers, descriptions, and quantities.
Page 44 (diagram): This page displays a diagram of various machine parts, including screws, brackets, and linkages, with corresponding part numbers and model applicability.
Page 45 (parts_list): This page lists parts for the KINFE DRIVE MECHANISM, including part numbers, descriptions, and quantities.

Page 1

EX3200 5200 EX3200 Series 安全縫いミシン Safety stitch machines EX5200 Series オーバーロックミシン Overedgers Parts Catalog PEGASUS jintex.in

Page 2 — パーツカタログの見方 / INTRODUCTION

Pegasus EX3200 / EX5200 parts on page 2
Ref	Part number	Part name	Qty
	EX3215(16)-01/222(K)	Model
	EX3215(16)-01A/222	Model
	EX3215(16)N-01/222	Model
	EX3215(16)N-01/232	Model
	EX3215(16)N-01S/272	Model
	EX3215(16)N-01U/232	Model
	EX3215(16)-02/223(K)	Model
	EX3215(16)-02A/223	Model
	EX3215(16)-02A/233	Model
	EX3215(16)-02U/223(K)	Model
	EX3215(16)-03/233(K)	Model
	EX3215(16)-03/333(K)	Model
	EX3215(16)-03U/233(K)	Model
	EX3244-03/333(K)	Model
	EX3215(16)-A04/435(K)	Model
	EX3244-A04/435(K)	Model
	EX3215(16)-A05/535(K)	Model
	EX3215(16)-42/233(K)	Model
	EX3215(16)-42P1/233(K)	Model
	EX3215(16)-42P2/233(K)	Model
	EX3215(16)-43/335(K)	Model
	EX3215(16)-53/233(K)	Model
	EX5204-01/223(K)	Model
	EX5214-01/233(K)	Model
	EX5214N-01/283(K)	Model
	EX5214N-01U/283(K)	Model
	EX5204-02/233(K)	Model
	EX5204-02H/223(K)	Model
	EX5212-02/333(K)	Model
	EX5214-03/333(K)	Model
	EX5214-M03/333(K)	Model
	EX5214-04/485(K)	Model
	EX5205-12/223(K)	Model
	EX5205-12Z1/223(K)	Model
	EX5203-12/223(K)	Model
	EX5203-22/233(K)	Model
	EX5204-22Z2/213(K)	Model
	EX5204-23Z3/684(K)	Model
	EX5204-24/445(K)	Model
	EX5214-24/445(K)	Model
	EX5204-32R1/223(K)	Model
	EX5204-32R2/223L(K)	Model
	EX5204-32R2/223(K)	Model
	EX5214-43/333(K)	Model
	EX5214-43P1/333(K)	Model
	EX5214-43P2/333(K)	Model
	EX5214-53C3/333(K)	Model
	EX5214-M53/333(K)	Model
	EX5214-54/433(K)	Model
	EX5214-54/443(K)	Model
	EX5214-54/445(K)	Model
	EX5214H-55/545(K)	Model
	EX5204-82/223(K)	Model
	EX5204T-82/223(K)	Model
	EX5204-82/233(K)	Model
	EX5214-83/323(K)	Model
	EX5214-84/423(K)	Model
	EX5204-92M1/223(K)	Model
	EX5214-92M2/223(K)	Model

パーツカタログの見方 ■このパーツカタログは、2003年06月製造中のEX3200・5200シリーズのミシンを次の要領で編集しています。 ■2～93頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。 ■パーツリストの部品番号の表記がXXXXXXの部品は、特定の形式(サブクラス) にのみ使用されているゲージパーツ部品で、形式によって変わります。形式ごとの部品番号はゲージパーツ表 (94～109頁) に一括して記載しています。 ■巻末には部品番号インデックスを記載し、部品番号だけで、その図解・名称などが容易に引き出せます。 ■部品を御注文いただく時は、部品番号を明示してください。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください。 INTRODUCTION ■This parts catalog covers the EX3200-5200 series machine manufactured in June, 2003. ■The components of EX series are arranged according to the mechanism on pages 2-93. The illustrations are on left pages and the part numbers on right pages. The illustrated part and its part number are assigned the same reference number. ■"XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 94-109). ■The index of part numbers are listed at the back of this book for quick reference. ■To place an order for any part, please specify the part number. Note that the contents of this book are subject to change for improvement without prior notice. 掲載機種 (Models inserted) EX3200 Series EX3215(16)-01/222(K) EX3215(16)-01A/222 EX3215(16)N-01/222 EX3215(16)N-01/232 EX3215(16)N-01S/272 EX3215(16)N-01U/232 EX3215(16)-02/223(K) EX3215(16)-02A/223 EX3215(16)-02A/233 EX3215(16)-02U/223(K) EX3215(16)-03/233(K) EX3215(16)-03/333(K) EX3215(16)-03U/233(K) EX3244-03/333(K) EX3215(16)-A04/435(K) EX3244-A04/435(K) EX3215(16)-A05/535(K) EX3215(16)-42/233(K) EX3215(16)-42P1/233(K) EX3215(16)-42P2/233(K) EX3215(16)-43/335(K) EX3215(16)-53/233(K) EX5200 Series EX5204-01/223(K) EX5214-01/233(K) EX5214N-01/283(K) EX5214N-01U/283(K) EX5204-02/233(K) EX5204-02H/223(K) EX5212-02/333(K) EX5214-03/333(K) EX5214-M03/333(K) EX5214-04/485(K) EX5205-12/223(K) EX5205-12Z1/223(K) EX5203-12/223(K) EX5203-22/233(K) EX5204-22Z2/213(K) EX5204-23Z3/684(K) EX5204-24/445(K) EX5214-24/445(K) EX5204-32R1/223(K) EX5204-32R2/223L(K) EX5204-32R2/223(K) EX5214-43/333(K) EX5214-43P1/333(K) EX5214-43P2/333(K) EX5214-53C3/333(K) EX5214-M53/333(K) EX5214-54/433(K) EX5214-54/443(K) EX5214-54/445(K) EX5214H-55/545(K) EX5204-82/223(K) EX5204T-82/223(K) EX5204-82/233(K) EX5214-83/323(K) EX5214-84/423(K) EX5204-92M1/223(K) EX5214-92M2/223(K) jintex.in

Page 3 — TABLE OF CONTENTS

Pegasus EX3200 / EX5200 parts on page 3
Ref	Part number	Part name	Qty
	EX3215(16)-01,01A,02,02A,03	SPECIFIC PARTS (1)
	EX3215(16)	SPECIFIC PARTS (2)
	EX5204-02H	SPECIFIC PARTS (3)
	EX5214-04	SPECIFIC PARTS (4)
	EX3215(16)-A04	SPECIFIC PARTS (5)
	EX3244-A04	SPECIFIC PARTS (6)
	EX5203,5205-12	SPECIFIC PARTS (7)
	EX5203-22	SPECIFIC PARTS (8)
	EX5204,5214-24	SPECIFIC PARTS (9)
	EX3215(16)-42,42P1,42P2,43	SPECIFIC PARTS (10)
	EX3215(16)-42,42P1,42P2,43	SPECIFIC PARTS (11)
	EX3216-53	SPECIFIC PARTS (12)
	EX5214-53C3,M53,54,84	SPECIFIC PARTS (13)
	EX5214-54	SPECIFIC PARTS (14)
	EX5204(T)-82	SPECIFIC PARTS (15)
	EX5204-92M1	SPECIFIC PARTS (16)
	EX5214-92M2	SPECIFIC PARTS (17)

目次頁ベッド機構 2 - 3 カバー機構(1) 4 - 5 カバー機構(2) 6 - 7 クランクシャフト機構 8 - 9 糸調子機構 10 - 11 糸道・糸繰り(1) 12 - 13 糸道・糸繰り(2) 14 - 15 糸道・糸繰り(3) 16 - 17 針振り機構(1) 18 - 19 針振り機構(2) 20 - 21 針振り機構(3) 22 - 23 針振り機構(4) 24 - 25 上ルーパー機構(1) 26 - 27 上ルーパー機構(2) 28 - 29 下ルーパー機構 30 - 31 二重環ルーパー機構(1) 32 - 33 二重環ルーパー機構(2) 34 - 35 送り機構(1) 36 - 37 送り機構(2) 38 - 39 送り機構(3) 40 - 41 メス機構 42 - 43 押工機構 44 - 45 給油機構(1) 46 - 47 給油機構(2) 48 - 49 H.R. 装置 50 - 51 糸立台 52 - 53 半沈床式据付付属品 54 - 55 全沈床式据付付属品 56 - 57 専用部品(1)EX3215(16)-01,01A,02,02A,03 EX3244-03 EX5204-01,02 EX5212-02 EX5214-01,03,M03 58 - 59 専用部品(2)EX3215(16) EX3215(16)N-01,01S,01U EX5214N-01,01U 60 - 61 専用部品(3)EX5204-02H 62 - 63 専用部品(4)EX5214-04 64 - 65 専用部品(5)EX3215(16)-A04 EX3215(16)H-A05 66 - 67 専用部品(6)EX3244-A04 68 - 69 専用部品(7)EX5203,5205-12 EX5205-12Z1 70 - 71 専用部品(8)EX5203-22 EX5204-22Z2,23Z3 72 - 73 専用部品(9)EX5204,5214-24 EX5204-32R1,32R2 74 - 75 専用部品(10)EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 76 - 77 専用部品(11)EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 78 - 79 専用部品(12)EX3216-53 80 - 81 専用部品(13)EX5214-53C3,M53,54,84 EX5214H-55 82 - 83 専用部品(14)EX5214-54 EX5214H-55 84 - 85 専用部品(15)EX5204(T)-82 EX5214-83,84 86 - 87 専用部品(16)EX5204-92M1 88 - 89 専用部品(17)EX5214-92M2 90 - 91 オプション 92 - 93 ゲージパーツ表 94 - 109 糸通し図一覧 110 インデックス 111 - 114 TABLE OF CONTENTS page MACHINE BED FRAME 2 - 3 COVER(1) 4 - 5 COVER (2) 6 - 7 CRANKSHAFT DRIVE MECHANISM 8 - 9 THREAD TENSION MECHANISM 10 - 11 THREAD GUIDE & THREAD TAKEUP (1) 12 - 13 THREAD GUIDE & THREAD TAKEUP (2) 14 - 15 THREAD GUIDE & THREAD TAKEUP(3) 16 - 17 NEEDLE DRIVE MECHANISM (1) 18 - 19 NEEDLE DRIVE MECHANISM (2) 20 - 21 NEEDLE DRIVE MECHANISM (3) 22 - 23 NEEDLE DRIVE MECHANISM (4) 24 - 25 UPPER LOOPER DRIVE MECHANISM (1) 26 - 27 UPPER LOOPER DRIVE MECHANISM (2) 28 - 29 LOWER LOOPER DRIVE MECHANISM 30 - 31 CHAINSTITCH LOOPER DRIVE MECHANISM (1) 32 - 33 CHAINSTITCH LOOPER DRIVE MECHANISM (2) 34 - 35 FEED MECHANISM (1) 36 - 37 FEED MECHANISM (2) 38 - 39 FEED MECHANISM (3) 40 - 41 KNIFE DRIVE MECHANISM 42 - 43 PRESSER FOOT MECHANISM 44 - 45 LUBRICATION MECHANISM (1) 46 - 47 LUBRICATION MECHANISM (2) 48 - 49 H.R. DEVICE 50 - 51 THREAD STAND 52 - 53 PARTS FOR SEMI-SUBMERGED INSTALLATION 54 - 55 PARTS FOR FULLY-SUBMERGED INSTALLATION 56 - 57 SPECIFIC PARTS (1) EX3215(16)-01,01A,02,02A,03 EX3244-03 EX5204-01,02 EX5212-02 EX5214-01,03,M03 58 - 59 SPECIFIC PARTS (2) EX3215(16) EX3215(16)N-01,01S,01U EX5214N-01,01U 60 - 61 SPECIFIC PARTS (3) EX5204-02H 62 - 63 SPECIFIC PARTS (4) EX5214-04 64 - 65 SPECIFIC PARTS (5) EX3215(16)-A04 EX3215(16)H-A05 66 - 67 SPECIFIC PARTS (6) EX3244-A04 68 - 69 SPECIFIC PARTS (7) EX5203,5205-12 EX5205-12Z1 70 - 71 SPECIFIC PARTS (8) EX5203-22 EX5204-22Z2,23Z3 72 - 73 SPECIFIC PARTS (9) EX5204,5214-24 EX5204-32R1,32R2 74 - 75 SPECIFIC PARTS (10) EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 76 - 77 SPECIFIC PARTS (11) EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 78 - 79 SPECIFIC PARTS (12) EX3216-53 80 - 81 SPECIFIC PARTS (13) EX5214-53C3,M53,54,84 EX5214H-55 82 - 83 SPECIFIC PARTS (14) EX5214-54 EX5214H-55 84 - 85 SPECIFIC PARTS (15) EX5204(T)-82 EX5214-83,84 86 - 87 SPECIFIC PARTS (16) EX5204-92M1 88 - 89 SPECIFIC PARTS (17) EX5214-92M2 90 - 91 OPTION 92 - 93 GAUGE PARTS LIST 94 - 109 THREADING DIAGRAM LIST 110 INDEX 111 - 114 1 jintex.in

Page 4

6 EX5200(H)(N)(T) Series 2 jintex.in

Page 5 — MACHINE BED FRAME

Pegasus EX3200 / EX5200 parts on page 5
Ref	Part number	Part name	Qty
1	2010020	スプリングピン	1
2	2101820	スプリングピン	1
3	2101940	案内/オイル指示	2
4	2403250	パイプ	2
5	2402990	ロールピン	1
6	2081731	栓	1
7	270008-910	ブラケット(組)	1
8	0045110	六角穴ボルト/M6×25	2
9	2700470	足ピン	4
10	0084210	オイルマーク	1
11	9A30710	アースラベル	1

ベッド機構 MACHINE BED FRAME REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2010020 スプリングピン SPRING PIN 1 2 2101820 スプリングピン SPRING PIN 1 3 2101940 案内/オイル指示 INDICATOR GUIDE 2 4 2403250 パイプ PIPE 2 5 2402990 ロールピン PIN 1 6 2081731 栓 PLUG 1 7 270008-910 ブラケット(組) BRACKET ASSY. 1 8 0045110 六角穴ボルト/M6×25 BOLT 2 9 2700470 足ピン BED PIN 4 10 0084210 オイルマーク OIL MARK 1 11 9A30710 アースラベル EARTH LABEL 1 3 jintex.in

Page 6

※ 7 EX3215(16)-02U,-03U,-A04 EX3215(16)N-01U EX3244-A04 EX5214N-01Uを除く Except EX3215(16)-02U,-03U,-A04 EX3215(16)N-01U EX3244-A04 EX5214N-01U 5 6 41 2 1 42 13 14 43 4 3 12 15 17 16 29 28 36 EX3200(N)(T) Series 7 ※ EX5200(N)(T) Series EX3200(N)(T) Series 10 EX5200(N)(T) Series EX3200H Series 8 EX3200H Series 11 EX5200H Series 9 EX5200H Series 10 30 31 37 26 27 39 34 35 24 25 21 33 EX3200(H)(N) Series 38 EX5200(H)(N)(T) Series 32 40 18 22 EX3216-53 EX5204-22Z2,23Z3 EX5205-12Z1を除く Except EX3216-53 EX5204-22Z2,23Z3 EX5205-12Z1 19 20 23 44 4 jintex.in

Page 7 — カバー機構(1)

Pegasus EX3200 / EX5200 parts on page 7
Ref	Part number	Part name	Qty
1	270020-SD0	上カバー	1
2	007022A0	十字穴ナベ小ネジ/M4 × 14	4
3	2700210	ガスケット	1
4	2403050	防振ゴム	3
5	179107-050	オイル窓	1
6	2401100	栓	1
7	270083-9U0	側面カバー (組)	1
8	270083D9U0	側面カバー (組)	1
9	270083A9U0	側面カバー (組)	1
10	274011-910	押工棒	1
11	274116A910	押工棒	1
12	0070440	皿ネジ/M4 × 10	4
13	270024-9U0	ベルトカバー (組)	1
14	2403050	防振ゴム	1
15	0071760	平ネジ/M6 × 14	3
16	2700250	ファンカバー	1
17	007019A0	十字穴ナベ小ネジ/M4 × 8	2
18	270011-UD0	前カバー (右)	1
19	2700140	ヒンジ	1
20	007021A0	十字穴ナベ小ネジ/M4 × 12	3
21	2400430	平行ピン	1
22	0045430	六角穴止ネジ/M4 × 4	2
23	2403010	圧縮バネ	1
24	2700180	ラッチ	1
25	0070090	平ネジ/M3 × 5	1
26	0045740	六角穴止ネジ/M3 × 12	1
27	0045350	六角穴止ネジ/M3 × 4	1
28	2700170	ラッチ	1
29	007017A0	十字穴ナベ小ネジ/M4 × 5	1
30	2100440	板バネ	1
31	007017A0	十字穴ナベ小ネジ/M4 × 5	1
32	2700120	前カバー (左)	1
33	007018A0	十字穴ナベ小ネジ/M4 × 6	2
34	2701530	カバー	1
35	007020A0	十字穴ナベ小ネジ/M4 × 10	2
36	007021A0	十字穴ナベ小ネジ/M4 × 12	1
37	007022A0	十字穴ナベ小ネジ/M4 × 14	1
38	2700130	前カバー (左)	1
39	XXXXXX	糸通し図	1
40	XXXXXX	糸通し図	1
41	9A30670	操作注意ラベル	1
42	9A30690	ケガ注意ラベル	1
43	9A30720	ラベル	1
44	9A31261	ラベル	1

カバー機構(1) COVER(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270020-SD0 上カバー TOP COVER 1 2 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 4 3 2700210 ガスケット GASKET 1 4 2403050 防振ゴム CUSHION RUBBER 3 5 179107-050 オイル窓 OIL SIGHT WINDOW 1 6 2401100 栓 PLUG 1 7 270083-9U0 側面カバー (組) SIDE COVER ASSY. 1 8 270083D9U0 側面カバー (組) SIDE COVER ASSY. 1 9 270083A9U0 側面カバー (組) SIDE COVER ASSY. 1 10 274011-910 押工棒 PRESSER BAR 1 11 274116A910 押工棒 PRESSER BAR 1 12 0070440 皿ネジ/M4 × 10 SCREW 4 13 270024-9U0 ベルトカバー (組) BELT COVER ASSY. 1 14 2403050 防振ゴム CUSHION RUBBER 1 15 0071760 平ネジ/M6 × 14 SCREW 3 16 2700250 ファンカバー FAN COVER 1 17 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 2 18 270011-UD0 前カバー (右) FRONT COVER (RIGHT) 1 19 2700140 ヒンジ HINGE 1 20 007021A0 十字穴ナベ小ネジ/M4 × 12 SCREW 3 21 2400430 平行ピン PIN 1 22 0045430 六角穴止ネジ/M4 × 4 SCREW 2 23 2403010 圧縮バネ SPRING 1 24 2700180 ラッチ LATCH 1 25 0070090 平ネジ/M3 × 5 SCREW 1 26 0045740 六角穴止ネジ/M3 × 12 SCREW 1 27 0045350 六角穴止ネジ/M3 × 4 SCREW 1 28 2700170 ラッチ LATCH 1 29 007017A0 十字穴ナベ小ネジ/M4 × 5 SCREW 1 30 2100440 板バネ FLAT SPRING 1 31 007017A0 十字穴ナベ小ネジ/M4 × 5 SCREW 1 32 2700120 前カバー (左) FRONT COVER (LEFT) 1 33 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 2 34 2701530 カバー COVER 1 35 007020A0 十字穴ナベ小ネジ/M4 × 10 SCREW 2 36 007021A0 十字穴ナベ小ネジ/M4 × 12 SCREW 1 37 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 1 38 2700130 前カバー (左) FRONT COVER (LEFT) 1 39 XXXXXX 糸通し図 Threading diagram 1 40 XXXXXX 糸通し図 Threading diagram 1 41 9A30670 操作注意ラベル CAUTION LABEL 1 42 9A30690 ケガ注意ラベル CAUTION LABEL 1 43 9A30720 ラベル LABEL 1 44 9A31261 ラベル LABEL 1 ● XXXXXX は糸通し図です。部品番号は 110 頁の糸通し図一覧を参照してください。 ● "XXXXXX" represents the thread diagram. Please refer to the thread diagram list (page -110). 5 jintex.in

Page 8

1 EX5214-43,43P1,43P2を除く Except EX5214-43,43P1,43P2 2 EX5204-82,92M1 EX5205-12Z1,EX5214-83,84 を除く Except EX5204-82,92M1 EX5205-12Z1,EX5214-83,84 34 33 35 42 24 EX3215(16)-02U,03U EX3215(16)N-01U EX5214N-01Uを除く Except EX3215(16)-02U,03U EX3215(16)N-01U EX5214N-01U 37 36 27 EX3200(H)(N) Series 26 EX5200(H)(N)(T) Series 40 EX5200(H)(N) Series 広巾(Wide) ※1 狭巾(Narrow) ※2 25 24 31 32 30 29 28 41 38 39 EX3200(H)(N) Series 1 EX3215(16)-42,42P1 EX3215(16)-42P2,43を除く Except EX3215(16)-42,42P1 EX3215(16)-42P2,43 23 8 18 19 17 16 3 4 5 6 7 14 13 15 20 EX5205-12Z1,EX5214-83,84を除く Except EX5205-12Z1,EX5214-83,84 22 21 EX5200(H) Series 広巾(Wide) 9 狭巾(Narrow) 10 EX3200(H) Series 43 EX3200N Series EX5200N Series 44 12 11 EX5205-12Z1 No.9~17,24,25は不要 Without No.9~17,24,25 EX5204-22Z2 No.1~17,20~32は不要 Without No.1~15,20~32 6 jintex.in

Page 9 — カバー機構(2) COVER (2)

Pegasus EX3200 / EX5200 parts on page 9
Ref	Part number	Part name	Qty
1	2700350	クロスプレート (広巾)	1
2	2700370	クロスプレート (狭巾)	1
3	2700420	ブッシュ	1
4	0045430	六角穴止ネジ/M4 × 4	1
5	2103070	波板座金	1
6	2041150	座金	1
7	007018A0	十字穴ナベ小ネジ/M4 × 6	1
8	2403050	防振ゴム	1
9	270030-UB0	横カバー (広巾)	1
10	270031-UB0	横カバー (狭巾)	1
11	007025A0	十字穴ナベ小ネジ/M4 × 20	1
12	2012520	バネ座金	2
13	007018A0	十字穴ナベ小ネジ/M4 × 6	2
14	2403430	座金	2
15	2403050	防振ゴム	1
16	2700490	ラッチ	1
17	0071800	平ネジ/M3.5 × 4.5	1
18	2700151	当板	2
19	0070770	皿ネジ/M4 × 7	2
20	2700430	レバー	1
21	0071720	段付ネジ/M4	1
22	2700440	ネジリバネ	1
23	2700450	ブラケット	1
24	2700190	布案内	1
25	007019A0	十字穴ナベ小ネジ/M4 × 8	2
26	2700320	アイガード	1
27	2700330	アイガード	1
28	0070620	平ネジ/M3 × 6	2
29	2028750	座金	2
30	2700341	ブラケット	1
31	0070660	段付ネジ/M4	1
32	2103070	波板座金	2
33	2701770	上蓋 (組)	1
34	0070840	六角ボルト/M4 × 8	5
35	2700230	ガスケット	1
36	2700260	後蓋	1
37	0070200	平ネジ/M4 × 10	4
38	007023A0	十字穴ナベ小ネジ/M4 × 16	1
39	0048210	六角ナット/M4	1
40	2106790	ピン	2
41	2106790	ピン	2
42	2106790	ピン	2
43	270030-UB0	横カバー (広巾)	1
44	270030DUB0	横カバー	1

カバー機構(2) COVER (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2700350 クロスプレート (広巾) CLOTH PLATE (WIDE) 1 2 2700370 クロスプレート (狭巾) CLOTH PLATE (NARROW) 1 3 2700420 ブッシュ BUSHING 1 4 0045430 六角穴止ネジ/M4 × 4 SCREW 1 5 2103070 波板座金 WASHER 1 6 2041150 座金 WASHER 1 7 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 1 8 2403050 防振ゴム CUSHION RUBBER 1 9 270030-UB0 横カバー (広巾) SIDE COVER (WIDE) 1 10 270031-UB0 横カバー (狭巾) SIDE COVER (NARROW) 1 11 007025A0 十字穴ナベ小ネジ/M4 × 20 SCREW 1 12 2012520 バネ座金 SPRING WASHER 2 13 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 2 14 2403430 座金 WASHER 2 15 2403050 防振ゴム CUSHION RUBBER 1 16 2700490 ラッチ LATCH 1 17 0071800 平ネジ/M3.5 × 4.5 SCREW 1 18 2700151 当板 PLATE 2 19 0070770 皿ネジ/M4 × 7 SCREW 2 20 2700430 レバー LEVER 1 21 0071720 段付ネジ/M4 SCREW 1 22 2700440 ネジリバネ SPRING 1 23 2700450 ブラケット BRACKET 1 24 2700190 布案内 FABRIC GUIDE 1 25 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 2 26 2700320 アイガード EYE GUARD 1 27 2700330 アイガード EYE GUARD 1 28 0070620 平ネジ/M3 × 6 SCREW 2 29 2028750 座金 WASHER 2 30 2700341 ブラケット BRACKET 1 31 0070660 段付ネジ/M4 SCREW 1 32 2103070 波板座金 WASHER 2 33 2701770 上蓋 (組) BED COVER PLATE ASSY. 1 34 0070840 六角ボルト/M4 × 8 BOLT 5 35 2700230 ガスケット GASKET 1 36 2700260 後蓋 COVER PLATE 1 37 0070200 平ネジ/M4 × 10 SCREW 4 38 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 1 39 0048210 六角ナット/M4 NUT 1 40 2106790 ピン PIN 2 41 2106790 ピン PIN 2 42 2106790 ピン PIN 2 43 270030-UB0 横カバー (広巾) SIDE COVER (WIDE) 1 44 270030DUB0 横カバー SIDE COVER 1 7 jintex.in

Page 10

Pegasus EX3200 / EX5200 parts on page 10
Ref	Part number	Part name
3	EX3215(16)H-A05	EX3215(16)H-A05
3	EX5204-23Z3	EX5204-23Z3
23	EX5205-12Z1	EX5205-12Z1
23	EX5204(T)-82	EX5204(T)-82
23	EX5214-83,84	EX5214-83,84

EX32□□(H) EX52□□(H) EX3200(H) Series EX5200(H) Series 1 2 3 2: スタンダードリフト (Standard lift) 3: ハイリフト (High lift) 4: 超ハイリフト (Extra-high lift) 5: ウルトラハイリフト (Ultra-high lift) スタンダードリフト・ハイリフト Standard lift • High lift 超ハイリフト Extra-high lift ウルトラハイリフト Ultra-high lift EX3215(16)H-A05 EX5204-23Z3 を除く Except EX5204-23Z3 EX3215(16)H-A05 30 31 29 EX3200(H)(N) Series 10 34 EX3200N Series 35 EX5200N Series 36 EX5200T Series 9 8 EX5200(H)(N)(T) Series 13 12 11 4 5 4 5 6 EX5200(H)(N)(T) Series 7 19 18 17 EX3200(H)(N) Series 28 16 32 15 14 33 26 27 24 25 20 21 22 23 EX5205-12Z1,EX5204(T)-82 EX5214-83,84を除く Except EX5205-12Z1,EX5204(T)-82 EX5214-83,84 8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus EX3200 / EX5200 parts on page 11
Ref	Part number	Part name	Qty
1	270500A0	CRANKSHAFT	1
2	270500B0	CRANKSHAFT	1
3	270512A0	CRANKSHAFT	1
4	2705020	BALANCE WEIGHT	2
5	0070110	SCREW	4
6	2705030	PIN	1
7	0073740	SCREW	1
8	2705080	COVER	1
9	007019A0	SCREW	3
10	2403400	O RING	1
11	270507-910	BALL BEARING ASSY.	1
12	0045720	SCREW	1
13	0045140	SCREW	1
14	2403350	RING	1
15	2129870	BALL BEARING	1
16	2115260	BALL BEARING	1
17	2403060	WASHER	1
18	2100560	OIL SEAL	1
19	2100570	O RING	1
20	2403400	O RING	1
21	2115280	RIGHT COVER	1
22	007020A0	SCREW	3
23	2705051	FAN ASSY.	1
24	270504-UD0	MACHINE PULLEY	1
25	0045410	SCREW	2
26	0045230	BOLT	1
27	2042930	SPRING WASHER	1
28	2705100	PIN	1
29	2705090	COVER	1
30	0070440	SCREW	2
31	0070200	SCREW	1
32	270523A0	SPACER	1
33	2705260	COVER	1
34	27050F0	CRANKSHAFT	1
35	27050E0	CRANKSHAFT	1
36	27050H0	CRANKSHAFT	1

クランクシャフト機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270500A0 クランク軸 CRANKSHAFT 1 2 270500B0 クランク軸 CRANKSHAFT 1 3 270512A0 クランク軸 CRANKSHAFT 1 4 2705020 バランスウエイト BALANCE WEIGHT 2 5 0070110 平小ネジ /M3 × 8 SCREW 4 6 2705030 段付ピン PIN 1 7 0073740 平小ネジ /M6 × 6.5 SCREW 1 8 2705080 蓋 COVER 1 9 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 3 10 2403400 Oリング O RING 1 11 270507-910 ボールベアリング (組) BALL BEARING ASSY. 1 12 0045720 六角穴止ネジ /M5 × 10 SCREW 1 13 0045140 六角穴止ネジ /M5 × 5 SCREW 1 14 2403350 止メ輪 RING 1 15 2129870 ボールベアリング BALL BEARING 1 16 2115260 ボールベアリング BALL BEARING 1 17 2403060 波板座金 WASHER 1 18 2100560 油切り OIL SEAL 1 19 2100570 Oリング O RING 1 20 2403400 Oリング O RING 1 21 2115280 右蓋 RIGHT COVER 1 22 007020A0 十字穴ナベ小ネジ /M4 × 10 SCREW 3 23 2705051 ファン (組) FAN ASSY. 1 24 270504-UD0 プーリー MACHINE PULLEY 1 25 0045410 六角穴止ネジ /M6 × 8 SCREW 2 26 0045230 六角穴ボルト /M6 × 35 BOLT 1 27 2042930 バネ座金 SPRING WASHER 1 28 2705100 段付ピン PIN 1 29 2705090 蓋 COVER 1 30 0070440 皿ネジ /M4 × 10 SCREW 2 31 0070200 平ネジ /M4 × 10 SCREW 1 32 270523A0 スペーサー SPACER 1 33 2705260 蓋 COVER 1 34 27050F0 クランク軸 CRANKSHAFT 1 35 27050E0 クランク軸 CRANKSHAFT 1 36 27050H0 クランク軸 CRANKSHAFT 1 9 jintex.in

Page 12

Pegasus EX3200 / EX5200 parts on page 12
Ref	Part number	Part name
	EX5203	1-needle
9	EX5204-24	Except EX5204-24
	EX5212	2-needle
9	EX5214-04,24,54	EX5214-04,24,54
9	EX5214H-55	EX5214H-55
9	EX3215(16)-A04	EX3215(16)-A04
9	EX3215(16)H-A05	Except EX3215(16)H-A05
	EX3244	3-needle
9	EX3244-A04	Except EX3244-A04

1本針(1-needle) EX5203・5204・5205 EX5204-24を除く Except EX5204-24 2本針(2-needle) EX5212・5214 EX3215(16) EX5214-04,24,54 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05を除く EX5214-04,24,54 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05 3本針(1-needle) EX3244 EX3244-A04を除く Except EX3244-A04 10 jintex.in

Page 13 — THREAD TENSION MECHANISM

Pegasus EX3200 / EX5200 parts on page 13
Ref	Part number	Part name	Qty
1	210529-9T0	糸調子(組) TENSION SPRING ASSY.	1
2	263543-TA0	ツマミ KNOB	1
3	2084480	ラチェット RATCHET	1
4	263544-TA0	受皿 SPRING SHIELD	1
5	2103190	調子皿 TENSION DISC	2
6	2084490	フェルト FELT	1
7	005082A0	調子棒/C5 SCREW STUD	1
8	2010370	圧縮バネ(強) SPRING (HEAVY)	1
9	210530-9T0	糸調子(組) TENSION SPRING ASSY.	1
10	2010860	圧縮バネ(中) SPRING (MEDIUM)	1
11	2750000	糸道 THREAD GUIDE	1
12	007018A0	十字穴ナベ小ネジ/M4 × 6 SCREW	2
13	2750010	糸道 THREAD GUIDE	1
14	2028490	調子台 TENSION GUIDE	1
15	004009-1HC0	平ネジ/C5 × 7.5 SCREW	1
16	2750411	糸道 THREAD GUIDE	1
17	2750400	糸道 THREAD GUIDE	1
18	0030440	六角ナット/C5 NUT	1

糸調子機構 REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210529-9T0 糸調子(組) TENSION SPRING ASSY. 1 2 263543-TA0 ツマミ KNOB 1 3 2084480 ラチェット RATCHET 1 4 263544-TA0 受皿 SPRING SHIELD 1 5 2103190 調子皿 TENSION DISC 2 6 2084490 フェルト FELT 1 7 005082A0 調子棒/C5 SCREW STUD 1 8 2010370 圧縮バネ(強) SPRING (HEAVY) 1 9 210530-9T0 糸調子(組) TENSION SPRING ASSY. 1 10 2010860 圧縮バネ(中) SPRING (MEDIUM) 1 11 2750000 糸道 THREAD GUIDE 1 12 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 2 13 2750010 糸道 THREAD GUIDE 1 14 2028490 調子台 TENSION GUIDE 1 15 004009-1HC0 平ネジ/C5 × 7.5 SCREW 1 16 2750411 糸道 THREAD GUIDE 1 17 2750400 糸道 THREAD GUIDE 1 18 0030440 六角ナット/C5 NUT 1 11 jintex.in

Page 14 — EX3200(H)(N) Series

Pegasus EX3200 / EX5200 parts on page 14
Ref	Part number	Part name
3	EX3215(16)	2本針(2-needle)
4	EX3244	3本針(3-needle)
10	EX3215(16)
11	EX3244
12	EX3215(16)H
14	EX3215(16)
14	EX3244
15	EX3215(16)H
21	EX3215(16)
22	EX3244

EX3200(H)(N) Series 2本針(2-needle) EX3215(16) 3本針(3-needle) EX3244 1 9 2 8 13 16 EX3215(16) 10 EX3244 11 EX3215(16)H 12 EX3215(16) 14 EX3244 15 EX3215(16)H 6 5 7 3 2本針(2-needle) 4 3本針(3-needle) 17 18 20 19 EX3200(N) Series EX3200H Series 23 21 EX3215(16) 22 EX3244 EX3215(16)N-01U EX3215(16)N-02U,03U,A04 EX3244-A04を除く Except EX3215(16)N-01U EX3215(16)N-02U,03U,A04 EX3244-A04 24 25 26 12 jintex.in

Page 15 — THREAD GUIDE & THREAD TAKEUP (1)

Pegasus EX3200 / EX5200 parts on page 15
Ref	Part number	Part name	Qty
1	2750210	ブラケット	1
2	0070820	平ネジ/M4 × 8	2
3	2750240	糸道	1
4	2750420	糸道	1
5	0045430	六角穴止ネジ/M4 × 4	1
6	2750260	ブラケット	1
7	0070170	平ネジ/M4 × 5	1
8	2750220	糸道	1
9	0045430	六角穴止ネジ/M4 × 4	1
10	2750290	糸道	1
11	275029A0	糸道	1
12	2750520	糸道	1
13	0070170	平ネジ/M4 × 5	1
14	2750280	糸道	1
15	2750570	糸道	1
16	0070170	平ネジ/M4 × 5	1
17	2750110	小調子台	1
18	2750120	小調子皿	1
19	0071630	段付ネジ/M2	1
20	2403260	圧縮バネ	1
21	2750270	針糸繰り	1
22	2750440	針糸繰り	1
23	0070620	平ネジ/M3 × 6	2
24	2750490	針糸繰り	1
25	0070410	皿ネジ/M3 × 6	1
26	0070620	平ネジ/M3 × 6	1

糸道・糸繰り (1) THREAD GUIDE & THREAD TAKEUP (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2750210 ブラケット BRACKET 1 2 0070820 平ネジ/M4 × 8 SCREW 2 3 2750240 糸道 THREAD GUIDE 1 4 2750420 糸道 THREAD GUIDE 1 5 0045430 六角穴止ネジ/M4 × 4 SCREW 1 6 2750260 ブラケット BRACKET 1 7 0070170 平ネジ/M4 × 5 SCREW 1 8 2750220 糸道 THREAD GUIDE 1 9 0045430 六角穴止ネジ/M4 × 4 SCREW 1 10 2750290 糸道 THREAD GUIDE 1 11 275029A0 糸道 THREAD GUIDE 1 12 2750520 糸道 THREAD GUIDE 1 13 0070170 平ネジ/M4 × 5 SCREW 1 14 2750280 糸道 THREAD GUIDE 1 15 2750570 糸道 THREAD GUIDE 1 16 0070170 平ネジ/M4 × 5 SCREW 1 17 2750110 小調子台 THREAD RETAINER BRACKET 1 18 2750120 小調子皿 THREAD RETAINER 1 19 0071630 段付ネジ/M2 SCREW 1 20 2403260 圧縮バネ SPRING 1 21 2750270 針糸繰り NEEDLE THREAD TAKE-UP 1 22 2750440 針糸繰り NEEDLE THREAD TAKE-UP 1 23 0070620 平ネジ/M3 × 6 SCREW 2 24 2750490 針糸繰り NEEDLE THREAD TAKE-UP 1 25 0070410 皿ネジ/M3 × 6 SCREW 1 26 0070620 平ネジ/M3 × 6 SCREW 1 13 jintex.in

Page 16 — EX5200(H)(N)(T) Series

Pegasus EX3200 / EX5200 parts on page 16
Ref	Part number	Part name
1	EX5203・5204・5205	1本針(1-needle)
2	EX5212・5214	2本針(2-needle)
6	EX5203・5204・5205
7	EX5212・5214
8	EX5214H
14	EX5203・5204・5205
15	EX5212
20	EX5214
	EX5214N-01U
	EX5214N-01U

EX5200(H)(N)(T) Series 1本針(1-needle) EX5203・5204・5205 2本針(2-needle) EX5212・5214 4 5 3 1 1本針(1-needle) EX5203・5204・5205 6 EX5212・5214 7 EX5214H 8 2 2本針(2-needle) 9 10 11 13 12 EX5200(N)(T) Series EX5200H Series 16 14 EX5203・5204・5205 15 EX5212 20 EX5214 EX5214N-01U EX5214-24,92M2を除く Except EX5214N-01U EX5214-24,92M2 17 18 19 14 jintex.in

Page 17 — THREAD GUIDE & THREAD TAKEUP (2)

Pegasus EX3200 / EX5200 parts on page 17
Ref	Part number	Part name	Qty
1	275013A0	糸道	1
2	2750130	糸道	1
3	0045430	六角穴止ネジ/M4 × 4	1
4	2750150	ブラケット	1
5	0070820	平ネジ/M4 × 8	1
6	2750180	糸道	1
7	275018A0	糸道	1
8	275051A0	糸道	1
9	0070820	平ネジ/M4 × 8	1
10	2750110	小調子台	1
11	2750120	小調子皿	1
12	0071630	段付ネジ/M2	1
13	2403260	圧縮バネ	1
14	2750160	針糸繰り	1
15	2750170	針糸繰り	1
16	0070620	平ネジ/M3 × 6	2
17	275017A0	針糸繰り	1
18	0070410	皿ネジ/M3 × 6	1
19	0070620	平ネジ/M3 × 6	1
20	2751060	針糸繰り	1

糸道・糸繰り (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 275013A0 糸道 THREAD GUIDE 1 2 2750130 糸道 THREAD GUIDE 1 3 0045430 六角穴止ネジ/M4 × 4 SCREW 1 4 2750150 ブラケット BRACKET 1 5 0070820 平ネジ/M4 × 8 SCREW 1 6 2750180 糸道 THREAD GUIDE 1 7 275018A0 糸道 THREAD GUIDE 1 8 275051A0 糸道 THREAD GUIDE 1 9 0070820 平ネジ/M4 × 8 SCREW 1 10 2750110 小調子台 THREAD RETAINER BRACKET 1 11 2750120 小調子皿 THREAD RETAINER 1 12 0071630 段付ネジ/M2 SCREW 1 13 2403260 圧縮バネ SPRING 1 14 2750160 針糸繰り NEEDLE THREAD TAKE-UP 1 15 2750170 針糸繰り NEEDLE THREAD TAKE-UP 1 16 0070620 平ネジ/M3 × 6 SCREW 2 17 275017A0 針糸繰り NEEDLE THREAD TAKE-UP 1 18 0070410 皿ネジ/M3 × 6 SCREW 1 19 0070620 平ネジ/M3 × 6 SCREW 1 20 2751060 針糸繰り NEEDLE THREAD TAKE-UP 1 15 jintex.in

Page 18

EX32□□(H)(N)-□□/□□□ EX52□□(H)(N)(T)-□□/□□□ 2: スタンダードリフト(Standard lift) 3: ハイリフト(High lift) 4: 超ハイリフト(Extra-high lift) 5: ウルトラハイリフト(Ultra-high lift) EX5204-24,EX5214-24を除く Except EX5204-24,EX5214-24 10 超ハイリフトウルトラハイリフト Extra-high lift Ultra-high lift 9 スタンダードリフト・ハイリフト Standard lift・High lift EX5212を除く Except EX5212 2 4 3 1 5 6 7 8 スタンダードリフトハイリフト Standard lift High lift 12 EX5214-M03,M53を除く Except EX5214-M03,M53 14 13 超ハイリフトウルトラハイリフト Extra-high lift Ultra-high lift EX5204-24 EX5214-24を除く Except EX5204-24 EX5214-24 16 jintex.in

Page 19 — THREAD GUIDE & THREAD TAKEUP(3)

Pegasus EX3200 / EX5200 parts on page 19
Ref	Part number	Part name	Qty
1	2750040	BRACKET	1
2	2750470	THREAD GUIDE	2
3	0070080	SCREW	2
4	2028750	WASHER	2
5	2750050	THREAD TAKE-UP	1
6	0070190	SCREW	1
7	2750060	THREAD GUIDE	1
8	0070080	SCREW	1
9	2750070	THREAD GUIDE	1
10	2750550	THREAD GUIDE	1
11	2750560	THREAD GUIDE	1
12	2750090	THREAD TAKE-UP	1
13	2750540	THREAD TAKE-UP	1
14	0070120	SCREW	1

糸道・糸繰り (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2750040 ブラケット BRACKET 1 2 2750470 糸道 THREAD GUIDE 2 3 0070080 平小ネジ /M3 × 4 SCREW 2 4 2028750 座金 WASHER 2 5 2750050 糸繰り THREAD TAKE-UP 1 6 0070190 平ネジ /M4 × 8 SCREW 1 7 2750060 糸道 THREAD GUIDE 1 8 0070080 平小ネジ /M3 × 4 SCREW 1 9 2750070 糸道 THREAD GUIDE 1 10 2750550 糸道 THREAD GUIDE 1 11 2750560 糸道 THREAD GUIDE 1 12 2750090 糸繰り THREAD TAKE-UP 1 13 2750540 糸繰り THREAD TAKE-UP 1 14 0070120 平小ネジ /M3.5 × 6 SCREW 1 THREAD GUIDE & THREAD TAKEUP(3) 17 jintex.in

Page 20 — EX3200(N) Series EX5200(N)(T) Series

EX3200(N) Series EX5200(N)(T) Series EX5212-02を除く Except EX5212-02 18 jintex.in

Page 21 — NEEDLE DRIVE MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 21
Ref	Part number	Part name	Qty
1	271000-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4 × 16	2
3	2710010	ピン	1
4	0045380	六角穴止ネジ/M4 × 6	1
5	271002-920	クランク	1
6	0045330	六角穴ボルト /M6 × 12	1
7	2710030	軸	1
8	2403080	カラー	1
9	0045430	六角穴止ネジ/M4 × 4	2
10	2082350	座金	1
11	2025770	止メ輪	1
12	271004-920	レバー	1
13	0071500	六角ボルト /M6 × 12	1
14	271022A910	軸(組)	1
15	2021770	給油紐	2
16	271005B910	ブッシュ(組)	1
17	0045460	六角穴止ネジ/M4 × 5	1
18	2010220	Oリング	1
19	179009-050	フェルト	1
20	271009-920	ホルダー	1
21	0070350	平ネジ/M3 × 6	1
22	2403100	栓	1

針振り機構(1) NEEDLE DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271000-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 2710010 ピン PIN 1 4 0045380 六角穴止ネジ/M4 × 6 SCREW 1 5 271002-920 クランク CRANK 1 6 0045330 六角穴ボルト /M6 × 12 BOLT 1 7 2710030 軸 SHAFT 1 8 2403080 カラー COLLAR 1 9 0045430 六角穴止ネジ/M4 × 4 SCREW 2 10 2082350 座金 WASHER 1 11 2025770 止メ輪 RING 1 12 271004-920 レバー LEVER 1 13 0071500 六角ボルト /M6 × 12 BOLT 1 14 271022A910 軸(組) SHAFT ASSY. 1 15 2021770 給油紐 OIL WICK 2 16 271005B910 ブッシュ(組) BUSHING ASSY. 1 17 0045460 六角穴止ネジ/M4 × 5 SCREW 1 18 2010220 Oリング O RING 1 19 179009-050 フェルト FELT 1 20 271009-920 ホルダー HOLDER 1 21 0070350 平ネジ/M3 × 6 SCREW 1 22 2403100 栓 PLUG 1 19 jintex.in

Page 22 — EX3200H Series EX5200H Series

EX3200H Series EX5200H Series 20 jintex.in

Page 23 — NEEDLE DRIVE MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 23
Ref	Part number	Part name	Qty
1	271000-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4 × 16	2
3	2710010	ピン	1
4	0045380	六角穴止ネジ/M4 × 6	1
5	271002-920	クランク	1
6	0045330	六角穴ボルト/M6 × 12	1
7	2710030	軸	1
8	2403080	カラー	1
9	0045430	六角穴止ネジ/M4 × 4	2
10	2082350	座金	1
11	2025770	止メ輪	1
12	271015-920	レバー	1
13	0071500	六角ボルト/M6 × 12	1
14	2710160	リンク	1
15	2710170	段付ピン	2
16	0071850	平ネジ/M3 × 4	2
17	271023-910	軸 (組)	1
18	2021760	給油紐	2
19	0045450	六角穴止ネジ/M3 × 4	1
20	271018B910	ブッシュ (組)	1
21	0045820	六角穴止ネジ/M4 × 8	1
22	2010220	Oリング	1
23	179009-050	フェルト	1
24	271009-920	ホルダー	1
25	0070350	平ネジ/M3 × 6	1
26	2403100	栓	1

針振リ機構 (2) NEEDLE DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271000-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 2710010 ピン PIN 1 4 0045380 六角穴止ネジ/M4 × 6 SCREW 1 5 271002-920 クランク CRANK 1 6 0045330 六角穴ボルト/M6 × 12 BOLT 1 7 2710030 軸 SHAFT 1 8 2403080 カラー COLLAR 1 9 0045430 六角穴止ネジ/M4 × 4 SCREW 2 10 2082350 座金 WASHER 1 11 2025770 止メ輪 RING 1 12 271015-920 レバー LEVER 1 13 0071500 六角ボルト/M6 × 12 BOLT 1 14 2710160 リンク LINK 1 15 2710170 段付ピン PIN 2 16 0071850 平ネジ/M3 × 4 SCREW 2 17 271023-910 軸 (組) SHAFT ASSY. 1 18 2021760 給油紐 OIL WICK 2 19 0045450 六角穴止ネジ/M3 × 4 SCREW 1 20 271018B910 ブッシュ (組) BUSHING ASSY. 1 21 0045820 六角穴止ネジ/M4 × 8 SCREW 1 22 2010220 Oリング O RING 1 23 179009-050 フェルト FELT 1 24 271009-920 ホルダー HOLDER 1 25 0070350 平ネジ/M3 × 6 SCREW 1 26 2403100 栓 PLUG 1 jintex.in

Page 24

Pegasus EX3200 / EX5200 parts on page 24
Ref	Part number	Part name	Qty
1	EX3215(16)-A04
2	EX3215(16)-A05
3	EX3215(16)-A04
4	EX3215(16)-H-A05
8	EX3244-A04

EX3200(H)(N) Series 12本針(2-needle) EX3215(16) 2 5 3 4 EX3215(16)-A04 EX3215(16)-A05を除く Except EX3215(16)-A04 EX3215(16)-H-A05 13本針(3-needle) EX3244 9 8 EX3244-A04を除く Except EX3244-A04 6 7 10 EX5200(H)(N)(T) Series 11本針(1-needle) EX5203-5204-5205 14 13 11 12 15 12本針(2-needle) EX5212-5214 19 18 NG=2mm 16 17 NG=2.5mm NG=3mm 21 22 20 23 24 20 22 jintex.in

Page 25 — 針振り機構(3) NEEDLE DRIVE MECHANISM (3)

Pegasus EX3200 / EX5200 parts on page 25
Ref	Part number	Part name	Qty
1	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
2	0045540	六角穴止ネジ/M3 × 3 SCREW	2
3	275030B0	糸道 THREAD GUIDE	1
4	0071190	皿ネジ/M2 × 5 SCREW	1
5	XXXXXX	針 NEEDLE	2
6	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
7	0045540	六角穴止ネジ/M3 × 3 SCREW	3
8	275030B0	糸道 THREAD GUIDE	1
9	0071190	皿ネジ/M2 × 5 SCREW	1
10	XXXXXX	針 NEEDLE	3
11	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
12	0045540	六角穴止ネジ/M3 × 3 SCREW	1
13	275019A0	糸道 THREAD GUIDE	1
14	0071200	平ネジ/M2 × 3 SCREW	1
15	XXXXXX	針 NEEDLE	1
16	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
17	0045540	六角穴止ネジ/M3 × 3 SCREW	2
18	275019B0	糸道 THREAD GUIDE	1
19	0071200	平ネジ/M2 × 3 SCREW	1
20	XXXXXX	針 NEEDLE	2
21	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
22	0045540	六角穴止ネジ/M3 × 3 SCREW	2
23	275019C0	糸道 THREAD GUIDE	1
24	0071200	平ネジ/M2 × 3 SCREW	1

針振り機構(3) NEEDLE DRIVE MECHANISM (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 2 0045540 六角穴止ネジ/M3 × 3 SCREW 2 3 275030B0 糸道 THREAD GUIDE 1 4 0071190 皿ネジ/M2 × 5 SCREW 1 5 XXXXXX 針 NEEDLE 2 6 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 7 0045540 六角穴止ネジ/M3 × 3 SCREW 3 8 275030B0 糸道 THREAD GUIDE 1 9 0071190 皿ネジ/M2 × 5 SCREW 1 10 XXXXXX 針 NEEDLE 3 11 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 12 0045540 六角穴止ネジ/M3 × 3 SCREW 1 13 275019A0 糸道 THREAD GUIDE 1 14 0071200 平ネジ/M2 × 3 SCREW 1 15 XXXXXX 針 NEEDLE 1 16 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 17 0045540 六角穴止ネジ/M3 × 3 SCREW 2 18 275019B0 糸道 THREAD GUIDE 1 19 0071200 平ネジ/M2 × 3 SCREW 1 20 XXXXXX 針 NEEDLE 2 21 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 22 0045540 六角穴止ネジ/M3 × 3 SCREW 2 23 275019C0 糸道 THREAD GUIDE 1 24 0071200 平ネジ/M2 × 3 SCREW 1 ● XXXXXX はゲージパーツです。部品番号は 94 ~ 109 頁のゲージパーツ表を参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-109). 23 jintex.in

Page 26

EX3200(H)(N) Series EX5200(H)(N)(T) Series EX5204-82,83,84,92M1 EX5204T-82,EX5214-04を除く Except EX5204-82,83,84,92M1 EX5204T-82,EX5214-04 24 jintex.in

Page 27 — NEEDLE DRIVE MECHANISM (4)

Pegasus EX3200 / EX5200 parts on page 27
Ref	Part number	Part name	Qty
1	XXXXXX	針板	1
2	0071700	平ネジ /M4 × 7.5	2
3	2710100	取付板 (前)	1
4	007019A0	十字穴ナベ小ネジ /M4 × 8	2
5	2403050	防振ゴム	2
6	2710110	取付板 (後)	1
7	007019A0	十字穴ナベ小ネジ /M4 × 8	2
8	XXXXXX	針受 (前)	1
9	0070100	平小ネジ /M3 × 6	2
10	XXXXXX	針受 (後)	1
11	0072590	六角ボルト /M3 × 5	1
12	2402220	皿バネ	1
13	0071650	段付ネジ /M3	1
14	XXXXXX	針受 (前)	1
15	0070190	平ネジ /M4 × 8	1
16	XXXXXX	針受 (後)	1
17	0070100	平小ネジ /M3 × 6	2
18	2710130	ブラケット	1
19	0071140	平ネジ /M4 × 10	2
20	XXXXXX	針板	1
21	0071700	平ネジ /M4 × 7.5	2
22	2710100	取付板 (前)	1
23	007019A0	十字穴ナベ小ネジ /M4 × 8	2
24	2403050	防振ゴム	2
25	2710110	取付板 (後)	1
26	007019A0	十字穴ナベ小ネジ /M4 × 8	2
27	XXXXXX	針受 (前)	1
28	0070190	平ネジ /M4 × 8	1
29	XXXXXX	針受 (後)	1
30	0072590	六角ボルト /M3 × 5	1
31	2402220	皿バネ	1
32	0071650	段付ネジ /M3	1

針振リ機構 (4) NEEDLE DRIVE MECHANISM (4) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針板 NEEDLE PLATE 1 2 0071700 平ネジ /M4 × 7.5 SCREW 2 3 2710100 取付板 (前) BRACKET (FRONT) 1 4 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 5 2403050 防振ゴム CUSHION RUBBER 2 6 2710110 取付板 (後) BRACKET (REAR) 1 7 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 8 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 9 0070100 平小ネジ /M3 × 6 SCREW 2 10 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 11 0072590 六角ボルト /M3 × 5 BOLT 1 12 2402220 皿バネ SPRING 1 13 0071650 段付ネジ /M3 SCREW 1 14 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 15 0070190 平ネジ /M4 × 8 SCREW 1 16 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 17 0070100 平小ネジ /M3 × 6 SCREW 2 18 2710130 ブラケット BRACKET 1 19 0071140 平ネジ /M4 × 10 SCREW 2 20 XXXXXX 針板 NEEDLE PLATE 1 21 0071700 平ネジ /M4 × 7.5 SCREW 2 22 2710100 取付板 (前) BRACKET (FRONT) 1 23 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 24 2403050 防振ゴム CUSHION RUBBER 2 25 2710110 取付板 (後) BRACKET (REAR) 1 26 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 27 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 28 0070190 平ネジ /M4 × 8 SCREW 1 29 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 30 0072590 六角ボルト /M3 × 5 BOLT 1 31 2402220 皿バネ SPRING 1 32 0071650 段付ネジ /M3 SCREW 1 ● XXXXXX はゲージパーツです。部品番号は 94 ~ 109 頁のゲージパーツ表を参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-109). 25 jintex.in

Page 28

EX3200(N) Series EX5200(N)(T) Series EX32□□(H)(N)-□□□/□□□ EX52□□(H)(N)(T) 2: スタンダードリフト (Standard lift) 3: ハイリフト (High lift) 4: 超ハイリフト (Extra-high lift) 5: ウルトラハイリフト (Ultra-high lift) ※15 EX3215(16)-A04,EX3244-03,A04 EX5204-24,EX5212-02 EX5214-01,03,M03,04,24,43,43P1,43P2 EX5214-M53,53C3,54,83,84,92M2 EX5214N-01,01Uを除く Except EX3215(16)-A04,EX3244-03,A04 EX5204-24,EX5212-02 EX5214-01,03,M03,04,24,43,43P1,43P2 EX5214-M53,53C3,54,83,84,92M2 EX5214N-01,01U EX5204-23Z3を除く Except EX5204-23Z3 スタンダードリフトハイリフト Standard lift High lift 超ハイリフト Extra-high lift 28 29 スタンダードリフト Standard lift ハイリフト・超ハイリフト High lift・Extra-high lift 6 7 8 EX3200(N) Series EX5200(N) Series EX5200T Series 17 38 EX5204-23Z3を除く Except EX5204-23Z3 EX3200(N) Series EX5200(N) Series EX5200T Series 18 39 26 jintex.in

Page 29 — UPPER LOOPER DRIVE MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 29
Ref	Part number	Part name	Qty
1	271500-920	CONNECTION	1
2	007023A0	SCREW	2
3	007022A0	SCREW	2
4	2715010	GUIDE	1
5	0070410	SCREW	2
6	271502-920	CRANK	1
7	271503-920	CRANK	1
8	0045330	BOLT	1
9	2715040	SHAFT	1
10	2403380	WASHER	1
11	0071740	BOLT	1
12	3030670	SPRING WASHER	1
13	2755400	PLUG	1
14	2755410	FILTER	1
15	2101220	SPACER	1
16	21058A0	OIL SEAL	1
17	271517B910	UPPER LOOPER HOLDER ASSY.	1
18	271505-920	LEVER	1
19	0071500	BOLT	1
20	2715460	PIN ASSY.	1
21	2021760	OIL WICK	2
22	0045450	SCREW	1
23	271506B910	UPPER LOOPER HOLDER ASSY.	1
24	179130-050	FELT	1
25	0070541	SCREW	1
26	2330350	FELT	1
27	XXXXXX	UPPER LOOPER	1
28	271510S0	UPPER LOOPER HOLDER BASE	1
29	271510T0	UPPER LOOPER HOLDER BASE	1
30	0045100	BOLT	2
31	2715430	COVER	1
32	0070390	SCREW	1
33	0070330	SCREW	1
34	2715190	FILTER	1
35	2745890	FELT	1
36	2745880	BRACKET	1
37	0070080	SCREW	1
38	271541A910	UPPER LOOPER HOLDER ASSY.	1
39	271542-920	LEVER	1

上ルーパー機構 (1) UPPER LOOPER DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 2 4 2715010 振レ止メ GUIDE 1 5 0070410 皿ネジ/M3 × 6 SCREW 2 6 271502-920 クランク CRANK 1 7 271503-920 クランク CRANK 1 8 0045330 六角穴ボルト/M6 × 12 BOLT 1 9 2715040 軸 SHAFT 1 10 2403380 座金 WASHER 1 11 0071740 六角ボルト/M5 × 10 BOLT 1 12 3030670 バネ座金 SPRING WASHER 1 13 2755400 栓 PLUG 1 14 2755410 フィルター FILTER 1 15 2101220 スペーサー SPACER 1 16 21058A0 オイルシール OIL SEAL 1 17 271517B910 上ルーパー台 (セット) UPPER LOOPER HOLDER ASSY. 1 18 271505-920 レバー LEVER 1 19 0071500 六角ボルト/M6 × 12 BOLT 1 20 2715460 平行ピン (組) PIN ASSY. 1 21 2021760 給油紐 OIL WICK 2 22 0045450 六角穴止ネジ/M3 × 4 SCREW 1 23 271506B910 上ルーパー台 (組) UPPER LOOPER HOLDER ASSY. 1 24 179130-050 フェルト FELT 1 25 0070541 平小ネジ/M3.5 × 6 SCREW 1 26 2330350 フェルト FELT 1 27 XXXXXX 上ルーパー UPPER LOOPER 1 28 271510S0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 29 271510T0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 30 0045100 六角穴ボルト/M6 × 16 BOLT 2 31 2715430 カバー COVER 1 32 0070390 皿ネジ/M2.5 × 6 SCREW 1 33 0070330 平ネジ/M2.5 × 8 SCREW 1 34 2715190 フィルター FILTER 1 35 2745890 フェルト FELT 1 36 2745880 止板 BRACKET 1 37 0070080 平小ネジ/M3 × 4 SCREW 1 38 271541A910 上ルーパー台 (セット) UPPER LOOPER HOLDER ASSY. 1 39 271542-920 レバー LEVER 1 ● “xxxxxx” はゲージパーツです。部品番号は 94 ~ 109 頁のゲージパーツ表を参照してください。 ● "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 94-109). 27 jintex.in

Page 30 — EX3200H Series EX5200H Series

EX3200H Series EX5200H Series EX3200H Series 14 EX5200H Series 15 EX3200H Series 16 EX5200H Series 17 28 jintex.in

Page 31 — UPPER LOOPER DRIVE MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 31
Ref	Part number	Part name	Qty
1	271500A920	ロッド	1
2	007023A0	十字穴ナベ小ネジ /M4 × 16	2
3	007022A0	十字穴ナベ小ネジ /M4 × 14	2
4	2715010	振止メ	1
5	0070410	皿ネジ /M3 × 6	2
6	271512-920	クランク	1
7	0045330	六角穴ボルト /M6 × 12	1
8	2715040	軸	1
9	2403380	座金	1
10	0071740	六角ボルト /M5 × 10	1
11	3030670	バネ座金	1
12	2755400	栓	1
13	2755410	フィルター	1
14	2101220	スペーサー	1
15	2403020	スペーサー	1
16	2401020	座金	1
17	2405410	座金	1
18	210586A0	オイルシール	1
19	271518B910	上ルーバー台 (セット)	1
20	271505-920	レバー	1
21	0071500	六角ボルト /M6 × 12	1
22	2715460	平行ピン (組)	1
23	2021760	給油紐	2
24	0045450	六角穴止ネジ /M3 × 4	1
25	271513B910	上ルーバー台 (組)	1
26	179130-050	フェルト	1
27	0070541	平小ネジ /M3.5 × 6	1
28	2330350	フェルト	1
29	XXXXXX	上ルーバー	1
30	271510T0	上ルーバー土台	1
31	0045100	六角ボルト /M6 × 16	2
32	271543A0	カバー	1
33	0070390	皿ネジ /M2.5 × 6	1
34	0070330	平小ネジ /M2.5 × 8	1
35	2715190	フィルター	1
36	2745890	フェルト	1
37	2745880	止板	1
38	0070080	平小ネジ /M3 × 4	1

上ルーバー機構 (2) UPPER LOOPER DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500A920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ /M4 × 16 SCREW 2 3 007022A0 十字穴ナベ小ネジ /M4 × 14 SCREW 2 4 2715010 振止メ GUIDE 1 5 0070410 皿ネジ /M3 × 6 SCREW 2 6 271512-920 クランク CRANK 1 7 0045330 六角穴ボルト /M6 × 12 BOLT 1 8 2715040 軸 SHAFT 1 9 2403380 座金 WASHER 1 10 0071740 六角ボルト /M5 × 10 BOLT 1 11 3030670 バネ座金 SPRING WASHER 1 12 2755400 栓 PLUG 1 13 2755410 フィルター FILTER 1 14 2101220 スペーサー SPACER 1 15 2403020 スペーサー SPACER 1 16 2401020 座金 WASHER 1 17 2405410 座金 WASHER 1 18 210586A0 オイルシール OIL SEAL 1 19 271518B910 上ルーバー台 (セット) UPPER LOOPER HOLDER ASSY. 1 20 271505-920 レバー LEVER 1 21 0071500 六角ボルト /M6 × 12 BOLT 1 22 2715460 平行ピン (組) PIN ASSY. 1 23 2021760 給油紐 OIL WICK 2 24 0045450 六角穴止ネジ /M3 × 4 SCREW 1 25 271513B910 上ルーバー台 (組) UPPER LOOPER HOLDER ASSY. 1 26 179130-050 フェルト FELT 1 27 0070541 平小ネジ /M3.5 × 6 SCREW 1 28 2330350 フェルト FELT 1 29 XXXXXX 上ルーバー UPPER LOOPER 1 30 271510T0 上ルーバー土台 UPPER LOOPER HOLDER BASE 1 31 0045100 六角ボルト /M6 × 16 BOLT 2 32 271543A0 カバー COVER 1 33 0070390 皿ネジ /M2.5 × 6 SCREW 1 34 0070330 平小ネジ /M2.5 × 8 SCREW 1 35 2715190 フィルター FILTER 1 36 2745890 フェルト FELT 1 37 2745880 止板 BRACKET 1 38 0070080 平小ネジ /M3 × 4 SCREW 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 29 jintex.in

Page 32

Pegasus EX3200 / EX5200 parts on page 32
Ref	Part number	Part name
1	1	Lever Assembly
2	2	Screw
3	3	Screw
4	4	Lever
5	5	Screw
6	6	Shaft
7	7	Screw
8	8	Shaft
9	9	Washer
10	10	Screw
11	11	Screw
12	12	Shaft
13	13	Lever
14	14	Lever
15	15	Screw
16	16	Lever
17	17	Screw
18	18	Screw
19	19	Shaft
20	20	Screw
21	21	Screw

EX5200(H)(N)(T) Series 6 7 12 19 21 20 EX3200(H)(N) Series 1 2 3 4 5 13 14 15 16 17 18 9 10 11 8 30 jinttex.in

Page 33 — LOWER LOOPER DRIVE MECHANISM

Pegasus EX3200 / EX5200 parts on page 33
Ref	Part number	Part name	Qty
1	271500-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4 × 16	2
3	007022A0	十字穴ナベ小ネジ/M4 × 14	2
4	2715010	振止メ	1
5	0070410	皿ネジ/M3 × 6	2
6	272000-920	クランク	1
7	0045330	六角穴ボルト/M6 × 12	1
8	2715040	軸	1
9	2403380	座金	1
10	0071740	六角穴ボルト/M5 × 10	1
11	3030670	バネ座金	1
12	2403110	座金	1
13	210586A0	オイルシール	1
14	XXXXXX	下ルーパー	1
15	0071680	平小ネジ/M3.5 × 6.5	1
16	272001-920	下ルーパー台(組)	1
17	0070550	六角穴ボルト/M5 × 13	1
18	0070690	平小ネジ/M4 × 7	1
19	273511-920	クランク	1
20	0045330	六角穴ボルト/M6 × 12	1
21	0045140	六角穴止ネジ/M5 × 5	1

下ルーパー機構 LOWER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 2 4 2715010 振止メ GUIDE 1 5 0070410 皿ネジ/M3 × 6 SCREW 2 6 272000-920 クランク CRANK 1 7 0045330 六角穴ボルト/M6 × 12 BOLT 1 8 2715040 軸 SHAFT 1 9 2403380 座金 WASHER 1 10 0071740 六角穴ボルト/M5 × 10 BOLT 1 11 3030670 バネ座金 SPRING WASHER 1 12 2403110 座金 WASHER 1 13 210586A0 オイルシール OIL SEAL 1 14 XXXXXX 下ルーパー LOWER LOOPER 1 15 0071680 平小ネジ/M3.5 × 6.5 SCREW 1 16 272001-920 下ルーパー台(組) LOWER LOOPER HOLDER ASSY. 1 17 0070550 六角穴ボルト/M5 × 13 BOLT 1 18 0070690 平小ネジ/M4 × 7 SCREW 1 19 273511-920 クランク CRANK 1 20 0045330 六角穴ボルト/M6 × 12 BOLT 1 21 0045140 六角穴止ネジ/M5 × 5 SCREW 1 ● XXXXX はゲージパーツです。 ● "XXXXXX" represents the gauge part. Please 部品番号は 94~109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 31 jintex.in

Page 34

Pegasus EX3200 / EX5200 parts on page 34
Ref	Part number	Part name
1	1	CONNECTING ROD
2	2	NEEDLE ROLLER BEARING
3	3	SHAFT
4	4	COLLAR
5	5	SCREW
6	6	WASHER
7	7	BRACKET
8	8	SCREW
9	9	WASHER
10	10	WASHER
11	11	PIN
12	12	BRACKET
13	13	COLLAR
14	14	BRACKET
15	15	SCREW
16	16	SCREW
17	17	BRACKET
18	18	BRACKET
19	19	WASHER
20	20	SCREW
21	21	WASHER
22	22	SHAFT
23	23	COLLAR
24	24	BRACKET
25	25	SCREW
26	26	BRACKET
27	27	SCREW
28	28	BRACKET
29	29	SCREW

EX3200(H)(N) Series 32 jintex.in

Page 35 — 二重環ルーパー機構 (1)

Pegasus EX3200 / EX5200 parts on page 35
Ref	Part number	Part name	Qty
1	2735000	ロッド	1
2	205015-20	ニードルベアリング	1
3	2735010	クランク	1
4	2405420	ブッシュ	1
5	0070560	六角ボルト/M5 × 13	1
6	2400390	座金	1
7	2735020	スライダー	1
8	0045310	六角ボルト/M5 × 12	1
9	2400620	座金	1
10	3030670	バネ座金	1
11	2525150	段付ピン	1
12	2089490	Oリング	1
13	2735040	軸	1
14	273505-920	ホルダー	1
15	0045330	六角ボルト/M6 × 12	1
16	273509-920	クランク	1
17	0045330	六角ボルト/M6 × 12	1
18	2725170	リンク	1
19	2405420	ブッシュ	1
20	0070560	六角ボルト/M5 × 13	1
21	2400390	座金	1
22	2735060	軸	1
23	204052A0	オイルシール	1
24	XXXXXX	二重環ルーパー	1
25	0071680	平小ネジ/M3.5 × 6.5	1
26	273510-920	ルーパー台	1
27	0070550	六角ボルト/M5 × 13	1
28	2403371	座金	1
29	0071690	平小ネジ/M4 × 7	1

二重環ルーパー機構 (1) CHAINSTITCH LOOPER DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2735000 ロッド CONNECTION 1 2 205015-20 ニードルベアリング NEEDLE BEARING 1 3 2735010 クランク CRANK 1 4 2405420 ブッシュ BUSHING 1 5 0070560 六角ボルト/M5 × 13 BOLT 1 6 2400390 座金 WASHER 1 7 2735020 スライダー SLIDER 1 8 0045310 六角ボルト/M5 × 12 BOLT 1 9 2400620 座金 WASHER 1 10 3030670 バネ座金 SPRING WASHER 1 11 2525150 段付ピン PIN 1 12 2089490 Oリング O RING 1 13 2735040 軸 SHAFT 1 14 273505-920 ホルダー HOLDER 1 15 0045330 六角ボルト/M6 × 12 BOLT 1 16 273509-920 クランク CRANK 1 17 0045330 六角ボルト/M6 × 12 BOLT 1 18 2725170 リンク LINK 1 19 2405420 ブッシュ BUSHING 1 20 0070560 六角ボルト/M5 × 13 BOLT 1 21 2400390 座金 WASHER 1 22 2735060 軸 SHAFT 1 23 204052A0 オイルシール OIL SEAL 1 24 XXXXXX 二重環ルーパー DOUBLE CHAINSTITCH LOOPER 1 25 0071680 平小ネジ/M3.5 × 6.5 SCREW 1 26 273510-920 ルーパー台 LOOPER HOLDER 1 27 0070550 六角ボルト/M5 × 13 BOLT 1 28 2403371 座金 WASHER 1 29 0071690 平小ネジ/M4 × 7 SCREW 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 33 jintex.in

Page 36

Pegasus EX3200 / EX5200 parts on page 36
Ref	Part number	Part name	Qty
	1	Lever
	2	Screw
	3	Shaft
	4	Bracket
	5	Base
	6	Screw
	7	Washer
	8	Spring
	9	Washer
	10	Spring
	11	Nut
	12	Screw
	13	Screw
	14	Lever
	15	Screw
	16	Lever
	17	Screw
	18	Screw
	19	Screw
	20	Screw
	21	Lever
	22	Screw

EX3200(H)(N) Series 34 jintex.in

Page 37 — CHAINSTITCH LOOPER DRIVE MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 37
Ref	Part number	Part name	Qty
	1921200	糸道パイプ
	007019A0	十字穴ナベ小ネジ /M4 × 8
	2750320	糸道パイプ
	2061150	ブラケット
	2750330	ブラケット
	0070660	段付ネジ /M4
	2103070	波板座金
	0071671	段ネジ /M3
	1371080	小調子皿
	2113880	圧縮バネ
	2750340	ツマミ
	2750350	糸受
	0070170	平小ネジ /M4 × 5
	2750360	糸道
	0070080	平小ネジ /M3 × 4
	2750390	糸道
	0070080	平小ネジ /M3 × 4
	179498-920	ルーパー糸繰り (組)
	0045540	六角穴付ネジ /M3 × 3
	2750370	板バネ
	2750380	糸道
	007019A0	十字穴ナベ小ネジ /M4 × 8

二重環ルーパー機構 (2) CHAINSTITCH LOOPER DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 1921200 糸道パイプ PIPE 1 2 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 1 3 2750320 糸道パイプ PIPE 1 4 2061150 ブラケット BRACKET 3 5 2750330 ブラケット BRACKET 1 6 0070660 段付ネジ /M4 SCREW 1 7 2103070 波板座金 WASHER 2 8 0071671 段ネジ /M3 SCREW 1 9 1371080 小調子皿 THREAD RETAINER 2 10 2113880 圧縮バネ SPRING 1 11 2750340 ツマミ KNOB 1 12 2750350 糸受 THREAD GUIDE 1 13 0070170 平小ネジ /M4 × 5 SCREW 1 14 2750360 糸道 THREAD GUIDE 1 15 0070080 平小ネジ /M3 × 4 SCREW 1 16 2750390 糸道 THREAD GUIDE 1 17 0070080 平小ネジ /M3 × 4 SCREW 1 18 179498-920 ルーパー糸繰り (組) LOOPER THREAD TAKE-UP ASSY. 2 19 0045540 六角穴付ネジ /M3 × 3 SCREW 1 20 2750370 板バネ FLAT SPRING 1 21 2750380 糸道 THREAD GUIDE 1 22 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 1 35 jintex.in

Page 38

Pegasus EX3200 / EX5200 parts on page 38
Ref	Part number	Part name	Qty
	EX5214-04,54/445	EX5214H-55を除く

EX5204-23Z3 No.5~20を除く Except No.5~20 23 1 2 8 6 7 10 3 4 5 9 EX5214-04,54/445 EX5214H-55を除く Except EX5214-04,54/445 EX5214H-55 14 11 16 12 13 17 18 19 15 20 21 22 24 25 29 28 26 30 27 33 31 32 36 35 34 39 38 37 41 40 42 43 44 36 jintex.in

Page 39 — FEED MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 39
Part number	Part name	Qty
2725000	ロッド	1
2710010	ピン	1
0045380	六角穴止ネジ /M4 × 6	1
240012-20	ニードルベアリング	1
2725010	エキセン	1
2101290	案内/送リエキセン	1
2101300	板バネ	1
0045300	六角穴止ネジ /M3 × 4	2
272506-910	調節台	1
0045140	六角穴止ネジ /M5 × 5	2
272504-910	エキセン (組)	1
2725030	ネジリバネ	1
0070380	段付ネジ /M2	1
2725020	ラチェット	1
2725091	プッシュボタン	1
2403150	ガスケット	1
2063660	Oリング	1
2403140	座金	1
2403170	圧縮バネ	1
2005550	止メ輪	1
2725290	リンク	1
0070580	段付ネジ /M5	1
2025220	止メ輪	1
272530A920	レバー	1
0045330	六角穴ボルト /M6 × 12	1
2725321	レバー	1
0071610	段付ネジ /M5	1
272533A1	軸	1
2041850	Oリング	1
2725340	ネジリバネ	1
2725350	調節板	1
007021A0	十字穴ナベ小ネジ /M4 × 12	2
2403210	スペーサー	2
2520690	丸ナット	1
0070590	段付ネジ /M4.5	1
2113010	皿バネ	1
2526580	ストッパー	2
007018A0	十字穴ナベ小ネジ /M4 × 6	2
3034480	座金	2
272538A0	調節棒	1
2403220	シール	1
2005550	止メ輪	1
2405590	圧縮バネ	1
272539A0	段付ピン	1

送リ機構 (1) FEED MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725000 ロッド CONNECTION 1 2 2710010 ピン PIN 1 3 0045380 六角穴止ネジ /M4 × 6 SCREW 1 4 240012-20 ニードルベアリング NEEDLE BEARING 1 5 2725010 エキセン ECCENTRIC 1 6 2101290 案内/送リエキセン GUIDE (FEED ECCENTRIC) 1 7 2101300 板バネ FLAT SPRING 1 8 0045300 六角穴止ネジ /M3 × 4 SCREW 2 9 272506-910 調節台 REGULATOR 1 10 0045140 六角穴止ネジ /M5 × 5 SCREW 2 11 272504-910 エキセン (組) ECCENTRIC ASSY. 1 12 2725030 ネジリバネ SPRING 1 13 0070380 段付ネジ /M2 SCREW 1 14 2725020 ラチェット RATCHET 1 15 2725091 プッシュボタン PUSH BUTTON 1 16 2403150 ガスケット GASKET 1 17 2063660 Oリング O RING 1 18 2403140 座金 WASHER 1 19 2403170 圧縮バネ SPRING 1 20 2005550 止メ輪 RING 1 21 2725290 リンク LINK 1 22 0070580 段付ネジ /M5 SCREW 1 23 2025220 止メ輪 RING 1 24 272530A920 レバー LEVER 1 25 0045330 六角穴ボルト /M6 × 12 BOLT 1 26 2725321 レバー LEVER 1 27 0071610 段付ネジ /M5 SCREW 1 28 272533A1 軸 SHAFT 1 29 2041850 Oリング O RING 1 30 2725340 ネジリバネ SPRING 1 31 2725350 調節板 REGULATOR PLATE 1 32 007021A0 十字穴ナベ小ネジ /M4 × 12 SCREW 2 33 2403210 スペーサー SPACER 2 34 2520690 丸ナット NUT 1 35 0070590 段付ネジ /M4.5 SCREW 1 36 2113010 皿バネ SPRING 1 37 2526580 ストッパー STOPPER 2 38 007018A0 十字穴ナベ小ネジ /M4 × 6 SCREW 2 39 3034480 座金 WASHER 2 40 272538A0 調節棒 ADJUSTING BAR 1 41 2403220 シール SEAL 1 42 2005550 止メ輪 RING 1 43 2405590 圧縮バネ SPRING 1 44 272539A0 段付ピン PIN 1 37 jintex.in

Page 40

Pegasus EX3200 / EX5200 parts on page 40
Ref	Part number	Part name	Qty
	EX5214-04	EX5214-54/445
	Except	EX5214-04
	EX5214-54/445	EX5214H-55

EX3200(H) Series EX5200(H)(T) Series EX5214-04 EX5214-54/445 EX5214H-55 を除く Except EX5214-04 EX5214-54/445 EX5214H-55 38 jintex.in

Page 41 — FEED MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 41
Ref	Part number	Part name	Qty
1	2725160	軸	1
2	2050610	止メ輪	1
3	2081731	栓	1
4	2403110	座金	2
5	272510-910	クランク	1
6	0045330	六角穴ボルト/M6 × 12	1
7	0070100	平小ネジ/M3 × 6	2
8	2725180	角駒	1
9	272514-921	クランク	1
10	0045330	六角穴ボルト/M6 × 12	1
11	2725151	ピン	1
12	0048050	六角ナット/M5	1
13	2400620	座金	1
14	2725250	段付ピン	1
15	0072380	六角穴ボルト/M4 × 6	1
16	2403180	ガスケット	1
17	2403190	止メ輪	1
18	2010220	Oリング	1
19	2725260	角駒	1
20	2403030	カラー	2
21	0045430	六角穴止ネジ/M4 × 4	2
22	2725170	リンク	1
23	2405420	ブッシュ	1
24	0070560	六角ボルト/M5 × 13	1
25	2400390	座金	1
26	2725270	主送り台	1
27	XXXXXX	主送り歯(組)	1
28	XXXXXX	主送り歯	1
29	XXXXXX	補助送り歯	1
30	0070100	平小ネジ/M3 × 6	1
31	0070130	平小ネジ/M3.5 × 8	1
32	2725280	差動送り台	1
33	XXXXXX	差動送り歯	1
34	0070130	平小ネジ/M3.5 × 8	1
35	2725240	角駒	1
36	2725190	送り台案内(右)	1
37	0071100	六角穴ボルト/M4 × 9	2
38	2725200	送り台案内(左)	1
39	0071100	六角穴ボルト/M4 × 9	2
40	2726170	油切り案内	1
41	2725210	油切り	2
42	0045730	六角穴ボルト/M4 × 5	2

送リ機構 (2) FEED MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725160 軸 SHAFT 1 2 2050610 止メ輪 RING 1 3 2081731 栓 PLUG 1 4 2403110 座金 WASHER 2 5 272510-910 クランク CRANK 1 6 0045330 六角穴ボルト/M6 × 12 BOLT 1 7 0070100 平小ネジ/M3 × 6 SCREW 2 8 2725180 角駒 BLOCK 1 9 272514-921 クランク CRANK 1 10 0045330 六角穴ボルト/M6 × 12 BOLT 1 11 2725151 ピン PIN 1 12 0048050 六角ナット/M5 NUT 1 13 2400620 座金 WASHER 1 14 2725250 段付ピン PIN 1 15 0072380 六角穴ボルト/M4 × 6 BOLT 1 16 2403180 ガスケット GASKET 1 17 2403190 止メ輪 RING 1 18 2010220 Oリング O RING 1 19 2725260 角駒 BLOCK 1 20 2403030 カラー COLLAR 2 21 0045430 六角穴止ネジ/M4 × 4 SCREW 2 22 2725170 リンク LINK 1 23 2405420 ブッシュ BUSHING 1 24 0070560 六角ボルト/M5 × 13 BOLT 1 25 2400390 座金 WASHER 1 26 2725270 主送り台 MAIN FEED BAR 1 27 XXXXXX 主送り歯(組) MAIN FEED DOG ASSY. 1 28 XXXXXX 主送り歯 MAIN FEED DOG 1 29 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 30 0070100 平小ネジ/M3 × 6 SCREW 1 31 0070130 平小ネジ/M3.5 × 8 SCREW 1 32 2725280 差動送り台 DIFFERENTIAL FEED BAR 1 33 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 34 0070130 平小ネジ/M3.5 × 8 SCREW 1 35 2725240 角駒 BLOCK 1 36 2725190 送り台案内(右) FEED BAR GUIDE (RIGHT) 1 37 0071100 六角穴ボルト/M4 × 9 BOLT 2 38 2725200 送り台案内(左) FEED BAR GUIDE (LEFT) 1 39 0071100 六角穴ボルト/M4 × 9 BOLT 2 40 2726170 油切り案内 GUIDE (FEED BAR OIL SEAL) 1 41 2725210 油切り OIL SEAL 2 42 0045730 六角穴ボルト/M4 × 5 BOLT 2 XXXXXX はゲージパーツです。 "XXXXXX" represents the gauge part. Please 部品番号は94~109頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 39 jintex.in

Page 42

Pegasus EX3200 / EX5200 parts on page 42
Ref	Part number	Part name
1	1	SHAFT
2	2	CIR CLIP
3	3	CAP
4	4	COLLAR
5	5	BRACKET
6	6	BOLT
7	7	SCREW
8	8	BRACKET
9	9	BRACKET
10	10	SHAFT
11	11	BOLT
12	12	WASHER
13	13	NUT
14	14	SHAFT
15	15	CIR CLIP
16	16	COLLAR
17	17	SHAFT
18	18	COLLAR
19	19	BLOCK
20	20	ROLLER
21	21	SCREW
22	22	COLLAR
23	23	COLLAR
24	24	BOLT
25	25	WASHER
26	26	BRACKET
27	27	BRACKET
28	28	SCREW
29	29	SCREW
30	30	SCREW
31	31	SCREW
32	32	BRACKET
33	33	BRACKET
34	34	SCREW
35	35	BLOCK
36	36	BRACKET
37	37	SCREW
38	38	BRACKET
39	39	SCREW
40	40	BRACKET
41	41	BRACKET
42	42	SCREW
43	43	SHAFT
44	44	COLLAR
45	45	BRACKET
46	46	COLLAR
47	47	BRACKET
48	48	BRACKET
49	49	BRACKET
50	50	BRACKET
51	51	BRACKET
52	52	BOLT
53	53	SCREW
54	54	COLLAR
55	55	SCREW
56	56	COLLAR
57	57	SCREW
58	58	SHAFT
59	59	NUT
60	60	BOLT

EX3200N Series EX5200N Series 40 jintex.in

Page 43 — FEED MECHANISM (3)

Pegasus EX3200 / EX5200 parts on page 43
Part number	Part name	Qty
2725160	軸
2050610	止メ輪
2081731	栓
2403110	座金	2
272510-910	クランク
0045330	六角穴ボルト/M6 × 12
0070100	平小ネジ /M3 × 6	2
2725180	角駒
272514-921	クランク
0045330	六角穴ボルト/M6 × 12
2725151	ピン
0048050	六角ナット/M5
2400620	座金
2725540	段付ピン
2025220	止メ輪
2404340	座金
0045460	六角穴止ネジ/M4 × 5
2010220	Oリング
2725260	角駒
2403030	カラー
0045430	六角穴止ネジ/M4 × 4	2
2725170	リンク
2405420	ブッシュ
0070560	六角ボルト/M5 × 13
2400390	座金
2725270	主送り台
XXXXXX	主送り歯(組)
XXXXXX	主送り歯
XXXXXX	補助送り歯
0070100	平小ネジ /M3 × 6
0070130	平小ネジ /M3.5 × 8
2725280	差動送り台
XXXXXX	差動送り歯
0070130	平小ネジ /M3.5 × 8
2725240	角駒
2725190	送り台案内(右)
0071100	六角穴ボルト/M4 × 9	2
2725200	送り台案内(左)
0071100	六角穴ボルト/M4 × 9	2
2726170	油切り案内
2725210	油切り	2
0045730	六角穴ボルト/M4 × 5	2
2725530	ブッシュ
2400170	Oリング
2325080	カラー
0014590	止ネジ /C4 × 3	2
2725560	調節板
2526580	ストッパー	2
3034480	座金	2
0070180	平小ネジ /M4 × 6
272555-920	レバー
0070140	平小ネジ /M3.5 × 10
2113010	皿バネ
2520690	丸ナット
0070590	段ネジ /M4.5
2403210	スペーサー	4
0070210	平小ネジ /M4 × 12	4
270076B0	ホルダー
0048210	六角ナット /M4
2403050	防振ゴム

FEED MECHANISM (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725160 軸 SHAFT 1 2 2050610 止メ輪 RING 1 3 2081731 栓 PLUG 1 4 2403110 座金 WASHER 2 5 272510-910 クランク CRANK 1 6 0045330 六角穴ボルト/M6 × 12 BOLT 1 7 0070100 平小ネジ /M3 × 6 SCREW 2 8 2725180 角駒 BLOCK 1 9 272514-921 クランク CRANK 1 10 0045330 六角穴ボルト/M6 × 12 BOLT 1 11 2725151 ピン PIN 1 12 0048050 六角ナット/M5 NUT 1 13 2400620 座金 WASHER 1 14 2725540 段付ピン PIN 1 15 2025220 止メ輪 RING 1 16 2404340 座金 WASHER 1 17 0045460 六角穴止ネジ/M4 × 5 SCREW 1 18 2010220 Oリング O RING 1 19 2725260 角駒 BLOCK 1 20 2403030 カラー COLLAR 1 21 0045430 六角穴止ネジ/M4 × 4 SCREW 2 22 2725170 リンク LINK 1 23 2405420 ブッシュ BUSHING 1 24 0070560 六角ボルト/M5 × 13 BOLT 1 25 2400390 座金 WASHER 1 26 2725270 主送り台 MAIN FEED BAR 1 27 XXXXXX 主送り歯(組) MAIN FEED DOG ASSY. 1 28 XXXXXX 主送り歯 MAIN FEED DOG 1 29 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 30 0070100 平小ネジ /M3 × 6 SCREW 1 31 0070130 平小ネジ /M3.5 × 8 SCREW 1 32 2725280 差動送り台 DIFFERENTIAL FEED BAR 1 33 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 34 0070130 平小ネジ /M3.5 × 8 SCREW 1 35 2725240 角駒 BLOCK 1 36 2725190 送り台案内(右) FEED BAR GUIDE (RIGHT) 1 37 0071100 六角穴ボルト/M4 × 9 BOLT 2 38 2725200 送り台案内(左) FEED BAR GUIDE (LEFT) 1 39 0071100 六角穴ボルト/M4 × 9 BOLT 2 40 2726170 油切り案内 GUIDE (FEED BAR OIL SEAL) 1 41 2725210 油切り OIL SEAL 2 42 0045730 六角穴ボルト/M4 × 5 BOLT 2 43 2725530 ブッシュ BUSHING 1 44 2400170 Oリング O RING 1 45 2325080 カラー COLLAR 1 46 0014590 止ネジ /C4 × 3 SCREW 2 47 2725560 調節板 REGULATOR PLATE 1 48 2526580 ストッパー STOPPER 2 49 3034480 座金 WASHER 2 50 0070180 平小ネジ /M4 × 6 SCREW 1 51 272555-920 レバー LEVER 1 52 0070140 平小ネジ /M3.5 × 10 SCREW 1 53 2113010 皿バネ SPRING 1 54 2520690 丸ナット NUT 1 55 0070590 段ネジ /M4.5 SCREW 1 56 2403210 スペーサー SPACER 4 57 0070210 平小ネジ /M4 × 12 SCREW 4 58 270076B0 ホルダー PIN 1 59 0048210 六角ナット /M4 NUT 1 60 2403050 防振ゴム CUSHION RUBBER 1 XXXXXX はゲージパーツです。部品番号は 94 ~ 109 頁のゲージパーツ表を参照してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-109). 41 jintex.in

Page 44

Pegasus EX3200 / EX5200 parts on page 44
Ref	Part number	Part name	Qty
	EX5204-23Z3,EX5214-01U	EX3215(16)N-01U
	EX5200(H)(N)(T) Series	3
	EX3200(H)(N) Series	4
	EX5200(H)(N)(T) Series	19
	EX3200(H)(N) Series	20
	EX5204-23Z3を除く	Except EX5204-23Z3
	EX5200(H)(N)(T) Series	14
	EX3200(H)(N) Series	15
	EX5200(H)(N)(T) Series	25
	EX3200(H)(N) Series	26
	EX3215(16)-A04,EX3244-A04	EX3215(16)H-A05
	EX5204-24,EX5214-24	EX5214-54/445,EX5214H-55は不要
	EX3215(16)-A04,EX3244-A04	EX3215(16)H-A05
	EX5204-24,EX5214-24	EX5214-54/445,EX5214H-55
	EX3200H Series	EX5200H Series
	EX3200(N) Series	EX5200(N)(T) Series
	EX5200(H)(N)(T) Series	29
	EX5204-24,82,92M1	EX5204T-82,EX5205-12Z1
	EX5214-24,54/445,83,84	EX5214H-55を除く
	EX5204-24,82,92M1	EX5204T-82,EX5205-12Z1
	EX5214-24,54,/445,83,84	EX5214H-55

7 1 2 10 EX5204-23Z3,EX5214-01U EX3215(16)N-01U EX3215(16)-02U,03Uを除く 8 9 3 EX5200(H)(N)(T) Series 4 EX3200(H)(N) Series 5 6 27 EX3215(16)-A04,EX3244-A04 EX3215(16)H-A05 EX5204-24,EX5214-24 EX5214-54/445,EX5214H-55は不要 Without EX3215(16)-A04,EX3244-A04 EX3215(16)H-A05 EX5204-24,EX5214-24 EX5214-54/445,EX5214H-55 11 EX3200H Series EX5200H Series 10 12 13 16 19 EX5200(H)(N)(T) Series 20 EX3200(H)(N) Series 14 EX5204-23Z3を除く Except EX5204-23Z3 EX5200(H)(N)(T) Series 15 EX3200(H)(N) Series 21 22 23 24 25 EX5200(H)(N)(T) Series 26 EX3200(H)(N) Series 27 29 EX5200(H)(N)(T) Series 33 EX5204-24,82,92M1 EX5204T-82,EX5205-12Z1 EX5214-24,54/445,83,84 EX5214H-55を除く Except EX5204-24,82,92M1 EX5204T-82,EX5205-12Z1 EX5214-24,54,/445,83,84 EX5214H-55 30 31 32 34 35 36 37 38 42 jintex.in

Page 45 — KNIFE DRIVE MECHANISM

Pegasus EX3200 / EX5200 parts on page 45
Ref	Part number	Part name	Qty
	273000-920	ロッド
	007023A0	十字穴ナベ小ネジ/M4 × 16
	273001-920	クランク
	273002-920	クランク
	0045330	六角穴ボルト/M6 × 12
	2710010	ピン
	0045380	六角穴止ネジ/M4 × 6
	240235-920	カラー
	0045470	六角穴止ネジ/M6 × 5
	2730030	上メス台
	2730040	上メス台
	3080360	ピン付ネジ
	2730050	案内ピン
	179712-050	上メス抱キ
	179713-050	上メス抱キ
	0070210	平小ネジ/M4 × 12
	XXXXXX	上メス
	0070130	平小ネジ/M3.5 × 8
	2107560	角メス抱キ
	2107570	角メス抱キ
	XXXXXX	角メス
	0012270	平ネジ/C3 × 3.7
	2107580	角メス押工
	179341-150	切屑押シ
	0070230	平ネジ/M4 × 16
	0072130	平ネジ/M4 × 22
	3002480	座金
	2730080	下メス台
	2730090	下メス台
	1B00160	平小ネジ/M4 × 8.5
	2730101	案内/下メス台
	007019A0	十字穴ナベ小ネジ/M4 × 8
	2403240	圧縮バネ
	2730070	当板
	007019A0	十字穴ナベ小ネジ/M4 × 8
	XXXXXX	下メス/厚メス
	2730120	下メス押工
	0071730	六角ボルト/M5 × 8

KNIFE DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 273000-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 273001-920 クランク CRANK 1 4 273002-920 クランク CRANK 1 5 0045330 六角穴ボルト/M6 × 12 BOLT 1 6 2710010 ピン PIN 1 7 0045380 六角穴止ネジ/M4 × 6 SCREW 1 8 240235-920 カラー COLLAR 1 9 0045470 六角穴止ネジ/M6 × 5 SCREW 1 10 2730030 上メス台 UPPER KNIFE LEVER 1 11 2730040 上メス台 UPPER KNIFE LEVER 1 12 3080360 ピン付ネジ SCREW 1 13 2730050 案内ピン PIN 1 14 179712-050 上メス抱キ UPPER KNIFE CLAMP 1 15 179713-050 上メス抱キ UPPER KNIFE CLAMP 1 16 0070210 平小ネジ/M4 × 12 SCREW 1 17 XXXXXX 上メス UPPER KNIFE 1 18 0070130 平小ネジ/M3.5 × 8 SCREW 1 19 2107560 角メス抱キ ANGLED UPPER KNIFE 1 20 2107570 角メス抱キ ANGLED UPPER KNIFE CLAMP 1 21 XXXXXX 角メス ANGLED KNIFE 1 22 0012270 平ネジ/C3 × 3.7 SCREW 1 23 2107580 角メス押工 ANGLED UPPER KNIFE GIB 1 24 179341-150 切屑押シ WASTE GUARD 1 25 0070230 平ネジ/M4 × 16 SCREW 1 26 0072130 平ネジ/M4 × 22 SCREW 1 27 3002480 座金 WASHER 1 28 2730080 下メス台 LOWER KNIFE HOLDER 1 29 2730090 下メス台 LOWER KNIFE HOLDER 1 30 1B00160 平小ネジ/M4 × 8.5 SCREW 1 31 2730101 案内/下メス台 LOWER KNIFE HOLDER GUIDE 1 32 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 2 33 2403240 圧縮バネ SPRING 1 34 2730070 当板 PLATE 1 35 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 1 36 XXXXXX 下メス/厚メス LOWER KNIFE (THICK) 1 37 2730120 下メス押工 LOWER KNIFE CLAMP 1 38 0071730 六角ボルト/M5 × 8 BOLT 1 ● XXXXX is gauge part. ● "XXXXXX" represents the gauge part. Please 部品番号は94~109頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 43 jintex.in

Part Books

Search
