Pegasus EX5100 Parts Book PDF — View & Download

Parts index — Pegasus EX5100tap a row to open its page

Page 2 — INTRODUCTION

Pegasus EX5100 parts on page 2
Ref	Part number	Part name	Qty
	EX5104-02/233
	EX5104-02/233N
	EX5114-03/333N
	EX5104-04/433
	EX5104-04/433N
	EX5114-04/433
	EX5105-12/223N
	EX5104-62D/333
	EX5104-D-62D1/333
	EX5114-92M2/223N

Page 5 — MACHINE BED FRAME

Pegasus EX5100 parts on page 5
Ref	Part number	Part name	Qty
1	2010020	スプリングピン	1
2	2101820	スプリングピン	1
3	2402990	ロールピン	1
4	2400940	平行ピン	2
5	2403250	パイプ	2
6	2700470	足ピン	4
7	2106790	ピン	2
8	2106790	ピン	2
9	2106790	ピン	2
10	007019A0	十字穴ナベ小ネジ/M4X8	3
11	9A30710	アースラベル	1
12	2403100	栓	1

Page 7 — カバー機構(1) COVER (1)

Pegasus EX5100 parts on page 7
Ref	Part number	Part name	Qty
1	270148-SD0	上カバー TOP COVER	1
2	007022A0	十字穴ナベ小ネジ/M4X14 SCREW	4
3	2701490	ガスケット GASKET	1
4	2403050	防振ゴム RUBBER CUSHION	3
5	2064571	オイル窓 OIL SIGHT WINDOW	1
6	2066820	ガスケット GASKET	1
7	270150-UD0	前カバー(右) FRONT COVER (RIGHT)	1
8	2701510	前カバー(左) FRONT COVER (LEFT)	1
9	007018A0	十字穴ナベ小ネジ/M4X6 SCREW	2
10	0045740	六角穴止ネジ/M3X12 SCREW	1
11	0045350	六角穴止ネジ/M3X4 SCREW	1
12	270014A0	ヒンジ HINGE	2
13	007021A0	十字穴ナベ小ネジ/M4X12 SCREW	1
14	240043A0	平行ピン PIN	2
15	0045430	六角穴止ネジ/M4X4 SCREW	1
16	2700180	ラッチ LATCH	1
17	0070090	平小ネジ/M3X5 SCREW	1
18	2403010	圧縮バネ SPRING	1
19	2701520	ラッチ LATCH	1
20	007017A0	十字穴ナベ小ネジ/M4X5 SCREW	1
21	2100440	板バネ FLAT SPRING	1
22	007017A0	十字穴ナベ小ネジ/M4X5 SCREW	1
23	2701530	カバー COVER	1
24	007020A0	十字穴ナベ小ネジ/M4X10 SCREW	2
25	007021A0	十字穴ナベ小ネジ/M4X12 SCREW	1
26	007022A0	十字穴ナベ小ネジ/M4X14 SCREW	1
27	2700250	ファンカバー FAN COVER	1
28	007019A0	十字穴ナベ小ネジ/M4X8 SCREW	2
29	270024-9U0	ベルトカバー(組) BELT COVER ASSY.	1
30	2403050	防振ゴム RUBBER CUSHION	1
31	0071760	平小ネジ/M6X14 SCREW	3
32	270083B9U0	側面カバー(組) SIDE COVER ASSY.	1
33	274011-910	押工棒 PRESSER BAR	1
34	0070440	皿小ネジ/M4X10 SCREW	4
35	9A30670	操作注意ラベル CAUTION LABEL	1
36	9A30690	ケガ注意ラベル CAUTION LABEL	1
37	9A30720	回転方向指示ラベル LABEL	1
38	9A31261	ラベル LABEL	1
39	XXXXXX	糸通シ図 THREADING DIAGRAM	1

Page 9 — カバー機構 (2)

Pegasus EX5100 parts on page 9
Ref	Part number	Part name	Qty
1	270032	アイガード	1
2	0070620	平小ネジ /M3X6	2
3	2028750	座金	2
4	2700341	ブラケット	1
5	0070660	段ネジ /M4	1
6	2103070	波板座金	2
7	2700680	ブラケット	1
8	0045110	六角穴ボルト /M6X25	3
9	2701670	布案内	1
10	0073550	ナベ小ネジ /M4.5X6	2
11	2701790	カバー	1
12	270166-SD0	カバー (組)	1
13	2701450	蓋	1
14	007019A0	十字穴ナベ小ネジ /M4X8	4
15	2701750	ガスケット	1
16	213062A0	横カバー	1
17	0045960	六角穴止ネジ /M3X6	1
18	0045540	六角穴止ネジ /M3X3	1
19	3069200	平行ピン	1
20	0045540	六角穴止ネジ /M3X3	1
21	2130630	板バネ	1
22	0071960	平小ネジ /M4X4	1
23	2132730	ピン	1
24	0045540	六角穴止ネジ /M3X3	1
25	213094-910	カバー	1
26	007017A0	十字穴ナベ小ネジ /M4X5	2

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus EX5100 parts on page 11
Ref	Part number	Part name	Qty
1	270522A0	CRANKSHAFT	1
2	270522B0	CRANKSHAFT	1
3	0045220	SCREW	2
4	2705020	BALANCE WEIGHT	1
5	0070110	SCREW	2
6	2705240	BALANCE WEIGHT	1
7	0070110	SCREW	2
8	2405030	WASHER	1
9	0071430	SCREW	1
10	2403300	BALL BEARING	1
11	2403350	RING	1
12	2129870	BALL BEARING	1
13	2115260	BALL BEARING	1
14	2403060	WASHER	1
15	2100560	OIL SEAL	1
16	2100570	O RING	1
17	2400340	O RING	1
18	2115280	RIGHT COVER	1
19	007020A0	SCREW	3
20	2705051	FAN ASSY.	1
21	270504-UD0	MACHINE PULLEY	1
22	0045410	SCREW	2
23	0045230	BOLT	1
24	2042930	WASHER	1
25	2705230	SPACER	1
26	2705260	COVER	1

Page 13 — NEEDLE DRIVE MECHANISM

Pegasus EX5100 parts on page 13
Ref	Part number	Part name	Qty
1	271000-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ /M4X16	2
3	2710010	平行ピン	1
4	0045380	六角穴止ネジ /M4X6	1
5	271002-920	クランク	1
6	0045330	六角穴ボルト /M6X12	1
7	271003D0	軸	1
8	2402920	カラー	1
9	0045540	六角穴止ネジ /M3X3	2
10	2082350	座金	1
11	2025770	止メ輪	1
12	271004-920	レバー	1
13	0071500	六角ボルト /M6X12	1
14	271022A910	軸(組)	1
15	2021770	給油紐	2
16	271005B91Y0	ブッシュ(組)/針棒	1
17	0045460	六角穴止ネジ /M4X5	1
18	2010220	Oリング	1
19	179009-050	フェルト	1
20	2403100	栓	1
21	271009-920	リング	1
22	0070350	平小ネジ /M3X6	1
23	XXXXXX	針	1
24	XXXXXX	針留	1
25	0045540	六角穴止ネジ /M3X3	1
26	XXXXXX	針	2
27	XXXXXX	針留	1
28	0045540	六角穴止ネジ /M3X3	2
29	XXXXXX	針板	1
30	0071700	皿小ネジ /M4X7.5	1
31	213060A910	ブラケット(組)	1
32	007019A0	十字穴ナベ小ネジ /M4X8	1
33	XXXXXX	針受(前)	1
34	0070310	平小ネジ /M2.5X4	1
35	XXXXXX	針受(後)	1
36	0070620	平小ネジ /M3X6	1

Page 15 — UPPER LOOPER DRIVE MECHANISM

Pegasus EX5100 parts on page 15
Ref	Part number	Part name	Qty
1	271500-920	ロッド	1
2	007022A0	十字穴ナベ小ネジ/M4X14	2
3	007023A0	十字穴ナベ小ネジ/M4X16	2
4	2715010	振レ止メ	1
5	0070410	皿小ネジ/M3X6	2
6	271502-920	クランク	1
7	271503-930	クランク	1
8	0045330	六角穴ボルト/M6X12	1
9	2715350	軸	1
10	210586A0	オイルシール	1
11	2401020	座金	1
12	240201-920	カラー	1
13	0071100	六角穴ボルト/M4X9	1
14	2403120	座金	1
15	271538B91Y0	上ルーパー台セット	1
16	271505-920	レバー	1
17	0071500	六角ボルト/M6X12	1
18	2715460	平行ピン(組)	1
19	2021760	給油紐	1
20	0045450	六角穴止ネジ/M3X4	1
21	27153B910	上ルーパー台(組)	1
22	179130-050	フェルト	1
23	0070541	平小ネジ/M3.5X6.7	1
24	2330350	フェルト	1
25	XXXXXX	上ルーパー	1
26	271510M0	上ルーパー土台	1
27	271510N0	上ルーパー土台	1
28	0045100	六角穴ボルト/M6X16	2
29	2715190	フィルタ	1
30	2715340	カバー	1
31	0070330	平小ネジ/M2.5X8	1
32	0070390	皿小ネジ/M2.5X6	1
33	2745890	フェルト	1
34	2745880	止板	1
35	0070080	平小ネジ/M3X4	1
36	0084210	オイルマーク	1

Page 17 — LOWER LOOPER DRIVE MECHANISM

Pegasus EX5100 parts on page 17
Ref	Part number	Part name	Qty
1	271500-920	ロッド	1
2	007022A0	十字穴ナベ小ネジ/M4X14	2
3	007023A0	十字穴ナベ小ネジ/M4X16	2
4	2715010	振レ止メ	1
5	0070410	皿小ネジ/M3X6	2
6	272010-920	クランク	1
7	0045330	六角穴ボルト/M6X12	1
8	271504B0	軸	1
9	2403380	座金	1
10	3030670	バネ座金	1
11	0071740	六角穴ボルト/M4X10	1
12	2403110	座金	1
13	204052A0	オイルシール	1
14	272011-910	下ルーパー台(組)	1
15	0045010	六角穴ボルト/M5X14	1
16	XXXXXX	下ルーパー	1
17	007013A0	十字穴ナベ小ネジ/M3.5X8	1

Page 19 — FEED MECHANISM(1)

Pegasus EX5100 parts on page 19
Ref	Part number	Part name	Qty
1	2726020	ロッド CONNECTION	1
2	2725960	エキセン ECCENTRIC	1
3	2101290	案内/送リエキセン GUIDE/FEED ECCENTRIC	1
4	210130A0	板バネ FLAT SPRING	1
5	0045350	六角穴止ネジ/M3X4 SCREW	2
6	2725990	ラチェット RATCHET	1
7	2726130	ネジリバネ SPRING	1
8	0070380	段付ネジ/M2 SCREW	1
9	2726000	ラチェット RATCHET	1
10	0045140	六角穴止ネジ/M4X5 SCREW	1
11	0045720	六角穴止ネジ/M5X10 SCREW	1
12	272597-910	調節エキセン ECCENTRIC	1
13	272595-910	調節台 REGULATOR	1
14	0045140	六角穴止ネジ/M5X5 SCREW	2
15	2726100	プッシュボタン PUSH BOTTON	1
16	2405171	圧縮バネ SPRING	1
17	2404840	座金 WASHER	2
18	2000200	Oリング O RING	1
19	2025220	止メ輪 RING	2
20	272603-920	クランク CRANK	1
21	0045330	六角ボルト/M6X12 BOLT	1
22	2082350	座金 WASHER	1
23	2402920	カラー COLLAR	1
24	0045540	六角穴止ネジ/M3X3 SCREW	2
25	272581-910	クランク(組) CRANK ASSY.	1
26	0045330	六角ボルト/M6X12 BOLT	1
27	2725830	スライダ SLIDER	1
28	2016290	止メ輪 RING	1
29	2725840	案内 GUIDE	1
30	007020A0	十字穴ナベ小ネジ/M4X10 SCREW	2
31	2725800	主送り台 MAIN FEED BAR	1
32	XXXXXX	主送り歯(組) MAIN FEED DOG ASSY.	1
33	XXXXXX	主送り歯 MAIN FEED DOG	1
34	XXXXXX	補助送り歯 AUXILIARY FEED DOG	1
35	0054920	平ネジ/C1X6 SCREW	1
36	0070130	平小ネジ/M3.5X8 SCREW	1
37	2725850	差動送り台 DIFFERENTIAL FEED BAR	1
38	XXXXXX	差動送り歯 DIFFERENTIAL FEED DOG	1
39	0070130	平小ネジ/M3.5X8 SCREW	1
40	2726050	角駒 BLOCK	1
41	240454-20	ニードルベアリング NEEDLE BEARING	1
42	2725790	リンク LINK	1
43	2726090	ブッシュ BUSHING	1
44	2405050	座金 WASHER	1
45	0072910	六角ボルト/M5X10 BOLT	1
46	2726040	段付ピン PIN	2
47	2405050	座金 WASHER	1
48	0071430	ナベ小ネジ/M4X5.5 SCREW	2
49	2725780	軸 SHAFT	1
50	2726070	軸受 BLOCK	1
51	0045280	六角ボルト/M4X12 BOLT	2
52	2726110	案内 GUIDE	1
53	0072920	段ネジ/M4 SCREW	1
54	2726120	油切り OIL SEAL	2
55	2725920	案内 GUIDE	2
56	0045380	六角穴止ネジ/M4X6 SCREW	2
57	2725930	案内 GUIDE	1
58	0070820	ナベ小ネジ/M4X8 SCREW	2
59	2725870	エキセンピン ECCENTRIC PIN	1
60	0045840	六角穴止ネジ/M4X10 SCREW	1
61	2041850	Oリング O RING	1
62	2403030	カラー COLLAR	1
63	0045430	六角穴止ネジ/M4X4 SCREW	1
64	2404040	カラー COLLAR	2
65	0045380	六角穴止ネジ/M4X6 SCREW	2
66	2725260	角駒 BLOCK	1
67	2400550	座金 WASHER	1
68	0070410	皿小ネジ/M3X6 SCREW	1

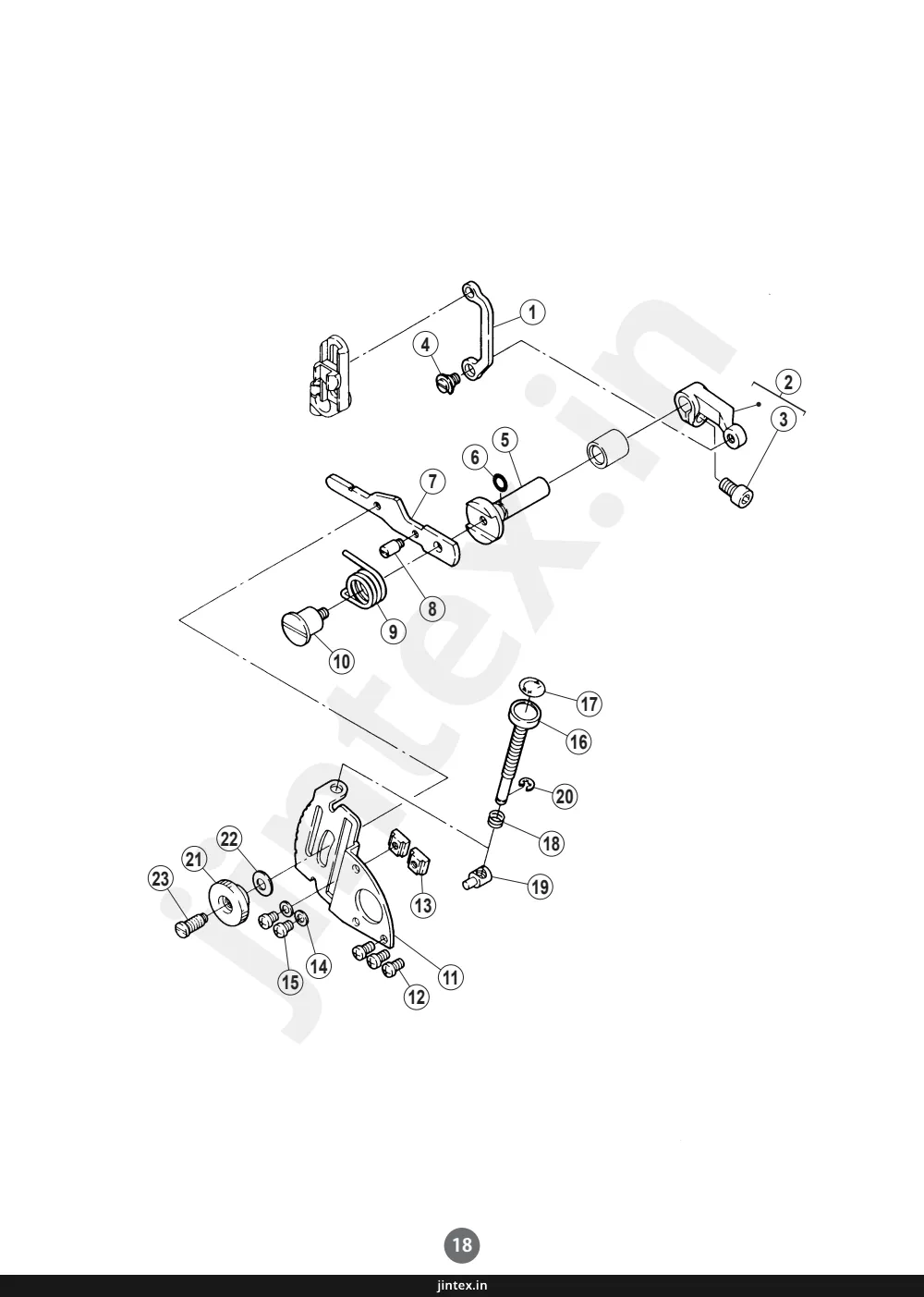

Page 21 — FEED MECHANISM(2)

Pegasus EX5100 parts on page 21
Ref	Part number	Part name	Qty
1	2725880	リンク	1
2	272589-920	レバー	1
3	0045330	六角穴ボルト /M6X12	1
4	0070580	段ネジ /M5	1
5	2725900	軸	1
6	2041850	Oリング	1
7	2725910	レバー	1
8	0071390	ピンネジ /M4	1
9	2726140	ネジリバネ	1
10	0071610	段ネジ /M5	1
11	2725860	調節板	1
12	007019A0	十字穴ナベ小ネジ /M4X8	3
13	2526580	ストッパ	2
14	3034480	座金	2
15	007018A0	十字穴ナベ小ネジ /M4X6	2
16	272538A0	調節棒	1
17	2403220	シール	1
18	2405590	圧縮バネ	1
19	272539A0	段付ピン	1
20	2005550	止メ輪	1
21	2520690	丸ナット	1
22	2113010	皿バネ	1
23	0070590	段ネジ /M4.5	1

Page 23 — KNIFE DRIVE MECHANISM

Pegasus EX5100 parts on page 23
Ref	Part number	Part name	Qty
1	273000-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4X16	2
3	273001-920	クランク	1
4	0045330	六角穴ボルト/M6X12	1
5	2710010	平行ピン	1
6	0045380	六角穴止ネジ/M4X6	1
7	273004A0	上メス台軸	1
8	3080360	ピン付ネジ/M5	1
9	204052A0	オイルシール	1
10	240235-920	カラー	2
11	0045470	六角穴止ネジ/M6X5	2
12	XXXXXX	上メス	1
13	0070130	平小ネジ/M3.5X8	1
14	179712-050	上メス抱キ	1
15	2730060	案内ピン	1
16	0070210	平小ネジ/M4X12	1
17	XXXXXX	下メス	1
18	213264-910	下メス押エ	1
19	0070190	平小ネジ/M4X8	1
20	2730270	下メス台	1
21	0045430	六角穴止ネジ/M4X4	1
22	2405180	圧縮バネ	1
23	2130840	蓋	1
24	0070100	平小ネジ/M3X6	1

Page 24

Pegasus EX5100 parts on page 24
Ref	Part number	Part name
29	EX5104-52D	Except EX5104-52D
30	EX5104-52D	Except EX5104-52D
31	EX5104-52D	Except EX5104-52D

Page 25 — PRESSER FOOT MECHANISM

Pegasus EX5100 parts on page 25
Ref	Part number	Part name	Qty
1	274000-B0	押工台	1
2	2085490	平行ピン	1
3	0045940	六角穴止ネジ /M4X4	1
4	2740010	押工台軸	1
5	2740020	ブッシュ	1
6	0071050	平小ネジ /M4X40	1
7	274003-921	カラー	1
8	0045340	六角穴ボルト /M6X14	1
9	2740040	レバー	1
10	274005A0	ネジリバネ	1
11	2740060	リンク	1
12	2740070	レバー	1
13	0070600	段ネジ /M10	1
14	2740080	ネジリバネ	1
15	2740090	ストッパ	1
16	007020A0	十字穴ナベ小ネジ /M4X10	2
17	0071750	平小ネジ /M5X24	1
18	0048050	六角ナット /M5	1
19	2087730	圧縮バネ	1
20	274014A1	調節ネジ	1
21	2740150	ナット	1
22	274016A0	レバー	1
23	0071710	段ネジ /M4	1
24	2740170	ネジリバネ	1
25	2740100	ストッパ	1
26	0070190	平小ネジ /M4X8	1
27	274018-92B0	ホルダ	1
28	0070130	平小ネジ /M3.5X8	1
29	2740190	板バネ	1
30	0050890	平小ネジ /C3X5.45	1
31	2740330	フィンガーガード	1
32	2740200	ストッパ	1
33	0070080	平小ネジ /M3X4	1
34	0070090	平小ネジ /M3X5	1

Page 27 — THREAD TENSION MECHANISM

Pegasus EX5100 parts on page 27
Ref	Part number	Part name	Qty
1	210529-9T0	TENSION SPRING ASSY.	1
2	2010370	SPRING (HEAVY)	1
3	210531-9T0	TENSION SPRING ASSY.	1
4	2010680	SPRING (LIGHT)	1
5	210530-9T0	TENSION SPRING ASSY.	1
6	2010860	SPRING (MEDIUM)	1
7	263543-TA0	KNOB	1
8	2084480	RATCHET	1
9	263544-TA0	SPRING SHIELD	1
10	2103190	DISC	2
11	2084490	FELT	1
12	005082A0	SCREW STUD	1
13	2750000	THREAD GUIDE	1
14	007018A0	SCREW	2
15	2750010	THREAD GUIDE	1
16	004009-1HC0	SCREW	1
17	2028490	THREAD TENSION GUIDE	3
18	210529-9T0	TENSION SPRING ASSY.	2
19	2028490	THREAD TENSION GUIDE	4

Page 29 — THREAD GUIDE & THREAD TAKEUP

Pegasus EX5100 parts on page 29
Ref	Part number	Part name	Qty
1	2750150	ブラケット	1
2	0070820	ナベ小ネジ /M4X8	1
3	275013A0	糸道	1
4	2750130	糸道	1
5	0045430	六角穴止ネジ /M4X4	1
6	2750180	糸道	1
7	275018A0	糸道	1
8	0070820	ナベ小ネジ /M4X8	1
9	275016A0	針糸繰り	1
10	275017A0	針糸繰り	1
11	275106A0	針糸繰り	1
12	0070620	平小ネジ /M3X6	1
13	0070410	皿小ネジ /M3X6	1
14	2750040	ブラケット	1
15	2750470	糸道	2
16	2028750	座金	2
17	0070080	平小ネジ /M3X4	2
18	2751070	糸道	1
19	2750050	糸繰り	1
20	0070190	平小ネジ /M4X8	1
21	2750060	糸道	1
22	0070080	平小ネジ /M3X4	1
23	2751080	糸繰り	1
24	0070180	平小ネジ /M4X6	1
25	2570100	糸道	1
26	2751090	糸道	1
27	2750110	小調子台	1
28	2750120	小調子皿	1
29	2403260	圧縮バネ	1
30	0071630	段ネジ /M2	1
31	275019A0	糸道	1
32	275019B0	糸道	1
33	0070120	平小ネジ /M3.5X6	1

Page 31 — 給油機構(1)

Pegasus EX5100 parts on page 31
Ref	Part number	Part name	Qty
	274587-910	オイルパン(組)
	202287A0	座金
	0053138B0	平ネジ/H11X12
	0045310	六角穴ボルト/M5X12
	2403390	座金
	2745830	ガスケット
	2745390	オイルゲージ
	2062330	エレメント
	274528A0	継手
	210201-SD0	蓋
	007021A0	十字穴ナベ小ネジ/M4X12
	2064310	Oリング
	9A30020	フィルタシール
	274546-910	ポンプ(組)
	2116180	ウォームホイール
	0050600	止ネジ/C8X4.5
	0045220	六角穴止ネジ/M6X6
	212978-910	ローター(内)軸
	2129810	ローター(外)
	2094080	フィルタ(内)
	2094090	フィルタ(外)
	0070120	平小ネジ/M3.5X6
	2094100	クランプ
	0070110	平小ネジ/M3X8
	0048000	六角ナット/M3
	0045290	六角穴ボルト/M4X16
	2041850	Oリング
	0045220	六角穴止ネジ/M6X6
	274507A0	ウォーム
	0045140	六角穴止ネジ/M5X5
	2001360	継手
	2745860	継手ネジ
	1L7004000000	チューブ
	2021990	クランプ
	2001360	継手
	2403280	継手ネジ
	2068400	チューブ
	2021990	クランプ
	274591-910	油分配器(組)
	2102140	球
	004211-HU0	座金組込ミニ小ネジ
	2755400	栓
	2755410	フィルタ

Page 32

Pegasus EX5100 parts on page 32
Ref	Part number	Part name
1	1	GREASE NIPPLE
2	2	SHAFT
3	3	SPRING PIN
4	4	WASHER
5	5	PIN
6	6	BOLT
7	7	BOLT
8	8	WASHER
9	9	NUT
10	10	BRACKET
11	11	BOLT
12	12	BRACKET
13	13	BOLT

Page 33 — 給油機構 (2)

Pegasus EX5100 parts on page 33
Ref	Part number	Part name	Qty
	2745920	継手
	2745200	チューブ
	274584-910	継手 (組)
	2041850	Oリング
	2745220	フェルト
	0071430	ナベ小ネジ /M4X5.5
	274516-910	パイプ (組)
	2400970	球
	2021750	給油紐
	0045430	六角穴止ネジ /M4X4
	274517B910	パイプ (組)
	2400970	球
	0045430	六角穴止ネジ /M4X4

Page 34

Pegasus EX5100 parts on page 34
Ref	Part number	Part name
1	1	Lever
2	2	Screw
3	3	Bracket
4	4	Lever
5	5	Cover
6	6	Reservoir
7	7	Screw
8	8	Washer
9	9	Cover
10	10	Lever
11	11	Screw
12	12	Lever
13	13	Lever
14	14	Lever
15	15	Pin

Page 35 — H.R. 装置

Pegasus EX5100 parts on page 35
Ref	Part number	Part name	Qty
	2755000	シリコンタンク (上)
	0070200	平小ネジ /M4X10
	2755020	糸案内
	2755030	フェルト
	2755010	蓋
	2755700	シリコンタンク (下)
	2755720	継手ネジ
	2089490	Oリング
	2755710	蓋
	275576-910	針冷却器
	2755730	継手ネジ
	007017A0	十字穴ナベ小ネジ /M4X5
	2021740	給油紐
	2130900	フェルト
	2107660	止ピン

Page 36

Pegasus EX5100 parts on page 36
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38

Page 37 — THREAD STAND

Pegasus EX5100 parts on page 37
Part number	Part name	Qty
000100B9P0	糸立（組）（４本立） THREAD STAND ASSY. (4-SPOOL)	1
000100C9P0	糸立（組）（３本立） THREAD STAND ASSY. (3-SPOOL)	1
000101-PA0	スタンド棒（上） THREAD BAR (UPPER)	1
000102-PA0	スタンド棒（下） THREAD BAR (LOER)	1
0001030	ジョイント JOINT	1
004066-HU0	ナベ小ネジ /M5X14 SCREW	2
004067-HU0	六角ナット /M5 NUT	2
000104-PA0	ブラケット（３本立） BRACKET (3-SPOOL)	1
000104APA0	ブラケット（２本立） BRACKET (2-SPOOL)
0001160	ホルダ HOLDER	1
004068-HU0	ナベ小ネジ /M6X16 SCREW	1
0001050	糸道棒 SPOOL PIN	3
303067A0	バネ座金 WASHER	3
004067-HU0	六角ナット /M5 NUT	3
000106-PA0	受皿 SPOOL TRAY	3
0001070	ウレタン CUSHON	3
000108-PA0	ユレ止メ SPOOL RETAINING FIN	3
000109-PA0	ブラケット BRACKET	1
0041130	ナベ小ネジ /M4X20 SCREW	1
0048030	六角ナット /M4 NUT	1
0001100	糸道棒 THREAD GUIDE BAR	1
004065-HU0	ナベ小ネジ /M4X12 SCREW	1
0048030	六角ナット /M4 NUT	1
000111-PA0	ブラケット BRACKET	1
004065-HU0	ナベ小ネジ /M4X12 SCREW	1
0048030	六角ナット /M4 NUT	1
000112A0	糸道棒（５本立） THREAD GUIDE BAR (5-SPOOL)
000112B0	糸道棒（３本立） THREAD GUIDE BAR (3-SPOOL)	1
004065-HU0	ナベ小ネジ /M4X12 SCREW	1
0048030	六角ナット /M4 NUT	1
000104-PA0	ブラケット（３本立） BRACKET (3-SPOOL)	1
000104APA0	ブラケット（２本立） BRACKET (2-SPOOL)
0001160	ホルダ HOLDER	1
004068-HU0	ナベ小ネジ /M6X16 SCREW	1
0001130	糸道 THREAD GUIDE	3
0001140	キャップ CAP	1
0001150	座金 WASHER	2
0001170	バネ座金 WASHER	1
007370-HU0	六角ナット /M16 NUT	1

Page 38

Pegasus EX5100 parts on page 38
Ref	Part number	Part name	Qty
	1	BRACKET
	2	WASHER
	3	SCREW
	4	WASHER
	5	GEAR
	6	WASHER
	7	WASHER
	8	SCREW
	9	RUBBER FOOT
	10	BRACKET
	11	COVER
	12	COVER
	13	SCREW
	14	BRACKET
	15	WASHER
	16	SCREW
	17	WASHER
	18	SCREW

Page 39

Pegasus EX5100 parts on page 39
Ref	Part number	Part name	Qty
	2760170	据付板
	0097540	ハンガーボルト(セット)
	2063360	半汎用ナット
	2054670	スペーサ
	2403040	歯付座金
	263370	座金
	2014770	バネ座金
	0045750	六角穴ボルト/M8X45
	179483-050	クッションゴム
	2054730	クッションゴム(組)
	276002-UA0	シュータ(上)
	276003-UA0	シュータ(下)
	0049040	丸皿小ネジ/3.5
	2760040	取付板
	3030260	座金
	0041090	十字穴付バインド小ネジ/M4X10
	2401040	座金
	0041090	十字穴付バインド小ネジ/M4X10

Page 40

Pegasus EX5100 parts on page 40
Ref	Part number	Part name
1	EX5104-02,04	Plain seaming
2	EX5104-02,04	Plain seaming
3	EX5104-02,04	Plain seaming
4	EX5104-02,04	Plain seaming
5	EX5104-02,04	Plain seaming
6	EX5104-02,04	Plain seaming
1	EX5114-03,04	Plain seaming
2	EX5114-03,04	Plain seaming
3	EX5114-03,04	Plain seaming
4	EX5114-03,04	Plain seaming
5	EX5114-03,04	Plain seaming
6	EX5114-03,04	Plain seaming
7	EX5105-12	Blindstitch hemming
8	EX5105-12	Blindstitch hemming
9	EX5105-12	Blindstitch hemming
10	EX5105-12	Blindstitch hemming
11	EX5105-12	Blindstitch hemming
12	EX5105-12	Blindstitch hemming
13	EX5105-12	Blindstitch hemming
14	EX5105-12	Blindstitch hemming
15	EX5105-12	Blindstitch hemming
16	EX5105-12	Blindstitch hemming
17	EX5105-12	Blindstitch hemming
18	EX5105-12	Blindstitch hemming
19	EX5105-12	Blindstitch hemming
20	EX5105-12	Blindstitch hemming
21	EX5105-12	Blindstitch hemming
22	EX5105-12	Blindstitch hemming
23	EX5105-12	Blindstitch hemming
24	EX5105-12	Blindstitch hemming
25	EX5105-12	Blindstitch hemming
26	EX5105-12	Blindstitch hemming
27	EX5105-12	Blindstitch hemming
28	EX5105-12	Blindstitch hemming
29	EX5105-12	Blindstitch hemming
30	EX5105-12	Blindstitch hemming
31	EX5105-12	Blindstitch hemming
32	EX5105-12	Blindstitch hemming
33	EX5105-12	Blindstitch hemming
34	EX5105-12	Blindstitch hemming
35	EX5105-12	Blindstitch hemming
36	EX5105-12	Blindstitch hemming
37	EX5105-12	Blindstitch hemming
38	EX5105-12	Blindstitch hemming
39	EX5105-12	Blindstitch hemming
40	EX5105-12	Blindstitch hemming
41	EX5105-12	Blindstitch hemming
42	EX5105-12	Blindstitch hemming
43	EX5105-12	Blindstitch hemming
44	EX5105-12	Blindstitch hemming
45	EX5105-12	Blindstitch hemming
41	EX5114-92M2	Blindstitch hemming

Page 41 — SPECIFIC PARTS(1)

Pegasus EX5100 parts on page 41
Part number	Part name	Qty
XXXXXX	押工	1
XXXXXX	押工爪	1
2115570	カール止メ	1
0013330	平小ネジ /C1X4	1
2116000	押工補助板	1
0050300	平ネジ /C1X2.3	1
XXXXXX	押工	1
XXXXXX	押工爪	1
2105840	押工補助板	1
0050300	平ネジ /C1X2.3	1
2105850	座金	1
2106850	ブラケット (組)	1
2106800	ブラケット	1
2106810	ヒンジ	1
0051840	段ネジ /C5	1
2011910	皿バネ	1
0030440	六角ナット /C5	1
2106820	座金	1
0050530	平小ネジ /C4X4.8	1
2106830	ピン	1
2106840	板バネ	1
0029060	平小ネジ /C4X2.6	1
0070200	平小ネジ /M4X10	1
2012520	バネ座金	1
210691A910	定規台 (セット)	1
205361A0	定規台	1
0050570	平小ネジ /C3X5	1
2106890	ブラケット	1
0051570	平小ネジ /C3X4.5	2
0024300	段ネジ /C3	1
2106900	ブラケット	1
0050880	六角ボルト /C4X7.5	2
1670660	座金	2
0029050	平小ネジ /C5X4.5	1
1371420	座金	1
2106920	ストッパ	1
0012060	平小ネジ /C4X5.3	1
2130950	補助板	1
0012290	平小ネジ /C3X4.5	2
0050570	平小ネジ /C3X5	1
201211C910	案内 (組) (40MM)	1
2058350	定規	1
0052990	平小ネジ /C3X2.6	1
303312A0	ストッパ	1
3033130	クランプ	1

Page 42

Pegasus EX5100 parts on page 42
Ref	Part number	Part name
1	1	BRACKET
2	2	BRACKET
3	3	SCREW
4	4	BRACKET
5	5	SCREW
6	6	BRACKET
7	7	SCREW
8	8	BRACKET
9	9	SCREW
10	10	BRACKET
11	11	SCREW
12	12	BRACKET
13	13	SCREW
14	14	BRACKET

Page 43 — SPECIFIC PARTS(2)

Pegasus EX5100 parts on page 43
Ref	Part number	Part name	Qty
	XXXXXX	押工(組)
	2771790	ブラケット
	0070310	平小ネジ /M2.5X4
	213677A0	ガイドA
	0056150	平ネジ /C1X2.6
	213678A0	ガイドB
	0029220	平ネジ /C1X5.5
	2136720	押工
	XXXXXX	押工爪
	2740190	板バネ
	0050890	平小ネジ /C3X5.45
	2116000	押工補助板
	0050300	平ネジ /C1X2.3
	274025A0	フィンガーガード

Page 44

Pegasus EX5100 parts on page 44
Ref	Part number	Part name
1	1	CLUTCH
2	2	BRACKET
3	3	SPRING
4	4	BRACKET
5	5	BRACKET
6	6	SCREW
7	7	WASHER
8	8	SCREW
9	9	BRACKET
10	10	BRACKET
11	11	WASHER
12	12	SCREW
13	13	BRACKET
14	14	SCREW
15	15	BRACKET
16	16	SCREW
17	17	BRACKET
18	18	NUT
19	19	BRACKET
20	20	SCREW
21	21	BRACKET
22	22	BRACKET
23	23	BRACKET
24	24	SCREW
25	25	PIN
26	26	SCREW
27	27	COLLAR
28	28	SCREW

Page 45 — SPECIFIC PARTS(3)

Pegasus EX5100 parts on page 45
Part number	Part name	Qty
305276-910	ファン (組)	1
XXXXXX	押工 (組)	1
2136640	ガイド (A)	1
0029220	平ネジ/C1X5.5	2
2136650	ガイド (B)	1
0029220	平ネジ/C1X5.5	1
2136660	ガイド (C)	1
0029220	平ネジ/C1X5.5	1
213659-910	押工	1
XXXXXX	押工爪	1
2740190	板バネ	1
0050890	平小ネジ/C3X5.45	1
2116000	押工補助板	1
0050300	平ネジ/C1X2.3	1
2746010	ブラケット	1
0070310	平小ネジ/M2.5X4	2
2136740	ガイド A	1
0056150	平ネジ/C1X2.6	2
2746020	ガイド B	1
0029220	平ネジ/C1X5.5	1
XXXXXX	押工	1
XXXXXX	押工爪	1
2780210	押工補助板	1
0050300	平ネジ/C1X2.3	1
2052690	平行ピン	1
2750000	糸道	1
350188A0	スペーサ	2
0070720	平小ネジ /M4X35	2

Page 46

Pegasus EX5100 parts on page 46
Ref	Part number	Part name
1	1	SHAFT
2	2	BEARING
3	3	SCREW
4	4	WASHER
5	5	SCREW
6	6	WASHER
7	7	SCREW
8	8	NUT
9	9	BRACKET
10	10	SCREW
11	11	WASHER
12	12	WASHER
13	13	CYLINDER
14	14	VALVE
15	15	BRACKET

Page 47

Pegasus EX5100 parts on page 47
Ref	Part number	Part name	Qty
1	2726240	段付ピン SHOULDER PIN	1
2	2403110	座金 WASHER	2
3	2726280	座金 WASHER	1
4	272626-920	レバー LEVER	1
5	0045310	六角穴ボルト /M5X12 BOLT	1
6	2011070	送リ台案内角玉 BLOCK	1
7	0073580	段ネジ /M5 SCREW	1
8	0048200	六角ナット /M5 NUT	1
9	2726250	ブラケット BRACKET	1
10	0045150	六角穴ボルト /M6X14 BOLT	2
11	2042930	バネ座金 WASHER	2
12	2024330	座金 WASHER	2
13	5131180	エアシリンダ AIR CYLINDER	1
14	5270110	スピードコントローラ SPEED CONTROLLER	2
15	2726270	レバー LEVER	1

Page 48

Pegasus EX5100 parts on page 48
Ref	Part number	Part name	Qty
15	EH001A	SET UP INSTRUCTION
	EX5114-92M2	多用途（Versatile）

Page 49

Pegasus EX5100 parts on page 49
Ref	Part number	Part name	Qty
1	270174-910	クロスプレート（組）	1
2	270170-910	クロスプレート	1
3	2042180	板バネ	1
4	200162A0	座金	1
5	0050530	平小ネジ /C4X4.8	2
6	005121A0	六角ボルト /C4X16	1
7	0030910	六角ナット /C4	1
8	2048880	皿バネ	2
9	0048080	六角ナット /M8	2
10	2701730	ブラケット	1
11	007022A0	十字穴ナベ小ネジ /M4X14	2
12	2403050	防振ゴム	2
13	3050140	ブラケット	1
14	0070080	平小ネジ /M3X4	2
15	2052690	平行ピン	1
16	XXXXXX	押エ	1
17	XXXXXX	押エ爪	1
18	2105840	押エ補助板	1
19	2105850	座金	1
20	0050300	平ネジ /C1X2.3	1
21	2403120	座金	1
22	2106850	ブラケット（組）	1
23	2106800	ブラケット	1
24	2106810	ヒンジ	1
25	0051840	段ネジ /C5	1
26	2011910	皿バネ	1
27	0030440	六角ナット /C5	1
28	2106820	座金	1
29	0050530	平小ネジ /C4X4.8	1
30	2106830	ピン	1
31	2106840	板バネ	1
32	0029060	平小ネジ /C4X2.6	1
33	0070200	平小ネジ /M4X10	1
34	2012520	バネ座金	1
35	2106860	当定規台（組）	1
36	2106870	当定規台	1
37	0050880	六角ボルト /C4X7.5	2
38	1670660	座金	2
39	0012020	平小ネジ /C4X7	1
40	1670660	座金	1
41	2046670	当定規	1

Page 50 — EX5100 GAUGE PARTS LIST(1)

Pegasus EX5100 parts on page 50
Part number	Part name	Qty
213111-300	NEEDLE PLATE	3
277409-16F0	MAIN FEED DOG ASSY.	4
277404-16F0	AUX.FEED DOG	4
211987C0	DIFF.FEED DOG	4
2103700 #1	PRESSER FOOT	3
277062A0 #15	PRESSER FOOT FINGER.	4
2770600	UPPER LOOPER	4
2103710 #2	LOWER LOOPER	4
213111-400	NEEDLE PLATE	4
213111-500	NEEDLE PLATE	5
213110-300	NEEDLE PLATE	3
277408-16F0	MAIN FEED DOG ASSY.	4
213110-400	NEEDLE PLATE	4
213110-500	NEEDLE PLATE	5
213112-300	NEEDLE PLATE	3
213112-400	NEEDLE PLATE	4
2105030 #5	PRESSER FOOT	3
277062B0 #18	PRESSER FOOT FINGER.	4
2770010	UPPER LOOPER	4
2103740 #7	LOWER LOOPER	4
213112-500	NEEDLE PLATE	5
2770630 #19	PRESSER FOOT	4
213108A0	LOWER KNIFE	3
201121A0	UPPER KNIFE	4
2131070	NEEDLE GUARD FRONT	4
2770610	NEEDLE GUARD REAR	4
179630-920	NEEDLE HOLDER	4
DCX27 #9	NEEDLE	4
2131080	LOWER KNIFE	4
213108A0	LOWER KNIFE	3
277022-920	NEEDLE HOLDER	4
DCX27 #9	NEEDLE	4
2131080	LOWER KNIFE	4
213108A0	LOWER KNIFE	3
201121A0	UPPER KNIFE	4
2131070	NEEDLE GUARD FRONT	4
2770610	NEEDLE GUARD REAR	4
179630-920	NEEDLE HOLDER	4
DCX27 #11	NEEDLE	4

Page 51 — EX5100 GAUGE PARTS LIST(2)

Pegasus EX5100 parts on page 51
Part number	Part name	Qty
213110-300	NEEDLE PLATE	3
213110-400	NEEDLE PLATE	4
277408-16F0	MAIN FEED DOG ASSY.	(2)
213103-160	MAIN FEED DOG	(2)
277404-16F0	AUX.FEED DOG
211987C0	DIFF.FEED DOG
2103700	PRESSER FOOT	#1
2770630	PRESSER FOOT FINGER	#19
2770600	UPPER LOOPER
2103710	LOWER LOOPER	#2
213110-500	NEEDLE PLATE	5
213113-300	NEEDLE PLATE	3
213113-400	NEEDLE PLATE	4
277409-16F0	MAIN FEED DOG ASSY.	(2)
213117-160	MAIN FEED DOG	(2)
277404-16F0	AUX.FEED DOG
211987C0	DIFF.FEED DOG
2105030	PRESSER FOOT	#5
2770630	PRESSER FOOT FINGER	#19
2770600	UPPER LOOPER
2103740	LOWER LOOPER	#7
213113-500	NEEDLE PLATE	5
213112-300	NEEDLE PLATE	3
213112-400	NEEDLE PLATE	4
277408-16F0	MAIN FEED DOG ASSY.	(2)
213103-160	MAIN FEED DOG	(2)
277404-16F0	AUX.FEED DOG
211987C0	DIFF.FEED DOG
2105030	PRESSER FOOT	#5
2770630	PRESSER FOOT FINGER	#19
2770600	UPPER LOOPER
2103740	LOWER LOOPER	#7
213112-500	NEEDLE PLATE	5
213110-300	NEEDLE PLATE	3
213110-400	NEEDLE PLATE	4
277407-16F1	MAIN FEED DOG ASSY.
213103-160	MAIN FEED DOG	(2)
277402-16F0	AUX.FEED DOG
201152E0	DIFF.FEED DOG
277062A0	PRESSER FOOT	#15
2770600	UPPER LOOPER
2771150	LOWER LOOPER	#10
213110-500	NEEDLE PLATE	5
213108A0	LOWER KNIFE	3
201121A0	UPPER KNIFE	4
2131070	NEEDLE GUARD FRONT
2770610	NEEDLE GUARD REAR
179630-920	NEEDLE HOLDER
2131080	LOWER KNIFE	4
DCX27	NEEDLE	#11
201121A0	UPPER KNIFE	4
2131080	LOWER KNIFE	4
2131070	NEEDLE GUARD FRONT
2770610	NEEDLE GUARD REAR
277022-920	NEEDLE HOLDER
DCX27	NEEDLE	#11
201121A0	UPPER KNIFE	4
2131080	LOWER KNIFE	4
2131070	NEEDLE GUARD FRONT
2770610	NEEDLE GUARD REAR
277022-920	NEEDLE HOLDER
DCX27	NEEDLE	#11
213108A0	LOWER KNIFE	3
201121A0	UPPER KNIFE	4
2131070	NEEDLE GUARD FRONT
2770610	NEEDLE GUARD REAR
179630-920	NEEDLE HOLDER
2131080	LOWER KNIFE	4
DCX27	NEEDLE	#9

Page 52 — EX5100 GAUGE PARTS LIST(3)

Pegasus EX5100 parts on page 52
Part number	Part name	Qty
277178-910	PRESSER FOOT	4
277509-400	NEEDLE PLATE	4
277422-16F0	MAIN FEED DOG ASSY.	4
277403-16F0	MAIN FEED DOG	4
277752A130	MAIN FEED DOG	4
277404-16F0	AUX. FEED DOG	4
210371B0	PRESSER FOOT FINGER	4
2770620	UPPER LOOPER	4
2770600	LOWER LOOPER	4
213670-910	PRESSER FOOT	4
277509-400	NEEDLE PLATE	4
277422-16F0	MAIN FEED DOG ASSY.	4
277403-16F0	MAIN FEED DOG	4
277752A130	MAIN FEED DOG	4
277404-16F0	AUX. FEED DOG	4
2136720	DIFF. FEED DOG	4
210371B0	PRESSER FOOT FINGER	4
277062B0	UPPER LOOPER	4
2770010	LOWER LOOPER	4
213109-200	NEEDLE PLATE	2
213109-300	NEEDLE PLATE	3
277407-16F1	MAIN FEED DOG ASSY.	3
277401-16F0	MAIN FEED DOG	3
213103-160	MAIN FEED DOG	3
277402-16F0	AUX. FEED DOG	3
201152E0	DIFF. FEED DOG	3
2105030	PRESSER FOOT FINGER	3
277062C0	UPPER LOOPER	3
2770600	LOWER LOOPER	3
213100-400	NEEDLE PLATE	4
2771030	PRESSER FOOT FINGER	4
DCX27	NEEDLE	4
201121A0	UPPER KNIFE	4
2131080	LOWER KNIFE	4
2131070	NEEDLE GUARD FRONT	4
2770610	NEEDLE GUARD REAR	4
179630-920	NEEDLE HOLDER	4
DCX27	NEEDLE	4
201121A0	UPPER KNIFE	4
2131080	LOWER KNIFE	4
2131070	NEEDLE GUARD FRONT	4
2770610	NEEDLE GUARD REAR	4
277022-920	NEEDLE HOLDER	4
DCX27	NEEDLE	2
213109-200	NEEDLE PLATE	2
201121A0	UPPER KNIFE	2
2131080	LOWER KNIFE	2
2131070	NEEDLE GUARD FRONT	2
2770610	NEEDLE GUARD REAR	2
DCX27	NEEDLE	3
277022-920	NEEDLE HOLDER	3

Page 53 — THREADING DIAGRAM

Pegasus EX5100 parts on page 53
Ref	Part number	Part name
1	9A01150	EX5104-02, 04 EX5105-12
1	9A01160	EX5104-D-52D1 EX5114-03, 04, 92M2
1	9A01170	EX5104-52D

Page 54

Pegasus EX5100 parts on page 54
Ref	Part number	Part name
1	000100B9P0	35
17	0045460	11
30	007020A0	17
9	2021750	31
3	2115570	39
1	000100C9P0	35
11	0045470	21
16	007020A0	23
19	2021760	13
5	2116000	39
2	000101-PA0	35
18	0045540	7
16	0070210	21
15	2021770	11
5	2116000	39
3	000102-PA0	35
20	0045540	7
13	007021A0	5
34	2021990	29
12	2116000	41
4	0001030	35
24	0045540	7
25	007021A0	5
38	2021990	29
15	2116180	29
7	000104-PA0	35
9	0045540	11
11	007021A0	29
2	202287A0	29
18	212978-910	29
30	000104-PA0	35
25	0045540	11
2	007022A0	5
12	2024330	45
19	2129810	29
8	000104APA0	35
28	0045540	11
26	007022A0	5
19	2025220	17
12	2129870	9
31	000104APA0	35
24	0045540	17
2	007022A0	13
11	2025770	11
31	213060A910	11
11	0001050	35
11	0045720	17
2	007022A0	15
17	2028490	25
16	213062A0	7
14	000106-PA0	35
10	0045740	5
11	007022A0	47
19	2028490	25
21	2130630	7
15	0001070	35
8	0045750	37
2	007023A0	11
3	2028750	7
23	2130840	21
16	000108-PA0	35
60	0045840	17
3	007023A0	13
16	2028750	27
14	2130900	33
17	000109-PA0	35
3	0045940	23
3	007023A0	15
13	204052A0	15
25	213094-910	7
20	0001100	35
17	0045960	7
2	007023A0	21
9	204052A0	21
38	2130950	39
23	000111-PA0	35
25	0048000	29
34	0070310	11
61	2041850	17
18	213264-910	21
26	000112A0	35
19	0048030	35
3	0070310	41
6	2041850	19
23	2132730	7
27	000112B0	35
22	0048030	35
16	0070310	43
27	2041850	29
9	213659-910	43
34	0001130	35
25	0048030	35
31	0070330	13
4	2041850	31
3	2136640	43
35	0001140	35
29	0048030	35
22	0070350	11
3	2042180	47
5	2136650	43
36	0001150	35
18	0048050	23
8	0070380	17
24	2042930	9
7	2136660	43
9	0001160	35
9	0048080	47
32	0070390	13
11	2042930	45
8	2136720	41
32	0001160	35
8	0048200	45
5	0070410	13
41	2046670	47
17	2136740	43
37	0001170	35
13	0049040	37
5	0070410	15
8	2048880	47
4	213677A0	41
39	0012020	47
6	0050300	39
68	0070410	17
25	2052690	43
6	213678A0	41
37	0012060	39
10	0050300	39
13	0070410	27
15	2052690	47
24	2330350	13
39	0012290	39
13	0050300	41
34	0070440	5
26	205361A0	39
17	2400340	9
4	0013330	39
14	0050300	43
23	0070541	13
4	2054670	37
14	240043A0	5
30	0024300	39
24	0050300	43
4	0070580	19
10	2054730	37
67	2400550	17
34	0029050	39
20	0050300	47
23	0070590	19
42	2058350	39
4	2400940	3
22	0029060	39
19	0050530	39
13	0070600	23
8	2062330	29
8	2400970	31
32	0029060	47
5	0050530	47
2	0070620	7
3	2063360	37
12	2400970	31
7	0029220	41
29	0050530	47
36	0070620	11
12	2064310	29
11	2401020	13
4	0029220	43
27	0050570	39
12	0070620	27
5	2064571	5
17	2401040	37
6	0029220	43
40	0050570	39
5	0070660	7
6	2066820	5
12	240201-920	13
8	0029220	43
16	0050600	29
28	0070720	43
37	2068400	29
10	240235-920	21
17	0030440	39
12	005082A0	25
58	0070820	17
10	2082350	11
8	2402920	11
27	0030440	47
32	0050880	39
2	0070820	27
22	2082350	17
23	2402920	17
7	0030910	47
30	0050890	23
8	0070820	27
8	2084480	25
3	2402990	3
16	004009-1HC0	25
11	0050890	41
6	0071050	23
11	2084490	25
18	2403010	5
21	004065-HU0	35
12	0050890	43
13	0071100	13
2	2085490	23
62	2403030	17
24	004065-HU0	35
6	005121A0	47
8	0071390	19
19	2087730	23
5	2403040	37
28	004065-HU0	35
29	0051570	39
9	0071430	9
8	2089490	33
4	2403050	5
5	004066-HU0	35
15	0051840	39
48	0071430	17
20	2094080	29
30	2403050	5
6	004067-HU0	35
25	0051840	47
6	0071430	31
21	2094090	29
12	2403050	47
13	004067-HU0	35
43	0052990	39
13	0071500	11
23	2094100	29
14	2403060	9
10	004068-HU0	35
3	0053138B0	29
17	0071500	13
21	2100440	5
12	2403100	3
33	004068-HU0	35
35	0054920	17
10	0071610	19
15	2100560	9
20	2403100	11
16	0041090	37
5	0056150	41
30	0071630	27
16	2100570	9
12	2403110	15
18	0041090	37
18	0056150	43
30	0071700	11
3	2101290	17
2	2403110	45
18	0041130	35
35	0070080	13
23	0071710	23
4	210130A0	17
14	2403120	13
41	004211-HU0	29
33	0070080	23
11	0071740	15
2	2101820	3
21	2403120	47
15	0045010	15
17	0070080	27
17	0071750	23
10	210201-SD0	29
17	2403220	19
28	0045100	13
22	0070080	27
31	0071760	5
40	2102140	29
5	2403250	3
8	0045110	7
14	0070080	47
22	0071960	7
6	2103070	7
29	2403260	27
10	0045140	17
17	0070090	5
45	0072910	17
10	2103190	25
36	2403280	29
14	0045140	17
34	0070090	23
53	0072920	17
1	210529-9T0	25
10	2403300	9
30	0045140	29
24	0070100	21
10	0073550	7
18	210529-9T0	25
11	2403350	9
10	0045150	45
5	0070110	9
7	0073580	45
5	210530-9T0	25
9	2403380	15
3	0045220	9
7	0070110	9
38	007370-HU0	35
3	210531-9T0	25
5	2403390	29
17	0045220	29
24	0070110	29
36	0084210	13
9	2105840	39
64	2404040	17
28	0045220	29
33	0070120	27
2	0097540	37
18	2105840	47
41	240454-20	17
23	0045230	9
22	0070120	29
35	1371420	39
11	2105850	39
17	2404840	17
51	0045280	17
36	0070130	17
33	1670660	39
19	2105850	47
8	2405030	9
26	0045290	29
39	0070130	17
38	1670660	47
10	210586A0	13
44	2405040	17
4	0045310	29
13	0070130	21
40	1670660	47
7	2106790	3
47	2405050	17
5	0045310	45
17	007013A0	15
19	179009-050	11
8	2106790	3
16	2405171	17
6	0045330	11
20	007017A0	5
22	179130-050	13
9	2106790	3
22	2405180	21
8	0045330	13
22	007017A0	5
9	179483-050	37
13	2106800	39
18	2405590	19
7	0045330	15
26	007017A0	7
14	179712-050	21
23	2106800	47
21	2520690	19
21	0045330	17
12	007017A0	33
33	1L700400000	29
14	2106810	39
13	2526580	19
26	0045330	17
24	0070180	27
18	2000200	17
24	2106810	47
25	2570100	27
3	0045330	19
9	007018A0	5
31	2001360	29
18	2106820	39
6	263370	37
4	0045330	21
15	007018A0	19
35	2001360	29
28	2106820	47
7	263543-TA0	25
8	0045340	23
14	007018A0	25
4	200162A0	47
20	2106830	39
9	263544-TA0	25
11	0045350	5
19	0070190	21
20	2005550	19
30	2106830	47
12	270014A0	5
5	0045350	17
26	0070190	23
1	2010020	3
21	2106840	39
16	2700180	5
4	0045380	11
20	0070190	27
18	2010220	11
31	2106840	47
29	270024-9U0	5
56	0045380	17
10	007019A0	3
2	2010370	25
12	2106850	39
27	2700250	5
65	0045380	17
28	007019A0	5
4	2010680	25
22	2106850	47
1	270032	7
6	0045380	21
14	007019A0	7
6	2010860	25
35	2106860	47
4	2700341	7
22	0045410	9
32	007019A0	11
6	2011070	45
36	2106870	47
6	2700470	3
15	0045430	5
2	0070200	33
16	2011910	39
28	2106890	39
7	2700680	7
63	0045430	17
23	0070200	39
26	2011910	47
31	2106900	39
32	270083B9U0	5
21	0045430	21
33	0070200	47
41	201211C910	39
25	210691A910	39
13	2701450	7
5	0045430	27
24	007020A0	5
24	2012520	39
36	2106920	39
1	270148-SD0	5
10	0045430	31
19	007020A0	9
34	2012520	47
15	2107660	33
3	2701490	5
13	0045430	31
24	007020A0	5
7	2014770	37
22	2113010	19
7	270150-UD0	5
20	0045450	13
19	007020A0	9
28	2016290	17
13	2115260	9
8	2701510	5
17	0045460	11
30	007020A0	17
13	2021740	33
18	2115280	9
19	2701520	5

Pegasus EX5100 — parts catalog

Page 1 — EX5100 Series Cylinder bed overedgers Parts Catalog

EX5100 EX5100 Series シリンダベッド型オーバーロックミシン Cylinder bed overedgers Parts Catalog PEGASUS jintex.in

Page 2 — INTRODUCTION

パーツカタログの見方 INTRODUCTION このパーツカタログは、2003年12月製造中のEX5100 シリーズのミシンを次の要領で編集しています。 This parts catalog covers the EX5100 series machine manufactured in December, 2003. 2 ~ 47 頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。 The components of EX5100 series are arranged according to the mechanism on pages 2-47. The illustrations are on left pages and the part numbers on right pages. The illustrated part and its part number are assigned the same reference number. パーツリストの部品番号の表記が XXXXXX の部品は、特定の形式 (サブクラス) にのみ使用されているゲージパ一ツ部品で、形式によって変わります。形式ごとの部品番号はゲージパーツ表 (48 ~ 50 頁) に一括して記載しています。 "XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 48-50). 巻末には部品番号インデックスを記載し、部品番号だけで、その図解・名称などが容易に引き出せます。 The index of part numbers are listed at the back of this book for quick reference. 部品を御注文いただく時は、部品番号を明示してください。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください。 To place an order for any part, please specify the part number. Note that the contents of this book are subject to change for improvement without prior notice. 掲載機種 (Models inserted) EX5100 Series EX5104-02/233 EX5104-02/233N EX5114-03/333N EX5104-04/433 EX5104-04/433N EX5114-04/433 EX5105-12/223N EX5104-62D/333 EX5104-D-62D1/333 EX5114-92M2/223N jintex.in

Page 3 — TABLE OF CONTENTS

目次頁ベッド機構 2 ~ 3 カバー機構 (1) 4 ~ 5 カバー機構 (2) 6 ~ 7 クランクシャフト機構 8 ~ 9 針振り機構 10 ~ 11 上ルーバー機構 12 ~ 13 下ルーバー機構 14 ~ 15 送り機構 (1) 16 ~ 17 送り機構 (2) 18 ~ 19 上下メス機構 20 ~ 21 押工機構 22 ~ 23 糸調子機構 24 ~ 25 糸道・糸繰り関係 26 ~ 27 給油機構 (1) 28 ~ 29 給油機構 (2) 30 ~ 31 H.R. 装置 32 ~ 33 糸立台 34 ~ 35 半沈床式据付付属品 36 ~ 37 専用部品 (1) EX5104-02,04,EX505-12,EX5114-03,04,92M2 38 ~ 39 専用部品 (2) EX5104-52D,52D/MC310,311 40 ~ 41 専用部品 (3) EX5104-52D/MC501,D-52D1/MC400,401 42 ~ 43 専用部品 (4) EX5104-D-52D1/MC 44 ~ 45 専用部品 (5) EX5114-92M2 46 ~ 47 ゲージパーツ表 48 ~ 50 糸通し図一覧 51 インデックス 52 ~ 53 TABLE OF CONTENTS page MACHINE BED FRAME 2 ~ 3 COVER (1) 4 ~ 5 COVER(2) 6 ~ 7 CRANKSHAFT DRIVE MECHANISM 8 ~ 9 NEEDLE DRIVE MECHANISM 10 ~ 11 UPPER LOOPER DRIVE MECHANISM 12 ~ 13 LOWER LOOPER DRIVE MECHANISM 14 ~ 15 FEED MECHANISM(1) 16 ~ 17 FEED MECHANISM(2) 18 ~ 19 KNIFE DRIVE MECHANISM 20 ~ 21 PRESSER FOOT MECHANISM 22 ~ 23 THREAD TENSION MECHANISM 24 ~ 25 THREAD GUIDE & THREAD TAKEU P 26 ~ 27 LUBRICATION MECHANISM(1) 28 ~ 29 LUBRICATION MECHANISM(2) 30 ~ 31 H.R. DEVICE 32 ~ 33 THREAD STAND 34 ~ 35 PARTS FOR SEMI-SUBMERGED INSTALLATION 36 ~ 37 SPECIFIC PARTS(1) EX5104-02,03,EX5105-12,EX5114-03,04,92M2 38 ~ 39 SPECIFIC PARTS(2) EX5104-52D,52D/MC310,311 40 ~ 41 SPECIFIC PARTS(3) EX5104-52D/MC501,D-52D1/MC400,401 42 ~ 43 SPECIFIC PARTS(4) EX5104-D-52D1/MC 44 ~ 45 SPECIFIC PARTS(5) EX5114-92M2 46 ~ 47 GAUGE PARTS LIST 48 ~ 50 THREADING DIAGRAM 51 INDEX 52 ~ 53 1 jintex.in

Page 4

EXT5100を除 Except EXT5100 1 EX SERIES PEGASUS TYPE SPEC CODE 2 jintex.in

Page 5 — MACHINE BED FRAME

ベッド機構 REF.NO. PART NO. 1 2010020 2 2101820 3 2402990 4 2400940 5 2403250 6 2700470 7 2106790 8 2106790 9 2106790 10 007019A0 11 9A30710 12 2403100 部品名称スプリングピンスプリングピンロールピン平行ピンパイプ足ピンピンピンピン十字穴ナベ小ネジ/M4X8 アースラベル栓 MACHINE BED FRAME DESCRIPTION PIN PIN PIN PIN PIPE BED PIN PIN PIN PIN SCREW EARTH LABEL PLUG QT. 1 1 1 2 2 4 2 2 2 3 1 1 3 jintex.in

Page 6

4 jintex.in

Page 7 — カバー機構(1) COVER (1)

カバー機構(1) COVER (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270148-SD0 上カバー TOP COVER 1 2 007022A0 十字穴ナベ小ネジ/M4X14 SCREW 4 3 2701490 ガスケット GASKET 1 4 2403050 防振ゴム RUBBER CUSHION 3 5 2064571 オイル窓 OIL SIGHT WINDOW 1 6 2066820 ガスケット GASKET 1 7 270150-UD0 前カバー(右) FRONT COVER (RIGHT) 1 8 2701510 前カバー(左) FRONT COVER (LEFT) 1 9 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 2 10 0045740 六角穴止ネジ/M3X12 SCREW 1 11 0045350 六角穴止ネジ/M3X4 SCREW 1 12 270014A0 ヒンジ HINGE 2 13 007021A0 十字穴ナベ小ネジ/M4X12 SCREW 1 14 240043A0 平行ピン PIN 2 15 0045430 六角穴止ネジ/M4X4 SCREW 1 16 2700180 ラッチ LATCH 1 17 0070090 平小ネジ/M3X5 SCREW 1 18 2403010 圧縮バネ SPRING 1 19 2701520 ラッチ LATCH 1 20 007017A0 十字穴ナベ小ネジ/M4X5 SCREW 1 21 2100440 板バネ FLAT SPRING 1 22 007017A0 十字穴ナベ小ネジ/M4X5 SCREW 1 23 2701530 カバー COVER 1 24 007020A0 十字穴ナベ小ネジ/M4X10 SCREW 2 25 007021A0 十字穴ナベ小ネジ/M4X12 SCREW 1 26 007022A0 十字穴ナベ小ネジ/M4X14 SCREW 1 27 2700250 ファンカバー FAN COVER 1 28 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 2 29 270024-9U0 ベルトカバー(組) BELT COVER ASSY. 1 30 2403050 防振ゴム RUBBER CUSHION 1 31 0071760 平小ネジ/M6X14 SCREW 3 32 270083B9U0 側面カバー(組) SIDE COVER ASSY. 1 33 274011-910 押工棒 PRESSER BAR 1 34 0070440 皿小ネジ/M4X10 SCREW 4 35 9A30670 操作注意ラベル CAUTION LABEL 1 36 9A30690 ケガ注意ラベル CAUTION LABEL 1 37 9A30720 回転方向指示ラベル LABEL 1 38 9A31261 ラベル LABEL 1 39 XXXXXX 糸通シ図 THREADING DIAGRAM 1 ● XXXXXX は糸通し図です。部品番号は 51 頁の糸通し図一覧を参照してください。 ● "XXXXXX" represents the thread diagram. Please refer to the thread diagram list (page 51). 5 jintex.in

Page 8

EX5104-52D,D-52D1を除く Except EX5104-52D,D-52D1 6 jintex.in

Page 9 — カバー機構 (2)

カバー機構 (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270032 アイガード EYE GUARD 1 2 0070620 平小ネジ /M3X6 SCREW 2 3 2028750 座金 WASHER 2 4 2700341 ブラケット BRACKET 1 5 0070660 段ネジ /M4 SCREW 1 6 2103070 波板座金 WASHER 2 7 2700680 ブラケット BRACKET 1 8 0045110 六角穴ボルト /M6X25 BOLT 3 9 2701670 布案内 FABRIC GUIDE 1 10 0073550 ナベ小ネジ /M4.5X6 SCREW 2 11 2701790 カバー COVER 1 12 270166-SD0 カバー (組) COVER ASSY. 1 13 2701450 蓋 COVER 1 14 007019A0 十字穴ナベ小ネジ /M4X8 SCREW 4 15 2701750 ガスケット GASKET 1 16 213062A0 横カバー SIDE COVER 1 17 0045960 六角穴止ネジ /M3X6 SCREW 1 18 0045540 六角穴止ネジ /M3X3 SCREW 1 19 3069200 平行ピン PIN 1 20 0045540 六角穴止ネジ /M3X3 SCREW 1 21 2130630 板バネ FLAT SPRING 1 22 0071960 平小ネジ /M4X4 SCREW 1 23 2132730 ピン PIN 1 24 0045540 六角穴止ネジ /M3X3 SCREW 1 25 213094-910 カバー COVER 1 26 007017A0 十字穴ナベ小ネジ /M4X5 SCREW 2 COVER(2) 7 jintex.in

Page 10

EX51□□-□□/■□□ 2.スタンダードドリフト(Standard lift) 3.ハイリフト(High lift) 4.超ハイリフト(Extra-high lift) 1 スタンダードドリフト・ハイリフト Standard lift・High lift 2 超ハイリフト Extra-high lift 3 10 8 9 4 5 6 7 16 15 EXT5100を除く Except EXT5100 25 14 13 12 11 24 23 26 21 22 20 EX5104-52D,D-52D1を除く Except EX5104-52D,D-52D1 19 18 17 8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

クランクシャフト機構 REF.NO. PART NO. 1 270522A0 2 270522B0 3 0045220 4 2705020 5 0070110 6 2705240 7 0070110 8 2405030 9 0071430 10 2403300 11 2403350 12 2129870 13 2115260 14 2403060 15 2100560 16 2100570 17 2400340 18 2115280 19 007020A0 20 2705051 21 270504-UD0 22 0045410 23 0045230 24 2042930 25 2705230 26 2705260 部品名称クランク軸クランク軸六角穴止ネジ/M6X6 バランスウエイト平小ネジ/M3X8 バランスウエイト平小ネジ/M3X8 座金ナベ小ネジ/M4X5.5 ボールベアリング止メ輪ボールベアリングボールベアリング波板座金油切り Oリング Oリング右蓋十字穴ナベ小ネジ/M4X10 ファン(組) プーリー六角穴止ネジ/M6X8 六角穴ボルト/M6X35 バネ座金スペーサ蓋 CRANKSHAFT DRIVE MECHANISM DESCRIPTION CRANKSHAFT CRANKSHAFT SCREW BALANCE WEIGHT SCREW BALANCE WEIGHT SCREW WASHER SCREW BALL BEARING RING BALL BEARING BALL BEARING WASHER OIL SEAL O RING O RING RIGHT COVER SCREW FAN ASSY. MACHINE PULLEY SCREW BOLT WASHER SPACER COVER QT. 1 1 2 1 2 1 2 1 1 1 1 1 1 1 1 1 1 3 1 1 2 1 1 1 1 9 jintex.in

Page 12

2本針(2-needle) EX5104-D-52D1 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 10 jintex.in

Page 13 — NEEDLE DRIVE MECHANISM

針振リ機構 REF.NO. PART NO. 1 271000-920 ロッド 2 007023A0 十字穴ナベ小ネジ /M4X16 3 2710010 平行ピン 4 0045380 六角穴止ネジ /M4X6 5 271002-920 クランク 6 0045330 六角穴ボルト /M6X12 7 271003D0 軸 8 2402920 カラー 9 0045540 六角穴止ネジ /M3X3 10 2082350 座金 11 2025770 止メ輪 12 271004-920 レバー 13 0071500 六角ボルト /M6X12 14 271022A910 軸(組) 15 2021770 給油紐 16 271005B91Y0 ブッシュ(組)/針棒 17 0045460 六角穴止ネジ /M4X5 18 2010220 Oリング 19 179009-050 フェルト 20 2403100 栓 21 271009-920 リング 22 0070350 平小ネジ /M3X6 23 XXXXXX 針 24 XXXXXX 針留 25 0045540 六角穴止ネジ /M3X3 26 XXXXXX 針 27 XXXXXX 針留 28 0045540 六角穴止ネジ /M3X3 29 XXXXXX 針板 30 0071700 皿小ネジ /M4X7.5 31 213060A910 ブラケット(組) 32 007019A0 十字穴ナベ小ネジ /M4X8 33 XXXXXX 針受(前) 34 0070310 平小ネジ /M2.5X4 35 XXXXXX 針受(後) 36 0070620 平小ネジ /M3X6 ● XXXXXX はゲージパーツです。部品番号は 48 ~ 50 頁のゲージパーツ表を参照してください。 NEEDLE DRIVE MECHANISM DESCRIPTION QT. CONNECTION 1 SCREW 2 PIN 1 SCREW 1 CRANK 1 BOLT 1 SHAFT 1 COLLAR 1 SCREW 2 WASHER 1 RING 1 LEVER 1 BOLT 1 SHAFT ASSY. 1 OIL WICK 2 BUSHING ASSY. 1 SCREW 1 O RING 1 FELT 1 PLUG 1 RING 1 SCREW 1 NEEDLE 1 NEEDLE HOLDER 1 SCREW 1 NEEDLE 2 NEEDLE HOLDER 1 SCREW 2 NEEDLE PLATE 1 SCREW 1 BRACKET ASSY. 1 SCREW 1 NEEDLE GUARD (FRONT) 1 SCREW 1 NEEDLE GUARD (REAR) 1 SCREW 1 "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 11 jintex.in

Page 14

EX5100-□□/□□ 2.スタンダードリフト(Standard lift) 3.ハイリフト(High lift) 4.超ハイリフト(Extra-high lift) 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 14 5 4 3 1 2 8 13 12 11 EX5114-92M2を除く Except EX5114-92M2 スタンダードリフト Standard lift 6 ハイリフト・超ハイリフト High lift・Extra-high lift 7 9 10 26 スタンダードリフト・ハイリフト Standard lift・High lift 29 27 超ハイリフト Extra-high lift 36 28 30 33 31 35 32 34 25 15 17 16 22 23 21 18 20 19 24 12 jintex.in

Page 15 — UPPER LOOPER DRIVE MECHANISM

上ルーパー機構 UPPER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500-920 ロッド CONNECTION 1 2 007022A0 十字穴ナベ小ネジ/M4X14 SCREW 2 3 007023A0 十字穴ナベ小ネジ/M4X16 SCREW 2 4 2715010 振レ止メ GUIDE 1 5 0070410 皿小ネジ/M3X6 SCREW 2 6 271502-920 クランク CRANK 1 7 271503-930 クランク CRANK 1 8 0045330 六角穴ボルト/M6X12 BOLT 1 9 2715350 軸 SHAFT 1 10 210586A0 オイルシール OIL SEAL 1 11 2401020 座金 WASHER 1 12 240201-920 カラー COLLAR 1 13 0071100 六角穴ボルト/M4X9 BOLT 1 14 2403120 座金 WASHER 1 15 271538B91Y0 上ルーパー台セット UPPER LOOPER HOLDER ASSY. 1 16 271505-920 レバー LEVER 1 17 0071500 六角ボルト/M6X12 BOLT 1 18 2715460 平行ピン(組) PIN ASSY. 1 19 2021760 給油紐 OIL WICK 1 20 0045450 六角穴止ネジ/M3X4 SCREW 1 21 27153B910 上ルーパー台(組) UPPER LOOPER HOLDER ASSY. 1 22 179130-050 フェルト FELT 1 23 0070541 平小ネジ/M3.5X6.7 SCREW 1 24 2330350 フェルト FELT 1 25 XXXXXX 上ルーパー UPPER LOOPER 1 26 271510M0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 27 271510N0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 28 0045100 六角穴ボルト/M6X16 BOLT 2 29 2715190 フィルタ FILTER 1 30 2715340 カバー COVER 1 31 0070330 平小ネジ/M2.5X8 SCREW 1 32 0070390 皿小ネジ/M2.5X6 SCREW 1 33 2745890 フェルト FELT 1 34 2745880 止板 BRACKET ASSY. 1 35 0070080 平小ネジ/M3X4 SCREW 1 36 0084210 オイルマーク OIL SEAL 1 ● XXXXXX はゲージパーツです。部品番号は 48 ~ 50 頁のゲージパーツ表を参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 13 jintex.in

Page 16

14 jintex.in

Page 17 — LOWER LOOPER DRIVE MECHANISM

下ルーパー機構 REF.NO. PART NO. 部品名称 1 271500-920 ロッド 2 007022A0 十字穴ナベ小ネジ/M4X14 3 007023A0 十字穴ナベ小ネジ/M4X16 4 2715010 振レ止メ 5 0070410 皿小ネジ/M3X6 6 272010-920 クランク 7 0045330 六角穴ボルト/M6X12 8 271504B0 軸 9 2403380 座金 10 3030670 バネ座金 11 0071740 六角穴ボルト/M4X10 12 2403110 座金 13 204052A0 オイルシール 14 272011-910 下ルーパー台(組) 15 0045010 六角穴ボルト/M5X14 16 XXXXXX 下ルーパー 17 007013A0 十字穴ナベ小ネジ/M3.5X8 ● XXXXXX はゲージパーツです。部品番号は 48 ~ 50 頁のゲージパーツ表を参照してください。 LOWER LOOPER DRIVE MECHANISM DESCRIPTION QT. CONNECTION 1 SCREW 2 SCREW 2 GUIDE 1 SCREW 2 CRANK 1 BOLT 1 SHAFT 1 WASHER 1 WASHER 1 BOLT 1 WASHER 1 OIL SEAL 1 LOWER LOOPER HOLDER ASSY. 1 BOLT 1 LOWER LOOPER 1 SCREW 1 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 15 jintex.in

Page 18

20 21 22 23 24 6 12 7 8 10 9 11 17 19 18 16 15 3 1 2 4 5 14 13 28 27 50 51 26 25 ※64 ※65 49 64 65 61 60 62 63 31 ※59 55 29 66 56 ※67 37 68 48 47 30 40 41 32 34 33 35 36 42 43 44 45 52 53 57 38 39 54 58 ※= 59 64 65 67 EX5104-D-52D1を除く Except EX5104-D-52D1 16 jintex.in

Page 19 — FEED MECHANISM(1)

送り機構(1) FEED MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2726020 ロッド CONNECTION 1 2 2725960 エキセン ECCENTRIC 1 3 2101290 案内/送リエキセン GUIDE/FEED ECCENTRIC 1 4 210130A0 板バネ FLAT SPRING 1 5 0045350 六角穴止ネジ/M3X4 SCREW 2 6 2725990 ラチェット RATCHET 1 7 2726130 ネジリバネ SPRING 1 8 0070380 段付ネジ/M2 SCREW 1 9 2726000 ラチェット RATCHET 1 10 0045140 六角穴止ネジ/M4X5 SCREW 1 11 0045720 六角穴止ネジ/M5X10 SCREW 1 12 272597-910 調節エキセン ECCENTRIC 1 13 272595-910 調節台 REGULATOR 1 14 0045140 六角穴止ネジ/M5X5 SCREW 2 15 2726100 プッシュボタン PUSH BOTTON 1 16 2405171 圧縮バネ SPRING 1 17 2404840 座金 WASHER 2 18 2000200 Oリング O RING 1 19 2025220 止メ輪 RING 2 20 272603-920 クランク CRANK 1 21 0045330 六角ボルト/M6X12 BOLT 1 22 2082350 座金 WASHER 1 23 2402920 カラー COLLAR 1 24 0045540 六角穴止ネジ/M3X3 SCREW 2 25 272581-910 クランク(組) CRANK ASSY. 1 26 0045330 六角ボルト/M6X12 BOLT 1 27 2725830 スライダ SLIDER 1 28 2016290 止メ輪 RING 1 29 2725840 案内 GUIDE 1 30 007020A0 十字穴ナベ小ネジ/M4X10 SCREW 2 31 2725800 主送り台 MAIN FEED BAR 1 32 XXXXXX 主送り歯(組) MAIN FEED DOG ASSY. 1 33 XXXXXX 主送り歯 MAIN FEED DOG 1 34 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 35 0054920 平ネジ/C1X6 SCREW 1 36 0070130 平小ネジ/M3.5X8 SCREW 1 37 2725850 差動送り台 DIFFERENTIAL FEED BAR 1 38 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 39 0070130 平小ネジ/M3.5X8 SCREW 1 40 2726050 角駒 BLOCK 1 41 240454-20 ニードルベアリング NEEDLE BEARING 1 42 2725790 リンク LINK 1 43 2726090 ブッシュ BUSHING 1 44 2405050 座金 WASHER 1 45 0072910 六角ボルト/M5X10 BOLT 1 46 2726040 段付ピン PIN 2 47 2405050 座金 WASHER 1 48 0071430 ナベ小ネジ/M4X5.5 SCREW 2 49 2725780 軸 SHAFT 1 50 2726070 軸受 BLOCK 1 51 0045280 六角ボルト/M4X12 BOLT 2 52 2726110 案内 GUIDE 1 53 0072920 段ネジ/M4 SCREW 1 54 2726120 油切り OIL SEAL 2 55 2725920 案内 GUIDE 2 56 0045380 六角穴止ネジ/M4X6 SCREW 2 57 2725930 案内 GUIDE 1 58 0070820 ナベ小ネジ/M4X8 SCREW 2 59 2725870 エキセンピン ECCENTRIC PIN 1 60 0045840 六角穴止ネジ/M4X10 SCREW 1 61 2041850 Oリング O RING 1 62 2403030 カラー COLLAR 1 63 0045430 六角穴止ネジ/M4X4 SCREW 1 64 2404040 カラー COLLAR 2 65 0045380 六角穴止ネジ/M4X6 SCREW 2 66 2725260 角駒 BLOCK 1 67 2400550 座金 WASHER 1 68 0070410 皿小ネジ/M3X6 SCREW 1 XXXXXX はゲージパーツです。部品番号は 48~50 頁のゲージパーツ表を参照してください。 "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 48-50) 17 jintex.in

Page 20

18 jintex.in

Page 21 — FEED MECHANISM(2)

送り機構(2) REF.NO. PART NO. 1 2725880 2 272589-920 3 0045330 4 0070580 5 2725900 6 2041850 7 2725910 8 0071390 9 2726140 10 0071610 11 2725860 12 007019A0 13 2526580 14 3034480 15 007018A0 16 272538A0 17 2403220 18 2405590 19 272539A0 20 2005550 21 2520690 22 2113010 23 0070590 部品名称リンクレバー六角穴ボルト /M6X12 段ネジ /M5 軸 Oリングレバーピンネジ /M4 ネジリバネ段ネジ /M5 調節板十字穴ナベ小ネジ /M4X8 ストッパ座金十字穴ナベ小ネジ /M4X6 調節棒シール圧縮バネ段付ピン止メ輪丸ナット皿バネ段ネジ /M4.5 FEED MECHANISM(2) DESCRIPTION LINK LEVER BOLT SCREW SHAFT O RING LEVER SCREW SPRING SCREW REGULATOR PLATE SCREW STOPPER WASHER SCREW ADJUSTING BAR SEAL SPRING PIN RING NUT SPRING SCREW QT. 1 1 1 1 1 1 1 1 1 1 1 3 2 2 2 1 1 1 1 1 1 1 1 19 jintex.in

Page 22

20 jintex.in

Page 23 — KNIFE DRIVE MECHANISM

上下メス機構 REF.NO. PART NO. 1 273000-920 2 007023A0 3 273001-920 4 0045330 5 2710010 6 0045380 7 273004A0 8 3080360 9 204052A0 10 240235-920 11 0045470 12 XXXXXX 13 0070130 14 179712-050 15 2730060 16 0070210 17 XXXXXX 18 213264-910 19 0070190 20 2730270 21 0045430 22 2405180 23 2130840 24 0070100 部品名称ロッド十字穴ナベ小ネジ/M4X16 クランク六角穴ボルト/M6X12 平行ピン六角穴止ネジ/M4X6 上メス台軸ピン付ネジ/M5 オイルシールカラー六角穴止ネジ/M6X5 上メス平小ネジ/M3.5X8 上メス抱キ案内ピン平小ネジ/M4X12 下メス下メス押エ平小ネジ/M4X8 下メス台六角穴止ネジ/M4X4 圧縮バネ蓋平小ネジ/M3X6 KNIFE DRIVE MECHANISM DESCRIPTION CONNECTION SCREW CRANK BOLT PIN SCREW UPPER KNIFE LEVER SCREW OIL SEAL COLLAR SCREW UPPER KNIFE SCREW UPPER KNIFE CLAMP PIN SCREW LOWER KNIFE LOWER KNIFE CLAMP SCREW LOWER KNIFE HOLDER SCREW SPRING COVER SCREW QT. 1 2 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 ● XXXXXX はゲージパーツです。部品番号は 48 ~ 50 頁のゲージパーツ表を参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 21 jintex.in

Page 24

EX5104-52Dを除く Except EX5104-52D EX5104-52Dを除く Except EX5104-52D EX5104-52Dを除く Except EX5104-52D 22 jintex.in

Page 25 — PRESSER FOOT MECHANISM

押工機構 REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274000-B0 押工台 PRESSER ARM 1 2 2085490 平行ピン PIN 1 3 0045940 六角穴止ネジ /M4X4 SCREW 1 4 2740010 押工台軸 SHAFT 1 5 2740020 ブッシュ BUSHING 1 6 0071050 平小ネジ /M4X40 SCREW 1 7 274003-921 カラー COLLAR 1 8 0045340 六角穴ボルト /M6X14 BOLT 1 9 2740040 レバー LEVER 1 10 274005A0 ネジリバネ SPRING 1 11 2740060 リンク LINK 1 12 2740070 レバー LEVER 1 13 0070600 段ネジ /M10 SCREW 1 14 2740080 ネジリバネ SPRING 1 15 2740090 ストッパ STOPPER 1 16 007020A0 十字穴ナベ小ネジ /M4X10 SCREW 2 17 0071750 平小ネジ /M5X24 SCREW 1 18 0048050 六角ナット /M5 NUT 1 19 2087730 圧縮バネ SPRING 1 20 274014A1 調節ネジ ADJUSTING SCREW 1 21 2740150 ナット NUT 1 22 274016A0 レバー LEVER 1 23 0071710 段ネジ /M4 SCREW 1 24 2740170 ネジリバネ SPRING 1 25 2740100 ストッパ STOPPER 1 26 0070190 平小ネジ /M4X8 SCREW 1 27 274018-92B0 ホルダ HOLDER 1 28 0070130 平小ネジ /M3.5X8 SCREW 1 29 2740190 板バネ FLAT SPRING 1 30 0050890 平小ネジ /C3X5.45 SCREW 1 31 2740330 フィンガーガード FINGER GUARD 1 32 2740200 ストッパ STOPPER 1 33 0070080 平小ネジ /M3X4 SCREW 1 34 0070090 平小ネジ /M3X5 SCREW 1 23 jintex.in

Page 26

12 11 1 18 10 9 2 8 7 12 11 10 9 3 4 8 7 12 11 10 9 5 6 8 7 1本針(1-needle) EX5104-52D,D-52D1を除く Except EX5104-52D,D-52D1 14 13 15 17 16 1 3 5 2本針(2-needle) 14 13 15 19 18 3 5 24 jintex.in

Page 27 — THREAD TENSION MECHANISM

糸調子機構 REF.NO. PART NO. 1 210529-9T0 2 2010370 3 210531-9T0 4 2010680 5 210530-9T0 6 2010860 7 263543-TA0 8 2084480 9 263544-TA0 10 2103190 11 2084490 12 005082A0 13 2750000 14 007018A0 15 2750010 16 004009-1HC0 17 2028490 18 210529-9T0 19 2028490 部品名称糸調子(組) 円錐バネ(強) 糸調子(組) 円錐バネ(弱) 糸調子(組) 円錐バネ(中) ツマミラチェット受皿調子皿フェルト調子棒/C5 糸道十字穴ナベ小ネジ/M4X6 糸道平ネジ/C5X7.5 糸調子台糸調子(組) 糸調子台 THREAD TENSION MECHANISM DESCRIPTION TENSION SPRING ASSY. SPRING (HEAVY) TENSION SPRING ASSY. SPRING (LIGHT) TENSION SPRING ASSY. SPRING (MEDIUM) KNOB RATCHET SPRING SHIELD DISC FELT SCREW STUD THREAD GUIDE SCREW THREAD GUIDE SCREW THREAD TENSION GUIDE TENSION SPRING ASSY. THREAD TENSION GUIDE QT. 1 1 1 1 1 1 1 1 1 2 1 1 1 2 1 1 3 2 4 25 jintex.in

Page 28

EX5100-□□/□□ 2.スタンダードリフト (Standard lift) 3.ハイリフト (High lift) 4.超ハイリフト (Extra-high lift) 1 2 8 5 12 9 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 13 3 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 6 10 2本針(2-needle) スタンダードリフト (Standard lift) EX5104-D-52D1 4 2本針(2-needle) EX5104-D-52D1 7 2本針(2-needle) EX5104-D-52D1 11 2本針(2-needle) ハイリフト・超ハイリフト High lift・Extra-high lift 25 18 14 15 16 17 26 15 19 16 17 20 21 22 23 27 28 24 29 30 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 2本針(2-needle) EX5104-D-52D1 33 31 33 32 26 jintex.in

Page 29 — THREAD GUIDE & THREAD TAKEUP

糸道・糸繰り関係 THREAD GUIDE & THREAD TAKEUP REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2750150 ブラケット BRACKET 1 2 0070820 ナベ小ネジ /M4X8 SCREW 1 3 275013A0 糸道 THREAD GUIDE 1 4 2750130 糸道 THREAD GUIDE 1 5 0045430 六角穴止ネジ /M4X4 SCREW 1 6 2750180 糸道 THREAD GUIDE 1 7 275018A0 糸道 THREAD GUIDE 1 8 0070820 ナベ小ネジ /M4X8 SCREW 1 9 275016A0 針糸繰り NEEDLE THREAD TAKE-UP 1 10 275017A0 針糸繰り NEEDLE THREAD TAKE-UP 1 11 275106A0 針糸繰り NEEDLE THREAD TAKE-UP 1 12 0070620 平小ネジ /M3X6 SCREW 1 13 0070410 皿小ネジ /M3X6 SCREW 1 14 2750040 ブラケット BRACKET 1 15 2750470 糸道 THREAD GUIDE 2 16 2028750 座金 WASHER 2 17 0070080 平小ネジ /M3X4 SCREW 2 18 2751070 糸道 THREAD GUIDE 1 19 2750050 糸繰り THREAD TAKE-UP 1 20 0070190 平小ネジ /M4X8 SCREW 1 21 2750060 糸道 THREAD GUIDE 1 22 0070080 平小ネジ /M3X4 SCREW 1 23 2751080 糸繰り THREAD TAKE-UP 1 24 0070180 平小ネジ /M4X6 SCREW 1 25 2570100 糸道 THREAD GUIDE 1 26 2751090 糸道 THREAD GUIDE 1 27 2750110 小調子台 THREAD RETAINER BRACKET 1 28 2750120 小調子皿 THREAD RETAINER 1 29 2403260 圧縮バネ SPRING 1 30 0071630 段ネジ /M2 SCREW 1 31 275019A0 糸道 THREAD GUIDE 1 32 275019B0 糸道 THREAD GUIDE 1 33 0070120 平小ネジ /M3.5X6 SCREW 1 27 jintex.in

Page 30

28 jintex.in

Page 31 — 給油機構(1)

給油機構(1)LUBRICATION MECHANISM(1)REF.NO.PART NO.部品名称DESCRIPTIONQT.1274587-910オイルパン(組)OIL RESERVOIR ASSY.12202287A0座金WASHER130053138B0平ネジ/H11X12SCREW140045310六角穴ボルト/M5X12BOLT452403390座金WASHER462745830ガスケットGASKET172745390オイルゲージOIL SIGHT GAUGE182062330エレメントFILTER ELEMENT19274528A0継手JOINT110210201-SD0蓋COVER111007021A0十字穴ナベ小ネジ/M4X12SCREW3122064310OリングO RING1139A30020フィルタシールFILTER SEAL114274546-910ポンプ(組)PUMP ASSY.1152116180ウォームホイールWORM WHEEL1160050600止ネジ/C8X4.5SCREW2170045220六角穴止ネジ/M6X6SCREW118212978-910ローター(内)軸ROTOR (INSIDE) SHAFT1192129810ローター(外)ROTOR (OUTSIDE)1202094080フィルタ(内)FILTER (INSIDE)1212094090フィルタ(外)FILTER (OUTSIDE)1220070120平小ネジ/M3.5X6SCREW3232094100クランプCLAMP1240070110平小ネジ/M3X8SCREW1250048000六角ナット/M3NUT1260045290六角穴ボルト/M4X16BOLT2272041850OリングO RING1280045220六角穴止ネジ/M6X6SCREW129274507A0ウォームWORM1300045140六角穴止ネジ/M5X5SCREW1312001360継手JOINT2322745860継手ネジJOINT SCREW1331L7004000000チューブTUBE1342021990クランプCLAMP1352001360継手JOINT1362403280継手ネジJOINT SCREW1372068400チューブTUBE1382021990クランプCLAMP239274591-910油分配器(組)OIL DISTRIBUTOR ASSY.1402102140球BALL241004211-HU0座金組込ミニ小ネジSCREW1422755400栓PLUG1432755410フィルタFILTER129jintex.in

Page 32

30 jintex.in

Page 33 — 給油機構 (2)

給油機構 (2) LUBRICATION MECHANISM(2) REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 2745920 2745200 274584-910 2041850 2745220 0071430 274516-910 2400970 2021750 0045430 274517B910 2400970 0045430 部品名称継手チューブ継手 (組) Oリングフェルトナベ小ネジ /M4X5.5 パイプ (組) 球給油紐六角穴止ネジ /M4X4 パイプ (組) 球六角穴止ネジ /M4X4 DESCRIPTION JOINT TUBE JOINT ASSY. O RING FELT SCREW PIPE ASSY. BALL OIL WICK SCREW PIPE ASSY. BALL SCREW QT. 1 1 1 1 1 1 1 2 1 1 1 1 1 31 jintex.in

Page 34

32 jintex.in

Page 35 — H.R. 装置

H.R. 装置 H.R. DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2755000 シリコンタンク (上) SILICONE OIL RESERVOIR (UPPER) 1 2 0070200 平小ネジ /M4X10 SCREW 1 3 2755020 糸案内 THREAD GUIDE 1 4 2755030 フェルト FELT 1 5 2755010 蓋 COVER 1 6 2755700 シリコンタンク (下) SILICONE OIL RESERVOIR (LOWER) 1 7 2755720 継手ネジ JOINT SCREW 1 8 2089490 Oリング O RING 2 9 2755710 蓋 COVER 1 10 275576-910 針冷却器 NEEDLE COOLER 1 11 2755730 継手ネジ JOINT SCREW 1 12 007017A0 十字穴ナベ小ネジ /M4X5 SCREW 1 13 2021740 給油紐 OIL WICK 1 14 2130900 フェルト FELT 1 15 2107660 止ピン PIN 1 33 jintex.in

Page 36

1 SET UP INSTRUCTIONS 取付説明書 35 2 33 32 19 31 34 30 34 18 21 33 20 27 26 4 5 28 6 24 16 11 25 23 29 3 11 15 14 8 10 12 13 9 10 36 37 38 附属品に梱入 Packed in accessories 34 jintex.in

Page 37 — THREAD STAND

糸立台 THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 000100B9P0 糸立（組）（４本立） THREAD STAND ASSY. (4-SPOOL) 1 1 000100C9P0 糸立（組）（３本立） THREAD STAND ASSY. (3-SPOOL) 1 2 000101-PA0 スタンド棒（上） THREAD BAR (UPPER) 1 1 3 000102-PA0 スタンド棒（下） THREAD BAR (LOER) 1 1 4 0001030 ジョイント JOINT 1 1 5 004066-HU0 ナベ小ネジ /M5X14 SCREW 2 2 6 004067-HU0 六角ナット /M5 NUT 2 2 7 000104-PA0 ブラケット（３本立） BRACKET (3-SPOOL) 1 - 8 000104APA0 ブラケット（２本立） BRACKET (2-SPOOL) - 2 9 0001160 ホルダ HOLDER 1 2 10 004068-HU0 ナベ小ネジ /M6X16 SCREW 1 2 11 0001050 糸道棒 SPOOL PIN 3 4 12 303067A0 バネ座金 WASHER 3 4 13 004067-HU0 六角ナット /M5 NUT 3 4 14 000106-PA0 受皿 SPOOL TRAY 3 4 15 0001070 ウレタン CUSHON 3 4 16 000108-PA0 ユレ止メ SPOOL RETAINING FIN 3 4 17 000109-PA0 ブラケット BRACKET 1 1 18 0041130 ナベ小ネジ /M4X20 SCREW 1 1 19 0048030 六角ナット /M4 NUT 1 1 20 0001100 糸道棒 THREAD GUIDE BAR 1 1 21 004065-HU0 ナベ小ネジ /M4X12 SCREW 1 1 22 0048030 六角ナット /M4 NUT 1 1 23 000111-PA0 ブラケット BRACKET 1 1 24 004065-HU0 ナベ小ネジ /M4X12 SCREW 1 1 25 0048030 六角ナット /M4 NUT 1 1 26 000112A0 糸道棒（５本立） THREAD GUIDE BAR (5-SPOOL) - 1 27 000112B0 糸道棒（３本立） THREAD GUIDE BAR (3-SPOOL) 1 - 28 004065-HU0 ナベ小ネジ /M4X12 SCREW 1 1 29 0048030 六角ナット /M4 NUT 1 1 30 000104-PA0 ブラケット（３本立） BRACKET (3-SPOOL) 1 － 31 000104APA0 ブラケット（２本立） BRACKET (2-SPOOL) - 2 32 0001160 ホルダ HOLDER 1 2 33 004068-HU0 ナベ小ネジ /M6X16 SCREW 1 2 34 0001130 糸道 THREAD GUIDE 3 4 35 0001140 キャップ CAP 1 1 36 0001150 座金 WASHER 2 2 37 0001170 バネ座金 WASHER 1 1 38 007370-HU0 六角ナット /M16 NUT 1 1 35

Page 38

36 jintex.in

Page 39

半沈床式据付付属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2760170 据付板 REST BOARD 1 2 0097540 ハンガーボルト(セット) BOLT ASSY. 1 3 2063360 半汎用ナット NUT 4 4 2054670 スペーサ SPACER 4 5 2403040 歯付座金 WASHER 4 6 263370 座金 WASHER 4 7 2014770 バネ座金 WASHER 4 8 0045750 六角穴ボルト/M8X45 BOLT 4 9 179483-050 クッションゴム CUSHION RUBBER 2 10 2054730 クッションゴム(組) CUSHION RUBBER ASSY. 2 11 276002-UA0 シュータ(上) WASTE CHUTE (TOP) 1 12 276003-UA0 シュータ(下) WASTE CHUTE (LOWER) 1 13 0049040 丸皿小ネジ/3.5 SCREW 3 14 2760040 取付板 BRACKET 1 15 3030260 座金 WASHER 1 16 0041090 十字穴付バインド小ネジ/M4X10 SCREW 1 17 2401040 座金 WASHER 1 18 0041090 十字穴付バインド小ネジ/M4X10 SCREW 1 37 jintex.in

Page 40

地縫い (Plain seaming) EX5104-02,04 EX5114-03,04 6 5 4 2 1 3 裾引き (Blindstitch hemming) EX5105-12 10 11 9 8 7 EX5105-12 EX5114-92M2 41 40mm 43 42 44 45 40 25 37 34 36 35 26 27 28 38 39 33 32 31 30 29 12 15 16 13 18 19 17 20 21 22 24 23 38 jintex.in

Page 41 — SPECIFIC PARTS(1)

専用部品 (1) SPECIFIC PARTS(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 XXXXXX 押工爪 PRESSER FOOT FINGER 1 3 2115570 カール止メ FABRIC GUARD 1 4 0013330 平小ネジ /C1X4 SCREW 1 5 2116000 押工補助板 PRESSER FOOT AUXILIARY PLATE 1 6 0050300 平ネジ /C1X2.3 SCREW 1 7 XXXXXX 押工 PRESSER FOOT 1 8 XXXXXX 押工爪 PRESSER FOOT FINGER 1 9 2105840 押工補助板 PRESSER FOOT AUXILIARY PLATE 1 10 0050300 平ネジ /C1X2.3 SCREW 1 11 2105850 座金 WASHER 1 12 2106850 ブラケット (組) BRACKET ASSY. 1 13 2106800 ブラケット BRACKET 1 14 2106810 ヒンジ HINGE 1 15 0051840 段ネジ /C5 SCREW 1 16 2011910 皿バネ SPRING 1 17 0030440 六角ナット /C5 NUT 1 18 2106820 座金 WASHER 1 19 0050530 平小ネジ /C4X4.8 SCREW 1 20 2106830 ピン PIN 1 21 2106840 板バネ FLAT SPRING 1 22 0029060 平小ネジ /C4X2.6 SCREW 1 23 0070200 平小ネジ /M4X10 SCREW 1 24 2012520 バネ座金 WASHER 1 25 210691A910 定規台 (セット) GUIDE ASSY. 1 26 205361A0 定規台 BRACKET 1 27 0050570 平小ネジ /C3X5 SCREW 1 28 2106890 ブラケット BRACKET 1 29 0051570 平小ネジ /C3X4.5 SCREW 2 30 0024300 段ネジ /C3 SCREW 1 31 2106900 ブラケット BRACKET 1 32 0050880 六角ボルト /C4X7.5 BOLT 2 33 1670660 座金 WASHER 2 34 0029050 平小ネジ /C5X4.5 SCREW 1 35 1371420 座金 WASHER 1 36 2106920 ストッパ STOPPER 1 37 0012060 平小ネジ /C4X5.3 SCREW 1 38 2130950 補助板 AUXILIARY PLATE 1 39 0012290 平小ネジ /C3X4.5 SCREW 2 40 0050570 平小ネジ /C3X5 SCREW 1 41 201211C910 案内 (組) (40MM) GUIDE ASSY (40MM) 1 42 2058350 定規 GUIDE 1 43 0052990 平小ネジ /C3X2.6 SCREW 1 44 303312A0 ストッパ STOPPER 1 45 3033130 クランプ CLAMP 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. 部品番号は 48~50 頁のゲージパーツ表を Please refer to the gauge part list (page 48-50) 参照してください。 39 jintex.in

Page 42

EX5104-52D EX5104-52D/MC310,311 1 7 6 3 2 5 4 13 11 12 10 9 8 14 40 jintex.in

Page 43 — SPECIFIC PARTS(2)

専用部品 (2) SPECIFIC PARTS(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工(組) PRESSER FOOT ASSY. 1 2 2771790 ブラケット BRACKET 1 3 0070310 平小ネジ /M2.5X4 SCREW 2 4 213677A0 ガイドA GUIDE A 1 5 0056150 平ネジ /C1X2.6 SCREW 2 6 213678A0 ガイドB GUIDE B 1 7 0029220 平ネジ /C1X5.5 SCREW 2 8 2136720 押工 PRESSER FOOT 1 9 XXXXXX 押工爪 PRESSER FOOT FINGER 1 10 2740190 板バネ FLATE SPRING 1 11 0050890 平小ネジ /C3X5.45 SCREW 1 12 2116000 押工補助板 PRESSER FOOT AUXILIARY PLATE 1 13 0050300 平ネジ /C1X2.3 SCREW 1 14 274025A0 フィンガーガード FINGER GUARD 1 41 jinteх.in ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は 48~50 頁のゲージパーツ表を Please refer to the gauge part list (page 48-50) 参照してください。

Page 44

EX5104-52D/MC501 EX5104-52D/MC EX5104-D-52D1/MC EX5104-D-52D1/MC400,401 42 jintex.in

Page 45 — SPECIFIC PARTS(3)

専用部品 (3) REF.NO. PART NO. 1 305276-910 2 XXXXXX 3 2136640 4 0029220 5 2136650 6 0029220 7 2136660 8 0029220 9 213659-910 10 XXXXXX 11 2740190 12 0050890 13 2116000 14 0050300 15 2746010 16 0070310 17 2136740 18 0056150 19 2746020 20 0029220 21 XXXXXX 22 XXXXXX 23 2780210 24 0050300 25 2052690 26 2750000 27 350188A0 28 0070720 部品名称ファン (組) 押工 (組) ガイド (A) 平ネジ/C1X5.5 ガイド (B) 平ネジ/C1X5.5 ガイド (C) 平ネジ/C1X5.5 押工押工爪板バネ平小ネジ/C3X5.45 押工補助板平ネジ/C1X2.3 ブラケット平小ネジ/M2.5X4 ガイド A 平ネジ/C1X2.6 ガイド B 平ネジ/C1X5.5 押工押工爪押工補助板平ネジ/C1X2.3 平行ピン糸道スペーサ平小ネジ /M4X35 DESCRIPTION FAN ASSY. PRESSER FOOT ASSY. GUIDE A SCREW GUIDE B SCREW GUIDE C SCREW PRESSER FOOT PRESSER FOOT FINGER FLAT SPRING SCREW PRESSER FOOT AUXILIARY PLATE SCREW BRACKET SCREW GUIDE A SCREW GUIDE B SCREW PRESSER FOOT PRESSER FOOT FINGER PRESSER FOOT AUXILIARY PLATE SCREW PIN THREAD GUIDE SPACER SCREW SPECIFIC PARTS(3) QT. 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 2 2 ● xxxxxx はゲージパーツです。部品番号は 48~50 頁のゲージパーツ表を参照してください。 "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 48-50) 43 jintex.in

Page 46

EX5104-D-52D1/MC 44 jintex.in

Page 47

専用部品 (4) SPECIFIC PARTS(4) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2726240 段付ピン SHOULDER PIN 1 2 2403110 座金 WASHER 2 3 2726280 座金 WASHER 1 4 272626-920 レバー LEVER 1 5 0045310 六角穴ボルト /M5X12 BOLT 1 6 2011070 送リ台案内角玉 BLOCK 1 7 0073580 段ネジ /M5 SCREW 1 8 0048200 六角ナット /M5 NUT 1 9 2726250 ブラケット BRACKET 1 10 0045150 六角穴ボルト /M6X14 BOLT 2 11 2042930 バネ座金 WASHER 2 12 2024330 座金 WASHER 2 13 5131180 エアシリンダ AIR CYLINDER 1 14 5270110 スピードコントローラ SPEED CONTROLLER 2 15 2726270 レバー LEVER 1 45

Page 48

多用途（Versatile） EX5114-92M2 1 15 EH001A 2 SET UP INSTRUCTION 取付説明書 20 10 19 11 18 17 7 12 16 8 6 3 13 9 4 5 21 14 当定規（Fabric edge guide） 22 35 25 26 39 23 37 40 38 41 34 28 33 29 27 24 36 30 31 32 46

Page 49

専用部品 (5) SPECIFIC PARTS(5) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270174-910 クロスプレート（組） CLOTH PLATE ASSY. 1 2 270170-910 クロスプレート CLOTH PLATE 1 3 2042180 板バネ FLAT SPRING 1 4 200162A0 座金 WASHER 1 5 0050530 平小ネジ /C4X4.8 SCREW 2 6 005121A0 六角ボルト /C4X16 SCREW 1 7 0030910 六角ナット /C4 NUT 1 8 2048880 皿バネ SPRING 2 9 0048080 六角ナット /M8 NUT 2 10 2701730 ブラケット BRACKET 1 11 007022A0 十字穴ナベ小ネジ /M4X14 SCREW 2 12 2403050 防振ゴム RUBBER CUSHION 2 13 3050140 ブラケット BRACKET 1 14 0070080 平小ネジ /M3X4 SCREW 2 15 2052690 平行ピン PIN 1 16 XXXXXX 押エ PRESSER FOOT 1 17 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 18 2105840 押エ補助板 PRESSER FOOT AUXILIARY PLATE 1 19 2105850 座金 WASHER 1 20 0050300 平ネジ /C1X2.3 SCREW 1 21 2403120 座金 WASHER 1 22 2106850 ブラケット（組） BRACKET ASSY. 1 23 2106800 ブラケット BRACKET 1 24 2106810 ヒンジ HINGE 1 25 0051840 段ネジ /C5 SCREW 1 26 2011910 皿バネ SPRING 1 27 0030440 六角ナット /C5 NUT 1 28 2106820 座金 WASHER 1 29 0050530 平小ネジ /C4X4.8 SCREW 1 30 2106830 ピン PIN 1 31 2106840 板バネ FLAT SPRING 1 32 0029060 平小ネジ /C4X2.6 SCREW 1 33 0070200 平小ネジ /M4X10 SCREW 1 34 2012520 バネ座金 WASHER 1 35 2106860 当定規台（組）ＥＤＧＥ GUIDE BRACKET ASSY. 1 36 2106870 当定規台ＥＤＧＥ GUIDE BRACKET 1 37 0050880 六角ボルト /C4X7.5 BOLT 2 38 1670660 座金 WASHER 2 39 0012020 平小ネジ /C4X7 SCREW 1 40 1670660 座金 WASHER 1 41 2046670 当定規 EDGE GUIDE 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. 部品番号は 48 〜 50 頁のゲージパーツ表を Please refer to the gauge part list (page 48-50) 参照してください。 47

Page 50 — EX5100 GAUGE PARTS LIST(1)

EX5100 ゲージパーツ表 (1) EX5100 GAUGE PARTS LIST(1) ミシン形式ゲージ針板主送り歯（組）主送り歯本体補助送り歯差動送り歯押エ押エ爪上ルーパー下ルーパー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSY. DOG DOG DOG FOOT FOOT FINGER. LOOPER LOOPER 3 213111-300 2103700 #1 EX5104-02/233 - 4 213111-400 277409-16F0 (277403-16F0) (213117-160) 277404-16F0 211987C0 277062A0 #15 2770600 2103710 #2 5 213111-500 3 213110-300 2103700 #1 EX5104-02/233N - 4 213110-400 277408-16F0 (277403-16F0) (213103-160) 277404-16F0 211987C0 277062A0 #15 2770600 2103710 #2 5 213110-500 3 213112-300 2105030 #5 EX5114-03/333N 2 4 213112-400 277408-16F0 (277403-16F0) (213103-160) 277404-16F0 211987C0 277062B0 #18 2770010 2103740 #7 5 213112-500 3 213111-300 2103700 #1 EX5104-04/433 - 4 213111-400 277409-16F0 (277403-16F0) (213117-160) 277404-16F0 211987C0 2770630 #19 2770600 2103710 #2 5 213111-500 48 針受ミシン形式ゲージ上メス下メス針留針前後 MACHINE TYPE GAUGE NEEDLE GUARD NEEDLE UPPER KNIFE LOWER KNIFE NEEDLE /SPEC NG SW FRONT REAR HOLDER 3 213108A0 DCX27 EX5104-02/233 - 4 201121A0 2131070 2770610 179630-920 2131080 #9 5 3 213108A0 DCX27 EX5104-02/233N - 4 201121A0 2131070 2770610 179630-920 2131080 #9 5 3 DCX27 EX5114-03/333N 2 4 201121A0 2131080 2131070 2770610 277022-920 #9 5 3 213108A0 DCX27 EX5104-04/433 - 4 201121A0 2131070 2770610 179630-920 2131080 #11 5

Page 51 — EX5100 GAUGE PARTS LIST(2)

EX5100 ゲージパーツ表 (2) EX5100 GAUGE PARTS LIST(2) ミシン形式ゲージ針板主送り歯（組）主送り歯本体補助送り歯差動送り歯押エ押エ爪上ルーパー下ルーパー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSY. DOG DOG DOG FOOT FOOT FINGER LOOPER LOOPER 3 213110-300 2103700 #1 EX5104-04/433N - 4 213110-400 277408-16F0 (277403-16F0) (213103-160) 277404-16F0 211987C0 2770630 #19 2770600 2103710 #2 5 213110-500 3 213113-300 2105030 #5 EX5114-04/433 2 4 213113-400 277409-16F0 (277403-16F0) (213117-160) 277404-16F0 211987C0 2770630 #19 2770600 2103740 #7 5 213113-500 3 213112-300 2105030 #5 EX5114-04/433N 2 4 213112-400 277408-16F0 (277403-16F0) (213103-160) 277404-16F0 211987C0 2770630 #19 2770600 2103740 #7 5 213112-500 3 213110-300 2771150 #10 EX5105-12/223N - 4 213110-400 277407-16F1 (277401-16F0) (213103-160) 277402-16F0 201152E0 277062A0 #15 2770600 2771030 #11 5 213110-500 49 針受ミシン形式ゲージ上メス下メス針留針前後 MACHINE TYPE GAUGE NEEDLE GUARD NEEDLE UPPER KNIFE LOWER KNIFE NEEDLE /SPEC NG SW FRONT REAR HOLDER 3 213108A0 DCX27 EX5104-04/433N - 4 201121A0 2131070 2770610 179630-920 2131080 #11 5 3 DCX27 EX5114-04/433 2 4 201121A0 2131080 2131070 2770610 277022-920 #11 5 3 DCX27 EX5114-04/433N 2 4 201121A0 2131080 2131070 2770610 277022-920 #11 5 3 213108A0 DCX27 EX5105-12/223N - 4 201121A0 2131070 2770610 179630-920 2131080 #9 5

Page 52 — EX5100 GAUGE PARTS LIST(3)

EX5100 ゲージパーツ表 (3) EX5100 GAUGE PARTS LIST(3) ミシン形式ゲージ針板主送り歯（組）主送り歯本体補助送り歯差動送り歯押エ押エ爪上ルーパー下ルーパー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX. FEED DIFF. FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSY. DOG DOG DOG FOOT FOOT FINGER LOOPER LOOPER EX5104-52D/223 - 4 277178-910 /MC310,311 277509-400 277422-16F0 (277403-16F0) (277752A130) 277404-16F0 210371B0 2770620 #14 2770600 EX5104-52D/223 - 4 213670-910 /MC501 EX5104-D-52D1/333 - 4 277509-400 277422-16F0 (277403-16F0) (277752A130) 277404-16F0 2136720 210371B0 277062B0 #18 2770010 2 213109-200 2103730 #4 EX5114-92M2/223N 2 3 213109-300 277407-16F1 (277401-16F0) (213103-160) 277402-16F0 201152E0 2105030 #5 277062C0 #20 2770600 EX5114-92M2/223N - 4 213100-400 2771030 #11 /EH001A 50 針受ミシン形式ゲージ上メス下メス針留針前後 MACHINE TYPE GAUGE NEEDLE GUARD NEEDLE UPPER KNIFE LOWER KNIFE NEEDLE /SPEC NG SW FRONT REAR HOLDER EX5104-52D/223 - 4 /MC310 DCX27 201121A0 2131080 2131070 2770610 179630-920 EX5104-52D/223 #9 - 4 /MC500 DCX27 EX5104-D-52D1/333 - 4 201121A0 2131080 2131070 2770610 277022-920 #9 2 EX5114-92M2/223N 2 3 DCX27 201121A0 2131080 2131070 2770610 277022-920 EX5114-92M2/223N #9 - 4 /EH001A

Page 53 — THREADING DIAGRAM

糸通し図一覧 THREADING DIAGRAM 1 部番適用機種 REF.NO. PART NO. APPRLICABLE MACHINE EX5104-02, 04 1 9A01150 EX5105-12 EX5104-D-52D1 1 9A01160 EX5114-03, 04, 92M2 1 9A01170 EX5104-52D 51

Page 54

インデックス INDEX PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. PART.NO. PAGE REF.NO. PART.NO. PAGE REF.NO. PART.NO PAGE REF.NO. 000100B9P0 35 1 0045460 11 17 007020A0 17 30 2021750 31 9 2115570 39 3 000100C9P0 35 1 0045470 21 11 007020A0 23 16 2021760 13 19 2116000 39 5 000101-PA0 35 2 0045540 7 18 0070210 21 16 2021770 11 15 2116000 41 12 000102-PA0 35 3 0045540 7 20 007021A0 5 13 2021990 29 34 2116000 43 13 0001030 35 4 0045540 7 24 007021A0 5 25 2021990 29 38 2116180 29 15 000104-PA0 35 7 0045540 11 9 007021A0 29 11 202287A0 29 2 212978-910 29 18 000104-PA0 35 30 0045540 11 25 007022A0 5 2 2024330 45 12 2129810 29 19 000104APA0 35 8 0045540 11 28 007022A0 5 26 2025220 17 19 2129870 9 12 000104APA0 35 31 0045540 17 24 007022A0 13 2 2025770 11 11 213060A910 11 31 001050 35 11 0045720 17 11 007022A0 15 2 2028490 25 17 213062A0 7 16 00106-PA0 35 14 0045740 5 10 007022A0 47 11 2028490 25 19 2130630 7 21 001070 35 15 0045750 37 8 007023A0 11 2 2028750 7 3 2130840 21 23 00108-PA0 35 16 0045840 17 60 007023A0 13 3 2028750 27 16 2130900 33 14 00109-PA0 35 17 0045940 23 3 007023A0 15 3 204052A0 15 13 213094-910 7 25 001100 35 20 0045960 7 17 007023A0 21 2 204052A0 21 9 2130950 39 38 00111-PA0 35 23 0048000 29 25 0070310 11 34 2041850 17 61 213264-910 21 18 00112A0 35 26 0048030 35 19 0070310 41 3 2041850 19 6 2132730 7 23 00112B0 35 27 0048030 35 22 0070310 43 16 2041850 29 27 213659-910 43 9 001130 35 34 0048030 35 25 0070330 13 31 2041850 31 4 2136640 43 3 001140 35 35 0048030 35 29 0070350 11 22 2042180 47 3 2136650 43 5 001150 35 36 0048050 23 18 0070380 17 8 2042930 9 24 2136660 43 7 001160 35 9 0048080 47 9 0070390 13 32 2042930 45 11 2136720 41 8 001160 35 32 0048200 45 8 0070410 13 5 2046670 47 41 2136740 43 17 001170 35 37 0049040 37 13 0070410 15 5 2048880 47 8 213677A0 41 4 0012020 47 39 0050300 39 6 0070410 17 68 2052690 43 25 213678A0 41 6 0012060 39 37 0050300 39 10 0070410 27 13 2052690 47 15 2330350 13 24 0012290 39 39 0050300 41 13 0070440 5 34 205361A0 39 26 2400340 9 17 0013330 39 4 0050300 43 14 0070541 13 23 2054670 37 4 240043A0 5 14 0024300 39 30 0050300 43 24 0070580 19 4 2054730 37 10 2400550 17 67 0029050 39 34 0050300 47 20 0070590 19 23 2058350 39 42 2400940 3 4 0029060 39 22 0050530 39 19 0070600 23 13 2062330 29 8 2400970 31 8 0029060 47 32 0050530 47 5 0070620 7 2 2063360 37 3 2400970 31 12 0029220 41 7 0050530 47 29 0070620 11 36 2064310 29 12 2401020 13 11 0029220 43 4 0050570 39 27 0070620 27 12 2064571 5 5 2401040 37 17 0029220 43 6 0050570 39 40 0070660 7 5 2066820 5 6 240201-920 13 12 0029220 43 8 0050600 29 16 0070720 43 28 2068400 29 37 240235-920 21 10 0029220 43 20 005082A0 25 12 0070820 17 58 2082350 11 10 2402920 11 8 0030440 39 17 0050880 39 32 0070820 27 2 2082350 17 22 2402920 17 23 0030440 47 27 0050880 47 37 0070820 27 8 2084480 25 8 2402990 3 3 0030910 47 7 0050890 23 30 0071050 23 6 2084490 25 11 2403010 5 18 004009-1HC0 25 16 0050890 41 11 0071100 13 13 2085490 23 2 2403030 17 62 004065-HU0 35 21 0050890 43 12 0071390 19 8 2087730 23 19 2403040 37 5 004065-HU0 35 24 005121A0 47 6 0071430 9 9 2089490 33 8 2403050 5 4 004065-HU0 35 28 0051570 39 29 0071430 17 48 2094080 29 20 2403050 5 30 004066-HU0 35 5 0051840 39 15 0071430 31 6 2094090 29 21 2403050 47 12 004067-HU0 35 6 0051840 47 25 0071500 11 13 2094100 29 23 2403060 9 14 004067-HU0 35 13 0052990 39 43 0071500 13 17 2100440 5 21 2403100 3 12 004068-HU0 35 10 0053138B0 29 3 0071610 19 10 2100560 9 15 2403100 11 20 004068-HU0 35 33 0054920 17 35 0071630 27 30 2100570 9 16 2403110 15 12 0041090 37 16 0056150 41 5 0071700 11 30 2101290 17 3 2403110 45 2 0041090 37 18 0056150 43 18 0071710 23 23 210130A0 17 4 2403120 13 14 0041130 35 18 0070080 13 35 0071740 15 11 2101820 3 2 2403120 47 21 004211-HU0 29 41 0070080 23 33 0071750 23 17 210201-SD0 29 10 2403220 19 17 0045010 15 15 0070080 27 17 0071760 5 31 2102140 29 40 2403250 3 5 0045100 13 28 0070080 27 22 0071960 7 22 2103070 7 6 2403260 27 29 0045110 7 8 0070080 47 14 0072910 17 45 2103190 25 10 2403280 29 36 0045140 17 10 0070090 5 17 0072920 17 53 210529-9T0 25 1 2403300 9 10 0045140 17 14 0070090 23 34 0073550 7 10 210529-9T0 25 18 2403350 9 11 0045140 29 30 0070100 21 24 0073580 45 7 210530-9T0 25 5 2403380 15 9 0045150 45 10 0070110 9 5 007370-HU0 35 38 210531-9T0 25 3 2403390 29 5 0045220 9 3 0070110 9 7 0084210 13 36 2105840 39 9 2404040 17 64 0045220 29 17 0070110 29 24 0097540 37 2 2105840 47 18 240454-20 17 41 0045220 29 28 0070120 27 33 1371420 39 35 2105850 39 11 2404840 17 17 0045230 9 23 0070120 29 22 1670660 39 33 2105850 47 19 2405030 9 8 0045280 17 51 0070130 17 36 1670660 47 38 210586A0 13 10 2405040 17 44 0045290 29 26 0070130 17 39 1670660 47 40 2106790 3 7 2405050 17 47 0045310 29 4 0070130 21 13 179009-050 11 19 2106790 3 8 2405171 17 16 0045310 45 5 0070130 23 28 179130-050 13 22 2106790 3 9 2405180 21 22 0045330 11 6 007013A0 15 17 179483-050 37 9 2106800 39 13 2405590 19 18 0045330 13 8 007017A0 5 20 179712-050 21 14 2106800 47 23 2520690 19 21 0045330 15 7 007017A0 5 22 1L700400000 29 33 2106810 39 14 2526580 19 13 0045330 17 21 007017A0 7 26 2000200 17 18 2106810 47 24 2570100 27 25 0045330 17 26 007017A0 33 12 2001360 29 31 2106820 39 18 263370 37 6 0045330 19 3 0070180 27 24 2001360 29 35 2106820 47 28 263543-TA0 25 7 0045330 21 4 007018A0 5 9 200162A0 47 4 2106830 39 20 263544-TA0 25 9 0045340 23 8 007018A0 19 15 2005550 19 20 2106830 47 30 270014A0 5 12 0045350 5 11 007018A0 25 14 2010020 3 1 2106840 39 21 2700180 5 16 0045350 17 5 0070190 21 19 2010220 11 18 2106840 47 31 270024-9U0 5 29 0045380 11 4 0070190 23 26 2010370 25 2 2106850 39 12 2700250 5 27 0045380 17 56 0070190 27 20 2010680 25 4 2106850 47 22 270032 7 1 0045380 17 65 007019A0 3 10 2010860 25 6 2106860 47 35 2700341 7 4 0045380 21 6 007019A0 5 28 2011070 45 6 2106870 47 36 2700470 3 6 0045410 9 22 007019A0 7 14 2011910 39 16 2106890 39 28 2700680 7 7 0045430 5 15 007019A0 11 32 2011910 47 26 2106900 39 31 270083B9U0 5 32 0045430 17 63 007019A0 19 12 201211C910 39 41 210691A910 39 25 2701450 7 13 0045430 21 21 0070200 33 2 2012520 39 24 2106920 39 36 270148-SD0 5 1 0045430 27 5 0070200 39 23 2012520 47 34 2107660 33 15 2701490 5 3 0045430 31 10 0070200 47 33 2014770 37 7 2113010 19 22 270150-UD0 5 7 0045430 31 13 007020A0 5 24 2016290 17 28 2115260 9 13 2701510 5 8 0045450 13 20 007020A0 9 19 2021740 33 13 2115280 9 18 2701520 5 19 52

Page 55 — INDEX

インデックス INDEX PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. PART.NO. PAGE REF.NO. PART.NO. PAGE REF.NO. PART.NO PAGE REF.NO. 2701530 5 23 274003-921 23 7 9A30020 29 13 270166-SD0 7 12 2740040 23 9 9A30670 5 35 2701670 7 9 274005A0 23 10 9A30690 5 36 270170-910 47 2 2740060 23 11 9A30710 3 11 2701730 47 10 2740070 23 12 9A30720 5 37 270174-910 47 1 2740080 23 14 9A31261 5 38 2701750 7 15 2740090 23 15 2701790 7 11 2740100 23 25 2705020 9 4 274011-910 5 33 270504-UD0 9 21 274014A1 23 20 2705051 9 20 2740150 23 21 270522A0 9 1 274016A0 23 22 270522B0 9 2 2740170 23 24 2705230 9 25 274018-92B0 23 27 2705240 9 6 2740190 23 29 2705260 9 26 2740190 41 10 271000-920 11 1 2740190 43 11 2710010 11 3 2740200 23 32 2710010 21 5 274025A0 41 14 271002-920 11 5 2740330 23 31 271003D0 11 7 274507A0 29 29 271004-920 11 12 274516-910 31 7 271005B91Y0 11 16 274517B910 31 11 271009-920 11 21 2745200 31 2 271022A910 11 14 2745220 31 5 271500-920 13 1 274528A0 29 9 271500-920 15 1 2745390 29 7 2715010 13 4 274546-910 29 14 2715010 15 4 2745830 29 6 271502-920 13 6 274584-910 31 3 271503-930 13 7 2745860 29 32 271504B0 15 8 274587-910 29 1 271505-920 13 16 2745880 13 34 271510M0 13 26 2745890 13 33 271510N0 13 27 274591-910 29 39 2715190 13 29 2745920 31 1 271533B910 13 21 2746010 43 15 2715340 13 30 2746020 43 19 2715350 13 9 2750000 25 13 271538B91Y0 13 15 2750000 43 26 2715460 13 18 2750010 25 15 272010-920 15 6 2750040 27 14 272011-910 15 14 2750050 27 19 2725260 17 66 2750060 27 21 272538A0 19 16 2750110 27 27 272539A0 19 19 2750120 27 28 2725780 17 49 2750130 27 4 2725790 17 42 275013A0 27 3 2725800 17 31 2750150 27 1 272581-910 17 25 275016A0 27 9 2725830 17 27 275017A0 27 10 2725840 17 29 2750180 27 6 2725850 17 37 275018A0 27 7 2725860 19 11 275019A0 27 31 2725870 17 59 275019B0 27 32 2725880 19 1 2750470 27 15 272589-920 19 2 275106A0 27 11 2725900 19 5 2751070 27 18 2725910 19 7 2751080 27 23 2725920 17 55 2751090 27 26 2725930 17 57 2755000 33 1 272595-910 17 13 2755010 33 5 2725960 17 2 2755020 33 3 272597-910 17 12 2755030 33 4 2725990 17 6 2755400 29 42 2726000 17 9 2755410 29 43 2726020 17 1 2755700 33 6 272603-920 17 20 2755710 33 9 2726040 17 46 2755720 33 7 2726050 17 40 2755730 33 11 2726070 17 50 275576-910 33 10 2726090 17 43 276002-UA0 37 11 2726100 17 15 276003-UA0 37 12 2726110 17 52 2760040 37 14 2726120 17 54 2760170 37 1 2726130 17 7 2771790 41 2 2726140 19 9 2780210 43 23 2726240 45 1 3030260 37 15 2726250 45 9 3030670 15 10 272626-920 45 4 303067A0 35 12 2726270 45 15 303312A0 39 44 2726280 45 3 3033130 39 45 273000-920 21 1 3034480 19 14 273001-920 21 3 3050140 47 13 273004A0 21 7 305276-910 43 1 2730060 21 15 3069200 7 19 2730270 21 20 3080360 21 8 274000-B0 23 1 350188A0 43 27 2740010 23 4 5131180 45 13 2740020 23 5 5270110 45 14 53

Page 56

本社〒 553-0002 大阪市福島区鷺洲 5-7-2 TEL (06)6458-4739 FAX (06)6454-8785 PEGASUS SEWING MACHINE MFG. CO., LTD. 5-7-2, Sagisu, Fukushima-ku, Osaka 553-0002, Japan. Phone :(06)6458-4739 Telefax: (06)6454-8785 Cat. No. 97290 △ 1 December, 2003 © 1996 PEGASUS SEWING MACHINE MFG. CO., LTD. このパーツカタログに記載されている内容は、改良のため予告なく変更することがあります。 The description in this PARTS CATALOG is subject to change without prior notice. Powered by TCPDF (www.tcpdf.org)

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
