Page 2 — INTRODUCTION
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| EX5104-02/233 | |||
| EX5104-02/233N | |||
| EX5114-03/333N | |||
| EX5104-04/433 | |||
| EX5104-04/433N | |||
| EX5114-04/433 | |||
| EX5105-12/223N | |||
| EX5104-62D/333 | |||
| EX5104-D-62D1/333 | |||
| EX5114-92M2/223N |
パーツカタログの見方 INTRODUCTION このパーツカタログは、2003年12月製造中のEX5100 シリーズのミシンを次の要領で編集しています。 This parts catalog covers the EX5100 series machine manufactured in December, 2003. 2 ~ 47 頁には部品を機構別に収録し、左頁が部品の分解 図、右頁がパーツリストになっています。また、部品分 解図に付されている番号は、パーツリストのREF.NO. (参 照番号) を示しています。 The components of EX5100 series are arranged according to the mechanism on pages 2-47. The illustrations are on left pages and the part numbers on right pages. The illustrated part and its part number are assigned the same reference number. パーツリストの部品番号の表記が XXXXXX の部品は、特 定の形式 (サブクラス) にのみ使用されているゲージパ 一ツ部品で、形式によって変わります。形式ごとの部品 番号はゲージパーツ表 (48 ~ 50 頁) に一括して記載し ています。 "XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 48-50). 巻末には部品番号インデックスを記載し、部品番号だけ で、その図解・名称などが容易に引き出せます。 The index of part numbers are listed at the back of this book for quick reference. 部品を御注文いただく時は、部品番号を明示してくださ い。なお、このパーツカタログの記載事項は改良により、 予告なく変更されることがありますので、あらかじめご 了承ください。 To place an order for any part, please specify the part number. Note that the contents of this book are subject to change for improvement without prior notice. 掲載機種 (Models inserted) EX5100 Series EX5104-02/233 EX5104-02/233N EX5114-03/333N EX5104-04/433 EX5104-04/433N EX5114-04/433 EX5105-12/223N EX5104-62D/333 EX5104-D-62D1/333 EX5114-92M2/223N jintex.in
Page 3 — TABLE OF CONTENTS
目 次 頁 ベッド機構 2 ~ 3 カバー機構 (1) 4 ~ 5 カバー機構 (2) 6 ~ 7 クランクシャフト機構 8 ~ 9 針振り機構 10 ~ 11 上ルーバー機構 12 ~ 13 下ルーバー機構 14 ~ 15 送り機構 (1) 16 ~ 17 送り機構 (2) 18 ~ 19 上下メス機構 20 ~ 21 押工機構 22 ~ 23 糸調子機構 24 ~ 25 糸道・糸繰り関係 26 ~ 27 給油機構 (1) 28 ~ 29 給油機構 (2) 30 ~ 31 H.R. 装置 32 ~ 33 糸立台 34 ~ 35 半沈床式据付付属品 36 ~ 37 専用部品 (1) EX5104-02,04,EX505-12,EX5114-03,04,92M2 38 ~ 39 専用部品 (2) EX5104-52D,52D/MC310,311 40 ~ 41 専用部品 (3) EX5104-52D/MC501,D-52D1/MC400,401 42 ~ 43 専用部品 (4) EX5104-D-52D1/MC 44 ~ 45 専用部品 (5) EX5114-92M2 46 ~ 47 ゲージパーツ表 48 ~ 50 糸通し図一覧 51 インデックス 52 ~ 53 TABLE OF CONTENTS page MACHINE BED FRAME 2 ~ 3 COVER (1) 4 ~ 5 COVER(2) 6 ~ 7 CRANKSHAFT DRIVE MECHANISM 8 ~ 9 NEEDLE DRIVE MECHANISM 10 ~ 11 UPPER LOOPER DRIVE MECHANISM 12 ~ 13 LOWER LOOPER DRIVE MECHANISM 14 ~ 15 FEED MECHANISM(1) 16 ~ 17 FEED MECHANISM(2) 18 ~ 19 KNIFE DRIVE MECHANISM 20 ~ 21 PRESSER FOOT MECHANISM 22 ~ 23 THREAD TENSION MECHANISM 24 ~ 25 THREAD GUIDE & THREAD TAKEU P 26 ~ 27 LUBRICATION MECHANISM(1) 28 ~ 29 LUBRICATION MECHANISM(2) 30 ~ 31 H.R. DEVICE 32 ~ 33 THREAD STAND 34 ~ 35 PARTS FOR SEMI-SUBMERGED INSTALLATION 36 ~ 37 SPECIFIC PARTS(1) EX5104-02,03,EX5105-12,EX5114-03,04,92M2 38 ~ 39 SPECIFIC PARTS(2) EX5104-52D,52D/MC310,311 40 ~ 41 SPECIFIC PARTS(3) EX5104-52D/MC501,D-52D1/MC400,401 42 ~ 43 SPECIFIC PARTS(4) EX5104-D-52D1/MC 44 ~ 45 SPECIFIC PARTS(5) EX5114-92M2 46 ~ 47 GAUGE PARTS LIST 48 ~ 50 THREADING DIAGRAM 51 INDEX 52 ~ 53 1 jintex.in
Page 4
EXT5100を除 Except EXT5100 1 EX SERIES PEGASUS TYPE SPEC CODE 2 jintex.in

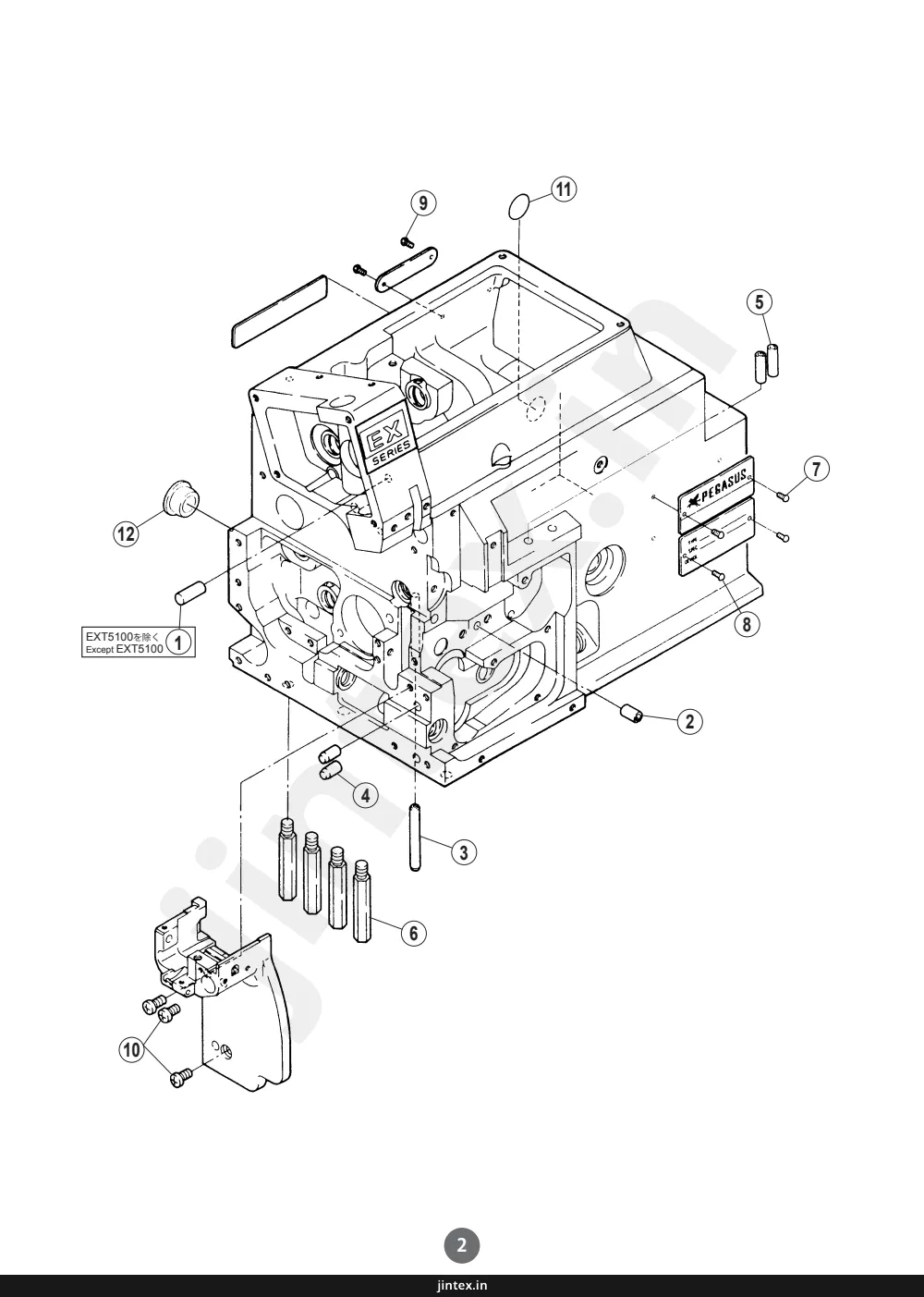

Page 5 — MACHINE BED FRAME
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 2010020 | スプリングピン | 1 |
| 2 | 2101820 | スプリングピン | 1 |
| 3 | 2402990 | ロールピン | 1 |
| 4 | 2400940 | 平行ピン | 2 |
| 5 | 2403250 | パイプ | 2 |
| 6 | 2700470 | 足ピン | 4 |
| 7 | 2106790 | ピン | 2 |
| 8 | 2106790 | ピン | 2 |
| 9 | 2106790 | ピン | 2 |
| 10 | 007019A0 | 十字穴ナベ小ネジ/M4X8 | 3 |
| 11 | 9A30710 | アースラベル | 1 |
| 12 | 2403100 | 栓 | 1 |
ベッド機構 REF.NO. PART NO. 1 2010020 2 2101820 3 2402990 4 2400940 5 2403250 6 2700470 7 2106790 8 2106790 9 2106790 10 007019A0 11 9A30710 12 2403100 部品名称 スプリングピン スプリングピン ロールピン 平行ピン パイプ 足ピン ピン ピン ピン 十字穴ナベ小ネジ/M4X8 アースラベル 栓 MACHINE BED FRAME DESCRIPTION PIN PIN PIN PIN PIPE BED PIN PIN PIN PIN SCREW EARTH LABEL PLUG QT. 1 1 1 2 2 4 2 2 2 3 1 1 3 jintex.in
Page 6
4 jintex.in
Page 7 — カバー機構(1) COVER (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 270148-SD0 | 上カバー TOP COVER | 1 |
| 2 | 007022A0 | 十字穴ナベ小ネジ/M4X14 SCREW | 4 |
| 3 | 2701490 | ガスケット GASKET | 1 |
| 4 | 2403050 | 防振ゴム RUBBER CUSHION | 3 |
| 5 | 2064571 | オイル窓 OIL SIGHT WINDOW | 1 |
| 6 | 2066820 | ガスケット GASKET | 1 |
| 7 | 270150-UD0 | 前カバー(右) FRONT COVER (RIGHT) | 1 |
| 8 | 2701510 | 前カバー(左) FRONT COVER (LEFT) | 1 |
| 9 | 007018A0 | 十字穴ナベ小ネジ/M4X6 SCREW | 2 |
| 10 | 0045740 | 六角穴止ネジ/M3X12 SCREW | 1 |
| 11 | 0045350 | 六角穴止ネジ/M3X4 SCREW | 1 |
| 12 | 270014A0 | ヒンジ HINGE | 2 |
| 13 | 007021A0 | 十字穴ナベ小ネジ/M4X12 SCREW | 1 |
| 14 | 240043A0 | 平行ピン PIN | 2 |
| 15 | 0045430 | 六角穴止ネジ/M4X4 SCREW | 1 |
| 16 | 2700180 | ラッチ LATCH | 1 |
| 17 | 0070090 | 平小ネジ/M3X5 SCREW | 1 |
| 18 | 2403010 | 圧縮バネ SPRING | 1 |
| 19 | 2701520 | ラッチ LATCH | 1 |
| 20 | 007017A0 | 十字穴ナベ小ネジ/M4X5 SCREW | 1 |
| 21 | 2100440 | 板バネ FLAT SPRING | 1 |
| 22 | 007017A0 | 十字穴ナベ小ネジ/M4X5 SCREW | 1 |
| 23 | 2701530 | カバー COVER | 1 |
| 24 | 007020A0 | 十字穴ナベ小ネジ/M4X10 SCREW | 2 |
| 25 | 007021A0 | 十字穴ナベ小ネジ/M4X12 SCREW | 1 |
| 26 | 007022A0 | 十字穴ナベ小ネジ/M4X14 SCREW | 1 |
| 27 | 2700250 | ファンカバー FAN COVER | 1 |
| 28 | 007019A0 | 十字穴ナベ小ネジ/M4X8 SCREW | 2 |
| 29 | 270024-9U0 | ベルトカバー(組) BELT COVER ASSY. | 1 |
| 30 | 2403050 | 防振ゴム RUBBER CUSHION | 1 |
| 31 | 0071760 | 平小ネジ/M6X14 SCREW | 3 |
| 32 | 270083B9U0 | 側面カバー(組) SIDE COVER ASSY. | 1 |
| 33 | 274011-910 | 押工棒 PRESSER BAR | 1 |
| 34 | 0070440 | 皿小ネジ/M4X10 SCREW | 4 |
| 35 | 9A30670 | 操作注意ラベル CAUTION LABEL | 1 |
| 36 | 9A30690 | ケガ注意ラベル CAUTION LABEL | 1 |
| 37 | 9A30720 | 回転方向指示ラベル LABEL | 1 |
| 38 | 9A31261 | ラベル LABEL | 1 |
| 39 | XXXXXX | 糸通シ図 THREADING DIAGRAM | 1 |
カバー機構(1) COVER (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270148-SD0 上カバー TOP COVER 1 2 007022A0 十字穴ナベ小ネジ/M4X14 SCREW 4 3 2701490 ガスケット GASKET 1 4 2403050 防振ゴム RUBBER CUSHION 3 5 2064571 オイル窓 OIL SIGHT WINDOW 1 6 2066820 ガスケット GASKET 1 7 270150-UD0 前カバー(右) FRONT COVER (RIGHT) 1 8 2701510 前カバー(左) FRONT COVER (LEFT) 1 9 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 2 10 0045740 六角穴止ネジ/M3X12 SCREW 1 11 0045350 六角穴止ネジ/M3X4 SCREW 1 12 270014A0 ヒンジ HINGE 2 13 007021A0 十字穴ナベ小ネジ/M4X12 SCREW 1 14 240043A0 平行ピン PIN 2 15 0045430 六角穴止ネジ/M4X4 SCREW 1 16 2700180 ラッチ LATCH 1 17 0070090 平小ネジ/M3X5 SCREW 1 18 2403010 圧縮バネ SPRING 1 19 2701520 ラッチ LATCH 1 20 007017A0 十字穴ナベ小ネジ/M4X5 SCREW 1 21 2100440 板バネ FLAT SPRING 1 22 007017A0 十字穴ナベ小ネジ/M4X5 SCREW 1 23 2701530 カバー COVER 1 24 007020A0 十字穴ナベ小ネジ/M4X10 SCREW 2 25 007021A0 十字穴ナベ小ネジ/M4X12 SCREW 1 26 007022A0 十字穴ナベ小ネジ/M4X14 SCREW 1 27 2700250 ファンカバー FAN COVER 1 28 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 2 29 270024-9U0 ベルトカバー(組) BELT COVER ASSY. 1 30 2403050 防振ゴム RUBBER CUSHION 1 31 0071760 平小ネジ/M6X14 SCREW 3 32 270083B9U0 側面カバー(組) SIDE COVER ASSY. 1 33 274011-910 押工棒 PRESSER BAR 1 34 0070440 皿小ネジ/M4X10 SCREW 4 35 9A30670 操作注意ラベル CAUTION LABEL 1 36 9A30690 ケガ注意ラベル CAUTION LABEL 1 37 9A30720 回転方向指示ラベル LABEL 1 38 9A31261 ラベル LABEL 1 39 XXXXXX 糸通シ図 THREADING DIAGRAM 1 ● XXXXXX は糸通し図です。 部品番号は 51 頁の糸通し図一覧を参照してください。 ● "XXXXXX" represents the thread diagram. Please refer to the thread diagram list (page 51). 5 jintex.in
Page 8
EX5104-52D,D-52D1を除く Except EX5104-52D,D-52D1 6 jintex.in
Page 9 — カバー機構 (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 270032 | アイガード | 1 |
| 2 | 0070620 | 平小ネジ /M3X6 | 2 |
| 3 | 2028750 | 座金 | 2 |
| 4 | 2700341 | ブラケット | 1 |
| 5 | 0070660 | 段ネジ /M4 | 1 |
| 6 | 2103070 | 波板座金 | 2 |
| 7 | 2700680 | ブラケット | 1 |
| 8 | 0045110 | 六角穴ボルト /M6X25 | 3 |
| 9 | 2701670 | 布案内 | 1 |
| 10 | 0073550 | ナベ小ネジ /M4.5X6 | 2 |
| 11 | 2701790 | カバー | 1 |
| 12 | 270166-SD0 | カバー (組) | 1 |
| 13 | 2701450 | 蓋 | 1 |
| 14 | 007019A0 | 十字穴ナベ小ネジ /M4X8 | 4 |
| 15 | 2701750 | ガスケット | 1 |
| 16 | 213062A0 | 横カバー | 1 |
| 17 | 0045960 | 六角穴止ネジ /M3X6 | 1 |
| 18 | 0045540 | 六角穴止ネジ /M3X3 | 1 |
| 19 | 3069200 | 平行ピン | 1 |
| 20 | 0045540 | 六角穴止ネジ /M3X3 | 1 |
| 21 | 2130630 | 板バネ | 1 |
| 22 | 0071960 | 平小ネジ /M4X4 | 1 |
| 23 | 2132730 | ピン | 1 |
| 24 | 0045540 | 六角穴止ネジ /M3X3 | 1 |
| 25 | 213094-910 | カバー | 1 |
| 26 | 007017A0 | 十字穴ナベ小ネジ /M4X5 | 2 |
カバー機構 (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270032 アイガード EYE GUARD 1 2 0070620 平小ネジ /M3X6 SCREW 2 3 2028750 座金 WASHER 2 4 2700341 ブラケット BRACKET 1 5 0070660 段ネジ /M4 SCREW 1 6 2103070 波板座金 WASHER 2 7 2700680 ブラケット BRACKET 1 8 0045110 六角穴ボルト /M6X25 BOLT 3 9 2701670 布案内 FABRIC GUIDE 1 10 0073550 ナベ小ネジ /M4.5X6 SCREW 2 11 2701790 カバー COVER 1 12 270166-SD0 カバー (組) COVER ASSY. 1 13 2701450 蓋 COVER 1 14 007019A0 十字穴ナベ小ネジ /M4X8 SCREW 4 15 2701750 ガスケット GASKET 1 16 213062A0 横カバー SIDE COVER 1 17 0045960 六角穴止ネジ /M3X6 SCREW 1 18 0045540 六角穴止ネジ /M3X3 SCREW 1 19 3069200 平行ピン PIN 1 20 0045540 六角穴止ネジ /M3X3 SCREW 1 21 2130630 板バネ FLAT SPRING 1 22 0071960 平小ネジ /M4X4 SCREW 1 23 2132730 ピン PIN 1 24 0045540 六角穴止ネジ /M3X3 SCREW 1 25 213094-910 カバー COVER 1 26 007017A0 十字穴ナベ小ネジ /M4X5 SCREW 2 COVER(2) 7 jintex.in
Page 10
EX51□□-□□/■□□ 2.スタンダードドリフト(Standard lift) 3.ハイリフト(High lift) 4.超ハイリフト(Extra-high lift) 1 スタンダードドリフト・ハイリフト Standard lift・High lift 2 超ハイリフト Extra-high lift 3 10 8 9 4 5 6 7 16 15 EXT5100を除く Except EXT5100 25 14 13 12 11 24 23 26 21 22 20 EX5104-52D,D-52D1を除く Except EX5104-52D,D-52D1 19 18 17 8 jintex.in
Page 11 — CRANKSHAFT DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 270522A0 | CRANKSHAFT | 1 |
| 2 | 270522B0 | CRANKSHAFT | 1 |
| 3 | 0045220 | SCREW | 2 |
| 4 | 2705020 | BALANCE WEIGHT | 1 |
| 5 | 0070110 | SCREW | 2 |
| 6 | 2705240 | BALANCE WEIGHT | 1 |
| 7 | 0070110 | SCREW | 2 |
| 8 | 2405030 | WASHER | 1 |
| 9 | 0071430 | SCREW | 1 |
| 10 | 2403300 | BALL BEARING | 1 |
| 11 | 2403350 | RING | 1 |
| 12 | 2129870 | BALL BEARING | 1 |
| 13 | 2115260 | BALL BEARING | 1 |
| 14 | 2403060 | WASHER | 1 |
| 15 | 2100560 | OIL SEAL | 1 |
| 16 | 2100570 | O RING | 1 |
| 17 | 2400340 | O RING | 1 |
| 18 | 2115280 | RIGHT COVER | 1 |
| 19 | 007020A0 | SCREW | 3 |
| 20 | 2705051 | FAN ASSY. | 1 |
| 21 | 270504-UD0 | MACHINE PULLEY | 1 |
| 22 | 0045410 | SCREW | 2 |
| 23 | 0045230 | BOLT | 1 |
| 24 | 2042930 | WASHER | 1 |
| 25 | 2705230 | SPACER | 1 |
| 26 | 2705260 | COVER | 1 |
クランクシャフト機構 REF.NO. PART NO. 1 270522A0 2 270522B0 3 0045220 4 2705020 5 0070110 6 2705240 7 0070110 8 2405030 9 0071430 10 2403300 11 2403350 12 2129870 13 2115260 14 2403060 15 2100560 16 2100570 17 2400340 18 2115280 19 007020A0 20 2705051 21 270504-UD0 22 0045410 23 0045230 24 2042930 25 2705230 26 2705260 部品名称 クランク軸 クランク軸 六角穴止ネジ/M6X6 バランスウエイト 平小ネジ/M3X8 バランスウエイト 平小ネジ/M3X8 座金 ナベ小ネジ/M4X5.5 ボールベアリング 止メ輪 ボールベアリング ボールベアリング 波板座金 油切り Oリング Oリング 右蓋 十字穴ナベ小ネジ/M4X10 ファン(組) プーリー 六角穴止ネジ/M6X8 六角穴ボルト/M6X35 バネ座金 スペーサ 蓋 CRANKSHAFT DRIVE MECHANISM DESCRIPTION CRANKSHAFT CRANKSHAFT SCREW BALANCE WEIGHT SCREW BALANCE WEIGHT SCREW WASHER SCREW BALL BEARING RING BALL BEARING BALL BEARING WASHER OIL SEAL O RING O RING RIGHT COVER SCREW FAN ASSY. MACHINE PULLEY SCREW BOLT WASHER SPACER COVER QT. 1 1 2 1 2 1 2 1 1 1 1 1 1 1 1 1 1 3 1 1 2 1 1 1 1 9 jintex.in
Page 12
2本針(2-needle) EX5104-D-52D1 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 10 jintex.in
Page 13 — NEEDLE DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 271000-920 | ロッド | 1 |
| 2 | 007023A0 | 十字穴ナベ小ネジ /M4X16 | 2 |
| 3 | 2710010 | 平行ピン | 1 |
| 4 | 0045380 | 六角穴止ネジ /M4X6 | 1 |
| 5 | 271002-920 | クランク | 1 |
| 6 | 0045330 | 六角穴ボルト /M6X12 | 1 |
| 7 | 271003D0 | 軸 | 1 |
| 8 | 2402920 | カラー | 1 |
| 9 | 0045540 | 六角穴止ネジ /M3X3 | 2 |
| 10 | 2082350 | 座金 | 1 |
| 11 | 2025770 | 止メ輪 | 1 |
| 12 | 271004-920 | レバー | 1 |
| 13 | 0071500 | 六角ボルト /M6X12 | 1 |
| 14 | 271022A910 | 軸(組) | 1 |
| 15 | 2021770 | 給油紐 | 2 |
| 16 | 271005B91Y0 | ブッシュ(組)/針棒 | 1 |
| 17 | 0045460 | 六角穴止ネジ /M4X5 | 1 |
| 18 | 2010220 | Oリング | 1 |
| 19 | 179009-050 | フェルト | 1 |
| 20 | 2403100 | 栓 | 1 |
| 21 | 271009-920 | リング | 1 |
| 22 | 0070350 | 平小ネジ /M3X6 | 1 |
| 23 | XXXXXX | 針 | 1 |
| 24 | XXXXXX | 針留 | 1 |
| 25 | 0045540 | 六角穴止ネジ /M3X3 | 1 |
| 26 | XXXXXX | 針 | 2 |
| 27 | XXXXXX | 針留 | 1 |
| 28 | 0045540 | 六角穴止ネジ /M3X3 | 2 |
| 29 | XXXXXX | 針板 | 1 |
| 30 | 0071700 | 皿小ネジ /M4X7.5 | 1 |
| 31 | 213060A910 | ブラケット(組) | 1 |
| 32 | 007019A0 | 十字穴ナベ小ネジ /M4X8 | 1 |
| 33 | XXXXXX | 針受(前) | 1 |
| 34 | 0070310 | 平小ネジ /M2.5X4 | 1 |
| 35 | XXXXXX | 針受(後) | 1 |
| 36 | 0070620 | 平小ネジ /M3X6 | 1 |
針振リ機構 REF.NO. PART NO. 1 271000-920 ロッド 2 007023A0 十字穴ナベ小ネジ /M4X16 3 2710010 平行ピン 4 0045380 六角穴止ネジ /M4X6 5 271002-920 クランク 6 0045330 六角穴ボルト /M6X12 7 271003D0 軸 8 2402920 カラー 9 0045540 六角穴止ネジ /M3X3 10 2082350 座金 11 2025770 止メ輪 12 271004-920 レバー 13 0071500 六角ボルト /M6X12 14 271022A910 軸(組) 15 2021770 給油紐 16 271005B91Y0 ブッシュ(組)/針棒 17 0045460 六角穴止ネジ /M4X5 18 2010220 Oリング 19 179009-050 フェルト 20 2403100 栓 21 271009-920 リング 22 0070350 平小ネジ /M3X6 23 XXXXXX 針 24 XXXXXX 針留 25 0045540 六角穴止ネジ /M3X3 26 XXXXXX 針 27 XXXXXX 針留 28 0045540 六角穴止ネジ /M3X3 29 XXXXXX 針板 30 0071700 皿小ネジ /M4X7.5 31 213060A910 ブラケット(組) 32 007019A0 十字穴ナベ小ネジ /M4X8 33 XXXXXX 針受(前) 34 0070310 平小ネジ /M2.5X4 35 XXXXXX 針受(後) 36 0070620 平小ネジ /M3X6 ● XXXXXX はゲージパーツです。 部品番号は 48 ~ 50 頁のゲージパーツ表を 参照してください。 NEEDLE DRIVE MECHANISM DESCRIPTION QT. CONNECTION 1 SCREW 2 PIN 1 SCREW 1 CRANK 1 BOLT 1 SHAFT 1 COLLAR 1 SCREW 2 WASHER 1 RING 1 LEVER 1 BOLT 1 SHAFT ASSY. 1 OIL WICK 2 BUSHING ASSY. 1 SCREW 1 O RING 1 FELT 1 PLUG 1 RING 1 SCREW 1 NEEDLE 1 NEEDLE HOLDER 1 SCREW 1 NEEDLE 2 NEEDLE HOLDER 1 SCREW 2 NEEDLE PLATE 1 SCREW 1 BRACKET ASSY. 1 SCREW 1 NEEDLE GUARD (FRONT) 1 SCREW 1 NEEDLE GUARD (REAR) 1 SCREW 1 "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 11 jintex.in
Page 14
EX5100-□□/□□ 2.スタンダードリフト(Standard lift) 3.ハイリフト(High lift) 4.超ハイリフト(Extra-high lift) 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 14 5 4 3 1 2 8 13 12 11 EX5114-92M2を除く Except EX5114-92M2 スタンダードリフト Standard lift 6 ハイリフト・超ハイリフト High lift・Extra-high lift 7 9 10 26 スタンダードリフト・ハイリフト Standard lift・High lift 29 27 超ハイリフト Extra-high lift 36 28 30 33 31 35 32 34 25 15 17 16 22 23 21 18 20 19 24 12 jintex.in
Page 15 — UPPER LOOPER DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 271500-920 | ロッド | 1 |
| 2 | 007022A0 | 十字穴ナベ小ネジ/M4X14 | 2 |
| 3 | 007023A0 | 十字穴ナベ小ネジ/M4X16 | 2 |
| 4 | 2715010 | 振レ止メ | 1 |
| 5 | 0070410 | 皿小ネジ/M3X6 | 2 |
| 6 | 271502-920 | クランク | 1 |
| 7 | 271503-930 | クランク | 1 |
| 8 | 0045330 | 六角穴ボルト/M6X12 | 1 |
| 9 | 2715350 | 軸 | 1 |
| 10 | 210586A0 | オイルシール | 1 |
| 11 | 2401020 | 座金 | 1 |
| 12 | 240201-920 | カラー | 1 |
| 13 | 0071100 | 六角穴ボルト/M4X9 | 1 |
| 14 | 2403120 | 座金 | 1 |
| 15 | 271538B91Y0 | 上ルーパー台セット | 1 |
| 16 | 271505-920 | レバー | 1 |
| 17 | 0071500 | 六角ボルト/M6X12 | 1 |
| 18 | 2715460 | 平行ピン(組) | 1 |
| 19 | 2021760 | 給油紐 | 1 |
| 20 | 0045450 | 六角穴止ネジ/M3X4 | 1 |
| 21 | 27153B910 | 上ルーパー台(組) | 1 |
| 22 | 179130-050 | フェルト | 1 |
| 23 | 0070541 | 平小ネジ/M3.5X6.7 | 1 |
| 24 | 2330350 | フェルト | 1 |
| 25 | XXXXXX | 上ルーパー | 1 |
| 26 | 271510M0 | 上ルーパー土台 | 1 |
| 27 | 271510N0 | 上ルーパー土台 | 1 |
| 28 | 0045100 | 六角穴ボルト/M6X16 | 2 |
| 29 | 2715190 | フィルタ | 1 |
| 30 | 2715340 | カバー | 1 |
| 31 | 0070330 | 平小ネジ/M2.5X8 | 1 |
| 32 | 0070390 | 皿小ネジ/M2.5X6 | 1 |
| 33 | 2745890 | フェルト | 1 |
| 34 | 2745880 | 止板 | 1 |
| 35 | 0070080 | 平小ネジ/M3X4 | 1 |
| 36 | 0084210 | オイルマーク | 1 |
上ルーパー機構 UPPER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500-920 ロッド CONNECTION 1 2 007022A0 十字穴ナベ小ネジ/M4X14 SCREW 2 3 007023A0 十字穴ナベ小ネジ/M4X16 SCREW 2 4 2715010 振レ止メ GUIDE 1 5 0070410 皿小ネジ/M3X6 SCREW 2 6 271502-920 クランク CRANK 1 7 271503-930 クランク CRANK 1 8 0045330 六角穴ボルト/M6X12 BOLT 1 9 2715350 軸 SHAFT 1 10 210586A0 オイルシール OIL SEAL 1 11 2401020 座金 WASHER 1 12 240201-920 カラー COLLAR 1 13 0071100 六角穴ボルト/M4X9 BOLT 1 14 2403120 座金 WASHER 1 15 271538B91Y0 上ルーパー台セット UPPER LOOPER HOLDER ASSY. 1 16 271505-920 レバー LEVER 1 17 0071500 六角ボルト/M6X12 BOLT 1 18 2715460 平行ピン(組) PIN ASSY. 1 19 2021760 給油紐 OIL WICK 1 20 0045450 六角穴止ネジ/M3X4 SCREW 1 21 27153B910 上ルーパー台(組) UPPER LOOPER HOLDER ASSY. 1 22 179130-050 フェルト FELT 1 23 0070541 平小ネジ/M3.5X6.7 SCREW 1 24 2330350 フェルト FELT 1 25 XXXXXX 上ルーパー UPPER LOOPER 1 26 271510M0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 27 271510N0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 28 0045100 六角穴ボルト/M6X16 BOLT 2 29 2715190 フィルタ FILTER 1 30 2715340 カバー COVER 1 31 0070330 平小ネジ/M2.5X8 SCREW 1 32 0070390 皿小ネジ/M2.5X6 SCREW 1 33 2745890 フェルト FELT 1 34 2745880 止板 BRACKET ASSY. 1 35 0070080 平小ネジ/M3X4 SCREW 1 36 0084210 オイルマーク OIL SEAL 1 ● XXXXXX はゲージパーツです。 部品番号は 48 ~ 50 頁のゲージパーツ表を 参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 13 jintex.in
Page 16
14 jintex.in
Page 17 — LOWER LOOPER DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 271500-920 | ロッド | 1 |
| 2 | 007022A0 | 十字穴ナベ小ネジ/M4X14 | 2 |
| 3 | 007023A0 | 十字穴ナベ小ネジ/M4X16 | 2 |
| 4 | 2715010 | 振レ止メ | 1 |
| 5 | 0070410 | 皿小ネジ/M3X6 | 2 |
| 6 | 272010-920 | クランク | 1 |
| 7 | 0045330 | 六角穴ボルト/M6X12 | 1 |
| 8 | 271504B0 | 軸 | 1 |
| 9 | 2403380 | 座金 | 1 |
| 10 | 3030670 | バネ座金 | 1 |
| 11 | 0071740 | 六角穴ボルト/M4X10 | 1 |
| 12 | 2403110 | 座金 | 1 |
| 13 | 204052A0 | オイルシール | 1 |
| 14 | 272011-910 | 下ルーパー台(組) | 1 |
| 15 | 0045010 | 六角穴ボルト/M5X14 | 1 |
| 16 | XXXXXX | 下ルーパー | 1 |
| 17 | 007013A0 | 十字穴ナベ小ネジ/M3.5X8 | 1 |
下ルーパー機構 REF.NO. PART NO. 部品名称 1 271500-920 ロッド 2 007022A0 十字穴ナベ小ネジ/M4X14 3 007023A0 十字穴ナベ小ネジ/M4X16 4 2715010 振レ止メ 5 0070410 皿小ネジ/M3X6 6 272010-920 クランク 7 0045330 六角穴ボルト/M6X12 8 271504B0 軸 9 2403380 座金 10 3030670 バネ座金 11 0071740 六角穴ボルト/M4X10 12 2403110 座金 13 204052A0 オイルシール 14 272011-910 下ルーパー台(組) 15 0045010 六角穴ボルト/M5X14 16 XXXXXX 下ルーパー 17 007013A0 十字穴ナベ小ネジ/M3.5X8 ● XXXXXX はゲージパーツです。 部品番号は 48 ~ 50 頁のゲージパーツ表を 参照してください。 LOWER LOOPER DRIVE MECHANISM DESCRIPTION QT. CONNECTION 1 SCREW 2 SCREW 2 GUIDE 1 SCREW 2 CRANK 1 BOLT 1 SHAFT 1 WASHER 1 WASHER 1 BOLT 1 WASHER 1 OIL SEAL 1 LOWER LOOPER HOLDER ASSY. 1 BOLT 1 LOWER LOOPER 1 SCREW 1 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 15 jintex.in
Page 18
20 21 22 23 24 6 12 7 8 10 9 11 17 19 18 16 15 3 1 2 4 5 14 13 28 27 50 51 26 25 ※64 ※65 49 64 65 61 60 62 63 31 ※59 55 29 66 56 ※67 37 68 48 47 30 40 41 32 34 33 35 36 42 43 44 45 52 53 57 38 39 54 58 ※= 59 64 65 67 EX5104-D-52D1を除く Except EX5104-D-52D1 16 jintex.in
Page 19 — FEED MECHANISM(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 2726020 | ロッド CONNECTION | 1 |
| 2 | 2725960 | エキセン ECCENTRIC | 1 |
| 3 | 2101290 | 案内/送リエキセン GUIDE/FEED ECCENTRIC | 1 |
| 4 | 210130A0 | 板バネ FLAT SPRING | 1 |
| 5 | 0045350 | 六角穴止ネジ/M3X4 SCREW | 2 |
| 6 | 2725990 | ラチェット RATCHET | 1 |
| 7 | 2726130 | ネジリバネ SPRING | 1 |
| 8 | 0070380 | 段付ネジ/M2 SCREW | 1 |
| 9 | 2726000 | ラチェット RATCHET | 1 |
| 10 | 0045140 | 六角穴止ネジ/M4X5 SCREW | 1 |
| 11 | 0045720 | 六角穴止ネジ/M5X10 SCREW | 1 |
| 12 | 272597-910 | 調節エキセン ECCENTRIC | 1 |
| 13 | 272595-910 | 調節台 REGULATOR | 1 |
| 14 | 0045140 | 六角穴止ネジ/M5X5 SCREW | 2 |
| 15 | 2726100 | プッシュボタン PUSH BOTTON | 1 |
| 16 | 2405171 | 圧縮バネ SPRING | 1 |
| 17 | 2404840 | 座金 WASHER | 2 |
| 18 | 2000200 | Oリング O RING | 1 |
| 19 | 2025220 | 止メ輪 RING | 2 |
| 20 | 272603-920 | クランク CRANK | 1 |
| 21 | 0045330 | 六角ボルト/M6X12 BOLT | 1 |
| 22 | 2082350 | 座金 WASHER | 1 |
| 23 | 2402920 | カラー COLLAR | 1 |
| 24 | 0045540 | 六角穴止ネジ/M3X3 SCREW | 2 |
| 25 | 272581-910 | クランク(組) CRANK ASSY. | 1 |
| 26 | 0045330 | 六角ボルト/M6X12 BOLT | 1 |
| 27 | 2725830 | スライダ SLIDER | 1 |
| 28 | 2016290 | 止メ輪 RING | 1 |
| 29 | 2725840 | 案内 GUIDE | 1 |
| 30 | 007020A0 | 十字穴ナベ小ネジ/M4X10 SCREW | 2 |
| 31 | 2725800 | 主送り台 MAIN FEED BAR | 1 |
| 32 | XXXXXX | 主送り歯(組) MAIN FEED DOG ASSY. | 1 |
| 33 | XXXXXX | 主送り歯 MAIN FEED DOG | 1 |
| 34 | XXXXXX | 補助送り歯 AUXILIARY FEED DOG | 1 |
| 35 | 0054920 | 平ネジ/C1X6 SCREW | 1 |
| 36 | 0070130 | 平小ネジ/M3.5X8 SCREW | 1 |
| 37 | 2725850 | 差動送り台 DIFFERENTIAL FEED BAR | 1 |
| 38 | XXXXXX | 差動送り歯 DIFFERENTIAL FEED DOG | 1 |
| 39 | 0070130 | 平小ネジ/M3.5X8 SCREW | 1 |
| 40 | 2726050 | 角駒 BLOCK | 1 |
| 41 | 240454-20 | ニードルベアリング NEEDLE BEARING | 1 |
| 42 | 2725790 | リンク LINK | 1 |
| 43 | 2726090 | ブッシュ BUSHING | 1 |
| 44 | 2405050 | 座金 WASHER | 1 |
| 45 | 0072910 | 六角ボルト/M5X10 BOLT | 1 |
| 46 | 2726040 | 段付ピン PIN | 2 |
| 47 | 2405050 | 座金 WASHER | 1 |
| 48 | 0071430 | ナベ小ネジ/M4X5.5 SCREW | 2 |
| 49 | 2725780 | 軸 SHAFT | 1 |
| 50 | 2726070 | 軸受 BLOCK | 1 |
| 51 | 0045280 | 六角ボルト/M4X12 BOLT | 2 |
| 52 | 2726110 | 案内 GUIDE | 1 |
| 53 | 0072920 | 段ネジ/M4 SCREW | 1 |
| 54 | 2726120 | 油切り OIL SEAL | 2 |
| 55 | 2725920 | 案内 GUIDE | 2 |
| 56 | 0045380 | 六角穴止ネジ/M4X6 SCREW | 2 |
| 57 | 2725930 | 案内 GUIDE | 1 |
| 58 | 0070820 | ナベ小ネジ/M4X8 SCREW | 2 |
| 59 | 2725870 | エキセンピン ECCENTRIC PIN | 1 |
| 60 | 0045840 | 六角穴止ネジ/M4X10 SCREW | 1 |
| 61 | 2041850 | Oリング O RING | 1 |
| 62 | 2403030 | カラー COLLAR | 1 |
| 63 | 0045430 | 六角穴止ネジ/M4X4 SCREW | 1 |
| 64 | 2404040 | カラー COLLAR | 2 |
| 65 | 0045380 | 六角穴止ネジ/M4X6 SCREW | 2 |
| 66 | 2725260 | 角駒 BLOCK | 1 |
| 67 | 2400550 | 座金 WASHER | 1 |
| 68 | 0070410 | 皿小ネジ/M3X6 SCREW | 1 |
送り機構(1) FEED MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2726020 ロッド CONNECTION 1 2 2725960 エキセン ECCENTRIC 1 3 2101290 案内/送リエキセン GUIDE/FEED ECCENTRIC 1 4 210130A0 板バネ FLAT SPRING 1 5 0045350 六角穴止ネジ/M3X4 SCREW 2 6 2725990 ラチェット RATCHET 1 7 2726130 ネジリバネ SPRING 1 8 0070380 段付ネジ/M2 SCREW 1 9 2726000 ラチェット RATCHET 1 10 0045140 六角穴止ネジ/M4X5 SCREW 1 11 0045720 六角穴止ネジ/M5X10 SCREW 1 12 272597-910 調節エキセン ECCENTRIC 1 13 272595-910 調節台 REGULATOR 1 14 0045140 六角穴止ネジ/M5X5 SCREW 2 15 2726100 プッシュボタン PUSH BOTTON 1 16 2405171 圧縮バネ SPRING 1 17 2404840 座金 WASHER 2 18 2000200 Oリング O RING 1 19 2025220 止メ輪 RING 2 20 272603-920 クランク CRANK 1 21 0045330 六角ボルト/M6X12 BOLT 1 22 2082350 座金 WASHER 1 23 2402920 カラー COLLAR 1 24 0045540 六角穴止ネジ/M3X3 SCREW 2 25 272581-910 クランク(組) CRANK ASSY. 1 26 0045330 六角ボルト/M6X12 BOLT 1 27 2725830 スライダ SLIDER 1 28 2016290 止メ輪 RING 1 29 2725840 案内 GUIDE 1 30 007020A0 十字穴ナベ小ネジ/M4X10 SCREW 2 31 2725800 主送り台 MAIN FEED BAR 1 32 XXXXXX 主送り歯(組) MAIN FEED DOG ASSY. 1 33 XXXXXX 主送り歯 MAIN FEED DOG 1 34 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 35 0054920 平ネジ/C1X6 SCREW 1 36 0070130 平小ネジ/M3.5X8 SCREW 1 37 2725850 差動送り台 DIFFERENTIAL FEED BAR 1 38 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 39 0070130 平小ネジ/M3.5X8 SCREW 1 40 2726050 角駒 BLOCK 1 41 240454-20 ニードルベアリング NEEDLE BEARING 1 42 2725790 リンク LINK 1 43 2726090 ブッシュ BUSHING 1 44 2405050 座金 WASHER 1 45 0072910 六角ボルト/M5X10 BOLT 1 46 2726040 段付ピン PIN 2 47 2405050 座金 WASHER 1 48 0071430 ナベ小ネジ/M4X5.5 SCREW 2 49 2725780 軸 SHAFT 1 50 2726070 軸受 BLOCK 1 51 0045280 六角ボルト/M4X12 BOLT 2 52 2726110 案内 GUIDE 1 53 0072920 段ネジ/M4 SCREW 1 54 2726120 油切り OIL SEAL 2 55 2725920 案内 GUIDE 2 56 0045380 六角穴止ネジ/M4X6 SCREW 2 57 2725930 案内 GUIDE 1 58 0070820 ナベ小ネジ/M4X8 SCREW 2 59 2725870 エキセンピン ECCENTRIC PIN 1 60 0045840 六角穴止ネジ/M4X10 SCREW 1 61 2041850 Oリング O RING 1 62 2403030 カラー COLLAR 1 63 0045430 六角穴止ネジ/M4X4 SCREW 1 64 2404040 カラー COLLAR 2 65 0045380 六角穴止ネジ/M4X6 SCREW 2 66 2725260 角駒 BLOCK 1 67 2400550 座金 WASHER 1 68 0070410 皿小ネジ/M3X6 SCREW 1 XXXXXX はゲージパーツです。 部品番号は 48~50 頁のゲージパーツ表を 参照してください。 "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 48-50) 17 jintex.in
Page 20
18 jintex.in
Page 21 — FEED MECHANISM(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 2725880 | リンク | 1 |
| 2 | 272589-920 | レバー | 1 |
| 3 | 0045330 | 六角穴ボルト /M6X12 | 1 |
| 4 | 0070580 | 段ネジ /M5 | 1 |
| 5 | 2725900 | 軸 | 1 |
| 6 | 2041850 | Oリング | 1 |
| 7 | 2725910 | レバー | 1 |
| 8 | 0071390 | ピンネジ /M4 | 1 |
| 9 | 2726140 | ネジリバネ | 1 |
| 10 | 0071610 | 段ネジ /M5 | 1 |
| 11 | 2725860 | 調節板 | 1 |
| 12 | 007019A0 | 十字穴ナベ小ネジ /M4X8 | 3 |
| 13 | 2526580 | ストッパ | 2 |
| 14 | 3034480 | 座金 | 2 |
| 15 | 007018A0 | 十字穴ナベ小ネジ /M4X6 | 2 |
| 16 | 272538A0 | 調節棒 | 1 |
| 17 | 2403220 | シール | 1 |
| 18 | 2405590 | 圧縮バネ | 1 |
| 19 | 272539A0 | 段付ピン | 1 |
| 20 | 2005550 | 止メ輪 | 1 |
| 21 | 2520690 | 丸ナット | 1 |
| 22 | 2113010 | 皿バネ | 1 |
| 23 | 0070590 | 段ネジ /M4.5 | 1 |
送り機構(2) REF.NO. PART NO. 1 2725880 2 272589-920 3 0045330 4 0070580 5 2725900 6 2041850 7 2725910 8 0071390 9 2726140 10 0071610 11 2725860 12 007019A0 13 2526580 14 3034480 15 007018A0 16 272538A0 17 2403220 18 2405590 19 272539A0 20 2005550 21 2520690 22 2113010 23 0070590 部品名称 リンク レバー 六角穴ボルト /M6X12 段ネジ /M5 軸 Oリング レバー ピンネジ /M4 ネジリバネ 段ネジ /M5 調節板 十字穴ナベ小ネジ /M4X8 ストッパ 座金 十字穴ナベ小ネジ /M4X6 調節棒 シール 圧縮バネ 段付ピン 止メ輪 丸ナット 皿バネ 段ネジ /M4.5 FEED MECHANISM(2) DESCRIPTION LINK LEVER BOLT SCREW SHAFT O RING LEVER SCREW SPRING SCREW REGULATOR PLATE SCREW STOPPER WASHER SCREW ADJUSTING BAR SEAL SPRING PIN RING NUT SPRING SCREW QT. 1 1 1 1 1 1 1 1 1 1 1 3 2 2 2 1 1 1 1 1 1 1 1 19 jintex.in
Page 22
20 jintex.in
Page 23 — KNIFE DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 273000-920 | ロッド | 1 |
| 2 | 007023A0 | 十字穴ナベ小ネジ/M4X16 | 2 |
| 3 | 273001-920 | クランク | 1 |
| 4 | 0045330 | 六角穴ボルト/M6X12 | 1 |
| 5 | 2710010 | 平行ピン | 1 |
| 6 | 0045380 | 六角穴止ネジ/M4X6 | 1 |
| 7 | 273004A0 | 上メス台軸 | 1 |
| 8 | 3080360 | ピン付ネジ/M5 | 1 |
| 9 | 204052A0 | オイルシール | 1 |
| 10 | 240235-920 | カラー | 2 |
| 11 | 0045470 | 六角穴止ネジ/M6X5 | 2 |
| 12 | XXXXXX | 上メス | 1 |
| 13 | 0070130 | 平小ネジ/M3.5X8 | 1 |
| 14 | 179712-050 | 上メス抱キ | 1 |
| 15 | 2730060 | 案内ピン | 1 |
| 16 | 0070210 | 平小ネジ/M4X12 | 1 |
| 17 | XXXXXX | 下メス | 1 |
| 18 | 213264-910 | 下メス押エ | 1 |
| 19 | 0070190 | 平小ネジ/M4X8 | 1 |
| 20 | 2730270 | 下メス台 | 1 |
| 21 | 0045430 | 六角穴止ネジ/M4X4 | 1 |
| 22 | 2405180 | 圧縮バネ | 1 |
| 23 | 2130840 | 蓋 | 1 |
| 24 | 0070100 | 平小ネジ/M3X6 | 1 |
上下メス機構 REF.NO. PART NO. 1 273000-920 2 007023A0 3 273001-920 4 0045330 5 2710010 6 0045380 7 273004A0 8 3080360 9 204052A0 10 240235-920 11 0045470 12 XXXXXX 13 0070130 14 179712-050 15 2730060 16 0070210 17 XXXXXX 18 213264-910 19 0070190 20 2730270 21 0045430 22 2405180 23 2130840 24 0070100 部品名称 ロッド 十字穴ナベ小ネジ/M4X16 クランク 六角穴ボルト/M6X12 平行ピン 六角穴止ネジ/M4X6 上メス台軸 ピン付ネジ/M5 オイルシール カラー 六角穴止ネジ/M6X5 上メス 平小ネジ/M3.5X8 上メス抱キ 案内ピン 平小ネジ/M4X12 下メス 下メス押エ 平小ネジ/M4X8 下メス台 六角穴止ネジ/M4X4 圧縮バネ 蓋 平小ネジ/M3X6 KNIFE DRIVE MECHANISM DESCRIPTION CONNECTION SCREW CRANK BOLT PIN SCREW UPPER KNIFE LEVER SCREW OIL SEAL COLLAR SCREW UPPER KNIFE SCREW UPPER KNIFE CLAMP PIN SCREW LOWER KNIFE LOWER KNIFE CLAMP SCREW LOWER KNIFE HOLDER SCREW SPRING COVER SCREW QT. 1 2 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 ● XXXXXX はゲージパーツです。 部品番号は 48 ~ 50 頁のゲージパーツ表を 参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 48-50) 21 jintex.in
Page 24
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 29 | EX5104-52D | Except EX5104-52D | |
| 30 | EX5104-52D | Except EX5104-52D | |
| 31 | EX5104-52D | Except EX5104-52D |
EX5104-52Dを除く Except EX5104-52D EX5104-52Dを除く Except EX5104-52D EX5104-52Dを除く Except EX5104-52D 22 jintex.in
Page 25 — PRESSER FOOT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 274000-B0 | 押工台 | 1 |
| 2 | 2085490 | 平行ピン | 1 |
| 3 | 0045940 | 六角穴止ネジ /M4X4 | 1 |
| 4 | 2740010 | 押工台軸 | 1 |
| 5 | 2740020 | ブッシュ | 1 |
| 6 | 0071050 | 平小ネジ /M4X40 | 1 |
| 7 | 274003-921 | カラー | 1 |
| 8 | 0045340 | 六角穴ボルト /M6X14 | 1 |
| 9 | 2740040 | レバー | 1 |
| 10 | 274005A0 | ネジリバネ | 1 |
| 11 | 2740060 | リンク | 1 |
| 12 | 2740070 | レバー | 1 |
| 13 | 0070600 | 段ネジ /M10 | 1 |
| 14 | 2740080 | ネジリバネ | 1 |
| 15 | 2740090 | ストッパ | 1 |
| 16 | 007020A0 | 十字穴ナベ小ネジ /M4X10 | 2 |
| 17 | 0071750 | 平小ネジ /M5X24 | 1 |
| 18 | 0048050 | 六角ナット /M5 | 1 |
| 19 | 2087730 | 圧縮バネ | 1 |
| 20 | 274014A1 | 調節ネジ | 1 |
| 21 | 2740150 | ナット | 1 |
| 22 | 274016A0 | レバー | 1 |
| 23 | 0071710 | 段ネジ /M4 | 1 |
| 24 | 2740170 | ネジリバネ | 1 |
| 25 | 2740100 | ストッパ | 1 |
| 26 | 0070190 | 平小ネジ /M4X8 | 1 |
| 27 | 274018-92B0 | ホルダ | 1 |
| 28 | 0070130 | 平小ネジ /M3.5X8 | 1 |
| 29 | 2740190 | 板バネ | 1 |
| 30 | 0050890 | 平小ネジ /C3X5.45 | 1 |
| 31 | 2740330 | フィンガーガード | 1 |
| 32 | 2740200 | ストッパ | 1 |
| 33 | 0070080 | 平小ネジ /M3X4 | 1 |
| 34 | 0070090 | 平小ネジ /M3X5 | 1 |
押工機構 REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274000-B0 押工台 PRESSER ARM 1 2 2085490 平行ピン PIN 1 3 0045940 六角穴止ネジ /M4X4 SCREW 1 4 2740010 押工台軸 SHAFT 1 5 2740020 ブッシュ BUSHING 1 6 0071050 平小ネジ /M4X40 SCREW 1 7 274003-921 カラー COLLAR 1 8 0045340 六角穴ボルト /M6X14 BOLT 1 9 2740040 レバー LEVER 1 10 274005A0 ネジリバネ SPRING 1 11 2740060 リンク LINK 1 12 2740070 レバー LEVER 1 13 0070600 段ネジ /M10 SCREW 1 14 2740080 ネジリバネ SPRING 1 15 2740090 ストッパ STOPPER 1 16 007020A0 十字穴ナベ小ネジ /M4X10 SCREW 2 17 0071750 平小ネジ /M5X24 SCREW 1 18 0048050 六角ナット /M5 NUT 1 19 2087730 圧縮バネ SPRING 1 20 274014A1 調節ネジ ADJUSTING SCREW 1 21 2740150 ナット NUT 1 22 274016A0 レバー LEVER 1 23 0071710 段ネジ /M4 SCREW 1 24 2740170 ネジリバネ SPRING 1 25 2740100 ストッパ STOPPER 1 26 0070190 平小ネジ /M4X8 SCREW 1 27 274018-92B0 ホルダ HOLDER 1 28 0070130 平小ネジ /M3.5X8 SCREW 1 29 2740190 板バネ FLAT SPRING 1 30 0050890 平小ネジ /C3X5.45 SCREW 1 31 2740330 フィンガーガード FINGER GUARD 1 32 2740200 ストッパ STOPPER 1 33 0070080 平小ネジ /M3X4 SCREW 1 34 0070090 平小ネジ /M3X5 SCREW 1 23 jintex.in
Page 26
12 11 1 18 10 9 2 8 7 12 11 10 9 3 4 8 7 12 11 10 9 5 6 8 7 1本針(1-needle) EX5104-52D,D-52D1を除く Except EX5104-52D,D-52D1 14 13 15 17 16 1 3 5 2本針(2-needle) 14 13 15 19 18 3 5 24 jintex.in
Page 27 — THREAD TENSION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 210529-9T0 | TENSION SPRING ASSY. | 1 |
| 2 | 2010370 | SPRING (HEAVY) | 1 |
| 3 | 210531-9T0 | TENSION SPRING ASSY. | 1 |
| 4 | 2010680 | SPRING (LIGHT) | 1 |
| 5 | 210530-9T0 | TENSION SPRING ASSY. | 1 |
| 6 | 2010860 | SPRING (MEDIUM) | 1 |
| 7 | 263543-TA0 | KNOB | 1 |
| 8 | 2084480 | RATCHET | 1 |
| 9 | 263544-TA0 | SPRING SHIELD | 1 |
| 10 | 2103190 | DISC | 2 |
| 11 | 2084490 | FELT | 1 |
| 12 | 005082A0 | SCREW STUD | 1 |
| 13 | 2750000 | THREAD GUIDE | 1 |
| 14 | 007018A0 | SCREW | 2 |
| 15 | 2750010 | THREAD GUIDE | 1 |
| 16 | 004009-1HC0 | SCREW | 1 |
| 17 | 2028490 | THREAD TENSION GUIDE | 3 |
| 18 | 210529-9T0 | TENSION SPRING ASSY. | 2 |
| 19 | 2028490 | THREAD TENSION GUIDE | 4 |
糸調子機構 REF.NO. PART NO. 1 210529-9T0 2 2010370 3 210531-9T0 4 2010680 5 210530-9T0 6 2010860 7 263543-TA0 8 2084480 9 263544-TA0 10 2103190 11 2084490 12 005082A0 13 2750000 14 007018A0 15 2750010 16 004009-1HC0 17 2028490 18 210529-9T0 19 2028490 部品名称 糸調子(組) 円錐バネ(強) 糸調子(組) 円錐バネ(弱) 糸調子(組) 円錐バネ(中) ツマミ ラチェット 受皿 調子皿 フェルト 調子棒/C5 糸道 十字穴ナベ小ネジ/M4X6 糸道 平ネジ/C5X7.5 糸調子台 糸調子(組) 糸調子台 THREAD TENSION MECHANISM DESCRIPTION TENSION SPRING ASSY. SPRING (HEAVY) TENSION SPRING ASSY. SPRING (LIGHT) TENSION SPRING ASSY. SPRING (MEDIUM) KNOB RATCHET SPRING SHIELD DISC FELT SCREW STUD THREAD GUIDE SCREW THREAD GUIDE SCREW THREAD TENSION GUIDE TENSION SPRING ASSY. THREAD TENSION GUIDE QT. 1 1 1 1 1 1 1 1 1 2 1 1 1 2 1 1 3 2 4 25 jintex.in
Page 28
EX5100-□□/□□ 2.スタンダードリフト (Standard lift) 3.ハイリフト (High lift) 4.超ハイリフト (Extra-high lift) 1 2 8 5 12 9 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 13 3 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 6 10 2本針(2-needle) スタンダードリフト (Standard lift) EX5104-D-52D1 4 2本針(2-needle) EX5104-D-52D1 7 2本針(2-needle) EX5104-D-52D1 11 2本針(2-needle) ハイリフト・超ハイリフト High lift・Extra-high lift 25 18 14 15 16 17 26 15 19 16 17 20 21 22 23 27 28 24 29 30 1本針(1-needle) EX5104-D-52D1を除く Except EX5104-D-52D1 2本針(2-needle) EX5104-D-52D1 33 31 33 32 26 jintex.in
Page 29 — THREAD GUIDE & THREAD TAKEUP
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 2750150 | ブラケット | 1 |
| 2 | 0070820 | ナベ小ネジ /M4X8 | 1 |
| 3 | 275013A0 | 糸道 | 1 |
| 4 | 2750130 | 糸道 | 1 |
| 5 | 0045430 | 六角穴止ネジ /M4X4 | 1 |
| 6 | 2750180 | 糸道 | 1 |
| 7 | 275018A0 | 糸道 | 1 |
| 8 | 0070820 | ナベ小ネジ /M4X8 | 1 |
| 9 | 275016A0 | 針糸繰り | 1 |
| 10 | 275017A0 | 針糸繰り | 1 |
| 11 | 275106A0 | 針糸繰り | 1 |
| 12 | 0070620 | 平小ネジ /M3X6 | 1 |
| 13 | 0070410 | 皿小ネジ /M3X6 | 1 |
| 14 | 2750040 | ブラケット | 1 |
| 15 | 2750470 | 糸道 | 2 |
| 16 | 2028750 | 座金 | 2 |
| 17 | 0070080 | 平小ネジ /M3X4 | 2 |
| 18 | 2751070 | 糸道 | 1 |
| 19 | 2750050 | 糸繰り | 1 |
| 20 | 0070190 | 平小ネジ /M4X8 | 1 |
| 21 | 2750060 | 糸道 | 1 |
| 22 | 0070080 | 平小ネジ /M3X4 | 1 |
| 23 | 2751080 | 糸繰り | 1 |
| 24 | 0070180 | 平小ネジ /M4X6 | 1 |
| 25 | 2570100 | 糸道 | 1 |
| 26 | 2751090 | 糸道 | 1 |
| 27 | 2750110 | 小調子台 | 1 |
| 28 | 2750120 | 小調子皿 | 1 |
| 29 | 2403260 | 圧縮バネ | 1 |
| 30 | 0071630 | 段ネジ /M2 | 1 |
| 31 | 275019A0 | 糸道 | 1 |
| 32 | 275019B0 | 糸道 | 1 |
| 33 | 0070120 | 平小ネジ /M3.5X6 | 1 |
糸道・糸繰り関係 THREAD GUIDE & THREAD TAKEUP REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2750150 ブラケット BRACKET 1 2 0070820 ナベ小ネジ /M4X8 SCREW 1 3 275013A0 糸道 THREAD GUIDE 1 4 2750130 糸道 THREAD GUIDE 1 5 0045430 六角穴止ネジ /M4X4 SCREW 1 6 2750180 糸道 THREAD GUIDE 1 7 275018A0 糸道 THREAD GUIDE 1 8 0070820 ナベ小ネジ /M4X8 SCREW 1 9 275016A0 針糸繰り NEEDLE THREAD TAKE-UP 1 10 275017A0 針糸繰り NEEDLE THREAD TAKE-UP 1 11 275106A0 針糸繰り NEEDLE THREAD TAKE-UP 1 12 0070620 平小ネジ /M3X6 SCREW 1 13 0070410 皿小ネジ /M3X6 SCREW 1 14 2750040 ブラケット BRACKET 1 15 2750470 糸道 THREAD GUIDE 2 16 2028750 座金 WASHER 2 17 0070080 平小ネジ /M3X4 SCREW 2 18 2751070 糸道 THREAD GUIDE 1 19 2750050 糸繰り THREAD TAKE-UP 1 20 0070190 平小ネジ /M4X8 SCREW 1 21 2750060 糸道 THREAD GUIDE 1 22 0070080 平小ネジ /M3X4 SCREW 1 23 2751080 糸繰り THREAD TAKE-UP 1 24 0070180 平小ネジ /M4X6 SCREW 1 25 2570100 糸道 THREAD GUIDE 1 26 2751090 糸道 THREAD GUIDE 1 27 2750110 小調子台 THREAD RETAINER BRACKET 1 28 2750120 小調子皿 THREAD RETAINER 1 29 2403260 圧縮バネ SPRING 1 30 0071630 段ネジ /M2 SCREW 1 31 275019A0 糸道 THREAD GUIDE 1 32 275019B0 糸道 THREAD GUIDE 1 33 0070120 平小ネジ /M3.5X6 SCREW 1 27 jintex.in
Page 30
28 jintex.in
Page 31 — 給油機構(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 274587-910 | オイルパン(組) | ||
| 202287A0 | 座金 | ||
| 0053138B0 | 平ネジ/H11X12 | ||
| 0045310 | 六角穴ボルト/M5X12 | ||
| 2403390 | 座金 | ||
| 2745830 | ガスケット | ||
| 2745390 | オイルゲージ | ||
| 2062330 | エレメント | ||
| 274528A0 | 継手 | ||
| 210201-SD0 | 蓋 | ||
| 007021A0 | 十字穴ナベ小ネジ/M4X12 | ||
| 2064310 | Oリング | ||
| 9A30020 | フィルタシール | ||
| 274546-910 | ポンプ(組) | ||
| 2116180 | ウォームホイール | ||
| 0050600 | 止ネジ/C8X4.5 | ||
| 0045220 | 六角穴止ネジ/M6X6 | ||
| 212978-910 | ローター(内)軸 | ||
| 2129810 | ローター(外) | ||
| 2094080 | フィルタ(内) | ||
| 2094090 | フィルタ(外) | ||
| 0070120 | 平小ネジ/M3.5X6 | ||
| 2094100 | クランプ | ||
| 0070110 | 平小ネジ/M3X8 | ||
| 0048000 | 六角ナット/M3 | ||
| 0045290 | 六角穴ボルト/M4X16 | ||
| 2041850 | Oリング | ||
| 0045220 | 六角穴止ネジ/M6X6 | ||
| 274507A0 | ウォーム | ||
| 0045140 | 六角穴止ネジ/M5X5 | ||
| 2001360 | 継手 | ||
| 2745860 | 継手ネジ | ||
| 1L7004000000 | チューブ | ||
| 2021990 | クランプ | ||
| 2001360 | 継手 | ||
| 2403280 | 継手ネジ | ||
| 2068400 | チューブ | ||
| 2021990 | クランプ | ||
| 274591-910 | 油分配器(組) | ||
| 2102140 | 球 | ||
| 004211-HU0 | 座金組込ミニ小ネジ | ||
| 2755400 | 栓 | ||
| 2755410 | フィルタ |
給油機構(1)LUBRICATION MECHANISM(1)REF.NO.PART NO.部品名称DESCRIPTIONQT.1274587-910オイルパン(組)OIL RESERVOIR ASSY.12202287A0座金WASHER130053138B0平ネジ/H11X12SCREW140045310六角穴ボルト/M5X12BOLT452403390座金WASHER462745830ガスケットGASKET172745390オイルゲージOIL SIGHT GAUGE182062330エレメントFILTER ELEMENT19274528A0継手JOINT110210201-SD0蓋COVER111007021A0十字穴ナベ小ネジ/M4X12SCREW3122064310OリングO RING1139A30020フィルタシールFILTER SEAL114274546-910ポンプ(組)PUMP ASSY.1152116180ウォームホイールWORM WHEEL1160050600止ネジ/C8X4.5SCREW2170045220六角穴止ネジ/M6X6SCREW118212978-910ローター(内)軸ROTOR (INSIDE) SHAFT1192129810ローター(外)ROTOR (OUTSIDE)1202094080フィルタ(内)FILTER (INSIDE)1212094090フィルタ(外)FILTER (OUTSIDE)1220070120平小ネジ/M3.5X6SCREW3232094100クランプCLAMP1240070110平小ネジ/M3X8SCREW1250048000六角ナット/M3NUT1260045290六角穴ボルト/M4X16BOLT2272041850OリングO RING1280045220六角穴止ネジ/M6X6SCREW129274507A0ウォームWORM1300045140六角穴止ネジ/M5X5SCREW1312001360継手JOINT2322745860継手ネジJOINT SCREW1331L7004000000チューブTUBE1342021990クランプCLAMP1352001360継手JOINT1362403280継手ネジJOINT SCREW1372068400チューブTUBE1382021990クランプCLAMP239274591-910油分配器(組)OIL DISTRIBUTOR ASSY.1402102140球BALL241004211-HU0座金組込ミニ小ネジSCREW1422755400栓PLUG1432755410フィルタFILTER129jintex.in
Page 32
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | GREASE NIPPLE | |
| 2 | 2 | SHAFT | |
| 3 | 3 | SPRING PIN | |
| 4 | 4 | WASHER | |
| 5 | 5 | PIN | |
| 6 | 6 | BOLT | |
| 7 | 7 | BOLT | |
| 8 | 8 | WASHER | |
| 9 | 9 | NUT | |
| 10 | 10 | BRACKET | |
| 11 | 11 | BOLT | |
| 12 | 12 | BRACKET | |
| 13 | 13 | BOLT |
30 jintex.in
Page 33 — 給油機構 (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2745920 | 継手 | ||
| 2745200 | チューブ | ||
| 274584-910 | 継手 (組) | ||
| 2041850 | Oリング | ||
| 2745220 | フェルト | ||
| 0071430 | ナベ小ネジ /M4X5.5 | ||
| 274516-910 | パイプ (組) | ||
| 2400970 | 球 | ||
| 2021750 | 給油紐 | ||
| 0045430 | 六角穴止ネジ /M4X4 | ||
| 274517B910 | パイプ (組) | ||
| 2400970 | 球 | ||
| 0045430 | 六角穴止ネジ /M4X4 |
給油機構 (2) LUBRICATION MECHANISM(2) REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 2745920 2745200 274584-910 2041850 2745220 0071430 274516-910 2400970 2021750 0045430 274517B910 2400970 0045430 部品名称 継手 チューブ 継手 (組) Oリング フェルト ナベ小ネジ /M4X5.5 パイプ (組) 球 給油紐 六角穴止ネジ /M4X4 パイプ (組) 球 六角穴止ネジ /M4X4 DESCRIPTION JOINT TUBE JOINT ASSY. O RING FELT SCREW PIPE ASSY. BALL OIL WICK SCREW PIPE ASSY. BALL SCREW QT. 1 1 1 1 1 1 1 2 1 1 1 1 1 31 jintex.in
Page 34
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | Lever | |
| 2 | 2 | Screw | |
| 3 | 3 | Bracket | |
| 4 | 4 | Lever | |
| 5 | 5 | Cover | |
| 6 | 6 | Reservoir | |
| 7 | 7 | Screw | |
| 8 | 8 | Washer | |
| 9 | 9 | Cover | |
| 10 | 10 | Lever | |
| 11 | 11 | Screw | |
| 12 | 12 | Lever | |
| 13 | 13 | Lever | |
| 14 | 14 | Lever | |
| 15 | 15 | Pin |
32 jintex.in
Page 35 — H.R. 装置
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2755000 | シリコンタンク (上) | ||
| 0070200 | 平小ネジ /M4X10 | ||
| 2755020 | 糸案内 | ||
| 2755030 | フェルト | ||
| 2755010 | 蓋 | ||
| 2755700 | シリコンタンク (下) | ||
| 2755720 | 継手ネジ | ||
| 2089490 | Oリング | ||
| 2755710 | 蓋 | ||
| 275576-910 | 針冷却器 | ||
| 2755730 | 継手ネジ | ||
| 007017A0 | 十字穴ナベ小ネジ /M4X5 | ||
| 2021740 | 給油紐 | ||
| 2130900 | フェルト | ||
| 2107660 | 止ピン |
H.R. 装置 H.R. DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2755000 シリコンタンク (上) SILICONE OIL RESERVOIR (UPPER) 1 2 0070200 平小ネジ /M4X10 SCREW 1 3 2755020 糸案内 THREAD GUIDE 1 4 2755030 フェルト FELT 1 5 2755010 蓋 COVER 1 6 2755700 シリコンタンク (下) SILICONE OIL RESERVOIR (LOWER) 1 7 2755720 継手ネジ JOINT SCREW 1 8 2089490 Oリング O RING 2 9 2755710 蓋 COVER 1 10 275576-910 針冷却器 NEEDLE COOLER 1 11 2755730 継手ネジ JOINT SCREW 1 12 007017A0 十字穴ナベ小ネジ /M4X5 SCREW 1 13 2021740 給油紐 OIL WICK 1 14 2130900 フェルト FELT 1 15 2107660 止ピン PIN 1 33 jintex.in
Page 36
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | ||
| 2 | 2 | ||
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 | ||
| 9 | 9 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 | ||
| 15 | 15 | ||
| 16 | 16 | ||
| 17 | 17 | ||
| 18 | 18 | ||
| 19 | 19 | ||
| 20 | 20 | ||
| 21 | 21 | ||
| 22 | 22 | ||
| 23 | 23 | ||
| 24 | 24 | ||
| 25 | 25 | ||
| 26 | 26 | ||
| 27 | 27 | ||
| 28 | 28 | ||
| 29 | 29 | ||
| 30 | 30 | ||
| 31 | 31 | ||
| 32 | 32 | ||
| 33 | 33 | ||
| 34 | 34 | ||
| 35 | 35 | ||
| 36 | 36 | ||
| 37 | 37 | ||
| 38 | 38 |
1 SET UP INSTRUCTIONS 取付説明書 35 2 33 32 19 31 34 30 34 18 21 33 20 27 26 4 5 28 6 24 16 11 25 23 29 3 11 15 14 8 10 12 13 9 10 36 37 38 附属品に梱入 Packed in accessories 34 jintex.in
Page 38
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | BRACKET | ||
| 2 | WASHER | ||
| 3 | SCREW | ||
| 4 | WASHER | ||
| 5 | GEAR | ||
| 6 | WASHER | ||
| 7 | WASHER | ||
| 8 | SCREW | ||
| 9 | RUBBER FOOT | ||
| 10 | BRACKET | ||
| 11 | COVER | ||
| 12 | COVER | ||
| 13 | SCREW | ||
| 14 | BRACKET | ||
| 15 | WASHER | ||
| 16 | SCREW | ||
| 17 | WASHER | ||
| 18 | SCREW |
36 jintex.in
Page 39
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2760170 | 据付板 | ||
| 0097540 | ハンガーボルト(セット) | ||
| 2063360 | 半汎用ナット | ||
| 2054670 | スペーサ | ||
| 2403040 | 歯付座金 | ||
| 263370 | 座金 | ||
| 2014770 | バネ座金 | ||
| 0045750 | 六角穴ボルト/M8X45 | ||
| 179483-050 | クッションゴム | ||
| 2054730 | クッションゴム(組) | ||
| 276002-UA0 | シュータ(上) | ||
| 276003-UA0 | シュータ(下) | ||
| 0049040 | 丸皿小ネジ/3.5 | ||
| 2760040 | 取付板 | ||
| 3030260 | 座金 | ||
| 0041090 | 十字穴付バインド小ネジ/M4X10 | ||
| 2401040 | 座金 | ||
| 0041090 | 十字穴付バインド小ネジ/M4X10 |
半沈床式据付付属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2760170 据付板 REST BOARD 1 2 0097540 ハンガーボルト(セット) BOLT ASSY. 1 3 2063360 半汎用ナット NUT 4 4 2054670 スペーサ SPACER 4 5 2403040 歯付座金 WASHER 4 6 263370 座金 WASHER 4 7 2014770 バネ座金 WASHER 4 8 0045750 六角穴ボルト/M8X45 BOLT 4 9 179483-050 クッションゴム CUSHION RUBBER 2 10 2054730 クッションゴム(組) CUSHION RUBBER ASSY. 2 11 276002-UA0 シュータ(上) WASTE CHUTE (TOP) 1 12 276003-UA0 シュータ(下) WASTE CHUTE (LOWER) 1 13 0049040 丸皿小ネジ/3.5 SCREW 3 14 2760040 取付板 BRACKET 1 15 3030260 座金 WASHER 1 16 0041090 十字穴付バインド小ネジ/M4X10 SCREW 1 17 2401040 座金 WASHER 1 18 0041090 十字穴付バインド小ネジ/M4X10 SCREW 1 37 jintex.in
Page 40
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | EX5104-02,04 | Plain seaming | |
| 2 | EX5104-02,04 | Plain seaming | |
| 3 | EX5104-02,04 | Plain seaming | |
| 4 | EX5104-02,04 | Plain seaming | |
| 5 | EX5104-02,04 | Plain seaming | |
| 6 | EX5104-02,04 | Plain seaming | |
| 1 | EX5114-03,04 | Plain seaming | |
| 2 | EX5114-03,04 | Plain seaming | |
| 3 | EX5114-03,04 | Plain seaming | |
| 4 | EX5114-03,04 | Plain seaming | |
| 5 | EX5114-03,04 | Plain seaming | |
| 6 | EX5114-03,04 | Plain seaming | |
| 7 | EX5105-12 | Blindstitch hemming | |
| 8 | EX5105-12 | Blindstitch hemming | |
| 9 | EX5105-12 | Blindstitch hemming | |
| 10 | EX5105-12 | Blindstitch hemming | |
| 11 | EX5105-12 | Blindstitch hemming | |
| 12 | EX5105-12 | Blindstitch hemming | |
| 13 | EX5105-12 | Blindstitch hemming | |
| 14 | EX5105-12 | Blindstitch hemming | |
| 15 | EX5105-12 | Blindstitch hemming | |
| 16 | EX5105-12 | Blindstitch hemming | |
| 17 | EX5105-12 | Blindstitch hemming | |
| 18 | EX5105-12 | Blindstitch hemming | |
| 19 | EX5105-12 | Blindstitch hemming | |
| 20 | EX5105-12 | Blindstitch hemming | |
| 21 | EX5105-12 | Blindstitch hemming | |
| 22 | EX5105-12 | Blindstitch hemming | |
| 23 | EX5105-12 | Blindstitch hemming | |
| 24 | EX5105-12 | Blindstitch hemming | |
| 25 | EX5105-12 | Blindstitch hemming | |
| 26 | EX5105-12 | Blindstitch hemming | |
| 27 | EX5105-12 | Blindstitch hemming | |
| 28 | EX5105-12 | Blindstitch hemming | |
| 29 | EX5105-12 | Blindstitch hemming | |
| 30 | EX5105-12 | Blindstitch hemming | |
| 31 | EX5105-12 | Blindstitch hemming | |
| 32 | EX5105-12 | Blindstitch hemming | |
| 33 | EX5105-12 | Blindstitch hemming | |
| 34 | EX5105-12 | Blindstitch hemming | |
| 35 | EX5105-12 | Blindstitch hemming | |
| 36 | EX5105-12 | Blindstitch hemming | |
| 37 | EX5105-12 | Blindstitch hemming | |
| 38 | EX5105-12 | Blindstitch hemming | |
| 39 | EX5105-12 | Blindstitch hemming | |
| 40 | EX5105-12 | Blindstitch hemming | |
| 41 | EX5105-12 | Blindstitch hemming | |
| 42 | EX5105-12 | Blindstitch hemming | |
| 43 | EX5105-12 | Blindstitch hemming | |
| 44 | EX5105-12 | Blindstitch hemming | |
| 45 | EX5105-12 | Blindstitch hemming | |
| 41 | EX5114-92M2 | Blindstitch hemming |
地縫い (Plain seaming) EX5104-02,04 EX5114-03,04 6 5 4 2 1 3 裾引き (Blindstitch hemming) EX5105-12 10 11 9 8 7 EX5105-12 EX5114-92M2 41 40mm 43 42 44 45 40 25 37 34 36 35 26 27 28 38 39 33 32 31 30 29 12 15 16 13 18 19 17 20 21 22 24 23 38 jintex.in
Page 41 — SPECIFIC PARTS(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| XXXXXX | 押工 | 1 | |
| XXXXXX | 押工爪 | 1 | |
| 2115570 | カール止メ | 1 | |
| 0013330 | 平小ネジ /C1X4 | 1 | |
| 2116000 | 押工補助板 | 1 | |
| 0050300 | 平ネジ /C1X2.3 | 1 | |
| XXXXXX | 押工 | 1 | |
| XXXXXX | 押工爪 | 1 | |
| 2105840 | 押工補助板 | 1 | |
| 0050300 | 平ネジ /C1X2.3 | 1 | |
| 2105850 | 座金 | 1 | |
| 2106850 | ブラケット (組) | 1 | |
| 2106800 | ブラケット | 1 | |
| 2106810 | ヒンジ | 1 | |
| 0051840 | 段ネジ /C5 | 1 | |
| 2011910 | 皿バネ | 1 | |
| 0030440 | 六角ナット /C5 | 1 | |
| 2106820 | 座金 | 1 | |
| 0050530 | 平小ネジ /C4X4.8 | 1 | |
| 2106830 | ピン | 1 | |
| 2106840 | 板バネ | 1 | |
| 0029060 | 平小ネジ /C4X2.6 | 1 | |
| 0070200 | 平小ネジ /M4X10 | 1 | |
| 2012520 | バネ座金 | 1 | |
| 210691A910 | 定規台 (セット) | 1 | |
| 205361A0 | 定規台 | 1 | |
| 0050570 | 平小ネジ /C3X5 | 1 | |
| 2106890 | ブラケット | 1 | |
| 0051570 | 平小ネジ /C3X4.5 | 2 | |
| 0024300 | 段ネジ /C3 | 1 | |
| 2106900 | ブラケット | 1 | |
| 0050880 | 六角ボルト /C4X7.5 | 2 | |
| 1670660 | 座金 | 2 | |
| 0029050 | 平小ネジ /C5X4.5 | 1 | |
| 1371420 | 座金 | 1 | |
| 2106920 | ストッパ | 1 | |
| 0012060 | 平小ネジ /C4X5.3 | 1 | |
| 2130950 | 補助板 | 1 | |
| 0012290 | 平小ネジ /C3X4.5 | 2 | |
| 0050570 | 平小ネジ /C3X5 | 1 | |
| 201211C910 | 案内 (組) (40MM) | 1 | |
| 2058350 | 定規 | 1 | |
| 0052990 | 平小ネジ /C3X2.6 | 1 | |
| 303312A0 | ストッパ | 1 | |
| 3033130 | クランプ | 1 |
専用部品 (1) SPECIFIC PARTS(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 XXXXXX 押工爪 PRESSER FOOT FINGER 1 3 2115570 カール止メ FABRIC GUARD 1 4 0013330 平小ネジ /C1X4 SCREW 1 5 2116000 押工補助板 PRESSER FOOT AUXILIARY PLATE 1 6 0050300 平ネジ /C1X2.3 SCREW 1 7 XXXXXX 押工 PRESSER FOOT 1 8 XXXXXX 押工爪 PRESSER FOOT FINGER 1 9 2105840 押工補助板 PRESSER FOOT AUXILIARY PLATE 1 10 0050300 平ネジ /C1X2.3 SCREW 1 11 2105850 座金 WASHER 1 12 2106850 ブラケット (組) BRACKET ASSY. 1 13 2106800 ブラケット BRACKET 1 14 2106810 ヒンジ HINGE 1 15 0051840 段ネジ /C5 SCREW 1 16 2011910 皿バネ SPRING 1 17 0030440 六角ナット /C5 NUT 1 18 2106820 座金 WASHER 1 19 0050530 平小ネジ /C4X4.8 SCREW 1 20 2106830 ピン PIN 1 21 2106840 板バネ FLAT SPRING 1 22 0029060 平小ネジ /C4X2.6 SCREW 1 23 0070200 平小ネジ /M4X10 SCREW 1 24 2012520 バネ座金 WASHER 1 25 210691A910 定規台 (セット) GUIDE ASSY. 1 26 205361A0 定規台 BRACKET 1 27 0050570 平小ネジ /C3X5 SCREW 1 28 2106890 ブラケット BRACKET 1 29 0051570 平小ネジ /C3X4.5 SCREW 2 30 0024300 段ネジ /C3 SCREW 1 31 2106900 ブラケット BRACKET 1 32 0050880 六角ボルト /C4X7.5 BOLT 2 33 1670660 座金 WASHER 2 34 0029050 平小ネジ /C5X4.5 SCREW 1 35 1371420 座金 WASHER 1 36 2106920 ストッパ STOPPER 1 37 0012060 平小ネジ /C4X5.3 SCREW 1 38 2130950 補助板 AUXILIARY PLATE 1 39 0012290 平小ネジ /C3X4.5 SCREW 2 40 0050570 平小ネジ /C3X5 SCREW 1 41 201211C910 案内 (組) (40MM) GUIDE ASSY (40MM) 1 42 2058350 定規 GUIDE 1 43 0052990 平小ネジ /C3X2.6 SCREW 1 44 303312A0 ストッパ STOPPER 1 45 3033130 クランプ CLAMP 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. 部品番号は 48~50 頁のゲージパーツ表を Please refer to the gauge part list (page 48-50) 参照してください。 39 jintex.in
Page 42
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | BRACKET | |
| 2 | 2 | BRACKET | |
| 3 | 3 | SCREW | |
| 4 | 4 | BRACKET | |
| 5 | 5 | SCREW | |
| 6 | 6 | BRACKET | |
| 7 | 7 | SCREW | |
| 8 | 8 | BRACKET | |
| 9 | 9 | SCREW | |
| 10 | 10 | BRACKET | |
| 11 | 11 | SCREW | |
| 12 | 12 | BRACKET | |
| 13 | 13 | SCREW | |
| 14 | 14 | BRACKET |
EX5104-52D EX5104-52D/MC310,311 1 7 6 3 2 5 4 13 11 12 10 9 8 14 40 jintex.in
Page 43 — SPECIFIC PARTS(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| XXXXXX | 押工(組) | ||
| 2771790 | ブラケット | ||
| 0070310 | 平小ネジ /M2.5X4 | ||
| 213677A0 | ガイドA | ||
| 0056150 | 平ネジ /C1X2.6 | ||
| 213678A0 | ガイドB | ||
| 0029220 | 平ネジ /C1X5.5 | ||
| 2136720 | 押工 | ||
| XXXXXX | 押工爪 | ||
| 2740190 | 板バネ | ||
| 0050890 | 平小ネジ /C3X5.45 | ||
| 2116000 | 押工補助板 | ||
| 0050300 | 平ネジ /C1X2.3 | ||
| 274025A0 | フィンガーガード |
専用部品 (2) SPECIFIC PARTS(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工(組) PRESSER FOOT ASSY. 1 2 2771790 ブラケット BRACKET 1 3 0070310 平小ネジ /M2.5X4 SCREW 2 4 213677A0 ガイドA GUIDE A 1 5 0056150 平ネジ /C1X2.6 SCREW 2 6 213678A0 ガイドB GUIDE B 1 7 0029220 平ネジ /C1X5.5 SCREW 2 8 2136720 押工 PRESSER FOOT 1 9 XXXXXX 押工爪 PRESSER FOOT FINGER 1 10 2740190 板バネ FLATE SPRING 1 11 0050890 平小ネジ /C3X5.45 SCREW 1 12 2116000 押工補助板 PRESSER FOOT AUXILIARY PLATE 1 13 0050300 平ネジ /C1X2.3 SCREW 1 14 274025A0 フィンガーガード FINGER GUARD 1 41 jinteх.in ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は 48~50 頁のゲージパーツ表を Please refer to the gauge part list (page 48-50) 参照してください。
Page 44
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | CLUTCH | |
| 2 | 2 | BRACKET | |
| 3 | 3 | SPRING | |
| 4 | 4 | BRACKET | |
| 5 | 5 | BRACKET | |
| 6 | 6 | SCREW | |
| 7 | 7 | WASHER | |
| 8 | 8 | SCREW | |
| 9 | 9 | BRACKET | |
| 10 | 10 | BRACKET | |
| 11 | 11 | WASHER | |
| 12 | 12 | SCREW | |
| 13 | 13 | BRACKET | |
| 14 | 14 | SCREW | |
| 15 | 15 | BRACKET | |
| 16 | 16 | SCREW | |
| 17 | 17 | BRACKET | |
| 18 | 18 | NUT | |
| 19 | 19 | BRACKET | |
| 20 | 20 | SCREW | |
| 21 | 21 | BRACKET | |
| 22 | 22 | BRACKET | |
| 23 | 23 | BRACKET | |
| 24 | 24 | SCREW | |
| 25 | 25 | PIN | |
| 26 | 26 | SCREW | |
| 27 | 27 | COLLAR | |
| 28 | 28 | SCREW |
EX5104-52D/MC501 EX5104-52D/MC EX5104-D-52D1/MC EX5104-D-52D1/MC400,401 42 jintex.in
Page 45 — SPECIFIC PARTS(3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 305276-910 | ファン (組) | 1 | |
| XXXXXX | 押工 (組) | 1 | |
| 2136640 | ガイド (A) | 1 | |
| 0029220 | 平ネジ/C1X5.5 | 2 | |
| 2136650 | ガイド (B) | 1 | |
| 0029220 | 平ネジ/C1X5.5 | 1 | |
| 2136660 | ガイド (C) | 1 | |
| 0029220 | 平ネジ/C1X5.5 | 1 | |
| 213659-910 | 押工 | 1 | |
| XXXXXX | 押工爪 | 1 | |
| 2740190 | 板バネ | 1 | |
| 0050890 | 平小ネジ/C3X5.45 | 1 | |
| 2116000 | 押工補助板 | 1 | |
| 0050300 | 平ネジ/C1X2.3 | 1 | |
| 2746010 | ブラケット | 1 | |
| 0070310 | 平小ネジ/M2.5X4 | 2 | |
| 2136740 | ガイド A | 1 | |
| 0056150 | 平ネジ/C1X2.6 | 2 | |
| 2746020 | ガイド B | 1 | |
| 0029220 | 平ネジ/C1X5.5 | 1 | |
| XXXXXX | 押工 | 1 | |
| XXXXXX | 押工爪 | 1 | |
| 2780210 | 押工補助板 | 1 | |
| 0050300 | 平ネジ/C1X2.3 | 1 | |
| 2052690 | 平行ピン | 1 | |
| 2750000 | 糸道 | 1 | |
| 350188A0 | スペーサ | 2 | |
| 0070720 | 平小ネジ /M4X35 | 2 |
専用部品 (3) REF.NO. PART NO. 1 305276-910 2 XXXXXX 3 2136640 4 0029220 5 2136650 6 0029220 7 2136660 8 0029220 9 213659-910 10 XXXXXX 11 2740190 12 0050890 13 2116000 14 0050300 15 2746010 16 0070310 17 2136740 18 0056150 19 2746020 20 0029220 21 XXXXXX 22 XXXXXX 23 2780210 24 0050300 25 2052690 26 2750000 27 350188A0 28 0070720 部品名称 ファン (組) 押工 (組) ガイド (A) 平ネジ/C1X5.5 ガイド (B) 平ネジ/C1X5.5 ガイド (C) 平ネジ/C1X5.5 押工 押工爪 板バネ 平小ネジ/C3X5.45 押工補助板 平ネジ/C1X2.3 ブラケット 平小ネジ/M2.5X4 ガイド A 平ネジ/C1X2.6 ガイド B 平ネジ/C1X5.5 押工 押工爪 押工補助板 平ネジ/C1X2.3 平行ピン 糸道 スペーサ 平小ネジ /M4X35 DESCRIPTION FAN ASSY. PRESSER FOOT ASSY. GUIDE A SCREW GUIDE B SCREW GUIDE C SCREW PRESSER FOOT PRESSER FOOT FINGER FLAT SPRING SCREW PRESSER FOOT AUXILIARY PLATE SCREW BRACKET SCREW GUIDE A SCREW GUIDE B SCREW PRESSER FOOT PRESSER FOOT FINGER PRESSER FOOT AUXILIARY PLATE SCREW PIN THREAD GUIDE SPACER SCREW SPECIFIC PARTS(3) QT. 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 2 2 ● xxxxxx はゲージパーツです。 部品番号は 48~50 頁のゲージパーツ表を 参照してください。 "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 48-50) 43 jintex.in
