Pegasus M732 — Part Book

Pegasus M732 — parts catalog

Page 16 (diagram): This page displays a diagram of various machine parts, including screws, washers, levers, and other components, with reference numbers for identification.
Page 17 (parts_list): This page lists parts for the Upper Looper Drive Mechanism, including part numbers, descriptions, and quantities.
Page 18 (diagram): This page displays a diagram of various machine parts, including screws, washers, bearings, and other components, with reference numbers ranging from 1 to 18.
Page 19 (parts_list): This page lists parts for the Lower Looper Drive Mechanism, including part numbers, descriptions, and quantities.
Page 20 (diagram): This page displays a diagram of various machine parts, with reference numbers indicating their positions. It includes parts labeled from 1 to 41, illustrating different components and their assemblies.
Page 21 (parts_list): This page lists parts for the Feed Mechanism (1) of an industrial sewing machine, including part numbers, descriptions, and quantities.
Page 22 (diagram): This page displays a diagram of various machine parts, with reference numbers pointing to specific components. It includes part numbers and descriptions for items like M752-48,48P2, M752, and M752-23B, along with their exceptions.
Page 23 (parts_list): This page lists parts for the Feed Mechanism (2) with part numbers, descriptions, and quantities.
Page 24 (diagram): This page displays a diagram of various machine parts, including screws, brackets, and other components, with reference numbers and part numbers indicated.
Page 25 (parts_list): This page lists parts for the KNIFE DRIVE MECHANISM, including part numbers, descriptions, and quantities.
Page 26 (diagram): This page displays a diagram of various sewing machine parts, including levers, springs, screws, and brackets, with reference numbers for identification.
Page 27 (parts_list): This page lists parts for the Presser Foot Mechanism (1), including screws, pins, levers, and springs with their corresponding part numbers and quantities.
Page 28 (diagram): This page contains diagrams of parts for models M732 and M752, with some parts excluded for specific sub-models.
Page 29 (parts_list): This page lists parts for the Presser Foot Mechanism (2), including part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays a diagram of various machine components, including a drive shaft assembly, a housing, and a gasket, with numbered references for each part.

Page 16

Pegasus M732 parts on page 16
Ref	Part number	Part name
3	3	WASHER
3	3	WASHER
2	2	BUSH
2	2	BUSH
1	1	LINK
5	5	SCREW
5	5	SCREW
4	4	BRACKET
11	11	COVER
8	8	SPRING
9	9	WASHER
7	7	WASHER
10	10	BEARING
6	6	SHAFT
20	20	PIN
18	18	BRACKET
19	19	SCREW
21	21	SCREW
30	30	SCREW
22	22	SCREW
15	15	NUT
23	23	NUT
14	14	LEVER
24	24	SPRING
13	13	SCREW
12	12	ARM
17	17	SCREW
16	16	SHAFT
25	25	PIN
26	26	SPRING
27	27	SPRING
28	28	SPRING
29	29	SPRING

M732-86,355 M752-23B を除く Except M732-86,355 M752-23B を除く 14 jintex.in

Page 17

Pegasus M732 parts on page 17
Ref	Part number	Part name	Qty
1	209546-92	ロッド	1
2	007023A	平ネジ/M4×16	4
3	209660	振れ止め	2
4	209560-92	クランク	1
5	007369	六角ボルト/M6×9	2
6	209583	軸	1
7	240338	座金	1
8	007174	六角ネジ/M5×10	1
9	303067	バネ座金	1
10	210586A	オイルシール	1
11	240564	栓	1
12	209568-92	レバー	1
13	007150	六角ボルト/M6×12	1
14	209587-91	上ルーバー台(組)	1
15	179130-05	フェルト	1
16	179136A91	平行ピン(組)	1
17	004545	止ネジ/M3×4	1
18	209589	上ルーバー土台	1
19	004510	六角ボルト/M6×16	2
20	271519	フィルター	1
21	209590	カバー	1
22	007039	皿ネジ/M2.5×6	1
23	XXXXXX	上ルーバー	1
24	001998-2	平ネジ/C4×6	1
25	209703-91	給油ピン(組)	1
26	210214	栓	1
27	004543	止ネジ/M4×4	1
28	209653	蓋	1
29	007018	平ネジ/M4×6	1

上ルーバー機構 UPPER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209546-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 4 3 209660 振れ止め GUIDE 2 4 209560-92 クランク CRANK 1 5 007369 六角ボルト/M6×9 BOLT 2 6 209583 軸 SHAFT 1 7 240338 座金 WASHER 1 8 007174 六角ネジ/M5×10 SCREW 1 9 303067 バネ座金 SPRING WASHER 1 10 210586A オイルシール OIL SEAL 1 11 240564 栓 PLUG 1 12 209568-92 レバー LEVER 1 13 007150 六角ボルト/M6×12 BOLT 1 14 209587-91 上ルーバー台(組) UPPER LOOPER HOLDER ASSEMBLY 1 15 179130-05 フェルト FELT 1 16 179136A91 平行ピン(組) PIN ASSEMBLY 1 17 004545 止ネジ/M3×4 SCREW 1 18 209589 上ルーバー土台 BASE/UPPER LOOPER HOLDER 1 19 004510 六角ボルト/M6×16 BOLT 2 20 271519 フィルター FILTER 1 21 209590 カバー COVER 1 22 007039 皿ネジ/M2.5×6 SCREW 1 23 XXXXXX 上ルーバー UPPER LOOPER 1 24 001998-2 平ネジ/C4×6 SCREW 1 25 209703-91 給油ピン(組) PIN ASSEMBLY 1 26 210214 栓 PLUG 1 27 004543 止ネジ/M4×4 SCREW 1 28 209653 蓋 COVER 1 29 007018 平ネジ/M4×6 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 15 jintex.in

Page 18

Pegasus M732 parts on page 18
Ref	Part number	Part name
1	1	SCREW
2	2	WASHER
3	3	BRACKET
	4	M752-13,23B,181,55A
5	5	SCREW
6	6	M732
7	7	SCREW
8	8	SHAFT
9	9	WASHER
10	10	SCREW
11	11	WASHER
12	12	BEARING
13	13	PIN
14	14	SCREW
15	15	BRACKET
16	16	SCREW
17	17	SPRING
18	18	SCREW

M752 M752-13,23B,181,55A Except M752-13,23B,181,55A M732 6 7 10 11 9 3 2 1 2 8 12 13 15 16 14 17 18 16 jintex.in

Page 19 — LOWER LOOPER DRIVE MECHANISM

Pegasus M732 parts on page 19
Ref	Part number	Part name	Qty
	209546-92	ロッド
	007023A	平ネジ/M4×16
	209660	振れ止め
	209560-92	クランク
	007369	六角ボルト/M6×9
	209563-92	クランク
	007369	六角ボルト/M6×9
	209583	軸
	240338	座金
	007174	六角ネジ/M5×10
	303067	バネ座金
	210586A	オイルシール
	209007-91	下ルーバー台(組)
	208259	平行ピン
	209083	平行ピン
	007150	六角ボルト/M6×12
	XXXXXX	下ルーバー
	001175-3	平ネジ/C4×10

下ルーバー機構 LOWER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209546-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 4 3 209660 振れ止め GUIDE 2 4 209560-92 クランク CRANK 1 5 007369 六角ボルト/M6×9 BOLT 2 6 209563-92 クランク CRANK 1 7 007369 六角ボルト/M6×9 BOLT 2 8 209583 軸 SHAFT 1 9 240338 座金 WASHER 1 10 007174 六角ネジ/M5×10 SCREW 1 11 303067 バネ座金 SPRING WASHER 1 12 210586A オイルシール OIL SEAL 1 13 209007-91 下ルーバー台(組) LOWER LOOPER HOLDER ASSEMBLY 1 14 208259 平行ピン PIN 1 15 209083 平行ピン PIN 1 16 007150 六角ボルト/M6×12 BOLT 1 17 XXXXXX 下ルーバー LOWER LOOPER 1 18 001175-3 平ネジ/C4×10 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 17 jintex.in

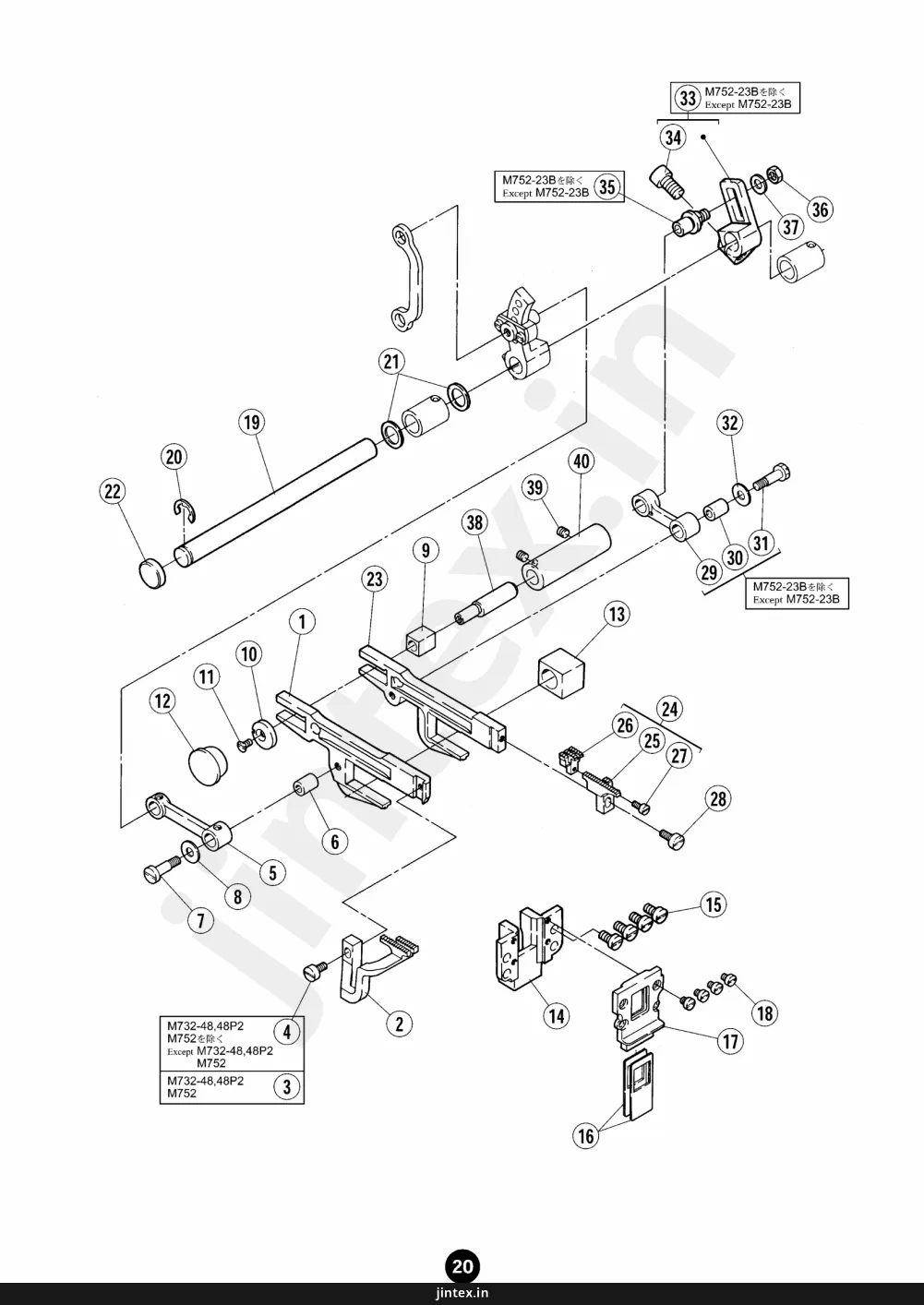

Page 20

Pegasus M732 parts on page 20
Ref	Part number	Part name	Qty
	1	ASSEMBLY
	2	SCREW
	3	SCREW
	4	BRACKET
	5	SCREW
	6	ASSEMBLY
	7	SCREW
	8	SHAFT
	9	WASHER
	10	LEVER
	11	SPRING
	12	KNOB
	13	PLATE
	14	BRACKET
	15	SCREW
	16	KNOB
	17	SCREW
	18	WASHER
	19	ROD
	20	ASSEMBLY
	21	SHAFT
	22	SHAFT
	23	SCREW
	24	BEARING
	25	ASSEMBLY
	26	PIN
	27	SCREW
	28	HOUSING
	29	SHAFT
	30	PIN
	31	SCREW
	32	ASSEMBLY
	33	PIN
	34	BRACKET
	35	SPRING
	36	SCREW
	37	PIN
	38	SPRING
	39	CLIP
	40	WASHER
	41	WASHER

18 jintex.in

Page 21 — FEED MECHANISM(1)

Pegasus M732 parts on page 21
Ref	Part number	Part name	Qty
	209566-91	差動送りクランク(組)
	007011	平ネジ/M3×8
	004533	六角穴ボルト/M6×12
	204140A	リンク/差動調節
	007058	段付ネジ/M5
	209570-92	レバー
	004533	六角穴ボルト/M6×12
	272533A	軸
	204185	Oリング
	209649	レバー
	272534	ネジリバネ
	007161	段付ネジ/M5
	209650	調節板
	204143A	ストッパー
	007021	平ネジ/M4×12
	252069A	ナット
	007059	段付ネジ/M4.5
	211301	バネ座金
	209594	ロッド
	209555-92	クランク
	004533	六角穴ボルト/M6×12
	271001	ピン
	004538	止ネジ/M4×6
	240012	ニードルベアリング
	209592-91	調節台
	210717	平行ピン
	004514	止ネジ/M5×5
	272501	エキセン
	210129	案内/送リエキセン
	210130	平バネ
	004535	止ネジ/M3×4
	272504-91	エキセン(組)
	240436	スプリングピン
	272502	ラチェット
	272503	ネジリバネ
	007038	段付ネジ/M2
	209639	プッシュボタン
	240517	圧縮バネ
	202522	止メ輪
	240484	座金
	200020	Oリング

送り機構(1) FEED MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209566-91 差動送りクランク(組) CRANK ASSEMBLY 1 2 007011 平ネジ/M3×8 SCREW 2 3 004533 六角穴ボルト/M6×12 BOLT 1 4 204140A リンク/差動調節 LINK/DIFF. FEED REGULATING 1 5 007058 段付ネジ/M5 SCREW 2 6 209570-92 レバー LEVER 1 7 004533 六角穴ボルト/M6×12 BOLT 1 8 272533A 軸 SHAFT 1 9 204185 Oリング O RING 1 10 209649 レバー LEVER 1 11 272534 ネジリバネ SPRING 1 12 007161 段付ネジ/M5 SCREW 1 13 209650 調節板 REGULATOR PLATE 1 14 204143A ストッパー STOPPER 2 15 007021 平ネジ/M4×12 SCREW 2 16 252069A ナット NUT 1 17 007059 段付ネジ/M4.5 SCREW 1 18 211301 バネ座金 SPRING WASHER 1 19 209594 ロッド ROD 1 20 209555-92 クランク CRANK 1 21 004533 六角穴ボルト/M6×12 BOLT 1 22 271001 ピン PIN 1 23 004538 止ネジ/M4×6 SCREW 1 24 240012 ニードルベアリング NEEDLE BEARING 1 25 209592-91 調節台 REGULATOR 1 26 210717 平行ピン PIN 1 27 004514 止ネジ/M5×5 SCREW 2 28 272501 エキセン ECCENTRIC 1 29 210129 案内/送リエキセン GUIDE/FEED ECCENTRIC 1 30 210130 平バネ FLAT SPRING 1 31 004535 止ネジ/M3×4 SCREW 2 32 272504-91 エキセン(組) ECCENTRIC ASSEMBLY 1 33 240436 スプリングピン SPRING PIN 2 34 272502 ラチェット RATCHET 1 35 272503 ネジリバネ SPRING 1 36 007038 段付ネジ/M2 SCREW 1 37 209639 プッシュボタン PUSH BUTTON 1 38 240517 圧縮バネ SPRING 1 39 202522 止メ輪 RING 1 40 240484 座金 WASHER 2 41 200020 Oリング O RING 2 19 jinte .in

Page 22

Pegasus M732 parts on page 22
Ref	Part number	Part name
	M732-48,48P2	M752
3	M732-48,48P2	M752
4	M732-48,48P2	M752
33	M752-23B	Except M752-23B
35	M752-23B	Except M752-23B
31	M752-23B	Except M752-23B

M752-23B を除く Except M752-23B 33 34 M752-23B を除く Except M752-23B 35 36 37 19 20 21 22 39 40 38 9 13 1 10 11 12 5 8 7 6 2 4 M732-48,48P2 M752 を除く Except M732-48,48P2 M752 M732-48,48P2 M752 3 14 15 16 17 18 20 jintex.in

Page 23 — FEED MECHANISM (2)

Pegasus M732 parts on page 23
Ref	Part number	Part name	Qty
	204124	差動送り台
	XXXXXX	差動送り歯
	001189	平ネジ/C4×7.5
	001175-3	平ネジ/C4×10
	204122	リンク/差動送り
	204114	ブッシュ
	005231	六角ネジ/C5
	204115	座金
	205857	角駒/送り台案内
	204439A	座金
	007041	皿ネジ/M3×6
	240310	栓
	204810	角駒/送り台上
	209595	送り台案内
	007019	平ネジ/M4×8
	208109	送り台/油除ケ
	209519	油切り案内
	007009	平ネジ/M3×5
	209584	軸
	205061	止メ輪
	240311	座金
	208173	栓
	204123A	主送り台
	XXXXXX	主送り歯(組)
	XXXXXX	主送り歯
	XXXXXX	補助送り歯
	005492	平ネジ/C1×6
	001175-2	平ネジ/C4×8
	204111A	リンク/主送り
	204114	ブッシュ
	005231	六角ネジ/C5
	204115	座金
	209564-92	クランク
	004533	六角穴ボルト/M6×12
	209677	ピン
	004805	六角ナット/M5
	240062	座金
	209672	案内軸
	004543	止メネジ/M4×4
	209673	ブッシュ

送り機構(2) FEED MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 204124 差動送り台 DIFFERENTIAL FEED BAR 1 2 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 3 001189 平ネジ/C4×7.5 SCREW 1 4 001175-3 平ネジ/C4×10 SCREW 1 5 204122 リンク/差動送り LINK/DIFFERENTIAL FEED 1 6 204114 ブッシュ BUSHING 1 7 005231 六角ネジ/C5 SCREW 1 8 204115 座金 WASHER 1 9 205857 角駒/送り台案内 BLOCK/FEED BAR GUIDE 1 10 204439A 座金 WASHER 1 11 007041 皿ネジ/M3×6 SCREW 1 12 240310 栓 PLUG 1 13 204810 角駒/送り台上 BLOCK/FEED BAR LIFT 1 14 209595 送り台案内 GUIDE/FEED BAR 1 15 007019 平ネジ/M4×8 SCREW 4 16 208109 送り台/油除ケ OIL SHIELD/FEED BAR GUIDE 2 17 209519 油切り案内 GUIDE/FEED BAR OIL SEAL 1 18 007009 平ネジ/M3×5 SCREW 4 19 209584 軸 SHAFT 1 20 205061 止メ輪 RING 1 21 240311 座金 WASHER 2 22 208173 栓 PLUG 1 23 204123A 主送り台 MAIN FEED BAR 1 24 XXXXXX 主送り歯(組) MAIN FEED DOG ASSEMBLY 1 25 XXXXXX 主送り歯 MAIN FEED DOG 1 26 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 27 005492 平ネジ/C1×6 SCREW 1 28 001175-2 平ネジ/C4×8 SCREW 1 29 204111A リンク/主送り LINK/MAIN FEED 1 30 204114 ブッシュ BUSHING 1 31 005231 六角ネジ/C5 SCREW 1 32 204115 座金 WASHER 1 33 209564-92 クランク CRANK 1 34 004533 六角穴ボルト/M6×12 BOLT 1 35 209677 ピン PIN 1 36 004805 六角ナット/M5 NUT 1 37 240062 座金 WASHER 1 38 209672 案内軸 FEED BAR PIN 1 39 004543 止メネジ/M4×4 SCREW 2 40 209673 ブッシュ BUSHING 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 21 jintex.in

Page 24

Pegasus M732 parts on page 24
Ref	Part number	Part name
11	M752	M752-23Bを除く Except M752-23B
12	M732
23	M752	M752-23Bを除く Except M752-23B
17	M732
26	M732
24	M752
16	M752
10	M732

M752 11 M732 12 8 9 15 14 M752 M752-23Bを除く Except M752-23B 22 jintex.in 3 4 7 10 M732 13 23 M752 M752-23Bを除く Except M752-23B 17 M732 26 M732 24 M752 16 M752 19 20 21 18 6 5 1 2

Page 25 — KNIFE DRIVE MECHANISM

Pegasus M732 parts on page 25
Ref	Part number	Part name
1	209545-92	ロッド
2	007023A	平ネジ/M4×16
3	209554-92	クランク
4	004533	六角ボルト/M6×12
5	271001	ピン
6	004538	止ネジ/M4×6
7	208235	座金
8	209598	上メス台
9	204638	上メス抱キ
10	208402	上メス抱キ(平メス用)
11	209674	ピン
12	209675	ピン
13	007013	平ネジ/M3.5×8
14	XXXXXX	上メス
15	005088	六角ネジ/C4×7.5
16	208851	下メス台
17	209542	下メス台
18	007019	平ネジ/M4×8
19	XXXXXX	下メス
20	210184	下メス押工
21	002193	六角ネジ/C5×8.5
22	204158	圧縮バネ
23	209666	ガイド
24	007020	平ネジ/M4×10
25	209667	ガイド
26	007021	平ネジ/M4×12

上下メス機構 KNIFE DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209545-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 2 3 209554-92 クランク CRANK 1 4 004533 六角ボルト/M6×12 BOLT 1 5 271001 ピン PIN 1 6 004538 止ネジ/M4×6 SCREW 1 7 208235 座金 WASHER 1 8 209598 上メス台 UPPER BLADE LEVER 1 9 204638 上メス抱キ UPPER BLADE CLAMP 1 10 208402 上メス抱キ(平メス用) UPPER BLADE CLAMP 1 11 209674 ピン PIN 1 12 209675 ピン PIN 1 13 007013 平ネジ/M3.5×8 SCREW 2 14 XXXXXX 上メス UPPER BLADE 1 15 005088 六角ネジ/C4×7.5 SCREW 1 16 208851 下メス台 LOWER BLADE HOLDER 1 17 209542 下メス台 LOWER BLADE LEVER 1 18 007019 平ネジ/M4×8 SCREW 1 19 XXXXXX 下メス LOWER BLADE 1 20 210184 下メス押工 CLAMP/LOWER BLADE 1 21 002193 六角ネジ/C5×8.5 SCREW 1 22 204158 圧縮バネ SPRING 1 23 209666 ガイド GUIDE 1 24 007020 平ネジ/M4×10 SCREW 2 25 209667 ガイド GUIDE 1 26 007021 平ネジ/M4×12 SCREW 2 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 23 jintex.in

Page 26

Pegasus M732 parts on page 26
Ref	Part number	Part name	Qty
5	M732	BRACKET
4	M752	BRACKET

16 19 17 18 14 15 21 20 11 12 22 23 3 10 13 2 9 1 6 5 M732 8 7 4 M752 28 27 29 30 31 32 33 25 24 26 24 jintex.in

Page 27 — 押エ機構(1) PRESSER FOOT MECHANISM(1)

Pegasus M732 parts on page 27
Ref	Part number	Part name	Qty
	209678	押エ台
	208549	平行ピン
	004594	止ネジ/M4×4
	209471	フィンガーガード
	209472	フィンガーガード
	007008	平ネジ/M3×4
	202451	チェーンカッター
	007009	平ネジ/M3×5
	209596	軸
	209597	ブッシュ
	004543	止ネジ/M4×4
	274005	ネジリバネ
	274004	レバー
	274003-92	カラー
	004534	ボルト/M6×14
	274006	リンク
	209452	レバー/足場ゲ
	209458	ネジリバネ
	007060	段付ネジ/M10
	209676	ストッパー
	007020	平ネジ/M4×10
	007175	平ネジ/M5×24
	004805	六角ナット/M5
	209603-91	押工棒
	205584	スプリングピン
	274013	ピン
	208773	圧縮バネ
	209638	調節ネジ
	274016A	レバー
	274017	ネジリバネ
	007171	段付ネジ/M4
	209652	ストッパー
	007130	平ネジ/M4×7

押エ機構(1) PRESSER FOOT MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209678 押エ台 PRESSER ARM 1 2 208549 平行ピン PIN 1 3 004594 止ネジ/M4×4 SCREW 1 4 209471 フィンガーガード FINGER GUARD 1 5 209472 フィンガーガード FINGER GUARD 1 6 007008 平ネジ/M3×4 SCREW 1 7 202451 チェーンカッター CHAIN CUTTER 1 8 007009 平ネジ/M3×5 SCREW 1 9 209596 軸 SHAFT 1 10 209597 ブッシュ BUSHING 1 11 004543 止ネジ/M4×4 SCREW 1 12 274005 ネジリバネ SPRING 1 13 274004 レバー LEVER 1 14 274003-92 カラー COLLAR 1 15 004534 ボルト/M6×14 SCREW 1 16 274006 リンク LINK 1 17 209452 レバー/足場ゲ LEVER/FOOT LIFT 1 18 209458 ネジリバネ SPRING 1 19 007060 段付ネジ/M10 SCREW 1 20 209676 ストッパー STOPPER 1 21 007020 平ネジ/M4×10 SCREW 2 22 007175 平ネジ/M5×24 SCREW 1 23 004805 六角ナット/M5 NUT 1 24 209603-91 押工棒 PRESSER BAR 1 25 205584 スプリングピン SPRING PIN 1 26 274013 ピン PIN 1 27 208773 圧縮バネ SPRING 1 28 209638 調節ネジ SCREW 1 29 274016A レバー LEVER 1 30 274017 ネジリバネ SPRING 1 31 007171 段付ネジ/M4 SCREW 1 32 209652 ストッパー STOPPER 1 33 007130 平ネジ/M4×7 SCREW 1 25 jintex.in

Page 28

Pegasus M732 parts on page 28
Ref	Part number	Part name
1	1	Presser Foot
2	2	Presser Foot Holder
3	3	Presser Bar
4	4	Screw
5	5	Screw
6	6	Presser Bar
7	7	Screw
8	8	Lever
9	9	Spring
10	10	Lever
11	11	Presser Foot
12	12	Screw
13	13	Spring
14	14	Screw
15	15	Base
16	16	Screw
17	17	Screw
18	18	Screw
19	19	Spring

M732 (M732-86を除く) (Except M732-86) 19 18 10 17 13 14 15 11 M732-48,48P2を除く Except M732-48,48P2 12 M752 7 6 8 9 M752-180,181を除く Except M752-180,181 5 1 26 jintex.in

Page 29 — PRESSER FOOT MECHANISM(2)

Pegasus M732 parts on page 29
Ref	Part number	Part name	Qty
	XXXXXX	押工
	XXXXXX	押工爪
	201156	取付板/押工
	005089	平ネジ/C3×5.5
	005030	平ネジ/C1×2.3
	208547	押工固定金
	007008	平ネジ/M3×4
	208525-92B	ブラケット/押工
	005328	平ネジ/C4×6.3
	XXXXXX	押工(組)
	208958-B	ピン
	208528-B	ピン
	208913	ネジリバネ
	005409	六角ナット/C3
	208531	補助押工
	005030	平ネジ/C1×2.3
	005328	平ネジ/C4×6.3
	007008	平ネジ/M3×4
	208529	大押エバネ

押エ機構(2) PRESSER FOOT MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 XXXXXX 押工爪 PRESSER FOOT FINGER 1 3 201156 取付板/押工 SET PLATE/PRESSER FOOT 1 4 005089 平ネジ/C3×5.5 SCREW 1 5 005030 平ネジ/C1×2.3 SCREW 1 6 208547 押工固定金 REGULATOR 1 7 007008 平ネジ/M3×4 SCREW 1 8 208525-92B ブラケット/押工 BRACKET/PRESSER FOOT 1 9 005328 平ネジ/C4×6.3 SCREW 1 10 XXXXXX 押工(組) PRESSER FOOT ASSEMBLY 1 11 208958-B ピン PIN 1 12 208528-B ピン PIN 1 13 208913 ネジリバネ SPRING 1 14 005409 六角ナット/C3 NUT 1 15 208531 補助押工 FABRIC GUIDE 1 16 005030 平ネジ/C1×2.3 SCREW 1 17 005328 平ネジ/C4×6.3 SCREW 1 18 007008 平ネジ/M3×4 SCREW 1 19 208529 大押エバネ SPRING 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 27 jintex.in

Page 30

Pegasus M732 parts on page 30
Ref	Part number	Part name	Qty
	1	DRIVE SHAFT HOUSING
	2	KEY
	3	SET SCREW
	4	DRIVE SHAFT
	5	COUPLING
	6	SCREW
	7	SLEEVE
	8	SLEEVE
	9	CLAMP
	10	SCREW
	11	NUT
	12	SCREW
	13	PIN
	14	BOLT
	15	BRACKET
	16	BRACKET
	17	BOLT
	18	WASHER
	19	BOLT
	20	COVER
	21	BALL JOINT
	22	BOLT
	23	BRACKET
	24	BASE
	25	PLUG
	26	WASHER
	27	GASKET
	28	SCREW
	29	WASHER
	30	PIN

28 jintex.in
