Parts index — Pegasus M732tap a row to open its page

Page 4

Pegasus M732 parts on page 4

Ref	Part number	Part name	Qty
7	M752	7
8	M732	8

Page 5 — MACHINE BED FRAME

Pegasus M732 parts on page 5

Ref	Part number	Part name	Qty
	270047	足ピン
	204003	オイルゲージ
	210679	ピン
	210679	ピン
	210679	ピン
	9A3071	シール
	209537	ブラケット
	209538	ブラケット
	240336	スプリングピン
	004511	六角穴ボルト/M6×25
	240325	パイプ
	240336	スプリングピン

Page 6

Pegasus M732 parts on page 6

Ref	Part number	Part name	Qty
16	M732	16
	M752	15
	M752	32
33	M732	33
	M752-54A,55A	37
	M752-23B	14

Page 7 — COVER(1)

Pegasus M732 parts on page 7

Ref	Part number	Part name	Qty
	209535-PD	側面カバー
	007020	平ネジ/M4×10
	007024	平ネジ/M4×18
	209512-PD	上カバー
	007024	平ネジ/M4×10
	209579	ガスケット
	206457	オイル窓
	206682	ガスケット
	9A3067	シール
	209551	ファンカバー
	007019	平ネジ/M4×8
	209518	カバー
	007019	平ネジ/M4×8
	007082	平ネジ/M4×8
	209633	布案内
	209634	布案内
	209736	ブラケット
	007232	平ネジ/M4×5.5
	007019	平ネジ/M4×8
	209515-PD	前カバー(右)
	270018A	ラッチ
	007009	平ネジ/M3×5
	209680	ラッチ
	007017	平ネジ/M4×5
	210044	板バネ
	007017	平ネジ/M4×5
	240043	平行ピン
	004543	止ネジ/M4×4
	240301	圧縮バネ
	209516	ヒンジ
	007021	平ネジ/M4×12
	209664	前カバー(中)
	209665	前カバー(中)
	007018	平ネジ/M4×6
	209657	油受け
	007018	平ネジ/M4×6
	209550-PB	ベルトカバー
	007176	平ネジ/M6×14
	9A3069	ケ注意ラベル
	9A3048	シール
	209702	スポンジ

Page 8

Pegasus M732 parts on page 8

Ref	Part number	Part name	Qty
21	M732-48,48P2	Except M732-48,48P2
22	M752-01,180,181	Except M752-01,180,181
34	M732,M752	Except M752-01,180,181
12	M732	Cover
11	M752	Cover

Page 9 — COVER(2)

Pegasus M732 parts on page 9

Ref	Part number	Part name	Qty
	209687	後蓋
	007020	平ネジ/M4×10
	209517	上蓋
	007084	六角ボルト/M4×8
	209513-PD	針棒カバー
	209641	ピン
	004543	止ネジ/M4×4
	209645	止バネ
	007017	平ネジ/M4×5
	209636	ラッチネジ
	209618	アイガード
	209619	アイガード
	007062	平ネジ/M3×6
	202875	座金
	209651	ブラケット
	240305	防振ゴム
	007066	段付ネジ/M4
	210307	波板座金
	209543	前カバー(左)
	007077	皿ネジ/M4×7
	209576-91	クロスプレー卜(組)
	209571-91	クロスプレー卜(組)
	270042	ブッシュ
	004543	止ネジ/M4×4
	210307	波板座金
	007066	段付ネジ/M4
	270043	レバー
	270044	ネジリバネ
	007172	段付ネジ/M4
	270045	ブラケット
	240305	防振ゴム
	007023A	平ネジ/M4×16
	004821	六角ナット/M4
	209547-PB	横カバー
	007018	平ネジ/M4×6
	240343	座金
	007025	平ネジ/M4×20
	201252	バネ座金
	240305	防振ゴム
	270048	ラッチ
	007008	平ネジ/M3×4
	270049	ラッチ
	007180	平ネジ/M3.5×4.5
	240305	防振ゴム
	209644	面板
	007082	小ネジ/M4×8

Page 10

Pegasus M732 parts on page 10

Ref	Part number	Part name	Qty
9	M732	9
10	M732	10
8	M732	8
7	M752	7
6	M752	6
11	M752	11
35	M752	35
34	M752	34
33	M752	33
12	M752	12
13	M752	13
22	M752	22
14	M752	14
1	M752	1
2	M752	2
3	M752	3
19	M752	19
21	M752	21
20	M752	20
15	M752	15
16	M752	16
17	M752	17
18	M752	18
27	M752	27
30	M752	30
37	M752	37
36	M752	36
29	M752	29
26	M752	26
31	M752	31
32	M752	32
24	M752	24
23	M752	23
25	M752	25
28	M752	28
4	M732	4
5	M732	5

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus M732 parts on page 11

Ref	Part number	Part name	Qty
	209686-91	クランク軸
	001459	止ネジ/C3×3
	005304	皿ネジ/C1×1.9
	004541	止ネジ/M6×8
	270510	段付ピン
	209608	左蓋
	007019	平ネジ/M4×8
	209609	左蓋
	007044	皿ネジ/M4×10
	007020	平ネジ/M4×10
	209581	ガスケット
	209671-92	ブッシュ
	007013	平ネジ/M3.5×8
	209637	止ネジ
	240551	右軸受
	204019A	中間リンク
	204018	皿バネ
	240552	右軸受
	209606	右蓋
	240340	Oリング
	209607	押工板
	007020	平ネジ/M4×10
	208476	油切り
	208272	Oリング
	209481	ファン
	209605	プーリー
	004556	止ネジ/M6×10
	004541	止ネジ/M6×8
	004510	六角穴ボルト/M6×16
	240536	座金
	209514-PD	プーリー蓋
	007105	平ネジ/M4×40
	209591-91	ボールベアリング(組)
	004572	止ネジ/M5×10
	004514	止ネジ/M5×5
	209613-D	ウォーム
	004514	止ネジ/M5×5

Page 12

Pegasus M732 parts on page 12

Ref	Part number	Part name	Qty
	M732-86,355	M752-23Bを除く
24, 25	M752	1本針(1-needle)
24, 26	M752	2本針(2-needle)
24, 26	M732	2本針(2-needle)
24, 27	M732	3本針(3-needle)

Page 13 — NEEDLE DRIVE MECHANISM(1)

Pegasus M732 parts on page 13

Ref	Part number	Part name	Qty
1	209544-92	ロッド	1
2	007023A	平ネジ/M4×16	2
3	209552-92	クランク	1
4	004533	六角穴ボルト/M6×12	1
5	271001	ピン	1
6	004538	止ネジ/M4×6	1
7	209582	カラー	1
8	205061	止メ輪	1
9	240311	座金	1
10	240537	カラー	1
11	004543	止ネジ/M4×4	2
12	208250	オイルシール	1
13	209567-92	レバー	1
14	007150	六角ボルト/M6×12	1
15	208425	針棒リンク	1
16	209690-91	リングピン(組)	2
17	004545	止ネジ/M3×4	2
18	208903-C	針棒	1
19	209566-92	針棒抱き	1
20	007013	平ネジ/M3.5×8	1
21	209640	キャップ	1
22	240129	Oリング	1
23	004543	止ネジ/M4×4	1
24	XXXXXX	針留	1
25	005292-HU	止ネジ(C3)	1
26	005292-HU	止ネジ(C3)	2
27	005292-HU	止ネジ(C3)	3
28	209647	カバー	1
29	209648	カバー	1
30	209642	給油フェルト	1
31	007192	段付ネジ/M4	2
32	209646	カバー	1
33	007018	平ネジ/M4×6	1

Page 14

Pegasus M732 parts on page 14

Ref	Part number	Part name	Qty
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
22	22	22
23	23	23
18	18	18
17	17	17
20	20	20
19	19	19
16	16	16
21	21	21
24	24	24
33	33	33
32	32	32
9	9	9
6	6	6
5	5	5
4	4	4
3	3	3
2	2	2
13	13	13
12	12	12
16	16	16
1	1	1
7	7	7
8	8	8
11	11	11
10	10	10
14	14	14
15	15	15

Page 15 — NEEDLE DRIVE MECHANISM(2)

Pegasus M732 parts on page 15

Ref	Part number	Part name	Qty
	209539	ブラケット
	007020	平ネジ/M4×10
	xxxxxx	針板
	004009-1HC	平ネジ/C5×7.5
	208935	針板受
	007019	平ネジ/M4×8
	204631	針板キー
	007012	平小ネジ/M3.5×6
	xxxxxx	針受(後)
	005501	六角ネジ/C4×9.5
	210930	皿バネ
	xxxxxx	針受(前)
	007012	平小ネジ/M3.5×6
	204636B	ブラケット
	007014	平ネジ/M3.5×10
	240305	防振ゴム
	209541	ブラケット
	007019	平ネジ/M4×8
	209540	ブラケット
	007020	平ネジ/M4×10
	xxxxxx	針板
	005484-HC	皿ネジ/C5×8
	xxxxxx	針板爪
	005315	皿ネジ/C1×3.5
	xxxxxx	針受(後)
	005501	六角ネジ/C4×9.5
	210930	皿バネ
	xxxxxx	針受(前)
	007010	平ネジ/M3×6
	xxxxxx	針受(後)
	007032	平ネジ/M2.5×6
	xxxxxx	針受(前)
	007010	平ネジ/M3×6

Page 16

Pegasus M732 parts on page 16

Ref	Part number	Part name	Qty
3	3	WASHER
3	3	WASHER
2	2	BUSH
2	2	BUSH
1	1	LINK
5	5	SCREW
5	5	SCREW
4	4	BRACKET
11	11	COVER
8	8	SPRING
9	9	WASHER
7	7	WASHER
10	10	BEARING
6	6	SHAFT
20	20	PIN
18	18	BRACKET
19	19	SCREW
21	21	SCREW
30	30	SCREW
22	22	SCREW
15	15	NUT
23	23	NUT
14	14	LEVER
24	24	SPRING
13	13	SCREW
12	12	ARM
17	17	SCREW
16	16	SHAFT
25	25	PIN
26	26	SPRING
27	27	SPRING
28	28	SPRING
29	29	SPRING

Page 17

Pegasus M732 parts on page 17

Ref	Part number	Part name	Qty
1	209546-92	ロッド	1
2	007023A	平ネジ/M4×16	4
3	209660	振れ止め	2
4	209560-92	クランク	1
5	007369	六角ボルト/M6×9	2
6	209583	軸	1
7	240338	座金	1
8	007174	六角ネジ/M5×10	1
9	303067	バネ座金	1
10	210586A	オイルシール	1
11	240564	栓	1
12	209568-92	レバー	1
13	007150	六角ボルト/M6×12	1
14	209587-91	上ルーバー台(組)	1
15	179130-05	フェルト	1
16	179136A91	平行ピン(組)	1
17	004545	止ネジ/M3×4	1
18	209589	上ルーバー土台	1
19	004510	六角ボルト/M6×16	2
20	271519	フィルター	1
21	209590	カバー	1
22	007039	皿ネジ/M2.5×6	1
23	XXXXXX	上ルーバー	1
24	001998-2	平ネジ/C4×6	1
25	209703-91	給油ピン(組)	1
26	210214	栓	1
27	004543	止ネジ/M4×4	1
28	209653	蓋	1
29	007018	平ネジ/M4×6	1

Page 18

Pegasus M732 parts on page 18

Ref	Part number	Part name	Qty
1	1	SCREW
2	2	WASHER
3	3	BRACKET
	4	M752-13,23B,181,55A
5	5	SCREW
6	6	M732
7	7	SCREW
8	8	SHAFT
9	9	WASHER
10	10	SCREW
11	11	WASHER
12	12	BEARING
13	13	PIN
14	14	SCREW
15	15	BRACKET
16	16	SCREW
17	17	SPRING
18	18	SCREW

Page 19 — LOWER LOOPER DRIVE MECHANISM

Pegasus M732 parts on page 19

Ref	Part number	Part name	Qty
	209546-92	ロッド
	007023A	平ネジ/M4×16
	209660	振れ止め
	209560-92	クランク
	007369	六角ボルト/M6×9
	209563-92	クランク
	007369	六角ボルト/M6×9
	209583	軸
	240338	座金
	007174	六角ネジ/M5×10
	303067	バネ座金
	210586A	オイルシール
	209007-91	下ルーバー台(組)
	208259	平行ピン
	209083	平行ピン
	007150	六角ボルト/M6×12
	XXXXXX	下ルーバー
	001175-3	平ネジ/C4×10

Page 20

Pegasus M732 parts on page 20

Ref	Part number	Part name	Qty
	1	ASSEMBLY
	2	SCREW
	3	SCREW
	4	BRACKET
	5	SCREW
	6	ASSEMBLY
	7	SCREW
	8	SHAFT
	9	WASHER
	10	LEVER
	11	SPRING
	12	KNOB
	13	PLATE
	14	BRACKET
	15	SCREW
	16	KNOB
	17	SCREW
	18	WASHER
	19	ROD
	20	ASSEMBLY
	21	SHAFT
	22	SHAFT
	23	SCREW
	24	BEARING
	25	ASSEMBLY
	26	PIN
	27	SCREW
	28	HOUSING
	29	SHAFT
	30	PIN
	31	SCREW
	32	ASSEMBLY
	33	PIN
	34	BRACKET
	35	SPRING
	36	SCREW
	37	PIN
	38	SPRING
	39	CLIP
	40	WASHER
	41	WASHER

Page 21 — FEED MECHANISM(1)

Pegasus M732 parts on page 21

Ref	Part number	Part name	Qty
	209566-91	差動送りクランク(組)
	007011	平ネジ/M3×8
	004533	六角穴ボルト/M6×12
	204140A	リンク/差動調節
	007058	段付ネジ/M5
	209570-92	レバー
	004533	六角穴ボルト/M6×12
	272533A	軸
	204185	Oリング
	209649	レバー
	272534	ネジリバネ
	007161	段付ネジ/M5
	209650	調節板
	204143A	ストッパー
	007021	平ネジ/M4×12
	252069A	ナット
	007059	段付ネジ/M4.5
	211301	バネ座金
	209594	ロッド
	209555-92	クランク
	004533	六角穴ボルト/M6×12
	271001	ピン
	004538	止ネジ/M4×6
	240012	ニードルベアリング
	209592-91	調節台
	210717	平行ピン
	004514	止ネジ/M5×5
	272501	エキセン
	210129	案内/送リエキセン
	210130	平バネ
	004535	止ネジ/M3×4
	272504-91	エキセン(組)
	240436	スプリングピン
	272502	ラチェット
	272503	ネジリバネ
	007038	段付ネジ/M2
	209639	プッシュボタン
	240517	圧縮バネ
	202522	止メ輪
	240484	座金
	200020	Oリング

Page 22

Pegasus M732 parts on page 22

Ref	Part number	Part name	Qty
	M732-48,48P2	M752
3	M732-48,48P2	M752
4	M732-48,48P2	M752
33	M752-23B	Except M752-23B
35	M752-23B	Except M752-23B
31	M752-23B	Except M752-23B

Page 23 — FEED MECHANISM (2)

Pegasus M732 parts on page 23

Ref	Part number	Part name	Qty
	204124	差動送り台
	XXXXXX	差動送り歯
	001189	平ネジ/C4×7.5
	001175-3	平ネジ/C4×10
	204122	リンク/差動送り
	204114	ブッシュ
	005231	六角ネジ/C5
	204115	座金
	205857	角駒/送り台案内
	204439A	座金
	007041	皿ネジ/M3×6
	240310	栓
	204810	角駒/送り台上
	209595	送り台案内
	007019	平ネジ/M4×8
	208109	送り台/油除ケ
	209519	油切り案内
	007009	平ネジ/M3×5
	209584	軸
	205061	止メ輪
	240311	座金
	208173	栓
	204123A	主送り台
	XXXXXX	主送り歯(組)
	XXXXXX	主送り歯
	XXXXXX	補助送り歯
	005492	平ネジ/C1×6
	001175-2	平ネジ/C4×8
	204111A	リンク/主送り
	204114	ブッシュ
	005231	六角ネジ/C5
	204115	座金
	209564-92	クランク
	004533	六角穴ボルト/M6×12
	209677	ピン
	004805	六角ナット/M5
	240062	座金
	209672	案内軸
	004543	止メネジ/M4×4
	209673	ブッシュ

Page 24

Pegasus M732 parts on page 24

Ref	Part number	Part name	Qty
11	M752	M752-23Bを除く Except M752-23B
12	M732
23	M752	M752-23Bを除く Except M752-23B
17	M732
26	M732
24	M752
16	M752
10	M732

Page 25 — KNIFE DRIVE MECHANISM

Pegasus M732 parts on page 25

Ref	Part number	Part name	Qty
1	209545-92	ロッド
2	007023A	平ネジ/M4×16
3	209554-92	クランク
4	004533	六角ボルト/M6×12
5	271001	ピン
6	004538	止ネジ/M4×6
7	208235	座金
8	209598	上メス台
9	204638	上メス抱キ
10	208402	上メス抱キ(平メス用)
11	209674	ピン
12	209675	ピン
13	007013	平ネジ/M3.5×8
14	XXXXXX	上メス
15	005088	六角ネジ/C4×7.5
16	208851	下メス台
17	209542	下メス台
18	007019	平ネジ/M4×8
19	XXXXXX	下メス
20	210184	下メス押工
21	002193	六角ネジ/C5×8.5
22	204158	圧縮バネ
23	209666	ガイド
24	007020	平ネジ/M4×10
25	209667	ガイド
26	007021	平ネジ/M4×12

Page 26

Pegasus M732 parts on page 26

Ref	Part number	Part name	Qty
5	M732	BRACKET
4	M752	BRACKET

Page 27 — 押エ機構(1) PRESSER FOOT MECHANISM(1)

Pegasus M732 parts on page 27

Ref	Part number	Part name	Qty
	209678	押エ台
	208549	平行ピン
	004594	止ネジ/M4×4
	209471	フィンガーガード
	209472	フィンガーガード
	007008	平ネジ/M3×4
	202451	チェーンカッター
	007009	平ネジ/M3×5
	209596	軸
	209597	ブッシュ
	004543	止ネジ/M4×4
	274005	ネジリバネ
	274004	レバー
	274003-92	カラー
	004534	ボルト/M6×14
	274006	リンク
	209452	レバー/足場ゲ
	209458	ネジリバネ
	007060	段付ネジ/M10
	209676	ストッパー
	007020	平ネジ/M4×10
	007175	平ネジ/M5×24
	004805	六角ナット/M5
	209603-91	押工棒
	205584	スプリングピン
	274013	ピン
	208773	圧縮バネ
	209638	調節ネジ
	274016A	レバー
	274017	ネジリバネ
	007171	段付ネジ/M4
	209652	ストッパー
	007130	平ネジ/M4×7

Page 28

Pegasus M732 parts on page 28

Ref	Part number	Part name	Qty
1	1	Presser Foot
2	2	Presser Foot Holder
3	3	Presser Bar
4	4	Screw
5	5	Screw
6	6	Presser Bar
7	7	Screw
8	8	Lever
9	9	Spring
10	10	Lever
11	11	Presser Foot
12	12	Screw
13	13	Spring
14	14	Screw
15	15	Base
16	16	Screw
17	17	Screw
18	18	Screw
19	19	Spring

Page 29 — PRESSER FOOT MECHANISM(2)

Pegasus M732 parts on page 29

Ref	Part number	Part name	Qty
	XXXXXX	押工
	XXXXXX	押工爪
	201156	取付板/押工
	005089	平ネジ/C3×5.5
	005030	平ネジ/C1×2.3
	208547	押工固定金
	007008	平ネジ/M3×4
	208525-92B	ブラケット/押工
	005328	平ネジ/C4×6.3
	XXXXXX	押工(組)
	208958-B	ピン
	208528-B	ピン
	208913	ネジリバネ
	005409	六角ナット/C3
	208531	補助押工
	005030	平ネジ/C1×2.3
	005328	平ネジ/C4×6.3
	007008	平ネジ/M3×4
	208529	大押エバネ

Page 30

Pegasus M732 parts on page 30

Ref	Part number	Part name	Qty
	1	DRIVE SHAFT HOUSING
	2	KEY
	3	SET SCREW
	4	DRIVE SHAFT
	5	COUPLING
	6	SCREW
	7	SLEEVE
	8	SLEEVE
	9	CLAMP
	10	SCREW
	11	NUT
	12	SCREW
	13	PIN
	14	BOLT
	15	BRACKET
	16	BRACKET
	17	BOLT
	18	WASHER
	19	BOLT
	20	COVER
	21	BALL JOINT
	22	BOLT
	23	BRACKET
	24	BASE
	25	PLUG
	26	WASHER
	27	GASKET
	28	SCREW
	29	WASHER
	30	PIN

Page 31

Pegasus M732 parts on page 31

Ref	Part number	Part name	Qty
	209610-91	ポンプ (組)	1
	209612-D	ウォームホイール	1
	004514	止ネジ/M5×5	1
	212978-91	ローター (内) 軸	1
	212981	ローター (外)	1
	007012	平小ネジ/M3.5×6	3
	209408	フィルター (内)	1
	209409	フィルター (外)	1
	209410	クランプ	1
	007011	平小ネジ/M3×8	1
	004800	六角ナット/M3	1
	004529	六角ボルト/M4×16	2
	205113A	給油パイプ	1
	200136	継手	2
	202199	クランプ	1
	209654	油配分器	1
	007017	平ネジ/M4×5	1
	007023A	平ネジ/M4×16	1
	274586	継手ネジ	1
	209656	噴油ネジ	1
	240328	継手ネジ	2
	209658	油配分器	1
	274592	継手	1
	209688-91	オイルパン	1
	005138B	平ネジ/H11×12	1
	202287A	座金	1
	209578	ガスケット	1
	004531	六角ボルト/M5×12	4
	240339	座金	1
	240566	オイルチューブ	1

Page 32

Pegasus M732 parts on page 32

Ref	Part number	Part name	Qty
5	5	M732
4	4	M732-355 を除く Except M732-355
7	7	M752
8	8	M752
3	3	M752
5	5	M752
6	6	M752
8	8	M752
16	16	M752
19	19	M732
17	17	M752
18	18	M732
9	9	M752
10	10	M752
13	13	M752
11	11	M752
12	12	M732
14	14	M752
15	15	M752
1	1	M752
2	2	M752
27	27	M732
25	25	M732
26	26	M732
28	28	M752
29	29	M752
30	30	M752
20	20	M752
22	22	M752
21	21	M752
24	24	M752
23	23	M752

Page 33 — THREAD GUIDE & THREAD TAKEUP

Pegasus M732 parts on page 33

Ref	Part number	Part name	Qty
	209621	糸道
	007019	平ネジ/M4×8
	209628	針糸道
	209629	針糸道
	007082	平ネジ/M4×8
	209713	針糸道
	208778	針糸道
	007082	平ネジ/M4×8
	209679	小調子皿
	007010	平ネジ/M3×6
	200041	小調子皿
	200041A	小調子皿
	202495	当金
	209728	小調子バネ
	007365	段ネジ/M3
	209681	針糸繰り
	007366	平ネジ/M3×2.7
	209684	糸道
	007367	平ネジ/M3×3.7
	209624	糸繰り
	007019	平ネジ/M4×8
	209625	糸繰り
	007008	平ネジ/M3×4
	202875	座金
	209626	糸繰り
	007019	平ネジ/M4×8
	210353	糸道
	209623	糸道
	007018	平ネジ/M4×6
	209683	糸道

Page 34

Pegasus M732 parts on page 34

Ref	Part number	Part name	Qty
1	1	SPRING
2	2	SPRING
3	3	SPRING
4	4	SPRING
5	5	SPRING
6	6	SPRING
7	7	SPRING
8	8	SPRING
9	9	SPRING
10	10	SPRING
11	11	SPRING
12	12	SPRING
13	13	SPRING
14	14	SPRING
15	15	SPRING
16	16	SPRING

Page 35 — THREAD TENSION MECHANISM

Pegasus M732 parts on page 35

Ref	Part number	Part name	Qty
	210529-9U	糸調子 (組)
	208447-UA	調子ナット
	208448	ラチェット
	208450-UA	受皿
	201037	圧縮バネ (強)
	210319	調子皿
	208449	フェルト
	005082A	調子棒/C5
	210530-9U	糸調子 (組)
	201086	圧縮バネ (中)
	210531-9U	糸調子 (組)
	201068	圧縮バネ (弱)
	209620	糸道
	007170	平ネジ/M4×5
	202849	調子台
	209622	調子台

Page 36 — M732

Pegasus M732 parts on page 36

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	FORK
3	3	SHAFT
4	4	PIN
5	5	KNOB
6	6	SHAFT
7	7	PIN
8	8	SHAFT
9	9	BRACKET
10	10	BRACKET
11	11	SHAFT
12	12	SHAFT
13	13	SCREW
14	14	BRACKET
15	15	PIN
16	16	SHAFT
17	17	BEARING
18	18	BRACKET
19	19	SCREW
20	20	BRACKET
21	21	SCREW

Page 37 — 二重環ルーパー機構(1) CHAINSTITCH LOOPER DRIVE MECHANISM(1)

Pegasus M732 parts on page 37

Ref	Part number	Part name	Qty
1	209600	角駒	1
2	209599	レバー	1
3	209586	軸	1
4	004514	止ネジ/M5×5	1
5	240310	栓	1
6	209601	調節ピン	1
7	004514	止ネジ/M5×5	1
8	273504	軸	1
9	209602	ホルダー	1
10	004514	止ネジ/M5×5	1
11	209585	軸	1
12	208195	平行ピン	1
13	004535	止ネジ/M3×4	2
14	208194	リンク/ルーバー振り	1
15	209569-92	クランク	1
16	004533	六角穴ボルト/M6×12	1
17	210586A	オイルシール	1
18	xxxxxx	二重環ルーパー	1
19	001189	平ネジ/C4×7.5	1
20	209689-92	ルーバー台	1
21	007150	六角穴ボルト/M6×12	1

Page 38

Pegasus M732 parts on page 38

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	BRACKET
3	3	SCREW
4	4	SHAFT
5	5	SCREW
6	6	BRACKET
7	7	SCREW
8	8	WASHER
9	9	BRACKET
10	10	SHAFT
11	11	WASHER
12	12	SPRING
13	13	COLLAR
14	14	SCREW
15	15	SCREW
16	16	BRACKET
17	17	SCREW
18	18	SCREW
19	19	BRACKET
20	20	SCREW
21	21	BRACKET
22	22	BRACKET
23	23	BRACKET

Page 39 — CHAINSTITCH LOOPER DRIVE MECHANISM(2)

Pegasus M732 parts on page 39

Ref	Part number	Part name	Qty
	209699	糸道パイプ
	206115	ブラケット
	007019	平ネジ/M4×8
	209631	糸道パイプ
	206115	ブラケット
	275033A	ブラケット
	007066	段付ネジ/M4
	210307	波板座金
	275037	板バネ
	007167	段付ネジ/M3
	137108	調子皿
	211388	圧縮バネ
	275034	ツマミ
	275035	糸受
	007017	平ネジ/M4×5
	275036	糸道
	007008	平ネジ/M3×4
	275039	糸道
	007008	平ネジ/M3×4
	179498-92	ルーパー糸繰り(組)
	004554	止ネジ/M3×3
	209630	糸道
	007019	平ネジ/M4×8
	209697	カバー

Page 40

Pegasus M732 parts on page 40

Ref	Part number	Part name	Qty
13	M732-36,38,48-48P2,355	Part 13
14	M732-70,86	Part 14

Page 41

Pegasus M732 parts on page 41

Ref	Part number	Part name	Qty
	209614	タンク (上)
	209643	フェルト
	209615	蓋
	209627	糸案内
	007020	平ネジ/M4×10
	209616	タンク (下)
	209617	蓋
	007020	平ネジ/M4×10
	303448	座金
	202175	給油紐
	200155	クランプ
	209661	針冷却器
	209662	針冷却器
	209663	針冷却器
	210214	栓
	007019	平ネジ/M4×8
	240178	給油フェルト
	204466	給油フェルト
	210766	止ピン
	209697	カバー

Page 42

Pegasus M732 parts on page 42

Ref	Part number	Part name	Qty
3	3	Screw
2	2	Screw
7	7	Screw
12	12	Washer
13	13	Screw
11	11	Washer
10	10	Washer
9	9	Screw
8	8	Screw
1	1	Bracket
5	5	Screw
4	4	Screw
6	6	Bracket

Page 43 — PARTS FOR SEMI-SUBMERGED INSTALLATION

Pegasus M732 parts on page 43

Ref	Part number	Part name	Qty
	205466	ミシン据付板
	205470-PA	切り屑受
	004904	木ネジ (皿)/3.5
	205468-PA	シューター(上)
	004905	木ネジ(平)/4.5
	205469-PA	シューター(下)
	206336	半汎用ナット/M8
	004575	六角穴ボルト/M8×45
	201477	バネ座金
	240565	座金
	240304	歯付座金
	240565	座金
	205473	防振ゴム

Page 44

Pegasus M732 parts on page 44

Ref	Part number	Part name	Qty
4	4	BRACKET
3	3	BRACKET
1	1	BRACKET
32	32	BRACKET
36	36	BRACKET
37	37	COLLAR
27	27	BRACKET
34	34	BRACKET
36	36	BRACKET
35	35	BRACKET
20	20	BRACKET
34	34	BRACKET
35	35	BRACKET
22	22	BRACKET
33	33	BRACKET
19	19	BRACKET
18	18	BRACKET
23	23	BRACKET
21	21	BRACKET
6	6	BRACKET
29	29	BRACKET
5	5	BRACKET
30	30	BRACKET
25	25	BRACKET
24	24	BRACKET
2	2	BRACKET
26	26	BRACKET
31	31	BRACKET
17	17	BRACKET
12	12	BRACKET
17	17	BRACKET
12	12	BRACKET
16	16	DISC
11	11	BRACKET
11	11	BRACKET
16	16	DISC
15	15	DISC
15	15	DISC
28	28	BRACKET
8	8	BRACKET
7	7	BRACKET
10	10	SCREW
9	9	SCREW
38	38	WASHER
39	39	NUT
10	10	SCREW
9	9	SCREW
13	13	WASHER
14	14	NUT
13	13	WASHER
14	14	NUT

Page 45 — THREAD STAND

Pegasus M732 parts on page 45

Ref	Part number	Part name	Qty
	000293	糸道棒 (6本立)
	000293A	糸道棒 (5本立)
	000293B	糸道棒 (4本立)
	000293C	糸道棒 (3本立)
	004021	平ネジ/M5×16
	004805	六角ナット/M5
	000505-PA	ブラケット (3本立)
	000505APA	ブラケット (2本立)
	007102	六角ネジ/M6×32
	000512	座金
	004022	平ネジ/M6×10
	000380A	糸立棒
	201252	バネ座金
	004803	六角ナット/M3
	000381-PA	受皿
	000507	ウレタン
	000382-PA	揺れ止め
	000383-PA	ブラケット
	004014	平ネジ/M4×25
	004803	六角ナット/M3
	000384	糸道棒腕
	004012	平ネジ/M4×12
	004803	六角ナット/M3
	000233-PA	ホルダ
	004012	平ネジ/M4×12
	004803	六角ナット/M3
	000502-PA	スタンド棒(上)
	000503-PA	スタンド棒(下)
	000504-PA	ジョイント
	004012	平ネジ/M4×12
	004803	六角ナット/M3
	000527-PA	ブラケット (3本立)
	000527APA	ブラケット (2本立)
	004021	平ネジ/M5×16
	004805	六角ナット/M5
	000506	糸目穴
	000386	キャップ
	000509	座金
	004835	六角ナット/M18

Page 46 — M752-01

Pegasus M732 parts on page 46

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27 40mm
28	28	28
29	29	29
30	30	30
31	31	31 狭巾(Narrow)
32	32	32 狭巾(Narrow)
33	33	33
34	34	34

Page 47 — SPECIFIC PARTS (1)

Pegasus M732 parts on page 47

Ref	Part number	Part name	Qty
	210685	定規ブラケット(組)
	210680	定規ブラケット
	210681	ヒンジ/定規ブラケット
	005184	段付ネジ/C5
	201191	皿バネ
	003044	六角ナット/C5
	210682	ストッパー
	005053	平ネジ/C4×4.8
	210683	段付ピン
	210684	板バネ
	002906	平ネジ/C4×2.6
	007020	平ネジ/M4×10
	201252	バネ座金
	210691	裾引定規台(組)
	210690	ブラケット
	005088	六角ネジ/C4×7.5
	167066	座金
	205361	裾引定規台
	005157	平ネジ/C3×4.5
	210689	調節板
	005057	平ネジ/C3×5
	002430	調節ネジ/C3×12
	002905	平ネジ/C5×4.5
	137142	座金
	210692	ストッパー
	001206	平ネジ/C4×5.3
	201211C91	定規羽根(組)(40mm)
	005835	補助羽根
	005299	平ネジ/C3×2.6
	303313	板バネ
	209574-91	クロスプレー卜(組)
	209548-PB	横カバー
	210584	押工補助板
	210585	座金

Page 48 — M752-13

Pegasus M732 parts on page 48

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13

Page 49 — SPECIFIC PARTS (2)

Pegasus M732 parts on page 49

Ref	Part number	Part name	Qty
	209562-92	クランク
	007369	六角ボルト/M6×9
	xxxxxx	針板
	xxxxxx	針板中爪
	005330	止ネジ/M1.4×2.25
	211600	押工補助板
	208735	補助押工
	001333	平ネジ/C1×4
	209635	テープガイド
	205319	テープ繰
	201265B	補助押工
	001231	平ネジ/C1×3.4
	211600	押工補助板

Page 50 — M752-23B

Pegasus M732 parts on page 50

Ref	Part number	Part name	Qty
	1	Part 1
	2	Part 2
	3	Part 3
	4	Part 4
	5	Part 5
	6	Part 6
	7	Part 7
	8	Part 8
	9	Part 9
	10	Part 10
	11	Part 11
	12	Part 12
	13	Part 13
	14	Part 14
	15	Part 15
	16	Part 16
	17	Part 17
	18	Part 18
	19	Part 19
	20	Part 20

Page 51 — 専用部品(3) SPECIFIC PARTS (3)

Pegasus M732 parts on page 51

Ref	Part number	Part name	Qty
	209553-92	クランク
	004533	六角穴ボルト/M6×12
	209562-92	クランク
	007369	六角ボルト/M6×9
	210147	リンク
	210148	ブッシュ
	005489	六角ボルト/C5×12.5
	209564A92	クランク
	004533	六角ボルト/M6×12
	209731	クランクピン
	XXXXXX	上メス
	007016	平ネジ/M3.5×16
	211376	座金
	204830	上メス抱き
	007168	平ネジ/M3.5×6.5
	204155	上メス押工(角メス用)
	204156	切り屑押L
	209666A	ブラケット
	209730	糸道
	007043	皿ネジ/M4×8

Page 52

Pegasus M732 parts on page 52

Ref	Part number	Part name	Qty
	1	狭巾(Narrow)
	2	狭巾(Narrow)
	3
	4
	5
	6
	7
	8
	9
	10
	11
	12
	13
	14

Page 53 — SPECIFIC PARTS (4)

Pegasus M732 parts on page 53

Ref	Part number	Part name	Qty
	209574B91	クロスプレート(組)
	209548-PB	横カバー
	209664A	前カバー(中)
	308243-91	段付ピン(組)
	308244	段付きピン
	208949	Oリング
	209716-PD	プーリー
	004523	六角穴ボルト/M6×35
	240293	ブッシュ
	270526	プーリー蓋
	209743	スペーサー
	209714	取付板
	204631A	針板キー
	007267	平ネジ/M3

Page 54 — M752-181

Pegasus M732 parts on page 54

Ref	Part number	Part name	Qty
1	1	PLATE
2	2	SPRING
3	3	CAP
4	4	WASHER
5	5	COLLAR
6	6	SPRING
7	7	WASHER
8	8	WASHER
9	9	SCREW
10	10	SPRING
11	11	SPRING
12	12	SPRING
13	13	SPRING
14	14	BRACKET
15	15	BRACKET
16	16	BRACKET
17	17	SHAFT
18	18	SHAFT

Page 55 — SPECIFIC PARTS (5)

Pegasus M732 parts on page 55

Ref	Part number	Part name	Qty
	209633A	布案内
	210529-9U	糸調子 (組)
	208447-UA	調子ナット
	208448	ラチェット
	208450-UA	受皿
	201037	圧縮バネ (強)
	210319	調子皿
	208449	フェルト
	005082A	調子棒/C5
	210530-9U	糸調子 (組)
	201086	圧縮バネ (中)
	210531-9U	糸調子 (組)
	201068	圧縮バネ (弱)
	209735	糸道
	007170	平ネジ/M4×5
	202849	調子台
	209562-92	クランク
	007369	六角ボルト/M6×9

Page 56 — M752-54A,55A

Pegasus M732 parts on page 56

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BRACKET
3	3	GEAR
4	4	SCREW
5	5	PULLEY
6	6	SCREW
7	7	BRACKET
8	8	SHAFT
9	9	SCREW
10	10	BASE
11	11	BASE
12	12	WASHER
13	13	SPRING
14	14	SPRING
15	15	WASHER
16	16	WASHER
17	17	SCREW
18	18	BASE
19	19	SPRING
20	20	BASE
21	21	SPRING
22	22	BRACKET
23	23	BRACKET
24	24	SCREW
25	25	BRACKET

Page 57 — 専用部品(6) SPECIFIC PARTS (6)

Pegasus M732 parts on page 57

Ref	Part number	Part name	Qty
	209633A	布案内
	209550APB	ベルトカバー
	209737-91	ベルトギヤ
	004556	止ネジ/M6×10
	209605A	プーリー
	004523	六角穴ボルト/M6×35
	210584	押工補助板
	209562-92	クランク
	007369	六角ボルト/M6×9
	210529-9U	糸調子(組)
	208447-UA	調子ナット
	208448	ラチェット
	208450-UA	受皿
	201037	圧縮バネ(強)
	210319	調子皿
	208449	フェルト
	005082A	調子棒/C5
	210530-9U	糸調子(組)
	201086	圧縮バネ(中)
	210531-9U	糸調子(組)
	201068	圧縮バネ(弱)
	202849	調子台
	209620A	糸道
	007170	平ネジ/M4×5
	209622	調子台

Page 58 — M732-48,48P2

Pegasus M732 parts on page 58

Ref	Part number	Part name	Qty
1	1	ROLLER
2	2	ROLLER
3	3	WASHER
4	4	ROLLER
5	5	SPRING
6	6	WASHER
7	7	WASHER
8	8	SCREW
9	9	ROLLER
10	10	ROLLER
11	11	ROLLER
12	12	SPRING
13	13	BRACKET
14	14	SCREW
15	15	SCREW
16	16	ROLLER
17	17	BRACKET
18	18	広巾(Wide)
19	19	BASE
20	20	LEVER
21	21	SCREW
22	22	SPRING
23	23	ROLLER
24	24	BRACKET
25	25	BRACKET
26	26	SCREW

Page 59 — SPECIFIC PARTS (7)

Pegasus M732 parts on page 59

Ref	Part number	Part name	Qty
	210529-9U	糸調子(組)
	208447-UA	調子ナット
	208448	ラチェット
	208450-UA	受皿
	201037	圧縮バネ(強)
	210319	調子皿
	208449	フェルト
	005082A	調子棒/C5
	210530-9U	糸調子(組)
	201086	圧縮バネ(中)
	210531-9U	糸調子(組)
	201068	圧縮バネ(弱)
	209620	糸道
	007170	平ネジ/M4×5
	209622	調子台
	202849	調子台
	209694	糸道
	209576A91	クロスプレー卜(組)
	XXXXXX	押工(組)
	208958-B	ピン
	208528-B	ピン
	208913	ネジリバネ
	005409	六角ナット/C3
	208532	補助押工
	005030	平ネジ/C1×2.3
	005328	平ネジ/C4×6.3

Page 60 — M732-48,48P2

Pegasus M732 parts on page 60

Ref	Part number	Part name	Qty
2	2	BRACKET
3	3	SCREW
4	4	WASHER
5	5	SCREW
6	6	WASHER
7	7	BRACKET
8	8	SCREW
9	9	BRACKET
10	10	SCREW
11	11	WASHER
12	12	BRACKET
13	13	BRACKET
14	14	SCREW
15	15	SCREW
16	16	WASHER
17	17	SCREW
18	18	WASHER
19	19	SPRING
20	20	WASHER
21	21	SCREW
22	22	WASHER
23	23	SPRING
24	24	CAP
25	25	HANDLE
26	26	WASHER
27	27	BRACKET
28	28	BRACKET
29	29	SHAFT
30	30	SPRING
31	31	WASHER
32	32	SPRING
33	33	SCREW
34	34	WASHER
35	35	SCREW
36	36	WASHER
37	37	BRACKET
38	38	SCREW
39	39	SCREW
40	40	WASHER
41	41	NUT
42	42	BRACKET
43	43	WASHER
44	44	SCREW
45	45	WASHER
46	46	BRACKET
47	47	BRACKET
48	48	BRACKET
49	49	SCREW
50	50	WASHER
51	51	GUIDE
52	52	BRACKET
53	53	SCREW
54	54	GUIDE
55	55	SCREW
56	56	WASHER
57	57	PIN

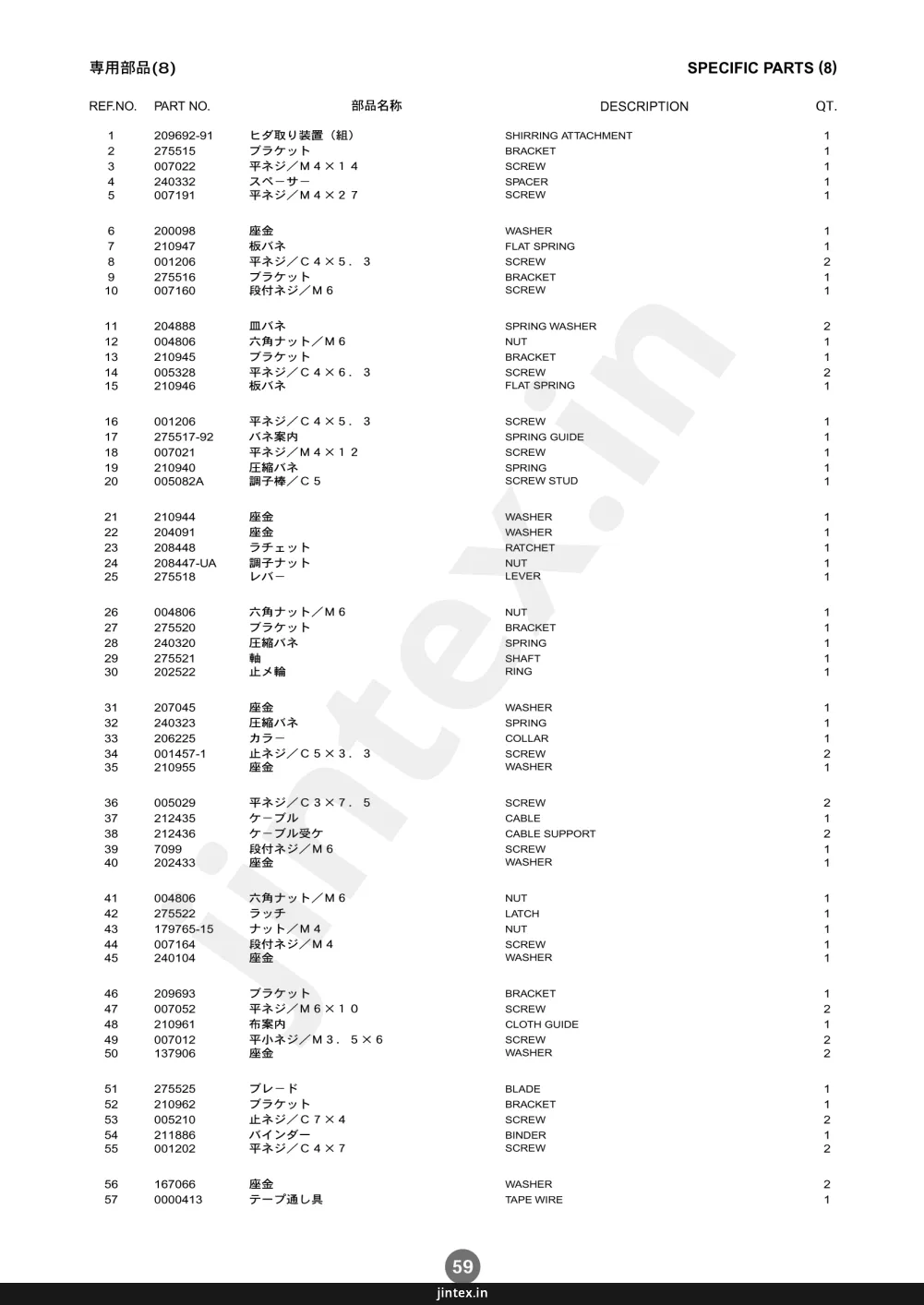

Page 61 — SPECIFIC PARTS (8)

Pegasus M732 parts on page 61

Ref	Part number	Part name	Qty
	209692-91	ヒダ取り装置
	275515	ブラケット
	007022	平ネジ/M4×14
	240332	スペーサー
	007191	平ネジ/M4×27
	200098	座金
	210947	板バネ
	001206	平ネジ/C4×5.3
	275516	ブラケット
	007160	段付ネジ/M6
	204888	皿バネ
	004806	六角ナット/M6
	210945	ブラケット
	005328	平ネジ/C4×6.3
	210946	板バネ
	001206	平ネジ/C4×5.3
	275517-92	バネ案内
	007021	平ネジ/M4×12
	210940	圧縮バネ
	005082A	調子棒/C5
	210944	座金
	204091	座金
	208448	ラチェット
	208447-UA	調子ナット
	275518	レバー
	004806	六角ナット/M6
	275520	ブラケット
	240320	圧縮バネ
	275521	軸
	202522	リング
	207045	座金
	240323	圧縮バネ
	206225	カラー
	001457-1	止ネジ/C5×3.3
	210955	座金
	005029	平ネジ/C3×7.5
	212435	ケーブル
	212436	ケーブル受ケ
	7099	段付ネジ/M6
	202433	座金
	004806	六角ナット/M6
	275522	ラッチ
	179765-15	ナット/M4
	007164	段付ネジ/M4
	240104	座金
	209693	ブラケット
	007052	平ネジ/M6×10
	210961	布案内
	007012	平小ネジ/M3.5×6
	137906	座金
	275525	ブレード
	210962	ブラケット
	005210	止ネジ/C7×4
	211886	バインダー
	001202	平ネジ/C4×7
	167066	座金
	0000413	テープ通し具

Page 62

Pegasus M732 parts on page 62

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27

Page 63 — SPECIFIC PARTS (9)

Pegasus M732 parts on page 63

Ref	Part number	Part name	Qty
	208554-91	押工取付台ブラケット(組)
	208958-B	ヒンジピン
	005328	平ネジ/C4×5.5
	202875	座金
	002921	平ネジ/C3×4
	XXXXXX	押工
	204460	補助押工
	005077	平ネジ/C1×3
	000403-9S	テープガイドセット
	000404	カノコ台
	000405	取付棒
	004012	平ネジ/M4×12
	000406	フェルト
	000407	カラー
	000408	調節ネジ
	000409	取付軸
	004818	六角ナット
	000410-SA	ブラケット
	004908	木ネジ
	XXXXXX	押工(組)
	208958-B	ピン
	204683	補助押工
	005157	平ネジ/C3×4.5
	202875	座金
	005328	平ネジ/C4×5.5
	208978	ネジリバネ
	007365	段ネジ/M3

Page 64 — M732-86,355

Pegasus M732 parts on page 64

Ref	Part number	Part name	Qty
1	M732-86,355	M732-355
2	M732-86,355	M732-355
3	M732-86,355	M732-355
4	M732-86,355	M732-355
5	M732-86,355	M732-355
6	M732-86,355	M732-355
7	M732-86,355	M732-355
8	M732-86,355	M732-355
9	M732-86,355	M732-355
10	M732-86,355	M732-355
11	M732-86,355	M732-355
12	M732-86,355	M732-355
13	M732-86,355	M732-355
14	M732-86,355	M732-355
15	M732-86,355	M732-355
16	M732-86,355	M732-355
17	M732-86,355	M732-355
18	M732-86,355	M732-355
19	M732-86,355	M732-355
20	M732-86,355	M732-355
21	M732-86,355	M732-355
22	M732-86,355	M732-355

Page 65 — SPECIFIC PARTS (10)

Pegasus M732 parts on page 65

Ref	Part number	Part name	Qty
	209553-92	クランク(組)
	004533	六角穴ボルト/M6×12
	209562-92	クランク(組)
	007369	六角ボルト/M6×9
	210529-9U	糸調子(組)
	210530-9U	糸調子(組)
	210531-9U	糸調子(組)
	208447-UA	調子ナット
	208448	ラチェット
	208450-UA	受皿
	201037	圧縮バネ(強)
	210319	調子皿
	208449	フェルト
	005082A	調子棒/C5
	201086	圧縮バネ(中)
	201068	圧縮バネ(弱)
	209620	糸道
	007170	平ネジ/M4×7.5
	209711	調子台
	202849	調子台
	209694	糸道
	209712	糸道

Page 66 — M732 GAUGE PARTS LIST

Pegasus M732 parts on page 66

Ref	Part number	Part name	Qty
	204367	NEEDLE PLATE FINGER	3
	204367	NEEDLE PLATE FINGER	4
	204367	NEEDLE PLATE	3
	204367	NEEDLE PLATE	4
	204940	NEEDLE PLATE	3
	204560A	NEEDLE PLATE	5
	204529	NEEDLE PLATE	6
	204648	NEEDLE PLATE	3x2
	204940	NEEDLE PLATE	3
	208266	AUX. FEED DOG	3
	208674	AUX. FEED DOG	4
	208664	AUX. FEED DOG	3
	208656	AUX. FEED DOG	5
	208664	AUX. FEED DOG	6
	20874	AUX. FEED DOG	3x2
	20874	AUX. FEED DOG	3
	204395	MAIN FEED DOG ASS.	3
	204396	MAIN FEED DOG ASS.	4
	204391	MAIN FEED DOG ASS.	3
	204248B	MAIN FEED DOG ASS.	5
	204394	MAIN FEED DOG ASS.	6
	204420	MAIN FEED DOG ASS.	3x2
	204420	MAIN FEED DOG ASS.	3
	208501	PRESSER FOOT ASS.	3
	208508	PRESSER FOOT ASS.	4
	208502	PRESSER FOOT ASS.	3
	208955	PRESSER FOOT ASS.	5
	208649	PRESSER FOOT ASS.	6
	204502A	PRESSER FOOT ASS.	3x2
	204072	LOWER LOOPER	3
	204072	LOWER LOOPER	4
	204072	LOWER LOOPER	3
	204072	LOWER LOOPER	5
	204072	LOWER LOOPER	6
	204072	LOWER LOOPER	3x2
	204072	LOWER LOOPER	3
	209685	CHAINSTITCH LOOPER	3
	209685	CHAINSTITCH LOOPER	4
	209685	CHAINSTITCH LOOPER	3
	209685C	CHAINSTITCH LOOPER	5
	209685	CHAINSTITCH LOOPER	6
	209685	CHAINSTITCH LOOPER	3x2
	209685	CHAINSTITCH LOOPER	3
	201121A	UPPER KNIFE	3
	201121A	UPPER KNIFE	4
	201121A	UPPER KNIFE	3
	201121A	UPPER KNIFE	5
	201121A	UPPER KNIFE	6
	201121A	UPPER KNIFE	3x2
	201121A	UPPER KNIFE	3
	204161	LOWER KNIFE	3
	204161	LOWER KNIFE	4
	204161	LOWER KNIFE	3
	204161	LOWER KNIFE	5
	204161	LOWER KNIFE	6
	204161	LOWER KNIFE	3x2
	204161	LOWER KNIFE	3
	209668	OVERLOCK NEEDLE GUARD FRONT	3
	209668	OVERLOCK NEEDLE GUARD FRONT	4
	209668	OVERLOCK NEEDLE GUARD FRONT	3
	209668	OVERLOCK NEEDLE GUARD FRONT	5
	209668	OVERLOCK NEEDLE GUARD FRONT	6
	209668	OVERLOCK NEEDLE GUARD FRONT	3x2
	209668	OVERLOCK NEEDLE GUARD FRONT	3
	209009	OVERLOCK NEEDLE GUARD REAR	3
	209009	OVERLOCK NEEDLE GUARD REAR	4
	209009	OVERLOCK NEEDLE GUARD REAR	3
	209009	OVERLOCK NEEDLE GUARD REAR	5
	209009	OVERLOCK NEEDLE GUARD REAR	6
	209009	OVERLOCK NEEDLE GUARD REAR	3x2
	209009	OVERLOCK NEEDLE GUARD REAR	3
	208909B92	NEEDLE HOLDER	3
	208909B92	NEEDLE HOLDER	4
	208909B92	NEEDLE HOLDER	3
	208910B92	NEEDLE HOLDER	5
	208910B92	NEEDLE HOLDER	6
	208910B92	NEEDLE HOLDER	3x2
	208909B92	NEEDLE HOLDER	3
	DC×27 #11	NEEDLE HOLDER	3
	DC×27 #14	NEEDLE HOLDER	4
	DC×27 #14	NEEDLE HOLDER	3
	DC×27 #21	NEEDLE HOLDER	5
	DC×27 #14	NEEDLE HOLDER	6
	DC×27 #11	NEEDLE HOLDER	3x2
	DC×27 #14	NEEDLE HOLDER	3
	204536	二重環針受 FRONT	3
	204536	二重環針受 FRONT	4
	209669	二重環針受 REAR	3
	209669	二重環針受 REAR	4
	209669A	二重環針受 REAR	3
	209669A	二重環針受 REAR	5
	209669A	二重環針受 REAR	6
	209669	二重環針受 REAR	3x2
	209669	二重環針受 REAR	3

Part BooksPartsSearchNotes

Part Books

×

Search

×

Pegasus M732 — parts catalog

• Page 1 (cover): This is the cover page for the Pegasus Parts Catalog for M732 Series High speed safety stitch machines and M752 Series High speed overedgers.
• Page 3 (toc): This page contains the table of contents for the manual, listing sections and their corresponding page numbers in both Japanese and English.
• Page 4 (diagram): This page displays a diagram of machine components, with numbered callouts indicating various parts and their corresponding part numbers.
• Page 5 (parts_list): This page lists parts for the MACHINE BED FRAME, including part numbers, descriptions, and quantities.
• Page 6 (diagram): This page displays a diagram of various components of an industrial sewing machine, including part numbers and reference numbers for identification.
• Page 7 (parts_list): This page lists parts for COVER (1) including screws, gaskets, covers, and other components with their part numbers, descriptions, and quantities.
• Page 8 (diagram): This page displays a diagram of various components for M732 and M752 sewing machines, including screws, brackets, covers, and other hardware, with reference numbers for identification.
• Page 9 (parts_list): This page lists parts for COVER(2) with part numbers, descriptions, and quantities.
• Page 10 (diagram): This page displays a diagram of various components of an industrial sewing machine, including screws, bearings, pulleys, and other mechanical parts, with reference numbers and some model applicability notes.
• Page 11 (parts_list): This page lists parts for the Crankshaft Drive Mechanism, including part numbers, descriptions, and quantities.
• Page 12 (diagram): This page displays a diagram of various machine parts, including a detailed breakdown of components labeled with reference numbers from 1 to 33. It also shows specific part assemblies for models M752 and M732, indicating needle configurations.
• Page 13 (parts_list): This page lists parts for the Needle Drive Mechanism (1), including part numbers, descriptions, and quantities.
• Page 14 (diagram): This page displays diagrams of parts for models M732 and M752, with numbered references for each component.
• Page 15 (parts_list): This page lists parts for the Needle Drive Mechanism (2) of an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of various machine parts, including screws, washers, levers, and other components, with reference numbers for identification.
• Page 17 (parts_list): This page lists parts for the Upper Looper Drive Mechanism, including part numbers, descriptions, and quantities.
• Page 18 (diagram): This page displays a diagram of various machine parts, including screws, washers, bearings, and other components, with reference numbers ranging from 1 to 18.
• Page 19 (parts_list): This page lists parts for the Lower Looper Drive Mechanism, including part numbers, descriptions, and quantities.
• Page 20 (diagram): This page displays a diagram of various machine parts, with reference numbers indicating their positions. It includes parts labeled from 1 to 41, illustrating different components and their assemblies.
• Page 21 (parts_list): This page lists parts for the Feed Mechanism (1) of an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 22 (diagram): This page displays a diagram of various machine parts, with reference numbers pointing to specific components. It includes part numbers and descriptions for items like M752-48,48P2, M752, and M752-23B, along with their exceptions.
• Page 23 (parts_list): This page lists parts for the Feed Mechanism (2) with part numbers, descriptions, and quantities.
• Page 24 (diagram): This page displays a diagram of various machine parts, including screws, brackets, and other components, with reference numbers and part numbers indicated.
• Page 25 (parts_list): This page lists parts for the KNIFE DRIVE MECHANISM, including part numbers, descriptions, and quantities.
• Page 26 (diagram): This page displays a diagram of various sewing machine parts, including levers, springs, screws, and brackets, with reference numbers for identification.
• Page 27 (parts_list): This page lists parts for the Presser Foot Mechanism (1), including screws, pins, levers, and springs with their corresponding part numbers and quantities.
• Page 28 (diagram): This page contains diagrams of parts for models M732 and M752, with some parts excluded for specific sub-models.
• Page 29 (parts_list): This page lists parts for the Presser Foot Mechanism (2), including part numbers, descriptions, and quantities.
• Page 30 (diagram): This page displays a diagram of various machine components, including a drive shaft assembly, a housing, and a gasket, with numbered references for each part.
• Page 31 (parts_list): This page lists parts for the lubrication mechanism, including part numbers, descriptions, and quantities.
• Page 32 (diagram): This page displays diagrams of various parts for sewing machine models M732 and M752, with numbered references for each component.
• Page 33 (parts_list): This page lists parts for the thread guide and thread takeup mechanism, including part numbers, descriptions, and quantities.
• Page 34 (diagram): This page displays diagrams of parts for models M752 and M732, with numbered references for each part.
• Page 35 (parts_list): This page lists parts for the thread tension mechanism, including part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of various machine components, labeled with reference numbers from 1 to 21, with the title M732.
• Page 37 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM(1), including part numbers, descriptions, and quantities.
• Page 38 (diagram): This page displays a diagram of machine components with reference numbers for parts M732.
• Page 39 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM(2), including part numbers, descriptions, and quantities.
• Page 40 (diagram): This page displays diagrams of various sewing machine parts, including components for M752 and M732 models, with reference numbers and part numbers clearly indicated.
• Page 41 (parts_list): This page lists parts for H.R.装置 and H.R. DEVICE, including part numbers, descriptions, and quantities.
• Page 42 (diagram): This page displays a diagram of various components and hardware, including screws, washers, and brackets, with reference numbers and a note about table thickness dependency.
• Page 43 (parts_list): This page lists parts for semi-submerged installation, including part numbers, descriptions, and quantities.
• Page 44 (diagram): This page displays a diagram of various components of an industrial sewing machine, including frames, supports, discs, and fasteners, each identified by a reference number.
• Page 45 (parts_list): This page lists parts for a thread stand, including thread guide bars, nuts, brackets, screws, washers, cushions, retaining fins, holders, joints, eyelets, and caps, with their corresponding part numbers and quantities.
• Page 46 (diagram): This page displays a diagram of blindhemming components for the M752-01 sewing machine, with numbered parts.
• Page 47 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 48 (diagram): This page displays a diagram of tape attaching components for the M752-13 sewing machine, including parts numbered 1 through 13, and describes applications such as turn down hemming and plain seaming on heavy weight fabric.
• Page 49 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 50 (diagram): This page displays a diagram of parts for the M752-23B, specifically for plain seaming on heavy weight fabric. It includes numbered illustrations of various components and hardware.
• Page 51 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities, with reference numbers from 1 to 20.
• Page 52 (diagram): This page displays a diagram of back latching components for models M752-180 and M752-181, with numbered parts including a cover, a narrow latch, a rod, and various fasteners and assemblies.
• Page 53 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities. It details items like cloth plate assembly, side cover, front cover, O-rings, pulleys, bolts, bushings, spacers, brackets, and screws.
• Page 54 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers 1 through 18, with a title "M752-181".
• Page 55 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 56 (diagram): This page displays diagrams of various components for models M752-54A and M752-55A, including a pulley assembly, a bracket, and multiple sub-assemblies with screws and springs.
• Page 57 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 58 (diagram): This page displays a diagram of shirring components for the M732-48,48P2 sewing machine, detailing various parts with reference numbers.
• Page 59 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities, with reference numbers from 1 to 26.
• Page 60 (diagram): This page displays a diagram of the shirring mechanism (part 1) for the M732-48, 48P2 model, with various components numbered for reference.
• Page 61 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 62 (diagram): This page contains diagrams for the M732-48P2 and M732-86 models, illustrating parts for shirring/piping and plain seaming on heavy weight fabric.
• Page 63 (parts_list): This page lists specific parts for the sewing machine, including part numbers, descriptions, and quantities, with reference numbers from 1 to 27.
• Page 64 (diagram): This page displays a diagram of sewing machine parts, with reference numbers indicating various components. It includes part numbers and descriptions for different fabric types.
• Page 65 (parts_list): This page lists specific parts for model 10, including crank assemblies, bolts, tension springs, nuts, ratchets, cups, springs, thread guides, screws, and tension discs.
• Page 66 (parts_list): This page lists M732 gauge parts, including machine types, gauge specifications (NG and SW), and corresponding part numbers for various components like needles, loopers, feed dogs, and guards.
• Page 70 (cover): This is the cover page for the Pegasus Sewing Machine Mfg. Co., Ltd. parts catalog, dated July 2000, catalog number 9758. It includes the company's name in both Japanese and English, along with their address and contact information.

Page 1 — Parts Catalog

M732 M752 M732 Series 高速安全縫いミシン High speed safety stitch machines M752 Series 高速オーバーロックミシン High speed overedgers Parts Catalog PEGASUS jintex.in

Page 3 — TABLE OF CONTENTS

目 次 頁 TABLE OF CONTENTS page ベッド機構 2~3 MACHINE BED FRAME 2~3 カバー機構(1) 4~5 COVER (1) 4~5 カバー機構(2) 6~7 COVER (2) 6~7 クランクシャフト機構 8~9 CRANKSHAFT DRIVE MECHANISM 8~9 針振り機構(1) 10~11 NEEDLE DRIVE MECHANISM (1) 10~11 針振り機構(2) 12~13 NEEDLE DRIVE MECHANISM (2) 12~13 上ルーバー機構 14~15 UPPER LOOPER DRIVE MECHANISM 14~15 下ルーバー機構 16~17 LOWER LOOPER DRIVE MECHANISM 16~17 送り機構(1) 18~19 FEED MECHANISM (1) 18~19 送り機構(2) 20~21 FEED MECHANISM (2) 20~21 上下メス機構 22~23 KNIFE DRIVE MECHANISM 22~23 押エ機構(1) 24~25 PRESSER FOOT MECHANISM (1) 24~25 押エ機構(2) 26~27 PRESSER FOOT MECHANISM (2) 26~27 給油機構 28~29 LUBRICATION MECHANISM 28~29 糸道、糸繰り機構 30~31 THREAD GUIDE & THREAD TAKEUP 30~31 糸調子機構 32~33 THREAD TENSION MECHANISM 32~33 二重環ルーバー機構(1) 34~35 CHAINSTITCH LOOPER DRIVE MECHANISM (1) 34~35 二重環ルーバー機構(2) 36~37 CHAINSTITCH LOOPER DRIVE MECHANISM (2) 36~37 H.R.装置 38~39 H.R. DEVICE 38~39 半沈床式据付付属品 40~41 PARTS FOR SEMI-SUBMERGED INSTALLATION 40~41 糸立台 42~43 THREAD STAND 42~43 専用付属品(1) M752-01 44~45 SPECIFIC PARTS (1) M752-01 44~45 専用付属品(2) M752-13, 16S2, 17, 23B 46~47 SPECIFIC PARTS (2) M752-13, 16S2, 17, 23B 46~47 専用付属品(3) M752-23B 48~49 SPECIFIC PARTS (3) M752-23B 48~49 専用付属品(4) M752-180, 181 50~51 SPECIFIC PARTS (4) M752-180, 181 50~51 専用付属品(5) M752-181 52~53 SPECIFIC PARTS (5) M752-181 52~53 専用付属品(6) M752-54A, 55A 54~55 SPECIFIC PARTS (6) M752-54A, 55A 54~55 専用付属品(7) M732-48, 48P2 56~57 SPECIFIC PARTS (7) M732-48, 48P2 56~57 専用付属品(8) M732-48, 48P2 58~59 SPECIFIC PARTS (8) M732-48, 48P2 58~59 専用付属品(9) M732-48P2, 86 60~61 SPECIFIC PARTS (9) M732-48P2, 86 60~61 専用付属品(10) M732-86, 355 62~63 SPECIFIC PARTS (10) M732-86, 355 62~63 ゲージパーツ表 64~65 GAUGE PARTS LIST 64~65 インデックス 66~67 INDEX 66~67 1 jintex.in

Page 4

2 jintex.in 1 5 6 11 3 PEGASUS 2 4 12 7 M752 8 M732 9 10

Page 5 — MACHINE BED FRAME

ベッド機構 MACHINE BED FRAME REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270047 足ピン BED PIN 4 2 204003 オイルゲージ OIL SIGHT GAUGE 1 3 210679 ピン PIN 2 4 210679 ピン PIN 2 5 210679 ピン PIN 2 6 9A3071 シール STICKER 1 7 209537 ブラケット BRACKET 1 8 209538 ブラケット BRACKET 1 9 240336 スプリングピン SPRING PIN 1 10 004511 六角穴ボルト/M6×25 BOLT 2 11 240325 パイプ PIPE 2 12 240336 スプリングピン SPRING PIN 1 3 jintex.in

Page 6

M732 16 M752 15 M752-54A,55A,181を除く Except M752-54A,55A,181 M752 32 M752-180,181を除く Except M752-180,181 M732 33 37 M752-54A,55Aを除く Except M752-54A,55A 14 M752-23Bを除く Except M752-23B 4 jintex.in

Page 7 — COVER(1)

カバー機構(1)COVER(1)REF.NO. PART NO. 部品名称 DESCRIPTION QT.1 209535-PD 側面カバー SIDE COVER 12 007020 平ネジ/M4×10 SCREW 23 007024 平ネジ/M4×18 SCREW 14 209512-PD 上カバー TOP COVER 15 007024 平ネジ/M4×10 SCREW 46 209579 ガスケット GASKET 17 206457 オイル窓 OIL SIGHT WINDOW 18 206682 ガスケット GASKET 19 9A3067 シール STICKER 110 209551 ファンカバー FAN COVER 111 007019 平ネジ/M4×8 SCREW 212 209518 カバー COVER 113 007019 平ネジ/M4×8 SCREW 314 007082 平ネジ/M4×8 SCREW 115 209633 布案内 FABRIC GUARD 116 209634 布案内 FABRIC GUARD 117 209736 ブラケット BRACKET 118 007232 平ネジ/M4×5.5 SCREW 119 007019 平ネジ/M4×8 SCREW 320 209515-PD 前カバー(右) FRONT COVER (RIGHT) 121 270018A ラッチ LATCH 122 007009 平ネジ/M3×5 SCREW 123 209680 ラッチ LATCH 124 007017 平ネジ/M4×5 SCREW 125 210044 板バネ FLAT SPRING 126 007017 平ネジ/M4×5 SCREW 127 240043 平行ピン PIN 128 004543 止ネジ/M4×4 SCREW 229 240301 圧縮バネ SPRING 130 209516 ヒンジ HINGE 131 007021 平ネジ/M4×12 SCREW 332 209664 前カバー(中) FRONT COVER (CENTER) 133 209665 前カバー(中) FRONT COVER (CENTER) 134 007018 平ネジ/M4×6 SCREW 235 209657 油受け OIL GUARD 136 007018 平ネジ/M4×6 SCREW 137 209550-PB ベルトカバー BELT COVER 138 007176 平ネジ/M6×14 SCREW 339 9A3069 ケ注意ラベル STICKER 140 9A3048 シール STICKER 141 209702 スポンジ SPONGE 4

Page 8

M732 M732-48,48P2 を除く Except M732-48,48P2 21 M752 M752-01,180,181 を除く Except M752-01,180,181 22 34 M732,M752 M752-01,180,181 を除く Except M752-01,180,181 12 M732 11 M752 6 jintex.in

Page 9 — COVER(2)

COVER(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209687 後蓋 COVER PLATE 1 2 007020 平ネジ/M4×10 SCREW 4 3 209517 上蓋 BED COVER PLATE 1 4 007084 六角ボルト/M4×8 BOLT 4 5 209513-PD 針棒カバー NEEDLE BAR COVER 1 6 209641 ピン PIN 1 7 004543 止ネジ/M4×4 SCREW 1 8 209645 止バネ SPRING 1 9 007017 平ネジ/M4×5 SCREW 1 10 209636 ラッチネジ SCREW 1 11 209618 アイガード EYE GUARD 1 12 209619 アイガード EYE GUARD 1 13 007062 平ネジ/M3×6 SCREW 2 14 202875 座金 WASHER 2 15 209651 ブラケット BRACKET 1 16 240305 防振ゴム CUSHION RUBBER 1 17 007066 段付ネジ/M4 SCREW 1 18 210307 波板座金 WASHER 1 19 209543 前カバー(左) FRONT COVER (LEFT) 1 20 007077 皿ネジ/M4×7 SCREW 2 21 209576-91 クロスプレー卜(組) CLOTH PLATE ASSEMBLY 1 22 209571-91 クロスプレー卜(組) CLOTH PLATE ASSEMBLY 1 23 270042 ブッシュ BUSHING 1 24 004543 止ネジ/M4×4 SCREW 1 25 210307 波板座金 WASHER 1 26 007066 段付ネジ/M4 SCREW 1 27 270043 レバー LEVER 1 28 270044 ネジリバネ SPRING 1 29 007172 段付ネジ/M4 SCREW 1 30 270045 ブラケット BRACKET 1 31 240305 防振ゴム CUSHION RUBBER 1 32 007023A 平ネジ/M4×16 SCREW 1 33 004821 六角ナット/M4 NUT 1 34 209547-PB 横カバー SIDE COVER 2 35 007018 平ネジ/M4×6 SCREW 1 36 240343 座金 WASHER 2 37 007025 平ネジ/M4×20 SCREW 1 38 201252 バネ座金 SPRING WASHER 1 39 240305 防振ゴム CUSHION RUBBER 1 40 270048 ラッチ LATCH 1 41 007008 平ネジ/M3×4 SCREW 1 42 270049 ラッチ LATCH 1 43 007180 平ネジ/M3.5×4.5 SCREW 1 44 240305 防振ゴム CUSHION RUBBER 1 45 209644 面板 FACE PLATE 1 46 007082 小ネジ/M4×8 SCREW 1 7 jintex.in

Page 10

M732 M752 7 6 M752 9 10 8 11 35 34 33 12 13 22 14 1 2 3 19 21 20 15 16 17 18 27 30 37 36 29 26 M752-54A,55A Except M752-54A,55A M752-180,181 Except M752-180,181 24 23 25 28 8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

クランクシャフト機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209686-91 クランク軸 CRANK SHAFT 1 2 001459 止ネジ/C3×3 SCREW 2 3 005304 皿ネジ/C1×1.9 SCREW 1 4 004541 止ネジ/M6×8 SCREW 1 5 270510 段付ピン PIN 1 6 209608 左蓋 LEFT COVER 1 7 007019 平ネジ/M4×8 SCREW 3 8 209609 左蓋 LEFT COVER 1 9 007044 皿ネジ/M4×10 SCREW 2 10 007020 平ネジ/M4×10 SCREW 1 11 209581 ガスケット GASKET 1 12 209671-92 ブッシュ BUSHING 1 13 007013 平ネジ/M3.5×8 SCREW 2 14 209637 止ネジ SCREW 1 15 240551 右軸受 BUSHING 1 16 204019A 中間リンク SPACER 1 17 204018 皿バネ SPRING WASHER 4 18 240552 右軸受 BUSHING 1 19 209606 右蓋 RIGHT COVER 1 20 240340 Oリング O RING 1 21 209607 押工板 PLATE 1 22 007020 平ネジ/M4×10 SCREW 3 23 208476 油切り OIL SEAL 1 24 208272 Oリング O RING 1 25 209481 ファン FAN 1 26 209605 プーリー MACHINE PULLEY 1 27 004556 止ネジ/M6×10 SCREW 1 28 004541 止ネジ/M6×8 SCREW 1 29 004510 六角穴ボルト/M6×16 BOLT 1 30 240536 座金 WASHER 1 31 209514-PD プーリー蓋 COVER 1 32 007105 平ネジ/M4×40 SCREW 3 33 209591-91 ボールベアリング(組) BALL BEARING ASSEMBLY 1 34 004572 止ネジ/M5×10 SCREW 1 35 004514 止ネジ/M5×5 SCREW 1 36 209613-D ウォーム WORM 1 37 004514 止ネジ/M5×5 SCREW 1 9 jintex.in

Page 12

11 10 9 8 12 7 4 3 M732-86,355 M752-23Bを除く Except M732-86,355 M752-23B 13 14 21 22 27 17 15 16 32 33 18 19 20 5 6 23 28 29 30 31 2 1 24 25 M752 1本針(1-needle) 24 26 M752 2本針(2-needle) 24 26 M732 2本針(2-needle) 24 27 M732 3本針(3-needle) 10 jintex.in

Page 13 — NEEDLE DRIVE MECHANISM(1)

針振り機構(1) NEEDLE DRIVE MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209544-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 2 3 209552-92 クランク CRANK 1 4 004533 六角穴ボルト/M6×12 BOLT 1 5 271001 ピン PIN 1 6 004538 止ネジ/M4×6 SCREW 1 7 209582 カラー COLLAR 1 8 205061 止メ輪 RING 1 9 240311 座金 WASHER 1 10 240537 カラー COLLAR 1 11 004543 止ネジ/M4×4 SCREW 2 12 208250 オイルシール OIL SEAL 1 13 209567-92 レバー LEVER 1 14 007150 六角ボルト/M6×12 BOLT 1 15 208425 針棒リンク LINK/NEEDLE BAR DRIVE 1 16 209690-91 リングピン(組) PIN ASSEMBLY 2 17 004545 止ネジ/M3×4 SCREW 2 18 208903-C 針棒 NEEDLE BAR 1 19 209566-92 針棒抱き NEEDLE BAR CLAMP 1 20 007013 平ネジ/M3.5×8 SCREW 1 21 209640 キャップ CAP 1 22 240129 Oリング O RING 1 23 004543 止ネジ/M4×4 SCREW 1 24 XXXXXX 針留 NEEDLE HOLDER 1 25 005292-HU 止ネジ(C3) SCREW 1 26 005292-HU 止ネジ(C3) SCREW 2 27 005292-HU 止ネジ(C3) SCREW 3 28 209647 カバー COVER 1 29 209648 カバー COVER 1 30 209642 給油フェルト FELT 1 31 007192 段付ネジ/M4 SCREW 2 32 209646 カバー COVER 1 33 007018 平ネジ/M4×6 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 11 jintex.in

Page 14

M732 26 27 25 28 29 30 31 22 23 18 17 20 19 16 21 24 33 32 M752 6 5 4 3 9 2 13 12 16 1 7 8 11 10 14 15 M752-180,181を除く Except M752-180,181 12 jintex.in

Page 15 — NEEDLE DRIVE MECHANISM(2)

針振り機構(2) NEEDLE DRIVE MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209539 ブラケット BRACKET 1 2 007020 平ネジ/M4×10 SCREW 2 3 xxxxxx 針板 NEEDLE PLATE 1 4 004009-1HC 平ネジ/C5×7.5 SCREW 2 5 208935 針板受 SUPPORT/NEEDLE PLATE 1 6 007019 平ネジ/M4×8 SCREW 2 7 204631 針板キー KEY 1 8 007012 平小ネジ/M3.5×6 SCREW 2 9 xxxxxx 針受(後) NEEDLE GUARD (REAR) 1 10 005501 六角ネジ/C4×9.5 SCREW 1 11 210930 皿バネ SPRING WASHER 1 12 xxxxxx 針受(前) NEEDLE GUARD (FRONT) 1 13 007012 平小ネジ/M3.5×6 SCREW 1 14 204636B ブラケット BRACKET 1 15 007014 平ネジ/M3.5×10 SCREW 2 16 240305 防振ゴム CUSHION RUBBER 1 17 209541 ブラケット BRACKET 1 18 007019 平ネジ/M4×8 SCREW 1 19 209540 ブラケット BRACKET 1 20 007020 平ネジ/M4×10 SCREW 2 21 xxxxxx 針板 NEEDLE PLATE 1 22 005484-HC 皿ネジ/C5×8 SCREW 2 23 xxxxxx 針板爪 NEEDLE PLATE FINGER 1 24 005315 皿ネジ/C1×3.5 SCREW 1 25 xxxxxx 針受(後) NEEDLE GUARD (REAR) 1 26 005501 六角ネジ/C4×9.5 SCREW 1 27 210930 皿バネ SPRING WASHER 1 28 xxxxxx 針受(前) NEEDLE GUARD (FRONT) 1 29 007010 平ネジ/M3×6 SCREW 2 30 xxxxxx 針受(後) NEEDLE GUARD (REAR) 1 31 007032 平ネジ/M2.5×6 SCREW 2 32 xxxxxx 針受(前) NEEDLE GUARD (FRONT) 1 33 007010 平ネジ/M3×6 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 13 jintex.in

Page 16

M732-86,355 M752-23B を除く Except M732-86,355 M752-23B を除く 14 jintex.in

Page 17

上ルーバー機構 UPPER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209546-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 4 3 209660 振れ止め GUIDE 2 4 209560-92 クランク CRANK 1 5 007369 六角ボルト/M6×9 BOLT 2 6 209583 軸 SHAFT 1 7 240338 座金 WASHER 1 8 007174 六角ネジ/M5×10 SCREW 1 9 303067 バネ座金 SPRING WASHER 1 10 210586A オイルシール OIL SEAL 1 11 240564 栓 PLUG 1 12 209568-92 レバー LEVER 1 13 007150 六角ボルト/M6×12 BOLT 1 14 209587-91 上ルーバー台(組) UPPER LOOPER HOLDER ASSEMBLY 1 15 179130-05 フェルト FELT 1 16 179136A91 平行ピン(組) PIN ASSEMBLY 1 17 004545 止ネジ/M3×4 SCREW 1 18 209589 上ルーバー土台 BASE/UPPER LOOPER HOLDER 1 19 004510 六角ボルト/M6×16 BOLT 2 20 271519 フィルター FILTER 1 21 209590 カバー COVER 1 22 007039 皿ネジ/M2.5×6 SCREW 1 23 XXXXXX 上ルーバー UPPER LOOPER 1 24 001998-2 平ネジ/C4×6 SCREW 1 25 209703-91 給油ピン(組) PIN ASSEMBLY 1 26 210214 栓 PLUG 1 27 004543 止ネジ/M4×4 SCREW 1 28 209653 蓋 COVER 1 29 007018 平ネジ/M4×6 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 15 jintex.in

Page 18

M752 M752-13,23B,181,55A Except M752-13,23B,181,55A M732 6 7 10 11 9 3 2 1 2 8 12 13 15 16 14 17 18 16 jintex.in

Page 19 — LOWER LOOPER DRIVE MECHANISM

下ルーバー機構 LOWER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209546-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 4 3 209660 振れ止め GUIDE 2 4 209560-92 クランク CRANK 1 5 007369 六角ボルト/M6×9 BOLT 2 6 209563-92 クランク CRANK 1 7 007369 六角ボルト/M6×9 BOLT 2 8 209583 軸 SHAFT 1 9 240338 座金 WASHER 1 10 007174 六角ネジ/M5×10 SCREW 1 11 303067 バネ座金 SPRING WASHER 1 12 210586A オイルシール OIL SEAL 1 13 209007-91 下ルーバー台(組) LOWER LOOPER HOLDER ASSEMBLY 1 14 208259 平行ピン PIN 1 15 209083 平行ピン PIN 1 16 007150 六角ボルト/M6×12 BOLT 1 17 XXXXXX 下ルーバー LOWER LOOPER 1 18 001175-3 平ネジ/C4×10 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 17 jintex.in

Page 20

18 jintex.in

Page 21 — FEED MECHANISM(1)

送り機構(1) FEED MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209566-91 差動送りクランク(組) CRANK ASSEMBLY 1 2 007011 平ネジ/M3×8 SCREW 2 3 004533 六角穴ボルト/M6×12 BOLT 1 4 204140A リンク/差動調節 LINK/DIFF. FEED REGULATING 1 5 007058 段付ネジ/M5 SCREW 2 6 209570-92 レバー LEVER 1 7 004533 六角穴ボルト/M6×12 BOLT 1 8 272533A 軸 SHAFT 1 9 204185 Oリング O RING 1 10 209649 レバー LEVER 1 11 272534 ネジリバネ SPRING 1 12 007161 段付ネジ/M5 SCREW 1 13 209650 調節板 REGULATOR PLATE 1 14 204143A ストッパー STOPPER 2 15 007021 平ネジ/M4×12 SCREW 2 16 252069A ナット NUT 1 17 007059 段付ネジ/M4.5 SCREW 1 18 211301 バネ座金 SPRING WASHER 1 19 209594 ロッド ROD 1 20 209555-92 クランク CRANK 1 21 004533 六角穴ボルト/M6×12 BOLT 1 22 271001 ピン PIN 1 23 004538 止ネジ/M4×6 SCREW 1 24 240012 ニードルベアリング NEEDLE BEARING 1 25 209592-91 調節台 REGULATOR 1 26 210717 平行ピン PIN 1 27 004514 止ネジ/M5×5 SCREW 2 28 272501 エキセン ECCENTRIC 1 29 210129 案内/送リエキセン GUIDE/FEED ECCENTRIC 1 30 210130 平バネ FLAT SPRING 1 31 004535 止ネジ/M3×4 SCREW 2 32 272504-91 エキセン(組) ECCENTRIC ASSEMBLY 1 33 240436 スプリングピン SPRING PIN 2 34 272502 ラチェット RATCHET 1 35 272503 ネジリバネ SPRING 1 36 007038 段付ネジ/M2 SCREW 1 37 209639 プッシュボタン PUSH BUTTON 1 38 240517 圧縮バネ SPRING 1 39 202522 止メ輪 RING 1 40 240484 座金 WASHER 2 41 200020 Oリング O RING 2 19 jinte .in

Page 22

M752-23B を除く Except M752-23B 33 34 M752-23B を除く Except M752-23B 35 36 37 19 20 21 22 39 40 38 9 13 1 10 11 12 5 8 7 6 2 4 M732-48,48P2 M752 を除く Except M732-48,48P2 M752 M732-48,48P2 M752 3 14 15 16 17 18 20 jintex.in

Page 23 — FEED MECHANISM (2)

送り機構(2) FEED MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 204124 差動送り台 DIFFERENTIAL FEED BAR 1 2 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 3 001189 平ネジ/C4×7.5 SCREW 1 4 001175-3 平ネジ/C4×10 SCREW 1 5 204122 リンク/差動送り LINK/DIFFERENTIAL FEED 1 6 204114 ブッシュ BUSHING 1 7 005231 六角ネジ/C5 SCREW 1 8 204115 座金 WASHER 1 9 205857 角駒/送り台案内 BLOCK/FEED BAR GUIDE 1 10 204439A 座金 WASHER 1 11 007041 皿ネジ/M3×6 SCREW 1 12 240310 栓 PLUG 1 13 204810 角駒/送り台上 BLOCK/FEED BAR LIFT 1 14 209595 送り台案内 GUIDE/FEED BAR 1 15 007019 平ネジ/M4×8 SCREW 4 16 208109 送り台/油除ケ OIL SHIELD/FEED BAR GUIDE 2 17 209519 油切り案内 GUIDE/FEED BAR OIL SEAL 1 18 007009 平ネジ/M3×5 SCREW 4 19 209584 軸 SHAFT 1 20 205061 止メ輪 RING 1 21 240311 座金 WASHER 2 22 208173 栓 PLUG 1 23 204123A 主送り台 MAIN FEED BAR 1 24 XXXXXX 主送り歯(組) MAIN FEED DOG ASSEMBLY 1 25 XXXXXX 主送り歯 MAIN FEED DOG 1 26 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 27 005492 平ネジ/C1×6 SCREW 1 28 001175-2 平ネジ/C4×8 SCREW 1 29 204111A リンク/主送り LINK/MAIN FEED 1 30 204114 ブッシュ BUSHING 1 31 005231 六角ネジ/C5 SCREW 1 32 204115 座金 WASHER 1 33 209564-92 クランク CRANK 1 34 004533 六角穴ボルト/M6×12 BOLT 1 35 209677 ピン PIN 1 36 004805 六角ナット/M5 NUT 1 37 240062 座金 WASHER 1 38 209672 案内軸 FEED BAR PIN 1 39 004543 止メネジ/M4×4 SCREW 2 40 209673 ブッシュ BUSHING 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 21 jintex.in

Page 24

M752 11 M732 12 8 9 15 14 M752 M752-23Bを除く Except M752-23B 22 jintex.in 3 4 7 10 M732 13 23 M752 M752-23Bを除く Except M752-23B 17 M732 26 M732 24 M752 16 M752 19 20 21 18 6 5 1 2

Page 25 — KNIFE DRIVE MECHANISM

上下メス機構 KNIFE DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209545-92 ロッド ROD 1 2 007023A 平ネジ/M4×16 SCREW 2 3 209554-92 クランク CRANK 1 4 004533 六角ボルト/M6×12 BOLT 1 5 271001 ピン PIN 1 6 004538 止ネジ/M4×6 SCREW 1 7 208235 座金 WASHER 1 8 209598 上メス台 UPPER BLADE LEVER 1 9 204638 上メス抱キ UPPER BLADE CLAMP 1 10 208402 上メス抱キ(平メス用) UPPER BLADE CLAMP 1 11 209674 ピン PIN 1 12 209675 ピン PIN 1 13 007013 平ネジ/M3.5×8 SCREW 2 14 XXXXXX 上メス UPPER BLADE 1 15 005088 六角ネジ/C4×7.5 SCREW 1 16 208851 下メス台 LOWER BLADE HOLDER 1 17 209542 下メス台 LOWER BLADE LEVER 1 18 007019 平ネジ/M4×8 SCREW 1 19 XXXXXX 下メス LOWER BLADE 1 20 210184 下メス押工 CLAMP/LOWER BLADE 1 21 002193 六角ネジ/C5×8.5 SCREW 1 22 204158 圧縮バネ SPRING 1 23 209666 ガイド GUIDE 1 24 007020 平ネジ/M4×10 SCREW 2 25 209667 ガイド GUIDE 1 26 007021 平ネジ/M4×12 SCREW 2 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 23 jintex.in

Page 26

16 19 17 18 14 15 21 20 11 12 22 23 3 10 13 2 9 1 6 5 M732 8 7 4 M752 28 27 29 30 31 32 33 25 24 26 24 jintex.in

Page 27 — 押エ機構(1) PRESSER FOOT MECHANISM(1)

押エ機構(1) PRESSER FOOT MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209678 押エ台 PRESSER ARM 1 2 208549 平行ピン PIN 1 3 004594 止ネジ/M4×4 SCREW 1 4 209471 フィンガーガード FINGER GUARD 1 5 209472 フィンガーガード FINGER GUARD 1 6 007008 平ネジ/M3×4 SCREW 1 7 202451 チェーンカッター CHAIN CUTTER 1 8 007009 平ネジ/M3×5 SCREW 1 9 209596 軸 SHAFT 1 10 209597 ブッシュ BUSHING 1 11 004543 止ネジ/M4×4 SCREW 1 12 274005 ネジリバネ SPRING 1 13 274004 レバー LEVER 1 14 274003-92 カラー COLLAR 1 15 004534 ボルト/M6×14 SCREW 1 16 274006 リンク LINK 1 17 209452 レバー/足場ゲ LEVER/FOOT LIFT 1 18 209458 ネジリバネ SPRING 1 19 007060 段付ネジ/M10 SCREW 1 20 209676 ストッパー STOPPER 1 21 007020 平ネジ/M4×10 SCREW 2 22 007175 平ネジ/M5×24 SCREW 1 23 004805 六角ナット/M5 NUT 1 24 209603-91 押工棒 PRESSER BAR 1 25 205584 スプリングピン SPRING PIN 1 26 274013 ピン PIN 1 27 208773 圧縮バネ SPRING 1 28 209638 調節ネジ SCREW 1 29 274016A レバー LEVER 1 30 274017 ネジリバネ SPRING 1 31 007171 段付ネジ/M4 SCREW 1 32 209652 ストッパー STOPPER 1 33 007130 平ネジ/M4×7 SCREW 1 25 jintex.in

Page 28

M732 (M732-86を除く) (Except M732-86) 19 18 10 17 13 14 15 11 M732-48,48P2を除く Except M732-48,48P2 12 M752 7 6 8 9 M752-180,181を除く Except M752-180,181 5 1 26 jintex.in

Page 29 — PRESSER FOOT MECHANISM(2)

押エ機構(2) PRESSER FOOT MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 XXXXXX 押工爪 PRESSER FOOT FINGER 1 3 201156 取付板/押工 SET PLATE/PRESSER FOOT 1 4 005089 平ネジ/C3×5.5 SCREW 1 5 005030 平ネジ/C1×2.3 SCREW 1 6 208547 押工固定金 REGULATOR 1 7 007008 平ネジ/M3×4 SCREW 1 8 208525-92B ブラケット/押工 BRACKET/PRESSER FOOT 1 9 005328 平ネジ/C4×6.3 SCREW 1 10 XXXXXX 押工(組) PRESSER FOOT ASSEMBLY 1 11 208958-B ピン PIN 1 12 208528-B ピン PIN 1 13 208913 ネジリバネ SPRING 1 14 005409 六角ナット/C3 NUT 1 15 208531 補助押工 FABRIC GUIDE 1 16 005030 平ネジ/C1×2.3 SCREW 1 17 005328 平ネジ/C4×6.3 SCREW 1 18 007008 平ネジ/M3×4 SCREW 1 19 208529 大押エバネ SPRING 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 27 jintex.in

Page 30

28 jintex.in

Page 31

給油機構 LUBRICATION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209610-91 ポンプ (組) 2 209612-D ウォームホイール PUMP ASSEMBLY WORM WHEEL 1 3 004514 止ネジ/M5×5 SCREW 1 4 212978-91 ローター (内) 軸 ROTOR (INSIDE) SHAFT 1 5 212981 ローター (外) ROTOR (OUTSIDE) 1 6 007012 平小ネジ/M3.5×6 SCREW 3 7 209408 フィルター (内) FILTER (INSIDE) 1 8 209409 フィルター (外) FILTER (OUTSIDE) 1 9 209410 クランプ CLAMP 1 10 007011 平小ネジ/M3×8 SCREW 1 11 004800 六角ナット/M3 NUT 1 12 004529 六角ボルト/M4×16 BOLT 2 13 205113A 給油パイプ OIL TUBE 1 14 200136 継手 JOINT 2 15 202199 クランプ CLAMP 1 16 209654 油配分器 OIL DISTRIBUTOR 1 17 007017 平ネジ/M4×5 SCREW 1 18 007023A 平ネジ/M4×16 SCREW 1 19 274586 継手ネジ JOINT SCREW 1 20 209656 噴油ネジ SCREW 1 21 240328 継手ネジ JOINT SCREW 2 22 209658 油配分器 OIL DISTRIBUTOR 1 23 274592 継手 JOINT 1 24 209688-91 オイルパン OIL RESERVOIR 1 25 005138B 平ネジ/H11×12 SCREW 1 26 202287A 座金 WASHER 1 27 209578 ガスケット GASKET 1 28 004531 六角ボルト/M5×12 BOLT 4 29 240339 座金 WASHER 1 30 240566 オイルチューブ OIL TUBE 1 29 jintex.in

Page 32

M732 5 4 M732-355 を除く Except M732-355 M752 7 8 3 5 6 8 16 19 M752 17 18 M732 9 10 13 11 M752 12 M732 14 15 1 2 27 25 26 28 29 30 20 22 21 24 23 30 jintex.in

Page 33 — THREAD GUIDE & THREAD TAKEUP

糸道,糸繰り機構 THREAD GUIDE & THREAD TAKEUP REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209621 糸道 THREAD GUIDE 1 2 007019 平ネジ/M4×8 SCREW 1 3 209628 針糸道 NEEDLE THREAD GUIDE 1 4 209629 針糸道 NEEDLE THREAD GUIDE 1 5 007082 平ネジ/M4×8 SCREW 1 6 209713 針糸道 NEEDLE THREAD GUIDE 1 7 208778 針糸道 NEEDLE THREAD GUIDE 1 8 007082 平ネジ/M4×8 SCREW 2 9 209679 小調子皿 THREAD RETAINER 1 10 007010 平ネジ/M3×6 SCREW 1 11 200041 小調子皿 THREAD RETAINER 1 12 200041A 小調子皿 THREAD RETAINER 1 13 202495 当金 GUIDE 1 14 209728 小調子バネ SPRING 1 15 007365 段ネジ/M3 SCREW 1 16 209681 針糸繰り NEEDLE THREAD TAKE-UP 1 17 007366 平ネジ/M3×2.7 SCREW 2 18 209684 糸道 THREAD GUIDE 1 19 007367 平ネジ/M3×3.7 SCREW 1 20 209624 糸繰り THREAD TAKE-UP 1 21 007019 平ネジ/M4×8 SCREW 1 22 209625 糸繰り THREAD TAKE-UP 1 23 007008 平ネジ/M3×4 SCREW 1 24 202875 座金 WASHER 1 25 209626 糸繰り THREAD TAKE-UP 1 26 007019 平ネジ/M4×8 SCREW 1 27 210353 糸道 THREAD GUIDE 1 28 209623 糸道 THREAD GUIDE 1 29 007018 平ネジ/M4×6 SCREW 1 30 209683 糸道 THREAD GUIDE 1 31 jintex.in

Page 34

M752 (M752-13,23B,181,54A,55Aを除く) (Except M752-13,23B,181,54A,55A) M732 (M732-48,48P2,355を除く) (Except M732-48,48P2,355) M752-13,23B 32 jintex.in

Page 35 — THREAD TENSION MECHANISM

糸調子機構 THREAD TENSION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210529-9U 糸調子 (組) THREAD TENSION ASSEMBLY 1 2 208447-UA 調子ナット NUT 1 3 208448 ラチェット RATCHET 1 4 208450-UA 受皿 CUP 1 5 201037 圧縮バネ (強) SPRING (HEAVY) 1 6 210319 調子皿 TENSION DISC 2 7 208449 フェルト FELT 1 8 005082A 調子棒/C5 SCREW STUD 1 9 210530-9U 糸調子 (組) THREAD TENSION ASSEMBLY 1 10 201086 圧縮バネ (中) SPRING (MEDIUM) 1 11 210531-9U 糸調子 (組) THREAD TENSION ASSEMBLY 1 12 201068 圧縮バネ (弱) SPRING (LIGHT) 1 13 209620 糸道 THREAD GUIDE 1 14 007170 平ネジ/M4×5 SCREW 2 15 202849 調子台 TENSION GUIDE 3 16 209622 調子台 TENSION GUIDE 1 33 jintex.in

Page 36 — M732

M732 34 jintex.in

Page 37 — 二重環ルーパー機構(1) CHAINSTITCH LOOPER DRIVE MECHANISM(1)

二重環ルーパー機構(1) CHAINSTITCH LOOPER DRIVE MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209600 角駒 BLOCK 1 2 209599 レバー LEVER 1 3 209586 軸 SHAFT 1 4 004514 止ネジ/M5×5 SCREW 1 5 240310 栓 PLUG 1 6 209601 調節ピン PIN 1 7 004514 止ネジ/M5×5 SCREW 1 8 273504 軸 SHAFT 1 9 209602 ホルダー HOLDER 1 10 004514 止ネジ/M5×5 SCREW 1 11 209585 軸 SHAFT 1 12 208195 平行ピン PIN 1 13 004535 止ネジ/M3×4 SCREW 2 14 208194 リンク/ルーバー振り LINK/LOOPER DRIVE 1 15 209569-92 クランク CRANK 1 16 004533 六角穴ボルト/M6×12 BOLT 1 17 210586A オイルシール OIL SEAL 1 18 xxxxxx 二重環ルーパー CHAINSTITCH LOOPER 1 19 001189 平ネジ/C4×7.5 SCREW 1 20 209689-92 ルーバー台 LOOPER HOLDER 1 21 007150 六角穴ボルト/M6×12 BOLT 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 35 jintex.in

Page 38

M732 36 jintex.in

Page 39 — CHAINSTITCH LOOPER DRIVE MECHANISM(2)

二重環ルーパー機構(2) CHAINSTITCH LOOPER DRIVE MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209699 糸道パイプ THREAD GUIDE PIPE 1 2 206115 ブラケット BRACKET 1 3 007019 平ネジ/M4×8 SCREW 1 4 209631 糸道パイプ THREAD GUIDE PIPE 1 5 206115 ブラケット BRACKET 2 6 275033A ブラケット BRACKET 1 7 007066 段付ネジ/M4 SCREW 1 8 210307 波板座金 WASHER 2 9 275037 板バネ FLAT SPRING 1 10 007167 段付ネジ/M3 SCREW 1 11 137108 調子皿 TENSION DISC 2 12 211388 圧縮バネ SPRING 1 13 275034 ツマミ KNOB 1 14 275035 糸受 THREAD GUIDE 1 15 007017 平ネジ/M4×5 SCREW 1 16 275036 糸道 THREAD GUIDE 1 17 007008 平ネジ/M3×4 SCREW 1 18 275039 糸道 THREAD GUIDE 1 19 007008 平ネジ/M3×4 SCREW 1 20 179498-92 ルーパー糸繰り(組) LOOPER THREAD TAKE-UP ASSEMBLY 1 21 004554 止ネジ/M3×3 SCREW 2 22 209630 糸道 THREAD GUIDE 1 23 007019 平ネジ/M4×8 SCREW 1 24 209697 カバー COVER 1 37 jintex.in

Page 40

M752 M732 13 M732-36,38,48 -48P2,355 14 M732-70,86 38 jintex.in

Page 41

H.R.装置 H.R. DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209614 タンク (上) OIL RESERVOIR (UPPER) 1 2 209643 フェルト FELT 1 3 209615 蓋 COVER 1 4 209627 糸案内 THREAD GUIDE 1 5 007020 平ネジ/M4×10 SCREW 1 6 209616 タンク (下) OIL RESERVOIR (LOWER) 1 7 209617 蓋 COVER 1 8 007020 平ネジ/M4×10 SCREW 1 9 303448 座金 WASHER 1 10 202175 給油紐 OIL WICK 1 11 200155 クランプ CLAMP 1 12 209661 針冷却器 NEEDLE THREAD LUBRICATOR 1 13 209662 針冷却器 NEEDLE THREAD LUBRICATOR 1 14 209663 針冷却器 NEEDLE THREAD LUBRICATOR 1 15 210214 栓 PLUG 1 16 007019 平ネジ/M4×8 SCREW 2 17 240178 給油フェルト OIL FELT 1 18 204466 給油フェルト OIL FELT 1 19 210766 止ピン PIN 1 20 209697 カバー COVER 1 39 jintex.in

Page 42

テーブルの厚さ(35～50mm) により使用個数が異なります。 The number depends on the table thickness(35～50mm). 40 jintex.in

Page 43 — PARTS FOR SEMI-SUBMERGED INSTALLATION

半沈床式据付付属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 205466 ミシン据付板 MACHINE REST BOARD 1 2 205470-PA 切り屑受 WASTE CHUTE FUNNEL 1 3 004904 木ネジ (皿)/3.5 SCREW 3 4 205468-PA シューター(上) WASTE CHUTE TOP 1 5 004905 木ネジ(平)/4.5 SCREW 4 6 205469-PA シューター(下) WASTE CHUTE EXTENSION 1 7 206336 半汎用ナット/M8 NUT 4 8 004575 六角穴ボルト/M8×45 BOLT 4 9 201477 バネ座金 SPRING WASHER 4 10 240565 座金 WASHER 4 11 240304 歯付座金 WASHER 4 12 240565 座金 WASHER 20 13 205473 防振ゴム CUSHION RUBBER 4 41 jintex.in

Page 44

42 jintex.in

Page 45 — THREAD STAND

糸立台 THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 000293 糸道棒 (6本立) THREAD GUIDE BAR (6-SPOOL) 1 2 000293A 糸道棒 (5本立) THREAD GUIDE BAR (5-SPOOL) 1 3 000293B 糸道棒 (4本立) THREAD GUIDE BAR (4-SPOOL) 1 4 000293C 糸道棒 (3本立) THREAD GUIDE BAR (3-SPOOL) 1 5 004021 平ネジ/M5×16 SCREW 2 2 2 2 6 004805 六角ナット/M5 NUT 2 2 2 7 000505-PA ブラケット (3本立) BRACKET 2 1 1 8 000505APA ブラケット (2本立) BRACKET 1 2 9 007102 六角ネジ/M6×32 SCREW 2 2 2 1 10 000512 座金 WASHER 2 2 2 1 11 004022 平ネジ/M6×10 SCREW 2 2 2 1 12 000380A 糸立棒 SPOOL PIN 6 5 4 3 13 201252 バネ座金 SPRING WASHER 6 5 4 3 14 004803 六角ナット/M3 NUT 6 5 4 3 15 000381-PA 受皿 SPOOL TRAY 6 5 4 3 16 000507 ウレタン CUSHION 6 5 4 3 17 000382-PA 揺れ止め SPOOL RETAINING FIN 6 5 4 3 18 000383-PA ブラケット BRACKET 1 1 1 1 19 004014 平ネジ/M4×25 SCREW 1 1 1 1 20 004803 六角ナット/M3 NUT 1 1 1 1 21 000384 糸道棒腕 THREAD GUIDE BAR ROD 1 1 1 1 22 004012 平ネジ/M4×12 SCREW 1 1 1 1 23 004803 六角ナット/M3 HOLDER 1 1 1 1 24 000233-PA ホルダ SCREW 1 1 1 1 25 004012 平ネジ/M4×12 NUT 1 1 1 1 26 004803 六角ナット/M3 THREAD STAND ROD (UPPER) 1 1 1 1 27 000502-PA スタンド棒(上) THREAD STAND ROD (LOWER) 1 1 1 1 28 000503-PA スタンド棒(下) JOINT 1 1 1 1 29 000504-PA ジョイント SCREW 1 1 1 1 30 004012 平ネジ/M4×12 NUT 1 1 1 1 31 004803 六角ナット/M3 BRACKET (3-SPOOL) 1 1 1 1 32 000527-PA ブラケット (3本立) BRACKET (2-SPOOL) 2 1 1 33 000527APA ブラケット (2本立) SCREW 1 2 34 004021 平ネジ/M5×16 NUT 2 2 2 1 35 004805 六角ナット/M5 THREAD EYELET 2 2 2 1 36 000506 糸目穴 ROD CAP 6 5 4 3 37 000386 キャップ WASHER 1 1 1 1 38 000509 座金 NUT 2 2 2 2 39 004835 六角ナット/M18 1 1 1 1 43 jintex.in

Page 46 — M752-01

M752-01 裾引き (Blindhemming) 14 26 17 25 23 24 15 19 20 21 18 29 28 27 40mm 30 31 狭巾(Narrow) 32 狭巾(Narrow) 1 2 7 8 3 9 10 4 5 6 11 13 12 34 33 44 jintex.in

Page 47 — SPECIFIC PARTS (1)

専用部品(1) SPECIFIC PARTS (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210685 定規ブラケット(組) CLOTH GUIDE BRACKET ASSEMBLY 1 2 210680 定規ブラケット CLOTH GUIDE BRACKET 1 3 210681 ヒンジ/定規ブラケット HINGE/EDGE GUIDE BRACKET 1 4 005184 段付ネジ/C5 SCREW 1 5 201191 皿バネ SPRING WASHER 1 6 003044 六角ナット/C5 NUT 1 7 210682 ストッパー STOPPER 1 8 005053 平ネジ/C4×4.8 SCREW 1 9 210683 段付ピン PIN 1 10 210684 板バネ FLAT SPRING 1 11 002906 平ネジ/C4×2.6 SCREW 1 12 007020 平ネジ/M4×10 SCREW 1 13 201252 バネ座金 SPRING WASHER 1 14 210691 裾引定規台(組) CLOTH GUIDE ASSEMBLY 1 15 210690 ブラケット BRACKET 1 16 005088 六角ネジ/C4×7.5 SCREW 2 17 167066 座金 WASHER 2 18 205361 裾引定規台 CLOTH GUIDE 1 19 005157 平ネジ/C3×4.5 SCREW 2 20 210689 調節板 ADJUSTING PLATE 1 21 005057 平ネジ/C3×5 SCREW 1 22 002430 調節ネジ/C3×12 SCREW 1 23 002905 平ネジ/C5×4.5 SCREW 1 24 137142 座金 WASHER 1 25 210692 ストッパー STOPPER 1 26 001206 平ネジ/C4×5.3 SCREW 1 27 201211C91 定規羽根(組)(40mm) FOLDER ASSEMBLY (40mm) 1 28 005835 補助羽根 AUXILIARY PLATE 1 29 005299 平ネジ/C3×2.6 SCREW 1 30 303313 板バネ FLAT SPRING 1 31 209574-91 クロスプレー卜(組) CLOTH PLATE ASSEMBLY 1 32 209548-PB 横カバー SIDE COVER 1 33 210584 押工補助板 UNCURLER 1 34 210585 座金 WASHER 1 45 jintex.in

Page 48 — M752-13

テープ付け(Tape attaching) M752-13 M752-16S2, 17, 23B 巻き縫い・地縫い 極厚生地の地縫い (Turn down hemming Plain seaming) (Plain seaming on heavy weight fabric) 46 jintex.in

Page 49 — SPECIFIC PARTS (2)

専用部品(2) SPECIFIC PARTS (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209562-92 クランク CRANK 1 2 007369 六角ボルト/M6×9 BOLT 2 3 xxxxxx 針板 NEEDLE PLATE 1 4 xxxxxx 針板中爪 NEEDLE PLATE FINGER 1 5 005330 止ネジ/M1.4×2.25 SCREW 1 6 211600 押工補助板 UNCURLER 1 7 208735 補助押工 FABRIC GUARD 1 8 001333 平ネジ/C1×4 SCREW 1 9 209635 テープガイド TAPE GUIDE 1 10 205319 テープ繰 TAPE TAKE-UP 1 11 201265B 補助押工 FABRIC GUARD 1 12 001231 平ネジ/C1×3.4 SCREW 1 13 211600 押工補助板 UNCURLER 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 47 jintex.in

Page 50 — M752-23B

極厚生地の地縫い (Plain seaming on heavy weight fabric) M752-23B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 48 jintex.in

Page 51 — 専用部品(3) SPECIFIC PARTS (3)

専用部品(3) SPECIFIC PARTS (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209553-92 クランク CRANK 1 2 004533 六角穴ボルト/M6×12 BOLT 1 3 209562-92 クランク CRANK 1 4 007369 六角ボルト/M6×9 BOLT 2 5 210147 リンク LINK 1 6 210148 ブッシュ BUSHING 1 7 005489 六角ボルト/C5×12.5 BOLT 1 8 209564A92 クランク CRANK 1 9 004533 六角ボルト/M6×12 BOLT 1 10 209731 クランクピン PIN 1 11 XXXXXX 上メス UPPER KNIFE 1 12 007016 平ネジ/M3.5×16 SCREW 1 13 211376 座金 WASHER 1 14 204830 上メス抱き UPPER KNIFE SUPPORT 1 15 007168 平ネジ/M3.5×6.5 SCREW 1 16 204155 上メス押工(角メス用) GIB 1 17 204156 切り屑押L WASTE GUARD 1 18 209666A ブラケット BRACKET 1 19 209730 糸道 THREAD GUIDE 1 20 007043 皿ネジ/M4×8 SCREW 1 ●XXXXXXはゲージパーツです。 "XXXXXX" indicates gauge part numbers. 64~65頁のゲージパーツ表で確認してください。 Please refer to the gauge part list (pages 64-65). 49 jintex.in

Page 52

M752-180,181 バックタック用 (Backlatching) 1 狭巾(Narrow) 2 狭巾(Narrow) 3 4 5 6 7 8 9 10 11 12 13 14 50 jintex.in

Page 53 — SPECIFIC PARTS (4)

専用部品(4) SPECIFIC PARTS (4) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209574B91 クロスプレート(組) CLOTH PLATE ASSEMBLY 1 2 209548-PB 横カバー SIDE COVER 1 3 209664A 前カバー(中) FRONT COVER (MIDDLE) 1 4 308243-91 段付ピン(組) PIN ASSEMBLY 1 5 308244 段付きピン PIN 1 6 208949 Oリング O RING 2 7 209716-PD プーリー PULLEY 1 8 004523 六角穴ボルト/M6×35 BOLT 1 9 240293 ブッシュ BUSHING 1 10 270526 プーリー蓋 PULLEY CAP 1 11 209743 スペーサー SPACER 1 12 209714 取付板 BRACKET 1 13 204631A 針板キー NEEDLE PLATE KEY 1 14 007267 平ネジ/M3 SCREW 2 51 jintex.in

Page 54 — M752-181

M752-181 1 18 17 9 8 7 5 12 13 4 3 9 8 7 5 6 2 4 3 10 11 14 15 16 2 10 12 52 jintex.in

Page 55 — SPECIFIC PARTS (5)

専用部品(5) SPECIFIC PARTS (5) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209633A 布案内 FABRIC GUARD 1 2 210529-9U 糸調子 (組) THREAD TENSION ASSEMBLY 2 3 208447-UA 調子ナット NUT 1 4 208448 ラチェット RATCHET 1 5 208450-UA 受皿 CUP 1 6 201037 圧縮バネ (強) SPRING (HEAVY) 1 7 210319 調子皿 TENSION DISC 2 8 208449 フェルト FELT 1 9 005082A 調子棒/C5 SCREW STUD 1 10 210530-9U 糸調子 (組) THREAD TENSION ASSEMBLY 1 11 201086 圧縮バネ (中) SPRING (MEDIUM) 1 12 210531-9U 糸調子 (組) THREAD TENSION ASSY 1 13 201068 圧縮バネ (弱) SPRING (LIGHT) 1 14 209735 糸道 THREAD GUIDE 1 15 007170 平ネジ/M4×5 SCREW 2 16 202849 調子台 TENSION GUIDE 4 17 209562-92 クランク CRANK 1 18 007369 六角ボルト/M6×9 BOLT 2 53 jintex.in

Page 56 — M752-54A,55A

M752-54A,55A ゴムテープ入れ用 (Attaching elastic tape) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 M752-54A 22 23 24 10 18 20 M752-55A 22 23 24 18 20 25 54 jintex.in

Page 57 — 専用部品(6) SPECIFIC PARTS (6)

専用部品(6) SPECIFIC PARTS (6) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209633A 布案内 FABRIC GUARD 1 2 209550APB ベルトカバー BELT COVER 1 3 209737-91 ベルトギヤ BELT GEAR 1 4 004556 止ネジ/M6×10 SCREW 1 5 209605A プーリー PULLEY 1 6 004523 六角穴ボルト/M6×35 BOLT 1 7 210584 押工補助板 PRESSER FOOT FABRIC GUARD 1 8 209562-92 クランク CRANK 1 9 007369 六角ボルト/M6×9 BOLT 2 8 210529-9U 糸調子(組) THREAD TENSION ASSEMBLY 1 9 208447-UA 調子ナット NUT 1 10 208448 ラチェット RATCHET 1 11 208450-UA 受皿 CUP 1 12 201037 圧縮バネ(強) SPRING (HEAVY) 1 13 210319 調子皿 TENSION DISC 2 14 208449 フェルト FELT 1 15 005082A 調子棒/C5 SCREW STUD 1 16 210530-9U 糸調子(組) THREAD TENSION ASSEMBLY 1 17 201086 圧縮バネ(中) SPRING (MEDIUM) 1 18 210531-9U 糸調子(組) THREAD TENSION ASSEMBLY 1 19 201068 圧縮バネ(弱) SPRING (LIGHT) 1 20 202849 調子台 TENSION GUIDE 3 21 209620A 糸道 THREAD GUIDE 1 22 007170 平ネジ/M4×5 SCREW 2 23 209622 調子台 TENSION GUIDE 1 55 jintex.in

Page 58 — M732-48,48P2

ヒダ取り(Shirring) M732-48,48P2 18 広巾(Wide) 19 25 26 24 22 23 20 M732-48P2 を除く Except M732-48P2 13 16 17 9 11 1 14 15 16 56 jintex.in

Page 59 — SPECIFIC PARTS (7)

専用部品(7) SPECIFIC PARTS (7) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210529-9U 糸調子(組) THREAD TENSION ASSEMBLY 2 2 208447-UA 調子ナット NUT 1 3 208448 ラチェット RATCHET 1 4 208450-UA 受皿 CUP 1 5 201037 圧縮バネ(強) SPRING (HEAVY) 1 6 210319 調子皿 TENSION DISC 2 7 208449 フェルト FELT 1 8 005082A 調子棒/C5 SCREW STUD 1 9 210530-9U 糸調子(組) THREAD TENSION ASSEMBLY 1 10 201086 圧縮バネ(中) SPRING (MEDIUM) 1 11 210531-9U 糸調子(組) THREAD TENSION ASSEMBLY 1 12 201068 圧縮バネ(弱) SPRING (LIGHT) 1 13 209620 糸道 THREAD GUIDE 1 14 007170 平ネジ/M4×5 SCREW 2 15 209622 調子台 TENSION GUIDE 1 16 202849 調子台 TENSION GUIDE 3 17 209694 糸道 THREAD GUIDE 1 18 209576A91 クロスプレー卜(組) CLOTH PLATE ASSEMBLY 1 19 XXXXXX 押工(組) PRESSER FOOT ASSEMBLY 1 20 208958-B ピン PIN 1 21 208528-B ピン PIN 1 22 208913 ネジリバネ SPRING 1 23 005409 六角ナット/C3 NUT 1 24 208532 補助押工 FABRIC GUIDE 1 25 005030 平ネジ/C1×2.3 SCREW 1 26 005328 平ネジ/C4×6.3 SCREW 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 57 jintex.in

Page 60 — M732-48,48P2

1 ヒダ取り (Shirring) M732-48,48P2 58 jintex.in

Page 61 — SPECIFIC PARTS (8)

専用部品(B) SPECIFIC PARTS (8) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209692-91 ヒダ取り装置 SHIRRING ATTACHMENT 1 2 275515 ブラケット BRACKET 1 3 007022 平ネジ/M4×14 SCREW 1 4 240332 スペーサー SPACER 1 5 007191 平ネジ/M4×27 SCREW 1 6 200098 座金 WASHER 1 7 210947 板バネ FLAT SPRING 1 8 001206 平ネジ/C4×5.3 SCREW 2 9 275516 ブラケット BRACKET 1 10 007160 段付ネジ/M6 SCREW 1 11 204888 皿バネ SPRING WASHER 2 12 004806 六角ナット/M6 NUT 1 13 210945 ブラケット BRACKET 1 14 005328 平ネジ/C4×6.3 SCREW 1 15 210946 板バネ FLAT SPRING 2 16 001206 平ネジ/C4×5.3 SCREW 1 17 275517-92 バネ案内 SPRING GUIDE 1 18 007021 平ネジ/M4×12 SCREW 1 19 210940 圧縮バネ SPRING 1 20 005082A 調子棒/C5 SCREW STUD 1 21 210944 座金 WASHER 1 22 204091 座金 WASHER 1 23 208448 ラチェット RATCHET 1 24 208447-UA 調子ナット NUT 1 25 275518 レバー LEVER 1 26 004806 六角ナット/M6 NUT 1 27 275520 ブラケット BRACKET 1 28 240320 圧縮バネ SPRING 1 29 275521 軸 SHAFT 1 30 202522 リング RING 1 31 207045 座金 WASHER 1 32 240323 圧縮バネ SPRING 1 33 206225 カラー COLLAR 1 34 001457-1 止ネジ/C5×3.3 SCREW 2 35 210955 座金 WASHER 1 36 005029 平ネジ/C3×7.5 SCREW 2 37 212435 ケーブル CABLE 1 38 212436 ケーブル受ケ CABLE SUPPORT 1 39 7099 段付ネジ/M6 SCREW 2 40 202433 座金 WASHER 1 41 004806 六角ナット/M6 NUT 1 42 275522 ラッチ LATCH 1 43 179765-15 ナット/M4 NUT 1 44 007164 段付ネジ/M4 SCREW 1 45 240104 座金 WASHER 1 46 209693 ブラケット BRACKET 1 47 007052 平ネジ/M6×10 SCREW 2 48 210961 布案内 CLOTH GUIDE 1 49 007012 平小ネジ/M3.5×6 SCREW 1 50 137906 座金 WASHER 2 51 275525 ブレード BLADE 1 52 210962 ブラケット BRACKET 1 53 005210 止ネジ/C7×4 SCREW 1 54 211886 バインダー BINDER 1 55 001202 平ネジ/C4×7 SCREW 2 56 167066 座金 WASHER 2 57 0000413 テープ通し具 TAPE WIRE 1 59 jinte .in

Page 62

ヒダ取り・パイピング用 (Shirring・Piping) M732-48P2 9 13 11 10 12 14 15 16 19 18 17 1 3 2 5 4 8 7 6 極厚生地の地縫い (Plain seaming on heavy weight fabric) M732-86 27 26 20 25 21 23 24 22 21 60 jintex.in

Page 63 — SPECIFIC PARTS (9)

専用部品(9) REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 208554-91 208958-B 005328 202875 002921 XXXXXX 204460 005077 000403-9S 000404 000405 004012 000406 000407 000408 000409 004818 000410-SA 004908 XXXXXX 208958-B 204683 005157 202875 005328 208978 007365 部品名称 押工取付台ブラケット(組) ヒンジピン 平ネジ/C4×5.5 座金 平ネジ/C3×4 押工 補助押工 平ネジ/C1×3 テープガイドセット カノコ台 取付棒 平ネジ/M4×12 フェルト カラー 調節ネジ 取付軸 六角ナット ブラケット 木ネジ 押工(組) ピン 補助押工 平ネジ/C3×4.5 座金 平ネジ/C4×5.5 ネジリバネ 段ネジ/M3 DESCRIPTION BRACKET ASSEMBLY PIN SCREW WASHER SCREW PRESSER FOOT PRESSER FOOT FABRIC GUARD SCREW TAPE DISC ASSEMBLY TAPE DISC ROD SCREW FELT COLLAR SCREW SHAFT NUT BRACKET SCREW PRESSER FOOT ASSEMBLY PIN FABRIC GUARD SCREW WASHER SCREW SPRING SCREW QT. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 3 1 1 1 1 1 1 ●XXXXXXはゲージパーツです。 64~65頁のゲージパーツ表で確認してください。 ●"XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-65). 61 jintex.in

Page 64 — M732-86,355

-355:中厚生地の地縫い (マルチミシン) -86:極厚生地の地縫い (-355:Plain seaming on medium weight fabric) (-86:Plain seaming on heavy weight fabric) M732-86,355 M732-355 62 jintex.in

Page 65 — SPECIFIC PARTS (10)

専用部品(10) SPECIFIC PARTS (10) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209553-92 クランク(組) CRANK ASSEMBLY 1 2 004533 六角穴ボルト/M6×12 BOLT 1 3 209562-92 クランク(組) CRANK ASSEMBLY 1 4 007369 六角ボルト/M6×9 BOLT 2 5 210529-9U 糸調子(組) TENSION SPRING ASSEMBLY 3 6 210530-9U 糸調子(組) TENSION SPRING ASSEMBLY 1 7 210531-9U 糸調子(組) TENSION SPRING ASSEMBLY 1 8 208447-UA 調子ナット NUT 1 9 208448 ラチェット RATCHET 1 10 208450-UA 受皿 CUP 1 11 201037 圧縮バネ(強) SPRING (HEAVY) 1 12 210319 調子皿 TENSION DISC 2 13 208449 フェルト FELT 1 14 005082A 調子棒/C5 SCREW STUD 1 15 201086 圧縮バネ(中) SPRING (MEDIUM) 1 16 201068 圧縮バネ(弱) SPRING (LIGHT) 1 17 209620 糸道 THREAD GUIDE 1 18 007170 平ネジ/M4×7.5 SCREW 2 19 209711 調子台 TENSION GUIDE 1 20 202849 調子台 TENSION GUIDE 4 21 209694 糸道 THREAD GUIDE 1 22 209712 糸道 THREAD GUIDE 1 63 jintex.in

Page 66 — M732 GAUGE PARTS LIST

M732 GAUGE PARTS LIST ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW MT32-36 3 4 MT32-38 3 4 MT32-48 3 4 MT32-70 5 5 MT32-86 6 4 MT32-355 3×2 4 MT32-48P2 3 4 針板 NEEDLE PLATE FINGER 204367 204367 204940 204560A 204529 204648 204940 針板 NEEDLE PLATE 204367 204367 204940 204560A 204529 204648 204940 補助送り歯 AUX. FEED DOG (210505) (210505) (210505) (210506) (210509) (209158) (210505) 差動送り歯 DIFF. FEED DOG 208266 208674 208664 208656 208664 20874 20874 主送り歯(組) MAIN FEED DOG ASS. 204395 204396 204391 204248B 204394 204420 204420 押土(組) PRESSER FOOT ASS. 208501 208508 208502 208955 208649 204502A 下ルーバー LOWER LOOPER 204072 204072 204072 204072 204072 204072 204072 二重環ルーバー CHAINSTITCH LOOPER 209685 209685 209685 209685C 209685 209685 209685 上メス UPPER KNIFE 201121A 201121A 201121A 201121A 201121A 201121A 201121A 下メス LOWER KNIFE 204161 204161 204161 204161 204161 204161 204161 オーバーロック針受 OVERLOCK NEEDLE GUARD FRONT 209668 209668 209668 209668 209668 209668 209668 REAR 209009 209009 209009 209009 209009 209009 209009 針留 NEEDLE HOLDER 208909B92 208909B92 208909B92 208910B92 208910B92 208910B92 208909B92 DC×27 #11 DC×27 #14 DC×27 #14 DC×27 #21 DC×27 #14 DC×27 #11 DC×27 #14 二重環針受 FRONT 204536 204536 204042 204042 204042 204536 204536 REAR 209669 209669 209669A 209669A 209669A 209669 209669 ゲージ GAUGE ミシン形式 MACHINE TYPE /SPEC NG SW MT32-36 3 4 MT32-38 3 4 MT32-48 3 4 MT32-70 5 5 MT32-86 6 4 MT32-355 3×2 4 MT32-48P2 3 4 64 jintex.in

Page 70

ペガサスミシン製造株式会社 本社 〒553-0002 大阪市福島区鷺洲5-7-2 TEL (06)6458-4739 FAX (06)6454-8785 PEGASUS SEWING MACHINE MFG. CO., LTD. 5-7-2, Sagisu, Fukushima-ku, Osaka 553-0002, Japan. Phone :(06)6458-4739 Telefax:(06)6458-8785 Cat. No. 9758 July 2000 Printed in Japan このパーツカタログに記載されている内容は、改良のため予告なく変更することがあります。 The description in this PARTS CATALOG is subject to change without notice. jintex.in
