Page 1 — W500/UT

PARTS CATALOG Cat. No. 9B600900000 December, 1990 W500/UT THREAD TRIMMER MECHANISM FOR FLAT-BED INTERLOCK STITCH MACHINE 平型偏平縫いミシン用糸切り装置 First edition; issued in December, 1990 初版(1990年12月発行) jintex.in

Page 2 — W500/UT 構成部品一覧表 (Component list)

Pegasus W500 (44 pages) parts on page 2
Ref	Part number	Part name	Qty
	UT101	UT101
	UT102	UT102
	UT103	UT103
	UT104	UT104
	UT203	UT203
	UT204	UT204
	UT301	UT301
	UT302	UT302
	UT303	UT303
	UT304	UT304
	UT331	UT331
	UT403	UT403
	UT404	UT404
	UT405	UT405
	UT423	UT423
	UT424	UT424

W500/UT 構成部品一覧表 (Component list) 適用機種 UT装置糸切り駆動方式電気式空圧式上糸払い方式電気式 Thread trimmer mechanism Erectoric type 空圧式 Pneumatic type Top cover trimmer mechanism Erectoric type 空圧式 Pneumatic type 押工電気式 Foot lifter 空圧式 Pneumatic type モーター三菱リミストップモーターパナソニックパナサーボモーター MITSUBISHI LIMI-STOP Motor PANASONIC PANA SERVO Motor UT101 W541-01,03,08 UT102 W541-01,03,08,21 UT103 W561-01,03,08,21 UT104 W562-01,03,08,21 UT203 W541-01,03,08 UT204 W541-01,03,08 UT301 W542-01,03,08 UT302 W541-01,03,08 UT303 W542-01,03,08 UT304 W561-W562-01,03,08,21 UT331 W561-01,03,08,21 UT403 W562-01,03,08,21 UT404 W562-82 UT405 W561-01,03,08,21 UT423 W561-01,03,08,21 UT424 jintex.in

Page 3 — TABLE OF CONTENTS

Pegasus W500 (44 pages) parts on page 3
Ref	Part number	Part name	Qty
	2-5	糸切り機構(1),(2)
	6-7	上飾り糸切り機構
	8-9	上糸払イ機構
	10-11	押工揚ゲ機構
	12-15	糸切り機構(1),(2)
	16-17	上飾り糸切り機構
	18-19	上糸払イ機構、押工揚ゲ機構
	20-21	押工揚ゲ機構
	22-25	糸弛メ機構(1),(2)
	26-27	付属
	28-29	カバー機構
	30-31	UTモーター
	32-35	UTモーター仕様一覧表
	40-41	インデックス

パーツカタログの見方 ■このパーツカタログは、1990年12月製造中のUT装置(W500) を次の要領で編集しています。 ■2~29頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストの REF.NO.(参照番号)を示しています。 ■40~41頁には部品番号インデックスを記載し、部品番号だけで、その図解、名称などが容易に引き出せます。 ■部品をご注文いただくときは、必ず部品番号だけを明示してください。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください目次電気式糸切り機構(1),(2) 上飾り糸切り機構上糸払イ機構押工揚ゲ機構空圧式糸切り機構(1),(2) 上飾り糸切り機構上糸払イ機構、押工揚ゲ機構押工揚ゲ機構電気式・空圧式糸弛メ機構(1),(2) 付属カバー機構 UTモーター UTモーター仕様一覧表インデックス TABLE OF CONTENTS Page 2-5 6-7 8-9 10-11 12-15 16-17 18-19 20-21 22-25 26-27 28-29 30-31 32-35 40-41 INTRODUCTION This parts catalog covers the UT device (W500) manufactured from December, 1990. On pages 2~29,each mechanism is arranged on facing pages, the first page containing the illustrations and the second page containing the data of the individual parts. The number given to each illustration is the REF. NO. on the parts list. A part number index is attached to the back of this catalog for convenience. When placing orders for parts from this catalog, use ONLY THE PART NUMBER. This parts catalog is applicable to your machine and is subject to change without notification. ELECTRIC TYPE THREAD TRIMMER MECHANISM (1), (2) TOP COVER THREAD TRIMMER MECHANISM THREAD WIPER MECHANISM FOOT LIFTER PNEUMATIC TYPE THREAD TRIMMER MECHANISM (1), (2) TOP COVER THREAD TRIMMER MECHANISM THREAD WIPER MECHANISM & FOOT LIFTER FOOT LIFTER PARTS FOR ELECTRIC OR PNEUMATIC TYPE THREAD RELEASER MECHANISM (1), (2) ACCESSORIES COVER UT MOTOR UT MOTOR SPECIFICATIONS PART NUMBER INDEX 2-5 6-7 8-9 10-11 12-15 16-17 18-19 20-21 22-25 26-27 28-29 30-31 36-39 40-41 jintex.in

Page 4

Pegasus W500 (44 pages) parts on page 4
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	27	27
	28	28
	29	29
	30	30
	31	31

UT101~104,203,204

Page 5 — THREAD TRIMMER MECHANISM (1) (ELECTRIC TYPE)

Pegasus W500 (44 pages) parts on page 5
Ref	Part number	Part name	Qty
1	350053-91	メス台(組)	1
2	350001	ブラケット	1
3	350014	レバー	1
4	350013	リンク	1
5	240132	座金	1
6	7094	段付ネジ/M5	2
7	350015	案内/メス台	1
8	7095	平ネジ/M5×6	2
9	350023	下メス台	1
10	7097	平ネジ/M3×2.8	1
11	350024	下メス	1
12	350025	当金	1
13	7031	平ネジ/M2.5×4	2
14	350131	ブラケット	1
15	7039	皿ネジ/M2.5×6	2
16	350132	糸繰り	1
17	210585	座金	2
18	7031	平ネジ/M2.5×4	1
19	350173	糸道	1
20	350016	上メス台	1
21	350021-91	ブラケット(組)	1
22	7190	平ネジ/M3×3.8	1
23	240131	圧縮バネ	2
24	350018-91	上メス	1
25	350017	座金	1
26	350019	板バネ	1
27	350020	ブラケット	1
28	7098	皿ネジ/M2.5×8	2
29	350130	板バネ	1
30	210585	座金	2
31	7078	平ネジ/M2.5×3	2

糸切り機構(1) (電気式) THREAD TRIMMER MECHANISM (1) (ELECTRIC TYPE) REF. PART NO. NO. 部品番号名称 NAME QT. 1 350053-91 2 350001 3 350014 4 350013 5 240132 6 7094 7 350015 8 7095 9 350023 10 7097 11 350024 12 350025 13 7031 14 350131 15 7039 16 350132 17 210585 18 7031 19 350173 20 350016 21 350021-91 22 7190 23 240131 24 350018-91 25 350017 26 350019 27 350020 28 7098 29 350130 30 210585 31 7078 メス台(組) ブラケットレバーリンク座金段付ネジ/M5 案内/メス台平ネジ/M5×6 下メス台平ネジ/M3×2.8 下メス当金平ネジ/M2.5×4 ブラケット皿ネジ/M2.5×6 糸繰り座金平ネジ/M2.5×4 糸道上メス台ブラケット(組) 平ネジ/M3×3.8 圧縮バネ上メス座金板バネブラケット皿ネジ/M2.5×8 板バネ座金平ネジ/M2.5×3 KNIFE HOLDER ASSEMBLY BRACKET LEVER LINK WASHER SCREW GUIDE SCREW LOWER KNIFE HOLDER SCREW LOWER KNIFE WASHER SCREW BRACKET SCREW THREAD TAKEU P WASHER SCREW THREAD GUIDE UPPER KNIFE LEVER BRACKET COMPLETE SCREW SPRING UPPER KNIFE WASHER FLAT SPRING BRACKET SCREW FLAT SPRING WASHER SCREW 1 1 1 1 1 2 1 2 1 1 1 2 1 2 1 2 1 1 1 1 2 1 2 2

Page 6

Pegasus W500 (44 pages) parts on page 6
Ref	Part number	Part name
1	N/A	Cover
2	N/A	Base
3	N/A	Terminal Box
4	N/A	Cover
5	N/A	Screw
6	N/A	Terminal Block
7	N/A	Screw
8	N/A	Screw
9	N/A	Cable Gland
10	N/A	Cable Gland
11	N/A	Screw
12	N/A	Mounting Plate
13	N/A	Screw
14	N/A	Bracket
15	N/A	Screw
17	N/A	Screw
18	N/A	Mounting Bracket
20	N/A	Shaft
21	N/A	Spring
22	N/A	Washer
23	N/A	Bearing
24	N/A	Screw
25	N/A	Nut
27	N/A	Bracket
28	N/A	Screw
29	N/A	Washer
30	N/A	Nut
31	N/A	Nut
32	N/A	Cable Assembly

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 20 21 22 23 24 25 27 28 29 30 31 32 jintex.in

Page 7 — THREAD TRIMMER MECHANISM (2) (ELECTRIC TYPE)

Pegasus W500 (44 pages) parts on page 7
Ref	Part number	Part name	Qty
	811044-91	ソレノイド(組)
	750014-91	ターミナルボックス(組)
	760149	ターミナルボックス
	760150	蓋/ターミナルボックス
	7018	平ネジ/M4×6
	750015	端子台(4極)
	4020	平ネジ/M2.5×12
	9A2519	表示板
	747005	コードブッシュ
	747006	コードブッシュ
	7019	平ネジ/M4×8
	350050	ブラケット
	7009	平ネジ/M3×5
	350005-RA	ブラケット(組)
	4518	平ネジ/M6×10
	811048-91	ソレノイド
	4531	平ネジ/M5×12
	350008-91	ブラケット
	4500	平ネジ/M5×10
	350011	軸
	240130	圧縮バネ
	201665	カラー
	5084	六角ネジ/C5×5.5
	350012	クランク
	4808	六角ナット/M8
	201665	カラー
	5084	六角ネジ/C5×5.5
	7094	段付ネジ/M5
	240062	座金
	4820	六角ナット/M5
	7088	Uナット/M5
	742271-91	中継コード

糸切り機構(2) (電気式) THREAD TRIMMER MECHANISM (2) (ELECTRIC TYPE) REF. PART NO. NO. 部品番号名称 NAME QT. 1 811044-91 ソレノイド(組) SOLENOID ASSEMBLY 1 2 750014-91 ターミナルボックス(組) TERMINAL BOX ASSEMBLY 1 3 760149 ターミナルボックス TERMINAL BOX 1 4 760150 蓋/ターミナルボックス CAP 1 5 7018 平ネジ/M4×6 SCREW 2 6 750015 端子台(4極) TERMINAL BOARD 1 7 4020 平ネジ/M2.5×12 SCREW 2 8 9A2519 表示板 INDICATION PLATE 1 9 747005 コードブッシュ BUSHING 2 10 747006 コードブッシュ BUSHING 1 11 7019 平ネジ/M4×8 SCREW 2 12 350050 ブラケット BRACKET 1 13 7009 平ネジ/M3×5 SCREW 3 14 350005-RA ブラケット(組) BRACKET COMPLETE 1 15 4518 平ネジ/M6×10 SCREW 3 16 811048-91 ソレノイド SOLENOID 1 17 4531 平ネジ/M5×12 SCREW 3 18 350008-91 ブラケット BRACKET 1 19 4500 平ネジ/M5×10 SCREW 3 20 350011 軸 SHAFT 1 21 240130 圧縮バネ SPRING 1 22 201665 カラー COLLAR 1 23 5084 六角ネジ/C5×5.5 SCREW 2 24 350012 クランク CRANK 1 25 4808 六角ナット/M8 NUT 1 26 201665 カラー COLLAR 1 27 5084 六角ネジ/C5×5.5 SCREW 2 28 7094 段付ネジ/M5 SCREW 1 29 240062 座金 WASHER 1 30 4820 六角ナット/M5 NUT 1 31 7088 Uナット/M5 NUT 1 32 742271-91 中継コード JUNCTION CORD 1 jintex.in

Page 8 — UT203,204,403~405

Pegasus W500 (44 pages) parts on page 8
Ref	Part number	Part name	Qty
	1	BRACKET
	2	SCREW
	3	BRACKET
	4	BRACKET
	5	BRACKET
	6	SCREW
	7	BRACKET
	8	SCREW
	9	BOLT
	10	NUT
	11	BRACKET
	12	BRACKET
	13	SCREW
	14	BRACKET
	15	BRACKET
	16	BRACKET
	17	BRACKET
	18	BRACKET
	19	SCREW
	20	SCREW
	21	BRACKET
	22	SHAFT
	23	BRACKET
	24	BRACKET
	25	SCREW
	26	MOTOR
	27	BRACKET
	28	SCREW
	29	BRACKET
	30	BRACKET
	31	SCREW
	32	BRACKET
	33	CONNECTOR
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	SCREW
	38	CLIP
	39	BRACKET
	40	BRACKET
	41	SPRING
	42	SHAFT
	43	BOLT
	44	NUT
	45	NUT
	46	WASHER
	47	SCREW
	70	BRACKET
	71	SCREW
	72	NUT

UT203,204,403~405 jintex.in

Page 9

Pegasus W500 (44 pages) parts on page 9
Ref	Part number	Part name	Qty
1	350153	ブラケット	1
2	4515	平ネジ/M6×14	2
3	350154	ブラケット	1
4	4524	平ネジ/M4×10	3
5	350155	ブラケット	1
6	4524	平ネジ/M4×10	2
7	350156	案内/メス台	1
8	7022	平ネジ/M4×14	1
9	4529	平ネジ/M4×16	1
10	4821	六角ナット/M4	1
11	350157	固定メス	1
12	350158	当金	1
13	7032	平ネジ/M2.5×6	2
14	350159	板バネ	1
15	350160	スペーサー	1
16	7039	皿ネジ/M2.5×6	1
17	350161	板バネ	1
18	350162	当金	1
19	7031	平ネジ/M2.5×4	1
20	7033	平ネジ/M2.5×8	1
21	350163	メス台	1
22	7116	平ネジ/M3×2.9	1
23	350164	可動メス	1
24	350025	当金	1
25	7031	平ネジ/M2.5×4	2
26	811064-91	ソレノイド	1
27	748005	ナイロンクリップ	2
28	7019	平ネジ/M4×8	2
29	350165-91	レバー	1
30	350165	レバー本体	1
31	4531	平ネジ/M5×12	1
32	210025	振動止メ	2
33	350166-92	レバー	1
34	350166	レバー本体	1
35	4528	平ネジ/M4×12	1
36	350167	ブラケット	1
37	4524	平ネジ/M4×10	2
38	350168	リンク	1
39	350169	糸道	1
40	350170	糸道	1
41	350171	ネジリバネ	1
42	5636	段付ネジ/C5	1
43	211387	糸調子棒	1
44	3044	六角ナット/C5	1
45	5526	丸ナット/C4	1
46	253539	圧縮バネ	1
47	5600	平ネジ/C3×5	1
70	350229	ブラケット	1
71	7023	平ネジ/M4×16	2
72	4821	六角ナット/M4	1

上飾り糸切り機構(電気式) TOP COVER THREAD TRIMMER MECHANISM (ELECTRIC TYPE) REF. PART NO. NO. 部品番号名称 NAME QT. 1 350153 ブラケット BRACKET 1 2 4515 平ネジ/M6×14 SCREW 2 3 350154 ブラケット BRACKET 1 4 4524 平ネジ/M4×10 SCREW 3 5 350155 ブラケット BRACKET 1 6 4524 平ネジ/M4×10 SCREW 2 7 350156 案内/メス台 GUIDE 1 8 7022 平ネジ/M4×14 SCREW 1 9 4529 平ネジ/M4×16 SCREW 1 10 4821 六角ナット/M4 NUT 1 11 350157 固定メス STATIONARY KNIFE 1 12 350158 当金 SPACER 1 13 7032 平ネジ/M2.5×6 SCREW 2 14 350159 板バネ FLAT SPRING 1 15 350160 スペーサー SPACER 1 16 7039 皿ネジ/M2.5×6 SCREW 1 17 350161 板バネ FLAT SPRING 1 18 350162 当金 SPACER 1 19 7031 平ネジ/M2.5×4 SCREW 1 20 7033 平ネジ/M2.5×8 SCREW 1 21 350163 メス台 KNIFE HOLDER 1 22 7116 平ネジ/M3×2.9 SCREW 1 23 350164 可動メス MOVABLE KNIFE 1 24 350025 当金 WASHER 1 25 7031 平ネジ/M2.5×4 SCREW 2 26 811064-91 ソレノイド SOLENOID 1 27 748005 ナイロンクリップ CLAMP 2 28 7019 平ネジ/M4×8 SCREW 2 29 350165-91 レバー LEVER 1 30 350165 レバー本体 LEVER 1 31 4531 平ネジ/M5×12 SCREW 1 32 210025 振動止メ CUSHION 2 33 350166-92 レバー LEVER 1 34 350166 レバー本体 LEVER 1 35 4528 平ネジ/M4×12 SCREW 1 36 350167 ブラケット BRACKET 1 37 4524 平ネジ/M4×10 SCREW 2 38 350168 リンク LINK 1 39 350169 糸道 THREAD GUIDE 1 40 350170 糸道 THREAD GUIDE 1 41 350171 ネジリバネ SPRING 1 42 5636 段付ネジ/C5 SCREW 1 43 211387 糸調子棒 TENSION POST 1 44 3044 六角ナット/C5 NUT 1 45 5526 丸ナット/C4 NUT 1 46 253539 圧縮バネ SPRING 1 47 5600 平ネジ/C3×5 SCREW 1 70 350229 ブラケット BRACKET 1 71 7023 平ネジ/M4×16 SCREW 2 72 4821 六角ナット/M4 NUT 1 jintex.in

Page 10 — UT101,102,301,302

Pegasus W500 (44 pages) parts on page 10
Ref	Part number	Part name
1	1	MOTOR
2	2	BRACKET
3	3	BRACKET
4	4	BRACKET
5	5	SHAFT
6	6	CLIP
7	7	BRACKET
8	8	BRACKET
9	9	BRACKET
10	10	COLLAR
11	11	BRACKET
12	12	SCREW
13	13	BRACKET
14	14	BRACKET
15	15	BRACKET
17	17	BRACKET
18	18	SCREW
19	19	BRACKET
20	20	SCREW
21	21	FOOT PEDAL
22	22	BRACKET
23	23	BRACKET
24	24	SCREW
25	25	SCREW
26	26	WASHER
27	27	SCREW
28	28	HARNESS

UT101,102,301,302 1 20 19 18 6 3 2 4 12 13 18 15 18 17 14 5 10 8 9 11 22 27 23 24 26 25 21 特别注文品 OPTION jintex.in

Page 11 — THREAD WIPPER MECHANISM (ELECTRIC TYPE)

Pegasus W500 (44 pages) parts on page 11
Ref	Part number	Part name	Qty
	350062-91	上糸払イ(組)
	811063-91	ソレノイド
	350031	ブラケット
	7019	平ネジ/M4×8
	306553	案内
	202522	止メ輪
	350026-92	クランク(組)
	350026	クランク
	4577	六角ボルト/M5×8
	350027	段付ピン
	200555	止メ輪
	7009	平ネジ/M3×5
	350028-91	ブラケット(組)
	350058	糸払イ
	350034	座金
	7008	平ネジ/M3×4
	350059	板バネ
	7183	平ネジ/M2×1.7
	748005	ナイロンクリップ
	7019	平ネジ/M4×8
	708004	ヒザスイツチ(組)
	303010	ブラケット(組)
	197	ブラケット
	4300	六角ネジ/M5×50
	4805	六角ナット/M5
	204585	座金
	4910	木ネジ(平)/5.1
	742272-91	中継コード(短)

上糸払イ機構(電気式) THREAD WIPPER MECHANISM (ELECTRIC TYPE) REF. PART NO. 名称 NAME QT. NO. 部品番号 1 350062-91 上糸払イ(組) THREAD WIPER ASSEMBLY 1 2 811063-91 ソレノイド SOLENOID 1 3 350031 ブラケット BRACKET 1 4 7019 平ネジ/M4×8 SCREW 2 5 306553 案内 GUIDE 1 6 202522 止メ輪 RING 2 7 350026-92 クランク(組) CRANK ASSEMBLY 1 8 350026 クランク CRANK 1 9 4577 六角ボルト/M5×8 BOLT 1 10 350027 段付ピン PIN 1 11 200555 止メ輪 RING 1 12 7009 平ネジ/M3×5 SCREW 1 13 350028-91 ブラケット(組) BRACKET COMPLETE 1 14 350058 糸払イ THREAD WIPER 1 15 350034 座金 WASHER 1 16 7008 平ネジ/M3×4 SCREW 1 17 350059 板バネ FLAT SPRING 1 18 7183 平ネジ/M2×1.7 SCREW 3 19 748005 ナイロンクリップ CLAMP 1 20 7019 平ネジ/M4×8 SCREW 2 21 708004 ヒザスイツチ(組) KNEE SWITCH ASS. (MOMENTARY) 1 22 303010 ブラケット(組) BRACKET COMPLETE 1 23 197 ブラケット BRACKET 1 24 4300 六角ネジ/M5×50 SCREW 2 25 4805 六角ナット/M5 NUT 2 26 204585 座金 WASHER 2 27 4910 木ネジ(平)/5.1 SCREW 2 28 742272-91 中継コード(短) JUNCTION CORD 1 jintex.in

Page 12 — UT101,103,203

Pegasus W500 (44 pages) parts on page 12
Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
17	17	17
18	18	18
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24

UT101,103,203 1 18 24 20 22 21 23 24 17 15 18 11 8 7 11 12 13 14 10 9 5 6 2 3 4 18

Page 13 — FOOT LIFTER (ELECTRIC TYPE)

Pegasus W500 (44 pages) parts on page 13
Ref	Part number	Part name	Qty
	306566A91	ソレノイド(組)
	4751	ボルト/M8
	206337	座金
	4808	六角ナット/M8
	306334	ブラケット(上)
	4515	平ネジ/M6×14
	748006	ナイロンクリップ
	4009-1	平ネジ/C5×7.5
	303335	座金
	306339	圧縮バネ
	811017	ソレノイド/押エ揚ゲ
	306335	ブラケット(下)
	4515	平ネジ/M6×14
	306338	ナックル
	306337	スプリングピン
	4808	六角ナット/M8
	306336	レバー
	742092	中継コード
	306791	ピットマン(組)
	306793	ピットマン
	306792	継手
	2022-4	六角ネジ/C10×9
	306795	ピットマン(中)ロッド
	201166	割ピン

押エ揚ゲ機構(電気式) FOOT LIFTER (ELECTRIC TYPE) REF. PART NO. NO. 部品番号名称 NAME QT. 1 306566A91 ソレノイド(組) SOLENOID ASSEMBLY 1 2 4751 ボルト/M8 BOLT 2 3 206337 座金 WASHER 2 4 4808 六角ナット/M8 NUT 2 5 306334 ブラケット(上) BRACKET 1 6 4515 平ネジ/M6×14 SCREW 4 7 748006 ナイロンクリップ CLAMP 1 8 4009-1 平ネジ/C5×7.5 SCREW 1 9 303335 座金 WASHER 1 10 306339 圧縮バネ SPRING 1 11 811017 ソレノイド/押エ揚ゲ SOLENOID 1 12 306335 ブラケット(下) BRACKET 1 13 4515 平ネジ/M6×14 SCREW 4 14 306338 ナックル KNUCKLE 2 15 306337 スプリングピン PIN 2 16 4808 六角ナット/M8 NUT 1 17 306336 レバー LEVER 1 18 742092 中継コード JUNCTION CORD 1 19 306791 ピットマン(組) PITMAN ROD COMPLETE 1 20 306793 ピットマン ROD 1 21 306792 継手 CONNECTOR 1 22 2022-4 六角ネジ/C10×9 SCREW 1 23 306795 ピットマン(中)ロッド PITMAN ROD 1 24 201166 割ピン PIN 2 jintex.in

Page 14

Pegasus W500 (44 pages) parts on page 14
Ref	Part number	Part name	Qty
	1	BASE PLATE
	2	BASE PLATE
	3	BRACKET
	4	BRACKET
	5	BRACKET
	6	BRACKET
	7	BRACKET
	8	BRACKET
	9	SHAFT
	10	SHAFT
	11	LEVER
	12	BRACKET
	13	BRACKET
	14	BRACKET
	15	BRACKET
	16	BRACKET
	17	BRACKET
	18	BRACKET
	19	BRACKET
	20	SHAFT
	21	BRACKET
	22	SCREW
	23	SPRING
	24	BRACKET
	25	BRACKET
	26	BRACKET
	27	BRACKET
	28	BRACKET
	29	BRACKET
	30	WASHER
	31	SCREW

UT301~304,331 UT403~405,423,424 1 8 3 4 5 2 13 12 11 15 14 16 17 18 19 9 10 7 22 21 28 24 25 20 27 29 30 31 jintex.in

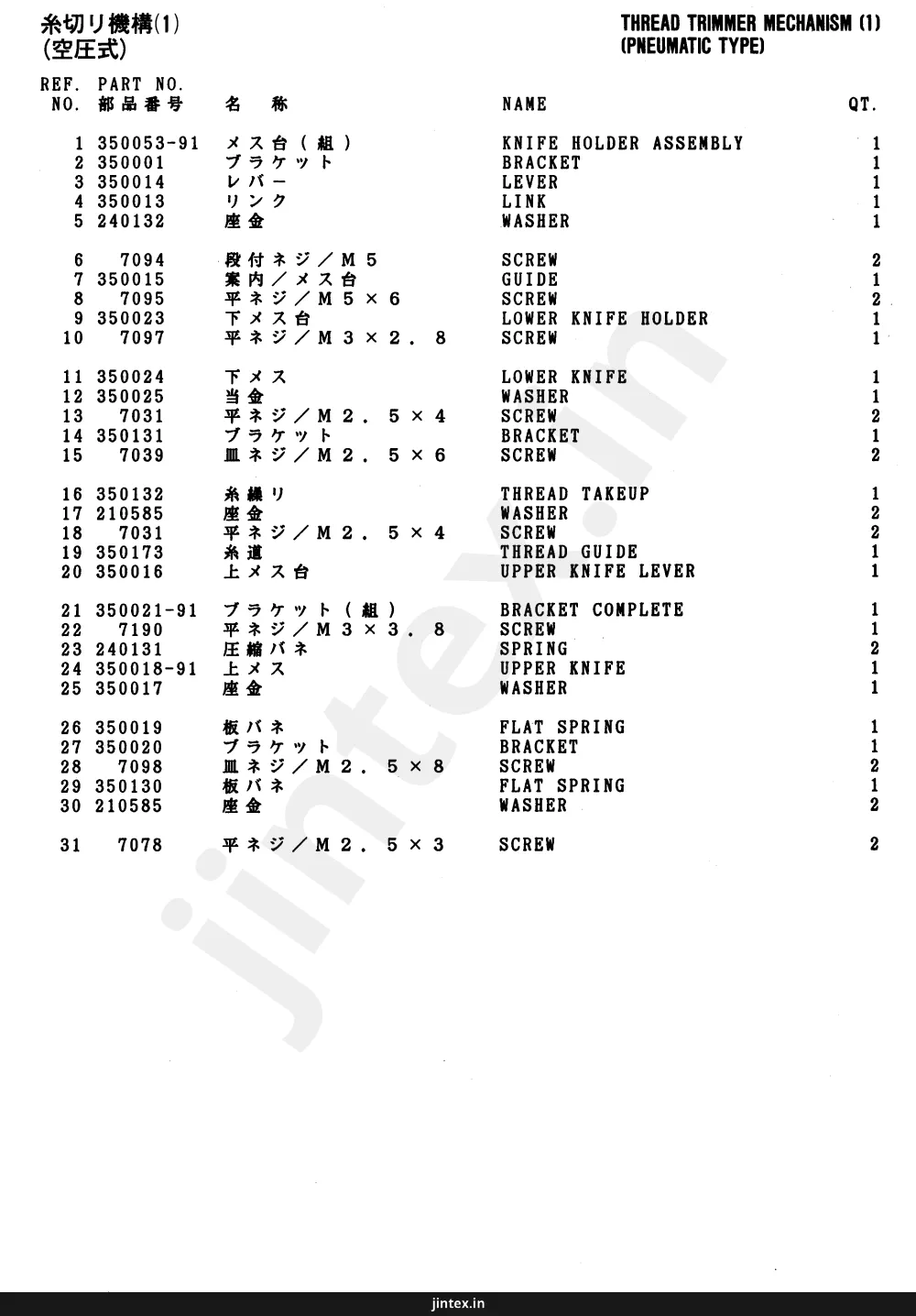

Page 15 — THREAD TRIMMER MECHANISM (1) (PNEUMATIC TYPE)

Pegasus W500 (44 pages) parts on page 15
Part number	Part name	Qty
350053-91	メス台(組)	1
350001	ブラケット	1
350014	レバー	1
350013	リンク	1
240132	座金	1
7094	段付ネジ/M5	2
350015	案内/メス台	1
7095	平ネジ/M5×6	2
350023	下メス台	1
7097	平ネジ/M3×2.8	1
350024	下メス	1
350025	当金	1
7031	平ネジ/M2.5×4	2
350131	ブラケット	1
7039	皿ネジ/M2.5×6	2
350132	糸繰り	1
210585	座金	2
7031	平ネジ/M2.5×4	2
350173	糸道	1
350016	上メス台	1
350021-91	ブラケット(組)	1
7140	平ネジ/M3×3.8	1
240131	圧縮バネ	1
350018-91	上メス	1
350017	座金	1
350019	板バネ	1
350020	ブラケット	1
7098	皿ネジ/M2.5×8	2
350130	板バネ	1
210585	座金	2
7078	平ネジ/M2.5×3	2

糸切り機構(1) (空圧式) THREAD TRIMMER MECHANISM (1) (PNEUMATIC TYPE) REF. PART NO. NO. 部品番号名称 QT. 1 350053-91 メス台(組) KNIFE HOLDER ASSEMBLY 1 2 350001 ブラケット BRACKET 1 3 350014 レバー LEVER 1 4 350013 リンク LINK 1 5 240132 座金 WASHER 1 6 7094 段付ネジ/M5 SCREW 2 7 350015 案内/メス台 GUIDE 1 8 7095 平ネジ/M5×6 SCREW 2 9 350023 下メス台 LOWER KNIFE HOLDER 1 10 7097 平ネジ/M3×2.8 SCREW 1 11 350024 下メス LOWER KNIFE 1 12 350025 当金 WASHER 1 13 7031 平ネジ/M2.5×4 SCREW 2 14 350131 ブラケット BRACKET 1 15 7039 皿ネジ/M2.5×6 SCREW 2 16 350132 糸繰り THREAD TAKEU 1 17 210585 座金 WASHER 2 18 7031 平ネジ/M2.5×4 SCREW 2 19 350173 糸道 THREAD GUIDE 1 20 350016 上メス台 UPPER KNIFE LEVER 1 21 350021-91 ブラケット(組) BRACKET COMPLETE 1 22 7140 平ネジ/M3×3.8 SCREW 1 23 240131 圧縮バネ SPRING 1 24 350018-91 上メス UPPER KNIFE 1 25 350017 座金 WASHER 1 26 350019 板バネ FLAT SPRING 1 27 350020 ブラケット BRACKET 1 28 7098 皿ネジ/M2.5×8 SCREW 2 29 350130 板バネ FLAT SPRING 1 30 210585 座金 WASHER 2 31 7078 平ネジ/M2.5×3 SCREW 2 jintex.in

Page 16

Pegasus W500 (44 pages) parts on page 16
Ref	Part number	Part name
5	4	COVER
6	6	TERMINAL BLOCK
7	7	SCREW
8	8	BRACKET
9	9	CABLE GLAND
10	10	CABLE GLAND
11	11	SCREW
12	12	BRACKET
13	13	SCREW
14	14	EYELET
15	15	BASE
16	16	SCREW
17	17	SCREW
18	18	VALVE
19	19	PIN
20	20	PIN
21	21	PIN
22	22	SHAFT
23	23	PLATE
24	24	SCREW
25	25	BRACKET
26	26	ROD
27	27	SLEEVE
28	28	BOLT
29	29	BOLT
30	30	SCREW
31	31	SHAFT
32	32	LEVER
33	33	NUT
34	34	COLLAR
35	35	SPRING
36	36	WASHER
37	37	NUT
38	38	NUT
39	39	NUT
40	40	CABLE

1 2 5 4 7 6 8 9 3 10 19 14 20 18 16 15 25 27 40 26 28 30 31 32 33 34 35 36 37 38 39 11 12 13 24 22 23 jintex.in

Page 17 — THREAD TRIMMER MECHANISM (2) (PNEUMATIC TYPE)

Pegasus W500 (44 pages) parts on page 17
Part number	Part name	Qty
350190-91	CYLINDER COMPLETE	1
750014-91	TERMINAL BOX ASSEMBLY	1
760149	TERMINAL BOX	1
760150	CAP	1
7018	SCREW	2
750015	TERMINAL BOARD	1
4020	SCREW	2
9A2519	INDICATION PLATE	1
747005	BUSHING	2
747006	BUSHING	2
7019	SCREW	1
350050	BRACKET	2
7009	SCREW	1
350185	BRACKET	2
562022-91	SOLENOID VALVE	1
4567	SCREW	2
601095	CONNECTOR	1
527009	SPEED CONTROLLER	2
600010	TUBE	1
600024	TUBE	1
600016	TUBE(4X6X750)	1
513065	CYLINDER	1
350187	BRACKET	1
601095	CONNECTOR	1
350008-91	BRACKET	1
350011	SHAFT	1
350188	SPACER	3
350005-RA	BRACKET COMPLETE	1
4561	SCREW	3
4518	SCREW	3
350186	JOINT	1
350012	CRANK	1
4808	NUT	1
201665	COLLAR	1
5084	SCREW	1
240062	WASHER	2
4820	NUT	1
7088	NUT	1
7094	SCREW	1
742271-91	JUNCTION CORD	1

THREAD TRIMMER MECHANISM (2) (PNEUMATIC TYPE) REF. PART NO. NO. 部品番号名称 QT. 1 350190-91 2 750014-91 3 760149 4 760150 5 7018 6 750015 7 4020 8 9A2519 9 747005 10 747006 11 7019 12 350050 13 7009 14 350185 15 562022-91 16 4567 17 601095 18 527009 19 600010 20 600024 21 600016 22 513065 23 350187 24 601095 25 350008-91 26 350011 27 350188 28 350005-RA 29 4561 30 4518 31 350186 32 350012 33 4808 34 201665 35 5084 36 240062 37 4820 38 7088 39 7094 40 742271-91 シリンダー(組) ターミナルボックス(組) ターミナルボックス蓋/ターミナルボックス平ネジ/M4×6 端子台(4極) 平ネジ/M2.5×12 表示板コードブッシュコードブッシュ平ネジ/M4×8 ブラケット平ネジ/M3×5 ブラケット電磁弁平ネジ/M3×40 継手スピードコントローラーチューブチューブチューブシリンダーブラケット継手ブラケット軸スペーサーブラケット(組) 平ネジ/M5 平ネジ/M6×10 ジョイントクランク六角ナット/M8 カラー六角ネジ/C5×5.5 座金六角ナット/M5 Uナット/M5 段付ネジ/M5 中継コード CYLINDER COMPLETE TERMINAL BOX ASSEMBLY TERMINAL BOX CAP SCREW TERMINAL BOARD SCREW INDICATION PLATE BUSHING BUSHING SCREW BRACKET SCREW BRACKET SOLENOID VALVE SCREW CONNECTOR SPEED CONTROLLER TUBE TUBE TUBE(4X6X750) CYLINDER BRACKET CONNECTOR BRACKET SHAFT SPACER BRACKET COMPLETE SCREW SCREW JOINT CRANK NUT COLLAR SCREW WASHER NUT NUT SCREW JUNCTION CORD 1 1 1 1 2 1 2 1 2 2 1 2 1 1 2 1 2 1 1 1 1 1 3 1 3 3 1 1 1 1 1 2 1 1 1 1 jintex.in

Page 18 — UT423, 424

Pegasus W500 (44 pages) parts on page 18
Ref	Part number	Part name
1	1	BRACKET
2	2	BRACKET
3	3	BRACKET
4	4	BRACKET
5	5	BRACKET
7	7	BRACKET
8	8	BRACKET
9	9	BRACKET
10	10	SCREW
11	11	SOLENOID
12	12	SOLENOID
13	13	SOLENOID
14	14	SOLENOID
15	15	BRACKET
16	16	BRACKET
17	17	BRACKET
18	18	BRACKET
19	19	SCREW
20	20	WASHER
21	21	NUT
22	22	BRACKET
23	23	BRACKET
24	24	BRACKET
25	25	BRACKET
26	26	BRACKET
27	27	SCREW
28	28	TUBE
29	29	TUBE
30	30	CONNECTOR
31	31	CONNECTOR
32	32	BRACKET
33	33	SCREW
34	34	CLAMP
35	35	BRACKET
36	36	LEVER
38	38	BRACKET

UT423, 424 31 11 12 13 UT423, 424 14 12 13 16 8 10 5 7 8 19 2 15 20 3 4 18 20 19 33 32 18 21 27 28 30 23 24 25 22 26 35 31 34 36 38 jintex.in

Page 19 — TOP COVER THREAD TRIMMER MECHANISM (PNEUMATIC TYPE)

Pegasus W500 (44 pages) parts on page 19
Ref	Part number	Part name	Qty
	350319	フレーム
	350325	固定メス
	7135	平ネジ / M2
	4554	止ネジ / M3×3
	350320	ホルダー
	350321	糸ツカミ
	350323	圧縮バネ
	350322	メス押エ
	350324	圧縮バネ
	7033	平ネジ / M2.5×8
	513078-91	エアシリンダー
	513082	シリンダー
	350327	シリンダー先端
	527006	スピードコントローラー
	350326	可動メス
	7119	皿ネジ / M2×5
	350328	ブラケット
	350329	ブラケット
	4524	平ネジ / M4×10
	167066	座金
	4821	六角ナット / M4
	562023A91	電磁弁
	601115	継手
	601107	継手
	300476	ブラケット
	4104	平ネジ / M3×10
	4911	木ネジ(平)/4.1
	601102	継手
	600012	チューブ
	600100	チューブ
	600081	チューブ
	748001	ナイロンクリップ
	7019	平ネジ / M4×8
	748002	結束バンド
	742373-91	中継コード
	257565A	スプレッダー

上飾り糸切り機構(空圧式) TOP COVER THREAD TRIMMER MECHANISM (PNEUMATIC TYPE) REF. PART NO. 名称 NAME QT. NO. 部品番号 1 350319 フレーム FRAME 1 2 350325 固定メス STATIONARY KNIFE 1 3 7135 平ネジ / M2 SCREW 1 4 4554 止ネジ / M3×3 SCREW 1 5 350320 ホルダー HOLDER 1 6 350321 糸ツカミ THREAD RETAINER 1 7 350323 圧縮バネ SPRING 1 8 350322 メス押エ KNIFE SUPPORT 1 9 350324 圧縮バネ SPRING 1 10 7033 平ネジ / M2.5×8 SCREW 1 11 513078-91 エアシリンダー AIR CYLINDER 2 12 513082 シリンダー CYLINDER 1 13 350327 シリンダー先端 CYLINDER TIP 1 14 527006 スピードコントローラー SPEED CONTROLLER 1 15 350326 可動メス MOVABLE KNIFE 2 16 7119 皿ネジ / M2×5 SCREW 1 17 350328 ブラケット BRACKET 1 18 350329 ブラケット BRACKET 1 19 4524 平ネジ / M4×10 SCREW 6 20 167066 座金 WASHER 6 21 4821 六角ナット / M4 NUT 2 22 562023A91 電磁弁 SOLENOID VALVE 1 23 601115継手 CONNECTOR 1 24 601107 継手 JOINT 1 25 300476 ブラケット BRACKET 2 26 4104 平ネジ / M3×10 SCREW 2 27 4911 木ネジ(平)/4.1 SCREW 1 28 601102 継手 JOINT 1 29 600012 チューブ TUBE 1 30 600100 チューブ TUBE(4X6X400) 1 31 600081 チューブ TUBE 2 32 748001 ナイロンクリップ CLAMP 2 33 7019 平ネジ / M4×8 SCREW 2 34 748002 結束バンド BAND 5 35 742373-91 中継コード JUNCTION CORD 1 36 257565A スプレッダー SPREADER 1 17 jintex.in

Page 20

Pegasus W500 (44 pages) parts on page 20
Ref	Part number	Part name
1	1	Fitting
2	2	Bracket
3	3	Screw
4	4	Washer
5	5	Fitting
6	6	Tube
7	7	Screw
8	8	Screw
9	9	Connector
10	10	Connector
11	11	Bracket
12	12	Cylinder
13	13	Bracket
14	14	Fitting
15	15	Bracket
16	16	Screw
17	17	Washer
18	18	Washer
19	19	Bracket
20	20	Screw
21	21	Nut
22	22	Nut
23	23	Box
24	24	Box
25	25	Fitting
26	26	Fitting
27	27	Cable
28	28	Screw

UT331 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 jintex.in

Page 21 — THREAD WIPPER MECHANISM (PNEUMATIC TYPE) FOOT LIFTER

Pegasus W500 (44 pages) parts on page 21
Ref	Part number	Part name	Qty
	350331-91	吹付管
	350335	ブラケット
	350336	止メ具
	4527	平ネジ/M4×8
	526004	絞り弁
	600098	チューブ
	748006	ナイロンクリップ
	7019	平ネジ/M4×8
	601088	レジューサー
	742272-91	中継コード(短)
	748005	ナイロンクリップ
	511013-91	エアシリンダー(組)
	511004	エアシリンダー
	601068	継手
	350189	ブラケット
	4515	平ネジ/M6×14
	202045	バネ座金
	202433	座金
	179449-25	作動板
	5594	平ネジ/C7×13.5
	301495	座金
	5426	六角ナット/C7
	561029-91	電磁弁(組)
	561010-91	電磁弁
	601086	継手
	600101	チューブ
	600099	チューブ
	4911	木ネジ(平)/4.1

THREAD WIPPER MECHANISM (PNEUMATIC TYPE) FOOT LIFTER REF. PART NO. NO. 部品番号名称 NAME QT. 1 350331-91 吹付管 AIR BLOWER 1 2 350335 ブラケット BRACKET 1 3 350336 止メ具 LATCH 1 4 4527 平ネジ/M4×8 SCREW 1 5 526004 絞り弁 VALVE 1 6 600098 チューブ TUBE 1 7 748006 ナイロンクリップ CLAMP 2 8 7019 平ネジ/M4×8 SCREW 2 9 601088 レジューサー REDUCER 1 10 742272-91 中継コード(短) JUNCTION CORD 1 11 748005 ナイロンクリップ CLAMP 1 12 511013-91 エアシリンダー(組) AIR CYLINDER ASSEMBLY 1 13 511004 エアシリンダー AIR CYLINDER 1 14 601068 継手 CONNECTOR 1 15 350189 ブラケット BRACKET 1 16 4515 平ネジ/M6×14 SCREW 2 17 202045 バネ座金 SPRING WASHER 2 18 202433 座金 WASHER 2 19 179449-25 作動板 DRIVING PLATE 1 20 5594 平ネジ/C7×13.5 SCREW 1 21 301495 座金 WASHER 1 22 5426 六角ナット/C7 NUT 1 23 561029-91 電磁弁(組) SOLENOID VALVE ASSEMBLY 1 24 561010-91 電磁弁 SOLENOID VALVE 1 25 601086 継手 CONNECTOR 2 26 600101 チューブ TUBE(4X6X1010) 1 27 600099 チューブ TUBE(4X6X350) 1 28 4911 木ネジ(平)/4.1 SCREW 2

Page 22 — UT301,303,331,403,423

Pegasus W500 (44 pages) parts on page 22
Ref	Part number	Part name
3	3	Elbow connector
4	4	Mounting bracket
5	5	Screw
6	6	Washer
7	7	Washer
8	8	Bracket
9	9	Screw
10	10	Washer
11	11	Nut
13	13	Solenoid valve
14	14	Connector
15	15	Tube fitting
16	16	Tube
17	17	Cable
18	18	Screw

UT301,303,331,403,423 1 3 2 4 7 5 6 8 9 10 11 12 18 15 13 14 16 17 jintex.in

Page 23 — FOOT LIFTER (PNEUMATIC TYPE)

Pegasus W500 (44 pages) parts on page 23
Ref	Part number	Part name	Qty
	511013-91	エアシリンダー (組)
	511004	エアシリンダー
	601068	継手
	350189	ブラケット
	4515	平ネジ/M6×14
	202045	バネ座金
	202433	座金
	179449-25	作動板
	5594	平ネジ/C7×13.5
	301495	座金
	5426	六角ナット/C7
	561021-91	電磁弁(組)
	561010-91	電磁弁
	601095	継手
	601086	継手
	600101	チューブ
	600099	チューブ
	4911	木ネジ(平)/4.1

押エ揚ゲ機構(空圧式) FOOT LIFTER (PNEUMATIC TYPE) REF. PART NO. NO. 部品番号名称 QT. 1 511013-91 エアシリンダー (組) AIR CYLINDER ASSEMBLY 1 2 511004 エアシリンダー AIR CYLINDER 1 3 601068 継手 CONNECTOR 1 4 350189 ブラケット BRACKET 1 5 4515 平ネジ/M6×14 SCREW 2 6 202045 バネ座金 SPRING WASHER 2 7 202433 座金 WASHER 2 8 179449-25 作動板 DRIVING PLATE 1 9 5594 平ネジ/C7×13.5 SCREW 1 10 301495 座金 WASHER 1 11 5426 六角ナット/C7 NUT 1 12 561021-91 電磁弁(組) SOLENOID VALVE ASSEMBLY 1 13 561010-91 電磁弁 SOLENOID VALVE 1 14 601095 継手 CONNECTOR 1 15 601086 継手 CONNECTOR 1 16 600101 チューブ TUBE(4X6X1010) 1 17 600099 チューブ TUBE(4X6X350) 1 18 4911 木ネジ(平)/4.1 SCREW 2 jintex.in

Page 24

Pegasus W500 (44 pages) parts on page 24
Ref	Part number	Part name	Qty
	21	21
	20	20
	22	22
	17	17
	18	18
	19	19
	9	9
	4	4
	8	8
	6	6
	7	7
	10	10
	5	5
	1	1
	2	2
	3	3
	14	14
	13	13
	15	15
	16	16
	11	11
	23	23
	24	24
	12	12

W561,562/UT W541,542/UT ※空圧式上飾り糸切り付UTを除く ※Except for UT with the pneumatic top cover thread trimmer. W541,542/UT 2本針上飾り:無 2-Needle Without top cover thread. 21 20 22 17 18 19 W561,562/UT 2本針上飾り:有 2-Needle With top cover thread. 21 20 22 18 19 W561,562/UT 3本針上飾り:無 3-Needle Without top cover thread. 21 20 22 17 18 19 W561,562/UT 3本針上飾り:有 3-Needle With top cover thread. 21 20 22 17 18 19 9 4 8 6 7 10 5 1 2 3 14 13 15 16 11 23 24 12 22 jintex.in

Page 25 — THREAD RELEASER MECHANISM (1)

Pegasus W500 (44 pages) parts on page 25
Ref	Part number	Part name	Qty
	350036-92	クランク(組)
	350036	クランク
	4531	平ネジ/M5×12
	350037	レバー
	7027	平ネジ/M5×8
	350038-92	クランク(組)
	350038	クランク本体
	4531	平ネジ/M5×12
	7066	段付ネジ/M4
	202868	座金
	350039-91	レバー軸
	5382	段付ネジ/C5
	350043	ホルダー
	200983	止メ輪
	4554	止メネジ/M3×3
	350042	軸
	350047	ホルダー
	350045	糸弛メ
	4554	止メネジ/M3×3
	350046	ホルダー
	350045	糸弛メ
	4554	止メネジ/M3×3
	254018	糸道板
	7017	平ネジ/M4×5

糸弛メ機構(1) THREAD RELEASER MECHANISM (1) REF. PART NO. 名称 NAME QT. NO. 部品番号 1 350036-92 クランク(組) CRANK ASSEMBLY 1 2 350036 クランク CRANK 1 3 4531 平ネジ/M5×12 SCREW 1 4 350037 レバー LEVER 1 5 7027 平ネジ/M5×8 SCREW 2 6 350038-92 クランク(組) CRANK ASSEMBLY 1 7 350038 クランク本体 CRANK 1 8 4531 平ネジ/M5×12 SCREW 1 9 7066 段付ネジ/M4 SCREW 1 10 202868 座金 WASHER 1 11 350039-91 レバー軸 LEVER-SHAFT ASSEMBLY 1 12 5382 段付ネジ/C5 SCREW 1 13 350043 ホルダー HOLDER 1 14 200983 止メ輪 RING 2 15 4554 止メネジ/M3×3 SCREW 1 16 350042 軸 SHAFT 1 17 350047 ホルダー HOLDER 1 18 350045 糸弛メ THREAD REL EASER 2 19 4554 止メネジ/M3×3 SCREW 3 20 350046 ホルダー HOLDER 21 350045 糸弛メ THREAD REL EASER 22 4554 止メネジ/M3×3 SCREW 23 254018 糸道板 THREAD GUIDE PLATE 1 24 7017 平ネジ/M4×5 SCREW 2 jintex.in

Page 26 — UT423,424

Pegasus W500 (44 pages) parts on page 26
Ref	Part number	Part name	Qty
	21	Needle
	20	Needle
	22	Needle
	17	Needle
	18	Needle
	19	Needle
	5	Needle
	9	Needle
	4	Needle
	8	Needle
	6	Needle
	7	Needle
	10	Needle
	11	Needle
	16	Needle
	14	Needle
	13	Needle
	15	Needle
	12	Needle
	23	Needle
	24	Needle
	1	Needle
	2	Needle
	3	Needle

UT423,424 ※空圧式上飾り糸切り付UT用 ※For UT with the pneumatic top cover thread trimmer. 2本針上飾り:有 2-Needle With top cover thread. 3本針上飾り:有 3-Needle With top cover thread. 21 20 22 17 18 19 21 20 22 17 18 19 5 9 4 8 6 7 10 11 16 14 13 15 12 23 24 1 2 3 24 jintex.in

Page 27 — THREAD RELEASER MECHANISM (2)

Pegasus W500 (44 pages) parts on page 27
Ref	Part number	Part name	Qty
	350036-92	クランク(組)
	350036	クランク
	4531	平ネジ/M5×12
	350037	レバー
	7027	平ネジ/M5×8
	350038-92	クランク(組)
	350038	クランク本体
	4531	平ネジ/M5×12
	7066	段付ネジ/M4
	202868	座金
	350039-91	レバー軸
	5382	段付ネジ/C5
	350043	ホルダー
	200983	止メ輪
	4554	止ネジ/M3×3
	350042	軸
	350047	ホルダー
	350045	糸弛メ
	4554	止ネジ/M3×3
	350046	ホルダー
	350045	糸弛メ
	4554	止ネジ/M3×3
	254018	糸道板
	7017	平ネジ/M4×5

糸弛メ機構(2) THREAD RELEASER MECHANISM (2) REF. PART NO. 名称 NAME QT. NO. 部品番号 1 350036-92 クランク(組) CRANK ASSEMBLY 1 2 350036 クランク CRANK 1 3 4531 平ネジ/M5×12 SCREW 1 4 350037 レバー LEVER 1 5 7027 平ネジ/M5×8 SCREW 2 6 350038-92 クランク(組) CRANK ASSEMBLY 1 7 350038 クランク本体 CRANK 1 8 4531 平ネジ/M5×12 SCREW 1 9 7066 段付ネジ/M4 SCREW 1 10 202868 座金 WASHER 1 11 350039-91 レバー軸 LEVER-SHAFT ASSEMBLY 1 12 5382 段付ネジ/C5 SCREW 1 13 350043 ホルダー HOLDER 1 14 200983 止メ輪 RING 1 15 4554 止ネジ/M3×3 SCREW 2 16 350042 軸 SHAFT 1 17 350047 ホルダー HOLDER 2 18 350045 糸弛メ THREAD RELEASER 4 19 4554 止ネジ/M3×3 SCREW 6 20 350046 ホルダー HOLDER 1 21 350045 糸弛メ THREAD RELEASER 1 22 4554 止ネジ/M3×3 SCREW 1 23 254018 糸道板 THREAD GUIDE PLATE 1 24 7017 平ネジ/M4×5 SCREW 2 jintex.in

Page 28

Pegasus W500 (44 pages) parts on page 28
Ref	Part number	Part name
	UT101~104	UT203~204
12	UT301,303,331	UT403,423,424
18	UT405	UT405
18	UT405	UT405

UT101~104 UT203~204 UT302,304 UT404,405 11 12 UT301,303,331 UT403,423,424 20 27 28 22 26 23 18 18 UT405 21 24 25 UT301,303,331 UT403,423,424 jintex.in

Page 29 — UT付属品

Pegasus W500 (44 pages) parts on page 29
Ref	Part number	Part name	Qty
1	350035	ピン付ネジ/M6	1
2	107723-05	ストッパー	1
3	4818	六角ナット/M6	1
4	742089	中継コード/(作動検出)	1
5	748002	束線バンド	3
6	716014-91	作動検出器	1
7	350051	ブラケット	1
8	2905	平ネジ/C5×4.5	1
9	7019	平ネジ/M4×8	1
10	201185	座金	2
11	748005	ナイロンクリップ	2
12	748003	ナイロンクリップ	1
13	7019	平ネジ/M4×8	1
14	201185	座金	1
15	810010-91	マグネット(組)	1
16	7027	平ネジ/M5×8	1
17	240062	座金	2
18	601089	コネクター	2
19	601072	栓	1
20	522007	レギュレーター(組)	1
21	522008	フィルターレギュレーター	1
22	300372	ブラケット	1
23	601053	継手	1
24	601049	ホースジョイント	1
25	608002	ワイヤーバンド	1
26	4910	木ネジ(平)/5.1	2
27	4304	六角ネジ/M6×16	2
28	210061	座金	2
29	4806	六角ナット/M6	2

UT付属品 REF. PART NO. NO. 部品番号 1 350035 2 107723-05 3 4818 4 742089 5 748002 6 716014-91 7 350051 8 2905 9 7019 10 201185 11 748005 12 748003 13 7019 14 201185 15 810010-91 16 7027 17 240062 18 601089 19 601072 20 522007 21 522008 22 300372 23 601053 24 601049 25 608002 26 4910 27 4304 28 210061 29 4806 UT ACCESSORIES 名称ピン付ネジ/M6 ストッパー六角ナット/M6 中継コード/(作動検出) 束線バンド作動検出器ブラケット平ネジ/C5×4.5 平ネジ/M4×8 座金ナイロンクリップナイロンクリップ平ネジ/M4×8 座金マグネット(組) 平ネジ/M5×8 座金コネクター栓レギュレーター(組) フィルターレギュレーターブラケット継手ホースジョイントワイヤーバンド木ネジ(平)/5.1 六角ネジ/M6×16 座金六角ナット/M6 NAME SCREW STOPPER NUT JUNCTION CORD BAND DETECTOR BRACKET SCREW SCREW WASHER CLAMP CLAMP SCREW WASHER MAGNET ASSEMBLY SCREW WASHER CONNECTOR PLUG FILTER/REGULATOR ASSEMBLY FILTER/REGULATOR BRACKET JOINT CONNECTOR HOSE BAND SCREW SCREW WASHER NUT QT. 1 1 1 1 3 1 1 1 2 2 1 1 1 1 1 2 2 1 1 1 1 1 1 1 1 2 2 2 2

Page 30

Pegasus W500 (44 pages) parts on page 30
Ref	Part number	Part name
3	W500-01,03,21	3
11	W500-08	11
4	4	4
9	9	9
8	8	8
1	1	1
2	2	2
10	10	10
6	6	6
5	5	5
7	7	7

3 W500-01,03,21 11 W500-08 4 9 8 1 2 10 6 5 7

Page 31 — UT COVER

Pegasus W500 (44 pages) parts on page 31
Ref	Part number	Part name
1	350003	カバー
2	7043	皿ネジ/M4×8
3	350004	カバー
4	7096	段付ネジ/M4
5	240104	座金
6	211301	皿バネ
7	4803	六角ナット/M4
8	250010	板バネ
9	7078	平ネジ/M2.5×3
10	240220	座金
11	350004A	カバー

UTカバー機構 UT COVER REF. PART NO. NO. 部品番号名称 NAME QT. 1 350003 カバー COVER 1 2 7043 皿ネジ/M4×8 SCREW 4 3 350004 カバー COVER 1 4 7096 段付ネジ/M4 SCREW 1 5 240104 座金 WASHER 1 6 211301 皿バネ SPRING WASHER 2 7 4803 六角ナット/M4 NUT 1 8 250010 板バネ FLAT SPRING 1 9 7078 平ネジ/M2.5×3 SCREW 2 10 240220 座金 WASHER 1 11 350004A カバー COVER 1

Page 32

Pegasus W500 (44 pages) parts on page 32
Part number	Part name	Qty
350065	ACCESSORIES COMPLETE
350066	ACCESSORIES COMPLETE
350067	ACCESSORIES COMPLETE
350068	ACCESSORIES COMPLETE
350069	ACCESSORIES COMPLETE
350070	ACCESSORIES COMPLETE
350071	ACCESSORIES COMPLETE
350072	ACCESSORIES COMPLETE
MOLEX 1291P-1	CONNECTOR MOLEX 1291P-1	1
MOLEX 1380TL	TERMINAL MOLEX 1380TL	1

UT モーター (1) 三菱リモストップモーター UT MOTOR [1] MITSUBISHI LIMI-STOP MOTOR モーターの仕様は32,33頁を参照して下さい。 See page 36,37 for motor specifications. 742227-91 糸切り中継コード THREAD TRIMMER JUNCTION CORD UT 203,204,403,404 付属品 UT 203,204,403,404 ACCSESORIES 付属品(組) 押ボタンスイッチ電源コード逆転プラグ ACCESSORIES COMPLETE PUSHBUTTON SWITCH POWER SUPPLY CORD ROTAITION REVERSING PLUG 350065 S-1 B 100V 単相(1-PHASE) 350066 200V 三相(3-PHASE) 350067 S-3 B 220V 三相(3-PHASE) 350068 S-1 B 240V 三相(3-PHASE) 350069 S-1 B 380V 三相(3-PHASE) 350070 415V 三相(3-PHASE) 350071 S-3 B 220V 単相(1-PHASE) 350072 S-1 B 240V 単相(1-PHASE) ■付属品(モーター関係) ACCESSORIES (MOTOR) 名称 NAME 数量(QT.) モーター取り付けボルト BOLT 3 ナット NUT 3 座金 WASHER 3 バネ座金 SPRING WASHER 3 プーリーカバー PULLEY COVER 1 取り付けネジ SCREW 2 ピットマンロッド(組) PITMAN ROD COMPLETE 1 テーブル加工図 SCHEMATIC DIAGRAM FOR TABLE 1 位置検出器(組) POSITION DETECTOR,COMPLETE 1 ヒューズ 8A FUSE 8A 2 ステップル STAPLE 5 コネクタ MOLEX 1291P-1 CONNECTOR MOLEX 1291P-1 1 コネクタキャップ CONNECTOR CAP 1 ターミナル MOLEX 1380TL TERMINAL MOLEX 1380TL 1 短絡コネクタ SHORT CIRCUIT CONNECTOR 1 jintex.in

Page 33 — UT MOTOR [2]

Pegasus W500 (44 pages) parts on page 33
Ref	Part number	Part name	Qty
	802094	位置検出器
	802095	押しボタンスイッチ(単相用)
	802096	押しボタンスイッチ(三相用)
	802102	押しボタンスイッチ(海外単相用)
	742227-91	糸切り中継コード

UT MOTOR [2] PANASONIC PANA-SERVO MOTOR UT モーター (2) パナソニックパナサーボモーターモーターの仕様は34,35頁を参照して下さい。 See page 38,39 for motor specifications. 742227-91 糸切り中継コード THREAD TRIMMER JUNCTION CORD ■付属品(モーター関係)[1] ACCESSORIES (MOTOR) [1] PART NO. 部品番号名称 NAME 802094 位置検出器 POSITION DETECTOR 802095 押しボタンスイッチ(単相用) PUSHBUTTON SWITCH(1-PHASE) 802096 押しボタンスイッチ(三相用) PUSHBUTTON SWITCH(3-PHASE) 802102 押しボタンスイッチ(海外単相用) PUSHBUTTON SWITCH(1-PHASE FOR OVERSEAS) ■付属品(モーター関係)[2] ACCESSORIES (MOTOR) [2] 名称 NAME 数量(QT.) 防振ゴム CUSHION RUBBER 3 モーター取り付けボルト BOLT 3 ナット NUT 3 座金 WASHER 3 バネ座金 SPRING WASHER 3 プーリーカバー A PULLEY COVER A 1 取り付けネジ SCREW 2 座金 WASHER 2 防振座金 CUSHION RUBBER WASHER 2 プーリーカバー B PULLEY COVER B 1 取り付けネジ SCREW 2 座金 WASHER 2 ピットマンロッド(組) PITMAN ROD,COMPLETE 1 テーブル加工図 SCHEMATIC DIAGRAM FOR TABLE 1 ■付属品(位置検出器関係) ACCESSORIES (POSITION DETECTOR) 六角レンチ ALLEN KEY DRIVER 1 ■付属品(押しボタンスイッチ関係) ACCESSORIES (PUSHBUTTON SWITCH) 取り付けネジ SCREW 2 ステープル STAPLE 7 ■付属品(制御装置関係) ACCESSORIES (CONTROL UNIT) 短絡コネクタ SHORT CIRCUIT CONNECTOR 1 12Pコネクター一式 12P CONNECTOR 1 jintex.in

Page 35 — 三菱ミストモーター仕様一覧表(2)

Pegasus W500 (44 pages) parts on page 35
Part number	Part name	Qty
802044A91	W500/UT (上下糸切り)	110
802044E91	W500/UT (下糸切り)	110
802050A91	W500/UT (上下糸切り)	220
802050D91	W500/UT (下糸切り)	220
802050G91	W500/UT (上下糸切り)	110/220
802050191	W500/UT (下糸切り)	110/220
802051A91	W500/UT (上下糸切り)	230
802051-91	W500/UT (下糸切り)	230
802051C91	W500/UT (上下糸切り)	240

三菱ミストモーター仕様一覧表(2) 国名電圧(V) 周波数(Hz) 品番 W500/UT (上下糸切り) 802044A91 W500/UT (下糸切り) 802044E91 W500/UT (上下糸切り) 802050A91 W500/UT (下糸切り) 802050D91 W500/UT (上下糸切り) 802050G91 W500/UT (下糸切り) 802050191 W500/UT (上下糸切り) 802051A91 W500/UT (下糸切り) 802051-91 グアテマラ 110 60 コスタリカベネズエライランイラクインドウルグアイエチオピアケニアソ連タンザニアトルコチュニジアボリビアレバノンエジプトニュージーランドオーストラリアキプロスクウェートシンガポールフィジー 110/220 230 240 LF-PSA-***-W LF-PSA-***-C LF-PSA-***-W LF-PSA-***-C SW1 SW1 SW1 SW1 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 C± C1 C2 A C± C1 C2 A C± C1 C2 A C± C1 C2 A ON OFF ON OFF ON OFF ON OFF ISW CCH AW +1 +2 LKB HBK ISW CCH AW +1 +2 LKB HBK ISW CCH AW +1 +2 LKB HBK ISW CCH AW +1 +2 LKB HBK 8 7 6 5 8 7 6 5 8 7 6 5 8 7 6 5 NEEDLE POST CONTROL TYPE LF-PSA VOLT 100-110 200-220 SERIAL ML-ANNO SI VRA, MALAYSIA jintex.in

Page 37 — 上・下糸切り用バサマーモーター仕様一覧表

Pegasus W500 (44 pages) parts on page 37
Ref	Part number	Part name	Qty
60	802077A91	日本	100
60	802078A91	韓国	200
60	802080A91*	コロンビア	110
60	802081A91*	台湾	220
50	802079A91*	アメリカ合衆国	110~120
50	802081A91*	カナダ	220
50	802080A91	フィリピン	220
50	802080A91	アルゼンチン	220
50	802080A91	タイ	220
50	802080A91	パラグアイ	220
50	802080A91	中国	220
50	802080A91	チリ	220
50	802080A91	西ドイツ	220
50	802080A91	ポルトガル	220
50	802080A91	香港	220
50	802080A91	オランダ	220
50	802080A91	フィンランド	220
50	802080A91	南アフリカ	220
50	802080A91	イギリス	220
50	802080A91	フランス	220
50	802080A91	ドミニカ	220
60	802080A91	グアテマラ	110
60	802079A91	ベネズエラ	110
60	802080A91	コスタリカ	110
60	802080A91	イラン	220
60	802080A91	イラク	220
60	802080A91	インド	220
60	802080A91	ウルグアイ	110~120
60	802080A91	エチオピア	220
60	802080A91	ケニア	220
60	802080A91	ソ連	220
60	802080A91	タンザニア	220
60	802080A91	トルコ	220
60	802080A91	ベトナム	220
60	802080A91	ギリシャ	220
60	802080A91	スペイン	220
60	802080A91	モロッコ	220
60	802080A91	カメルーン	220
60	802080A91	ペルー	220
60	802080A91	ベイルート	220
60	802080A91	インドネシア	220
60	802080A91	シリア	220
60	802080A91	チュニジア	230
60	802080A91	ボリビア	230
60	802080A91	レバノン	230
60	802080A91	エジプト	230
60	802080A91	スリランカ	230
60	802080A91	ニュージーランド	240
60	802080A91	オーストラリア	240
60	802080A91	キプロス	240
60	802080A91	クウェート	240
60	802080A91	シンガポール	240
60	802080A91	フィジー	240

上・下糸切り用バサマーモーター仕様一覧表周波数 (Hz) 単相 100 電圧(V) 三相 200 モーター部品番号単相三相 802077A91 802078A91 60 60 802080A91* 802081A91* 60 60 802079A91* 802081A91* 50 50 802080A91 802081A91 50 50 802080A91 802080A91 50 50 60 50 110 220 110 220 110~120 220 220 220 230 240 50/60 50 50 50 50 国名グアテマラベネズエラコスタリカ日本韓国コロンビア台湾アメリカ合衆国カナダフィリピンアルゼンチンタイパラグアイ中国チリ西ドイツポルトガル香港オランダフィンランド南アフリカイギリスフランスドミニカスリランカニュージーランドオーストラリアキプロスクウェートシンガポールフィジーイランイラクインドウルグアイエチオピアケニアソ連タンザニアトルコベトナムギリシャスペインモロッコカメルーンペルーベイルートインドネシアシリアチュニジア", "ボリビアレバノンエジプト出荷時の設定は230, 240V用になっています。220V地域(表中の*印)で使用する場合ばボックス後面のスイッチを切り替えて下さい。 jinte.in

Page 39 — SPECIFICATIONS FOR UT MOTOR [2] (MITSUBISHI L MOTOR)

Pegasus W500 (44 pages) parts on page 39
Ref	Part number	Part name	Qty
	802044A91	W500/UT Bottom cover thread trimmer
	802034A91	W500/UT Top and Bottom cover thread trimmer
	802050M91	W500/UT Top and Bottom cover thread trimmer
	802050Q91	W500/UT Top and Bottom cover thread trimmer
	802051K91	W500/UT Top and Bottom cover thread trimmer
	802051J91	W500/UT Top and Bottom cover thread trimmer
	802044E91	W500/UT Top and Bottom cover thread trimmer
	802050D91	W500/UT Top and Bottom cover thread trimmer
	802050C91	W500/UT Top and Bottom cover thread trimmer
	802051D91	W500/UT Top and Bottom cover thread trimmer
	802051C91	W500/UT Top and Bottom cover thread trimmer
	802050-91	W500/UT Top and Bottom cover thread trimmer
	802050-91	W500/UT Top and Bottom cover thread trimmer
	802051A91	W500/UT Top and Bottom cover thread trimmer
	802051-91	W500/UT Top and Bottom cover thread trimmer

SPECIFICATIONS FOR UT MOTOR [2] (MITSUBISHI L MOTOR) NEEDLE POS CONTROL TYPE LF-PS A VOLT. 100-110 200-220 50-60 SERIAL (Bottom cover thread trimmer) LF-PSA-W SW1 1 2 3 4 ISW CCH AW +1 +2 LKB HBK ON OFF (Angled Seams) LF-PSA-C SW1 1 2 3 4 ISW CCH AW +1 +2 LKB HBK ON OFF Nation Voltage (V) Frequency (Hz) W500/UT Bottom cover thread trimmer W500/UT Top and Bottom cover thread trimmer 802044A91 802034A91 802050M91 802050Q91 802051K91 802051J91 GUATEMALA COSTA RICA VENEZUELA IRAN IRAQ INDIA URUGUAY ETHIOPIA KENYA USSR TANZANIA TURKEY NIGERIA VIET-NAM GREECE SPAIN MOROCCO CAMEROON PERU (BEIRUT) INDONESIA SYRIA TUNISIA BOLIVIA LEBANON EGYPT SRI LANKA NEW ZEALAND AUSTRALIA CYPRUS KUWAIT SINGAPORE PIJI 1-phase 60 110 220 110/220 230 240 50 60 50 50 50 802044E91 802050D91 802050C91 802051D91 802051C91 802050-91 802050-91 802051A91 802051-91 jintex.in 07

Page 40 — SPECIFICATIONS FOR UNDER THREAD TRIMMER MOTOR (PANA-SERVO MOTOR)

Pegasus W500 (44 pages) parts on page 40
Ref	Part number	Part name	Qty
	802077-91	802078-91
	802079-91	802081-91
	802079-91	802081-91
	802079-91	802081-91
	802081B91	110~120
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91
	802080-91	802080-91

SPECIFICATIONS FOR UNDER THREAD TRIMMER MOTOR (PANA-SERVO MOTOR) Nation Voltage (V) Frequency (Hz) Part number of the motor 1-phase 3-phase GUATEMALA 100 60 802077-91 802078-91 COSTA RICA 200 802079-91 802081-91 VENEZUELA IRAN 110 60 802079-91 802081-91 IRAQ INDIA URUGUAY TRINIDAD AND TOBAGO 220 110~120 802081B91 ETHIOPIA UNITED STATES OF AMERICA KENYA CANADA USSR PHILIPPINES TANZANIA ARGENTINA TURKEY THAILAND NIGERIA PARAGUAY GREECE POLAND VIET-NAM CHILE SPAIN CHINA MOROCCO WEST GERMANY CAMEROON PORTUGAL PERU HONG KONG (BEIRUT) NETHERLANDS INDONESIA FINLAND SYRIA SOUTH AFRICA TUNISIA ENGLAND BOLIVIA FRANCE LEBANON DOMINICAN REPUBLIC EGYPTY SRI LANKA 110W 50 802080-91 802080-91 NEW ZEALAND 220V 50 802080-91 802080-91 AUSTRALIA 230 50 802080-91 CYPRUS KUWAIT 240 50 802080-91 SINGAPORE FIJI Each single motor can operate on either of the single-phase 220V and 240V and is factory-set for use in 220V and 240V areas. To set up the machine for use in 110V areas, take the switch on the switch on the rear side of the box. jintex.in

Part Books

Search

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	27	27
	28	28
	29	29
	30	30
	31	31

Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
17	17	17
18	18	18
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24

Ref	Part number	Part name	Qty
	21	21
	20	20
	22	22
	17	17
	18	18
	19	19
	9	9
	4	4
	8	8
	6	6
	7	7
	10	10
	5	5
	1	1
	2	2
	3	3
	14	14
	13	13
	15	15
	16	16
	11	11
	23	23
	24	24
	12	12

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	27	27
	28	28
	29	29
	30	30
	31	31

Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
17	17	17
18	18	18
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24

Ref	Part number	Part name	Qty
	21	21
	20	20
	22	22
	17	17
	18	18
	19	19
	9	9
	4	4
	8	8
	6	6
	7	7
	10	10
	5	5
	1	1
	2	2
	3	3
	14	14
	13	13
	15	15
	16	16
	11	11
	23	23
	24	24
	12	12

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	27	27
	28	28
	29	29
	30	30
	31	31

Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
17	17	17
18	18	18
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24

Ref	Part number	Part name	Qty
	21	21
	20	20
	22	22
	17	17
	18	18
	19	19
	9	9
	4	4
	8	8
	6	6
	7	7
	10	10
	5	5
	1	1
	2	2
	3	3
	14	14
	13	13
	15	15
	16	16
	11	11
	23	23
	24	24
	12	12
