Pegasus W600 — Part Book

Pegasus W600 — parts catalog

Page 1 (cover): This is the cover page for the W600 Cylinderbed Interlock Stitch Machines Parts Catalog, featuring the Pegasus logo and website.
Page 2 (text): This page contains introductory information about the parts catalog, including its scope, organization, and how to order parts, followed by a list of machine models covered by the W664 Series.
Page 3 (toc): This page contains the Table of Contents for the parts catalog, listing various machine mechanisms, parts, and devices with corresponding page numbers.
Page 4 (diagram): This page displays a diagram of various machine components, including covers, fasteners, and internal parts, with corresponding reference numbers for identification.
Page 6 (diagram): This page displays a diagram of various machine components, including screws, covers, and brackets, with reference numbers and some model applicability notes.
Page 7 (parts_list): This page lists parts for Cover (1), including part numbers, descriptions, and quantities.
Page 8 (diagram): This page displays a diagram of various machine components, including screws, plates, and brackets, with reference numbers and some model exclusions noted.
Page 9 (parts_list): This page lists parts for COVER(2) with part numbers, descriptions, and quantities.
Page 10 (diagram): This page displays a diagram of various machine components, including shafts, pulleys, belts, and fasteners, with corresponding reference numbers for identification.
Page 11 (parts_list): This page lists parts for the Crankshaft Drive Mechanism, including crankshafts, screws, rods, bolts, bushings, gears, fans, pulleys, and timing belts, with their corresponding part numbers and quantities.
Page 12 (diagram): This page displays a diagram of various machine parts, including screws, shafts, couplings, and pulleys, with reference numbers and some part numbers indicated.
Page 13 (parts_list): This page lists parts for the ARM SHAFT MECHANISM, including part numbers, descriptions, and quantities.
Page 16 (diagram): This page displays a diagram of various machine parts, including a lever assembly, bearings, shafts, and fasteners, with reference numbers for each component.
Page 17 (parts_list): This page lists parts for the LOOPER DRIVE MECHANISM, including part numbers, descriptions, and quantities.
Page 18 (diagram): This page displays a diagram of various machine parts, including bearings, shafts, levers, springs, and fasteners, each identified by a reference number.
Page 19 (parts_list): This page lists parts for the Feed Mechanism (1), including part numbers, descriptions, and quantities.
Page 20 (diagram): This page displays a diagram of various machine parts, including brackets, shafts, and fasteners, with reference numbers and some part numbers indicated.

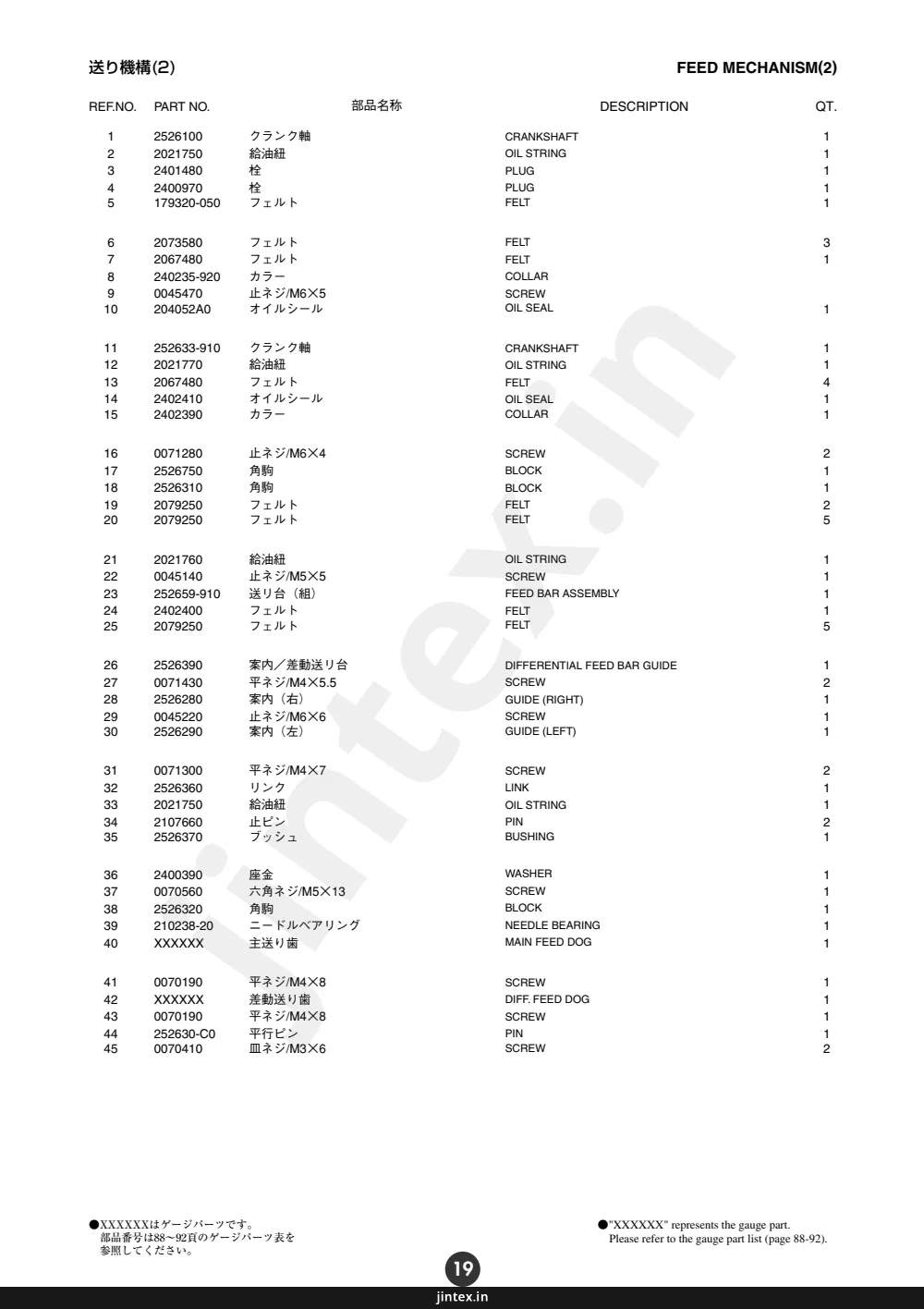

Page 21 (parts_list): This page lists parts for the FEED MECHANISM(2) with part numbers, descriptions, and quantities.
Page 22 (diagram): This page displays a diagram of various mechanical components, including levers, shafts, springs, bearings, and fasteners, labeled with reference numbers from 1 to 35.
Page 23 (parts_list): This page lists parts for the FEED MECHANISM(3) with part numbers, descriptions, and quantities.
Page 24 (diagram): This page displays a diagram of various sewing machine components, including levers, springs, screws, and brackets, each identified by a reference number.
Page 25 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, descriptions, and quantities.
Page 26 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 24. It also includes a note indicating that parts W664-08,30,33,34,35,81 are packed in accessory for specific models.
Page 27 (parts_list): This page lists parts for the Spreader Mechanism, including part numbers, descriptions, and quantities.
Page 28 (diagram): This page displays a diagram of sewing machine parts, including needles, thread guides, and various components labeled with reference numbers.
Page 29 (parts_list): This page lists parts for the Thread Tension Mechanism, including part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays a diagram of various sewing machine parts, including screws, levers, and brackets, with reference numbers and some part numbers indicated.
Page 31 (parts_list): This page lists parts for the Needle & Spreader Thread Handling mechanism, including part numbers, descriptions, and quantities.
Page 32 (diagram): This page displays a diagram of various sewing machine components, including screws, levers, springs, and other mechanical parts, each identified by a reference number.
Page 33 (parts_list): This page lists parts for the LOOPER THREAD HANDLING section, including part numbers, descriptions, and quantities.
Page 34 (diagram): This page displays a diagram of various machine components, including hoses, fittings, and mounting hardware, with numbered references for each part.
Page 35 (parts_list): This page lists parts for the lubrication mechanism (1), including part numbers, descriptions, and quantities.
Page 36 (diagram): This page displays a diagram of various machine components, including gears, shafts, screws, and a filter assembly, with reference numbers for each part.
Page 37 (parts_list): This page lists parts for the Lubrication Mechanism (2) with part numbers, descriptions, and quantities.
Page 38 (diagram): This page displays a diagram of various machine components, including brackets, screws, pins, and covers, with reference numbers for each part.
Page 39 (parts_list): This page lists parts for the HR DEVICE, including silicone oil reservoirs, caps, pins, screws, felt, tubes, oil strings, and plugs, with their corresponding part numbers and quantities.
Page 40 (diagram): This page displays diagrams of various machine parts, including screws, brackets, and covers, with reference numbers and quantities indicated.
Page 41 (parts_list): This page lists installation parts with their reference numbers, part numbers, descriptions, and quantities. It includes items like cushion rubber, nuts, bolts, screws, washers, and belt covers.
Page 42 (diagram): This page displays a diagram of sewing machine parts, including spools, rods, and mounting hardware, with reference numbers for each component.
Page 43 (parts_list): This page lists parts for a thread stand, including part numbers, descriptions, and quantities.
Page 44 (diagram): This page displays a diagram of machine parts for models W664-01, W664-01E, and W664-01G, with numbered components and associated part numbers.
Page 45 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.

Page 1

W600 Cylinderbed Interlock Stitch Machines シリンダーベッド偏平縫いミシン Parts Catalog PEGASUS ® jintex.in

Page 2 — 掲載機種 (Models covered) W664 Series

Pegasus W600 parts on page 2
Ref	Part number	Part name	Qty
	W664-01EB,01GB,01HB,01MC	W664-01EB,01GB,01HB,01MC
	W664-02GB	W664-02GB
	W664-03FB,03FC,03GB,03GC,03KB,03LB,03MC	W664-03FB,03FC,03GB,03GC,03KB,03LB,03MC
	W664-05BA,05BB,05MC	W664-05BA,05BB,05MC
	W664-08AB,08AC,08BB,08BC,08DB,08EC,08HB,08MB,08MC,08NC	W664-08AB,08AC,08BB,08BC,08DB,08EC,08HB,08MB,08MC,08NC
	W664-30AB,30AC	W664-30AB,30AC
	W664-32AB,32BB,32AC,32BC,32DB,32DC,32EC	W664-32AB,32BB,32AC,32BC,32DB,32DC,32EC
	W664-33AB,33BB,33AC,33BC	W664-33AB,33BB,33AC,33BC
	W664-34AB,34AC	W664-34AB,34AC
	W664-35AB,35BB,35AC,35BC,35DC,35NB,35MC,35NC	W664-35AB,35BB,35AC,35BC,35DC,35NB,35MC,35NC
	W664-71AB,71AC	W664-71AB,71AC
	W664-81AB,AC	W664-81AB,AC

パーツカタログの見方このパーツカタログは、2002年3月製造中のW600シリーズのミシンを次の要領で編集しています。 2~87頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。パーツリストの部品番号の表記がXXXXXXの部品は、特定の形式 (サブクラス) にのみ使用されているゲージパーツで、形式によって変わります。形式ごとの部品番号はゲージパーツ表 (88~92頁) に一括して記載しています。巻末には部品番号インデックスを記載し、部品番号だけでなく、その図解・名称などが容易に引き出せます。部品を御注文いただく時は、部品番号を明示してください。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください。 INTRODUCTION This parts catalog covers the W600 series machine manufactured in March, 2002. The components of W600 series are arranged according to the mechanism on pages 2-87. The illustrations are on left pages and the part numbers on right pages. The illus-trated part and its part number are assigned the same ref-erence number. "XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 88-92). The index of part numbers are listed at the back of this book for quick reference. To place an order for any part, please specify the part number. Note that the contents of this book are subject to change without notice. 掲載機種 (Models covered) W664 Series W664-01EB,01GB,01HB,01MC W664-02GB W664-03FB,03FC,03GB,03GC,03KB,03LB,03MC W664-05BA,05BB,05MC W664-08AB,08AC,08BB,08BC,08DB,08EC,08HB,08MB,08MC,08NC W664-30AB,30AC W664-32AB,32BB,32AC,32BC,32DB,32DC,32EC W664-33AB,33BB,33AC,33BC W664-34AB,34AC W664-35AB,35BB,35AC,35BC,35DC,35NB,35MC,35NC W664-71AB,71AC W664-81AB,AC jintex.in

Page 3

目次頁アームベッド機構 2~3 カバー機構(1) 4~5 カバー機構(2) 6~7 下軸機構 8~9 上軸機構 10~11 針棒・針受機構 12~13 ルーバー機構 14~15 送り機構(1) 16~17 送り機構(2) 18~19 送り機構(3) 20~21 押エ機構 22~23 飾り振り機構 24~25 糸調子機構 26~27 針棒、飾り糸機構 28~29 下糸繰り機構 30~31 給油機構(1) 32~33 給油機構(2) 34~35 H.R.装置 36~37 据付付属品 38~39 糸立台 40~41 専用付属品(1) W664-01 42~43 専用付属品(2) W664-02 44~45 専用付属品(3) W664-03 46~47 専用付属品(4) W664-05/FT240,240A 48~49 専用付属品(5) W664-08 50~51 専用付属品(6) W664-30,32,33,34,35 52~53 専用付属品(7) W664-30 54~55 専用付属品(8) W664-32 56~57 専用付属品(9) W664-33A/FT221/FT241,33B/FT222/FT242A 58~59 専用付属品(10) W664-34,35 60~61 専用付属品(11) W664-71 62~63 専用付属品(12) W664-81 64~65 専用付属品(13) W664-01M,03M,05M,08M,08N,35M,35N 66~67 FT装置 W664-05,33 68~69 FT装置(1) W664-33 70~71 FT装置(2) W664-33 72~73 FT装置(3) W664-34A,35A,35B 74~75 布張りローラー装置(1) W664-30,34A 76~77 布張りローラー装置(2) W664-32 78~79 布張りローラー装置(3) W664-33 80~81 ゴム付装置 W664-33 82~83 RP装置(1) 84~85 RP装置(2) 86~87 ゲージパーツ表 88~92 部品番号インデックス 94~97 TABLE OF CONTENTS page MACHINE BED FRAME 2~3 COVER (1) 4~5 COVER (2) 6~7 CRANKSHAFT DRIVE MECHANISM 8~9 ARM SHAFT MECHANISM 10~11 NEEDLE BAR/GUARD MECHANISM 12~13 LOOPER DRIVE MECHANISM 14~15 FEED MECHANISM (1) 16~17 FEED MECHANISM (2) 18~19 FEED MECHANISM (3) 20~21 PRESSER FOOT MECHANISM 22~23 SPREADER MECHANISM 24~25 THREAD TENSION MECHANISM 26~27 NEEDLE & SPREADER THREAD HANDLING 28~29 LOOPER THREAD HANDLING MECHANISM 30~31 LUBRICATION MECHANISM (1) 32~33 LUBRICATION MECHANISM (2) 34~35 H.R. DEVICE 36~37 INSTALLATION PARTS 38~39 THREAD STAND 40~41 SPECIFIC PARTS (1) W664-01 42~43 SPECIFIC PARTS (2) W664-02 44~45 SPECIFIC PARTS (3) W664-03 46~47 SPECIFIC PARTS (4) W664-05/FT240,240A 48~49 SPECIFIC PARTS (5) W664-08 50~51 SPECIFIC PARTS (6) W664-30,32,33,34,35 52~53 SPECIFIC PARTS (7) W664-30 54~55 SPECIFIC PARTS (8) W664-32 56~57 SPECIFIC PARTS (9) W664-33A/FT221/FT241,33B/FT222/FT242A 58~59 SPECIFIC PARTS (10) W664-34,35 60~61 SPECIFIC PARTS (11) W664-71 62~63 SPECIFIC PARTS (12) W664-81 64~65 SPECIFIC PARTS (13) W664-01M,03M,05M,08M,08N,35M,35N 66~67 FT DEVICE W664-05,33 68~69 FT DEVICE (1) W664-33 70~71 FT DEVICE (2) W664-33 72~73 FT DEVICE W664-34A,35A,35B 74~75 FABRIC TENSIONER DEVICE (1) W664-30,34A 76~77 FABRIC TENSIONER DEVICE (2) W664-32 78~79 FABRIC TENSIONER DEVICE (3) W664-33 80~81 ELASTIC ATTACHING DEVICE W664-33 82~83 RP DEVICE (1) 84~85 RP DEVICE (2) 86~87 GAUGE PARTS LIST 88~92 PART NUMBER INDEX 94~97 1 jintex.in

Page 4

Pegasus W600 parts on page 4
Ref	Part number	Part name	Qty
	1	COVER
	2	BOLT
	3	WASHER
	4	PLUG
	5	SEAL
	6	COVER
	7	COVER
	8	SEAL
	9	COVER
	10	SCREW
	11	PLUG
	12	SPRING
	13	RING
	14	SPRING
	15	SPRING
	16	COVER
	17	COVER
	18	COVER
	19	COVER
	20	PIN
	21	COVER
	22	SCREW
	23	BRACKET
	24	SCREW
	25	WASHER
	26	SCREW
	27	SCREW
	28	COVER
	29	SCREW
	30	SEAL
	31	COVER
	32	COVER
	33	COVER
	34	COVER
	35	COVER

2 jintex.in

Page 6

Pegasus W600 parts on page 6
Ref	Part number	Part name
1	1	COVER
2	2	COVER
3	3	COVER
4	4	BRACKET
5	5	SCREW
6	6	COVER
7	7	CAP
8	8	BRACKET
9	9	SCREW
10	10	WASHER
11	11	SCREW
12	12	SCREW
13	13	SCREW
14	14	BRACKET
15	15	SCREW
16	16	SCREW
17	17	SCREW
18	18	BRACKET
19	19	SCREW
20	20	COVER
21	21	COVER
22	22	PIN
23	23	SCREW
24	24	BRACKET
25	25	SCREW
26	26	BRACKET
27	27	SCREW
28	28	SCREW
29	29	BRACKET
30	30	SCREW
31	31	WASHER
32	32	PLATE
33	33	SCREW
34	34	WASHER
35	35	BRACKET
36	36	BRACKET
37	37	BRACKET
38	38	SCREW
39	39	WASHER
40	40	BRACKET
41	41	SCREW
42	42	WASHER
43	43	BRACKET
44	44	COVER

W664-30,32A,34,81を除く Except W664-30,32A,34,81 13 11 12 5 2 3 14 W664-01M,03M,05M,08M,09N,35M,35Nを除く Except W664-01M,03M,05M,08M,09N,35M,35N 35 39 38 37 41 42 36 40 MD・LG 付を除く Except machine with MD/LG W664-01M,03M,05M,08M,09N,35M,35Nを除く Except W664-01M,03M,05M,08M,09N,35M,35N 15 8 6 9 7 10 30 31 26 27 28 29 32 34 33 W664-05を除く Except W664-05 4 jintex.in 44 1 附属品に棚入 Packed in accessory 16 17 20 21 43 18 19 24 23 22 25

Page 7 — カバー機構(1)

Pegasus W600 parts on page 7
Ref	Part number	Part name	Qty
	250150-PD0	アームカバー(上)
	2402261	栓
	179107-050	オイル窓
	2500190	Oリング
	007021A0	平ネジ/M4×12
	250151BTD0	アームカバー(左)
	0052420	平ネジ/H11×5
	2501530	Oリング
	007021A0	平ネジ/M4×12
	2402630	座金
	2501540	アームカバー(後)
	2501550	ガスケット
	0070520	平ネジ/M6×10
	250224A0	針棒ガード
	007019A0	平ネジ/M4×8
	250156-TB0	プーリーカバー
	0070750	平ネジ/M5
	2501590	風案内
	0070790	平ネジ/M5×6
	250234-TD0	下糸道カバー
	007019A0	平ネジ/M4×8
	2501810	エキセントリックピン
	0045430	止ネジ/M4×4
	2100250	振動止メ
	007022A0	平ネジ/M4×14
	2502550	ブラケット
	007020A0	平ネジ/M4×10
	3034480	座金
	2502560	ブラケット
	0070660	段付ネジ/M4
	2103070	波板座金
	2502570	アイガード
	0070090	平ネジ/M3×5
	2028750	座金
	250231A910	糸繰りガード(組)
	2502250	糸繰りガード
	2502260	フィンガーガード
	0070180	平ネジ/M4×6
	3034480	座金
	250227A0	ブラケット
	0070180	平ネジ/M4×6
	3034480	座金
	0070520	平ネジ/M6×10
	9A31260	シール

カバー機構(1) COVER(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250150-PD0 アームカバー(上) ARM COVER (TOP) 1 2 2402261 栓 PLUG 1 3 179107-050 オイル窓 OIL SIGHT WINDOW 1 4 2500190 Oリング O RING 1 5 007021A0 平ネジ/M4×12 SCREW 7 6 250151BTD0 アームカバー(左) ARM COVER (LEFT) 1 7 0052420 平ネジ/H11×5 SCREW 1 8 2501530 Oリング O RING 1 9 007021A0 平ネジ/M4×12 SCREW 4 10 2402630 座金 WASHER 1 11 2501540 アームカバー(後) ARM COVER (REAR) 1 12 2501550 ガスケット GASKET 1 13 0070520 平ネジ/M6×10 SCREW 6 14 250224A0 針棒ガード NEEDLE BAR GUARD 1 15 007019A0 平ネジ/M4×8 SCREW 2 16 250156-TB0 プーリーカバー PULLEY COVER 1 17 0070750 平ネジ/M5 SCREW 2 18 2501590 風案内 AIR GUIDE 1 19 0070790 平ネジ/M5×6 SCREW 2 20 250234-TD0 下糸道カバー LOOPER THREAD GUIDE COVER 1 21 007019A0 平ネジ/M4×8 SCREW 1 22 2501810 エキセントリックピン ECCENTRIC PIN 1 23 0045430 止ネジ/M4×4 SCREW 1 24 2100250 振動止メ CUSHION 2 25 007022A0 平ネジ/M4×14 SCREW 2 26 2502550 ブラケット BRACKET 1 27 007020A0 平ネジ/M4×10 SCREW 2 28 3034480 座金 WASHER 1 29 2502560 ブラケット BRACKET 1 30 0070660 段付ネジ/M4 SCREW 1 31 2103070 波板座金 WASHER 1 32 2502570 アイガード EYE GUARD 1 33 0070090 平ネジ/M3×5 SCREW 2 34 2028750 座金 WASHER 1 35 250231A910 糸繰りガード(組) THREAD TAKE-UP GUARD ASSEMBLY 1 36 2502250 糸繰りガード THREAD TAKE-UP GUARD 1 37 2502260 フィンガーガード FINGER GUARD 1 38 0070180 平ネジ/M4×6 SCREW 2 39 3034480 座金 WASHER 2 40 250227A0 ブラケット BRACKET 1 41 0070180 平ネジ/M4×6 SCREW 2 42 3034480 座金 WASHER 2 43 0070520 平ネジ/M6×10 SCREW 2 44 9A31260 シール SEAL 1 5 jintex.in

Page 8

Pegasus W600 parts on page 8
Ref	Part number	Part name
7	W664-32	Screw
10	W664-32	Screw
8	W664-05,32,33,34,35	Screw
19	W664-34,35	Screw
13	W664-32	Screw
20	W664-32	Screw
18	W664-32	Screw

7 6 W664-32 を除く Except W664-32 10 9 8 W664-05,32,33,34,35を除く Except W664-05,32,33,34,35 11 12 14 W664-34,35を除く Except W664-34,35 19 21 20 22 13 W664-32を除く Except W664-32 17 15 16 23 24 6 jintex.in

Page 9 — COVER(2)

Pegasus W600 parts on page 9
Ref	Part number	Part name	Qty
	2501600	上蓋
	2501610	ガスケット
	0070820	平ネジ M4×8
	2501800	板バネ
	0070820	平ネジ M4×8
	250162-PD0	平カバー
	0070200	平ネジ M4×10
	2501680	針板ブラケット
	2100250	振動止メ
	0070200	平ネジ M4×10
	2501760	板バネ
	007017A0	平ネジ M4×5
	250280-PD0	横カバー
	007024A0	平ネジ M4×18
	250200-9P0	蓋(組)/横カバー
	2501730	平行ピン
	2501740	ガスケット
	0070820	平ネジ M4×8
	2501750	クロスプレート
	007018A0	平ネジ M4×6
	2501810	エキセンピン
	0045370	止ネジ M4×5
	2402280	栓
	2501830	カバー(HR油除け)

COVER(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2501600 上蓋 TOP COVER 1 2 2501610 ガスケット GASKET 1 3 0070820 平ネジ M4×8 SCREW 8 4 2501800 板バネ FLAT SPRING 1 5 0070820 平ネジ M4×8 SCREW 1 6 250162-PD0 平カバー BED COVER 1 7 0070200 平ネジ M4×10 SCREW 3 8 2501680 針板ブラケット NEEDLE PLATE BRACKET 1 9 2100250 振動止メ CUSHION 1 10 0070200 平ネジ M4×10 SCREW 2 11 2501760 板バネ FLAT SPRING 1 12 007017A0 平ネジ M4×5 SCREW 2 13 250280-PD0 横カバー SIDE COVER 1 14 007024A0 平ネジ M4×18 SCREW 4 15 250200-9P0 蓋(組)/横カバー COVER PLATE ASSEMBLY 1 16 2501730 平行ピン PIN 1 17 2501740 ガスケット GASKET 1 18 0070820 平ネジ M4×8 SCREW 2 19 2501750 クロスプレート CLOTH PLATE 1 20 007018A0 平ネジ M4×6 SCREW 2 21 2501810 エキセンピン ECCENTRIC PIN 1 22 0045370 止ネジ M4×5 SCREW 1 23 2402280 栓 PLUG 1 24 2501830 カバー(HR油除け) COVER 1 7 jintex.in

Page 10

Pegasus W600 parts on page 10
Ref	Part number	Part name	Qty
	1	SHAFT
	2	SCREW
	3	SHAFT
	4	SCREW
	5	COLLAR
	6	BRACKET
	7	BOLT
	8	LINKAGE
	9	BOLT
	10	SHAFT
	11	PULLEY
	12	PULLEY
	13	SCREW
	14	SCREW
	15	SCREW
	16	PULLEY
	17	SHAFT
	18	COLLAR
	19	PULLEY
	20	SCREW
	21	PULLEY
	22	PULLEY
	23	SCREW
	24	SCREW
	25	SCREW
	26	BOLT
	27	BELT

8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus W600 parts on page 11
Ref	Part number	Part name	Qty
	2505510	下軸
	0070360	平ネジ/M4×6
	250554-920	クランク軸
	0071280	止ネジ/M6×4
	250555-910	クランク軸(組)
	210091-920	ロッド
	0053760	平ネジ/C4×12.5
	252056-920	クランク
	0045340	六角穴ボルト/M6×14
	250557-910	軸受(ブッシュ)
	0045470	止ネジ/M6×5
	250529A910	軸受(ブッシュ)
	0045470	止ネジ/M6×5
	250545-910	ギヤ(下)
	0045470	止ネジ/M6×5
	250530-910	軸受(ブッシュ)
	0045550	止ネジ/M6×8
	0045470	止ネジ/M6×5
	2505140	止メ板
	0070820	平ネジ/M4×8
	2505560	ファン
	2505610	プーリー
	0045410	止ネジ/M6×8
	0045560	止ネジ/M6×10
	2401260	座金
	0045000	六角穴ボルト/M5×10
	206050C0	タイミングベルト

下軸機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2505510 下軸 CRANKSHAFT 1 2 0070360 平ネジ/M4×6 SCREW 1 3 250554-920 クランク軸 CRANKSHAFT 1 4 0071280 止ネジ/M6×4 SCREW 2 5 250555-910 クランク軸(組) CRANKSHAFT ASSEMBLY 1 6 210091-920 ロッド CONNECTION 1 7 0053760 平ネジ/C4×12.5 SCREW 4 8 252056-920 クランク CRANK 1 9 0045340 六角穴ボルト/M6×14 BOLT 1 10 250557-910 軸受(ブッシュ) BUSHING 1 11 0045470 止ネジ/M6×5 SCREW 2 12 250529A910 軸受(ブッシュ) BUSHING 1 13 0045470 止ネジ/M6×5 SCREW 2 14 250545-910 ギヤ(下) GEAR (LOWER) 1 15 0045470 止ネジ/M6×5 SCREW 4 16 250530-910 軸受(ブッシュ) BUSHING 1 17 0045550 止ネジ/M6×8 SCREW 1 18 0045470 止ネジ/M6×5 SCREW 1 19 2505140 止メ板 SET PLATE 1 20 0070820 平ネジ/M4×8 SCREW 2 21 2505560 ファン FAN 1 22 2505610 プーリー MACHINE PULLEY 1 23 0045410 止ネジ/M6×8 SCREW 1 24 0045560 止ネジ/M6×10 SCREW 1 25 2401260 座金 WASHER 1 26 0045000 六角穴ボルト/M5×10 BOLT 1 27 206050C0 タイミングベルト TIMING BELT 1 9 jintex.in

Page 12

Pegasus W600 parts on page 12
Ref	Part number	Part name	Qty
	W664-01G,03L,30,32,33,34,35,81	1
	W664-01G,03L,30,32,33,34,35,81	7

1 W664-01G,03L,30,32,33, 34,35,81 を除く Except W664-01G,03L,30, 32,33,34,35,81 7 W664-01G,03L,30,32,33, 34,35,81 を除く Except W664-01G,03L,30, 32,33,34,35,81 10 jinttex.in

Page 13 — ARM SHAFT MECHANISM

Pegasus W600 parts on page 13
Part number	Part name	Qty
250526B910	モーション (組)	1
0070280	平ネジ/M5×10	2
0045920	止ネジ/M6×12	1
0071520	止ネジ/M6×4	1
0071530	止ネジ/M6×6	1
0072680	止ネジ/M8×10	1
250560A0	クランク軸	1
253500-920	ロッド (組)	1
007021A0	平ネジ/M4×12	2
007015A0	平ネジ/M3.5×14	2
253501A920	クランク (組)	1
0045340	六角穴ボルト/M6×14	1
2505240	バランスウエイト	1
0045140	止ネジ/M5×5	2
2505060	継手	1
0045550	止ネジ/M6×8	2
0045470	止ネジ/M6×5	2
2505520	軸	1
250529-910	軸受 (ブッシュ)	1
0045470	止ネジ/M6×5	2
250547A0	ギヤ (上)	1
0045470	止ネジ/M6×5	4
250528-910	軸受 (ブッシュ)	1
0045550	止ネジ/M6×8	1
0045470	止ネジ/M6×5	1
250566-TD0	ハンドホイール	1
0045410	止ネジ/M6×8	1
0045560	止ネジ/M6×10	1
0045010	六角穴ボルト/M5×14	1
2045850	座金	1

上軸機構 REF.NO. PART NO. 1 250526B910 2 0070280 3 0045920 4 0071520 5 0071530 6 0072680 7 250560A0 8 253500-920 9 007021A0 10 007015A0 11 253501A920 12 0045340 13 2505240 14 0045140 15 2505060 16 0045550 17 0045470 18 2505520 19 250529-910 20 0045470 21 250547A0 22 0045470 23 250528-910 24 0045550 25 0045470 26 250566-TD0 27 0045410 28 0045560 29 0045010 30 2045850 部品名称モーション (組) 平ネジ/M5×10 止ネジ/M6×12 止ネジ/M6×4 止ネジ/M6×6 止ネジ/M8×10 クランク軸ロッド (組) 平ネジ/M4×12 平ネジ/M3.5×14 クランク (組) 六角穴ボルト/M6×14 バランスウエイト止ネジ/M5×5 継手止ネジ/M6×8 止ネジ/M6×5 軸軸受 (ブッシュ) 止ネジ/M6×5 ギヤ (上) 止ネジ/M6×5 軸受 (ブッシュ) 止ネジ/M6×8 止ネジ/M6×5 ハンドホイール止ネジ/M6×8 止ネジ/M6×10 六角穴ボルト/M5×14 座金 ARM SHAFT MECHANISM DESCRIPTION MOTION ASSEMBLY SCREW SCREW SCREW SCREW SCREW CRANKSHAFT CONNECTION ASSEMBLY SCREW SCREW CRANK ASSEMBLY BOLT BALANCE WEIGHT SCREW JOINT SCREW SCREW SHAFT BUSHING SCREW GEAR (UPPER) SCREW BUSHING SCREW SCREW HANDWHEEL SCREW SCREW BOLT WASHER QT. 1 2 1 1 1 1 1 1 2 2 1 1 2 1 2 2 1 1 2 1 4 1 1 1 1 1 1 1 11 jintex.in

Page 16

Pegasus W600 parts on page 16
Ref	Part number	Part name	Qty
35	W664-01M,03M,05M,08D,08F,08M,08N,35D,35M,35N	Except W664-01M,03M,05M,08D,08F,08M,08N,35D,35M,35N

35 W664-01M,03M,05M,08D, 08F,08M,08N,35D,35M,35N を除く Except W664-01M,03M,05M,08D, 08F,08M,08N,35D,35M,35N 14 jintex.in

Page 17 — LOOPER DRIVE MECHANISM

Pegasus W600 parts on page 17
Ref	Part number	Part name	Qty
	252036-920	エキセン
	0045470	止ネジ/M6×5
	206172-20	ニードルベアリング
	2520350	ロッド
	252037-910	段付ピン (組)
	0048050	六角ナット/M5
	2400620	座金
	2520390	ルーバー軸案内
	201074A0	振止メ
	2022860	バネ座金
	0055460	平ネジ/C5×10
	2520440	軸
	2402320	座金
	0045240	六角ボルト/M4×10
	2012520	バネ座金
	2402310	座金
	252046-920	レバー
	0045340	六角ボルト/M6×14
	252040-920	ホルダー
	0070210	平ネジ/M4×12
	2520410	座金
	2520420	スライダー
	2520430	ピン
	0045430	止ネジ/M4×4
	252045-920	ホルダー
	0070210	平ネジ/M4×12
	2520410	座金
	2520470	座金
	2520520	ブッシュ
	0045220	止ネジ/M6×6
	252049-910	ブッシュ (組)
	2310110	Oリング
	0045220	止ネジ/M6×6
	2520480	軸
	252053-920	ルーバー台
	0071450	六角ボルト
	2520550	座金
	XXXXXX	ルーバー
	0071290	止ネジ/M4×5
	2401310	圧縮バネ

ルーバー機構 LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 252036-920 エキセン ECCENTRIC 1 2 0045470 止ネジ/M6×5 SCREW 1 3 206172-20 ニードルベアリング NEEDLE BEARING 1 4 2520350 ロッド ROD 1 5 252037-910 段付ピン (組) PIN ASSEMBLY 1 6 0048050 六角ナット/M5 NUT 1 7 2400620 座金 WASHER 1 8 2520390 ルーバー軸案内 LOOPER SHAFT GUIDE 1 9 201074A0 振止メ GUIDE 1 10 2022860 バネ座金 SPRING WASHER 1 11 0055460 平ネジ/C5×10 SCREW 1 12 2520440 軸 SHAFT 1 13 2402320 座金 WASHER 1 14 0045240 六角ボルト/M4×10 BOLT 1 15 2012520 バネ座金 SPRING WASHER 1 16 2402310 座金 WASHER 1 17 252046-920 レバー LEVER 1 18 0045340 六角ボルト/M6×14 BOLT 1 19 252040-920 ホルダー HOLDER 1 20 0070210 平ネジ/M4×12 SCREW 1 21 2520410 座金 WASHER 1 22 2520420 スライダー SLIDER 1 23 2520430 ピン PIN 1 24 0045430 止ネジ/M4×4 SCREW 1 25 252045-920 ホルダー HOLDER 1 26 0070210 平ネジ/M4×12 SCREW 1 27 2520410 座金 WASHER 1 28 2520470 座金 WASHER 2 29 2520520 ブッシュ BUSHING 1 30 0045220 止ネジ/M6×6 SCREW 1 31 252049-910 ブッシュ (組) BUSHING ASSEMBLY 1 32 2310110 Oリング O RING 1 33 0045220 止ネジ/M6×6 SCREW 1 34 2520480 軸 SHAFT 1 35 252053-920 ルーバー台 LOOPER HOLDER 1 36 0071450 六角ボルト BOLT 1 37 2520550 座金 WASHER 1 38 XXXXXX ルーバー LOOPER 1 39 0071290 止ネジ/M4×5 SCREW 1 40 2401310 圧縮バネ SPRING 1 ●XXXXXXはゲージパーツです。部品番号は88~92頁のゲージパーツ表を参照してください。 ●"XXXXXX" represents the gauge part. Please refer to the gauge part list (page 88-92). 15 jintex.in

Page 18

Pegasus W600 parts on page 18
Ref	Part number	Part name
1	1	SHAFT
2	2	COLLAR
3	3	BEARING
4	4	BEARING
5	5	CIRCLIP
6	6	CIRCLIP
7	7	HOUSING
8	8	BRACKET
9	9	SCREW
10	10	SHAFT
11	11	COLLAR
12	12	CONNECTING ROD
13	13	LINK
14	14	LINK
15	15	SCREW
16	16	SHAFT
17	17	SHAFT
18	18	PIN
19	19	SHAFT
20	20	SPRING
21	21	PIN
22	22	BRACKET
23	23	SCREW
24	24	PIN
25	25	SPRING
26	26	SHAFT
27	27	SCREW
28	28	SHAFT
29	29	SPRING
30	30	COLLAR
31	31	O-RING
32	32	LEVER
33	33	SCREW
34	34	BRACKET
35	35	SCREW
36	36	SHAFT
37	37	CIRCLIP
38	38	CIRCLIP
39	39	O-RING
40	40	SPRING
41	41	SPRING
42	42	COLLAR
43	43	COLLAR
44	44	CIRCLIP

16 jintex.in

Page 19 — FEED MECHANISM(1)

Pegasus W600 parts on page 19
Ref	Part number	Part name	Qty
1	252607-920	エキセン	1
2	0045390	止ネジM5×6	2
3	204084-20	ニードルベアリング	1
4	240236-20	ニードルベアリング	1
5	2402340	止メ輪	1
6	2402370	止メ輪	1
7	2526080	ロッド	1
8	252609-920	クランク	1
9	0045310	六角穴ボルト/M5×12	1
10	2400550	座金	1
11	0070410	皿ネジ/M3×6	1
12	2526120	ロッド	1
13	2526140	リンク	1
14	2526150	リンク	1
15	0045370	止ネジ/M4×5	2
16	2526130	平行ピン	2
17	2021760	給油紐	2
18	2073580	フエルト	6
19	2526160	平行ピン	1
20	2021760	給油紐	1
21	2079250	フエルト	4
22	2526170	クランク	1
23	0071420	止ネジ/M6×6	2
24	252618-910	リンク	1
25	0045470	止ネジ/M5×6	2
26	2526220	案内	1
27	0045390	止ネジ/M5×6	1
28	2526200	引張リバネ	1
29	0071310	段ネジ/M5	1
30	2526210	軸	1
31	2400170	Oリング	1
32	2526230	レバー	1
33	0070340	平ネジ/M5×10	1
34	252624-TB0	目盛板	2
35	0070440	皿ネジ/M4×10	1
36	2526250	調節ネジ	1
37	2016290	止メ輪	1
38	2009830	止メ輪	1
39	2402510	Oリング	1
40	0045500	止ネジ/M4×10	1
41	0045370	止ネジ/M4×5	1
42	2526260	ライナー	1
43	2526600	丸ナット	1
44	2526710	シール	1

送リ機構(1)FEED MECHANISM(1)REF.NO.PART NO.部品名称DESCRIPTIONQT.1252607-920エキセンECCENTRIC120045390止ネジM5×6SCREW23204084-20ニードルベアリングNEEDLE BEARING14240236-20ニードルベアリングNEEDLE BEARING152402340止メ輪RING162402370止メ輪RING172526080ロッドROD18252609-920クランクCRANK190045310六角穴ボルト/M5×12BOLT1102400550座金WASHER1110070410皿ネジ/M3×6SCREW1122526120ロッドROD1132526140リンクLINK1142526150リンクLINK1150045370止ネジ/M4×5SCREW2162526130平行ピンPIN2172021760給油紐OIL STRING2182073580フエルトFELT6192526160平行ピンPIN1202021760給油紐OIL STRING1212079250フエルトFELT4222526170クランクCRANK1230071420止ネジ/M6×6SCREW224252618-910リンクLINK1250045470止ネジ/M5×6SCREW226252220案内GUIDE1270045390止ネジ/M5×6SCREW1282526200引張リバネSPRING1290071310段ネジ/M5SHAFT1302526210軸1312400170OリングO RING1322526230レバーLEVER1330070340平ネジ/M5×10SCREW134252624-TB0目盛板INDICATION PLATE2350070440皿ネジ/M4×10SCREW362526250調節ネジSCREW1372016290止メ輪RING1382009830止メ輪RING1392402510OリングO RING1400045500止ネジ/M4×10SCREW1410045370止ネジ/M4×5SCREW1422526260ライナーLINER1432526600丸ナットNUT1442526710シールSEAL17jinte.in

Page 20

Pegasus W600 parts on page 20
Ref	Part number	Part name
17	W664-05,33	Except W664-05,33
1	W664-05,33,34,35	Except W664-05, 33,34,35
8	W664-34,35	Except W664-34,35
7	W664-05,33	Except W664-05,33

27 26 40 29 28 31 30 39 38 17 W664-05,33 を除く Except W664-05,33 42 43 23 41 22 25 34 24 33 32 35 37 36 20 W664-05,33 を除く Except W664-05,33 6 1 W664-05,33,34, 35 を除く Except W664-05, 33,34,35 7 4 5 3 W664-05,33 Except W664-05,33 18 19 13 12 2 10 9 8 W664-34,35 を除く Except W664-34,35 15 16 14 45 11 18 jintex.in

Page 21 — FEED MECHANISM(2)

Pegasus W600 parts on page 21
Ref	Part number	Part name	Qty
	2526100	クランク軸
	2021750	給油紐
	2401480	栓
	2400970	栓
	179320-050	フェルト
	2073580	フェルト
	2067480	フェルト
	240235-920	カラー
	0045470	止ネジ/M6×5
	204052A0	オイルシール
	252633-910	クランク軸
	2021770	給油紐
	2067480	フェルト
	2402410	オイルシール
	2402390	カラー
	0071280	止ネジ/M6×4
	2526750	角駒
	2526310	角駒
	2079250	フェルト
	2079250	フェルト
	2021760	給油紐
	0045140	止ネジ/M5×5
	252659-910	送り台(組)
	2402400	フェルト
	2079250	フェルト
	2526390	案内/差動送り台
	0071430	平ネジ/M4×5.5
	2526280	案内(右)
	0045220	止ネジ/M6×6
	2526290	案内(左)
	0071300	平ネジ/M4×7
	2526360	リンク
	2021750	給油紐
	2107660	止ピン
	2526370	ブッシュ
	2400390	座金
	0070560	六角ネジ/M5×13
	2526320	角駒
	210238-20	ニードルベアリング
	XXXXXX	主送り歯
	0070190	平ネジ/M4×8
	XXXXXX	差動送り歯
	0070190	平ネジ/M4×8
	252630-C0	平行ピン
	0070410	皿ネジ/M3×6

送り機構(2) FEED MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2526100 クランク軸 CRANKSHAFT 1 2 2021750 給油紐 OIL STRING 1 3 2401480 栓 PLUG 1 4 2400970 栓 PLUG 1 5 179320-050 フェルト FELT 1 6 2073580 フェルト FELT 3 7 2067480 フェルト FELT 1 8 240235-920 カラー COLLAR 1 9 0045470 止ネジ/M6×5 SCREW 1 10 204052A0 オイルシール OIL SEAL 1 11 252633-910 クランク軸 CRANKSHAFT 1 12 2021770 給油紐 OIL STRING 1 13 2067480 フェルト FELT 4 14 2402410 オイルシール OIL SEAL 1 15 2402390 カラー COLLAR 1 16 0071280 止ネジ/M6×4 SCREW 2 17 2526750 角駒 BLOCK 1 18 2526310 角駒 BLOCK 1 19 2079250 フェルト FELT 2 20 2079250 フェルト FELT 5 21 2021760 給油紐 OIL STRING 1 22 0045140 止ネジ/M5×5 SCREW 1 23 252659-910 送り台(組) FEED BAR ASSEMBLY 1 24 2402400 フェルト FELT 1 25 2079250 フェルト FELT 5 26 2526390 案内/差動送り台 DIFFERENTIAL FEED BAR GUIDE 1 27 0071430 平ネジ/M4×5.5 SCREW 2 28 2526280 案内(右) GUIDE (RIGHT) 1 29 0045220 止ネジ/M6×6 SCREW 1 30 2526290 案内(左) GUIDE (LEFT) 1 31 0071300 平ネジ/M4×7 SCREW 2 32 2526360 リンク LINK 1 33 2021750 給油紐 OIL STRING 1 34 2107660 止ピン PIN 2 35 2526370 ブッシュ BUSHING 1 36 2400390 座金 WASHER 1 37 0070560 六角ネジ/M5×13 SCREW 1 38 2526320 角駒 BLOCK 1 39 210238-20 ニードルベアリング NEEDLE BEARING 1 40 XXXXXX 主送り歯 MAIN FEED DOG 1 41 0070190 平ネジ/M4×8 SCREW 1 42 XXXXXX 差動送り歯 DIFF. FEED DOG 1 43 0070190 平ネジ/M4×8 SCREW 1 44 252630-C0 平行ピン PIN 1 45 0070410 皿ネジ/M3×6 SCREW 2 ●XXXXXXはゲージパーツです。 Please refer to the gauge part list (page 88-92). 部品番号は88~92頁のゲージパーツ表を参照してください。 19 jintex.in

Page 22

Pegasus W600 parts on page 22
Ref	Part number	Part name	Qty
	1	BRACKET
	2	BEARING
	3	SHAFT SUPPORT
	4	SHAFT
	5	SPRING PIN
	6	SPRING
	7	LEVER
	8	SHAFT
	9	O-RING
	10	PIN
	11	CIR-CLIP
	12	SPRING
	13	SPRING
	14	BRACKET
	15	SHAFT
	16	BEARING
	17	BRACKET
	18	SCREW
	19	PIN
	20	LEVER ASSEMBLY
	21	SCREW
	22	SHAFT
	23	BEARING ASSEMBLY
	24	PIN
	25	BEARING
	26	SCREW
	27	ROLLER
	28	BRACKET
	29	NUT
	30	WASHER
	31	SCREW
	32	COVER
	33	WASHER
	34	SCREW
	35	BEARING

20 jintex.in

Page 23 — FEED MECHANISM(3)

Pegasus W600 parts on page 23
Ref	Part number	Part name	Qty
1	2526410	角駒	1
2	2526420	案内	1
3	2526430	案内軸	1
4	2526650	軸	1
5	2016290	止メ輪	1
6	0045400	止ネジ/M5×8	1
7	2526440	レバー	1
8	2526460	軸	1
9	2401290	Oリング	1
10	0045400	止ネジ/M5×8	1
11	2025220	止メ輪	1
12	2526450	ネジリバネ	1
13	2325080	カラー	1
14	001998-20	平ネジ/C4×6	1
15	252648-910	レバー軸	1
16	2069420	オイルシール	1
17	252651-920	クランク	1
18	0070290	平ネジ/M5×12	1
19	0071320	ピン付ネジ/M4	1
20	252652-920	レバー	1
21	0045310	六角穴ボルト/M5×12	1
22	252653-910	レバー軸	1
23	240235-920	カラー	1
24	0045470	止ネジ/M6×5	1
25	2526570	線細工バネ	1
26	2526560	目盛板	1
27	2401240	スペーサー	2
28	007022A0	平ネジ/M4×14	2
29	2526580	ストッパー	2
30	3034480	座金	2
31	007018A0	平ネジ/M4×6	2
32	2520690	ナット	1
33	2113010	バネ座金	1
34	0070590	段付ネジ/M4.5	1
35	2400630	オイルシール	1

送り機構(3) FEED MECHANISM(3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2526410 角駒 BLOCK 1 2 2526420 案内 GUIDE 1 3 2526430 案内軸 FEED BAR PIN 1 4 2526650 軸 SHAFT 1 5 2016290 止メ輪 RING 1 6 0045400 止ネジ/M5×8 SCREW 1 7 2526440 レバー LEVER 1 8 2526460 軸 SHAFT 1 9 2401290 Oリング O RING 1 10 0045400 止ネジ/M5×8 SCREW 1 11 2025220 止メ輪 RING 1 12 2526450 ネジリバネ SPRING 1 13 2325080 カラー COLLAR 1 14 001998-20 平ネジ/C4×6 SCREW 1 15 252648-910 レバー軸 LEVER SHAFT ASSEMBLY 1 16 2069420 オイルシール OIL SEAL 1 17 252651-920 クランク CRANK 1 18 0070290 平ネジ/M5×12 SCREW 1 19 0071320 ピン付ネジ/M4 SCREW 1 20 252652-920 レバー LEVER 1 21 0045310 六角穴ボルト/M5×12 BOLT 1 22 252653-910 レバー軸 LEVER SHAFT ASSEMBLY 1 23 240235-920 カラー COLLAR 1 24 0045470 止ネジ/M6×5 SCREW 1 25 2526570 線細工バネ SPRING 1 26 2526560 目盛板 SCALE PLATE 1 27 2401240 スペーサー SPACER 2 28 007022A0 平ネジ/M4×14 SCREW 2 29 2526580 ストッパー STOPPER 2 30 3034480 座金 WASHER 2 31 007018A0 平ネジ/M4×6 SCREW 2 32 2520690 ナット NUT 1 33 2113010 バネ座金 SPRING WASHER 1 34 0070590 段付ネジ/M4.5 SCREW 1 35 2400630 オイルシール OIL SEAL 1 21 jintex.in

Page 24

Pegasus W600 parts on page 24
Ref	Part number	Part name	Qty
	1	Knob
	2	Spring Cap
	3	Spring
	4	Washer
	5	Lever
	6	Lever
	7	Screw
	8	Screw
	9	Bracket
	10	Screw
	11	Screw
	12	Washer
	13	Rod
	14	Spacer
	15	Screw
	16	Screw
	17	Screw
	18	Spring
	19	Washer
	20	Screw
	21	Bracket
	22	Screw
	23	Lever
	24	Screw
	25	Bracket
	26	Screw
	27	Lever
	28	Screw
	29	Screw
	30	Screw
	31	Screw
	32	Screw
	33	Nut
	34	Lever
	35	Base
	36	Screw
	37	Lever

22 jintex.in

Page 25 — PRESSER FOOT MECHANISM

Pegasus W600 parts on page 25
Ref	Part number	Part name	Qty
	253000-910	調節棒
	2530031	調節ナット
	2402520	圧縮バネ
	2402530	圧縮バネ
	2530260	押工棒
	2530180	油除ケ
	2061390	押工棒抱キ
	0051180	平ネジ/C5×12
	253005-910	案内
	007025A0	平ネジ/M4×20
	0070100	平ネジ/M3×6
	2404740	座金
	253008-910	レバー
	1920240	カラー
	0W00024-10	止ネジ/W2×4
	2061570	リンク
	0053860	段付ネジ/C7
	2530100	ネジリバネ
	2061560	カラー
	0050840	六角ネジ/C5×5.5
	2061490	クランク(上)
	0051870	平ネジ/C5×14
	2530270	リンク
	0051840	段付ネジ/C5
	2061480	クランク(下)
	002022-40	六角ネジ/C10×9
	2530130	軸
	2530140	レバー
	0070340	平ネジ/M5×10
	2530150	ブラケット
	007019A0	平ネジ/M4×8
	0045810	六角ネジ/M5×20
	0048050	六角ナット/M5
	2530280	フィンガーガード
	XXXXXX	押工
	001170-30	平ネジ/C4×9
	250230-RA0	押工上グレーバーガード

押工機構 PRESSER FOOT MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253000-910 調節棒 ADJUSTING BAR 1 2 2530031 調節ナット NUT 1 3 2402520 圧縮バネ SPRING 1 4 2402530 圧縮バネ SPRING 1 5 2530260 押工棒 PRESSER BAR 1 6 2530180 油除ケ OIL SHIELD 1 7 2061390 押工棒抱キ PRESSER BAR CLAMP 1 8 0051180 平ネジ/C5×12 SCREW 1 9 253005-910 案内 GUIDE 1 10 007025A0 平ネジ/M4×20 SCREW 2 11 0070100 平ネジ/M3×6 SCREW 1 12 2404740 座金 WASHER 1 13 253008-910 レバー LEVER 1 14 1920240 カラー COLLAR 1 15 0W00024-10 止ネジ/W2×4 SCREW 1 16 2061570 リンク LINK 1 17 0053860 段付ネジ/C7 SCREW 2 18 2530100 ネジリバネ SPRING 1 19 2061560 カラー COLLAR 1 20 0050840 六角ネジ/C5×5.5 SCREW 2 21 2061490 クランク(上) BELL CRANK (UPPER) 1 22 0051870 平ネジ/C5×14 SCREW 1 23 2530270 リンク LINK 1 24 0051840 段付ネジ/C5 SCREW 1 25 2061480 クランク(下) BELL CRANK (LOWER) 1 26 002022-40 六角ネジ/C10×9 SCREW 1 27 2530130 軸 SHAFT 1 28 2530140 レバー LEVER 1 29 0070340 平ネジ/M5×10 SCREW 1 30 2530150 ブラケット BRACKET 1 31 007019A0 平ネジ/M4×8 SCREW 2 32 0045810 六角ネジ/M5×20 SCREW 1 33 0048050 六角ナット/M5 NUT 1 34 2530280 フィンガーガード FINGER GUARD 1 35 XXXXXX 押工 PRESSER FOOT ASSEMBLY 1 36 001170-30 平ネジ/C4×9 SCREW 1 37 250230-RA0 押工上グレーバーガード GUARD (PRESSER FOOT LIFT LEVER) 1 ●XXXXXXはゲージパーツです。部品番号は88~92頁のゲージパーツ表を参照してください。 ●"XXXXXX" represents the gauge part. Please refer to the gauge part list (page 88-92). 23 jintex.in

Page 26

Pegasus W600 parts on page 26
Ref	Part number	Part name
1	1	SCREW
2	2	WASHER
3	3	BRACKET
4	4	SCREW
5	5	WASHER
6	6	SCREW
7	7	WASHER
8	8	NUT
9	9	SHAFT
10	10	WASHER
11	11	CLIP
12	12	BRACKET
13	13	BRACKET
14	14	COLLAR
15	15	SHAFT
16	16	SCREW
17	17	SPRING
18	18	O-RING
19	19	COLLAR
20	20	SCREW
21	21	BRACKET
22	22	SCREW
23	23	BRACKET
24	24	BRACKET

9 12 13 14 16 15 18 19 20 21 23 24 W664-08,30,33,34,35,81は附属品に梱入 Packed in accessory for W664-08,30,33,34,35,81 7 8 5 6 4 2 1 3 10 11 22 jintex.in 24

Page 27 — SPREADER MECHANISM

Pegasus W600 parts on page 27
Ref	Part number	Part name	Qty
1	254501A920	エキセン(組)	1
2	0045140	止ネジ/M5×5	2
3	2545110	ロッド	1
4	254503-920	クランク	1
5	0045340	六角穴ボルト/M6×14	1
6	2545040	ピン付ネジ/M5	1
7	2400620	座金	1
8	0048050	六角ナット/M5	1
9	2545190	軸	1
10	2061800	座金	1
11	3066710	止メ輪	1
12	254506B0	クランク	1
13	0045470	止ネジ/M6×5	2
14	2545070	駒	1
15	2545180	クランク軸	1
16	2079250	フェルト	2
17	2021760	給油紐	1
18	2330200	Oリング	1
19	2120390	カラー	1
20	0012270	平ネジ/C×3.7	2
21	254516-920	レバー(組)	1
22	0070200	平ネジ/M4×10	1
23	0070220	平ネジ/M4×14	1
24	2575650	スプレッダー	1

飾り振り機構 REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 254501A920 0045140 2545110 254503-920 0045340 2545040 2400620 0048050 2545190 2061800 3066710 254506B0 0045470 2545070 2545180 2079250 2021760 2330200 2120390 0012270 254516-920 0070200 0070220 2575650 部品名称エキセン(組) 止ネジ/M5×5 ロッドクランク六角穴ボルト/M6×14 ピン付ネジ/M5 座金六角ナット/M5 軸座金止メ輪クランク止ネジ/M6×5 駒クランク軸フェルト給油紐 Oリングカラー平ネジ/C×3.7 レバー(組) 平ネジ/M4×10 平ネジ/M4×14 スプレッダー DESCRIPTION ECCENTRIC ASSEMBLY SCREW CONNECTION CRANK BOLT SCREW WASHER NUT SHAFT WASHER RING CRANK SCREW BLOCK CRANKSHAFT FELT OIL STRING O RING COLLAR SCREW LEVER ASSEMBLY SCREW SCREW SPREADER QT. 1 2 1 1 1 1 1 1 1 1 1 1 2 1 1 2 1 1 1 2 1 1 1 1 25 jintex.in SPREADER MECHANISM

Page 28

Pegasus W600 parts on page 28
Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	2-Needle. With top cover thread.
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	3-Needle. With top cover thread.

13 2本針上飾り:有り 2-Needle. With top cover thread. 21 22 14 20 19 15 23 16 17 18 24 26 jintex.in 1 2 3 4 10 5 6 11 12 25 26 27 28 29 30 33 3本針上飾り:有り 3-Needle. With top cover thread. 21 22 14 20 19 15 23 16 17 18 24 25 26 27 31 29 30 25 26 27 18 32 29 30 26

Page 29 — 糸調子機構

Pegasus W600 parts on page 29
Ref	Part number	Part name	Qty
	2540080	糸道
	007019A0	平ネジ/M4×8
	1921200	パイプ
	2061150	ホルダー
	007018A0	平ネジ/M4×6
	3034480	座金
	254003B910	クランク
	0045310	六角穴ボルト/M5×12
	2028680	座金
	254000-910	レバー
	2540220	カラー
	002133-10	平ネジ/C5×12.5
	254023C9T0	テンション (組)
	2540190	ブラケット
	2540210	糸緩め
	263542A9T0	糸調子 (組) (強)
	263542B9T0	糸調子 (組)
	263542C9T0	糸調子 (組) (弱)
	2540200	糸道
	2062030	糸道
	3063010	引張リバネ
	0054470	段付ネジ/C5
	2062020	スペーサー
	007019A0	平ネジ/M4×8
	001817-2A0	調子棒
	2103190	調子皿
	263544-TA0	受皿
	2010370	圧縮バネ (強)
	2084480	ラチェット
	263543-TA0	調子ナット
	2010860	圧縮バネ (中)
	2010680	圧縮バネ (弱)
	254023E9T0	テンション (組)

糸調子機構 THREAD TENSION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2540080 糸道 THREAD GUIDE 1 2 007019A0 平ネジ/M4×8 SCREW 2 3 1921200 パイプ PIPE 2 4 2061150 ホルダー HOLDER 2 5 007018A0 平ネジ/M4×6 SCREW 1 6 3034480 座金 WASHER 1 7 254003B910 クランク CRANK 1 8 0045310 六角穴ボルト/M5×12 BOLT 1 9 2028680 座金 WASHER 1 10 254000-910 レバー LEVER 1 11 2540220 カラー COLLAR 1 12 002133-10 平ネジ/C5×12.5 SCREW 1 13 254023C9T0 テンション (組) TENSION CONTROL MECHANISM 1 14 2540190 ブラケット BRACKET 1 15 2540210 糸緩め THREAD RELEASER 1 16 263542A9T0 糸調子 (組) (強) TENSION SPRING ASSEMBLY (HEAVY) 1 17 263542B9T0 糸調子 (組) TENSION SPRING ASSEMBLY 1 18 263542C9T0 糸調子 (組) (弱) TENSION SPRING ASSEMBLY (LIGHT) 1 19 2540200 糸道 THREAD GUIDE 20 2062030 糸道 THREAD GUIDE 21 3063010 引張リバネ SPRING 1 22 0054470 段付ネジ/C5 SCREW 1 23 2062020 スペーサー SPACER 24 007019A0 平ネジ/M4×8 SCREW 2 25 001817-2A0 調子棒 SCREW STUD 1 26 2103190 調子皿 TENSION DISC 2 27 263544-TA0 受皿 CUP 1 28 2010370 圧縮バネ (強) SPRING (HEAVY) 1 29 2084480 ラチェット RATCHET 1 30 263543-TA0 調子ナット NUT 1 31 2010860 圧縮バネ (中) SPRING (MEDIUM) 1 32 2010680 圧縮バネ (弱) SPRING (LIGHT) 1 33 254023E9T0 テンション (組) TENSION CONTROL MECHANISM 1 27 jintex.in

Page 30

Pegasus W600 parts on page 30
Ref	Part number	Part name
27	W664-01M,03M,05M,08M,08N,35M,35N を除く Except W664-01M,03M,05M,08M,08N,35M,35N	27
47	W664-08,30,33,34,35,81 は附属品 Packed in accessory for W664-08,30,33,34,35,81	47
50	W664-01G,03L,30,32,33,34,35,81 を除く Except W664-01G,03L,30,32,33,34,35,81	50
50	W664-01C,01E,02,03F,03G,03K,05,08,71 を除く Except W664-01C,01E,02,03F,03G,03K,05,08,71	50

2-本針 3-本針 2-Needle 3-Needle 31 x2 x3 32 x2 x3 W664-01M,03M,05M, 08M,08N,35M,35N を除く Except W664-01M,03M,05M, 08M,08N,35M,35N W664-08,30,33,34,35,81 は附属品 Packed in accessory for W664-08,30,33,34,35,81 W664-01G,03L,30,32,33,34,35,81 を除く Except W664-01G,03L,30,32,33,34,35,81 W664-01C,01E,02,03F,03G,03K,05,08,71 を除く Except W664-01C,01E,02,03F,03G,03K,05,08,71 28 jintex.in

Page 31 — NEEDLE & SPREADER THREAD HANDLING

Pegasus W600 parts on page 31
Ref	Part number	Part name	Qty
	253505A1	糸繰り
	007019A0	平ネジ/M4×8
	3034480	座金
	253504-920	レバー
	0045010	六角穴ボルト/M5×14
	3030670	バネ座金
	2050610	止メ輪
	204754A0	カラー
	0021930	六角ネジ/C5×8.5
	2535030	軸
	0045270	六角穴ボルト/M4×8
	2012520	バネ座金
	2041070	座金
	2535070	糸道
	0070090	平ネジ/M3×5
	253508A0	糸道
	0070770	皿ネジ/M4×7
	253509A0	糸受
	0070080	平ネジ/M3×4
	2404740	座金
	2535160	糸調子台
	007019A0	平ネジ/M4×8
	2345610	糸案内
	0W09070-20	段付ネジ/W5
	2535170	調子バネ
	2535930	小調子皿
	2535440	糸道
	007019A0	平ネジ/M4×8
	3034480	座金
	2535450	ホルダー
	2345210	糸道
	0045350	止メネジ/M3×4
	0070100	平ネジ/M3×6
	2535060	糸繰り
	2535140	糸道
	007019A0	平ネジ/M4×8
	2535150	糸道
	007019A0	平ネジ/M4×8
	253548B0	糸案内
	0070190	平ネジ/M4×8
	3034480	座金
	2535470	糸道
	1371080	調子皿
	2113880	圧縮バネ
	0071671	段付ネジ/C3
	2750340	ツマミ
	2535110	糸道
	0045540	止メネジ/M3×3
	2502290	糸繰りレバーガード
	2536680	糸道

針糸・飾り糸機構 NEEDLE & SPREADER THREAD HANDLING REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253505A1 糸繰り THREAD TAKE-UP 1 2 007019A0 平ネジ/M4×8 SCREW 2 3 3034480 座金 WASHER 2 4 253504-920 レバー LEVER 1 5 0045010 六角穴ボルト/M5×14 BOLT 1 6 3030670 バネ座金 SPRING WASHER 1 7 2050610 止メ輪 RING 1 8 204754A0 カラー COLLAR 1 9 0021930 六角ネジ/C5×8.5 SCREW 2 10 2535030 軸 SHAFT 1 11 0045270 六角穴ボルト/M4×8 BOLT 1 12 2012520 バネ座金 SPRING WASHER 1 13 2041070 座金 WASHER 1 14 2535070 糸道 THREAD GUIDE 1 15 0070090 平ネジ/M3×5 SCREW 1 16 253508A0 糸道 THREAD GUIDE 1 17 0070770 皿ネジ/M4×7 SCREW 1 18 253509A0 糸受 THREAD SUPPORT 1 19 0070080 平ネジ/M3×4 SCREW 1 20 2404740 座金 WASHER 1 21 2535160 糸調子台 THREAD TENSION BRACKET 1 22 007019A0 平ネジ/M4×8 SCREW 1 23 2345610 糸案内 THREAD GUIDE 1 24 0W09070-20 段付ネジ/W5 SCREW 1 25 2535170 調子バネ SPRING 1 26 2535930 小調子皿 TENSION DISC 1 27 2535440 糸道 THREAD GUIDE 1 28 007019A0 平ネジ/M4×8 SCREW 1 29 3034480 座金 WASHER 1 30 2535450 ホルダー HOLDER 1 31 2345210 糸道 THREAD GUIDE 2 32 0045350 止メネジ/M3×4 SCREW 1 33 0070100 平ネジ/M3×6 SCREW 1 34 2535060 糸繰り THREAD TAKE-UP 2 35 2535140 糸道 THREAD GUIDE 1 36 007019A0 平ネジ/M4×8 SCREW 2 37 2535150 糸道 THREAD GUIDE 1 38 007019A0 平ネジ/M4×8 SCREW 1 39 253548B0 糸案内 THREAD GUIDE 1 40 0070190 平ネジ/M4×8 SCREW 2 41 3034480 座金 WASHER 2 42 2535470 糸道 THREAD GUIDE 1 43 1371080 圧締バネ TENSION DISC 1 44 2113880 圧縮バネ SPRING 1 45 0071671 段付ネジ/C3 SCREW 1 46 2750340 ツマミ KNOB 1 47 2535110 糸道 THREAD GUIDE 1 48 0045540 止メネジ/M3×3 SCREW 1 49 2502290 糸繰りレバーガード GUARD (THREAD TAKE-UP LEVER) 1 50 2536680 糸道 THREAD GUIDE 1 29 jintex.in

Page 32

Pegasus W600 parts on page 32
Ref	Part number	Part name
1	1	COVER
2	2	SCREW
3	3	BRACKET
4	4	BRACKET
5	5	SCREW
6	6	SCREW
7	7	BRACKET
8	8	WASHER
9	9	SCREW
10	10	SPRING
11	11	SHAFT
12	12	COLLAR
13	13	SCREW
14	14	SPRING
15	15	BRACKET
16	16	SCREW
17	17	SHAFT
18	18	PIN
19	19	PIN
20	20	SPRING
21	21	HANDLE
22	22	PLATE
23	23	SCREW
24	24	BRACKET
25	25	SPRING
26	26	WASHER
27	27	SPRING
28	28	SCREW
29	29	BRACKET
30	30	SCREW
31	31	SCREW

30 jintex.in

Page 33 — LOOPER THREAD HANDLING

Pegasus W600 parts on page 33
Ref	Part number	Part name	Qty
	253693-910	下糸繰り
	0045370	止ネジM4×5
	2535920	下糸繰り台
	253534A0	糸道
	2105850	座金
	0070310	平ネジM2.5×4
	253533D0	糸道
	2105850	座金
	0070310	平ネジM2.5×4
	0045430	止ネジM4×4
	2536000	軸
	2402610	カラー
	0045540	止ネジM4×4
	253606A0	ネジリバネ
	2536800	糸案内
	0070090	平ネジM3×5
	253607-910	ブラケット(組)
	2536010	軸
	202647A0	スプリングピン
	2401230	防振ゴム
	0070820	平ネジM4×8
	2536050	板バネ
	007017A0	平ネジM4×5
	2535860	糸道
	253588A0	小調子皿
	2535880	小調子皿
	2402420	圧縮バネ
	0071330	段付ネジ/M3
	1670790	糸道
	007018A0	平ネジM4×6
	0070080	平ネジM3×4

下糸繰り機構 LOOPER THREAD HANDLING REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253693-910 下糸繰り LOOPER THREAD TAKE-UP 1 2 0045370 止ネジM4×5 SCREW 2 3 2535920 下糸繰り台 BRACKET (LOOPER THREAD TAKE-UP) 1 4 253534A0 糸道 THREAD GUIDE 1 5 2105850 座金 WASHER 1 6 0070310 平ネジM2.5×4 SCREW 1 7 253533D0 糸道 THREAD GUIDE 1 8 2105850 座金 WASHER 1 9 0070310 平ネジM2.5×4 SCREW 1 10 0045430 止ネジM4×4 SCREW 1 11 2536000 軸 SHAFT 1 12 2402610 カラー COLLAR 1 13 0045540 止ネジM4×4 SCREW 1 14 253606A0 ネジリバネ SPRING 1 15 2536800 糸案内 THREAD GUIDE 1 16 0070090 平ネジM3×5 SCREW 1 17 253607-910 ブラケット(組) BRACKET ASSEMBLY 1 18 2536010 軸 SHAFT 1 19 202647A0 スプリングピン SPRING PIN 1 20 2401230 防振ゴム CUSHION RUBBER 1 21 0070820 平ネジM4×8 SCREW 2 22 2536050 板バネ FLAT SPRING 1 23 007017A0 平ネジM4×5 SCREW 1 24 2535860 糸道 THREAD GUIDE 1 25 253588A0 小調子皿 TENSION DISC 1 26 2535880 小調子皿 TENSION DISC 1 27 2402420 圧縮バネ SPRING 1 28 0071330 段付ネジ/M3 SCREW 1 29 1670790 糸道 THREAD GUIDE 1 30 007018A0 平ネジM4×6 SCREW 1 31 0070080 平ネジM3×4 SCREW 1 31 jintex.in

Page 34

Pegasus W600 parts on page 34
Ref	Part number	Part name
1	1	HOSE
2	2	HOSE
3	3	HOSE
4	4	CLAMP
5	5	CLAMP
6	6	CLAMP
7	7	BRACKET
8	8	BRACKET
9	9	BRACKET
10	10	BRACKET
11	11	BRACKET
12	12	BRACKET
13	13	BRACKET
14	14	BRACKET
15	15	BRACKET
16	16	BRACKET
17	17	BRACKET
18	18	CLAMP
19	19	SCREW
20	20	SCREW
21	21	SCREW
22	22	SCREW
23	23	CLAMP
24	24	CLAMP
25	25	BRACKET
26	26	CLAMP
27	27	CLAMP
28	28	CLAMP
29	29	BRACKET
30	30	BRACKET
31	31	BRACKET
32	32	BRACKET
33	33	BRACKET
34	34	BRACKET
35	35	BRACKET
36	36	BRACKET
37	37	SCREW
38	38	BRACKET
39	39	CLAMP

32 jintex.in

Page 35 — LUBRICATION MECHANISM(1)

Pegasus W600 parts on page 35
Ref	Part number	Part name	Qty
1	255035-910	パイプ	1
2	2550370	継手ネシ	1
3	2401350	チューブ	1
4	2001360	継手	2
5	2021990	クランプ	2
6	2001520	継手ネシ	2
7	2550030	パイプ	1
8	2401360	フェルト	1
9	2107660	止ピン	1
10	0045140	止ネジ/M5×5	1
11	2550210	フェルト	1
12	2550050	ラッチ	1
13	007018A0	平ネジ/M4×6	1
14	2401430	チューブ	1
15	2405680	チューブ	1
16	2550380	継手	1
17	2401450	チューブ	1
18	2021990	クランプ	2
19	2550990	油受ケ	1
20	007018A0	平ネジ/M4×6	2
21	255097-910	噴油管	1
22	0048210	六角ナット/M4	1
23	2400060	チューブ	1
24	2021990	クランプ	2
25	255094-910	噴油管	1
26	2551230	継手	1
27	2001520	継手ネシ	1
28	2021990	クランプ	1
29	255100-910	排油管	1
30	2551020	パイプ	1
31	007017A0	平ネジ/M4×5	1
32	2068400	チューブ	1
33	2021990	クランプ	2
34	2402450	フェルト	1
35	2402440	チューブ	1
36	2401430	チューブ	1
37	007018A0	平ネジ/M4×6	1
38	2550390	パイプ	1
39	200140A0	給油パイプ	1

給油機構(1) LUBRICATION MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 255035-910 パイプ PIPE 1 2 2550370 継手ネシ JOINT SCREW 1 3 2401350 チューブ TUBE 1 4 2001360 継手 JOINT 2 5 2021990 クランプ CLAMP 2 6 2001520 継手ネシ JOINT SCREW 2 7 2550030 パイプ PIPE 1 8 2401360 フェルト FELT 1 9 2107660 止ピン PIN 1 10 0045140 止ネジ/M5×5 SCREW 1 11 2550210 フェルト FELT 1 12 2550050 ラッチ LATCH 1 13 007018A0 平ネジ/M4×6 SCREW 1 14 2401430 チューブ TUBE 1 15 2405680 チューブ TUBE 1 16 2550380 継手 JOINT 1 17 2401450 チューブ TUBE 1 18 2021990 クランプ CLAMP 2 19 2550990 油受ケ OIL RELEASE PLATE 1 20 007018A0 平ネジ/M4×6 SCREW 2 21 255097-910 噴油管 OIL SPLASH PIPE 1 22 0048210 六角ナット/M4 NUT 1 23 2400060 チューブ TUBE 1 24 2021990 クランプ CLAMP 2 25 255094-910 噴油管 OIL SPLASH PIPE 1 26 2551230 継手 JOINT 1 27 2001520 継手ネシ JOINT SCREW 1 28 2021990 クランプ CLAMP 1 29 255100-910 排油管 OIL DRAIN PIPE 1 30 2551020 パイプ PIPE 1 31 007017A0 平ネジ/M4×5 SCREW 1 32 2068400 チューブ TUBE 1 33 2021990 クランプ CLAMP 2 34 2402450 フェルト FELT 1 35 2402440 チューブ TUBE 1 36 2401430 チューブ TUBE 1 37 007018A0 平ネジ/M4×6 SCREW 1 38 2550390 パイプ PIPE 1 39 200140A0 給油パイプ OIL TUBE 1 33 jinttex.in

Page 36

Pegasus W600 parts on page 36
Ref	Part number	Part name
1	1	Screw
2	2	Washer
3	3	Screw
4	4	Screw
5	5	Gasket
6	6	Shaft Assembly
7	7	Shaft
8	8	Gear
9	9	Gear
10	10	Gear
11	11	Plate
12	12	Screw
13	13	Screw
14	14	Shaft
15	15	Screw
16	16	Screw
17	17	Screw
18	18	Filter
19	19	O-ring
20	20	Housing
21	21	Gasket
22	22	Screw
23	23	Screw

34 jintex.in

Page 37 — 給油機構(2) LUBRICATION MECHANISM(2)

Pegasus W600 parts on page 37
Ref	Part number	Part name	Qty
	2550410	オイルパン (組)
	202287A0	座金
	005138B0	平ネジH11×12
	0045040	六角穴ボルト/M8×20
	2551440	Oリング
	255091-910	ポンプ (組)
	2550240	軸
	2550250	ローター
	2550260	ローター
	2550270	ローター
	2550280	カバー
	0070260	平ネジM4×5
	0071050	平ネジM4×40
	2550190	ウォームホイール
	0045140	止ネジM5×5
	0045310	六角穴ボルト/M5×12
	2550930	継手ネジ
	2062330	エレメント
	2102000	ブラケット/フィルタ
	2064310	Oリング
	210201-PD1	蓋
	007021A0	平ネジM4×12
	9A30020	フィルタシール

給油機構(2) LUBRICATION MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2550410 オイルパン (組) OIL RESERVOIR ASSEMBLY 1 2 202287A0 座金 WASHER 1 3 005138B0 平ネジH11×12 SCREW 1 4 0045040 六角穴ボルト/M8×20 BOLT 4 5 2551440 Oリング O RING 1 6 255091-910 ポンプ (組) OIL PUMP ASSEMBLY 1 7 2550240 軸 SHAFT 1 8 2550250 ローター ROTOR 1 9 2550260 ローター ROTOR 1 10 2550270 ローター ROTOR 1 11 2550280 カバー COVER 1 12 0070260 平ネジM4×5 SCREW 2 13 0071050 平ネジM4×40 SCREW 2 14 2550190 ウォームホイール WORM WHEEL 1 15 0045140 止ネジM5×5 SCREW 2 16 0045310 六角穴ボルト/M5×12 BOLT 2 17 2550930 継手ネジ JOINT SCREW 2 18 2062330 エレメント OIL FILTER 1 19 2102000 ブラケット/フィルタ OIL FILTER BRACKET 1 20 2064310 Oリング O RING 1 21 210201-PD1 蓋 COVER 1 22 007021A0 平ネジM4×12 SCREW 3 23 9A30020 フィルタシール FILTER SEAL 1 35 jintex.in

Page 38

Pegasus W600 parts on page 38
Ref	Part number	Part name
1	1	BRACKET
2	2	PIN
3	3	COVER
4	4	SPRING
5	5	SCREW
6	6	BRACKET
7	7	BRACKET
8	8	SCREW
9	9	BRACKET
10	10	SCREW
11	11	BRACKET
12	12	PIN
13	13	BRACKET
14	14	SPRING
15	15	WASHER

36 jintex.in

Page 39

Pegasus W600 parts on page 39
Ref	Part number	Part name	Qty
	207066-9P0	シリコンタンク上(組)
	207066-PD0	シリコンタンク(上)
	207067-PD0	蓋
	2067810	スプリングピン
	0050530	平ネジ/C4×4.8
	2070680	フェルト
	255103-910	シリコンタンク(組)
	0070820	平ネジ/M4×8
	2551070	針冷却器(下)
	007019A0	平ネジ/M4×8
	2402470	フェルト
	2107660	止ピン
	2402460	チューブ
	2021750	給油紐
	2068510	栓

HR装置 HR DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 207066-9P0 シリコンタンク上(組) SILICONE OIL RESERVOIR (UPPER) ASSEMBLY 1 2 207066-PD0 シリコンタンク(上) SILICONE OIL RESERVOIR (UPPER) 1 3 207067-PD0 蓋 CAP 1 4 2067810 スプリングピン SPRING PIN 2 5 0050530 平ネジ/C4×4.8 SCREW 2 6 2070680 フェルト FELT 1 7 255103-910 シリコンタンク(組) SILICONE OIL RESERVOIR ASSEMBLY 1 8 0070820 平ネジ/M4×8 SCREW 2 9 2551070 針冷却器(下) NEEDLE COOLER (LOWER) 1 10 007019A0 平ネジ/M4×8 SCREW 1 11 2402470 フェルト FELT 1 12 2107660 止ピン PIN 1 13 2402460 チューブ TUBE 1 14 2021750 給油紐 OIL STRING 1 15 2068510 栓 PLUG 1 37 jintex.in

Page 40

Pegasus W600 parts on page 40
Ref	Part number	Part name	Qty
2	2	2
9	9	9
11	11	11
10	10	10
12	12	12
6	6	6
8	8	8
7	7	7
6	6	6
5	5	5
4	4	4
14	14	14
17	17	17
16	16	16
15	15	15
18	18	18
19	19	19
20	20	20
22	22	22
23	23	23
21	21	21
1	1	1	4
13	13	13	4
3	3	3

1 2 x 4 3 2 9 11 10 12 6 8 7 6 5 4 13 14 x 4 22 23 14 17 16 15 18 19 20 21 38 jintex.in

Page 41

Pegasus W600 parts on page 41
Ref	Part number	Part name	Qty
	0090160	クッションゴム (セット)
	2063380	クッションゴム
	2063360	半沈用ナット/M8
	2590000	据付台
	0045120	六角穴ボルト
	2063370	座金
	2057640	防振ゴム
	2057650	ライナー
	0070930	ピン付ネジ/M5
	2063290	鎖案内
	0070270	平ネジ/M5×8
	2054670	スペーサー
	0090160	クッションゴム (セット)
	2063380	クッションゴム
	0090320	ネジ (セット)
	2070730	段付ネジ/C10
	2070740	止メ輪
	2007280	座金
	2020450	バネ座金
	0050200	六角ナット/C10
	259003-TB0	ベルトカバー
	0049060	木ネジ/4.8
	3033350	座金

据付付属品 INSTALLATION PARTS REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 0090160 クッションゴム (セット) CUSHION RUBBER (SET) 1 2 2063380 クッションゴム CUSHION RUBBER 4 3 2063360 半沈用ナット/M8 NUT 4 4 2590000 据付台 REST BOARD 2 5 0045120 六角穴ボルト BOLT 4 6 2063370 座金 WASHER 12 7 2057640 防振ゴム CUSHION RUBBER 4 8 2057650 ライナー LINER 4 9 0070930 ピン付ネジ/M5 SCREW 4 10 2063290 鎖案内 TREADLE CHAIN GUIDE 1 11 0070270 平ネジ/M5×8 SCREW 2 12 2054670 スペーサー SPACER 4 13 0090160 クッションゴム (セット) CUSHION RUBBER (SET) 1 14 2063380 クッションゴム CUSHION RUBBER 4 15 0090320 ネジ (セット) SCREW (SET) 4 16 2070730 段付ネジ/C10 SCREW 4 17 2070740 止メ輪 RING 4 18 2007280 座金 WASHER 4 19 2020450 バネ座金 SPRING WASHER 4 20 0050200 六角ナット/C10 NUT 4 21 259003-TB0 ベルトカバー BELT COVER 1 22 0049060 木ネジ/4.8 SCREW 3 23 3033350 座金 WASHER 3 39 jintex.in

Page 42

Pegasus W600 parts on page 42
Ref	Part number	Part name	Qty
	1	6本立 6-spool
	2	5本立 5-spool
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40

1 6本立 6-spool 2 5本立 5-spool 40 SET UP INSTRUCTIONS 取付説明書 27 36 3 9 35 11 10 8 19 21 20 22 11 10 23 5 6 7 29 25 24 26 30 4 17 12 16 15 31 13 14 34 33 37 38 39 32 13 14 40 jintex.in

Page 43 — THREAD STAND

Pegasus W600 parts on page 43
Ref	Part number	Part name	Qty
	000100-9P0	糸立て(6本立)
	000100A9P0	糸立て(5本立)
	000101-PA0	スタンド棒(上)
	000102-PA0	スタンド棒(下)
	0001030	ジョイント
	004066-HU0	ネジ/M5×14
	004067-HU0	六角ナット/M5
	000104-PA0	ブラケット(3本立)
	000104APA0	ブラケット(2本立)
	0001160	ホルダー
	004068-HU0	ネジ/M6×16
	0001050	糸立棒
	303067A0	バネ座金
	004067-HU0	六角ナット/M5
	000106-PA0	受皿
	0001070	ウレタン
	000108-PA0	揺止メ
	000109-PA0	ブラケット
	0041130	ネジ/M4×20
	0048030	六角ナット/M4
	0001100	糸道棒
	004065-HU0	ネジ/M4×12
	0048030	六角ナット/M4
	000111-PA0	ブラケット
	004065-HU0	ネジ/M4×12
	0048030	六角ナット/M4
	0001120	糸道棒(6本立)
	000112A0	糸道棒(5本立)
	004065-HU0	ネジ/M4×12
	0048030	六角ナット/M4
	000104-PA0	ブラケット(3本立)
	000104APA0	ブラケット(2本立)
	0001160	ホルダー
	004068-HU0	ネジ/M6×16
	0001130	糸道
	0001140	キャップ
	0001150	座金
	0001170	バネ座金
	007370-HU0	六角ナット/M16
	9A21490	糸立台組立説明書

糸立台 THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 000100-9P0 糸立て(6本立) THREAD STAND ASSY. (6-SPOOL) 1 2 000100A9P0 糸立て(5本立) THREAD STAND ASSY. (5-SPOOL) 1 3 000101-PA0 スタンド棒(上) COLUMN PIPE (UPPER) 1 1 4 000102-PA0 スタンド棒(下) COLUMN PIPE (LOWER) 1 1 5 0001030 ジョイント JOINT 1 1 6 004066-HU0 ネジ/M5×14 SCREW 2 2 7 004067-HU0 六角ナット/M5 NUT 2 2 8 000104-PA0 ブラケット(3本立) BRACKET (3-SPOOL) 1 2 9 000104APA0 ブラケット(2本立) BRACKET (2-SPOOL) 1 10 0001160 ホルダー HOLDER 2 2 11 004068-HU0 ネジ/M6×16 SCREW 2 2 12 0001050 糸立棒 SPOOL PIN 5 6 13 303067A0 バネ座金 SPRING WASHER 5 6 14 004067-HU0 六角ナット/M5 NUT 5 6 15 000106-PA0 受皿 SPOOL TRAY 5 6 16 0001070 ウレタン SPOOL MAT 5 6 17 000108-PA0 揺止メ SPOOL RETAINING FIN 5 6 18 000109-PA0 ブラケット BRACKET 1 1 19 0041130 ネジ/M4×20 SCREW 1 1 20 0048030 六角ナット/M4 NUT 1 1 21 0001100 糸道棒 THREAD GUIDE BAR 1 1 22 004065-HU0 ネジ/M4×12 SCREW 1 1 23 0048030 六角ナット/M4 NUT 1 1 24 000111-PA0 ブラケット BRACKET 1 1 25 004065-HU0 ネジ/M4×12 SCREW 1 1 26 0048030 六角ナット/M4 NUT 1 1 27 0001120 糸道棒(6本立) THREAD GUIDE BAR (6-SPOOL) 1 28 000112A0 糸道棒(5本立) THREAD GUIDE BAR (5-SPOOL) 1 29 004065-HU0 ネジ/M4×12 SCREW 1 1 30 0048030 六角ナット/M4 NUT 1 1 31 000104-PA0 ブラケット(3本立) BRACKET (3-SPOOL) 1 2 32 000104APA0 ブラケット(2本立) BRACKET (2-SPOOL) 1 33 0001160 ホルダー HOLDER 2 2 34 004068-HU0 ネジ/M6×16 SCREW 2 2 35 0001130 糸道 THREAD GUIDE 5 6 36 0001140 キャップ ROD CAP 1 1 37 0001150 座金 WASHER 2 2 38 0001170 バネ座金 SPRING WASHER 1 1 39 007370-HU0 六角ナット/M16 NUT 1 1 40 9A21490 糸立台組立説明書 INSTRUCTIONS 1 1 41 jintex.in

Page 44 — W664-01

Pegasus W600 parts on page 44
Ref	Part number	Part name	Qty
	1	Cover
	2	Cover
	3	Screw
	4	Bolt
	5	Washer
	6	Pin
	7	Bracket
	8	Base Plate
	9	Screw
	10	Washer
	11	Bracket
	12	Screw
	13	Screw
	14	Bracket
	15	Bracket
	16	Screw
	17	Washer
	18	Housing
	19	Shaft
	20	Screw
	21	Shaft
	22	Shaft
	23	Washer
	24	Screw

W664-01 特別注文品 (OPTION) 附属品に梱入 Packed in accessory W664-01G 附属品に梱入 Packed in accessory W664-01E,01G 42 jintex.in

Page 45 — SPECIFIC PARTS(1)

Pegasus W600 parts on page 45
Ref	Part number	Part name	Qty
	2501670	差シ板
	250177BPD1	前カバー(組)
	0070430	皿ネジ M4×8
	2500130	ピン付ネジ M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ M3×3
	6A005600000	ブラケット(組)
	0070280	平ネジ M5×10
	2045850	座金
	2502630	ブラケット
	0070090	平ネジ M3×5
	2580100	布案内(右)
	2580110	布案内(左)
	258013-910	布案内
	0070200	平ネジ M4×10
	3034480	座金
	250526C910	モーション(組)
	0070280	平ネジ M5×10
	0045920	止ネジ M6×12
	250517A0	クランク軸
	251010A0	エキセンピン
	2050970	座金
	0070410	皿ネジ M3×6

専用部品(1) SPECIFIC PARTS(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2501670 差シ板 SLIDE PLATE 1 2 250177BPD1 前カバー(組) FRONT COVER ASSEMBLY 1 3 0070430 皿ネジ M4×8 SCREW 3 4 2500130 ピン付ネジ M4 SCREW 1 5 2011910 バネ座金 SPRING WASHER 2 6 2401980 平行ピン PIN 1 7 0045540 止ネジ M3×3 SCREW 2 8 6A005600000 ブラケット(組) BRACKET ASSEMBLY 1 9 0070280 平ネジ M5×10 SCREW 2 10 2045850 座金 WASHER 2 11 2502630 ブラケット BRACKET 1 12 0070090 平ネジ M3×5 SCREW 2 13 2580100 布案内(右) FABRIC GUIDE (RIGHT) 1 14 2580110 布案内(左) FABRIC GUIDE (LEFT) 1 15 258013-910 布案内 FABRIC GUIDE 1 16 0070200 平ネジ M4×10 SCREW 2 17 3034480 座金 WASHER 2 18 250526C910 モーション(組) MOTION ASSEMBLY 1 19 0070280 平ネジ M5×10 SCREW 2 20 0045920 止ネジ M6×12 SCREW 1 21 250517A0 クランク軸 CRANKSHAFT 1 22 251010A0 エキセンピン ECCENTRIC PIN 1 23 2050970 座金 WASHER 1 24 0070410 皿ネジ M3×6 SCREW 1 43 jintex.in

Part Books

Search

Ref	Part number	Part name	Qty
2	2	2
9	9	9
11	11	11
10	10	10
12	12	12
6	6	6
8	8	8
7	7	7
6	6	6
5	5	5
4	4	4
14	14	14
17	17	17
16	16	16
15	15	15
18	18	18
19	19	19
20	20	20
22	22	22
23	23	23
21	21	21
1	1	1	4
13	13	13	4
3	3	3

Ref	Part number	Part name	Qty
2	2	2
9	9	9
11	11	11
10	10	10
12	12	12
6	6	6
8	8	8
7	7	7
6	6	6
5	5	5
4	4	4
14	14	14
17	17	17
16	16	16
15	15	15
18	18	18
19	19	19
20	20	20
22	22	22
23	23	23
21	21	21
1	1	1	4
13	13	13	4
3	3	3

Ref	Part number	Part name	Qty
2	2	2
9	9	9
11	11	11
10	10	10
12	12	12
6	6	6
8	8	8
7	7	7
6	6	6
5	5	5
4	4	4
14	14	14
17	17	17
16	16	16
15	15	15
18	18	18
19	19	19
20	20	20
22	22	22
23	23	23
21	21	21
1	1	1	4
13	13	13	4
3	3	3
