Parts index — Pegasus W600tap a row to open its page

Page 2 — 掲載機種 (Models covered) W664 Series

Pegasus W600 parts on page 2

Ref	Part number	Part name	Qty
	W664-01EB,01GB,01HB,01MC	W664-01EB,01GB,01HB,01MC
	W664-02GB	W664-02GB
	W664-03FB,03FC,03GB,03GC,03KB,03LB,03MC	W664-03FB,03FC,03GB,03GC,03KB,03LB,03MC
	W664-05BA,05BB,05MC	W664-05BA,05BB,05MC
	W664-08AB,08AC,08BB,08BC,08DB,08EC,08HB,08MB,08MC,08NC	W664-08AB,08AC,08BB,08BC,08DB,08EC,08HB,08MB,08MC,08NC
	W664-30AB,30AC	W664-30AB,30AC
	W664-32AB,32BB,32AC,32BC,32DB,32DC,32EC	W664-32AB,32BB,32AC,32BC,32DB,32DC,32EC
	W664-33AB,33BB,33AC,33BC	W664-33AB,33BB,33AC,33BC
	W664-34AB,34AC	W664-34AB,34AC
	W664-35AB,35BB,35AC,35BC,35DC,35NB,35MC,35NC	W664-35AB,35BB,35AC,35BC,35DC,35NB,35MC,35NC
	W664-71AB,71AC	W664-71AB,71AC
	W664-81AB,AC	W664-81AB,AC

Page 4

Pegasus W600 parts on page 4

Ref	Part number	Part name	Qty
	1	COVER
	2	BOLT
	3	WASHER
	4	PLUG
	5	SEAL
	6	COVER
	7	COVER
	8	SEAL
	9	COVER
	10	SCREW
	11	PLUG
	12	SPRING
	13	RING
	14	SPRING
	15	SPRING
	16	COVER
	17	COVER
	18	COVER
	19	COVER
	20	PIN
	21	COVER
	22	SCREW
	23	BRACKET
	24	SCREW
	25	WASHER
	26	SCREW
	27	SCREW
	28	COVER
	29	SCREW
	30	SEAL
	31	COVER
	32	COVER
	33	COVER
	34	COVER
	35	COVER

Page 5 — MACHINE BED FRAME

Pegasus W600 parts on page 5

Ref	Part number	Part name	Qty
	2065900	オイルゲージ
	2501170	足ピン
	2402280	栓
	2400520	栓
	2402270	栓
	2401100	栓
	2100031	栓
	2090840	蓋
	2402261	栓
	2400450	栓
	2050881	栓
	2501480	フィルタ
	2400010	止メ輪
	2551080	テーパーピン
	2073580	フェルト
	250158-910	カバー
	2500200	カバー
	2501570	スポンジ
	007017A0	平ネジ/M4×5
	2401270	合マーク
	2106790	ピン
	2106790	ピン
	2106790	ピン
	007018A0	平ネジ/M4×6
	3034480	座金
	0045410	止ネジ/M6×8
	0045220	止ネジ/M6×6
	2503880	銘板
	0045390	止ネジ/M5×6
	2105860	オイルシール
	9A30670	シール
	9A30690	ケガ注意ラベル
	9A30710	シール
	9A30720	シール
	9A30690	ケガ注意ラベル

Page 6

Pegasus W600 parts on page 6

Ref	Part number	Part name	Qty
1	1	COVER
2	2	COVER
3	3	COVER
4	4	BRACKET
5	5	SCREW
6	6	COVER
7	7	CAP
8	8	BRACKET
9	9	SCREW
10	10	WASHER
11	11	SCREW
12	12	SCREW
13	13	SCREW
14	14	BRACKET
15	15	SCREW
16	16	SCREW
17	17	SCREW
18	18	BRACKET
19	19	SCREW
20	20	COVER
21	21	COVER
22	22	PIN
23	23	SCREW
24	24	BRACKET
25	25	SCREW
26	26	BRACKET
27	27	SCREW
28	28	SCREW
29	29	BRACKET
30	30	SCREW
31	31	WASHER
32	32	PLATE
33	33	SCREW
34	34	WASHER
35	35	BRACKET
36	36	BRACKET
37	37	BRACKET
38	38	SCREW
39	39	WASHER
40	40	BRACKET
41	41	SCREW
42	42	WASHER
43	43	BRACKET
44	44	COVER

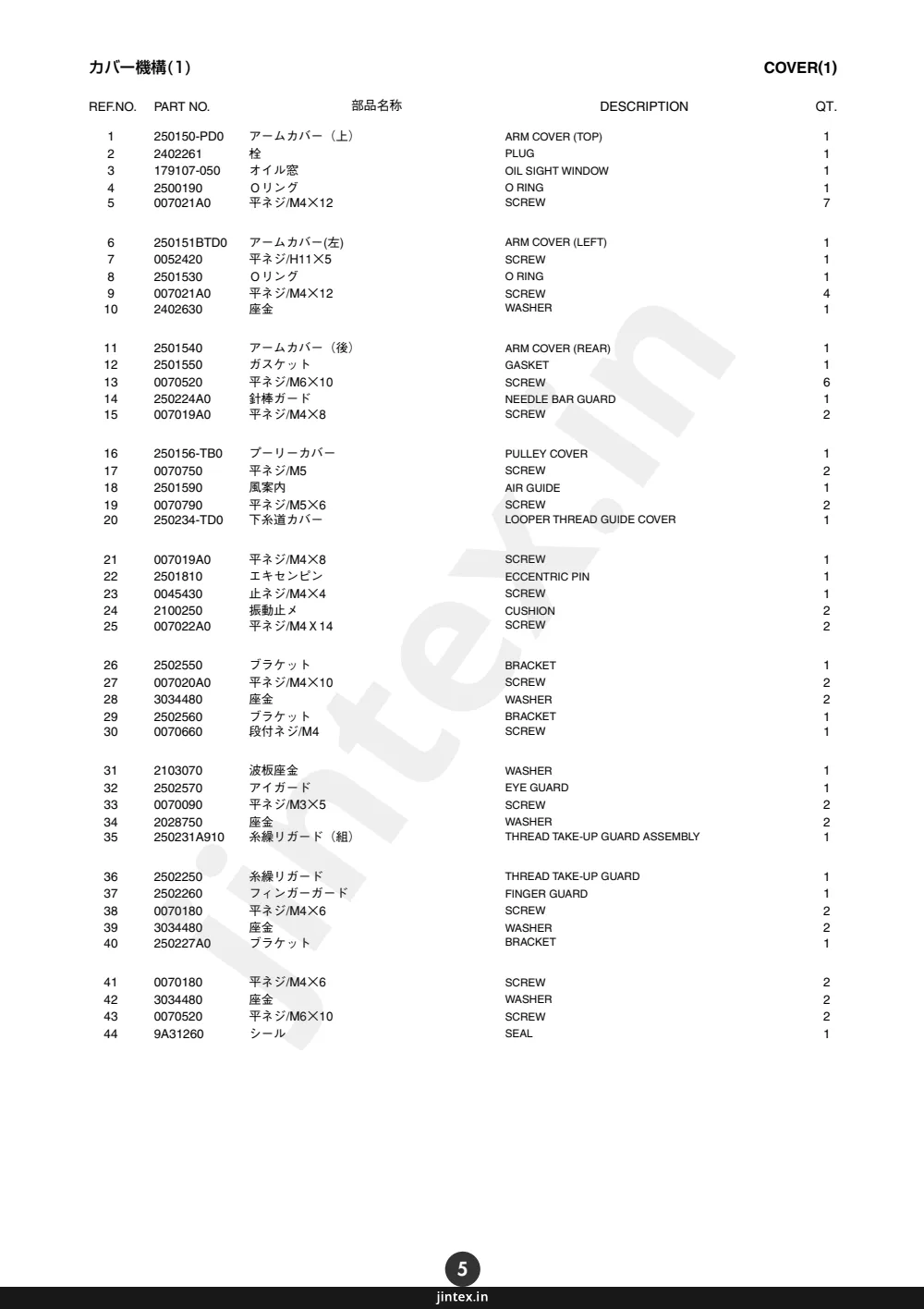

Page 7 — カバー機構(1)

Pegasus W600 parts on page 7

Ref	Part number	Part name	Qty
	250150-PD0	アームカバー(上)
	2402261	栓
	179107-050	オイル窓
	2500190	Oリング
	007021A0	平ネジ/M4×12
	250151BTD0	アームカバー(左)
	0052420	平ネジ/H11×5
	2501530	Oリング
	007021A0	平ネジ/M4×12
	2402630	座金
	2501540	アームカバー(後)
	2501550	ガスケット
	0070520	平ネジ/M6×10
	250224A0	針棒ガード
	007019A0	平ネジ/M4×8
	250156-TB0	プーリーカバー
	0070750	平ネジ/M5
	2501590	風案内
	0070790	平ネジ/M5×6
	250234-TD0	下糸道カバー
	007019A0	平ネジ/M4×8
	2501810	エキセントリックピン
	0045430	止ネジ/M4×4
	2100250	振動止メ
	007022A0	平ネジ/M4×14
	2502550	ブラケット
	007020A0	平ネジ/M4×10
	3034480	座金
	2502560	ブラケット
	0070660	段付ネジ/M4
	2103070	波板座金
	2502570	アイガード
	0070090	平ネジ/M3×5
	2028750	座金
	250231A910	糸繰りガード(組)
	2502250	糸繰りガード
	2502260	フィンガーガード
	0070180	平ネジ/M4×6
	3034480	座金
	250227A0	ブラケット
	0070180	平ネジ/M4×6
	3034480	座金
	0070520	平ネジ/M6×10
	9A31260	シール

Page 8

Pegasus W600 parts on page 8

Ref	Part number	Part name	Qty
7	W664-32	Screw
10	W664-32	Screw
8	W664-05,32,33,34,35	Screw
19	W664-34,35	Screw
13	W664-32	Screw
20	W664-32	Screw
18	W664-32	Screw

Page 9 — COVER(2)

Pegasus W600 parts on page 9

Ref	Part number	Part name	Qty
	2501600	上蓋
	2501610	ガスケット
	0070820	平ネジ M4×8
	2501800	板バネ
	0070820	平ネジ M4×8
	250162-PD0	平カバー
	0070200	平ネジ M4×10
	2501680	針板ブラケット
	2100250	振動止メ
	0070200	平ネジ M4×10
	2501760	板バネ
	007017A0	平ネジ M4×5
	250280-PD0	横カバー
	007024A0	平ネジ M4×18
	250200-9P0	蓋(組)/横カバー
	2501730	平行ピン
	2501740	ガスケット
	0070820	平ネジ M4×8
	2501750	クロスプレート
	007018A0	平ネジ M4×6
	2501810	エキセンピン
	0045370	止ネジ M4×5
	2402280	栓
	2501830	カバー(HR油除け)

Page 10

Pegasus W600 parts on page 10

Ref	Part number	Part name	Qty
	1	SHAFT
	2	SCREW
	3	SHAFT
	4	SCREW
	5	COLLAR
	6	BRACKET
	7	BOLT
	8	LINKAGE
	9	BOLT
	10	SHAFT
	11	PULLEY
	12	PULLEY
	13	SCREW
	14	SCREW
	15	SCREW
	16	PULLEY
	17	SHAFT
	18	COLLAR
	19	PULLEY
	20	SCREW
	21	PULLEY
	22	PULLEY
	23	SCREW
	24	SCREW
	25	SCREW
	26	BOLT
	27	BELT

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus W600 parts on page 11

Ref	Part number	Part name	Qty
	2505510	下軸
	0070360	平ネジ/M4×6
	250554-920	クランク軸
	0071280	止ネジ/M6×4
	250555-910	クランク軸(組)
	210091-920	ロッド
	0053760	平ネジ/C4×12.5
	252056-920	クランク
	0045340	六角穴ボルト/M6×14
	250557-910	軸受(ブッシュ)
	0045470	止ネジ/M6×5
	250529A910	軸受(ブッシュ)
	0045470	止ネジ/M6×5
	250545-910	ギヤ(下)
	0045470	止ネジ/M6×5
	250530-910	軸受(ブッシュ)
	0045550	止ネジ/M6×8
	0045470	止ネジ/M6×5
	2505140	止メ板
	0070820	平ネジ/M4×8
	2505560	ファン
	2505610	プーリー
	0045410	止ネジ/M6×8
	0045560	止ネジ/M6×10
	2401260	座金
	0045000	六角穴ボルト/M5×10
	206050C0	タイミングベルト

Page 12

Pegasus W600 parts on page 12

Ref	Part number	Part name	Qty
	W664-01G,03L,30,32,33,34,35,81	1
	W664-01G,03L,30,32,33,34,35,81	7

Page 13 — ARM SHAFT MECHANISM

Pegasus W600 parts on page 13

Ref	Part number	Part name	Qty
	250526B910	モーション (組)	1
	0070280	平ネジ/M5×10	2
	0045920	止ネジ/M6×12	1
	0071520	止ネジ/M6×4	1
	0071530	止ネジ/M6×6	1
	0072680	止ネジ/M8×10	1
	250560A0	クランク軸	1
	253500-920	ロッド (組)	1
	007021A0	平ネジ/M4×12	2
	007015A0	平ネジ/M3.5×14	2
	253501A920	クランク (組)	1
	0045340	六角穴ボルト/M6×14	1
	2505240	バランスウエイト	1
	0045140	止ネジ/M5×5	2
	2505060	継手	1
	0045550	止ネジ/M6×8	2
	0045470	止ネジ/M6×5	2
	2505520	軸	1
	250529-910	軸受 (ブッシュ)	1
	0045470	止ネジ/M6×5	2
	250547A0	ギヤ (上)	1
	0045470	止ネジ/M6×5	4
	250528-910	軸受 (ブッシュ)	1
	0045550	止ネジ/M6×8	1
	0045470	止ネジ/M6×5	1
	250566-TD0	ハンドホイール	1
	0045410	止ネジ/M6×8	1
	0045560	止ネジ/M6×10	1
	0045010	六角穴ボルト/M5×14	1
	2045850	座金	1

Page 14

Pegasus W600 parts on page 14

Ref	Part number	Part name	Qty
	W664-01G,03L,30,32,33,34,35,81	Part 5
	W664-01G,03L,30,32,33,34,35,81	Part 7
	1	Part 1
	2	Part 2
	3	Part 3
	4	Part 4
	6	Part 6
	8	Part 8
	9	Part 9
	10	Part 10
	11	Part 11
	12	Part 12
	13	Part 13
	14	Part 14
	15	Part 15
	16	Part 16
	17	Part 17
	18	Part 18
	19	Part 19
	20	Part 20
	2-needle	2本針
	3-needle	3本針
	21	Part 21
	22	Part 22
	23	Part 23
	24	Part 24
	25	Part 25
	26	Part 26
	27	Part 27
	28	Part 28
	29	Part 29
	30	Part 30
	31	Part 31
	32	Part 32

Page 15 — NEEDLE BAR/GUARD MECHANISM

Pegasus W600 parts on page 15

Ref	Part number	Part name	Qty
	251014-910	針棒
	2060610	針棒抱キ
	0053250	平ネジ/C5×10
	2510160	リンク
	2060530	段付ピン
	240098-20	ニードルベアリング
	2401010	座金
	2060630	角駒
	2510171	案内
	007021A0	平ネジ/M4×10
	2510180	ラッチ
	007021A0	平ネジ/M4×12
	179040-050	スポンジ
	2065240	止メ金
	2121860	給油紐
	XXXXXX	針留
	0045540	止ネジ/M3×3
	0045540	止ネジ/M3×3
	XXXXXX	針板
	005511-HC0	皿ネジ/C4×6.5
	251510-920	エキセン
	0045430	止ネジ/M4×4
	2515110	レバー
	0070860	平ネジ/M4×7
	2515120	針受台(後)
	XXXXXX	針受(後)
	0045430	止ネジ/M4×4
	251513-920	レバー
	0070130	平ネジ/M3.5×8
	2515140	針受台(前)
	XXXXXX	針受(前)
	0045430	止ネジ/M4×4

Page 16

Pegasus W600 parts on page 16

Ref	Part number	Part name	Qty
35	W664-01M,03M,05M,08D,08F,08M,08N,35D,35M,35N	Except W664-01M,03M,05M,08D,08F,08M,08N,35D,35M,35N

Page 17 — LOOPER DRIVE MECHANISM

Pegasus W600 parts on page 17

Ref	Part number	Part name	Qty
	252036-920	エキセン
	0045470	止ネジ/M6×5
	206172-20	ニードルベアリング
	2520350	ロッド
	252037-910	段付ピン (組)
	0048050	六角ナット/M5
	2400620	座金
	2520390	ルーバー軸案内
	201074A0	振止メ
	2022860	バネ座金
	0055460	平ネジ/C5×10
	2520440	軸
	2402320	座金
	0045240	六角ボルト/M4×10
	2012520	バネ座金
	2402310	座金
	252046-920	レバー
	0045340	六角ボルト/M6×14
	252040-920	ホルダー
	0070210	平ネジ/M4×12
	2520410	座金
	2520420	スライダー
	2520430	ピン
	0045430	止ネジ/M4×4
	252045-920	ホルダー
	0070210	平ネジ/M4×12
	2520410	座金
	2520470	座金
	2520520	ブッシュ
	0045220	止ネジ/M6×6
	252049-910	ブッシュ (組)
	2310110	Oリング
	0045220	止ネジ/M6×6
	2520480	軸
	252053-920	ルーバー台
	0071450	六角ボルト
	2520550	座金
	XXXXXX	ルーバー
	0071290	止ネジ/M4×5
	2401310	圧縮バネ

Page 18

Pegasus W600 parts on page 18

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	COLLAR
3	3	BEARING
4	4	BEARING
5	5	CIRCLIP
6	6	CIRCLIP
7	7	HOUSING
8	8	BRACKET
9	9	SCREW
10	10	SHAFT
11	11	COLLAR
12	12	CONNECTING ROD
13	13	LINK
14	14	LINK
15	15	SCREW
16	16	SHAFT
17	17	SHAFT
18	18	PIN
19	19	SHAFT
20	20	SPRING
21	21	PIN
22	22	BRACKET
23	23	SCREW
24	24	PIN
25	25	SPRING
26	26	SHAFT
27	27	SCREW
28	28	SHAFT
29	29	SPRING
30	30	COLLAR
31	31	O-RING
32	32	LEVER
33	33	SCREW
34	34	BRACKET
35	35	SCREW
36	36	SHAFT
37	37	CIRCLIP
38	38	CIRCLIP
39	39	O-RING
40	40	SPRING
41	41	SPRING
42	42	COLLAR
43	43	COLLAR
44	44	CIRCLIP

Page 19 — FEED MECHANISM(1)

Pegasus W600 parts on page 19

Ref	Part number	Part name	Qty
1	252607-920	エキセン	1
2	0045390	止ネジM5×6	2
3	204084-20	ニードルベアリング	1
4	240236-20	ニードルベアリング	1
5	2402340	止メ輪	1
6	2402370	止メ輪	1
7	2526080	ロッド	1
8	252609-920	クランク	1
9	0045310	六角穴ボルト/M5×12	1
10	2400550	座金	1
11	0070410	皿ネジ/M3×6	1
12	2526120	ロッド	1
13	2526140	リンク	1
14	2526150	リンク	1
15	0045370	止ネジ/M4×5	2
16	2526130	平行ピン	2
17	2021760	給油紐	2
18	2073580	フエルト	6
19	2526160	平行ピン	1
20	2021760	給油紐	1
21	2079250	フエルト	4
22	2526170	クランク	1
23	0071420	止ネジ/M6×6	2
24	252618-910	リンク	1
25	0045470	止ネジ/M5×6	2
26	2526220	案内	1
27	0045390	止ネジ/M5×6	1
28	2526200	引張リバネ	1
29	0071310	段ネジ/M5	1
30	2526210	軸	1
31	2400170	Oリング	1
32	2526230	レバー	1
33	0070340	平ネジ/M5×10	1
34	252624-TB0	目盛板	2
35	0070440	皿ネジ/M4×10	1
36	2526250	調節ネジ	1
37	2016290	止メ輪	1
38	2009830	止メ輪	1
39	2402510	Oリング	1
40	0045500	止ネジ/M4×10	1
41	0045370	止ネジ/M4×5	1
42	2526260	ライナー	1
43	2526600	丸ナット	1
44	2526710	シール	1

Page 20

Pegasus W600 parts on page 20

Ref	Part number	Part name	Qty
17	W664-05,33	Except W664-05,33
1	W664-05,33,34,35	Except W664-05, 33,34,35
8	W664-34,35	Except W664-34,35
7	W664-05,33	Except W664-05,33

Page 21 — FEED MECHANISM(2)

Pegasus W600 parts on page 21

Ref	Part number	Part name	Qty
	2526100	クランク軸
	2021750	給油紐
	2401480	栓
	2400970	栓
	179320-050	フェルト
	2073580	フェルト
	2067480	フェルト
	240235-920	カラー
	0045470	止ネジ/M6×5
	204052A0	オイルシール
	252633-910	クランク軸
	2021770	給油紐
	2067480	フェルト
	2402410	オイルシール
	2402390	カラー
	0071280	止ネジ/M6×4
	2526750	角駒
	2526310	角駒
	2079250	フェルト
	2079250	フェルト
	2021760	給油紐
	0045140	止ネジ/M5×5
	252659-910	送り台(組)
	2402400	フェルト
	2079250	フェルト
	2526390	案内/差動送り台
	0071430	平ネジ/M4×5.5
	2526280	案内(右)
	0045220	止ネジ/M6×6
	2526290	案内(左)
	0071300	平ネジ/M4×7
	2526360	リンク
	2021750	給油紐
	2107660	止ピン
	2526370	ブッシュ
	2400390	座金
	0070560	六角ネジ/M5×13
	2526320	角駒
	210238-20	ニードルベアリング
	XXXXXX	主送り歯
	0070190	平ネジ/M4×8
	XXXXXX	差動送り歯
	0070190	平ネジ/M4×8
	252630-C0	平行ピン
	0070410	皿ネジ/M3×6

Page 22

Pegasus W600 parts on page 22

Ref	Part number	Part name	Qty
	1	BRACKET
	2	BEARING
	3	SHAFT SUPPORT
	4	SHAFT
	5	SPRING PIN
	6	SPRING
	7	LEVER
	8	SHAFT
	9	O-RING
	10	PIN
	11	CIR-CLIP
	12	SPRING
	13	SPRING
	14	BRACKET
	15	SHAFT
	16	BEARING
	17	BRACKET
	18	SCREW
	19	PIN
	20	LEVER ASSEMBLY
	21	SCREW
	22	SHAFT
	23	BEARING ASSEMBLY
	24	PIN
	25	BEARING
	26	SCREW
	27	ROLLER
	28	BRACKET
	29	NUT
	30	WASHER
	31	SCREW
	32	COVER
	33	WASHER
	34	SCREW
	35	BEARING

Page 23 — FEED MECHANISM(3)

Pegasus W600 parts on page 23

Ref	Part number	Part name	Qty
1	2526410	角駒	1
2	2526420	案内	1
3	2526430	案内軸	1
4	2526650	軸	1
5	2016290	止メ輪	1
6	0045400	止ネジ/M5×8	1
7	2526440	レバー	1
8	2526460	軸	1
9	2401290	Oリング	1
10	0045400	止ネジ/M5×8	1
11	2025220	止メ輪	1
12	2526450	ネジリバネ	1
13	2325080	カラー	1
14	001998-20	平ネジ/C4×6	1
15	252648-910	レバー軸	1
16	2069420	オイルシール	1
17	252651-920	クランク	1
18	0070290	平ネジ/M5×12	1
19	0071320	ピン付ネジ/M4	1
20	252652-920	レバー	1
21	0045310	六角穴ボルト/M5×12	1
22	252653-910	レバー軸	1
23	240235-920	カラー	1
24	0045470	止ネジ/M6×5	1
25	2526570	線細工バネ	1
26	2526560	目盛板	1
27	2401240	スペーサー	2
28	007022A0	平ネジ/M4×14	2
29	2526580	ストッパー	2
30	3034480	座金	2
31	007018A0	平ネジ/M4×6	2
32	2520690	ナット	1
33	2113010	バネ座金	1
34	0070590	段付ネジ/M4.5	1
35	2400630	オイルシール	1

Page 24

Pegasus W600 parts on page 24

Ref	Part number	Part name	Qty
	1	Knob
	2	Spring Cap
	3	Spring
	4	Washer
	5	Lever
	6	Lever
	7	Screw
	8	Screw
	9	Bracket
	10	Screw
	11	Screw
	12	Washer
	13	Rod
	14	Spacer
	15	Screw
	16	Screw
	17	Screw
	18	Spring
	19	Washer
	20	Screw
	21	Bracket
	22	Screw
	23	Lever
	24	Screw
	25	Bracket
	26	Screw
	27	Lever
	28	Screw
	29	Screw
	30	Screw
	31	Screw
	32	Screw
	33	Nut
	34	Lever
	35	Base
	36	Screw
	37	Lever

Page 25 — PRESSER FOOT MECHANISM

Pegasus W600 parts on page 25

Ref	Part number	Part name	Qty
	253000-910	調節棒
	2530031	調節ナット
	2402520	圧縮バネ
	2402530	圧縮バネ
	2530260	押工棒
	2530180	油除ケ
	2061390	押工棒抱キ
	0051180	平ネジ/C5×12
	253005-910	案内
	007025A0	平ネジ/M4×20
	0070100	平ネジ/M3×6
	2404740	座金
	253008-910	レバー
	1920240	カラー
	0W00024-10	止ネジ/W2×4
	2061570	リンク
	0053860	段付ネジ/C7
	2530100	ネジリバネ
	2061560	カラー
	0050840	六角ネジ/C5×5.5
	2061490	クランク(上)
	0051870	平ネジ/C5×14
	2530270	リンク
	0051840	段付ネジ/C5
	2061480	クランク(下)
	002022-40	六角ネジ/C10×9
	2530130	軸
	2530140	レバー
	0070340	平ネジ/M5×10
	2530150	ブラケット
	007019A0	平ネジ/M4×8
	0045810	六角ネジ/M5×20
	0048050	六角ナット/M5
	2530280	フィンガーガード
	XXXXXX	押工
	001170-30	平ネジ/C4×9
	250230-RA0	押工上グレーバーガード

Page 26

Pegasus W600 parts on page 26

Ref	Part number	Part name	Qty
1	1	SCREW
2	2	WASHER
3	3	BRACKET
4	4	SCREW
5	5	WASHER
6	6	SCREW
7	7	WASHER
8	8	NUT
9	9	SHAFT
10	10	WASHER
11	11	CLIP
12	12	BRACKET
13	13	BRACKET
14	14	COLLAR
15	15	SHAFT
16	16	SCREW
17	17	SPRING
18	18	O-RING
19	19	COLLAR
20	20	SCREW
21	21	BRACKET
22	22	SCREW
23	23	BRACKET
24	24	BRACKET

Page 27 — SPREADER MECHANISM

Pegasus W600 parts on page 27

Ref	Part number	Part name	Qty
1	254501A920	エキセン(組)	1
2	0045140	止ネジ/M5×5	2
3	2545110	ロッド	1
4	254503-920	クランク	1
5	0045340	六角穴ボルト/M6×14	1
6	2545040	ピン付ネジ/M5	1
7	2400620	座金	1
8	0048050	六角ナット/M5	1
9	2545190	軸	1
10	2061800	座金	1
11	3066710	止メ輪	1
12	254506B0	クランク	1
13	0045470	止ネジ/M6×5	2
14	2545070	駒	1
15	2545180	クランク軸	1
16	2079250	フェルト	2
17	2021760	給油紐	1
18	2330200	Oリング	1
19	2120390	カラー	1
20	0012270	平ネジ/C×3.7	2
21	254516-920	レバー(組)	1
22	0070200	平ネジ/M4×10	1
23	0070220	平ネジ/M4×14	1
24	2575650	スプレッダー	1

Page 28

Pegasus W600 parts on page 28

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	2-Needle. With top cover thread.
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	3-Needle. With top cover thread.

Page 29 — 糸調子機構

Pegasus W600 parts on page 29

Ref	Part number	Part name	Qty
	2540080	糸道
	007019A0	平ネジ/M4×8
	1921200	パイプ
	2061150	ホルダー
	007018A0	平ネジ/M4×6
	3034480	座金
	254003B910	クランク
	0045310	六角穴ボルト/M5×12
	2028680	座金
	254000-910	レバー
	2540220	カラー
	002133-10	平ネジ/C5×12.5
	254023C9T0	テンション (組)
	2540190	ブラケット
	2540210	糸緩め
	263542A9T0	糸調子 (組) (強)
	263542B9T0	糸調子 (組)
	263542C9T0	糸調子 (組) (弱)
	2540200	糸道
	2062030	糸道
	3063010	引張リバネ
	0054470	段付ネジ/C5
	2062020	スペーサー
	007019A0	平ネジ/M4×8
	001817-2A0	調子棒
	2103190	調子皿
	263544-TA0	受皿
	2010370	圧縮バネ (強)
	2084480	ラチェット
	263543-TA0	調子ナット
	2010860	圧縮バネ (中)
	2010680	圧縮バネ (弱)
	254023E9T0	テンション (組)

Page 30

Pegasus W600 parts on page 30

Ref	Part number	Part name	Qty
27	W664-01M,03M,05M,08M,08N,35M,35N を除く Except W664-01M,03M,05M,08M,08N,35M,35N	27
47	W664-08,30,33,34,35,81 は附属品 Packed in accessory for W664-08,30,33,34,35,81	47
50	W664-01G,03L,30,32,33,34,35,81 を除く Except W664-01G,03L,30,32,33,34,35,81	50
50	W664-01C,01E,02,03F,03G,03K,05,08,71 を除く Except W664-01C,01E,02,03F,03G,03K,05,08,71	50

Page 31 — NEEDLE & SPREADER THREAD HANDLING

Pegasus W600 parts on page 31

Ref	Part number	Part name	Qty
	253505A1	糸繰り
	007019A0	平ネジ/M4×8
	3034480	座金
	253504-920	レバー
	0045010	六角穴ボルト/M5×14
	3030670	バネ座金
	2050610	止メ輪
	204754A0	カラー
	0021930	六角ネジ/C5×8.5
	2535030	軸
	0045270	六角穴ボルト/M4×8
	2012520	バネ座金
	2041070	座金
	2535070	糸道
	0070090	平ネジ/M3×5
	253508A0	糸道
	0070770	皿ネジ/M4×7
	253509A0	糸受
	0070080	平ネジ/M3×4
	2404740	座金
	2535160	糸調子台
	007019A0	平ネジ/M4×8
	2345610	糸案内
	0W09070-20	段付ネジ/W5
	2535170	調子バネ
	2535930	小調子皿
	2535440	糸道
	007019A0	平ネジ/M4×8
	3034480	座金
	2535450	ホルダー
	2345210	糸道
	0045350	止メネジ/M3×4
	0070100	平ネジ/M3×6
	2535060	糸繰り
	2535140	糸道
	007019A0	平ネジ/M4×8
	2535150	糸道
	007019A0	平ネジ/M4×8
	253548B0	糸案内
	0070190	平ネジ/M4×8
	3034480	座金
	2535470	糸道
	1371080	調子皿
	2113880	圧縮バネ
	0071671	段付ネジ/C3
	2750340	ツマミ
	2535110	糸道
	0045540	止メネジ/M3×3
	2502290	糸繰りレバーガード
	2536680	糸道

Page 32

Pegasus W600 parts on page 32

Ref	Part number	Part name	Qty
1	1	COVER
2	2	SCREW
3	3	BRACKET
4	4	BRACKET
5	5	SCREW
6	6	SCREW
7	7	BRACKET
8	8	WASHER
9	9	SCREW
10	10	SPRING
11	11	SHAFT
12	12	COLLAR
13	13	SCREW
14	14	SPRING
15	15	BRACKET
16	16	SCREW
17	17	SHAFT
18	18	PIN
19	19	PIN
20	20	SPRING
21	21	HANDLE
22	22	PLATE
23	23	SCREW
24	24	BRACKET
25	25	SPRING
26	26	WASHER
27	27	SPRING
28	28	SCREW
29	29	BRACKET
30	30	SCREW
31	31	SCREW

Page 33 — LOOPER THREAD HANDLING

Pegasus W600 parts on page 33

Ref	Part number	Part name	Qty
	253693-910	下糸繰り
	0045370	止ネジM4×5
	2535920	下糸繰り台
	253534A0	糸道
	2105850	座金
	0070310	平ネジM2.5×4
	253533D0	糸道
	2105850	座金
	0070310	平ネジM2.5×4
	0045430	止ネジM4×4
	2536000	軸
	2402610	カラー
	0045540	止ネジM4×4
	253606A0	ネジリバネ
	2536800	糸案内
	0070090	平ネジM3×5
	253607-910	ブラケット(組)
	2536010	軸
	202647A0	スプリングピン
	2401230	防振ゴム
	0070820	平ネジM4×8
	2536050	板バネ
	007017A0	平ネジM4×5
	2535860	糸道
	253588A0	小調子皿
	2535880	小調子皿
	2402420	圧縮バネ
	0071330	段付ネジ/M3
	1670790	糸道
	007018A0	平ネジM4×6
	0070080	平ネジM3×4

Page 34

Pegasus W600 parts on page 34

Ref	Part number	Part name	Qty
1	1	HOSE
2	2	HOSE
3	3	HOSE
4	4	CLAMP
5	5	CLAMP
6	6	CLAMP
7	7	BRACKET
8	8	BRACKET
9	9	BRACKET
10	10	BRACKET
11	11	BRACKET
12	12	BRACKET
13	13	BRACKET
14	14	BRACKET
15	15	BRACKET
16	16	BRACKET
17	17	BRACKET
18	18	CLAMP
19	19	SCREW
20	20	SCREW
21	21	SCREW
22	22	SCREW
23	23	CLAMP
24	24	CLAMP
25	25	BRACKET
26	26	CLAMP
27	27	CLAMP
28	28	CLAMP
29	29	BRACKET
30	30	BRACKET
31	31	BRACKET
32	32	BRACKET
33	33	BRACKET
34	34	BRACKET
35	35	BRACKET
36	36	BRACKET
37	37	SCREW
38	38	BRACKET
39	39	CLAMP

Page 35 — LUBRICATION MECHANISM(1)

Pegasus W600 parts on page 35

Ref	Part number	Part name	Qty
1	255035-910	パイプ	1
2	2550370	継手ネシ	1
3	2401350	チューブ	1
4	2001360	継手	2
5	2021990	クランプ	2
6	2001520	継手ネシ	2
7	2550030	パイプ	1
8	2401360	フェルト	1
9	2107660	止ピン	1
10	0045140	止ネジ/M5×5	1
11	2550210	フェルト	1
12	2550050	ラッチ	1
13	007018A0	平ネジ/M4×6	1
14	2401430	チューブ	1
15	2405680	チューブ	1
16	2550380	継手	1
17	2401450	チューブ	1
18	2021990	クランプ	2
19	2550990	油受ケ	1
20	007018A0	平ネジ/M4×6	2
21	255097-910	噴油管	1
22	0048210	六角ナット/M4	1
23	2400060	チューブ	1
24	2021990	クランプ	2
25	255094-910	噴油管	1
26	2551230	継手	1
27	2001520	継手ネシ	1
28	2021990	クランプ	1
29	255100-910	排油管	1
30	2551020	パイプ	1
31	007017A0	平ネジ/M4×5	1
32	2068400	チューブ	1
33	2021990	クランプ	2
34	2402450	フェルト	1
35	2402440	チューブ	1
36	2401430	チューブ	1
37	007018A0	平ネジ/M4×6	1
38	2550390	パイプ	1
39	200140A0	給油パイプ	1

Page 36

Pegasus W600 parts on page 36

Ref	Part number	Part name	Qty
1	1	Screw
2	2	Washer
3	3	Screw
4	4	Screw
5	5	Gasket
6	6	Shaft Assembly
7	7	Shaft
8	8	Gear
9	9	Gear
10	10	Gear
11	11	Plate
12	12	Screw
13	13	Screw
14	14	Shaft
15	15	Screw
16	16	Screw
17	17	Screw
18	18	Filter
19	19	O-ring
20	20	Housing
21	21	Gasket
22	22	Screw
23	23	Screw

Page 37 — 給油機構(2) LUBRICATION MECHANISM(2)

Pegasus W600 parts on page 37

Ref	Part number	Part name	Qty
	2550410	オイルパン (組)
	202287A0	座金
	005138B0	平ネジH11×12
	0045040	六角穴ボルト/M8×20
	2551440	Oリング
	255091-910	ポンプ (組)
	2550240	軸
	2550250	ローター
	2550260	ローター
	2550270	ローター
	2550280	カバー
	0070260	平ネジM4×5
	0071050	平ネジM4×40
	2550190	ウォームホイール
	0045140	止ネジM5×5
	0045310	六角穴ボルト/M5×12
	2550930	継手ネジ
	2062330	エレメント
	2102000	ブラケット/フィルタ
	2064310	Oリング
	210201-PD1	蓋
	007021A0	平ネジM4×12
	9A30020	フィルタシール

Page 38

Pegasus W600 parts on page 38

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	PIN
3	3	COVER
4	4	SPRING
5	5	SCREW
6	6	BRACKET
7	7	BRACKET
8	8	SCREW
9	9	BRACKET
10	10	SCREW
11	11	BRACKET
12	12	PIN
13	13	BRACKET
14	14	SPRING
15	15	WASHER

Page 39

Pegasus W600 parts on page 39

Ref	Part number	Part name	Qty
	207066-9P0	シリコンタンク上(組)
	207066-PD0	シリコンタンク(上)
	207067-PD0	蓋
	2067810	スプリングピン
	0050530	平ネジ/C4×4.8
	2070680	フェルト
	255103-910	シリコンタンク(組)
	0070820	平ネジ/M4×8
	2551070	針冷却器(下)
	007019A0	平ネジ/M4×8
	2402470	フェルト
	2107660	止ピン
	2402460	チューブ
	2021750	給油紐
	2068510	栓

Page 40

Pegasus W600 parts on page 40

Ref	Part number	Part name	Qty
2	2	2
9	9	9
11	11	11
10	10	10
12	12	12
6	6	6
8	8	8
7	7	7
6	6	6
5	5	5
4	4	4
14	14	14
17	17	17
16	16	16
15	15	15
18	18	18
19	19	19
20	20	20
22	22	22
23	23	23
21	21	21
1	1	1	4
13	13	13	4
3	3	3

Page 41

Pegasus W600 parts on page 41

Ref	Part number	Part name	Qty
	0090160	クッションゴム (セット)
	2063380	クッションゴム
	2063360	半沈用ナット/M8
	2590000	据付台
	0045120	六角穴ボルト
	2063370	座金
	2057640	防振ゴム
	2057650	ライナー
	0070930	ピン付ネジ/M5
	2063290	鎖案内
	0070270	平ネジ/M5×8
	2054670	スペーサー
	0090160	クッションゴム (セット)
	2063380	クッションゴム
	0090320	ネジ (セット)
	2070730	段付ネジ/C10
	2070740	止メ輪
	2007280	座金
	2020450	バネ座金
	0050200	六角ナット/C10
	259003-TB0	ベルトカバー
	0049060	木ネジ/4.8
	3033350	座金

Page 42

Pegasus W600 parts on page 42

Ref	Part number	Part name	Qty
	1	6本立 6-spool
	2	5本立 5-spool
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40

Page 43 — THREAD STAND

Pegasus W600 parts on page 43

Ref	Part number	Part name	Qty
	000100-9P0	糸立て(6本立)
	000100A9P0	糸立て(5本立)
	000101-PA0	スタンド棒(上)
	000102-PA0	スタンド棒(下)
	0001030	ジョイント
	004066-HU0	ネジ/M5×14
	004067-HU0	六角ナット/M5
	000104-PA0	ブラケット(3本立)
	000104APA0	ブラケット(2本立)
	0001160	ホルダー
	004068-HU0	ネジ/M6×16
	0001050	糸立棒
	303067A0	バネ座金
	004067-HU0	六角ナット/M5
	000106-PA0	受皿
	0001070	ウレタン
	000108-PA0	揺止メ
	000109-PA0	ブラケット
	0041130	ネジ/M4×20
	0048030	六角ナット/M4
	0001100	糸道棒
	004065-HU0	ネジ/M4×12
	0048030	六角ナット/M4
	000111-PA0	ブラケット
	004065-HU0	ネジ/M4×12
	0048030	六角ナット/M4
	0001120	糸道棒(6本立)
	000112A0	糸道棒(5本立)
	004065-HU0	ネジ/M4×12
	0048030	六角ナット/M4
	000104-PA0	ブラケット(3本立)
	000104APA0	ブラケット(2本立)
	0001160	ホルダー
	004068-HU0	ネジ/M6×16
	0001130	糸道
	0001140	キャップ
	0001150	座金
	0001170	バネ座金
	007370-HU0	六角ナット/M16
	9A21490	糸立台組立説明書

Page 44 — W664-01

Pegasus W600 parts on page 44

Ref	Part number	Part name	Qty
	1	Cover
	2	Cover
	3	Screw
	4	Bolt
	5	Washer
	6	Pin
	7	Bracket
	8	Base Plate
	9	Screw
	10	Washer
	11	Bracket
	12	Screw
	13	Screw
	14	Bracket
	15	Bracket
	16	Screw
	17	Washer
	18	Housing
	19	Shaft
	20	Screw
	21	Shaft
	22	Shaft
	23	Washer
	24	Screw

Page 45 — SPECIFIC PARTS(1)

Pegasus W600 parts on page 45

Ref	Part number	Part name	Qty
	2501670	差シ板
	250177BPD1	前カバー(組)
	0070430	皿ネジ M4×8
	2500130	ピン付ネジ M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ M3×3
	6A005600000	ブラケット(組)
	0070280	平ネジ M5×10
	2045850	座金
	2502630	ブラケット
	0070090	平ネジ M3×5
	2580100	布案内(右)
	2580110	布案内(左)
	258013-910	布案内
	0070200	平ネジ M4×10
	3034480	座金
	250526C910	モーション(組)
	0070280	平ネジ M5×10
	0045920	止ネジ M6×12
	250517A0	クランク軸
	251010A0	エキセンピン
	2050970	座金
	0070410	皿ネジ M3×6

Page 46 — W664-02

Pegasus W600 parts on page 46

Ref	Part number	Part name	Qty
27	27	27
25	25	25
26	26	26
40	40	40
41	41	41
42	42	42
31	31	31
34	34	34
35	35	35
28	28	28
29	29	29
30	30	30
32	32	32
33	33	33
36	36	36
37	37	37
38	38	38
39	39	39
24	24	24
19	19	19
18	18	18
21	21	21
20	20	20
22	22	22
23	23	23
17	17	17
10	10	10
16	16	16
15	15	15
14	14	14
13	13	13
2	2	2
1	1	1
11	11	11
12	12	12
8	8	8
9	9	9
7	7	7
5	5	5
6	6	6
4	4	4
3	3	3

Page 47 — 専用部品(2)

Pegasus W600 parts on page 47

Ref	Part number	Part name	Qty
	250184-PD1	前カバー(組)
	0070430	皿ネジ/M4×8
	2500130	ピン付ネジ/M4
	2011910	ハネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	250167A0	差シ板
	250186-PD0	前カバー(小)
	0070270	平ネジ/M5×8
	2064390	補助板/前カバー
	0070790	平ネジ/M5×6
	2045850	座金
	2501930	衣除ケ
	007017A0	平ネジ/M4×5
	2501960	カバー
	007018A0	平ネジ/M4×6
	2501900	ブラケット
	2064600	座金
	0070270	平ネジ/M5×8
	2501890	締付金具
	0051130	平ネジ/C5×5.5
	0070270	平ネジ/M5×8
	2400420	座金
	000257A9S0	テープガイド(組)
	000247-SA0	テープ台
	0002700	座金
	0002530	平行ピン
	0002500	取付棒(下)
	0014480	止ネジ/C9×5.2
	000251-SA0	ブラケット
	0049130	木ネジ/5.8
	0002520	段付ネジ/M5
	2045850	座金
	3030670	ハネ座金
	0002260	六角ナット/M5
	0002530	平行ピン
	0002540	ホルダー
	0051610	平ネジ/C5×8
	0002550	取付棒/テープ案内
	007023A0	平ネジ/M4×16
	0048030	六角ナット/M4
	000256-SA0	ホルダー

Page 48 — W664-03F,03G,03K,03L

Pegasus W600 parts on page 48

Ref	Part number	Part name	Qty
10	W664-03F,03L	10
11	W664-03F,03L	11
12	W664-03F,03L	12
13	W664-03G,03K	13
14	W664-03G,03K	14
15	W664-03G,03K	15
16	W664-03K,03L	16
9	W664-03L	9
2	W664-03	2
3	W664-03L	3
4	W664-03L	4
5	W664-03L	5
6	W664-03L	6
7	W664-03L	7
8	W664-03L	8
20	W664-03L	20
21	W664-03L	21
22	W664-03L	22
23	W664-03L	23
24	W664-03L	24
25	W664-03L	25
26	W664-03L	26
17	W664-03L	17
18	W664-03L	18
19	W664-03L	19

Page 49 — SPECIFIC PARTS(3)

Pegasus W600 parts on page 49

Ref	Part number	Part name	Qty
	2501670	差シ板
	250177BPD1	前カバー(組)
	250177MPD1	前カバー(組)
	0070430	皿ネジ/M4×8
	2500130	ピン付ネジ/M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	2400260	スプリュー
	2575690	布案内(左)
	0070090	平ネジ/M3×5
	2575700	布案内(右)
	2575750	布案内(左)
	2575760	布案内(右)
	0070090	平ネジ/M3×5
	2502630	ブラケット
	6A005600000	ブラケット(組)
	0070280	平ネジ/M5×10
	2045850	座金
	250526C910	モーション(組)
	0070280	平ネジ/M5×10
	0045920	止ネジ/M6×12
	250517A0	クランク軸
	251010A0	エキセンピン
	2050970	座金
	0070410	皿ネジ/M3×6

Page 50

Pegasus W600 parts on page 50

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	COVER
3	3	SCREW
4	4	BOLT
5	5	WASHER
6	6	BRACKET
7	7	BRACKET
8	8	COVER
9	9	SCREW
10	10	COVER
11	11	SHAFT
12	12	BRACKET
13	13	BOLT
14	14	BRACKET
15	15	BRACKET
16	16	SPRING WASHER
17	17	BRACKET

Page 51 — 専用部品(4)

Pegasus W600 parts on page 51

Ref	Part number	Part name	Qty
	250168A0	ブラケット
	250177CPD1	前カバー(組)
	0070430	皿ネジ/M4×8
	2500130	ピン付ネジ/M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	250167A0	差込板
	0070740	平ネジ/M5×5
	250177HPD1	前カバー(組)
	2555210	軸
	252675A0	角駒
	255523-CO	軸
	3060110	止メ輪
	255522-920	クランク
	0045220	止ネジ/M6×6
	2079250	フェルト

Page 52

Pegasus W600 parts on page 52

Ref	Part number	Part name	Qty
8	8	For light weight fabric
9	9	For heavy weight fabric
10	10	Packed in accessory
11	11	Packed in accessory
12	12	Packed in accessory
13	13	Packed in accessory
14	14	Packed in accessory
15	15	Packed in accessory
16	16	Packed in accessory
17	17	Packed in accessory
18	18	Packed in accessory
19	19	Except W664-08H
20	20	Packed in accessory
21	21	Packed in accessory
22	22	Packed in accessory
23	23	Packed in accessory
24	24	Packed in accessory
25	25	Narrow
26	26	Packed in accessory
27	27	Packed in accessory
28	28	Packed in accessory
29	29	Packed in accessory
30	30	Packed in accessory
31	31	Packed in accessory
32	32	Packed in accessory
33	33	Packed in accessory
1	1	Packed in accessory
2	2	Packed in accessory
3	3	Packed in accessory
4	4	Packed in accessory
5	5	Packed in accessory
6	6	Packed in accessory
7	7	Except W664-08H

Page 53 — SPECIFIC PARTS(5)

Pegasus W600 parts on page 53

Ref	Part number	Part name	Qty
	250177APD1	前カバー(組)	1
	0070430	皿ネジ M4×8	3
	2500130	ピン付ネジ/M4	1
	2011910	バネ座金	2
	2401980	平行ピン	1
	0045540	止ネジ M3×3	2
	250167A0	差シ板	1
	2575710	裾引定規	1
	2575720	裾引定規	1
	0071200	平ネジ M2×3	1
	258013-910	布案内	1
	0070200	平ネジ M4×10	2
	3034480	座金	2
	0070190	平ネジ M4×8	1
	2575771	裾引定規(左)	1
	2575790	スペーサー	1
	0070710	皿ネジ M2×3	1
	2575780	裾引定規(右)	1
	6A005600000	ブラケット(組)	1
	0070280	平ネジ M5×10	2
	2045850	座金	2
	252053A920	ルーバー台	1
	0071450	六角穴ボルト	1
	2520550	座金	1
	257761A0	押工補助板	1
	0070310	平ネジ M2.5×4	2
	2577610	押工補助板	1
	0070200	平ネジ M4×10	1
	3034480	座金	1
	250321-910	差シ板(組)	1
	2580140	布案内	1
	0070180	平ネジ M4×6	2
	3034480	座金	2

Page 54

Pegasus W600 parts on page 54

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30

Page 55 — SPECIFIC PARTS(6)

Pegasus W600 parts on page 55

Ref	Part number	Part name	Qty
	250526C910	モーション(組)
	0070280	平ネジ/M5×10
	0045920	止ネジ/M6×12
	250517A0	クランク軸
	251010A0	エキセンピン
	2050970	座金
	0070410	皿ネジ/M3×6
	250321-910	差板(組)
	2580140	布案内
	0070180	平ネジ/M4×6
	3034480	座金
	250264-910	補助板(組)/前カバー
	2580270	ブラケット
	2580240	ブラケット
	2580260	座金
	0070190	平ネジ/M4×8
	0070430	皿ネジ/M4×8
	2580470	ブラケット
	007019A0	平ネジ/M4×8
	258046A0	案内棒
	0045430	止ネジ/M4×4
	250177DPD1	前カバー(組)
	2500130	ピン付ネジ/M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	250168B0	ブラケット
	258049-910	補助案内(組)
	0071430	平ネジ/M4×5.5
	250210-910	クロスプレート(組)

Page 56

Pegasus W600 parts on page 56

Ref	Part number	Part name	Qty
1	1	BASE
2	2	BOLT
3	3	WASHER
4	4	PIN
5	5	BOLT
6	6	BRACKET
7	7	BRACKET
8	8	BRACKET
9	9	WASHER
10	10	BOLT
11	11	COVER
12	12	BOLT
13	13	WASHER
14	14	BRACKET
15	15	BOLT
16	16	BRACKET
17	17	WASHER
18	18	BOLT
19	19	BRACKET
20	20	ROD
21	21	BOLT
22	22	WASHER
23	23	BRACKET
24	24	BOLT
25	25	BRACKET
26	26	BRACKET
27	27	BRACKET
28	28	BOLT
29	29	SHAFT
30	30	BOLT
31	31	WASHER

Page 57 — SPECIFIC PARTS(7)

Pegasus W600 parts on page 57

Ref	Part number	Part name	Qty
	250177GPD1	前カバー(組)
	2500130	ピン付ネジ/M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	0070430	皿ネジ/M4×8
	250321-910	差板(組)
	258050-910	バインダ(組)
	3034480	座金
	0070170	平ネジ/M4×5
	258015B910	布案内(組)
	3034480	座金
	0070180	平ネジ/M4×6
	2502540	ブラケット
	0070180	平ネジ/M4×6
	2580140	布案内
	3034480	座金
	0070180	平ネジ/M4×6
	2580470	ブラケット
	258046A0	案内棒
	007019A0	平ネジ/M4×8
	0045430	止ネジ/M4×4
	2577610	押工補助板
	0070310	平ネジ/M2.5×4
	2580740	ブラケット
	2580230	バインダー
	258020A910	ゴム定規(組)
	0071430	平ネジ/M4×5.5
	2580730	布案内
	3034480	座金
	0070170	平ネジ/M4×5

Page 58

Pegasus W600 parts on page 58

Ref	Part number	Part name	Qty
	7	Cover
	33	Bracket
	27	Screw
	26	Bracket
	28	Bracket
	10	Bracket
	11	Screw
	12	Screw
	19	35mm Standard
	25	Screw
	20	Assembly
	21	Screw
	22	Washer
	23	Nut
	24	Bracket
	14	Rod
	13	Screw
	17	Screw
	18	Washer
	9	Screw
	8	Cover
	1	Base
	6	Screw
	15	Washer
	16	Nut
	31	Screw
	29	Bracket
	32	Screw
	30	Rod
	34	Bracket
	2	Screw
	3	Washer
	5	Screw
	4	Rod

Page 59 — SPECIFIC PARTS(8)

Pegasus W600 parts on page 59

Ref	Part number	Part name	Qty
	250177FPD1	前カバー(組)
	2500130	ピン付ネジ/M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	0070430	皿ネジ/M4×8
	250167A0	差シ板
	2502520	クロスプレート
	0070770	皿ネジ/M4×7
	2580720	ブラケット
	3034480	座金
	0070190	平ネジ/M4×8
	3069410	軸
	3069400	ローラー
	0031440	六角ナット/C8
	2082860	座金
	1670660	座金
	0012060	平ネジ/C4×5.3
	258069B910	バインダ(組) 35mm
	2580710	ブラケット
	1379060	座金
	2012520	バネ座金
	005328-HC0	平ネジ/C4×6.3
	2580680	ブラケット
	0070770	皿ネジ/M4×7
	250168C0	針板ブラケット
	0071430	平ネジ/M4×5.5
	250280APDO	横カバー
	2580470	ブラケット
	2580460	案内棒
	007019A0	平ネジ/M4×8
	0045430	止ネジ/M4×4
	0070200	平ネジ/M4×10
	2580930	カバー

Page 60

Pegasus W600 parts on page 60

Ref	Part number	Part name	Qty
1	1	COVER
2	2	BRACKET
3	3	BRACKET
4	4	SCREW
5	5	TUBE
6	6	SCREW
7	7	SHAFT
8	8	BRACKET
9	9	SHAFT
10	10	SCREW
11	11	BRACKET
12	12	BRACKET
13	13	SCREW
14	14	COVER
15	15	SCREW
16	16	SCREW
17	17	WASHER
18	18	PIN
19	19	SCREW
20	20	COVER
21	21	SCREW

Page 61 — SPECIFIC PARTS(9)

Pegasus W600 parts on page 61

Ref	Part number	Part name	Qty
	250167A0	差シ板
	250168A0	ブラケット
	2580470	ブラケット
	007019A0	平ネジ/M4×8
	2580460	案内棒
	0045430	止ネジ/M4×4
	2555210	軸
	252675A0	角駒
	255523-C0	軸
	3060110	止メ輪
	255522-920	クランク
	0045220	止ネジ/M6×6
	2079250	フエルト
	250177CPD1	前カバー(組)
	0070430	皿ネジ/M4×8
	2500130	ピン付ネジ/M4
	2011910	バネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	250177HPD1	前カバー(組)
	0070740	平ネジ/M5×5

Page 62

Pegasus W600 parts on page 62

Ref	Part number	Part name	Qty
15	15	W664-35A
16	16	W664-35A
14	14	W664-35A
13	13	W664-34A
12	12	W664-34A
11	11	W664-34A
3	3	W664-34A,35A
4	4	W664-34A,35A
2	2	W664-34A,35A
1	1	W664-34A,35A
6	6	W664-34A,35A
7	7	W664-34A,35A
5	5	W664-34A,35A
18	18	W664-34A,35A
19	19	W664-34A,35A
17	17	W664-34A,35A
9	9	W664-34A,35A
10	10	W664-34A,35A
8	8	W664-34A,35A
25	25	W664-34A,35A
22	22	W664-34A,35A
27	27	W664-34A,35A
26	26	W664-34A,35A
28	28	附属品に梱入 Packed in accessory
20	20	W664-34A,35A
23	23	W664-34A,35A
21	21	W664-34A,35A
24	24	W664-34A,35A
29	29	W664-35B,35D
33	33	W664-35B,35D
34	34	W664-35B,35D
32	32	W664-35B,35D
31	31	W664-35B,35D
30	30	W664-35B,35D
36	36	W664-35B,35D
37	37	W664-35D
38	38	W664-35D
39	39	W664-35D
41	41	狭巾(Narrow)
40	40	狭巾(Narrow)
35	35	W664-35B,35D

Page 63 — SPECIFIC PARTS(10)

Pegasus W600 parts on page 63

Ref	Part number	Part name	Qty
	250321-910	差シ板(組)
	2580140	布案内
	0070180	平ネジ M4×6
	3034480	座金
	258050-910	バインダー(組)
	0070170	平ネジ M4×5
	3034480	座金
	258017B910	布案内(組)
	0070170	平ネジ M4×5
	3034480	座金
	2580230	バインダー
	258020A910	ゴム定規(組)
	0071430	平ネジ M4×5.5
	258020B910	ゴム定規
	0071430	平ネジ M4×5.5
	3034480	座金
	258015A910	布案内(組)
	0070180	平ネジ M4×6
	3034480	座金
	250264-910	補助板(組)/前カバー
	2580270	ブラケット
	2580240	ブラケット
	2580260	座金
	0070190	平ネジ M4×8
	0070430	平ネジ M4×8
	2577430	押工補助板
	0070310	平ネジ M2.5×4
	257743A0	押工補助板
	250167A0	差シ板
	257577A0	裾引定規(左)
	0071960	平ネジ M4×4
	2575780	裾引定規(右)
	0070180	平ネジ M4×6
	3034480	座金
	2502810	補助板/前カバー
	0070430	皿ネジ M4×8
	252053A920	ルーパー台
	0071450	六角穴ボルト
	2520550	座金
	257743A0	押工補助板
	0070310	平ネジ M2.5×4

Page 64 — W664-71

Pegasus W600 parts on page 64

Ref	Part number	Part name	Qty
1	1	FRAME
2	2	SCREW
3	3	SCREW
4	4	WASHER
5	5	BRACKET
6	6	SCREW
7	7	COVER
8	8	BRACKET
9	9	BRACKET
10	10	SCREW
11	11	BRACKET
12	12	BRACKET
13	13	SCREW
14	14	BRACKET
15	15	BRACKET
16	16	SCREW
17	17	BRACKET

Page 65 — SPECIFIC PARTS(11)

Pegasus W600 parts on page 65

Ref	Part number	Part name	Qty
	250177EPD1	前カバー(組)
	0070430	皿ネジ/M4×8
	2500130	ピン付ネジ/M4
	2011910	ハネ座金
	2401980	平行ピン
	004554	止ネジ/M3×3
	250167A0	差シ板
	2575690	布案内(左)
	2575700	布案内(右)
	0070090	平ネジ/M3×5
	2577610	押工補助板
	257761A0	押工補助板
	0070310	平ネジ/M2.5×4
	6A005600000	ブラケット(組)
	0070280	平ネジ/M5×10
	2045850	座金
	0070090	平ネジ/M3×5

Page 66 — W664-B1

Pegasus W600 parts on page 66

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26

Page 67 — SPECIFIC PARTS(12)

Pegasus W600 parts on page 67

Ref	Part number	Part name	Qty
	350247-PD1	前カバー(組)
	007040	皿ネジ/M4×8
	2500130	ピン付ネジ/M4
	2011910	ハネ座金
	2401980	平行ピン
	0045540	止ネジ/M3×3
	250321-910	差シ板(組)
	2580140	布案内
	0070180	平ネジ/M4×6
	3034480	座金
	2077860	身頃案内
	0070320	平ネジ/M2.5×6
	2577610	押工補助板
	257761A0	押工補助板
	0070310	平ネジ/M2.5×6
	6A005600000	ブラケット(組)
	0070280	平ネジ/M5×10
	2045850	座金
	2350400	座金
	250526C910	モーション(組)
	0070280	平ネジ/M5×10
	0045920	止ネジ/M6×12
	250517A0	クランク軸
	251010A0	エキセンピン
	2050970	座金
	0070410	皿ネジ/M3×6

Page 68 — W664-01M,03M,05M,08M,08N,35M,35N

Pegasus W600 parts on page 68

Ref	Part number	Part name	Qty
1	N/A	N/A
2	N/A	N/A
3	N/A	N/A
4	N/A	N/A
5	N/A	N/A
6	N/A	N/A
7	N/A	N/A
8	N/A	N/A
9	N/A	N/A
10	N/A	N/A
11	N/A	N/A
12	N/A	N/A

Page 69 — SPECIFIC PARTS(13)

Pegasus W600 parts on page 69

Ref	Part number	Part name	Qty
	2536780	ブラケット
	2536770	糸道
	2536840	糸道
	2536830	ブラケット
	2536820	針糸カム
	0071540	平ネジ/M3×3.5
	2028750	座金
	2504340	糸繰りガード
	2504350	針棒ガード
	252053A920	ルーパー台(組)
	0071450	六角穴ボルト/M3.5×9.5
	2520550	座金

Page 70

Pegasus W600 parts on page 70

Ref	Part number	Part name	Qty
	44	FT240A W664-05
	45	FT242A W664-33B
	38	FT242A W664-33B
	34	FT240A W664-05
	35	FT240A W664-05
	40	FT240A W664-05
	41	FT242A W664-33B
	39	FT242A W664-33B
	27	FT240
	28	FT241
	43	W664-33B/FT242A
	42	W664-33B/FT242A
	49	W664-05/FT240A
	50	W664-05/FT240A
	51	W664-05/FT240A
	52	W664-05/FT240A
	53	W664-05/FT240A
	54	W664-05/FT240A
	55	W664-05/FT240A
	56	W664-05/FT240A
	57	W664-05/FT240A
	46	Packed in accessory
	47	Packed in accessory
	48	Packed in accessory

Page 71 — FT DEVICE [-05,33]

Pegasus W600 parts on page 71

Ref	Part number	Part name	Qty
1	2555250	平行ピン
2	0045530	止ネジ/M4×6
3	2555260	クランク
4	0045140	止ネジ/M5×5
5	2400080	半月キー
6	2555270	案内軸(右)
7	2402510	Oリング
8	0045390	止ネジ/M5×6
9	2555280	案内軸(左)
10	2402510	Oリング
11	0045390	止ネジ/M5×6
12	2300300	座金
13	2555480	圧縮バネ
14	2555460	丸ナット
15	255519-9P0	ブラケット
16	0045000	六角ボルト/M5×10
17	0045020	六角ボルト/M5×10
18	0070810	平ネジ/M6×3.5
19	2555310	Oリング
20	007020A0	平ネジ/M4×10
21	2556380	身頃案内
22	0072530	平ネジ/M4×7
23	255536-910	吸込管(組)
24	007017A0	平ネジ/M4×5
25	2555420	ブラケット
26	007019A0	平ネジ/M4×8
27	601110A0	継手
28	6011150	継手
29	2555290	軸
30	255534-910	下メス台(組)
31	2041610	下メス
32	255533-910	下メス押工(組)
33	0070820	平ネジ/M4×8
34	2575730	上メス
35	0070620	平ネジ/M3×6
36	255545-910	上メス台(組)
37	0070280	平ネジ/M5×10
38	257573A0	上メス
39	2555860	軸
40	2555710	切屑除ケ
41	0070120	平小ネジ/M3.5×6
42	2555870	切屑受
43	0071430	平ネジ/M4×5.5
44	2555900	切屑除ケ
45	0071560	平ネジ/M2.5×3.4
46	2555880	ダスターシュー
47	2555890	ラッチ
48	0049100	木ネジ/5.1
49	306473-UA0	切屑受
50	0049040	木ネジ/3.5
51	306474A0	ブラケット/切屑受
52	0049050	木ネジ/4.5
53	009050-9U0	切屑受(セット)
54	205468-UA0	切屑受
55	205469-UA0	切屑受
56	0040120	平ネジ/M4×12
57	3034480	座金

Page 72

Pegasus W600 parts on page 72

Ref	Part number	Part name	Qty
	1	BRACKET
	2	FRAME
	3	BRACKET
	4	BOLT
	5	SCREW
	6	WASHER
	7	SPRING
	8	NUT
	9	SHAFT
	10	BRACKET
	11	BRACKET
	12	BRACKET
	13	BRACKET
	14	BRACKET
	15	BRACKET
	16	SHAFT
	17	SPRING
	18	BRACKET
	19	SHAFT
	20	BRACKET
	21	BRACKET
	22	BRACKET
	23	SPRING
	24	BRACKET
	25	BRACKET
	26	SHAFT
	27	BRACKET
	28	BRACKET
	29	BRACKET
	30	BRACKET
	31	SHAFT
	32	BRACKET
	33	SPRING
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	BRACKET
	38	BOLT
	39	NUT
	40	BRACKET
	41	BRACKET
	42	BOLT
	43	NUT
	44	COVER
	45	SCREW
	46	SCREW
	47	BRACKET

Page 73 — FT DEVICE(1) [-33]

Pegasus W600 parts on page 73

Ref	Part number	Part name	Qty
	255519A9P0	ブラケット
	2555310	Oリング
	0045000	六角穴ボルト/M5×10
	0045020	六角穴ボルト/M5×30
	0070810	平ネジ/M6×3.5
	2300300	座金
	2555480	圧縮バネ
	2555460	丸ナット
	2400080	半月キー
	255574-910	クランク
	0045140	止ネジ/M5×5
	2021760	給油紐
	2555810	リンク(右)
	2555790	リンク(中)
	0045460	止ネジ/M4×5
	2555770	軸
	2021760	給油紐
	2555780	リンク(左)
	2556030	案内(左)
	2402510	Oリング
	0045390	止ネジ/M5×6
	255582-920	案内(右)
	0045390	止ネジ/M5×6
	0071810	止ネジ/M4×8
	0045350	止ネジ/M3×4
	2555830	軸
	2402510	Oリング
	2021760	給油紐
	2556040	レバー
	0045530	止ネジ/M4×6
	2556170	レバー軸
	2089490	Oリング
	2556180	ネジリバネ
	2556190	カラー
	0045430	止ネジ/M4×4
	2102410	座金
	2556200	ブラケット
	0045160	六角穴ボルト/M5×20
	0048050	六角ナット/M5
	0070200	平ネジ/M4×10
	2556460	フィンガーガード
	0070210	平ネジ/M4×12
	3034480	座金
	2556380	身頃案内
	0072530	平ネジ/M4×7
	0070200	平ネジ/M4×10
	2556440	スポンジ

Page 74

Pegasus W600 parts on page 74

Ref	Part number	Part name	Qty
1	W664-33A/FT221	W664-33B/FT222
2	W664-33A/FT221	W664-33B/FT222
3	W664-33A/FT221	W664-33B/FT222
4	W664-33A/FT221	W664-33B/FT222
5	W664-33A/FT221	W664-33B/FT222
6	W664-33A/FT221	W664-33B/FT222
7	W664-33A/FT221	W664-33B/FT222
8	W664-33A/FT221	W664-33B/FT222
9	W664-33A/FT221	W664-33B/FT222
10	W664-33A/FT221	W664-33B/FT222
11	FT222	W664-33B
12	FT221	W664-33A
13	W664-33A/FT221	W664-33B/FT222
14	W664-33A/FT221	W664-33B/FT222
15	W664-33A/FT221	W664-33B/FT222
16	W664-33A/FT221	W664-33B/FT222
17	W664-33A/FT221	W664-33B/FT222
18	W664-33A/FT221	W664-33B/FT222
19	W664-33A/FT221	W664-33B/FT222
20	W664-33A/FT221	W664-33B/FT222
21	W664-33A/FT221	W664-33B/FT222
22	W664-33A/FT221	W664-33B/FT222
23	W664-33A/FT221	W664-33B/FT222
24	W664-33A/FT221	W664-33B/FT222
25	W664-33A/FT221	W664-33B/FT222
26	W664-33A/FT221	W664-33B/FT222
27	W664-33A/FT221	W664-33B/FT222
28	W664-33A/FT221	W664-33B/FT222
29	W664-33A/FT221	W664-33B/FT222
30	W664-33A/FT221	W664-33B/FT222
31	W664-33A/FT221	W664-33B/FT222
32	W664-33A/FT221	W664-33B/FT222
33	W664-33A/FT221	W664-33B/FT222
34	W664-33A/FT221	W664-33B/FT222
35	W664-33A/FT221	W664-33B/FT222
36	W664-33A/FT221	W664-33B/FT222
37	W664-33A/FT221	W664-33B/FT222
38	W664-33A/FT221	W664-33B/FT222
39	W664-33A/FT221	W664-33B/FT222
40	W664-33A/FT221	W664-33B/FT222

Page 75 — FT DEVICE (2) [-33]

Pegasus W600 parts on page 75

Ref	Part number	Part name	Qty
	255534-910	下メス台(組)
	2041610	下メス
	255533-910	下メス押工(組)
	0070820	平ネジ/M4×8
	255545-910	上メス台(組)
	0070280	平ネジ/M5×10
	257573A0	上メス
	0070620	平ネジ/M3×6
	255571A0	切屑除ケ
	0070120	平小ネジ/M3.5×6
	255586A0	軸
	255529A0	軸
	2556250	吸入管
	2556400	吹付管
	2556430	ホルダー
	0045380	止ネジ/M4×6
	0045540	止ネジ/M3×3
	255630-910	パイプホルダー(組)
	0070200	平ネジ/M4×10
	3034480	座金
	6010470	ゴムカウス
	3061680	ブラケット
	5110090	エアシリンダ
	0070290	平ネジ/M5×12
	3028320	ナックル
	3065870	ピン
	3030970	止メ輪
	3003860	リンク
	3003870	レバー
	3066760	ローラー
	2040230	座金
	0045150	六角穴付ボルト/M6×14
	3003850	ラッチ
	3033350	座金
	0045150	六角穴付ボルト/M6×14
	0003900	鎖
	0049050	木ネジ/4.5
	6011200	継手
	6001750	チューブ
	5260030	ニードルバルブ

Page 76

Pegasus W600 parts on page 76

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BRACKET
3	3	SCREW
4	4	WASHER
5	5	SCREW
6	6	SCREW
7	7	BRACKET
8	8	SCREW
9	9	SHAFT
10	10	BRACKET
11	11	SCREW
12	12	SPRING
13	13	BRACKET
14	14	SCREW
15	15	SHAFT
16	16	WASHER
17	17	SPRING
18	18	SCREW
19	19	BRACKET
20	20	SCREW
21	21	SCREW
22	22	BRACKET
23	23	BRACKET
24	24	SCREW
25	25	BRACKET
26	26	SCREW
27	27	SCREW
28	28	SCREW
29	29	SCREW
30	30	SCREW
31	31	SCREW
32	32	BRACKET
33	33	SCREW
34	34	PIPE
35	35	CLAMP
36	36	SCREW
37	37	SCREW
38	38	SCREW

Page 77 — FT DEVICE [-34A,35A,35B]

Pegasus W600 parts on page 77

Ref	Part number	Part name	Qty
1	2555520	クランク	1
2	0045470	止ネジ/M6×5	2
3	0070570	六角ネジ/M5×17	1
4	2400390	座金	1
5	179160-050	ブッシュ	1
6	2555530	ナット	1
7	2555540	クランク	1
8	0045470	止ネジ/M6×5	1
9	2400080	半月キー	1
10	252557A0	リンク	1
11	2021740	給油紐	1
12	2021750	給油紐	1
13	2550770	ラッチ	1
14	0070610	平ネジ/M2×2.7	1
15	2555550	軸	1
16	2300300	座金	1
17	2555480	圧縮バネ	1
18	2555460	丸ナット	1
19	255549-9P0	ブラケット(組)	1
20	0045010	六角穴ボルト/M5×14	2
21	0045020	六角穴ボルト/M5×30	1
22	2555570	ガスケット	1
23	255564-910	上メス台(組)	1
24	0070280	平ネジ/M5×10	1
25	2575740	上メス	1
26	0070620	平ネジ/M3×6	1
27	2555600	下メス台	1
28	0070300	平小ネジ/M5×18	1
29	204161A0	下メス	1
30	255558-910	下メス押工(組)	1
31	0070820	平ネジ/M4×8	1
32	2556150	切層受	1
33	0070120	平小ネジ/M3.5×6	2
34	255567-910	吸込管(組)	1
35	6080050	ホースバンド	1
36	2555620	ラッチ	1
37	0071430	平ネジ/M4×5.5	2
38	6011150	継手	1

Page 78 — W664-30,34A

Pegasus W600 parts on page 78

Ref	Part number	Part name	Qty
8	8	Lever
18	18	Lever
17	17	Lever
15	15	Lever
16	16	Lever
14	14	Lever
5	5	Bracket
6	6	Screw
7	7	Lever
11	11	Lever
13	13	Lever
12	12	Lever
10	10	Lever
9	9	Lever
26	26	Roller
29	29	Washer
28	28	Washer
27	27	Screw
22	22	Lever
23	23	Lever
21	21	Screw
20	20	Screw
19	19	Lever
24	24	Lever
25	25	Lever
31	31	Lever
32	32	Screw
27	27	Screw
26	26	Roller
29	29	Washer
28	28	Washer
20	20	Screw
21	21	Screw
30	30	Lever

Page 79 — FABRIC TENSIONER DEVICE(1) [-30,34A]

Pegasus W600 parts on page 79

Ref	Part number	Part name	Qty
	259026-910	布張りローラー装置(組)
	259021-910	前ローラー装置(組)
	259022-910	下ローラー装置(組)
	259023-910	後ローラー装置(組)
	2590040	ブラケット
	0049050	木ネジ/4.5
	3506220	クランプレバー
	2590050	軸
	2590060	継手
	0070680	六角ネジM5×10
	0045110	六角穴付ボルト/M6×25
	259015A0	クランプレバー
	2590120	軸
	2590130	ローラー
	2590200	カラー
	0045430	止ネジ/M4×4
	2590140	カラー
	0045430	止ネジ/M4×4
	2590070	ブラケット
	0049050	木ネジ/4.5
	1371420	座金
	3068290	案内板
	306830B0	締付金具
	259015A0	クランプレバー
	2040230	座金
	259018-910	ローラー(組)
	2402500	止メ輪
	2402490	ボールベアリング
	2050610	止メ輪
	2590100	ブラケット
	2590110	ブラケット
	0045030	六角穴付ボルト/M6×20

Page 80 — W664-32

Pegasus W600 parts on page 80

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35

Page 81 — FABRIC TENSIONER DEVICE(2) [-32]

Pegasus W600 parts on page 81

Ref	Part number	Part name	Qty
	259026A910	布張りローラー装置(組)
	259021A910	前ローラー装置(組)
	259022A910	下ローラー装置(組)
	259023-910	後ローラー装置(組)
	2590040	ブラケット
	0049050	木ネジ/4.5
	3506220	クランプレバー
	2590050	軸
	2590060	継手
	0070680	六角穴ボルト/M5×10
	0045110	六角穴ボルト/M6×25
	259015A0	クランプレバー
	2590120	軸
	2590130	ローラー
	2590200	カラー
	0045430	止ネジ/M4×4
	2590280	カラー
	0045540	止ネジ/M3×3
	2590070	ブラケット
	0045430	止ネジ/M4×4
	2590070	ブラケット
	0049050	木ネジ/4.5
	1371420	座金
	3068290	案内板
	306830B0	締付金具
	259015A0	クランプレバー
	2040230	座金
	259018A911	ローラー(組)
	2402500	止メ輪
	2402490	ボールベアリング
	2050610	止メ輪
	2590100	ブラケット
	2590110	ブラケット
	0045030	六角穴ボルト/M6×20
	259018-910	ローラー(組)

Page 82 — W664-33

Pegasus W600 parts on page 82

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37

Page 83 — 布張りローラー装置 (3) [-33]

Pegasus W600 parts on page 83

Ref	Part number	Part name	Qty
	259027-910	布張りローラー装置 (組)
	259024-910	前ローラー装置 (組)
	259025-910	下ローラー装置 (組)
	259023-910	後ローラー装置 (組)
	2590040	ブラケット
	0049050	木ネジ/4.5
	3506220	クランプレバー
	259005A0	軸
	2590060	継手
	0070680	六角ネジ/M5×10
	0045110	六角穴ボルト/M6×25
	259015A0	クランプレバー
	3068230	軸
	3068380	ブラケット
	002913-10	止ネジ/C10×4.5
	2590170	軸
	3070250	ローラー
	0070520	平ネジ/M6×10
	2045200	座金
	3070260	身頃案内
	0020220	止ネジ/C10×5.5
	3068430	カラー
	2590070	ブラケット
	0049050	木ネジ/4.5
	1371420	座金
	3068290	案内板
	306830B0	締付金具
	259015A0	クランプレバー
	2040230	座金
	259019-910	ローラー (組)
	2402500	止メ輪
	2402490	ボールベアリング
	2050610	止メ輪
	2590100	ブラケット
	2590110	ブラケット
	0045030	六角穴ボルト/M6×20
	259018-910	ローラー (組)

Page 84

Pegasus W600 parts on page 84

Ref	Part number	Part name	Qty
	25	25
	26	26
	28	28
	27	27
	32	32
	31	31
	29	29
	30	30
	19	19
	20	20
	18	18
	12	12
	11	11
	10	10
	9	9
	6	6
	7	7
	8	8
	5	5
	13	13
	14	14
	15	15
	4	4
	2	2
	3	3
	21	21
	22	22
	23	23
	24	24
	17	17
	16	16
	36	狭巾(Narrow)
	35	広巾(Wide)
	37	37
	33	33
	38	38
	34	34

Page 85 — ELASTIC ATTACHING DEVICE [-33]

Pegasus W600 parts on page 85

Ref	Part number	Part name	Qty
1	258045-910	ゴム付ケ装置(組)	1
2	2580310	段付ネジ/M5	1
3	0048200	六角ナット/M5	1
4	2580320	ブラケット	1
5	0070270	平ネジ/M5×8	1
6	2580380	軸	1
7	2580370	ブレード	1
8	0070400	皿ネジ/M3×4	2
9	258039-910	レバー(組)	1
10	0070170	平ネジ/M4×5	1
11	2580360	ストッパー	1
12	0070790	平ネジ/M5×6	1
13	2580410	線細工バネ	1
14	2402660	カラー	1
15	0070080	平ネジ/M3×4	1
16	2402670	カラー	1
17	0045430	止ネジ/M4×4	1
18	2580440	ローラー	1
19	1670660	座金	1
20	0070120	平小ネジ/M3.5×6	1
21	2580430	軸	1
22	2045850	座金	1
23	0048050	六角ナット/M5	1
24	2580420	ブラケット	1
25	2590150	クランプレバー	1
26	2045850	座金	1
27	2580350	ブラケット	1
28	0070270	平ネジ/M5×8	1
29	2580340	ホルダー	1
30	0070180	平ネジ/M4×6	1
31	2580330	ゴム案内	1
32	0045540	止ネジ/M3×3	1
33	3070230	ブレード	2
34	0071680	止ネジ/M3.5×6.5	1
35	3070190	ゴムガイド	1
36	3070180	ゴムガイド	1
37	0056310	六角ボルト	1
38	2405880	座金	1

Page 86

Pegasus W600 parts on page 86

Ref	Part number	Part name	Qty
	RP110A	フラット Flat
	RP113A	ギヤ Gear (70°)
	RP113B	ギヤ Gear (90°)

Page 87 — RP DEVICE(1)

Pegasus W600 parts on page 87

Ref	Part number	Part name	Qty
	256500-920	エキセン
	0045550	止ネジ/M6×8
	0045480	止ネジ/M6×8
	2565010	ロッド
	240236-20	ニードルベアリング
	2565020	カラー
	0045470	止ネジ/M6×5
	2565030	クランク
	0045480	止ネジ/M6×8
	2545040	ピン付ネジ/M5
	2400620	座金
	0048050	六角ナット/M5
	2016350	カラー
	0050600	止ネジ/C8×4.5
	256504-9P0	ブラケット(組)
	2565070	Oリング
	2565080	栓
	0045230	六角ボルト/M6×35
	2100690	オイルシール
	2565090	軸
	2061800	座金
	3066710	止メ輪
	2112470	栓
	256536-9P0	ブラケット(組)
	2565450	案内棒
	0045180	六角ボルト/M6×10
	0045140	止ネジ/M5×5
	2565460	カバー
	2565470	カバー
	0070620	平ネジ/M3×6
	2565400	ギヤローラー(下)
	2565410	ギヤローラー(下)
	2565440	ローラー(下)
	2565220	連結板
	2565230	レバー
	0071410	段付ネジ/M4
	3067890	防振ゴム
	0070790	平ネジ/M5×6
	0048210	六角ナット/M4

Page 88

Pegasus W600 parts on page 88

Ref	Part number	Part name	Qty
	6	電気式UT Electric UT device
	7	空気式UT または PL Pneumatic UT device or PL device
	1	1
	2	2
	3	3
	4	4
	5	5
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	40	40
	41	41
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	51	51
	52	52
	52	52
	53	53
	54	54
	55	55
	55	55
	56	56
	57	57
	58	RP110A
	59	RP113A
	60	RP113B
	61	61

Page 89 — RP装置(2)

Pegasus W600 parts on page 89

Ref	Part number	Part name	Qty
	256510-9P0	ブラケット(組)
	2565120	調節ネジ
	0045030	六角ボルト/M6×20
	2565180	軸
	2029010	止メ輪
	2402570	圧縮バネ
	240257A0	圧縮バネ
	2565170	ブラケット
	0045100	六角ボルト/M6×16
	007025A0	平ネジ/M4×20
	0048210	六角ナット/M4
	2565190	リンク
	0070660	段付ネジ/M4
	3067890	防振ゴム
	2565200	レバー
	2565210	段付ネジ
	256524-910	レバー
	2565270	段付ネジ
	2402580	波板座金
	256529A0	案内板
	0070680	六角ネジ/M5×10
	256530A0	軸
	0045140	止メネジ/M5×5
	2565310	クランク
	0070830	皿ネジ/M4×10
	2565330	板バネ
	256528-920	ブラケット
	0045100	六角ボルト/M6×16
	0045390	止メネジ/M5×6
	2565320	軸
	2402590	座金
	2401020	座金
	0071400	Uナット/M8
	0045680	止メネジ/M5×8
	2565480	カバー
	0070740	平ネジ/M5×5
	0070680	六角ネジ/M5×5
	2560120	クラッチ
	3065000	平行ピン
	3062430	案内板
	240114A0	圧縮バネ
	0070830	皿ネジ/M4×10
	2565350	クラッチ板
	256550-910	スリーブ(組)
	0071390	ピン付ネジ/M4
	0045390	止メネジ/M5×6
	2565580	丸ナット/M20
	256513-920	クランク
	0045340	六角ボルト/M6×14
	2565140	段付ピン
	1374410	座金
	2565150	ブッシュ
	240011-20	ニードルベアリング
	2565160	リンク
	0048050	六角ナット/M5
	1374410	座金
	0071380	六角ボルト/M5×20
	2565430	ローラー(上)
	2565380	ギヤーローラー(上)
	2565390	ギヤーローラー(上)
	0070830	皿ネジ/M4×10

Page 90 — W600 GAUGE PARTS LIST(1)

Pegasus W600 parts on page 90

Ref	Part number	Part name	Qty
257243-16F1	257542-561	2571288560
257471-320	257541-321	2570158320
257242-16F1	401	B400
400	481	B480
257243-16F1	257542-561	2570188560
257472-560	641	B640
257242-16F1	257542-561	2596208560
257243-16F1	257542-561	257192C563
257472-560	641	C641
259152-16F0	257541-321	2596288320
259153-16F0	401	2596298400
257321A560	481	B480
259154-16F0	257542-561	2596328560
257467-320	641	B640
257242-16F1	257541-321	2570988320
400	401	B400
259102-16F1	481	2570998480
560	257542-561	2570968560
259103-16F1	641	B640
257468-560	257542-561	2570978560
640	641	B640
257242-16F1	257541-321	257098C320
400	401	C400
259102-16F1	481	257099C480
560	257542-561	257096C560
259103-16F1	641	C640
257468-560	561	257097C560
640	641	C640

Page 91 — W600 GAUGE PARTS LIST(2)

Pegasus W600 parts on page 91

Ref	Part number	Part name	Qty
257103B400	257541-401	NEEDLE HOLDER	240
257104B560	257542-561	NEEDLE HOLDER	256
257105B560	257542-561	NEEDLE HOLDER	356
257103C400	257541-401	NEEDLE HOLDER	240
257104C560	257542-561	NEEDLE HOLDER	256
257105C560	257542-561	NEEDLE HOLDER	356
257133B480	257541-481	NEEDLE HOLDER	248
257134B560	257542-561	NEEDLE HOLDER	356
259657C560	257542-561	NEEDLE HOLDER	356
257049A320	257541-321	NEEDLE HOLDER	232
257052A560	257542-561	NEEDLE HOLDER	256
257053A560	257542-561	NEEDLE HOLDER	356

Page 92 — W600 GAUGE PARTS LIST(3)

Pegasus W600 parts on page 92

Ref	Part number	Part name	Qty
	257541-321	257049B320
	401	257050B400
	257542-561	257052B560
	641	B480
	257542-561	257053B560
	641	B640
	257542-561	259660C560
	257541-401	257084B400
	481	B480
	257542-561	257095B560
	641	B640
	257541-401	257084C400
	481	C480
	257542-561	257095C560
	641	C640
	257541-401	257107B400
	481	B480
	257542-561	257108B560
	641	B640
	257541-401	257107C400
	481	C480
	257542-561	257108C560
	641	C640
	257541-401	257125C402
	481	C482
	257541-481	257126C482
	257542-561	257108B560

Page 93 — W600 GAUGE PARTS LIST(4)

Pegasus W600 parts on page 93

Ref	Part number	Part name	Qty
257242-16F1	257541-481	257125B480	248
257460-480	2575660	2575680	248
2575670	2575650	UY128GAS #9S	248
257243-16F1	257542-561	259663C561	356
257461-560	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
257243-16F1	641	C641	364
257461-560	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
257110-16F1	257542-561	257195C562	356
257476-560	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
257110-16F1	641	C641	364
257476-560	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
259109-16F1	257541-401	257122B400	240
257479-400	2575660	2575680	240
2575670	2575650	UY128GAS #9S	240
259109-16F1	481	B480	248
257479-400	2575660	2575680	248
2575670	2575650	UY128GAS #9S	248
259110-16F1	257542-561	257123B560	356
257480-560	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
259110-16F1	641	B640	364
257480-560	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
259109-16F1	257541-401	257122C400	240
257479-400	2575660	2575680	240
2575670	2575650	UY128GAS #9S	240
259109-16F1	481	C480	248
257479-400	2575660	2575680	248
2575670	2575650	UY128GAS #9S	248
259110-16F1	257542-561	257123C560	356
257480-560	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
259110-16F1	641	C640	364
257480-560	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
257246-16F1	257542-561	257033B560	356
3068410	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
257246-16F1	641	B640	364
3070420	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
257246-16F1	257542-561	257033C560	356
3068410	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
257246-16F1	641	C640	364
3070420	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
259154-16F0	257542-561	259632B560	356
3068410	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
259154-16F0	257542-561	259632C560	356
3070420	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
259154-16F0	641	C640	364
3070420	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364
259106-16F1	257542-561	257053B560	356
3070100	2575660	2575680	356
2575670	2575650	UY128GAS #9S	356
259106-16F1	641	B640	364
3070120	2575660	2575680	364
2575670	2575650	UY128GAS #9S	364
259106-16F1	257542-561	257053C560	356
3070100	2575660	2575680	356
2575670	2575650	UY128GAS #10S	356
259106-16F1	641	C640	364
3070120	2575660	2575680	364
2575670	2575650	UY128GAS #10S	364

Page 94 — W600 GAUGE PARTS LIST(5)

Pegasus W600 parts on page 94

Ref	Part number	Part name	Qty
259100-16F1	257541-401	257100B400	240
259202-16F0	481	B480	248
257485-400	257542-561	257101B560	256
259101-16F1	641	B640	356
259100-16F1	257541-401	257100C400	240
259202-16F0	481	C480	248
257485-400	257542-561	257101C560	256
259101-16F1	641	C640	356
259100-16F1	257541-481	257135C482	248
259100-16F1	257541-481	257135B480	248
257486-560	257542-561	257196C562	256
259101-16F1	641	C640	356
259110-16F1	257542-561	257112B560	356
259220-16F0	641	C640	356
259109-16F1	257541-401	257111B400	240
259219-16F0	481	B480	248
259110-16F1	257542-561	257112B560	356
259220-16F0	641	C640	364
259109-16F1	257541-401	257111C400	240
259219-16F0	481	C480	248
259110-16F1	257542-561	257112C560	356
259220-16F0	641	C640	364

Part BooksPartsSearchNotes

Part Books

×

Search

×

Pegasus W600 — parts catalog

• Page 1 (cover): This is the cover page for the W600 Cylinderbed Interlock Stitch Machines Parts Catalog, featuring the Pegasus logo and website.
• Page 2 (text): This page contains introductory information about the parts catalog, including its scope, organization, and how to order parts, followed by a list of machine models covered by the W664 Series.
• Page 3 (toc): This page contains the Table of Contents for the parts catalog, listing various machine mechanisms, parts, and devices with corresponding page numbers.
• Page 4 (diagram): This page displays a diagram of various machine components, including covers, fasteners, and internal parts, with corresponding reference numbers for identification.
• Page 5 (parts_list): This page lists parts for the MACHINE BED FRAME, including oil gauges, pins, plugs, covers, filters, rings, felt, screws, washers, name plates, and seals, with their corresponding part numbers and quantities.
• Page 6 (diagram): This page displays a diagram of various machine components, including screws, covers, and brackets, with reference numbers and some model applicability notes.
• Page 7 (parts_list): This page lists parts for Cover (1), including part numbers, descriptions, and quantities.
• Page 8 (diagram): This page displays a diagram of various machine components, including screws, plates, and brackets, with reference numbers and some model exclusions noted.
• Page 9 (parts_list): This page lists parts for COVER(2) with part numbers, descriptions, and quantities.
• Page 10 (diagram): This page displays a diagram of various machine components, including shafts, pulleys, belts, and fasteners, with corresponding reference numbers for identification.
• Page 11 (parts_list): This page lists parts for the Crankshaft Drive Mechanism, including crankshafts, screws, rods, bolts, bushings, gears, fans, pulleys, and timing belts, with their corresponding part numbers and quantities.
• Page 12 (diagram): This page displays a diagram of various machine parts, including screws, shafts, couplings, and pulleys, with reference numbers and some part numbers indicated.
• Page 13 (parts_list): This page lists parts for the ARM SHAFT MECHANISM, including part numbers, descriptions, and quantities.
• Page 14 (diagram): This page displays a diagram of various sewing machine parts, including needles, screws, and other components, with reference numbers for identification.
• Page 15 (parts_list): This page lists parts for the Needle Bar/Guard Mechanism, including part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of various machine parts, including a lever assembly, bearings, shafts, and fasteners, with reference numbers for each component.
• Page 17 (parts_list): This page lists parts for the LOOPER DRIVE MECHANISM, including part numbers, descriptions, and quantities.
• Page 18 (diagram): This page displays a diagram of various machine parts, including bearings, shafts, levers, springs, and fasteners, each identified by a reference number.
• Page 19 (parts_list): This page lists parts for the Feed Mechanism (1), including part numbers, descriptions, and quantities.
• Page 20 (diagram): This page displays a diagram of various machine parts, including brackets, shafts, and fasteners, with reference numbers and some part numbers indicated.
• Page 21 (parts_list): This page lists parts for the FEED MECHANISM(2) with part numbers, descriptions, and quantities.
• Page 22 (diagram): This page displays a diagram of various mechanical components, including levers, shafts, springs, bearings, and fasteners, labeled with reference numbers from 1 to 35.
• Page 23 (parts_list): This page lists parts for the FEED MECHANISM(3) with part numbers, descriptions, and quantities.
• Page 24 (diagram): This page displays a diagram of various sewing machine components, including levers, springs, screws, and brackets, each identified by a reference number.
• Page 25 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, descriptions, and quantities.
• Page 26 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 24. It also includes a note indicating that parts W664-08,30,33,34,35,81 are packed in accessory for specific models.
• Page 27 (parts_list): This page lists parts for the Spreader Mechanism, including part numbers, descriptions, and quantities.
• Page 28 (diagram): This page displays a diagram of sewing machine parts, including needles, thread guides, and various components labeled with reference numbers.
• Page 29 (parts_list): This page lists parts for the Thread Tension Mechanism, including part numbers, descriptions, and quantities.
• Page 30 (diagram): This page displays a diagram of various sewing machine parts, including screws, levers, and brackets, with reference numbers and some part numbers indicated.
• Page 31 (parts_list): This page lists parts for the Needle & Spreader Thread Handling mechanism, including part numbers, descriptions, and quantities.
• Page 32 (diagram): This page displays a diagram of various sewing machine components, including screws, levers, springs, and other mechanical parts, each identified by a reference number.
• Page 33 (parts_list): This page lists parts for the LOOPER THREAD HANDLING section, including part numbers, descriptions, and quantities.
• Page 34 (diagram): This page displays a diagram of various machine components, including hoses, fittings, and mounting hardware, with numbered references for each part.
• Page 35 (parts_list): This page lists parts for the lubrication mechanism (1), including part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of various machine components, including gears, shafts, screws, and a filter assembly, with reference numbers for each part.
• Page 37 (parts_list): This page lists parts for the Lubrication Mechanism (2) with part numbers, descriptions, and quantities.
• Page 38 (diagram): This page displays a diagram of various machine components, including brackets, screws, pins, and covers, with reference numbers for each part.
• Page 39 (parts_list): This page lists parts for the HR DEVICE, including silicone oil reservoirs, caps, pins, screws, felt, tubes, oil strings, and plugs, with their corresponding part numbers and quantities.
• Page 40 (diagram): This page displays diagrams of various machine parts, including screws, brackets, and covers, with reference numbers and quantities indicated.
• Page 41 (parts_list): This page lists installation parts with their reference numbers, part numbers, descriptions, and quantities. It includes items like cushion rubber, nuts, bolts, screws, washers, and belt covers.
• Page 42 (diagram): This page displays a diagram of sewing machine parts, including spools, rods, and mounting hardware, with reference numbers for each component.
• Page 43 (parts_list): This page lists parts for a thread stand, including part numbers, descriptions, and quantities.
• Page 44 (diagram): This page displays a diagram of machine parts for models W664-01, W664-01E, and W664-01G, with numbered components and associated part numbers.
• Page 45 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 46 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 42, and a title "W664-02".
• Page 47 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities. It covers items from reference number 1 to 42.
• Page 48 (diagram): This page displays a diagram of various machine parts and components, including part numbers and reference numbers for W664-03F, W664-03G, W664-03K, and W664-03L models. It also includes a section for optional parts and accessories.
• Page 49 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, quantities, and reference numbers.
• Page 50 (diagram): This page displays diagrams of various components for W664-05, W664-05/FT240, and W664-05/FT240A models, including part numbers and reference indicators.
• Page 51 (parts_list): This page lists specific parts for a machine, including part numbers, descriptions, and quantities. It contains items such as brackets, screws, pins, shafts, and felt.
• Page 52 (diagram): This page displays diagrams of various sewing machine parts and accessories for models W664-08A, 08D, 08B, 08E, and 08H, including standard and optional components.
• Page 53 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 54 (diagram): This page displays diagrams of various machine parts for models W664-30, W664-32, W664-33, W664-34, and W664-35, with numbered references for each component.
• Page 55 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 56 (diagram): This page displays a diagram of machine components, with numbered parts and their corresponding references.
• Page 57 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 58 (diagram): This page displays a diagram of various machine parts, including brackets, screws, and rods, with reference numbers and some Japanese text indicating finishing specifications.
• Page 59 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 60 (diagram): This page displays a diagram of various parts for the W664-33 sewing machine, including components labeled with reference numbers 1 through 21, and lists applicable models such as W664-33A/FT241, W664-33A/FT221, and W664-33B/FT242A, FT222.
• Page 61 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions in Japanese and English, and quantities. It covers items like screws, brackets, shafts, and assemblies.
• Page 62 (diagram): This page displays diagrams of various parts for models W664-35A, W664-34A, W664-35B, and W664-35D, including brackets, screws, and other components, with reference numbers for identification.
• Page 63 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 64 (diagram): This page displays a diagram of machine components, including part numbers, reference numbers, and descriptions for items labeled 1 through 17. Some parts are noted as 'Packed in accessory' or 'OPTION'.
• Page 65 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 66 (diagram): This page displays a diagram of sewing machine parts, including items labeled 1 through 26, with some parts indicated as optional or packed in accessory.
• Page 67 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 68 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers 1 through 12. The diagram is associated with machine models W664-01M, 03M, 05M, 08M, 08N, 35M, and 35N.
• Page 69 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions in both Japanese and English, and quantities.
• Page 70 (diagram): This page displays a diagram of various machine parts, including components for models W664-05/FT240, FT240A, W664-33A/FT241, and W664-33B/FT242A. It lists parts with reference numbers and associated model information.
• Page 71 (parts_list): This page lists parts for FT DEVICE [-05,33], including part numbers, descriptions, and quantities.
• Page 72 (diagram): This page displays a diagram of machine components for models W664-33A/FT221 and W664-33B/FT222, with numbered parts indicated for reference.
• Page 73 (parts_list): This page lists parts for FT Device (1) [-33], including part numbers, descriptions, and quantities.
• Page 74 (diagram): This page displays a diagram of various machine parts, with reference numbers indicating their location and corresponding part numbers and descriptions.
• Page 75 (parts_list): This page lists parts for FT Device (2) [-33], including part numbers, descriptions, and quantities.
• Page 76 (diagram): This page displays a diagram of various components for the W664-34A, 35A, 35B/FT540 sewing machine, with numbered parts indicated for reference.
• Page 77 (parts_list): This page lists parts for FT Device [-34A,35A,35B], including part numbers, descriptions, and quantities.
• Page 78 (diagram): This page displays a diagram of various machine components, including part numbers and reference numbers for items like levers, rollers, and fasteners, with a model number W664-30,34A.
• Page 79 (parts_list): This page lists parts for the FABRIC TENSIONER DEVICE(1) [-30,34A], including part numbers, descriptions, and quantities.
• Page 80 (diagram): This page displays diagrams of various machine components, including part numbers and reference numbers for items labeled 1 through 35.
• Page 81 (parts_list): This page lists parts for the Fabric Tensioner Device (2) [-32], including part numbers, descriptions, and quantities.
• Page 82 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers, part numbers, and descriptions, with some parts indicated as packed in accessory.
• Page 83 (parts_list): This page lists parts for the Fabric Tensioner Device (3) [-33], including part numbers, descriptions, and quantities.
• Page 84 (diagram): This page displays a diagram of machine parts for models W664-33A and W664-33B, with numbered components and their corresponding references.
• Page 85 (parts_list): This page lists parts for the Elastic Attaching Device [-33], including part numbers, descriptions, and quantities.
• Page 86 (diagram): This page displays a diagram of various machine parts, including rollers, gears, and mounting components, with corresponding reference numbers and a table detailing device types, roller surfaces, materials, and applicable models.
• Page 87 (parts_list): This page lists parts for RP DEVICE(1) with part numbers, descriptions, and quantities. It includes items like ECCENTRIC, SCREW, COLLAR, CRANK, WASHER, NUT, O RING, PLUG, BOLT, OIL SEAL, SHAFT, RING, BRACKET ASSEMBLY, GUIDE BAR, COVER, LOWER TOOTHED ROLLER, LOWER ROLLER, CONNECTING PLATE, LEVER, CUSHION RUBBER.
• Page 88 (diagram): This page displays a diagram of various machine components, including electric and pneumatic UT devices, with numbered references for each part.
• Page 89 (parts_list): This page lists parts for RP Device (2), including part numbers, descriptions, and quantities.
• Page 90 (parts_list): This page lists parts for W600 Gauge Parts List (1), including machine type, gauge, needle holder, needle plate, main feed dog, diff. feed dog, presser foot, looper, needle guard (front and rear), spreader, and needle.
• Page 91 (parts_list): This page contains a parts list for W600 gauge parts, listing part numbers and descriptions for various machine types and specifications.
• Page 92 (parts_list): This page lists gauge parts for W600 sewing machines, including part numbers, descriptions, and specifications for various machine types and gauges.
• Page 93 (parts_list): This page contains a parts list for W600 gauge parts, listing machine types, gauge sizes, and various part numbers for components like needle holders, needle plates, feed dogs, loopers, and needles.
• Page 94 (parts_list): This page lists parts for W600 gauge sewing machines, including machine type, gauge, needle holder, needle plate, feed dogs, presser foot, looper, needle guard, spreader, and needle. It details part numbers and associated specifications for various models.
• Page 95 (unknown): This page contains a watermark and page number information.
• Page 98 (index): This page is an index of machine parts, listing part numbers, page numbers, and reference numbers.
• Page 100 (cover): This is the cover page for a Pegasus Sewing Machine Mfg. Co., Ltd. parts catalog, dated March 2002, with catalog number 9586A.

Page 1

W600 Cylinderbed Interlock Stitch Machines シリンダーベッド偏平縫いミシン Parts Catalog PEGASUS ® jintex.in

Page 2 — 掲載機種 (Models covered) W664 Series

パーツカタログの見方 このパーツカタログは、2002年3月製造中のW600シリーズのミシンを次の要領で編集しています。 2~87頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。 パーツリストの部品番号の表記がXXXXXXの部品は、特定の形式 (サブクラス) にのみ使用されているゲージパーツで、形式によって変わります。形式ごとの部品番号はゲージパーツ表 (88~92頁) に一括して記載しています。 巻末には部品番号インデックスを記載し、部品番号だけでなく、その図解・名称などが容易に引き出せます。 部品を御注文いただく時は、部品番号を明示してくださ い。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください。 INTRODUCTION This parts catalog covers the W600 series machine manufactured in March, 2002. The components of W600 series are arranged according to the mechanism on pages 2-87. The illustrations are on left pages and the part numbers on right pages. The illus-trated part and its part number are assigned the same ref-erence number. "XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 88-92). The index of part numbers are listed at the back of this book for quick reference. To place an order for any part, please specify the part number. Note that the contents of this book are subject to change without notice. 掲載機種 (Models covered) W664 Series W664-01EB,01GB,01HB,01MC W664-02GB W664-03FB,03FC,03GB,03GC,03KB,03LB,03MC W664-05BA,05BB,05MC W664-08AB,08AC,08BB,08BC,08DB,08EC,08HB,08MB,08MC,08NC W664-30AB,30AC W664-32AB,32BB,32AC,32BC,32DB,32DC,32EC W664-33AB,33BB,33AC,33BC W664-34AB,34AC W664-35AB,35BB,35AC,35BC,35DC,35NB,35MC,35NC W664-71AB,71AC W664-81AB,AC jintex.in

Page 3

目 次 頁 アームベッド機構 2~3 カバー機構(1) 4~5 カバー機構(2) 6~7 下軸機構 8~9 上軸機構 10~11 針棒・針受機構 12~13 ルーバー機構 14~15 送り機構(1) 16~17 送り機構(2) 18~19 送り機構(3) 20~21 押エ機構 22~23 飾り振り機構 24~25 糸調子機構 26~27 針棒、飾り糸機構 28~29 下糸繰り機構 30~31 給油機構(1) 32~33 給油機構(2) 34~35 H.R.装置 36~37 据付付属品 38~39 糸立台 40~41 専用付属品(1) W664-01 42~43 専用付属品(2) W664-02 44~45 専用付属品(3) W664-03 46~47 専用付属品(4) W664-05/FT240,240A 48~49 専用付属品(5) W664-08 50~51 専用付属品(6) W664-30,32,33,34,35 52~53 専用付属品(7) W664-30 54~55 専用付属品(8) W664-32 56~57 専用付属品(9) W664-33A/FT221/FT241,33B/FT222/FT242A 58~59 専用付属品(10) W664-34,35 60~61 専用付属品(11) W664-71 62~63 専用付属品(12) W664-81 64~65 専用付属品(13) W664-01M,03M,05M,08M,08N,35M,35N 66~67 FT装置 W664-05,33 68~69 FT装置(1) W664-33 70~71 FT装置(2) W664-33 72~73 FT装置(3) W664-34A,35A,35B 74~75 布張りローラー装置(1) W664-30,34A 76~77 布張りローラー装置(2) W664-32 78~79 布張りローラー装置(3) W664-33 80~81 ゴム付装置 W664-33 82~83 RP装置(1) 84~85 RP装置(2) 86~87 ゲージパーツ表 88~92 部品番号インデックス 94~97 TABLE OF CONTENTS page MACHINE BED FRAME 2~3 COVER (1) 4~5 COVER (2) 6~7 CRANKSHAFT DRIVE MECHANISM 8~9 ARM SHAFT MECHANISM 10~11 NEEDLE BAR/GUARD MECHANISM 12~13 LOOPER DRIVE MECHANISM 14~15 FEED MECHANISM (1) 16~17 FEED MECHANISM (2) 18~19 FEED MECHANISM (3) 20~21 PRESSER FOOT MECHANISM 22~23 SPREADER MECHANISM 24~25 THREAD TENSION MECHANISM 26~27 NEEDLE & SPREADER THREAD HANDLING 28~29 LOOPER THREAD HANDLING MECHANISM 30~31 LUBRICATION MECHANISM (1) 32~33 LUBRICATION MECHANISM (2) 34~35 H.R. DEVICE 36~37 INSTALLATION PARTS 38~39 THREAD STAND 40~41 SPECIFIC PARTS (1) W664-01 42~43 SPECIFIC PARTS (2) W664-02 44~45 SPECIFIC PARTS (3) W664-03 46~47 SPECIFIC PARTS (4) W664-05/FT240,240A 48~49 SPECIFIC PARTS (5) W664-08 50~51 SPECIFIC PARTS (6) W664-30,32,33,34,35 52~53 SPECIFIC PARTS (7) W664-30 54~55 SPECIFIC PARTS (8) W664-32 56~57 SPECIFIC PARTS (9) W664-33A/FT221/FT241,33B/FT222/FT242A 58~59 SPECIFIC PARTS (10) W664-34,35 60~61 SPECIFIC PARTS (11) W664-71 62~63 SPECIFIC PARTS (12) W664-81 64~65 SPECIFIC PARTS (13) W664-01M,03M,05M,08M,08N,35M,35N 66~67 FT DEVICE W664-05,33 68~69 FT DEVICE (1) W664-33 70~71 FT DEVICE (2) W664-33 72~73 FT DEVICE W664-34A,35A,35B 74~75 FABRIC TENSIONER DEVICE (1) W664-30,34A 76~77 FABRIC TENSIONER DEVICE (2) W664-32 78~79 FABRIC TENSIONER DEVICE (3) W664-33 80~81 ELASTIC ATTACHING DEVICE W664-33 82~83 RP DEVICE (1) 84~85 RP DEVICE (2) 86~87 GAUGE PARTS LIST 88~92 PART NUMBER INDEX 94~97 1 jintex.in

Page 4

2 jintex.in

Page 5 — MACHINE BED FRAME

アームベット機構 MACHINE BED FRAME REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2065900 オイルゲージ OIL LEVEL GAUGE 1 2 2501170 足ピン BED PIN 4 3 2402280 栓 PLUG 1 4 2400520 栓 PLUG 1 5 2402270 栓 PLUG 1 6 2401100 栓 PLUG 1 7 2100031 栓 PLUG 1 8 2090840 蓋 COVER 1 9 2402261 栓 PLUG 1 10 2400450 栓 PLUG 1 11 2050881 栓 PLUG 1 12 2501480 フィルタ FILTER 1 13 2400010 止メ輪 RING 1 14 2551080 テーパーピン PIN 1 15 2073580 フェルト FELT 1 16 250158-910 カバー COVER 1 17 2500200 カバー COVER 1 18 2501570 スポンジ SPONGE 2 19 007017A0 平ネジ/M4×5 SCREW 2 20 2401270 合マーク MARK 1 21 2106790 ピン PIN 2 22 2106790 ピン PIN 2 23 2106790 ピン PIN 2 24 007018A0 平ネジ/M4×6 SCREW 1 25 3034480 座金 WASHER 1 26 0045410 止ネジ/M6×8 SCREW 1 27 0045220 止ネジ/M6×6 SCREW 1 28 2503880 銘板 NAME PLATE 1 29 0045390 止ネジ/M5×6 SCREW 2 30 2105860 オイルシール OIL SEAL 1 31 9A30670 シール SEAL 1 32 9A30690 ケガ注意ラベル CAUTION LABEL 1 33 9A30710 シール SEAL 1 34 9A30720 シール SEAL 1 35 9A30690 ケガ注意ラベル CAUTION LABEL 1 3 jintex.in

Page 6

W664-30,32A,34,81を除く Except W664-30,32A,34,81 13 11 12 5 2 3 14 W664-01M,03M,05M,08M,09N,35M,35Nを除く Except W664-01M,03M,05M,08M,09N,35M,35N 35 39 38 37 41 42 36 40 MD・LG 付を除く Except machine with MD/LG W664-01M,03M,05M,08M,09N,35M,35Nを除く Except W664-01M,03M,05M,08M,09N,35M,35N 15 8 6 9 7 10 30 31 26 27 28 29 32 34 33 W664-05を除く Except W664-05 4 jintex.in 44 1 附属品に棚入 Packed in accessory 16 17 20 21 43 18 19 24 23 22 25

Page 7 — カバー機構(1)

カバー機構(1) COVER(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250150-PD0 アームカバー(上) ARM COVER (TOP) 1 2 2402261 栓 PLUG 1 3 179107-050 オイル窓 OIL SIGHT WINDOW 1 4 2500190 Oリング O RING 1 5 007021A0 平ネジ/M4×12 SCREW 7 6 250151BTD0 アームカバー(左) ARM COVER (LEFT) 1 7 0052420 平ネジ/H11×5 SCREW 1 8 2501530 Oリング O RING 1 9 007021A0 平ネジ/M4×12 SCREW 4 10 2402630 座金 WASHER 1 11 2501540 アームカバー(後) ARM COVER (REAR) 1 12 2501550 ガスケット GASKET 1 13 0070520 平ネジ/M6×10 SCREW 6 14 250224A0 針棒ガード NEEDLE BAR GUARD 1 15 007019A0 平ネジ/M4×8 SCREW 2 16 250156-TB0 プーリーカバー PULLEY COVER 1 17 0070750 平ネジ/M5 SCREW 2 18 2501590 風案内 AIR GUIDE 1 19 0070790 平ネジ/M5×6 SCREW 2 20 250234-TD0 下糸道カバー LOOPER THREAD GUIDE COVER 1 21 007019A0 平ネジ/M4×8 SCREW 1 22 2501810 エキセントリックピン ECCENTRIC PIN 1 23 0045430 止ネジ/M4×4 SCREW 1 24 2100250 振動止メ CUSHION 2 25 007022A0 平ネジ/M4×14 SCREW 2 26 2502550 ブラケット BRACKET 1 27 007020A0 平ネジ/M4×10 SCREW 2 28 3034480 座金 WASHER 1 29 2502560 ブラケット BRACKET 1 30 0070660 段付ネジ/M4 SCREW 1 31 2103070 波板座金 WASHER 1 32 2502570 アイガード EYE GUARD 1 33 0070090 平ネジ/M3×5 SCREW 2 34 2028750 座金 WASHER 1 35 250231A910 糸繰りガード(組) THREAD TAKE-UP GUARD ASSEMBLY 1 36 2502250 糸繰りガード THREAD TAKE-UP GUARD 1 37 2502260 フィンガーガード FINGER GUARD 1 38 0070180 平ネジ/M4×6 SCREW 2 39 3034480 座金 WASHER 2 40 250227A0 ブラケット BRACKET 1 41 0070180 平ネジ/M4×6 SCREW 2 42 3034480 座金 WASHER 2 43 0070520 平ネジ/M6×10 SCREW 2 44 9A31260 シール SEAL 1 5 jintex.in

Page 8

7 6 W664-32 を除く Except W664-32 10 9 8 W664-05,32,33,34,35を除く Except W664-05,32,33,34,35 11 12 14 W664-34,35を除く Except W664-34,35 19 21 20 22 13 W664-32を除く Except W664-32 17 15 16 23 24 6 jintex.in

Page 9 — COVER(2)

COVER(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2501600 上蓋 TOP COVER 1 2 2501610 ガスケット GASKET 1 3 0070820 平ネジ M4×8 SCREW 8 4 2501800 板バネ FLAT SPRING 1 5 0070820 平ネジ M4×8 SCREW 1 6 250162-PD0 平カバー BED COVER 1 7 0070200 平ネジ M4×10 SCREW 3 8 2501680 針板ブラケット NEEDLE PLATE BRACKET 1 9 2100250 振動止メ CUSHION 1 10 0070200 平ネジ M4×10 SCREW 2 11 2501760 板バネ FLAT SPRING 1 12 007017A0 平ネジ M4×5 SCREW 2 13 250280-PD0 横カバー SIDE COVER 1 14 007024A0 平ネジ M4×18 SCREW 4 15 250200-9P0 蓋(組)/横カバー COVER PLATE ASSEMBLY 1 16 2501730 平行ピン PIN 1 17 2501740 ガスケット GASKET 1 18 0070820 平ネジ M4×8 SCREW 2 19 2501750 クロスプレート CLOTH PLATE 1 20 007018A0 平ネジ M4×6 SCREW 2 21 2501810 エキセンピン ECCENTRIC PIN 1 22 0045370 止ネジ M4×5 SCREW 1 23 2402280 栓 PLUG 1 24 2501830 カバー(HR油除け) COVER 1 7 jintex.in

Page 10

8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

下軸機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2505510 下軸 CRANKSHAFT 1 2 0070360 平ネジ/M4×6 SCREW 1 3 250554-920 クランク軸 CRANKSHAFT 1 4 0071280 止ネジ/M6×4 SCREW 2 5 250555-910 クランク軸(組) CRANKSHAFT ASSEMBLY 1 6 210091-920 ロッド CONNECTION 1 7 0053760 平ネジ/C4×12.5 SCREW 4 8 252056-920 クランク CRANK 1 9 0045340 六角穴ボルト/M6×14 BOLT 1 10 250557-910 軸受(ブッシュ) BUSHING 1 11 0045470 止ネジ/M6×5 SCREW 2 12 250529A910 軸受(ブッシュ) BUSHING 1 13 0045470 止ネジ/M6×5 SCREW 2 14 250545-910 ギヤ(下) GEAR (LOWER) 1 15 0045470 止ネジ/M6×5 SCREW 4 16 250530-910 軸受(ブッシュ) BUSHING 1 17 0045550 止ネジ/M6×8 SCREW 1 18 0045470 止ネジ/M6×5 SCREW 1 19 2505140 止メ板 SET PLATE 1 20 0070820 平ネジ/M4×8 SCREW 2 21 2505560 ファン FAN 1 22 2505610 プーリー MACHINE PULLEY 1 23 0045410 止ネジ/M6×8 SCREW 1 24 0045560 止ネジ/M6×10 SCREW 1 25 2401260 座金 WASHER 1 26 0045000 六角穴ボルト/M5×10 BOLT 1 27 206050C0 タイミングベルト TIMING BELT 1 9 jintex.in

Page 12

1 W664-01G,03L,30,32,33, 34,35,81 を除く Except W664-01G,03L,30, 32,33,34,35,81 7 W664-01G,03L,30,32,33, 34,35,81 を除く Except W664-01G,03L,30, 32,33,34,35,81 10 jinttex.in

Page 13 — ARM SHAFT MECHANISM

上軸機構 REF.NO. PART NO. 1 250526B910 2 0070280 3 0045920 4 0071520 5 0071530 6 0072680 7 250560A0 8 253500-920 9 007021A0 10 007015A0 11 253501A920 12 0045340 13 2505240 14 0045140 15 2505060 16 0045550 17 0045470 18 2505520 19 250529-910 20 0045470 21 250547A0 22 0045470 23 250528-910 24 0045550 25 0045470 26 250566-TD0 27 0045410 28 0045560 29 0045010 30 2045850 部品名称 モーション (組) 平ネジ/M5×10 止ネジ/M6×12 止ネジ/M6×4 止ネジ/M6×6 止ネジ/M8×10 クランク軸 ロッド (組) 平ネジ/M4×12 平ネジ/M3.5×14 クランク (組) 六角穴ボルト/M6×14 バランスウエイト 止ネジ/M5×5 継手 止ネジ/M6×8 止ネジ/M6×5 軸 軸受 (ブッシュ) 止ネジ/M6×5 ギヤ (上) 止ネジ/M6×5 軸受 (ブッシュ) 止ネジ/M6×8 止ネジ/M6×5 ハンドホイール 止ネジ/M6×8 止ネジ/M6×10 六角穴ボルト/M5×14 座金 ARM SHAFT MECHANISM DESCRIPTION MOTION ASSEMBLY SCREW SCREW SCREW SCREW SCREW CRANKSHAFT CONNECTION ASSEMBLY SCREW SCREW CRANK ASSEMBLY BOLT BALANCE WEIGHT SCREW JOINT SCREW SCREW SHAFT BUSHING SCREW GEAR (UPPER) SCREW BUSHING SCREW SCREW HANDWHEEL SCREW SCREW BOLT WASHER QT. 1 2 1 1 1 1 1 1 2 2 1 1 2 1 2 2 1 1 2 1 4 1 1 1 1 1 1 1 11 jintex.in

Page 14

5 W664-01G,03L,30,32,33, 34,35,81 Except W664-01G,03L,30, 32,33,34,35,81 7 W664-01G,03L,30,32,33, 34,35,81 Except W664-01G,03L,30, 32,33,34,35,81 1 2 3 4 6 8 9 10 11 12 13 14 15 16 17 18 19 20 2本針(2-needle) 3本針(3-needle) 21 22 23 24 25 26 27 28 29 30 31 32 12 jinte x.in

Page 15 — NEEDLE BAR/GUARD MECHANISM

針棒・針受機構 NEEDLE BAR/GUARD MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 251014-910 針棒 NEEDLE BAR 1 2 2060610 針棒抱キ NEEDLE BAR CLAMP 1 3 0053250 平ネジ/C5×10 SCREW 1 4 2510160 リンク LINK 1 5 2060530 段付ピン PIN 1 6 240098-20 ニードルベアリング NEEDLE BEARING 1 7 2401010 座金 WASHER 1 8 2060630 角駒 BLOCK 1 9 2510171 案内 GUIDE 1 10 007021A0 平ネジ/M4×10 SCREW 2 11 2510180 ラッチ LATCH 1 12 007021A0 平ネジ/M4×12 SCREW 1 13 179040-050 スポンジ SPONGE 1 14 2065240 止メ金 OIL-STRING RETAINER 1 15 2121860 給油紐 OIL STRING 1 16 XXXXXX 針留 NEEDLE HOLDER 1 17 0045540 止ネジ/M3×3 SCREW 3 18 0045540 止ネジ/M3×3 SCREW 2 19 XXXXXX 針板 NEEDLE PLATE 1 20 005511-HC0 皿ネジ/C4×6.5 SCREW 2 21 251510-920 エキセン ECCENTRIC 1 22 0045430 止ネジ/M4×4 SCREW 2 23 2515110 レバー LEVER 1 24 0070860 平ネジ/M4×7 SCREW 1 25 2515120 針受台(後) NEEDLE GUARD HOLDER (REAR) 1 26 XXXXXX 針受(後) NEEDLE GUARD (REAR) 1 27 0045430 止ネジ/M4×4 SCREW 1 28 251513-920 レバー LEVER 1 29 0070130 平ネジ/M3.5×8 SCREW 1 30 2515140 針受台(前) NEEDLE GUARD HOLDER (FRONT) 1 31 XXXXXX 針受(前) NEEDLE GUARD (FRONT) 1 32 0045430 止ネジ/M4×4 SCREW 1 ●XXXXXXはゲージパーツです。 Please refer to the gauge part list (page 88-92). 部品番号は88~92頁のゲージパーツ表を 参照してください。 13 jintex.in

Page 16

35 W664-01M,03M,05M,08D, 08F,08M,08N,35D,35M,35N を除く Except W664-01M,03M,05M,08D, 08F,08M,08N,35D,35M,35N 14 jintex.in

Page 17 — LOOPER DRIVE MECHANISM

ルーバー機構 LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 252036-920 エキセン ECCENTRIC 1 2 0045470 止ネジ/M6×5 SCREW 1 3 206172-20 ニードルベアリング NEEDLE BEARING 1 4 2520350 ロッド ROD 1 5 252037-910 段付ピン (組) PIN ASSEMBLY 1 6 0048050 六角ナット/M5 NUT 1 7 2400620 座金 WASHER 1 8 2520390 ルーバー軸案内 LOOPER SHAFT GUIDE 1 9 201074A0 振止メ GUIDE 1 10 2022860 バネ座金 SPRING WASHER 1 11 0055460 平ネジ/C5×10 SCREW 1 12 2520440 軸 SHAFT 1 13 2402320 座金 WASHER 1 14 0045240 六角ボルト/M4×10 BOLT 1 15 2012520 バネ座金 SPRING WASHER 1 16 2402310 座金 WASHER 1 17 252046-920 レバー LEVER 1 18 0045340 六角ボルト/M6×14 BOLT 1 19 252040-920 ホルダー HOLDER 1 20 0070210 平ネジ/M4×12 SCREW 1 21 2520410 座金 WASHER 1 22 2520420 スライダー SLIDER 1 23 2520430 ピン PIN 1 24 0045430 止ネジ/M4×4 SCREW 1 25 252045-920 ホルダー HOLDER 1 26 0070210 平ネジ/M4×12 SCREW 1 27 2520410 座金 WASHER 1 28 2520470 座金 WASHER 2 29 2520520 ブッシュ BUSHING 1 30 0045220 止ネジ/M6×6 SCREW 1 31 252049-910 ブッシュ (組) BUSHING ASSEMBLY 1 32 2310110 Oリング O RING 1 33 0045220 止ネジ/M6×6 SCREW 1 34 2520480 軸 SHAFT 1 35 252053-920 ルーバー台 LOOPER HOLDER 1 36 0071450 六角ボルト BOLT 1 37 2520550 座金 WASHER 1 38 XXXXXX ルーバー LOOPER 1 39 0071290 止ネジ/M4×5 SCREW 1 40 2401310 圧縮バネ SPRING 1 ●XXXXXXはゲージパーツです。 部品番号は88~92頁のゲージパーツ表を 参照してください。 ●"XXXXXX" represents the gauge part. Please refer to the gauge part list (page 88-92). 15 jintex.in

Page 18

16 jintex.in

Page 19 — FEED MECHANISM(1)

送リ機構(1)FEED MECHANISM(1)REF.NO.PART NO.部品名称DESCRIPTIONQT.1252607-920エキセンECCENTRIC120045390止ネジM5×6SCREW23204084-20ニードルベアリングNEEDLE BEARING14240236-20ニードルベアリングNEEDLE BEARING152402340止メ輪RING162402370止メ輪RING172526080ロッドROD18252609-920クランクCRANK190045310六角穴ボルト/M5×12BOLT1102400550座金WASHER1110070410皿ネジ/M3×6SCREW1122526120ロッドROD1132526140リンクLINK1142526150リンクLINK1150045370止ネジ/M4×5SCREW2162526130平行ピンPIN2172021760給油紐OIL STRING2182073580フエルトFELT6192526160平行ピンPIN1202021760給油紐OIL STRING1212079250フエルトFELT4222526170クランクCRANK1230071420止ネジ/M6×6SCREW224252618-910リンクLINK1250045470止ネジ/M5×6SCREW226252220案内GUIDE1270045390止ネジ/M5×6SCREW1282526200引張リバネSPRING1290071310段ネジ/M5SHAFT1302526210軸1312400170OリングO RING1322526230レバーLEVER1330070340平ネジ/M5×10SCREW134252624-TB0目盛板INDICATION PLATE2350070440皿ネジ/M4×10SCREW362526250調節ネジSCREW1372016290止メ輪RING1382009830止メ輪RING1392402510OリングO RING1400045500止ネジ/M4×10SCREW1410045370止ネジ/M4×5SCREW1422526260ライナーLINER1432526600丸ナットNUT1442526710シールSEAL17jinte.in

Page 20

27 26 40 29 28 31 30 39 38 17 W664-05,33 を除く Except W664-05,33 42 43 23 41 22 25 34 24 33 32 35 37 36 20 W664-05,33 を除く Except W664-05,33 6 1 W664-05,33,34, 35 を除く Except W664-05, 33,34,35 7 4 5 3 W664-05,33 Except W664-05,33 18 19 13 12 2 10 9 8 W664-34,35 を除く Except W664-34,35 15 16 14 45 11 18 jintex.in

Page 21 — FEED MECHANISM(2)

送り機構(2) FEED MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2526100 クランク軸 CRANKSHAFT 1 2 2021750 給油紐 OIL STRING 1 3 2401480 栓 PLUG 1 4 2400970 栓 PLUG 1 5 179320-050 フェルト FELT 1 6 2073580 フェルト FELT 3 7 2067480 フェルト FELT 1 8 240235-920 カラー COLLAR 1 9 0045470 止ネジ/M6×5 SCREW 1 10 204052A0 オイルシール OIL SEAL 1 11 252633-910 クランク軸 CRANKSHAFT 1 12 2021770 給油紐 OIL STRING 1 13 2067480 フェルト FELT 4 14 2402410 オイルシール OIL SEAL 1 15 2402390 カラー COLLAR 1 16 0071280 止ネジ/M6×4 SCREW 2 17 2526750 角駒 BLOCK 1 18 2526310 角駒 BLOCK 1 19 2079250 フェルト FELT 2 20 2079250 フェルト FELT 5 21 2021760 給油紐 OIL STRING 1 22 0045140 止ネジ/M5×5 SCREW 1 23 252659-910 送り台(組) FEED BAR ASSEMBLY 1 24 2402400 フェルト FELT 1 25 2079250 フェルト FELT 5 26 2526390 案内/差動送り台 DIFFERENTIAL FEED BAR GUIDE 1 27 0071430 平ネジ/M4×5.5 SCREW 2 28 2526280 案内(右) GUIDE (RIGHT) 1 29 0045220 止ネジ/M6×6 SCREW 1 30 2526290 案内(左) GUIDE (LEFT) 1 31 0071300 平ネジ/M4×7 SCREW 2 32 2526360 リンク LINK 1 33 2021750 給油紐 OIL STRING 1 34 2107660 止ピン PIN 2 35 2526370 ブッシュ BUSHING 1 36 2400390 座金 WASHER 1 37 0070560 六角ネジ/M5×13 SCREW 1 38 2526320 角駒 BLOCK 1 39 210238-20 ニードルベアリング NEEDLE BEARING 1 40 XXXXXX 主送り歯 MAIN FEED DOG 1 41 0070190 平ネジ/M4×8 SCREW 1 42 XXXXXX 差動送り歯 DIFF. FEED DOG 1 43 0070190 平ネジ/M4×8 SCREW 1 44 252630-C0 平行ピン PIN 1 45 0070410 皿ネジ/M3×6 SCREW 2 ●XXXXXXはゲージパーツです。 Please refer to the gauge part list (page 88-92). 部品番号は88~92頁のゲージパーツ表を 参照してください。 19 jintex.in

Page 22

20 jintex.in

Page 23 — FEED MECHANISM(3)

送り機構(3) FEED MECHANISM(3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2526410 角駒 BLOCK 1 2 2526420 案内 GUIDE 1 3 2526430 案内軸 FEED BAR PIN 1 4 2526650 軸 SHAFT 1 5 2016290 止メ輪 RING 1 6 0045400 止ネジ/M5×8 SCREW 1 7 2526440 レバー LEVER 1 8 2526460 軸 SHAFT 1 9 2401290 Oリング O RING 1 10 0045400 止ネジ/M5×8 SCREW 1 11 2025220 止メ輪 RING 1 12 2526450 ネジリバネ SPRING 1 13 2325080 カラー COLLAR 1 14 001998-20 平ネジ/C4×6 SCREW 1 15 252648-910 レバー軸 LEVER SHAFT ASSEMBLY 1 16 2069420 オイルシール OIL SEAL 1 17 252651-920 クランク CRANK 1 18 0070290 平ネジ/M5×12 SCREW 1 19 0071320 ピン付ネジ/M4 SCREW 1 20 252652-920 レバー LEVER 1 21 0045310 六角穴ボルト/M5×12 BOLT 1 22 252653-910 レバー軸 LEVER SHAFT ASSEMBLY 1 23 240235-920 カラー COLLAR 1 24 0045470 止ネジ/M6×5 SCREW 1 25 2526570 線細工バネ SPRING 1 26 2526560 目盛板 SCALE PLATE 1 27 2401240 スペーサー SPACER 2 28 007022A0 平ネジ/M4×14 SCREW 2 29 2526580 ストッパー STOPPER 2 30 3034480 座金 WASHER 2 31 007018A0 平ネジ/M4×6 SCREW 2 32 2520690 ナット NUT 1 33 2113010 バネ座金 SPRING WASHER 1 34 0070590 段付ネジ/M4.5 SCREW 1 35 2400630 オイルシール OIL SEAL 1 21 jintex.in

Page 24

22 jintex.in

Page 25 — PRESSER FOOT MECHANISM

押工機構 PRESSER FOOT MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253000-910 調節棒 ADJUSTING BAR 1 2 2530031 調節ナット NUT 1 3 2402520 圧縮バネ SPRING 1 4 2402530 圧縮バネ SPRING 1 5 2530260 押工棒 PRESSER BAR 1 6 2530180 油除ケ OIL SHIELD 1 7 2061390 押工棒抱キ PRESSER BAR CLAMP 1 8 0051180 平ネジ/C5×12 SCREW 1 9 253005-910 案内 GUIDE 1 10 007025A0 平ネジ/M4×20 SCREW 2 11 0070100 平ネジ/M3×6 SCREW 1 12 2404740 座金 WASHER 1 13 253008-910 レバー LEVER 1 14 1920240 カラー COLLAR 1 15 0W00024-10 止ネジ/W2×4 SCREW 1 16 2061570 リンク LINK 1 17 0053860 段付ネジ/C7 SCREW 2 18 2530100 ネジリバネ SPRING 1 19 2061560 カラー COLLAR 1 20 0050840 六角ネジ/C5×5.5 SCREW 2 21 2061490 クランク(上) BELL CRANK (UPPER) 1 22 0051870 平ネジ/C5×14 SCREW 1 23 2530270 リンク LINK 1 24 0051840 段付ネジ/C5 SCREW 1 25 2061480 クランク(下) BELL CRANK (LOWER) 1 26 002022-40 六角ネジ/C10×9 SCREW 1 27 2530130 軸 SHAFT 1 28 2530140 レバー LEVER 1 29 0070340 平ネジ/M5×10 SCREW 1 30 2530150 ブラケット BRACKET 1 31 007019A0 平ネジ/M4×8 SCREW 2 32 0045810 六角ネジ/M5×20 SCREW 1 33 0048050 六角ナット/M5 NUT 1 34 2530280 フィンガーガード FINGER GUARD 1 35 XXXXXX 押工 PRESSER FOOT ASSEMBLY 1 36 001170-30 平ネジ/C4×9 SCREW 1 37 250230-RA0 押工上グレーバーガード GUARD (PRESSER FOOT LIFT LEVER) 1 ●XXXXXXはゲージパーツです。 部品番号は88~92頁のゲージパーツ表を 参照してください。 ●"XXXXXX" represents the gauge part. Please refer to the gauge part list (page 88-92). 23 jintex.in

Page 26

9 12 13 14 16 15 18 19 20 21 23 24 W664-08,30,33,34,35,81は附属品に梱入 Packed in accessory for W664-08,30,33,34,35,81 7 8 5 6 4 2 1 3 10 11 22 jintex.in 24

Page 27 — SPREADER MECHANISM

飾り振り機構 REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 254501A920 0045140 2545110 254503-920 0045340 2545040 2400620 0048050 2545190 2061800 3066710 254506B0 0045470 2545070 2545180 2079250 2021760 2330200 2120390 0012270 254516-920 0070200 0070220 2575650 部品名称 エキセン(組) 止ネジ/M5×5 ロッド クランク 六角穴ボルト/M6×14 ピン付ネジ/M5 座金 六角ナット/M5 軸 座金 止メ輪 クランク 止ネジ/M6×5 駒 クランク軸 フェルト 給油紐 Oリング カラー 平ネジ/C×3.7 レバー(組) 平ネジ/M4×10 平ネジ/M4×14 スプレッダー DESCRIPTION ECCENTRIC ASSEMBLY SCREW CONNECTION CRANK BOLT SCREW WASHER NUT SHAFT WASHER RING CRANK SCREW BLOCK CRANKSHAFT FELT OIL STRING O RING COLLAR SCREW LEVER ASSEMBLY SCREW SCREW SPREADER QT. 1 2 1 1 1 1 1 1 1 1 1 1 2 1 1 2 1 1 1 2 1 1 1 1 25 jintex.in SPREADER MECHANISM

Page 28

13 2本針 上飾り:有り 2-Needle. With top cover thread. 21 22 14 20 19 15 23 16 17 18 24 26 jintex.in 1 2 3 4 10 5 6 11 12 25 26 27 28 29 30 33 3本針 上飾り:有り 3-Needle. With top cover thread. 21 22 14 20 19 15 23 16 17 18 24 25 26 27 31 29 30 25 26 27 18 32 29 30 26

Page 29 — 糸調子機構

糸調子機構 THREAD TENSION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2540080 糸道 THREAD GUIDE 1 2 007019A0 平ネジ/M4×8 SCREW 2 3 1921200 パイプ PIPE 2 4 2061150 ホルダー HOLDER 2 5 007018A0 平ネジ/M4×6 SCREW 1 6 3034480 座金 WASHER 1 7 254003B910 クランク CRANK 1 8 0045310 六角穴ボルト/M5×12 BOLT 1 9 2028680 座金 WASHER 1 10 254000-910 レバー LEVER 1 11 2540220 カラー COLLAR 1 12 002133-10 平ネジ/C5×12.5 SCREW 1 13 254023C9T0 テンション (組) TENSION CONTROL MECHANISM 1 14 2540190 ブラケット BRACKET 1 15 2540210 糸緩め THREAD RELEASER 1 16 263542A9T0 糸調子 (組) (強) TENSION SPRING ASSEMBLY (HEAVY) 1 17 263542B9T0 糸調子 (組) TENSION SPRING ASSEMBLY 1 18 263542C9T0 糸調子 (組) (弱) TENSION SPRING ASSEMBLY (LIGHT) 1 19 2540200 糸道 THREAD GUIDE 20 2062030 糸道 THREAD GUIDE 21 3063010 引張リバネ SPRING 1 22 0054470 段付ネジ/C5 SCREW 1 23 2062020 スペーサー SPACER 24 007019A0 平ネジ/M4×8 SCREW 2 25 001817-2A0 調子棒 SCREW STUD 1 26 2103190 調子皿 TENSION DISC 2 27 263544-TA0 受皿 CUP 1 28 2010370 圧縮バネ (強) SPRING (HEAVY) 1 29 2084480 ラチェット RATCHET 1 30 263543-TA0 調子ナット NUT 1 31 2010860 圧縮バネ (中) SPRING (MEDIUM) 1 32 2010680 圧縮バネ (弱) SPRING (LIGHT) 1 33 254023E9T0 テンション (組) TENSION CONTROL MECHANISM 1 27 jintex.in

Page 30

2-本針 3-本針 2-Needle 3-Needle 31 x2 x3 32 x2 x3 W664-01M,03M,05M, 08M,08N,35M,35N を除く Except W664-01M,03M,05M, 08M,08N,35M,35N W664-08,30,33,34,35,81 は附属品 Packed in accessory for W664-08,30,33,34,35,81 W664-01G,03L,30,32,33,34,35,81 を除く Except W664-01G,03L,30,32,33,34,35,81 W664-01C,01E,02,03F,03G,03K,05,08,71 を除く Except W664-01C,01E,02,03F,03G,03K,05,08,71 28 jintex.in

Page 31 — NEEDLE & SPREADER THREAD HANDLING

針糸・飾り糸機構 NEEDLE & SPREADER THREAD HANDLING REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253505A1 糸繰り THREAD TAKE-UP 1 2 007019A0 平ネジ/M4×8 SCREW 2 3 3034480 座金 WASHER 2 4 253504-920 レバー LEVER 1 5 0045010 六角穴ボルト/M5×14 BOLT 1 6 3030670 バネ座金 SPRING WASHER 1 7 2050610 止メ輪 RING 1 8 204754A0 カラー COLLAR 1 9 0021930 六角ネジ/C5×8.5 SCREW 2 10 2535030 軸 SHAFT 1 11 0045270 六角穴ボルト/M4×8 BOLT 1 12 2012520 バネ座金 SPRING WASHER 1 13 2041070 座金 WASHER 1 14 2535070 糸道 THREAD GUIDE 1 15 0070090 平ネジ/M3×5 SCREW 1 16 253508A0 糸道 THREAD GUIDE 1 17 0070770 皿ネジ/M4×7 SCREW 1 18 253509A0 糸受 THREAD SUPPORT 1 19 0070080 平ネジ/M3×4 SCREW 1 20 2404740 座金 WASHER 1 21 2535160 糸調子台 THREAD TENSION BRACKET 1 22 007019A0 平ネジ/M4×8 SCREW 1 23 2345610 糸案内 THREAD GUIDE 1 24 0W09070-20 段付ネジ/W5 SCREW 1 25 2535170 調子バネ SPRING 1 26 2535930 小調子皿 TENSION DISC 1 27 2535440 糸道 THREAD GUIDE 1 28 007019A0 平ネジ/M4×8 SCREW 1 29 3034480 座金 WASHER 1 30 2535450 ホルダー HOLDER 1 31 2345210 糸道 THREAD GUIDE 2 32 0045350 止メネジ/M3×4 SCREW 1 33 0070100 平ネジ/M3×6 SCREW 1 34 2535060 糸繰り THREAD TAKE-UP 2 35 2535140 糸道 THREAD GUIDE 1 36 007019A0 平ネジ/M4×8 SCREW 2 37 2535150 糸道 THREAD GUIDE 1 38 007019A0 平ネジ/M4×8 SCREW 1 39 253548B0 糸案内 THREAD GUIDE 1 40 0070190 平ネジ/M4×8 SCREW 2 41 3034480 座金 WASHER 2 42 2535470 糸道 THREAD GUIDE 1 43 1371080 圧締バネ TENSION DISC 1 44 2113880 圧縮バネ SPRING 1 45 0071671 段付ネジ/C3 SCREW 1 46 2750340 ツマミ KNOB 1 47 2535110 糸道 THREAD GUIDE 1 48 0045540 止メネジ/M3×3 SCREW 1 49 2502290 糸繰りレバーガード GUARD (THREAD TAKE-UP LEVER) 1 50 2536680 糸道 THREAD GUIDE 1 29 jintex.in

Page 32

30 jintex.in

Page 33 — LOOPER THREAD HANDLING

下糸繰り機構 LOOPER THREAD HANDLING REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253693-910 下糸繰り LOOPER THREAD TAKE-UP 1 2 0045370 止ネジM4×5 SCREW 2 3 2535920 下糸繰り台 BRACKET (LOOPER THREAD TAKE-UP) 1 4 253534A0 糸道 THREAD GUIDE 1 5 2105850 座金 WASHER 1 6 0070310 平ネジM2.5×4 SCREW 1 7 253533D0 糸道 THREAD GUIDE 1 8 2105850 座金 WASHER 1 9 0070310 平ネジM2.5×4 SCREW 1 10 0045430 止ネジM4×4 SCREW 1 11 2536000 軸 SHAFT 1 12 2402610 カラー COLLAR 1 13 0045540 止ネジM4×4 SCREW 1 14 253606A0 ネジリバネ SPRING 1 15 2536800 糸案内 THREAD GUIDE 1 16 0070090 平ネジM3×5 SCREW 1 17 253607-910 ブラケット(組) BRACKET ASSEMBLY 1 18 2536010 軸 SHAFT 1 19 202647A0 スプリングピン SPRING PIN 1 20 2401230 防振ゴム CUSHION RUBBER 1 21 0070820 平ネジM4×8 SCREW 2 22 2536050 板バネ FLAT SPRING 1 23 007017A0 平ネジM4×5 SCREW 1 24 2535860 糸道 THREAD GUIDE 1 25 253588A0 小調子皿 TENSION DISC 1 26 2535880 小調子皿 TENSION DISC 1 27 2402420 圧縮バネ SPRING 1 28 0071330 段付ネジ/M3 SCREW 1 29 1670790 糸道 THREAD GUIDE 1 30 007018A0 平ネジM4×6 SCREW 1 31 0070080 平ネジM3×4 SCREW 1 31 jintex.in

Page 34

32 jintex.in

Page 35 — LUBRICATION MECHANISM(1)

給油機構(1) LUBRICATION MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 255035-910 パイプ PIPE 1 2 2550370 継手ネシ JOINT SCREW 1 3 2401350 チューブ TUBE 1 4 2001360 継手 JOINT 2 5 2021990 クランプ CLAMP 2 6 2001520 継手ネシ JOINT SCREW 2 7 2550030 パイプ PIPE 1 8 2401360 フェルト FELT 1 9 2107660 止ピン PIN 1 10 0045140 止ネジ/M5×5 SCREW 1 11 2550210 フェルト FELT 1 12 2550050 ラッチ LATCH 1 13 007018A0 平ネジ/M4×6 SCREW 1 14 2401430 チューブ TUBE 1 15 2405680 チューブ TUBE 1 16 2550380 継手 JOINT 1 17 2401450 チューブ TUBE 1 18 2021990 クランプ CLAMP 2 19 2550990 油受ケ OIL RELEASE PLATE 1 20 007018A0 平ネジ/M4×6 SCREW 2 21 255097-910 噴油管 OIL SPLASH PIPE 1 22 0048210 六角ナット/M4 NUT 1 23 2400060 チューブ TUBE 1 24 2021990 クランプ CLAMP 2 25 255094-910 噴油管 OIL SPLASH PIPE 1 26 2551230 継手 JOINT 1 27 2001520 継手ネシ JOINT SCREW 1 28 2021990 クランプ CLAMP 1 29 255100-910 排油管 OIL DRAIN PIPE 1 30 2551020 パイプ PIPE 1 31 007017A0 平ネジ/M4×5 SCREW 1 32 2068400 チューブ TUBE 1 33 2021990 クランプ CLAMP 2 34 2402450 フェルト FELT 1 35 2402440 チューブ TUBE 1 36 2401430 チューブ TUBE 1 37 007018A0 平ネジ/M4×6 SCREW 1 38 2550390 パイプ PIPE 1 39 200140A0 給油パイプ OIL TUBE 1 33 jinttex.in

Page 36

34 jintex.in

Page 37 — 給油機構(2) LUBRICATION MECHANISM(2)

給油機構(2) LUBRICATION MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2550410 オイルパン (組) OIL RESERVOIR ASSEMBLY 1 2 202287A0 座金 WASHER 1 3 005138B0 平ネジH11×12 SCREW 1 4 0045040 六角穴ボルト/M8×20 BOLT 4 5 2551440 Oリング O RING 1 6 255091-910 ポンプ (組) OIL PUMP ASSEMBLY 1 7 2550240 軸 SHAFT 1 8 2550250 ローター ROTOR 1 9 2550260 ローター ROTOR 1 10 2550270 ローター ROTOR 1 11 2550280 カバー COVER 1 12 0070260 平ネジM4×5 SCREW 2 13 0071050 平ネジM4×40 SCREW 2 14 2550190 ウォームホイール WORM WHEEL 1 15 0045140 止ネジM5×5 SCREW 2 16 0045310 六角穴ボルト/M5×12 BOLT 2 17 2550930 継手ネジ JOINT SCREW 2 18 2062330 エレメント OIL FILTER 1 19 2102000 ブラケット/フィルタ OIL FILTER BRACKET 1 20 2064310 Oリング O RING 1 21 210201-PD1 蓋 COVER 1 22 007021A0 平ネジM4×12 SCREW 3 23 9A30020 フィルタシール FILTER SEAL 1 35 jintex.in

Page 38

36 jintex.in

Page 39

HR装置 HR DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 207066-9P0 シリコンタンク上(組) SILICONE OIL RESERVOIR (UPPER) ASSEMBLY 1 2 207066-PD0 シリコンタンク(上) SILICONE OIL RESERVOIR (UPPER) 1 3 207067-PD0 蓋 CAP 1 4 2067810 スプリングピン SPRING PIN 2 5 0050530 平ネジ/C4×4.8 SCREW 2 6 2070680 フェルト FELT 1 7 255103-910 シリコンタンク(組) SILICONE OIL RESERVOIR ASSEMBLY 1 8 0070820 平ネジ/M4×8 SCREW 2 9 2551070 針冷却器(下) NEEDLE COOLER (LOWER) 1 10 007019A0 平ネジ/M4×8 SCREW 1 11 2402470 フェルト FELT 1 12 2107660 止ピン PIN 1 13 2402460 チューブ TUBE 1 14 2021750 給油紐 OIL STRING 1 15 2068510 栓 PLUG 1 37 jintex.in

Page 40

1 2 x 4 3 2 9 11 10 12 6 8 7 6 5 4 13 14 x 4 22 23 14 17 16 15 18 19 20 21 38 jintex.in

Page 41

据付付属品 INSTALLATION PARTS REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 0090160 クッションゴム (セット) CUSHION RUBBER (SET) 1 2 2063380 クッションゴム CUSHION RUBBER 4 3 2063360 半沈用ナット/M8 NUT 4 4 2590000 据付台 REST BOARD 2 5 0045120 六角穴ボルト BOLT 4 6 2063370 座金 WASHER 12 7 2057640 防振ゴム CUSHION RUBBER 4 8 2057650 ライナー LINER 4 9 0070930 ピン付ネジ/M5 SCREW 4 10 2063290 鎖案内 TREADLE CHAIN GUIDE 1 11 0070270 平ネジ/M5×8 SCREW 2 12 2054670 スペーサー SPACER 4 13 0090160 クッションゴム (セット) CUSHION RUBBER (SET) 1 14 2063380 クッションゴム CUSHION RUBBER 4 15 0090320 ネジ (セット) SCREW (SET) 4 16 2070730 段付ネジ/C10 SCREW 4 17 2070740 止メ輪 RING 4 18 2007280 座金 WASHER 4 19 2020450 バネ座金 SPRING WASHER 4 20 0050200 六角ナット/C10 NUT 4 21 259003-TB0 ベルトカバー BELT COVER 1 22 0049060 木ネジ/4.8 SCREW 3 23 3033350 座金 WASHER 3 39 jintex.in

Page 42

1 6本立 6-spool 2 5本立 5-spool 40 SET UP INSTRUCTIONS 取付説明書 27 36 3 9 35 11 10 8 19 21 20 22 11 10 23 5 6 7 29 25 24 26 30 4 17 12 16 15 31 13 14 34 33 37 38 39 32 13 14 40 jintex.in

Page 43 — THREAD STAND

糸立台 THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 000100-9P0 糸立て(6本立) THREAD STAND ASSY. (6-SPOOL) 1 2 000100A9P0 糸立て(5本立) THREAD STAND ASSY. (5-SPOOL) 1 3 000101-PA0 スタンド棒(上) COLUMN PIPE (UPPER) 1 1 4 000102-PA0 スタンド棒(下) COLUMN PIPE (LOWER) 1 1 5 0001030 ジョイント JOINT 1 1 6 004066-HU0 ネジ/M5×14 SCREW 2 2 7 004067-HU0 六角ナット/M5 NUT 2 2 8 000104-PA0 ブラケット(3本立) BRACKET (3-SPOOL) 1 2 9 000104APA0 ブラケット(2本立) BRACKET (2-SPOOL) 1 10 0001160 ホルダー HOLDER 2 2 11 004068-HU0 ネジ/M6×16 SCREW 2 2 12 0001050 糸立棒 SPOOL PIN 5 6 13 303067A0 バネ座金 SPRING WASHER 5 6 14 004067-HU0 六角ナット/M5 NUT 5 6 15 000106-PA0 受皿 SPOOL TRAY 5 6 16 0001070 ウレタン SPOOL MAT 5 6 17 000108-PA0 揺止メ SPOOL RETAINING FIN 5 6 18 000109-PA0 ブラケット BRACKET 1 1 19 0041130 ネジ/M4×20 SCREW 1 1 20 0048030 六角ナット/M4 NUT 1 1 21 0001100 糸道棒 THREAD GUIDE BAR 1 1 22 004065-HU0 ネジ/M4×12 SCREW 1 1 23 0048030 六角ナット/M4 NUT 1 1 24 000111-PA0 ブラケット BRACKET 1 1 25 004065-HU0 ネジ/M4×12 SCREW 1 1 26 0048030 六角ナット/M4 NUT 1 1 27 0001120 糸道棒(6本立) THREAD GUIDE BAR (6-SPOOL) 1 28 000112A0 糸道棒(5本立) THREAD GUIDE BAR (5-SPOOL) 1 29 004065-HU0 ネジ/M4×12 SCREW 1 1 30 0048030 六角ナット/M4 NUT 1 1 31 000104-PA0 ブラケット(3本立) BRACKET (3-SPOOL) 1 2 32 000104APA0 ブラケット(2本立) BRACKET (2-SPOOL) 1 33 0001160 ホルダー HOLDER 2 2 34 004068-HU0 ネジ/M6×16 SCREW 2 2 35 0001130 糸道 THREAD GUIDE 5 6 36 0001140 キャップ ROD CAP 1 1 37 0001150 座金 WASHER 2 2 38 0001170 バネ座金 SPRING WASHER 1 1 39 007370-HU0 六角ナット/M16 NUT 1 1 40 9A21490 糸立台組立説明書 INSTRUCTIONS 1 1 41 jintex.in

Page 44 — W664-01

W664-01 特別注文品 (OPTION) 附属品に梱入 Packed in accessory W664-01G 附属品に梱入 Packed in accessory W664-01E,01G 42 jintex.in

Page 45 — SPECIFIC PARTS(1)

専用部品(1) SPECIFIC PARTS(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2501670 差シ板 SLIDE PLATE 1 2 250177BPD1 前カバー(組) FRONT COVER ASSEMBLY 1 3 0070430 皿ネジ M4×8 SCREW 3 4 2500130 ピン付ネジ M4 SCREW 1 5 2011910 バネ座金 SPRING WASHER 2 6 2401980 平行ピン PIN 1 7 0045540 止ネジ M3×3 SCREW 2 8 6A005600000 ブラケット(組) BRACKET ASSEMBLY 1 9 0070280 平ネジ M5×10 SCREW 2 10 2045850 座金 WASHER 2 11 2502630 ブラケット BRACKET 1 12 0070090 平ネジ M3×5 SCREW 2 13 2580100 布案内(右) FABRIC GUIDE (RIGHT) 1 14 2580110 布案内(左) FABRIC GUIDE (LEFT) 1 15 258013-910 布案内 FABRIC GUIDE 1 16 0070200 平ネジ M4×10 SCREW 2 17 3034480 座金 WASHER 2 18 250526C910 モーション(組) MOTION ASSEMBLY 1 19 0070280 平ネジ M5×10 SCREW 2 20 0045920 止ネジ M6×12 SCREW 1 21 250517A0 クランク軸 CRANKSHAFT 1 22 251010A0 エキセンピン ECCENTRIC PIN 1 23 2050970 座金 WASHER 1 24 0070410 皿ネジ M3×6 SCREW 1 43 jintex.in

Page 46 — W664-02

W664-02 附属品に梱入 Packed in accessory 44 jintex.in

Page 47 — 専用部品(2)

専用部品(2) SPECIFIC PARTS(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250184-PD1 前カバー(組) FRONT COVER ASSEMBLY 1 2 0070430 皿ネジ/M4×8 SCREW 2 3 2500130 ピン付ネジ/M4 SCREW 1 4 2011910 ハネ座金 SPRING WASHER 2 5 2401980 平行ピン PIN 1 6 0045540 止ネジ/M3×3 SCREW 2 7 250167A0 差シ板 SLIDE PLATE 1 8 250186-PD0 前カバー(小) FRONT COVER (SMALL) 1 9 0070270 平ネジ/M5×8 SCREW 2 10 2064390 補助板/前カバー AUXILIARY PLATE (FRONT COVER) 1 11 0070790 平ネジ/M5×6 SCREW 2 12 2045850 座金 WASHER 2 13 2501930 衣除ケ FABRIC GUARD 1 14 007017A0 平ネジ/M4×5 SCREW 2 15 2501960 カバー COVER 1 16 007018A0 平ネジ/M4×6 SCREW 2 17 2501900 ブラケット BRACKET 1 18 2064600 座金 WASHER 1 19 0070270 平ネジ/M5×8 SCREW 2 20 2501890 締付金具 CLAMP PLATE 1 21 0051130 平ネジ/C5×5.5 SCREW 2 22 0070270 平ネジ/M5×8 SCREW 1 23 2400420 座金 WASHER 1 24 000257A9S0 テープガイド(組) TAPE GUIDE ASSEMBLY 1 25 000247-SA0 テープ台 TAPE BASE 1 26 0002700 座金 WASHER 1 27 0002530 平行ピン PIN 1 28 0002500 取付棒(下) TAPE DISC POST 1 29 0014480 止ネジ/C9×5.2 SCREW 1 30 000251-SA0 ブラケット BRACKET 1 31 0049130 木ネジ/5.8 SCREW 3 32 0002520 段付ネジ/M5 SCREW 2 33 2045850 座金 WASHER 2 34 3030670 ハネ座金 SPRING WASHER 2 35 0002260 六角ナット/M5 NUT 2 36 0002530 平行ピン PIN 2 37 0002540 ホルダー HOLDER 2 38 0051610 平ネジ/C5×8 SCREW 4 39 0002550 取付棒/テープ案内 TAPE GUIDE BAR 1 40 007023A0 平ネジ/M4×16 SCREW 2 41 0048030 六角ナット/M4 NUT 2 42 000256-SA0 ホルダー HOLDER 1 45 jintex.in

Page 48 — W664-03F,03G,03K,03L

W664-03F,03G,03K,03L W664-03F,03L 12 10 11 W664-03G,03K 14 13 15 W664-03K,03L 16 1 2 W664-03 3 W664-03L 4 5 6 8 9 W664-03L 7 特別注文品 (OPTION) 20 21 22 23 24 25 26 附属品に梱入 Packed in accessory 17 19 18 46 jintex.in

Page 49 — SPECIFIC PARTS(3)

専用部品(3) SPECIFIC PARTS(3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2501670 差シ板 SLIDE PLATE 1 2 250177BPD1 前カバー(組) FRONT COVER ASSEMBLY 1 3 250177MPD1 前カバー(組) FRONT COVER ASSEMBLY 1 4 0070430 皿ネジ/M4×8 SCREW 3 5 2500130 ピン付ネジ/M4 SCREW 1 6 2011910 バネ座金 SPRING WASHER 2 7 2401980 平行ピン PIN 1 8 0045540 止ネジ/M3×3 SCREW 2 9 2400260 スプリュー SPRUE 2 10 2575690 布案内(左) FABRIC GUIDE (LEFT) 1 11 0070090 平ネジ/M3×5 SCREW 2 12 2575700 布案内(右) FABRIC GUIDE (RIGHT) 1 13 2575750 布案内(左) FABRIC GUIDE (LEFT) 1 14 2575760 布案内(右) FABRIC GUIDE (RIGHT) 1 15 0070090 平ネジ/M3×5 SCREW 2 16 2502630 ブラケット BRACKET 1 17 6A005600000 ブラケット(組) BRACKET ASSEMBLY 1 18 0070280 平ネジ/M5×10 SCREW 2 19 2045850 座金 WASHER 2 20 250526C910 モーション(組) MOTION ASSEMBLY 1 21 0070280 平ネジ/M5×10 SCREW 2 22 0045920 止ネジ/M6×12 SCREW 1 23 250517A0 クランク軸 CRANKSHAFT 1 24 251010A0 エキセンピン ECCENTRIC PIN 1 25 2050970 座金 WASHER 1 26 0070410 皿ネジ/M3×6 SCREW 1 47 jinte.in

Page 50

W664-05 W664-05/FT240 W664-05/FT240A 48 jintex.in

Page 51 — 専用部品(4)

専用部品(4) SPECIFIC PARTS(4) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250168A0 ブラケット BRACKET 1 2 250177CPD1 前カバー(組) FRONT COVER ASSEMBLY 1 3 0070430 皿ネジ/M4×8 SCREW 2 4 2500130 ピン付ネジ/M4 SCREW 1 5 2011910 バネ座金 SPRING WASHER 2 6 2401980 平行ピン PIN 1 7 0045540 止ネジ/M3×3 SCREW 2 8 250167A0 差込板 SLIDE PLATE 1 9 0070740 平ネジ/M5×5 SCREW 1 10 250177HPD1 前カバー(組) FRONT COVER ASSEMBLY 1 11 2555210 軸 SHAFT 1 12 252675A0 角駒 BLOCK 1 13 255523-CO 軸 SHAFT 1 14 3060110 止メ輪 RING 1 15 255522-920 クランク CRANK 1 16 0045220 止ネジ/M6×6 SCREW 2 17 2079250 フェルト FELT 2 49 jintex.in

Page 52

W664-08A,08D 標準(Standard) 薄物用 8 For light weight fabric 厚物用 9 For heavy weight fabric 附属品に梱入 Packed in accessory 10 12 13 11 W664-08H 32 33 31 30 特別注文品 (OPTION) W664-08B,08E 25 26 27 狭巾(Narrow) 附属品に梱入 Packed in accessory 広巾(Wide) 14 28 18 29 15 17 16 W664-08 7 W664-08Hを除く Except W664-08H 19 W664-08Hを除く Except W664-08H 21 附属品に梱入 Packed in accessory 20 1 2 3 4 5 6 22 23 24 W664-08D,08E 50 jintex.in

Page 53 — SPECIFIC PARTS(5)

専用部品(5) REF.NO. PART NO. 部品名称 DESCRIPTION SPECIFIC PARTS(5) QT. 1 250177APD1 前カバー(組) FRONT COVER ASSEMBLY 1 2 0070430 皿ネジ M4×8 SCREW 3 3 2500130 ピン付ネジ/M4 SCREW 1 4 2011910 バネ座金 SPRING WASHER 2 5 2401980 平行ピン PIN 1 6 0045540 止ネジ M3×3 SCREW 2 7 250167A0 差シ板 SLIDE PLATE 1 8 2575710 裾引定規 HEMMING GUIDE 1 9 2575720 裾引定規 HEMMING GUIDE 1 10 0071200 平ネジ M2×3 SCREW 1 11 258013-910 布案内 FABRIC GUIDE 1 12 0070200 平ネジ M4×10 SCREW 2 13 3034480 座金 WASHER 2 14 0070190 平ネジ M4×8 SCREW 1 15 2575771 裾引定規(左) HEMMING GUIDE (LEFT) 1 16 2575790 スペーサー SPACER 1 17 0070710 皿ネジ M2×3 SCREW 1 18 2575780 裾引定規(右) HEMMING GUIDE (RIGHT) 1 19 6A005600000 ブラケット(組) BRACKET ASSEMBLY 1 20 0070280 平ネジ M5×10 SCREW 2 21 2045850 座金 WASHER 2 22 252053A920 ルーバー台 LOOPER HOLDER 1 23 0071450 六角穴ボルト BOLT 1 24 2520550 座金 WASHER 1 25 257761A0 押工補助板 FABRIC GUIDE 1 26 0070310 平ネジ M2.5×4 SCREW 2 27 2577610 押工補助板 FABRIC GUIDE 1 28 0070200 平ネジ M4×10 SCREW 1 29 3034480 座金 WASHER 1 30 250321-910 差シ板(組) SLIDE PLATE ASSEMBLY 1 31 2580140 布案内 FABRIC GUIDE 1 32 0070180 平ネジ M4×6 SCREW 2 33 3034480 座金 WASHER 2 51 jintex.in

Page 54

W664-30,32,33,34,35 4 1 2 3 5 6 7 W664-34 17 19 21 9 10 11 14 18 12 8 13 15 16 20 W664-34,35 30 22 29 27 28 25 24 23 26 52 jintex.in

Page 55 — SPECIFIC PARTS(6)

専用部品(6) SPECIFIC PARTS(6) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250526C910 モーション(組) MOTION ASSEMBLY 1 2 0070280 平ネジ/M5×10 SCREW 2 3 0045920 止ネジ/M6×12 SCREW 1 4 250517A0 クランク軸 CRANKSHAFT 1 5 251010A0 エキセンピン ECCENTRIC PIN 1 6 2050970 座金 WASHER 1 7 0070410 皿ネジ/M3×6 SCREW 1 8 250321-910 差板(組) SLIDE PLATE ASSEMBLY 1 9 2580140 布案内 FABRIC GUIDE 1 10 0070180 平ネジ/M4×6 SCREW 2 11 3034480 座金 WASHER 2 12 250264-910 補助板(組)/前カバー AUXILIARY PLATE (FRONT COVER) 1 13 2580270 ブラケット BRACKET 1 14 2580240 ブラケット BRACKET 1 15 2580260 座金 WASHER 1 16 0070190 平ネジ/M4×8 SCREW 3 17 0070430 皿ネジ/M4×8 SCREW 2 18 2580470 ブラケット BRACKET 1 19 007019A0 平ネジ/M4×8 SCREW 2 20 258046A0 案内棒 GUIDE BAR 1 21 0045430 止ネジ/M4×4 SCREW 2 22 250177DPD1 前カバー(組) FRONT COVER ASSEMBLY 1 23 2500130 ピン付ネジ/M4 SCREW 1 24 2011910 バネ座金 SPRING WASHER 2 25 2401980 平行ピン PIN 1 26 0045540 止ネジ/M3×3 SCREW 2 27 250168B0 ブラケット BRACKET 1 28 258049-910 補助案内(組) AUXILIARY PLATE ASSEMBLY 1 29 0071430 平ネジ/M4×5.5 SCREW 1 30 250210-910 クロスプレート(組) CLOTH PLATE ASSEMBLY 1 53 jintex.in

Page 56

W664-30 54 jintex.in 広巾(Wide)

Page 57 — SPECIFIC PARTS(7)

専用部品(7) SPECIFIC PARTS(7) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250177GPD1 前カバー(組) FRONT COVER ASSEMBLY 1 2 2500130 ピン付ネジ/M4 SCREW 1 3 2011910 バネ座金 SPRING WASHER 2 4 2401980 平行ピン PIN 1 5 0045540 止ネジ/M3×3 SCREW 2 6 0070430 皿ネジ/M4×8 SCREW 3 7 250321-910 差板(組) SLIDE PLATE ASSEMBLY 1 8 258050-910 バインダ(組) BINDER ASSEMBLY 1 9 3034480 座金 WASHER 2 10 0070170 平ネジ/M4×5 SCREW 2 11 258015B910 布案内(組) FABRIC GUARD ASSEMBLY 1 12 3034480 座金 WASHER 2 13 0070180 平ネジ/M4×6 SCREW 2 14 2502540 ブラケット BRACKET 1 15 0070180 平ネジ/M4×6 SCREW 2 16 2580140 布案内 FABRIC GUIDE 1 17 3034480 座金 WASHER 2 18 0070180 平ネジ/M4×6 SCREW 2 19 2580470 ブラケット BRACKET 1 20 258046A0 案内棒 GUIDE BAR 1 21 007019A0 平ネジ/M4×8 SCREW 2 22 0045430 止ネジ/M4×4 SCREW 2 23 2577610 押工補助板 FABRIC GUIDE 1 24 0070310 平ネジ/M2.5×4 SCREW 2 25 2580740 ブラケット BRACKET 1 26 2580230 バインダー BINDER 1 27 258020A910 ゴム定規(組) ELASTIC GUIDE ASSEMBLY 1 28 0071430 平ネジ/M4×5.5 SCREW 2 29 2580730 布案内 FABRIC GUIDE 1 30 3034480 座金 WASHER 2 31 0070170 平ネジ/M4×5 SCREW 2 55 jintex.in

Page 58

W664-32 仕上巾(Finished size) 三つ折れ Clean finish top & raw edge bpttom. 19 35mm 標準装備 Standard W664-32A 56 jintex.in

Page 59 — SPECIFIC PARTS(8)

専用部品(B) SPECIFIC PARTS(8) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250177FPD1 前カバー(組) FRONT COVER ASSEMBLY 1 2 2500130 ピン付ネジ/M4 SCREW 1 3 2011910 バネ座金 SPRING WASHER 2 4 2401980 平行ピン PIN 1 5 0045540 止ネジ/M3×3 SCREW 2 6 0070430 皿ネジ/M4×8 SCREW 3 7 250167A0 差シ板 SLIDE PLATE 1 8 2502520 クロスプレート CLOTH PLATE 1 9 0070770 皿ネジ/M4×7 SCREW 2 10 2580720 ブラケット BRACKET 1 11 3034480 座金 WASHER 2 12 0070190 平ネジ/M4×8 SCREW 2 13 3069410 軸 SHAFT 1 14 3069400 ローラー ROLLER 2 15 0031440 六角ナット/C8 NUT 1 16 2082860 座金 WASHER 3 17 1670660 座金 WASHER 1 18 0012060 平ネジ/C4×5.3 SCREW 1 19 258069B910 バインダ(組) 35mm BINDER ASSEMBLY 35mm 1 20 2580710 ブラケット BRACKET 1 21 1379060 座金 WASHER 1 22 2012520 バネ座金 SPRING WASHER 1 23 005328-HC0 平ネジ/C4×6.3 SCREW 1 24 2580680 ブラケット BRACKET 1 25 0070770 皿ネジ/M4×7 SCREW 2 26 250168C0 針板ブラケット NEEDLE PLATE BRACK 1 27 0071430 平ネジ/M4×5.5 SCREW 1 28 250280APDO 横カバー SIDE COVER 1 29 2580470 ブラケット BRACKET 1 30 2580460 案内棒 GUIDE BAR 1 31 007019A0 平ネジ/M4×8 SCREW 2 32 0045430 止ネジ/M4×4 SCREW 2 33 0070200 平ネジ/M4×10 SCREW 1 34 2580930 カバー COVER 1 57 jintex.in

Page 60

W664-33 W664-33A/FT241 W664-33A/FT221 W664-33B/FT242A, FT222 58 jintex.in

Page 61 — SPECIFIC PARTS(9)

専用部品(9) SPECIFIC PARTS(9) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250167A0 差シ板 SLIDE PLATE 1 2 250168A0 ブラケット BRACKET 1 3 2580470 ブラケット BRACKET 1 4 007019A0 平ネジ/M4×8 SCREW 2 5 2580460 案内棒 GUIDE BAR 1 6 0045430 止ネジ/M4×4 SCREW 2 7 2555210 軸 SHAFT 1 8 252675A0 角駒 BLOCK 1 9 255523-C0 軸 SHAFT 1 10 3060110 止メ輪 RING 1 11 255522-920 クランク CRANK 1 12 0045220 止ネジ/M6×6 SCREW 2 13 2079250 フエルト FELT 2 14 250177CPD1 前カバー(組) FRONT COVER ASSEMBLY 1 15 0070430 皿ネジ/M4×8 SCREW 2 16 2500130 ピン付ネジ/M4 SCREW 1 17 2011910 バネ座金 SPRING WASHER 2 18 2401980 平行ピン PIN 1 19 0045540 止ネジ/M3×3 SCREW 2 20 250177HPD1 前カバー(組) FRONT COVER ASSEMBLY 1 21 0070740 平ネジ/M5×5 SCREW 1 59 jintex.in

Page 62

W664-35A W664-34A 15 16 14 13 12 11 W664-34A,35A 3 4 2 1 9 10 8 6 7 5 18 19 17 22 27 26 28 附属品に梱入 Packed in accessory 広巾(Wide) 狭巾(Narrow) 20 23 21 24 W664-35B,35D 29 33 34 32 31 30 36 W664-35D 37 38 39 狭巾(Narrow) 41 40 35 60 jintex.in

Page 63 — SPECIFIC PARTS(10)

専用部品(10) SPECIFIC PARTS(10) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250321-910 差シ板(組) SLIDE PLATE ASSEMBLY 1 2 2580140 布案内 FABRIC GUIDE 1 3 0070180 平ネジ M4×6 SCREW 2 4 3034480 座金 WASHER 2 5 258050-910 バインダー(組) BINDER ASSEMBLY 1 6 0070170 平ネジ M4×5 SCREW 2 7 3034480 座金 WASHER 2 8 258017B910 布案内(組) FABRIC GUARD ASSEMBLY 1 9 0070170 平ネジ M4×5 SCREW 2 10 3034480 座金 WASHER 2 11 2580230 バインダー BINDER 1 12 258020A910 ゴム定規(組) ELASTIC GUIDE ASSEMBLY 1 13 0071430 平ネジ M4×5.5 SCREW 2 14 258020B910 ゴム定規 ELASTIC GUIDE 1 15 0071430 平ネジ M4×5.5 SCREW 2 16 3034480 座金 WASHER 2 17 258015A910 布案内(組) FABRIC GUARD ASSEMBLY 1 18 0070180 平ネジ M4×6 SCREW 2 19 3034480 座金 WASHER 2 20 250264-910 補助板(組)/前カバー AUXILIARY PLATE (FRONT COVER) 1 21 2580270 ブラケット BRACKET 1 22 2580240 ブラケット BRACKET 1 23 2580260 座金 WASHER 1 24 0070190 平ネジ M4×8 SCREW 2 25 0070430 平ネジ M4×8 SCREW 3 26 2577430 押工補助板 FABRIC GUIDE 1 27 0070310 平ネジ M2.5×4 SCREW 2 28 257743A0 押工補助板 FABRIC GUIDE 1 29 250167A0 差シ板 SLIDE PLATE 1 30 257577A0 裾引定規(左) HEMMING GUIDE (LEFT) 1 31 0071960 平ネジ M4×4 SCREW 1 32 2575780 裾引定規(右) HEMMING GUIDE (RIGHT) 1 33 0070180 平ネジ M4×6 SCREW 1 34 3034480 座金 WASHER 1 35 2502810 補助板/前カバー AUXILIARY PLATE (FRONT COVER) 1 36 0070430 皿ネジ M4×8 SCREW 3 37 252053A920 ルーパー台 LOOPER HOLDER 1 38 0071450 六角穴ボルト BOLT 1 39 2520550 座金 WASHER 1 40 257743A0 押工補助板 FABRIC GUIDE 1 41 0070310 平ネジ M2.5×4 SCREW 2 61 jintex.in

Page 64 — W664-71

W664-71 附属品に梱入 Packed in accessory 9 17 特別注文品 (OPTION) 附属品に梱入 Packed in accessory 13 11 12 8 10 14 16 15 附属品に梱入 Packed in accessory 62 jintex.in

Page 65 — SPECIFIC PARTS(11)

専用部品(11) SPECIFIC PARTS(11) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250177EPD1 前カバー(組) FRONT COVER ASSEMBLY 1 2 0070430 皿ネジ/M4×8 SCREW 3 3 2500130 ピン付ネジ/M4 SCREW 1 4 2011910 ハネ座金 SPRING WASHER 2 5 2401980 平行ピン PIN 1 6 004554 止ネジ/M3×3 SCREW 2 7 250167A0 差シ板 SLIDE PLATE 1 8 2575690 布案内(左) CLOTH GUIDE (LEFT) 1 9 2575700 布案内(右) FABRIC GUIDE (RIGHT) 1 10 0070090 平ネジ/M3×5 SCREW 1 11 2577610 押工補助板 FABRIC GUIDE 1 12 257761A0 押工補助板 FABRIC GUIDE 1 13 0070310 平ネジ/M2.5×4 SCREW 2 14 6A005600000 ブラケット(組) BRACKET ASSEMBLY 1 15 0070280 平ネジ/M5×10 SCREW 2 16 2045850 座金 WASHER 2 17 0070090 平ネジ/M3×5 SCREW 1 63 jintex.in

Page 66 — W664-B1

W664-B1 附属品に梱入 Packed in accessory 15 13 14 特別注文品 (OPTION) 19 附属品に梱入 Packed in accessory 12 11 1 2 3 4 5 6 16 18 17 附属品に梱入 Packed in accessory 23 20 21 22 24 25 26 64 jintex.in

Page 67 — SPECIFIC PARTS(12)

専用部品(12) SPECIFIC PARTS(12) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 350247-PD1 前カバー(組) FRONT COVER ASSEMBLY 1 2 007040 皿ネジ/M4×8 SCREW 3 3 2500130 ピン付ネジ/M4 SCREW 1 4 2011910 ハネ座金 SPRING WASHER 2 5 2401980 平行ピン PIN 1 6 0045540 止ネジ/M3×3 SCREW 2 7 250321-910 差シ板(組) SLIDE PLATE ASSEMBLY 1 8 2580140 布案内 FABRIC GUIDE 1 9 0070180 平ネジ/M4×6 SCREW 2 10 3034480 座金 WASHER 2 11 2077860 身頃案内 CLOTH GUIDE 1 12 0070320 平ネジ/M2.5×6 SCREW 1 13 2577610 押工補助板 FABRIC GUIDE 1 14 257761A0 押工補助板 FABRIC GUIDE 1 15 0070310 平ネジ/M2.5×6 SCREW 2 16 6A005600000 ブラケット(組) BRACKET ASSEMBLY 1 17 0070280 平ネジ/M5×10 SCREW 2 18 2045850 座金 WASHER 2 19 2350400 座金 WASHER 2 20 250526C910 モーション(組) MOTION ASSEMBLY 1 21 0070280 平ネジ/M5×10 SCREW 2 22 0045920 止ネジ/M6×12 SCREW 1 23 250517A0 クランク軸 CRANKSHAFT 1 24 251010A0 エキセンピン ECCENTRIC PIN 1 25 2050970 座金 WASHER 1 26 0070410 皿ネジ/M3×6 SCREW 1 65 jintex.in

Page 68 — W664-01M,03M,05M,08M,08N,35M,35N

W664-01M,03M,05M,08M,08N,35M,35N 66 jintex.in

Page 69 — SPECIFIC PARTS(13)

専用部品(13) SPECIFIC PARTS(13) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2536780 ブラケット BRACKET 1 2 2536770 糸道 THREAD GUIDE 1 3 2536840 糸道 THREAD GUIDE 1 4 2536830 ブラケット BRACKET 1 5 2536820 針糸カム NEEDLE THREAD CAM 1 6 0071540 平ネジ/M3×3.5 SCREW 2 7 2028750 座金 WASHER 2 8 2504340 糸繰りガード THREAD TAKE-UP GUARD 1 9 2504350 針棒ガード NEEDLE BAR GUARD 1 10 252053A920 ルーパー台(組) LOOPER HOLDER ASSEMBLY 1 11 0071450 六角穴ボルト/M3.5×9.5 BOLT 1 12 2520550 座金 WASHER 1 67 jintex.in

Page 70

W664-05/FT240, FT240A W664-33A/FT241 W664-33B/FT242A FT240A W664-05 FT242A W664-33B (44) (45) FT241 W664-33A (38) FT242A W664-33B FT240 W664-05 (34) FT240A W664-05 FT240A W664-05 (35) FT242A W664-33B (37) (40) (41) (39) (36) (33) (32) (31) (30) (29) (21) W664-05/FT240 W664-33A/FT241 (23) (24) (25) (26) FT240 (27) FT241 (28) W664-05/FT240A W664-33B/FT242A (43) (42) (49) (50) (51) (52) (53) (55) (54) (57) (56) 附属品に挿入 Packed in accessory (48) (47) (46) 68 jintex.in

Page 71 — FT DEVICE [-05,33]

FT装置 [-05,33] REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 2555250 0045530 2555260 0045140 2400080 2555270 2402510 0045390 2555280 2402510 0045390 2300300 2555480 2555460 255519-9P0 0045000 0045020 0070810 2555310 007020A0 2556380 0072530 255536-910 007017A0 2555420 007019A0 601110A0 6011150 2555290 255534-910 2041610 255533-910 0070820 2575730 0070620 255545-910 0070280 257573A0 2555860 2555710 0070120 2555870 0071430 2555900 0071560 2555880 2555890 0049100 306473-UA0 0049040 306474A0 0049050 009050-9U0 205468-UA0 205469-UA0 0040120 3034480 部品名称 平行ピン 止ネジ/M4×6 クランク 止ネジ/M5×5 半月キー 案内軸(右) Oリング 止ネジ/M5×6 案内軸(左) Oリング 止ネジ/M5×6 座金 圧縮バネ 丸ナット ブラケット 六角ボルト/M5×10 六角ボルト/M5×10 平ネジ/M6×3.5 Oリング 平ネジ/M4×10 身頃案内 平ネジ/M4×7 吸込管(組) 平ネジ/M4×5 ブラケット 平ネジ/M4×8 継手 継手 軸 下メス台(組) 下メス 下メス押工(組) 平ネジ/M4×8 上メス 平ネジ/M3×6 上メス台(組) 平ネジ/M5×10 上メス 軸 切屑除ケ 平小ネジ/M3.5×6 切屑受 平ネジ/M4×5.5 切屑除ケ 平ネジ/M2.5×3.4 ダスタシュー ラッチ 木ネジ/5.1 切屑受 木ネジ/3.5 ブラケット/切屑受 木ネジ/4.5 切屑受(セット) 切屑受 切屑受 平ネジ/M4×12 座金 DESCRIPTION PIN SCREW CRANK SCREW KEY GUIDE SHAFT (RIGHT) O RING SCREW GUIDE SHAFT (LEFT) O RING SCREW WASHER SPRING NUT BRACKET BOLT BOLT SCREW O RING SCREW CLOTH GUIDE SCREW SUCTION PIPE ASSEMBLY SCREW BRACKET SCREW JOINT JOINT SHAFT LOWER KNIFE HOLDER ASSEMBLY LOWER KNIFE LOWER KNIFE CLAMP ASSEMBLY SCREW UPPER KNIFE SCREW UPPER KNIFE LEVER ASSEMBLY SCREW UPPER KNIFE SHAFT CHIP GUARD SCREW WASTE CHUTE SCREW CHIP GUARD SCREW WASTE CHUTE LATCH SCREW WASTE CHUTE TOP SCREW BRACKET SCREW WASTE CHUTE SET WASTE FUNNEL WASTE FUNNEL SCREW WASHER FT DEVICE [-05,33] QT. 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 2 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 4 4 69 jintex.in

Page 72

W664-33A/FT221 W664-33B/FT222 70 jintex.in

Page 73 — FT DEVICE(1) [-33]

FT装置(1) [-33] FT DEVICE(1) [-33] REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 255519A9P0 ブラケット BRACKET 1 2 2555310 Oリング O RING 1 3 0045000 六角穴ボルト/M5×10 BOLT 2 4 0045020 六角穴ボルト/M5×30 BOLT 1 5 0070810 平ネジ/M6×3.5 SCREW 1 6 2300300 座金 WASHER 1 7 2555480 圧縮バネ SPRING 1 8 2555460 丸ナット NUT 1 9 2400080 半月キー KEY 1 10 255574-910 クランク CRANK 1 11 0045140 止ネジ/M5×5 SCREW 1 12 2021760 給油紐 OIL STRING 1 13 2555810 リンク(右) LINK (RIGHT) 1 14 2555790 リンク(中) LINK (CENTER) 1 15 0045460 止ネジ/M4×5 SCREW 1 16 2555770 軸 SHAFT 1 17 2021760 給油紐 OIL STRING 1 18 2555780 リンク(左) LINK (LEFT) 1 19 2556030 案内(左) GUIDE (LEFT) 1 20 2402510 Oリング O RING 1 21 0045390 止ネジ/M5×6 SCREW 1 22 255582-920 案内(右) GUIDE SHAFT (RIGHT) 1 23 0045390 止ネジ/M5×6 SCREW 1 24 0071810 止ネジ/M4×8 SCREW 1 25 0045350 止ネジ/M3×4 SCREW 1 26 2555830 軸 SHAFT 1 27 2402510 Oリング O RING 1 28 2021760 給油紐 OIL STRING 1 29 2556040 レバー LEVER 1 30 0045530 止ネジ/M4×6 SCREW 1 31 2556170 レバー軸 LEVER SHAFT 1 32 2089490 Oリング O RING 1 33 2556180 ネジリバネ SPRING 1 34 2556190 カラー COLLAR 1 35 0045430 止ネジ/M4×4 SCREW 1 36 2102410 座金 WASHER 2 37 2556200 ブラケット BRACKET 1 38 0045160 六角穴ボルト/M5×20 BOLT 1 39 0048050 六角ナット/M5 NUT 1 40 0070200 平ネジ/M4×10 SCREW 1 41 2556460 フィンガーガード FINGER GUARD 1 42 0070210 平ネジ/M4×12 SCREW 1 43 3034480 座金 WASHER 1 44 2556380 身頃案内 CLOTH GUIDE 1 45 0072530 平ネジ/M4×7 SCREW 2 46 0070200 平ネジ/M4×10 SCREW 1 47 2556440 スポンジ SPONGE 1 71 jintex.in

Page 74

W664-33A/FT221 W664-33B/FT222 FT222 W664-33B 11 FT221 W664-33A 12 72 jintex.in

Page 75 — FT DEVICE (2) [-33]

FT装置(2) [-33] FT DEVICE (2) [-33] REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 255534-910 下メス台(組) LOWER KNIFE HOLDER ASSEMBLY 1 2 2041610 下メス LOWER KNIFE 1 3 255533-910 下メス押工(組) LOWER KNIFE CLAMP ASSEMBLY 1 4 0070820 平ネジ/M4×8 SCREW 1 5 255545-910 上メス台(組) UPPER KNIFE LEVER ASSEMBLY 1 6 0070280 平ネジ/M5×10 SCREW 1 7 257573A0 上メス UPPER KNIFE 1 8 0070620 平ネジ/M3×6 SCREW 1 9 255571A0 切屑除ケ CHIP GUARD 1 10 0070120 平小ネジ/M3.5×6 SCREW 2 11 255586A0 軸 SHAFT 1 12 255529A0 軸 SHAFT 1 13 2556250 吸入管 SUCTION PIPE 1 14 2556400 吹付管 AIR BLOWER 1 15 2556430 ホルダー HOLDER 1 16 0045380 止ネジ/M4×6 SCREW 1 17 0045540 止ネジ/M3×3 SCREW 1 18 255630-910 パイプホルダー(組) PIPE HOLDER ASSEMBLY 1 19 0070200 平ネジ/M4×10 SCREW 2 20 3034480 座金 WASHER 2 21 6010470 ゴムカウス RUBBER CUFF 1 22 3061680 ブラケット BRACKET 1 23 5110090 エアシリンダ AIR CYLINDER 1 24 0070290 平ネジ/M5×12 SCREW 4 25 3028320 ナックル KNUCKLE 1 26 3065870 ピン PIN 1 27 3030970 止メ輪 RING 2 28 3003860 リンク LINK 1 29 3003870 レバー LEVER 1 30 3066760 ローラー ROLLER 2 31 2040230 座金 WASHER 2 32 0045150 六角穴付ボルト/M6×14 BOLT 2 33 3003850 ラッチ LATCH 1 34 3033350 座金 WASHER 1 35 0045150 六角穴付ボルト/M6×14 BOLT 1 36 0003900 鎖 CHAIN 1 37 0049050 木ネジ/4.5 SCREW 2 38 6011200 継手 JOINT 1 39 6001750 チューブ TUBE 1 40 5260030 ニードルバルブ VALVE 1 73 jintex.in

Page 76

W664-34A,35A,35B/FT540 74 jintex.in

Page 77 — FT DEVICE [-34A,35A,35B]

FT装置 [-34A,35A,35B] REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 2555520 0045470 0070570 2400390 179160-050 2555530 2555540 0045470 2400080 252557A0 2021740 2021750 2550770 0070610 2555550 2300300 2555480 2555460 255549-9P0 0045010 0045020 2555570 255564-910 0070280 2575740 0070620 2555600 0070300 204161A0 255558-910 0070820 2556150 0070120 255567-910 6080050 2555620 0071430 6011150 部品名称 クランク 止ネジ/M6×5 六角ネジ/M5×17 座金 ブッシュ ナット クランク 止ネジ/M6×5 半月キー リンク 給油紐 給油紐 ラッチ 平ネジ/M2×2.7 軸 座金 圧縮バネ 丸ナット ブラケット(組) 六角穴ボルト/M5×14 六角穴ボルト/M5×30 ガスケット 上メス台(組) 平ネジ/M5×10 上メス 平ネジ/M3×6 下メス台 平小ネジ/M5×18 下メス 下メス押工(組) 平ネジ/M4×8 切層受 平小ネジ/M3.5×6 吸込管(組) ホースバンド ラッチ 平ネジ/M4×5.5 継手 FT DEVICE [-34A,35A,35B] DESCRIPTION QT. CRANK SCREW SCREW WASHER BUSHING NUT CRANK SCREW KEY LINK OIL STRING OIL STRING LATCH SCREW SHAFT WASHER SPRING NUT BRACKET ASSEMBLY BOLT BOLT GASKET UPPER KNIFE HOLDER ASSEMBLY SCREW UPPER KNIFE SCREW LOWER KNIFE HOLDER SCREW LOWER KNIFE LOWER KNIFE CLAMP ASSEMBLY SCREW WASTE CHUTE TOP SCREW SUCTION PIPE ASSEMBLY HOSE BAND LATCH SCREW JOINT 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 75 jintex.in

Page 78 — W664-30,34A

1 2 3 4 W664-30,34A 附属品に梱入 (Packed in accessory) 2 8 18 17 15 16 14 5 6 5 6 7 11 13 12 10 9 3 26 29 28 27 22 23 21 20 19 24 25 4 27 26 29 28 27 31 32 24 20 21 30 76 jintex.in

Page 79 — FABRIC TENSIONER DEVICE(1) [-30,34A]

布張りローラー装置(1) [-30,34A]FABRIC TENSIONER DEVICE(1) [-30,34A]REF.NO.PART NO.部品名称DESCRIPTIONQT.1259026-910布張りローラー装置(組)FABRIC TENSIONER DEVICE12259021-910前ローラー装置(組)FRONT ROLLER ASSEMBLY13259022-910下ローラー装置(組)LOWER ROLLER ASSEMBLY14259023-910後ローラー装置(組)REAR ROLLER ASSEMBLY152590040ブラケットBRACKET160049050木ネジ/4.5SCREW273506220クランプレバーCLAMP LEVER182590050軸SHAFT192590060継手JOINT1100070680六角ネジM5×10SCREW2110045110六角穴付ボルト/M6×25BOLT112259015A0クランプレバーCLAMP LEVER1132590120軸SHAFT1142590130ローラーROLLER1152590200カラーCOLLAR1160045430止ネジ/M4×4SCREW1172590140カラーCOLLAR1180045430止ネジ/M4×4SCREW1192590070ブラケットBRACKET3200049050木ネジ/4.5SCREW3211371420座金WASHER3223068290案内板GUIDE PLATE123306830B0締付金具SCREW124259015A0クランプレバーCLAMP LEVER1252040230座金WASHER126259018-910ローラー(組)ROLLER ASSEMBLY1272402500止メ輪RING2282402490ボールベアリングBALL BEARING2292050610止メ輪RING1302590100ブラケットBRACKET1312590110ブラケットBRACKET1320045030六角穴付ボルト/M6×20BOLT177jinte .in

Page 80 — W664-32

1 2 3 4 W664-32 附属品に梱入 (Packed in accessory) 2 5 6 7 8 16 15 17 18 19 20 14 11 13 12 10 9 3 28 31 30 29 24 25 22 21 26 27 23 32 33 34 4 29 31 30 29 31 35 30 78 jintex.in

Page 81 — FABRIC TENSIONER DEVICE(2) [-32]

布張りローラー装置(2) [-32] FABRIC TENSIONER DEVICE(2) [-32] REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 259026A910 布張りローラー装置(組) FABRIC TENSIONER DEVICE 1 2 259021A910 前ローラー装置(組) FRONT ROLLER ASSEMBLY 1 3 259022A910 下ローラー装置(組) LOWER ROLLER ASSEMBLY 1 4 259023-910 後ローラー装置(組) REAR ROLLER ASSEMBLY 1 5 2590040 ブラケット BRACKET 1 6 0049050 木ネジ/4.5 SCREW 2 7 3506220 クランプレバー CLAMP LEVER 1 8 2590050 軸 SHAFT 1 9 2590060 継手 JOINT 1 10 0070680 六角穴ボルト/M5×10 SCREW 2 11 0045110 六角穴ボルト/M6×25 BOLT 1 12 259015A0 クランプレバー CLAMP LEVER 1 13 2590120 軸 SHAFT 1 14 2590130 ローラー ROLLER 1 15 2590200 カラー COLLAR 1 16 0045430 止ネジ/M4×4 SCREW 1 17 2590280 カラー COLLAR 1 18 0045540 止ネジ/M3×3 SCREW 1 19 2590070 ブラケット BRACKET 1 20 0045430 止ネジ/M4×4 SCREW 1 21 2590070 ブラケット BRACKET 1 22 0049050 木ネジ/4.5 SCREW 3 23 1371420 座金 WASHER 3 24 3068290 案内板 GUIDE PLATE 1 25 306830B0 締付金具 SCREW 1 26 259015A0 クランプレバー CLAMP LEVER 1 27 2040230 座金 WASHER 1 28 259018A911 ローラー(組) ROLLER ASSEMBLY 1 29 2402500 止メ輪 RING 2 30 2402490 ボールベアリング BALL BEARING 2 31 2050610 止メ輪 RING 2 32 2590100 ブラケット BRACKET 1 33 2590110 ブラケット BRACKET 1 34 0045030 六角穴ボルト/M6×20 BOLT 1 35 259018-910 ローラー(組) ROLLER ASSEMBLY 1 79 jintex.in

Page 82 — W664-33

1 2 3 4 W664-33 附属品に梱入(Packed in accessory) 2 15 16 14 15 13 17 18 19 20 21 22 11 8 10 9 5 6 7 12 3 30 32 31 33 31 32 33 26 27 25 24 23 29 28 35 36 4 31 32 33 37 31 32 33 29 28 25 24 34 80 jintex.in

Page 83 — 布張りローラー装置 (3) [-33]

布張りローラー装置 (3) [-33] FABRIC TENSIONER DEVICE (3) [-33] REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 259027-910 布張りローラー装置 (組) FABRIC TENSIONER DEVICE 1 2 259024-910 前ローラー装置 (組) FRONT ROLLER ASSEMBLY 1 3 259025-910 下ローラー装置 (組) LOWER ROLLER ASSEMBLY 1 4 259023-910 後ローラー装置 (組) REAR ROLLER ASSEMBLY 1 5 2590040 ブラケット BRACKET 1 6 0049050 木ネジ/4.5 SCREW 2 7 3506220 クランプレバー CLAMP LEVER 1 8 259005A0 軸 SHAFT 1 9 2590060 継手 JOINT 1 10 0070680 六角ネジ/M5×10 SCREW 2 11 0045110 六角穴ボルト/M6×25 BOLT 1 12 259015A0 クランプレバー CLAMP LEVER 1 13 3068230 軸 SHAFT 1 14 3068380 ブラケット BRACKET 1 15 002913-10 止ネジ/C10×4.5 SCREW 4 16 2590170 軸 SHAFT 1 17 3070250 ローラー ROLLER 1 18 0070520 平ネジ/M6×10 SCREW 1 19 2045200 座金 WASHER 1 20 3070260 身頃案内 CLOTH GUIDE 1 21 0020220 止ネジ/C10×5.5 SCREW 2 22 3068430 カラー COLLAR 1 23 2590070 ブラケット BRACKET 1 24 0049050 木ネジ/4.5 SCREW 3 25 1371420 座金 WASHER 3 26 3068290 案内板 GUIDE PLATE 1 27 306830B0 締付金具 SCREW 1 28 259015A0 クランプレバー CLAMP LEVER 1 29 2040230 座金 WASHER 1 30 259019-910 ローラー (組) ROLLER ASSEMBLY 1 31 2402500 止メ輪 RING 2 32 2402490 ボールベアリング BALL BEARING 2 33 2050610 止メ輪 RING 2 34 2590100 ブラケット BRACKET 1 35 2590110 ブラケット BRACKET 1 36 0045030 六角穴ボルト/M6×20 BOLT 1 37 259018-910 ローラー (組) ROLLER ASSEMBLY 1 81 jintex.in

Page 84

1 W664-33A 28 27 32 31 29 19 20 18 12 11 10 9 6 7 8 30 25 26 21 17 16 5 13 14 15 4 2 3 W664-33B 附属品に挿入 Packed in accessory 36 狭巾(Narrow) 35 広巾(Wide) 37 82 jintex.in 33 38 34

Page 85 — ELASTIC ATTACHING DEVICE [-33]

ゴム付装置 [-33] ELASTIC ATTACHING DEVICE [-33] REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 258045-910 ゴム付ケ装置(組) ELASTIC ATTACHING DEVICE 1 2 2580310 段付ネジ/M5 SCREW 1 3 0048200 六角ナット/M5 NUT 1 4 2580320 ブラケット BRACKET 1 5 0070270 平ネジ/M5×8 SCREW 1 6 2580380 軸 SHAFT 1 7 2580370 ブレード BLADE 1 8 0070400 皿ネジ/M3×4 SCREW 2 9 258039-910 レバー(組) LEVER ASSEMBLY 1 10 0070170 平ネジ/M4×5 SCREW 1 11 2580360 ストッパー STOPPER 1 12 0070790 平ネジ/M5×6 SCREW 1 13 2580410 線細工バネ SPRING 1 14 2402660 カラー COLLAR 1 15 0070080 平ネジ/M3×4 SCREW 1 16 2402670 カラー COLLAR 1 17 0045430 止ネジ/M4×4 SCREW 1 18 2580440 ローラー ROLLER 1 19 1670660 座金 WASHER 1 20 0070120 平小ネジ/M3.5×6 SCREW 1 21 2580430 軸 SHAFT 1 22 2045850 座金 WASHER 1 23 0048050 六角ナット/M5 NUT 1 24 2580420 ブラケット BRACKET 1 25 2590150 クランプレバー CLAMP LEVER 1 26 2045850 座金 WASHER 1 27 2580350 ブラケット BRACKET 1 28 0070270 平ネジ/M5×8 SCREW 1 29 2580340 ホルダー HOLDER 1 30 0070180 平ネジ/M4×6 SCREW 1 31 2580330 ゴム案内 ELASTIC GUIDE 1 32 0045540 止ネジ/M3×3 SCREW 1 33 3070230 ブレード BLADE 2 34 0071680 止ネジ/M3.5×6.5 SCREW 1 35 3070190 ゴムガイド ELASTIC GUIDE 1 36 3070180 ゴムガイド ELASTIC GUIDE 1 37 0056310 六角ボルト BOLT 1 38 2405880 座金 WASHER 1 83 jintex.in

Page 86

※86頁参照。Refer to page 86. DEVICE TYPE RP110A RP113A RP113B ローラー表面 フラット Flat ギヤ Gear (70°) ギヤ Gear (90°) 材質 ウレタンゴム Urethane rubber ナイロン Nylon " 適用機種名(標準装備機種名) APPLICABLE MODELS (STANDARD EQUIPMENT) W664-32AB,32AC,33AB,33BB W664-30AB,30AC,33AB,33BB, 34AB,34AC,81AB,81AC Option 17 15 16 20 23 22 21 19 18 9 8 12 11 10 14 13 36 35 37 39 34 39 31 RP113A 32 RP113B 33 RP110A 30 28 RP113A RP113B 29 RP110A 27 26 25 24 1 3 2 4 5 6 7 84 jintex.in

Page 87 — RP DEVICE(1)

RP装置(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 256500-920 エキセン ECCENTRIC 1 2 0045550 止ネジ/M6×8 SCREW 2 3 0045480 止ネジ/M6×8 SCREW 2 4 2565010 ロッド CONNECTION 1 5 240236-20 ニードルベアリング NEEDLE BEARING 1 6 2565020 カラー COLLAR 1 7 0045470 止ネジ/M6×5 SCREW 2 8 2565030 クランク CRANK 1 9 0045480 止ネジ/M6×8 SCREW 2 10 2545040 ピン付ネジ/M5 SCREW 1 11 2400620 座金 WASHER 1 12 0048050 六角ナット/M5 NUT 1 13 2016350 カラー COLLAR 1 14 0050600 止ネジ/C8×4.5 SCREW 2 15 256504-9P0 ブラケット(組) BRACKET ASSEMBLY 1 16 2565070 Oリング O RING 1 17 2565080 栓 PLUG 1 18 0045230 六角ボルト/M6×35 BOLT 4 19 2100690 オイルシール OIL SEAL 1 20 2565090 軸 SHAFT 1 21 2061800 座金 WASHER 1 22 3066710 止メ輪 RING 1 23 2112470 栓 PLUG 1 24 256536-9P0 ブラケット(組) BRACKET ASSEMBLY 1 25 2565450 案内棒 GUIDE BAR 1 26 0045180 六角ボルト/M6×10 BOLT 2 27 0045140 止ネジ/M5×5 SCREW 2 28 2565460 カバー COVER 1 29 2565470 カバー COVER 1 30 0070620 平ネジ/M3×6 SCREW 2 31 2565400 ギヤローラー(下) LOWER TOOTHED ROLLER 1 32 2565410 ギヤローラー(下) LOWER TOOTHED ROLLER 1 33 2565440 ローラー(下) LOWER ROLLER 1 34 2565220 連結板 CONNECTING PLATE 1 35 2565230 レバー LEVER 1 36 0071410 段付ネジ/M4 SCREW 2 37 3067890 防振ゴム CUSHION RUBBER 2 38 0070790 平ネジ/M5×6 SCREW 2 39 0048210 六角ナット/M4 NUT 2 RP DEVICE(1) 85 jintex.in

Page 88

電気式UT Electric UT device 6 空気式UT または PL 7 Pneumatic UT device or PL device 16 15 14 13 12 13 10 11 9 8 17 19 18 48 49 57 56 52 53 55 51 54 55 51 52 38 41 40 39 44 42 43 RP110A 58 ※84頁参照。 Refer to page 84. 59 RP113A 60 RP113B ※84頁参照。 Refer to page 84. 61 2 1 3 20 21 4 5 24 25 26 27 28 22 31 32 30 29 37 34 33 36 35 45 46 86 jintex.in

Page 89 — RP装置(2)

RP装置(2)RP DEVICE(2)REF.NO.PART NO.部品名称DESCRIPTIONQT. 1256510-9P0ブラケット(組)BRACKET ASSEMBLY1 22565120調節ネジSCREW1 30045030六角ボルト/M6×20BOLT2 42565180軸SHAFT1 52029010止メ輪RING1 62402570圧縮バネSPRING1 7240257A0圧縮バネSPRING1 82565170ブラケットBRACKET1 90045100六角ボルト/M6×16BOLT1 10007025A0平ネジ/M4×20SCREW1 110048210六角ナット/M4NUT1 122565190リンクLINK1 130070660段付ネジ/M4 CUSHION RUBBER1 143067890 防振ゴム SCREW1 152565200レバー LEVER1 162565210段付ネジ SCREW1 17256524-910レバー LEVER1 182565270段付ネジ SCREW1 192402580波板座金WASHER1 20256529A0案内板 GUIDE PLATE1 210070680六角ネジ/M5×10SCREW1 22256530A0軸SHAFT1 230045140止メネジ/M5×5SCREW1 242565310クランクCRANK1 250070830皿ネジ/M4×10SCREW3 262565330板バネFLAT SPRING1 27256528-920ブラケットBRACKET1 280045100六角ボルト/M6×16BOLT1 290045390止メネジ/M5×6SCREW1 302565320軸SHAFT1 312402590座金WASHER1 322401020座金WASHER1 330071400Uナット/M8NUT1 340045680止メネジ/M5×8SCREW1 352565480カバーCOVER1 360070740平ネジ/M5×5SCREW2 370070680六角ネジ/M5×5SCREW2 382560120クラッチCLUTCH2 393065000平行ピンPIN6 403062430案内板 GUIDE PLATE12 41240114A0圧縮バネSPRING1 420070830皿ネジ/M4×10SCREW3 432565350クラッチ板CLUTCH PLATE1 44256550-910スリーブ(組)SLEEVE ASSEMBLY1 450071390ピン付ネジ/M4SCREW1 460045390止メネジ/M5×6SCREW1 472565580丸ナット/M20NUT1 48256513-920クランクCRANK1 490045340六角ボルト/M6×14BOLT1 502565140段付ピンPIN1 511374410座金WASHER2 522565150ブッシュBUSHING2 53240011-20ニードルベアリングNEEDLE BEARING2 542565160リンクLINK1 550048050六角ナット/M5NUT1 561374410座金WASHER1 570071380六角ボルト/M5×20BOLT1 582565430ローラー(上)UPPER ROLLER1 592565380ギヤーローラー(上)UPPER TOOTHED ROLLER1 602565390ギヤーローラー(上)UPPER TOOTHED ROLLER1 610070830皿ネジ/M4×10SCREW3 87 jintex.in

Page 90 — W600 GAUGE PARTS LIST(1)

W600ゲージパーツ表(1) W600 GAUGE PARTS LIST(1) ミシン形式 ゲージ 針留 針板 主送り 差動送り 押エ ルーパー 針受け(前) 針受け(後) スプレッダー 針 MACHINE TYPE GAUGE NEEDLE HOLDER NEEDLE PLATE MAIN FEED DOG DIFF. FEED DOG PRESSER FOOT LOOPER NEEDLE GUARD FRONT REAR SPREADER NEEDLE /SPEC W664-01EB 356 257542-561 2571288560 257243-16F1 257298-16F0 257472-560 2575660 2575680 2575650 UY128GAS #10S 232 257541-321 2570158320 257471-320 W664-01GB 240 401 B400 257242-16F1 257289-16F0 400 UY128GAS #9S 248 481 B480 480 2575660 2575680 2575650 356 257542-561 2570188560 257243-16F1 257289-16F0 257472-560 UY128GAS #10S 364 641 B640 640 W664-01HB 356 257542-561 2596208560 257242-16F1 257289-16F0 257472-560 2575660 2575680 2575650 UY128GAS #10S W664-01MC 356 257542-561 257192C563 257243-16F1 257290-16F0 257472-560 2575660 2575680 2575650 UY128GAS #10S 364 641 C641 640 232 257541-321 2596288320 259152-16F0 259267-16F0 257317A320 W664-02GB 240 401 2596298400 259153-16F0 259268-16F0 257318A400 UY128GAS #9S 248 481 B480 A480 2575660 2575680 2575650 356 257542-561 2596328560 257321A560 364 641 B640 259154-16F0 259269-16F0 A640 UY128GAS #10S 232 257541-321 2570988320 257467-320 W664-03FB W664-03LB 240 257242-16F1 259214-16F0 400 248 2570998480 259102-16F1 480 256 257542-561 2570968560 560 2575660 2575680 2575650 UY128GAS #9S 264 641 B640 640 356 257542-561 2570978560 259103-16F1 259215-16F0 257468-560 364 641 B640 640 UY128GAS #10S 232 257541-321 257098C320 257467-320 W664-03FC 240 401 C400 257242-16F1 259214-16F0 400 248 481 257099C480 259102-16F1 480 256 257542-561 257096C560 560 2575660 2575680 2575650 264 641 C640 640 356 257542-561 257097C560 259103-16F1 259215-16F0 257468-560 UY128GAS #9S 364 641 C640 640 UY128GAS #10S 88 Jinte.x.in

Page 91 — W600 GAUGE PARTS LIST(2)

W600ゲージパーツ表(2) W600 GAUGE PARTS LIST(2) ミシン形式 ゲージ 針留 針板 主送り歯 差動送り歯 押エ ルーバー 針受け(前) 針受け(後) スプレッダー 針 MACHINE TYPE GAUGE NEEDLE NEEDLE MAIN FEED DIFF. FEED PRESSER LOOPER NEEDLE GUARD NEEDLE /SPEC PLATE DOG DOG FRONT REAR SPREADER 240 257541-401 257103B400 257242-16F1 259211-16F0 257471-400 481 B480 480 256 257542-561 257104B560 560 2575660 2575680 2575670 2575650 UY128GAS #9S 264 641 B640 640 257243-16F1 259212-16F0 356 257542-561 257105B560 257472-560 641 B640 640 364 UY128GAS #10S 240 257541-401 257103C400 257242-16F1 259211-16F0 257471-400 481 C480 480 256 257542-561 257104C560 560 2575660 2575680 2575670 2575650 UY128GAS #9S 264 641 C640 640 257243-16F1 259212-16F0 356 257542-561 257105C560 257472-560 641 C640 640 364 UY128GAS #10S 248 257541-481 257133B480 257242-16F1 259211-16F0 257471B480 356 257542-561 257134B560 257243-16F1 259212-16F0 257472B560 2575660 2575680 2575670 2575650 UY128GAS #11S 356 257542-561 259657C560 257472-560 641 C640 640 364 232 257541-321 257049A320 259104-16F1 259216-16F0 257418-320 240 401 257050A400 257419-400 2575660 2575680 2575670 2575650 UY128GAS 481 A480 480 #9S 256 257542-561 257052A560 257420-560 264 641 A640 640 259106-16F1 259218-16F0 356 257542-561 257053A560 257421-560 UY128GAS 364 641 A640 640 #10S Jintex.in 89

Page 92 — W600 GAUGE PARTS LIST(3)

W600ゲージパーツ表(3) W600 GAUGE PARTS LIST(3) ミシン形式 ゲージ 針留 針板 主送り歯 差動送り歯 押工 ルーパー 針受け(前) 針受け(後) スプレッダー 計 MACHINE TYPE /SPEC GAUGE NEEDLE HOLDER NEEDLE PLATE MAIN FEED DOG DIFF. FEED DOG PRESSER FOOT LOOPER NEEDLE GUARD FRONT REAR SPREADER NEEDLE W664-05BB 232 257541-321 257049B320 259104-16F1 259216-16F0 257418-320 240 401 257050B400 259105-16F1 259217-16F0 2419-400 256 257542-561 257052B560 257420-560 2575660 2575680 2575670 2575650 UY128GAS #9S 264 B480 259106-16F1 259218-16F1 640 W664-05MC 356 257542-561 257053B560 257421-560 640 UY128GAS #10S 364 B640 257542-561 259660C560 259106-16F1 259218-16F1 257421-560 2575660 2575680 2575670 2575650 UY128GAS #10S 240 257541-401 257084B400 257460-400 W664-08AB 248 481 B480 257242-16F1 257294-16F0 480 2575660 2575680 2575670 2575650 UY128GAS #9S 356 257542-561 257095B560 257461-560 640 364 257542-561 257095B560 257243-16F1 257295-16F0 640 W664-08AC 240 257541-401 257084C400 257460-400 248 481 C480 257242-16F1 257294-16F0 480 2575660 2575680 2575670 2575650 UY128GAS #9S 356 257542-561 257095C560 257461-560 640 364 257542-561 257095C560 257243-16F1 257295-16F0 640 W664-08BB 240 257541-401 257107B400 259109-16F1 259219-16F0 257475-400 248 481 B480 480 2575660 2575680 2575670 2575650 UY128GAS #9S 356 257542-561 257108B560 259110-16F1 259220-16F0 257476-560 640 364 257542-561 257108B560 259110-16F1 259220-16F0 640 W664-08BC 240 257541-401 257107C400 257475-400 248 481 C480 259109-16F1 259219-16F0 480 2575660 2575680 2575670 2575650 UY128GAS #10S 356 257542-561 257108C560 257476-560 640 364 257542-561 257108C560 259110-16F1 259220-16F0 640 W664-08DC 240 257541-401 257125C402 257460-400 248 481 C482 257242-16F1 257294-16F0 480 2575660 2575680 2575670 2575650 UY128GAS #9S W664-08EC 356 257541-481 257126C482 259109-16F1 259219-16F0 257475-480 2575660 2575680 2575670 2575650 UY128GAS #9S W664-08HB 356 257542-561 257108B560 259110-16F1 259220-16F0 257476-560 2575660 2575680 2575670 2575650 UY128GAS #10S 90 jintex.in

Page 93 — W600 GAUGE PARTS LIST(4)

W600ゲージパーツ表(4) W600 GAUGE PARTS LIST(4) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE 針留 NEEDLE HOLDER 針板 NEEDLE PLATE 主送り歯 MAIN FEED DOG 差動送り歯 DIFF. FEED DOG 押エ PRESSER FOOT ルーバー LOOPER 針受け(前) NEEDLE GUARD FRONT 針受け(後) NEEDLE GUARD REAR スプレッダー SPREADER 針 NEEDLE W664-08MB 248 257541-481 257125B480 257242-16F1 257294-16F0 257460-480 2575660 2575680 2575670 2575650 UY128GAS #9S 356 257542-561 259663C561 257461-560 UY128GAS W664-08MC 257243-16F1 257295-16F0 2575660 2575680 2575670 2575650 364 641 C641 640 #10S 356 257542-561 257195C562 257476-560 UY128GAS W664-08NC 257110-16F1 259220-16F0 2575660 2575680 2575670 2575650 364 641 C641 640 #10S 240 257541-401 257122B400 257479-400 UY128GAS W664-30AB 259109-16F1 259219-16F0 2575660 2575680 2575670 2575650 248 481 B480 480 #9S 356 257542-561 257123B560 257480-560 UY128GAS 259110-16F1 259220-16F0 2575660 2575680 2575670 2575650 364 641 B640 640 #10S 240 257541-401 257122C400 257479-400 UY128GAS W664-30AC 259109-16F1 259219-16F0 2575660 2575680 2575670 2575650 248 481 C480 480 #9S 356 257542-561 257123C560 257480-560 UY128GAS 259110-16F1 259220-16F0 2575660 2575680 2575670 2575650 364 641 C640 640 #10S W664-32AB 356 257542-561 257033B560 3068410 257246-16F1 257293-16F0 2575660 2575680 2575670 2575650 UY128GAS #10S W664-32BB 364 641 B640 3070420 W664-32AC 356 257542-561 257033C560 3068410 257246-16F1 257293-16F0 2575660 2575680 2575670 2575650 UY128GAS #10S W664-32BC 364 641 C640 3070420 W664-32DB 356 257542-561 259632B560 3068410 259154-16F0 259269-16F0 2575660 2575680 2575670 2575650 UY128GAS #10S W664-32DC 356 257542-561 259632C560 3070420 W664-32EC 364 641 C640 259154-16F0 259269-16F0 2575660 2575680 2575670 2575650 UY128GAS #10S W664-33AB 356 257542-561 257053B560 3070100 259106-16F1 259218A16F0 2575660 2575680 2575670 2575650 UY128GAS #9S W664-33BB 364 641 B640 3070120 W664-33AC 356 257542-561 257053C560 3070100 259106-16F1 259218A16F0 2575660 2575680 2575670 2575650 UY128GAS #10S W664-33BC 364 641 C640 3070120 91 Jintax.in

Page 94 — W600 GAUGE PARTS LIST(5)

W600ゲージパーツ表(5)W600 GAUGE PARTS LIST(5)MACHINE TYPE /SPEC ゲージ 針留 針板 主送り 差動送り 押工 ルーパー 針受け(前) 針受け(後) スプレッダー 針 GAUGE NEEDLE HOLDER NEEDLE PLATE MAIN FEED DOG DIFF. FEED DOG PRESSER FOOT LOOPER NEEDLE GUARD FRONT REAR SPREADER NEEDLE W664-34AB 240 257541-401 257100B400 259100-16F1 259202-16F0 257485-400 UY128GAS W664-35AB 248 481 B480 480 #9S W664-35BB 256 257542-561 257101B560 560 2575660 2575680 2575670 2575650 UY128GAS 356 257102B560 259101-16F1 259203-16F0 257486-560 #10S 364 641 B640 640 W664-34AC 240 257541-401 257100C400 259100-16F1 259202-16F0 257485-400 UY128GAS W664-35AC 248 481 C480 480 #9S W664-35BC 256 257542-561 257101C560 560 2575660 2575680 2575670 2575650 UY128GAS 356 257102C560 259101-16F1 259203-16F0 257486-560 #10S 364 641 C640 640 W664-35DC 248 257541-481 257135C482 259100-16F1 259202-16F0 257485-480 2575660 2575680 2575670 2575650 UY128GAS W664-35NB 248 257541-481 257135B480 259100-16F1 259202-16F0 257485-480 #9S W664-35MC 256 257542-561 257196C562 259101-16F1 259203-16F0 257486-560 2575660 2575680 2575670 2575650 UY128GAS W664-35NC 356 641 C640 640 #10S W664-71AB 356 257542-561 257112B560 259110-16F1 259220-16F0 257480-560 2575660 2575680 2575670 2575650 UY128GAS 356 257112C560 #10S W664-71AC 364 641 C640 259110-16F1 259220-16F0 257480-560 2575660 2575680 2575670 2575650 UY128GAS 364 641 C640 #10S W664-81AB 240 257541-401 257111B400 259109-16F1 259219-16F0 257479-400 UY128GAS 248 481 B480 480 #9S 356 257542-561 257112B560 259110-16F1 259220-16F0 257480-560 2575660 2575680 2575670 2575650 UY128GAS 364 641 C640 640 #10S W664-81AC 240 257541-401 257111C400 259109-16F1 259219-16F0 257479-400 UY128GAS 248 481 C480 480 #9S 356 257542-561 257112C560 259110-16F1 259220-16F0 257480-560 2575660 2575680 2575670 2575650 UY128GAS 364 641 C640 640 #10S 92 Jintaxin

Page 95

jjintex.in 93 jintex.in

Page 98

インデックス INDEX PART NO. PAGE REF. NO. 2505560 9 21 250557-910 9 10 250560A0 11 7 2505610 9 22 250566-TD0 11 26 251010A0 43 22 251010A0 47 24 251010A0 53 5 251010A0 65 24 251014-910 13 1 2510160 13 4 2510171 13 9 2510180 13 11 251510-920 13 21 2515110 13 23 2515120 13 25 251513-920 13 28 2515140 13 30 2520350 15 4 252036-920 15 1 252037-910 15 5 2520390 15 8 252040-920 15 19 2520410 15 21 2520410 15 27 2520420 15 22 2520430 15 23 2520440 15 12 252045-920 15 25 252046-920 15 17 2520470 15 28 2520480 15 34 252049-910 15 31 2520520 15 29 252053-920 15 35 252053A920 51 22 252053A920 61 37 252053A920 67 11 2520550 15 37 2520550 51 24 2520550 61 39 2520550 67 13 252056-920 9 8 2520690 21 32 252557A0 75 10 252607-920 17 1 2526080 17 7 252609-920 17 8 2526100 19 1 2526120 17 12 2526130 17 16 2526140 17 13 2526150 17 14 2526160 17 19 2526170 17 22 252618-910 17 24 2526200 17 28 2526210 17 30 2526220 17 26 2526230 17 32 252624-TB0 17 34 2526250 17 36 2526260 17 42 2526280 19 28 2526290 19 30 252630-CO 19 44 2526310 19 18 2526320 19 38 252633-910 19 11 2526360 19 32 2526370 19 35 2526390 19 26 2526410 21 1 2526420 21 2 2526430 21 3 2526440 21 7 2526450 21 12 2526460 21 8 252648-910 21 15 252651-920 21 17 252652-920 21 20 252653-910 21 22 2526560 21 26 2526570 21 25 2526580 21 29 252659-910 19 23 2526600 17 43 2526650 21 4 2526710 17 44 2526750 19 17 PART NO. PAGE REF. NO. 252675A0 49 12 252675A0 59 8 253000-910 23 1 253005-910 23 2 253005-910 23 9 2530100 23 18 2530130 23 27 2530140 23 28 2530150 23 30 2530180 23 6 2530260 23 10 2530270 23 11 2530280 23 12 253500-920 11 29 253501A920 29 1 2535030 29 34 255094-910 33 25 255097-910 33 21 2550990 33 19 255100-910 33 30 2551020 33 30 255103-910 37 9 2551070 37 9 2551080 3 14 2551230 33 26 2551440 35 5 255519-9P0 69 15 255519A9P0 71 1 2555210 49 11 2555210 59 7 255522-920 49 15 255522-920 59 11 255523-CO 59 9 2555250 69 1 2555260 69 3 2555270 69 6 2555280 69 9 2555290 69 29 255529A0 73 12 2555310 69 19 2555310 71 2 255533-910 69 32 255533-910 73 3 255534-910 69 30 255534-910 73 1 255536-910 69 23 2555420 69 25 255545-910 69 36 2555460 73 5 2555460 69 14 2555460 71 8 2555460 75 18 2555480 69 13 2555480 71 7 2555480 75 17 255549-9P0 75 19 2555520 75 1 2555530 75 6 2555540 75 7 2555550 75 15 2555570 75 22 255558-910 75 30 2555600 75 36 2555620 75 36 255564-910 75 23 255567-910 75 34 2555710 69 40 255571A0 73 9 255574-910 71 10 2555770 71 16 2555780 71 18 2555790 71 14 2555810 71 13 255582-920 71 22 2555830 71 26 2555860 69 39 255586A0 73 11 2555870 69 42 2555880 69 46 2555890 69 47 2555900 69 44 2556030 71 19 2556040 71 29 2556150 75 32 2556170 71 31 2556180 71 33 2556190 71 34 2556200 71 37 2556250 73 13 2556380 71 44 2556400 73 14 2556440 71 47 2556460 71 41 2560120 87 38 256500-920 85 1 2565010 85 4 2565020 85 6 2565030 85 8 256504-9P0 85 15 2565070 85 16 2565080 85 17 2565090 35 17 PART NO. PAGE REF. NO. 256510-9P0 87 1 2565120 87 2 256513-920 87 48 2565140 87 50 2565150 87 52 2565160 87 54 2565170 87 8 2565180 87 4 2565190 87 12 2565200 87 15 2565210 87 16 2565220 85 34 2565230 85 35 256524-910 87 17 2565270 87 18 256528-920 87 20 2565300 87 27 2565310 87 35 2565320 87 44 2565330 87 47 2565350 25 24 256536-9P0 63 8 2565380 47 12 2565390 63 9 2565400 51 8 2565410 51 9 2565430 69 34 2565440 69 38 2565450 75 7 2565460 71 41 2565470 71 8 2565480 71 13 256550-910 51 18 2565580 61 32 2575650 61 16 2575690 61 26 2575700 61 28 2575700 61 40 2575710 55 23 2575720 63 11 2575730 65 13 257573A0 51 25 2575740 63 12 2575750 65 14 2575760 43 13 2575771 43 15 257577A0 51 11 2575780 51 31 2575780 53 9 2575790 55 16 2577430 61 2 257743A0 61 17 257743A0 61 22 2577610 61 23 2577610 61 24 2577610 61 25 2577610 61 26 257761A0 61 28 257761A0 61 30 257761A0 61 32 2580100 77 3 2580110 79 3 258013-910 77 4 2580140 79 2 2580140 79 3 2580140 79 4 2580140 81 2 2580140 81 3 2580140 81 4 2580140 81 12 2580140 81 13 2580140 81 14 2580140 81 17 2580140 81 28 258015A0 77 12 258015A0 77 24 258015A0 79 12 258015A0 79 26 258015A0 81 12 258015A0 81 28 258017-910 77 26 258018-910 79 35 258018-910 81 37 258019-910 79 28 258019-910 81 30 2580200 77 15 2580200 79 15 258021-910 77 2 258021A910 79 2 258022-910 79 3 258022A910 79 3 258023-910 77 4 258023-910 79 4 258024-910 81 2 258025-910 81 3 258026-910 77 1 258026A910 79 1 258027-910 81 1 2590280 79 17 263542A9T0 27 17 263542B9T0 27 18 263542C9T0 27 19 263543-TA0 27 31 263544-TA0 27 28 2750340 29 46 3003850 73 33 3003860 73 28 PART NO. PAGE REF. NO. 2580350 83 27 2580360 83 11 2580370 83 7 2580380 83 6 258039-910 83 9 2580410 83 13 2580420 83 24 2580430 83 21 2580440 83 18 258045-910 83 1 2580460 57 30 2580460 59 5 258046A0 53 20 258046A0 55 20 2580470 53 18 2580470 57 19 2580470 57 29 258049-910 53 28 258050-910 55 8 258050-910 61 5 2580680 57 24 258069B910 57 19 2580710 57 20 2580720 57 10 2580730 55 29 2580740 55 25 2580930 57 34 2590000 39 4 259003-TB0 39 21 2590040 77 5 2590040 79 5 2590040 81 5 2590050 77 8 259005A0 81 8 2590060 77 9 2590060 79 9 2590060 81 9 2590070 77 19 2590070 79 19 2590070 79 21 2590070 81 23 2590100 77 30 2590110 79 32 2590110 77 31 2590110 79 33 2590110 81 34 2590110 81 35 2590120 77 13 2590120 79 13 2590130 77 14 2590140 77 17 2590150 83 25 259015A0 77 12 259015A0 77 24 259015A0 79 12 259015A0 79 26 259015A0 81 12 259015A0 81 28 2590170 77 26 259018-910 79 35 259018-910 81 37 259019-910 79 28 259019-910 81 30 2590200 77 15 2590200 79 15 259021-910 77 2 259021A910 79 2 259022-910 79 3 259022A910 79 3 259023-910 77 4 259023-910 79 4 259024-910 81 2 259025-910 81 3 259026-910 77 1 259026A910 79 1 259027-910 81 1 2590280 79 17 263542A9T0 27 17 263542B9T0 27 18 263542C9T0 27 19 263543-TA0 27 31 263544-TA0 27 28 2750340 29 46 3003850 73 33 3003860 73 28 96 jintex.in

Page 100

ペガサスミシン製造株式会社 本社 〒553-0002 大阪市福島区鷺洲5-7-2 TEL (06)6458-4739 FAX (06)6454-8785 PEGASUS SEWING MACHINE MFG. CO., LTD. 5-7-2, Sagisu, Fukushima-ku, Osaka 553-0002, Japan. Phone : (06)6458-4739 Telefax:(06)6454-8785 Cat. No. 9586A March 2002 ©1999 PEGASUS SEWING MACHINE MFG. CO., LTD. このパーツカタログに記載されている内容は、改良のため予告なく変更することがあります。 The description in this PARTS CATALOG is subject to change without prior notice for improvement. jintex.in
