Page 3

Pfaff 1181 / 1183 parts on page 3

Ref	Part number	Part name	Qty
		Wichtiger Hinweis
	1	Vorwort
	2	Erläuterungen der Schlüsselzeichen
	3	Basismaschine
	3.01	Gehäuseteile
	3.02	Kopfteile
	3.03	Armteile
	3.04	Grundplattenteile
	4	SRP
	5	Kanten-Beschneideinrichtung (-731/01)

Page 4

Pfaff 1181 / 1183 parts on page 4

Ref	Part number	Part name	Qty
	-900/24	Fadenabschneid-Einrichtung
	-909/04	Fadenabstreif-Einrichtung
	-910/06	Presserfuß-Automatik
	-911/37	Verriegelungs-Einrichtung
	-920/06	Absaugeinrichtung
	-926/06	Spulenfadenvorratswächter
	-948/51	Walzentransport-Einrichtung
	13.01	Kabelbaum zum Oberteil
	13.02	Tastschalter

Page 5

Pfaff 1181 / 1183 parts on page 5

Ref	Part number	Part name	Qty
	13 - 3	Bedienfeld Control panel Panel de mandos 操作板
	13 - 5	Einbaumotor Built-in motor Motor incorporado 内装式电机
	13 - 6	Oberteilerkennung und Einschaltssperre Sewing head identification and start inhibitor
	13 - 7	Sollwertgeber Set-point generator Emisor del valor teóruco 给定位发生器
	13 - 8	Motor-Hauptschalter Main switch Interruptor principal 电机主开关
	13 - 9	Knietaster mit Leitung Knee switch with cable Interruptor de rodillera con cable 带电缆膝键
	14 - 1	Wartungseinheit Air filter / lubricator Grupo acondicionador del aire comprimido 保养单元
	15 - 1	Garnrollenständer Reel stands Portacarretes 线轴支架
	16 - 1	Einstellehren Adjustment gauges Calibres de ajuste 设置量规

Page 6

Pfaff 1181 / 1183 parts on page 6

Ref	Part number	Part name	Qty
	16 - 1	Teile zur Tischplatte Parts for table top Piezas para el tablero 用于台板的零件
	18 - 1	Keilriemen V-belt Correa trapezoidal 三角皮带
	18 - 1	Knielüfterteile Knee lifter parts Piezas del alzaprensatelas por rodillera 膝松器零件
	20 - 1	Anbausatz für externen Motor Mounting kit for external motor Juego de piezas acoplables para motor externo 外部电机安装组件
	21 - 1	Schmiermittel-Übersicht Overview of lubricants Tabla de lubricantes 润滑剂一览
	22 - 1	Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号)
	23 - 2	Unterklassen-Ausstattung Subclass parts Composición de las subclases 子机型-设备
	23 - 2	Nähwerkzeuge (PFAFF 1181) Gauge parts (PFAFF 1181) Organos de costura (PFAFF 1181) 缝纫工具
	23 - 5	Nähwerkzeuge (PFAFF 1183) Gauge parts (PFAFF 1183) Organos de costura (PFAFF 1183) 缝纫工具

Page 9

Pfaff 1181 / 1183 parts on page 9

Ref	Part number	Part name	Qty
	A	Maschinen-Ausstattung für feine Materialien. Model A for sewing thin and light-weight materials. Tipo A para materiales ligeros. 用于薄料的机器设备。
	B	Maschinen-Ausstattung für mittlere Materialien. Model B for sewing thin and medium-weight materials. Tipo B para materiales semiligeros. 用于中厚料的机器设备。
	C	Maschinen-Ausstattung für mittelschwere Materialien. Model C for sewing medium-heavy materials. Tipo C para materiales semipesados. 用于中偏厚料的机器设备。
	N	Stichlänge 6,0 mm. Stitch lenght 6.0 mm. Largo de puntada 6,0 mm. 针距6.0 mm。
	3/3	Selbstklebende Folie Self-adhesive foil Hoja autoadhesiva 自粘式薄膜
	3/4	Selbstklebend Self-adhesive Autoadhesivo 自粘的
	6	Nadeldicke und Spitzenform bei Bestellung angeben. Needle size and style of point to be stated on order. Grosor de aguja y forma de la punta, indíquese en los pedidos. 在订货时给出针厚和针尖型式。
	27/5	Eingeklammerte Zahl = Länge in mm. Number in brackets = length in mm. Cifra entre paréntesis = largura en mm. 被括起的数字=长度,单位mm。

Page 10

Pfaff 1181 / 1183 parts on page 10

Ref	Part number	Part name	Qty
	27/12	Eingeklammerte Zahl = Durchmesser x breite in mm. Number in brackets = diameter x width in mm. Cifra entre paréntesis = diámetro x anchura en mm. 被括起的数字=直径x宽度,单位mm。
	28	Sonderausführung Special version Tipo especial 特殊款式
	38/7	Kunststoffbeschichtet Plastic-coated Con revestimiento de plástico 塑料涂层的
	40/3	Fetten mit 28-011 202-47; Bestellnummer siehe Seite 21 - 1. Grease with 28-011 202-47; for part number see page 21 - 1. Engrase con grasa 28-011 202-47; para el número de pedido véase la página 21 - 1. 上脂用 28-011 202-47; 订货号见 21 - 1页。
	40/13	Fetten mit 28-011 202-05; Bestellnummer siehe Seite 21 - 1. Grease with 28-011 202-05; for part number see page 21 - 1. Graisser avec de la graisse 28-011 202-05; n° de commande, voir page 21 - 1. 上脂用 28-011 202-05; 订货号见 21 - 1页。
	40/24	Ölen mit 28-011 201-05; Bestellnummer siehe Seite 21 - 1. Oil with 28-011 201-05; for part number see page 21 - 1. Lubrifique con grasa 28-011 201-05; para el número de pedido véase la página 21 - 1. 上油用 28-011 201-05; 订货号见 21 - 1页。
	40/26	Füllen mit 28-011 201-05; Bestellnummer siehe Seite 21 - 1. Top up with 28-011 201-05; for part number see page 21 - 1. Rellene con 28-011 201-05; para el número de pedido véase la página 21 - 1. 注油用 28-011 201-05; 订货号见 21 - 1页。
	40/27	Tränken mit 28-011 201-05; Bestellnummer siehe Seite 21 - 1. Grease with 28-011 201-05; for part number see page 21 - 1. Engrase con grasa 28-011 201-05; para el número de pedido véase la página 21 - 1. 浸油用 28-011 201-05; 订货号见 21 - 1
	90/1	Für Wechselstrom For single-phase A.C. Para corriente alterna monofásica 适用于交流电

Page 11 — Housing sections

Pfaff 1181 / 1183 parts on page 11

Ref	Part number	Part name	Qty
	91-262 959-71/699	Housing sections
	11-130 224-25	(2x)	2x
	91-262 162-75/698	Housing sections
	11-130 257-25	(2x)	2x
	11-180 283-25	(9x)	9x
	91-162 582-75/695	Housing sections
	11-108 222-25	Housing sections
	91-262 329-75/895	Housing sections
	91-162 578-71/698	Housing sections
	11-225 172-25	Housing sections
	91-167 590-15	(2x)	2x
	91-262 985-25	Housing sections
	11-130 224-25	(3x)	3x
	11-130 170-25	Housing sections
	91-264 233-15	Housing sections
	11-130 251-15	Housing sections
	91-262 761-71/895	Housing sections
	91-262 326-15	(2x)	2x
	13-030 341-05	(2x)	2x
	12-618 170-45	(4x)	4x
	11-130 185-15	(2x)	2x
	91-262 536-15	Housing sections
	91-700 335-25	Housing sections
	11-130 173-15	Housing sections
	95-774 327-91	Housing sections
	11-130 293-15	(2x)	2x
	99-137 247-45	(4x)	4x
	91-700 335-25	Housing sections
	91-262 183-75/895	Housing sections

Page 12 — Kopfteile Needle head parts Piezas de la cabeza 机头零件

Pfaff 1181 / 1183 parts on page 12

Ref	Part number	Part name	Qty
	11-341 904-15	11-341 904-15
	11-225 232-15	11-225 232-15
	91-161 334-25	91-161 334-25
	91-069 079-72/895	91-069 079-72/895
	11-341 277-15	11-341 277-15
	11-173 168-25	11-173 168-25 (2x)
	91-262 964-91	91-262 964-91 A B
	91-262 941-91	91-262 941-91 C
	13-064 247-05	13-064 247-05
	91-171 068-05	91-171 068-05
	91-162 984-05	91-162 984-05
	91-069 075-11	91-069 075-11
	11-330 220-15	11-330 220-15 (2x)
	91-069 105-25	91-069 105-25
	91-171 050-05	91-171 050-05
	91-069 322-01	91-069 322-01
	11-132 172-15	11-132 172-15
	12-624 210-45	12-624 210-45
	91-262 457-12	91-262 457-12
	91-069 562-05	91-069 562-05
	91-069 568-05	91-069 568-05
	91-100 117-15	91-100 117-15
	91-069 579-05	91-069 579-05
	12-640 130-55	12-640 130-55 (2x)
	91-162 694-05	91-162 694-05
	91-069 434-91	91-069 434-91
	91-162 690-92	91-162 690-92
	11-108 174-25	11-108 174-25

Page 13 — Kopfteile Needle head parts Piezas de la cabeza 机头零件

Pfaff 1181 / 1183 parts on page 13

Ref	Part number	Part name	Qty
	91-262 786-91	N
	91-262 787-91
	12-360 064-05	(2x)	2x
	91-262 354-05	(2x)	2x
	40/3
	12-610 210-45
	91-262 692-05
	91-262 788-91
	11-225 223-15
	40/3
	91-262 691-91
	91-262 751-91	N
	11-330 220-15
	91-262 821-91
	11-330 085-15
	91-262 304-45

Page 14 — 3.02 Needle head parts

Pfaff 1181 / 1183 parts on page 14

Ref	Part number	Part name	Qty
	91-262 836-01	91-262 836-01
	11-330 955-15	11-330 955-15
	91-262 854-91	91-262 854-91
	91-262 422-05	91-262 422-05
	13-250 088-25	13-250 088-25
	91-069 709-12	91-069 709-12
	26-536 301-09	26-536 301-09	(80)
	11-317 971-15	11-317 971-15 (2x)
	13-250 088-25	13-250 088-25
	26-536 301-09	26-536 301-09	(80)
	91-262 551-91	91-262 551-91 (PFAFF 1181-D)
	11-341 901-15	11-341 901-15
	99-133 220-01	99-133 220-01
	91-169 457-12	91-169 457-12
	11-341 277-15	11-341 277-15
	91-262 336-91	91-262 336-91 (PFAFF 1181)
	91-262 836-01	91-262 836-01
	11-330 955-15	11-330 955-15
	25-161 801-52	25-161 801-52	(30)
	25-161 801-49	25-161 801-49	(770)
	13-250 088-25	13-250 088-25
	40/3	40/3
	91-069 709-12	91-069 709-12
	11-317 971-15	11-317 971-15 (2x)
	26-536 301-09	26-536 301-09	(80)
	13-250 088-25	13-250 088-25
	26-536 301-09	26-536 301-09	(80)
	91-262 837-91	91-262 837-91
	11-330 220-15	11-330 220-15

Page 15 — Kopfteile Needle head parts Piezas de la cabeza 机头零件

Pfaff 1181 / 1183 parts on page 15

Ref	Part number	Part name	Qty
30	25-161 801-52	27/5
770	25-161 801-49	27/5
	13-250 097-25
1030	26-536 301-09	40/27
	91-262 320-91	(PFAFF 1183)
	91-262 421-91	(PFAFF 1183-D)
	91-069 056-05	40/27
	91-262 422-05
	13-250 097-25
80	26-536 301-09	40/27
	12-305 114-15
	11-130 176-15
	11-330 220-15
	11-341 277-15
	91-262 819-05

Page 16 — Armteile

Pfaff 1181 / 1183 parts on page 16

Ref	Part number	Part name	Qty
	91-262 689-91	Arm parts
	91-262 688-91	Arm parts
	91-100 400-15	Arm parts	2x
	13-052 085-55	Arm parts
	91-262 690-01	Arm parts
	14-026 902-01	Arm parts
	91-262 544-91	Arm parts
	11-330 964-15	Arm parts	2x
	91-118 570-92	Arm parts
	14-016 151-91	Arm parts
	11-330 277-15	Arm parts	2x
	11-210 265-15	Arm parts
	91-168 480-15	Arm parts
	11-335 280-15	Arm parts
	14-018 624-91	Arm parts
	11-330 280-15	Arm parts
	91-262 161-72/698	Arm parts
	11-335 280-15	Arm parts
	11-330 280-15	Arm parts
	91-262 195-92	Arm parts
	91-262 196-05	Arm parts

Page 17

Pfaff 1181 / 1183 parts on page 17

Ref	Part number	Part name	Qty
	91-100 331-15	Armteile
	11-170 281-15	Arm parts
	91-265 198-15	Piezas del brazo
	91-262 179-05	机臂零件
	12-610 190-45	PFAFF 1181; 1181- D
	91-264 340-11	PFAFF 1183; 1183- D
	12-640 150-45	3.03
	91-171 811-15	siehe Seite 8-1
	91-264 341-91	see page 8-1
	91-264 339-15	véase la página 8-1
	12-640 150-55	见 8-1 页
	91-169 556-05	Anschluß siehe Seite 13-1
	91-262 174-11	For connection see page 13-1
	12-610 190-45	Para la conexión, véase la pág. 13-1
	12-640 150-55	接口见 13-1 页
	12-640 150-55	siehe Seite 3-2
	12-610 190-45	see page 3-2
	91-264 339-15	véase la página 3-2
	91-169 556-05	见 3-2 页
	91-262 174-11	siehe Seite 3-20
	12-640 150-55	see page 3-20
	12-610 190-45	véase la página 3-20
	91-264 339-15	见 3-20 页
	91-171 811-15	siehe Kapitel 2 Erläuterung der Schlüsselzeichen
	91-264 341-91	see chapter 2 Explanation of key markings
	91-262 179-05	véase el Cap. 2 Explicaciones de los signos clave
	91-264 340-11	见第2章标记说明

Page 18 — Armteile

Pfaff 1181 / 1183 parts on page 18

Ref	Part number	Part name	Qty
	12-360 143-05	Arm parts
	91-171 441-01	Arm parts
	40/24	Arm parts
	12-624 280-45	Arm parts
	91-262 347-05	Arm parts
	11-330 277-15	Arm parts
	91-262 838-91	Arm parts
	91-262 345-12	Arm parts
	11-330 166-15	Arm parts
	13-052 085-55	Arm parts
	91-262 554-92	Arm parts
	11-330 952-15	Arm parts
	91-169 556-05	Arm parts
	40/3	Arm parts
	12-610 190-45	Arm parts
	91-262 839-91	Arm parts
	11-330 224-15	Arm parts
	91-262 346-12	Arm parts
	11-330 166-15	Arm parts
	91-262 344-91	Arm parts

Page 19 — 3.03

Pfaff 1181 / 1183 parts on page 19

Ref	Part number	Part name	Qty
	12-335 171-15	12-335 171-15
	12-360 054-05	12-360 054-05 (2x)
	12-610 200-45	12-610 200-45 (2x)
	11-336 280-15	11-336 280-15
	12-360 054-05	12-360 054-05
	12-005 175-15	12-005 175-15 (2x)
	11-130 287-15	11-130 287-15
	91-264 293-91	91-264 293-91

Page 20

Pfaff 1181 / 1183 parts on page 20

Ref	Part number	Part name	Qty
	11-320 171-15	PFAFF 1183-D PFAFF 1183
	12-710 901-22
	91-262 813-91
	12-360 063-05
	91-262 218-05
	11-178 223-25
	91-264 301-91
	91-262 938-15
	11-130 227-15
	11-330 277-15		(2x)
	12-640 170-55
	91-264 355-91
	12-640 150-55
	91-264 304-05
	11-130 287-15
	12-005 175-15		(2x)
	91-264 306-12
	12-360 054-05		(2x)

Page 21 — Armteile

Pfaff 1181 / 1183 parts on page 21

Ref	Part number	Part name	Qty
	13-068 391-05	99-135 161-85
	11-335 280-15	11-330 277-15
	12-618 210-45	91-262 274-05
	12-360 083-05	91-262 232-11
	12-360 083-05	91-262 231-72/893

Page 22 — Armteile

Pfaff 1181 / 1183 parts on page 22

Ref	Part number	Part name	Qty
	11-130 224-15	12-360 063-05
	91-262 552-12
	91-262 197-05
	11-330 952-15
	91-262 355-12
	11-330 277-15	(2x)
	91-262 410-92
	12-640 200-55
	91-262 578-71/698
	91-262 201-05
	13-033 208-05
	91-262 202-15
	91-262 203-05
	91-105 482-05
	91-262 200-91
	91-262 577-75/698
	12-341 090-25
	91-100 270-25

Page 23

Pfaff 1181 / 1183 parts on page 23

Ref	Part number	Part name	Qty
	91-056 578-91	Armteile
	91-166 452-21	Arm parts
	91-056 193-25	Piezas del brazo
	91-069 585-25	机臂零件
	91-174 879-05	PFAFF 1181; 1181- D
	91-056 192-25	PFAFF 1183; 1183- D
	12-024 191-25
	11-330 175-15
	95-774 466-91
	91-009 035-25
	11-330 952-15
	99-137 151-45
	91-266 397-01
	91-264 358-05
	91-264 357-05
	14-602 901-01
	91-118 683-05
	91-171 049-05
	12-640 130-55
	95-774 465-25
	12-618 190-45
	91-100 281-25
	91-171 042-05
	95-774 467-05
	95-774 464-25
	91-700 996-15
	11-210 168-25
	91-174 783-05
	11-250 084-25

Page 24

Pfaff 1181 / 1183 parts on page 24

Ref	Part number	Part name	Qty
	91-264 154-25	(2x)	2x
	91-262 686-91	PFAFF 1181-D; 1181
	91-262 804-91	PFAFF 1183-D; 1183
	91-262 687-25
	91-262 805-25
	91-004 181-05
	91-000 621-15	(2x)	2x
	91-100 076-15	(2x)	2x
	91-701 179-15	(2x)	2x
	91-262 825-91	A B
	91-264 258-91	C
	91-069 554-12
	11-130 176-15
	11-330 962-15
	91-118 711-05
	11-330 952-15	(2x)	2x
	91-262 300-91
	91-118 711-05
	91-169 556-05
	91-262 824-96	A B
	91-264 254-16	C
	12-610 190-45
	91-118 711-05
	91-262 277-05	40/3
	11-130 284-15
	91-262 301-12

Page 25

Pfaff 1181 / 1183 parts on page 25

Ref	Part number	Part name	Qty
	91-264 300-91	91-262 377-91
	91-262 437-05
	91-264 310-91	99-137 187-15 (2x)
	91-264 299-91
	11-330 217-15
	91-262 187-15
	13-063 193-05
	11-108 222-15 (2x)
	91-262 214-05
	91-262 331-91	Für -900/24 siehe Seite 6-2 For -900/24 see page 6-2 Para -900/24 véase la página 6-2 适于 -900/24 见 6-2 页
	11-330 952-15 (2x)	40/27
	91-262 842-92
	14-016 080-01 (2x)
	12-660 390-45 (2x)
	91-162 597-05
	12-610 230-45
	91-262 360-05
	91-262 986-91	Für -900/24 siehe Seite 6-2 For -900/24 see page 6-2 Para -900/24 véase la página 6-2 适于 -900/24 见 6-2 页

Page 26 — 3.04

Pfaff 1181 / 1183 parts on page 26

Ref	Part number	Part name	Qty
	91-262 250-91
	91-262 377-91
	91-262 437-05
	99-137 192-05
	99-137 191-05
	99-137 193-05
	99-137 194-05
	91-262 376-91
	99-137 190-05		3x
	99-137 187-15		2x
	99-137 188-15
	99-137 405-05		4x
	99-137 186-05
	11-330 217-15
	91-262 187-15
	13-063 193-05
	11-108 222-15		2x
	91-262 214-05
	91-262 331-91
	91-262 237-91
	91-262 986-91
	11-330 952-15		2x
	95-669 358-05
	26-536 301-09		590
	91-262 842-92
	25-161 801-52		120
	14-016 080-01		2x
	12-660 390-45		2x
	12-349 901-05
	91-162 597-05
	12-610 230-45
	91-268 076-15
	91-262 360-05
	91-262 987-91

Page 27

Pfaff 1181 / 1183 parts on page 27

Ref	Part number	Part name	Qty
	91-262 566-92	Grundplatten teile
	91-262 566-05	Bedplate parts
	11-330 968-15	Piezas del cárter
	14-016 171-91	底板零件
	11-335 280-15
	91-262 061-05
	11-330 952-15	(2x)
	95-774 325-02
	12-610 250-45
	95-774 508-91
	11-330 964-15	(2x)
	11-341 902-15	(2x)
	11-130 224-15
	91-262 844-92
	14-016 101-91
	12-610 210-45
	12-360 064-05
	11-130 224-15
	91-264 222-15
	12-610 210-45	(2x)
	12-360 064-05	(2x)
	16-409 983-05
	91-262 843-01
	12-610 210-45
	12-360 061-05
	14-012 916-01	(2x)
	91-262 846-05
	91-262 845-91

Page 28 — 3.04 Grundplattenteile Bedplate parts Piezas del cárter 底板零件

Pfaff 1181 / 1183 parts on page 28

Ref	Part number	Part name	Qty
	91-172 676-05	91-172 676-05
	12-624 310-45	12-624 310-45
	91-264 259-04/001	91-264 259-04/001
	11-330 277-15	11-330 277-15
	91-171 409-12	91-171 409-12
	91-700 785-15	91-700 785-15 (2x)
	91-175 203-05	91-175 203-05
	91-168 347-05	91-168 347-05 (2x)
	12-610 280-45	12-610 280-45
	91-264 255-91	91-264 255-91

Page 29 — 3.04

Pfaff 1181 / 1183 parts on page 29

Ref	Part number	Part name	Qty
40/26	91-262 228-01	Bedplate parts
	11-108 177-15	Bedplate parts	(2x)

Page 30 — 3.04

Pfaff 1181 / 1183 parts on page 30

Ref	Part number	Part name	Qty
	91-262 680-91	91-262 680-91
	91-262 573-05	91-262 573-05
	91-262 465-15	91-262 465-15
	11-330 232-15	11-330 232-15 (2x)
	12-024 171-15	12-024 171-15 (2x)
	11-130 287-15	11-130 287-15 (2x)
	11-130 224-15	11-130 224-15
	12-305 264-15	12-305 264-15
	12-610 230-45	12-610 230-45
	91-262 677-12	91-262 677-12
	11-330 952-15	11-330 952-15
	12-710 904-12	12-710 904-12
	91-262 164-12	91-262 164-12

Page 31 — 4

Pfaff 1181 / 1183 parts on page 31

Ref	Part number	Part name	Qty
	11-130 224-15	Screw
	11-225 232-15	Screw
	12-624 200-45	Circlip
	91-262 882-15	Screw
	91-262 940-91	Lever
	91-262 792-05	Lever
	91-100 117-15	Screw
	91-069 579-05	Spring
	12-640 130-55	Spring	2x
	91-262 790-15	Lever
	91-262 962-91	Mounting
	91-262 958-15	Plate
	11-130 086-15	Screw	2x
	71-170 002-20	Motor
	12-005 154-15	Screw	3x
	91-262 905-91	Lever
	91-262 791-05	Lever

Page 32

Pfaff 1181 / 1183 parts on page 32

Ref	Part number	Part name	Qty
	11-130 305-25	Screw	2x
	71-370 001-31	Clip
	11-130 167-15	Screw
	91-262 929-15	Screw
	12-640 130-55	Screw	2x
	12-024 191-15	Nut
	91-262 930-05	Washer
	91-262 931-05	Screw	2x
	99-137 341-01	Washer
	91-264 186-91	Bracket
	12-640 130-55	Screw
	91-262 931-05	Screw
	99-137 341-01	Washer
	11-330 955-15	Spring
	91-262 926-11	Lever
	91-118 711-05	Screw
	91-264 769-92	Screw
	11-132 223-15	Screw
	11-130 203-15	Screw
	12-360 043-05	Screw	3x
	12-610 190-45	Washer
	11-225 220-15	Screw	3x
	91-264 187-91	Bracket

Page 33

Pfaff 1181 / 1183 parts on page 33

Ref	Part number	Part name	Qty
	91-264 189-71/896	SRP
	91-262 908-05	SRP
	91-262 893-91	SRP
	91-264 156-05	SRP
	12-360 063-05	SRP	(2x)
	91-262 900-05	SRP	(2x)
	11-130 233-15	SRP	(4x)

Page 34

Pfaff 1181 / 1183 parts on page 34

Ref	Part number	Part name	Qty
	91-264 144-75/895
	91-069 490-11
	12-640 090-55
	91-001 824-05
	91-264 133-75/895
	11-330 220-15
	91-069 496-05
	11-130 233-15
	91-069 493-11
	12-640 170-55
	91-264 136-05
	91-169 475-15
	12-024 191-15
	11-180 283-25
	12-640 200-55
	11-330 952-15
	11-130 176-15
	91-069 577-91
	12-024 191-15
	91-264 213-12
	11-330 955-15
	91-069 632-05
	91-069 484-05
	91-069 483-05
	91-069 630-91
	11-130 224-15
	11-174 176-15
	91-264 146-05
	12-005 195-15
	91-264 214-05
	91-069 632-05
	91-118 711-05
	91-069 599-15
	91-264 212-91
	91-069 600-15
	11-130 173-15
	91-069 601-15
	91-264 140-15
	11-108 135-15
	91-069 598-11

Page 35 — Kanten-Beschneideeinrichtung (-731/01)

Pfaff 1181 / 1183 parts on page 35

Ref	Part number	Part name	Qty
	91-264 147-71/895	Edge trimmer (-731/01)
	91-701 346-15	Edge trimmer (-731/01)
	91-069 501-15	Edge trimmer (-731/01)
	91-106 033-15	Edge trimmer (-731/01)	2x
	11-178 172-15	Edge trimmer (-731/01)
	91-701 391-15	Edge trimmer (-731/01)
	11-130 227-15	Edge trimmer (-731/01)
	12-610 200-45	Edge trimmer (-731/01)
	91-069 486-05	Edge trimmer (-731/01)
	91-069 489-12	Edge trimmer (-731/01)
	91-069 789-15	Edge trimmer (-731/01)
	91-107 265-05	Edge trimmer (-731/01)
	11-174 176-15	Edge trimmer (-731/01)	2x
	11-108 096-15	Edge trimmer (-731/01)
	91-264 134-91	Edge trimmer (-731/01)
	91-169 474-05	Edge trimmer (-731/01)
	11-330 217-15	Edge trimmer (-731/01)	2x
	91-264 139-72/895	Edge trimmer (-731/01)
	91-069 371-92	Edge trimmer (-731/01)
	11-130 173-15	Edge trimmer (-731/01)	2x

Page 36 — Edge trimmer (-731/01)

Pfaff 1181 / 1183 parts on page 36

Ref	Part number	Part name	Qty
	11-330 277-15	Edge trimmer assembly
	91-264 141-91	Part of edge trimmer assembly
	91-262 565-92	Part of edge trimmer assembly
	11-330 958-15	Part of edge trimmer assembly
	91-700 335-25	Base plate
	91-264 132-75/895	Part of edge trimmer assembly

Page 37 — Fadenabschneid-Einrichtung (-900/24)

Pfaff 1181 / 1183 parts on page 37

Ref	Part number	Part name	Qty
	11-130 224-15	11-130 224-15
	11-330 175-15	11-330 175-15
	11-225 232-15	11-225 232-15
	91-262 678-91	91-262 678-91
	91-056 197-91	91-056 197-91
	91-262 950-15	91-262 950-15
	12-005 154-15	12-005 154-15	3x
	91-056 198-21	91-056 198-21
	11-130 086-15	11-130 086-15	2x
	91-056 193-25	91-056 193-25
	91-056 760-05	91-056 760-05
	71-170 002-20	71-170 002-20
	91-056 192-25	91-056 192-25
	91-175 557-11	91-175 557-11
	91-174 851-05	91-174 851-05
	12-624 200-45	12-624 200-45
	91-262 569-91	91-262 569-91

Page 38 — 6 Fadenabschneid-Einrichtung (-900/24)

Pfaff 1181 / 1183 parts on page 38

Ref	Part number	Part name	Qty
	11-330 217-15	91-262 225-91
	11-108 087-15	91-262 235-15
	91-262 235-15	91-264 338-15
	91-262 187-15	13-063 193-05
	13-063 193-05	91-262 214-05
	91-262 214-05	11-108 222-15 (2x)
	11-335 085-15	91-262 189-91	2x
	91-262 189-91	91-262 185-05
	91-262 514-05	91-165 685-05
	91-262 185-05	91-262 208-05
	91-262 208-05	13-033 190-05
	13-033 190-05	11-108 084-15 (2x)
	91-262 188-15	91-262 989-91
	91-262 989-91	91-262 986-91
	91-262 986-91	11-330 952-15 (2x)
	91-262 416-91	91-262 842-92
	91-262 842-92	12-660 390-45 (2x)
	12-610 230-45	91-162 597-05
	91-162 597-05	14-016 080-01 (2x)
	91-262 360-05	91-264 240-05
	91-264 240-05	11-108 084-15 (2x)

Page 39

Pfaff 1181 / 1183 parts on page 39

Ref	Part number	Part name	Qty
	11-330 217-15	91-262 225-91
	11-108 087-15	91-262 235-15
	91-264 338-15	91-262 187-15
	13-063 193-05	91-262 214-05
	11-108 222-15	(2x)
	25-161 801-49	(90)
	91-265 065-05	11-335 085-15 (2x)
	91-262 189-91	91-262 185-05
	91-262 208-05	91-171 785-05
	91-262 188-15	91-165 685-05
	13-033 190-05	11-108 084-15 (2x)
	95-669 358-05	91-262 209-91
	12-349 901-05	91-262 360-05
	91-268 076-15	12-610 230-45
	91-262 986-91	11-330 952-15 (2x)
	91-262 842-92	14-016 080-01 (2x)
	12-660 390-45	(2x)
	91-262 597-05	91-262 988-91
	91-264 240-05	11-108 084-15 (2x)
	26-536 301-09	(590)

Page 40 — Fadenabschneid-Einrichtung (-900/24)

Pfaff 1181 / 1183 parts on page 40

Ref	Part number	Part name	Qty
	95-774 310-91	95-774 310-91
	11-130 176-15	11-130 176-15 (2x)
	12-305 114-15	12-305 114-15 (2x)
	12-710 190-02	12-710 190-02
	95-774 311-01	95-774 311-01
	12-360 043-05	12-360 043-05
	91-020 324-05	91-020 324-05
	71-170 002-24	71-170 002-24
	14-012 525-01	14-012 525-01
	12-360 033-05	12-360 033-05
	11-330 952-15	11-330 952-15 (2x)
	95-774 314-01	95-774 314-01
	95-774 317-05	95-774 317-05
	12-640 150-55	12-640 150-55
	95-774 318-01	95-774 318-01
	11-130 173-15	11-130 173-15
	95-774 324-11	95-774 324-11
	12-499 190-45	12-499 190-45
	11-130 287-15	11-130 287-15

Page 41

Pfaff 1181 / 1183 parts on page 41

Ref	Part number	Part name	Qty
	71-170 002-16	Fadenabstreif-Einrichtung (-909/04)
	91-262 440-71/895
	91-173 967-15		4x
	91-262 513-05
	11-130 167-15
	12-005 195-15
	91-130 865-15
	95-600 649-05
	12-640 150-55		2x
	91-021 124-15
	91-173 968-15
	12-005 154-15		3x
	91-175 729-15
	11-210 081-15		2x
	91-175 354-15
	91-174 223-05
	11-130 101-15
	91-175 806-91
	91-262 442-75/895
	11-341 904-15
	91-175 265-12
	71-110 003-35
	91-088 883-11
	11-130 233-25		2x
	12-499 170-45		2x
	12-315 140-25		2x
	11-210 178-15		4x
	12-360 023-05		3x
	11-108 177-15		2x
	91-262 461-15		2x
	11-108 180-15
	91-088 881-11
	91-262 441-75/895

Page 42 — Presserfuß-Automatik (-910/06)

Pfaff 1181 / 1183 parts on page 42

Ref	Part number	Part name	Qty
8	11-330 277-15	Automatic presser foot lifter
	91-262 446-15	Automatic presser foot lifter
	11-039 378-15	Automatic presser foot lifter
	12-005 215-15	Automatic presser foot lifter
	71-170 002-14	Automatic presser foot lifter
	91-262 447-05	Automatic presser foot lifter

Page 43

Pfaff 1181 / 1183 parts on page 43

Ref	Part number	Part name	Qty
	91-262 273-05	siehe Seite 13-2 see page 13-2 véase la página 13-2 见 13-2 页
	91-262 372-92	siehe Seite 3-11 see page 3-11 véase la página 3-11 见 3-11 页
	11-130 293-15
	12-618 210-45
	12-005 215-15
	91-262 679-91
	91-262 579-15
	91-262 573-05
	11-130 176-15	(4x)
	91-262 677-12
	11-330 952-15
	12-710 904-12
	11-130 224-15
	71-170-002-21	Y 5
	91-262 465-15
	11-330 232-15	(2x)
	12-024 171-15	(2x)
	12-305 264-15
	12-610 230-45
	91-262 164-12
	11-130 287-15	(3x)
	Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 1
	Anschluß siehe Seite 18-1 For connection see page 18-1 Para la conexión, véase la pág. 18-1 接口见 1

Page 44 — Verriegelungs-Einrichtung (-911/37) Backtacking mechanism (-911/37) Rematador (-911/37) PFAFF 1181 SRP-900/24;1181- D- SRP-900/24 锁紧装置 (-911/37) PFAFF 1183 SRP-900/24;1183- D- SRP-900/24

Pfaff 1181 / 1183 parts on page 44

Ref	Part number	Part name	Qty
	91-262 273-05	Rematador
	91-262 372-92	Spring
	11-130 293-15	Lever
	91-262 880-91	Bracket
	12-618 210-45	Shaft
	12-005 215-15	Nut
	11-130 176-15	Screw	4x
	91-262 465-15	Bracket
	91-262 579-15	Housing
	11-130 287-15	Screw	3x
	71-170-002-21	Connector

Page 45 — PFAFF 1181-731/01;1181- D-731/01 Vacuum waste disposal unit (-920/06) Dispositivo de aspiración (-920/06) 吹风装置 (-920/06) PFAFF 1183-731/01;1183- D-731/01

Pfaff 1181 / 1183 parts on page 45

Ref	Part number	Part name	Qty
	11-130 359-25	Screw	2x
	11-130 170-25	Screw	2x
	17-018 101-91	Lever
	11-130 293-25	Screw	2x
	12-305 174-25	Washer	2x
	91-264 207-71/895	Housing
	91-264 215-05	Hose
	11-130 095-15	Screw	2x
	91-264 198-15	Bracket
	12-005 215-25	Nut
	11-108 021-15	Screw	2x
	12-305 064-25	Switch	2x
96	25-308 820-40	Cable
	99-137 355-91	Nut and Washer
	95-784 337-91	Cable
	18-378 001-91	Connector
	99-134 369-91	Housing
	15-032 001-45	Screw	2x
	99-134 452-91	Adapter

Page 46 — SpulenFadenvorratswächter (-926/06)

Pfaff 1181 / 1183 parts on page 46

Ref	Part number	Part name	Qty
	95-774 525-91	PFAFF 1181-D; PFAFF 1181
	11-210 084-25	Screw	2x
	95-774 409-25	Base plate
	91-004 181-05	Bracket
	91-100 076-15	Screw	2x
	95-774 408-91	Cable assembly
	95-784 334-91	Cable assembly
	95-774 361-05	Bobbin winder spindle
	95-774 524-91	PFAFF 1183-D; PFAFF 1183
	11-210 084-25	Screw	2x
	95-774 419-25	Base plate
	91-262 806-05	Bracket
	91-000 621-15	Screw	2x
	95-774 408-91	Cable assembly
	95-784 334-91	Cable assembly

Page 47

Pfaff 1181 / 1183 parts on page 47

Ref	Part number	Part name	Qty
	91-262 983-75/699	Puller feed (-948/51)
	91-264 251-71/895	Puller (-948/51)
	11-341 904-15
	91-175 265-12
	91-262 916-91
	91-262 874-75/895
	95-784 321-91
	11-130 092-25		3x
	91-264 226-75/895
	11-130 176-15		2x
	12-305 114-15		2x
	11-108 021-15		2x
	91-262 872-91
	71-120 006-33
	91-262 919-05		2x
	71-520 008-20
	12-005 215-15
	91-262 914-05
	11-130 191-15		2x
	11-330 955-15		2x
	12-305 114-15		2x
	11-330 277-15		2x
	11-130 101-15		4x
	12-325 160-15
	91-262 915-12
	11-108 858-15		2x
	14-012 903-01
	11-714 031-91
	12-024 191-15
	91-262 860-92
	91-262 920-91
	91-262 924-05
	91-262 857-15

Page 48 — Walzentransport-Einrichtung (-948/51)

Pfaff 1181 / 1183 parts on page 48

Ref	Part number	Part name	Qty
	11-130 329-25	Screw
	11-130 299-25	Screw (2x)
	12-305 174-25	Screw (2x)
	11-130 326-25	Screw
	91-174 002-05	Part
	91-264 200-75/895	Part
	91-264 201-71/895	Part
	91-174 284-01	Part
	11-225 226-15	Screw (2x)
	91-262 871-05	Part
	11-330 955-15	Part
	11-108 084-25	Screw (4x)
	12-325 160-15	Part
	91-264 249-91	Part
	14-012 903-01	Part
	91-262 863-15	Part
	91-262 865-92	Part (2x)
	16-409 981-05	Part
	11-330 955-15	Part
	12-710 913-12	Part
	11-130 173-15	Part
	12-360 043-05	Part
	91-264 250-05	Part
	91-264 236-01	Part (30 x 10)
	91-264 170-01	Part (30 x 15)
	91-264 173-01	Part (30 x 20)
	91-264 166-01	Part (30 x 30)
	14-218 906-01	Part (2x)
	91-264 167-05	Part
	11-225 178-25	Screw

Page 49 — Kabelbaum zum Oberteil PFAFF 1181-900/24; 1181-D-900/24 Cable tree to sewing head PFAFF 1183-900/24; 1183-D-900/24 Mazo de cables para el cabezal 上部机器电缆束

Pfaff 1181 / 1183 parts on page 49

Ref	Part number	Part name	Qty
Y8	95-784 333-91	Cable harness
Y8	71-370 001-35	Cable clamp
Y8	11-108 174-15	Screw
X5	X5	Cable harness

Page 50

Pfaff 1181 / 1183 parts on page 50

Ref	Part number	Part name	Qty

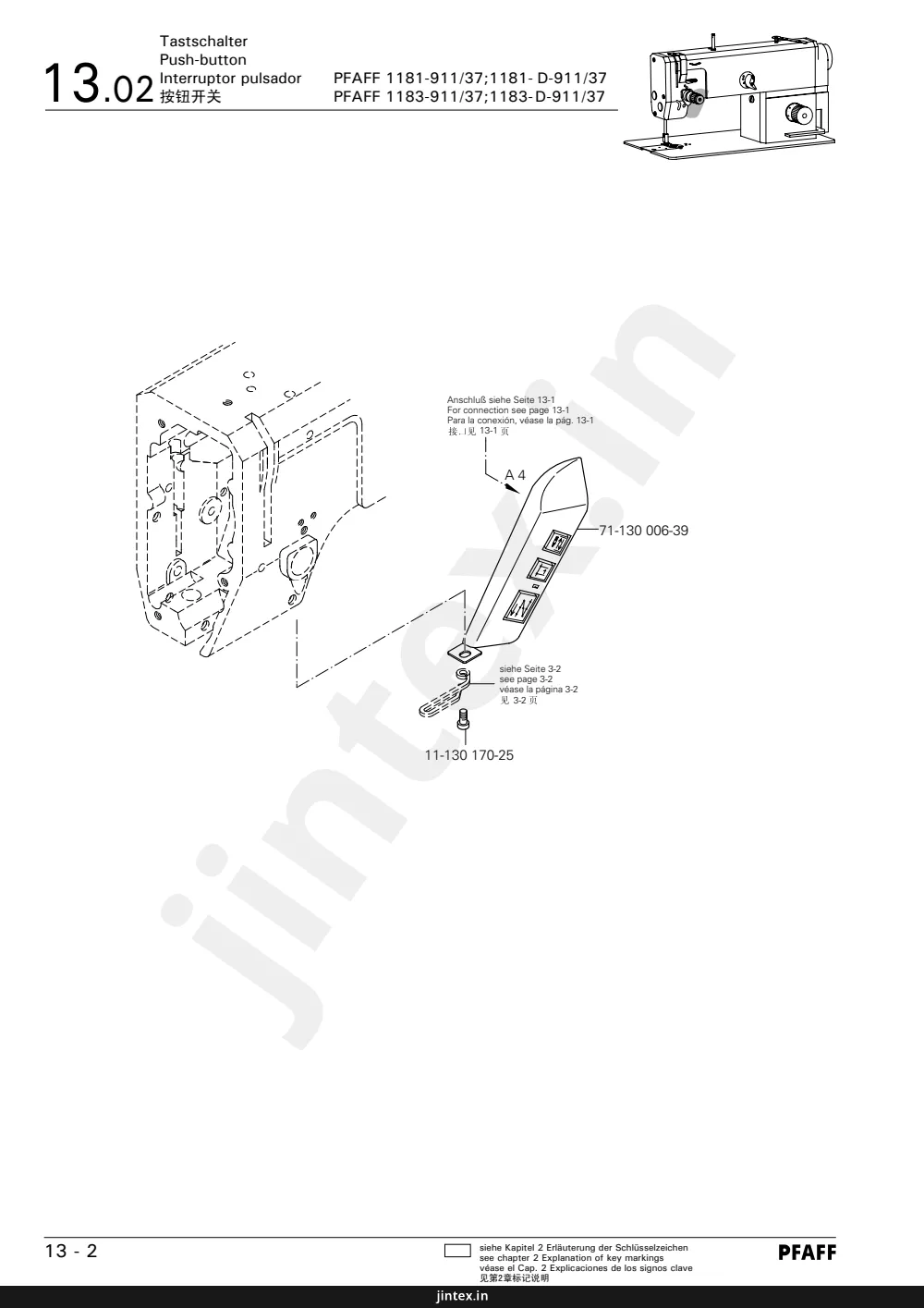

A 4	71-130 006-39	Push-button
A 4	11-130 170-25	screw

Page 51

Pfaff 1181 / 1183 parts on page 51

Ref	Part number	Part name	Qty
	71-590 007-70	Control panel
	71-590 007-72	Cable
	71-590 007-91	Control panel
	11-130 293-25	Screw
	12-510 111-25	Washer
	91-268 668-75/895	Mounting plate
	91-268 671-70/895	Housing

Page 52

Pfaff 1181 / 1183 parts on page 52

Ref	Part number	Part name	Qty
	71-590 007-77	Control panel cable
	71-590 007-72	Control panel cable
	71-590 007-71	Control panel
	91-268 668-75/895	Mounting bracket for control panel
	91-268 671-70/895	Housing for control panel

Page 53

Pfaff 1181 / 1183 parts on page 53

Ref	Part number	Part name	Qty
	1181-900/24	PFAFF 1181-900/24;1181- D-900/24
	1183-900/24	PFAFF 1183-900/24;1183- D-900/24
	71-523 555-76	Motor
	91-264 365-91	Motor
91-264 364-05	11-330 960-15	Motor	2x
	91-262 576-05	Motor
X 1	11-130 365-15	Motor	3x
X 2	11-130 365-15	Motor

Page 54

Pfaff 1181 / 1183 parts on page 54

Ref	Part number	Part name	Qty
	91-264 192-91	91-264 192-91
	11-108 111-15	11-108 111-15
	12-640 130-55	12-640 130-55
	12-360 023-05	12-360 023-05
	11-106 104-55	11-106 104-55
	91-264 197-05	91-264 197-05
	71-120 006-31	71-120 006-31
	91-264 193-11	91-264 193-11
	91-264 196-05	91-264 196-05
	71-770 000-63	71-770 000-63
	12-315 080-15	12-315 080-15	(2x)
	11-108 111-15	11-108 111-15	(2x)
	71-370 001-32	71-370 001-32
	12-315 080-15	12-315 080-15
	12-305 114-15	12-305 114-15	(2x)
	12-024 121-15	12-024 121-15
	11-130 173-15	11-130 173-15	(2x)

Page 55

Pfaff 1181 / 1183 parts on page 55

Ref	Part number	Part name	Qty
	91-262 385-75/893	Set-point generator
	12-499 150-45	Screw	4x
	11-108 174-15	Screw	4x
	11-462 403-55	Spacer	2x
	99-137 196-05	Screw	4x
	11-330 205-15	Screw	4x
	71-590 007-21	Cable
	71-520 006-01	Pedal mechanism

Page 57 — 13.09

Pfaff 1181 / 1183 parts on page 57

Ref	Part number	Part name	Qty
	1181-900/24;1181- D-900/24	Control box
	1183-900/24;1183- D-900/24	Control box
	99-136 854-55	Screw	4x
	71-590 007-82	Control box housing
	12-305 174-25	Bracket	2x
	91-291 458-91	Cable
	91-290 113-91	Cable
	11-130 287-25	Cable lug
	91-290 733-91	Cable
	11-130 224-25	Screw
	12-510 141-45	Washer
	12-305 144-25	Washer
	12-510 140-45	Screw

Page 58

Pfaff 1181 / 1183 parts on page 58

Ref	Part number	Part name	Qty
	99-136 854-55	Screw	4x
	71-590 007-83	Cable
	91-291 458-91	Cable
	12-305 174-25	Cable	2x
	91-290 113-91	Cable
	11-130 287-25	Cable
	91-290 733-91	Cable
	11-130 224-25	Cable
	12-510 141-45	Screw
	12-305 144-25	Washer
	12-510 140-45	Screw

Page 59

Pfaff 1181 / 1183 parts on page 59

Ref	Part number	Part name	Qty
	91-187 426-70/893	Air filter / lubricator
	91-187 386-75/893	Air filter / lubricator
	12-499 190-45	Washer	2x
	11-130 305-15	Screw	2x
	99-136 546-91	Air filter / lubricator
	15-032 002-45	Fitting
	18-372 003-91	Fitting

Page 60 — Garnrollenständer Reel stands Portacarretas 线轴支架

Pfaff 1181 / 1183 parts on page 60

Ref	Part number	Part name	Qty
	91-229 070-70/895	91-229 070-70/895
	91-229 128-25	91-229 128-25
	12-024 191-15	12-024 191-15
	91-229 129-25	91-229 129-25
	11-039 306-15	11-039 306-15
	91-229 073-71/895	91-229 073-71/895
	91-229 072-45	91-229 072-45
	91-229 074-05	91-229 074-05 (3x)
	91-229 068-75/895	91-229 068-75/895
	91-229 075-45	91-229 075-45 (3x)
	91-229 071-25	91-229 071-25
	91-229 076-75/698	91-229 076-75/698 (3x)
	91-229 123-25	91-229 123-25
	91-229 124-25	91-229 124-25
	91-229 125-25	91-229 125-25
	91-229 069-75/895	91-229 069-75/895
	91-229 078-25	91-229 078-25 (3x)
	91-229 077-72/895	91-229 077-72/895
	91-229 080-25	91-229 080-25
	12-315 110-25	12-315 110-25 (3x)
	91-229 081-25	91-229 081-25
	12-024 151-25	12-024 151-25 (3x)
	91-229 081-25	91-229 081-25
	91-229 080-25	91-229 080-25

Page 61

Pfaff 1181 / 1183 parts on page 61

Ref	Part number	Part name	Qty
	61-111 639-71	Adjustment gauges
	61-111 639-70	Parts for table top
	61-111 639-76	Parts for table top
	13-033 346-05	Parts for table top
	11-210 216-15	Parts for table top	4x
	91-266 856-25	Parts for table top	2x
	91-229 287-75/699	Parts for table top	2x
	91-027 645-75/699	Parts for table top

Page 62

Pfaff 1181 / 1183 parts on page 62

Ref	Part number	Part name	Qty
	16-414 139-05	V-belt
	91-229 165-70/893	Knee lifter parts
	91-069 335-72/893	Knee lifter parts
	11-039 360-15	Knee lifter parts	(2x)
	91-027 289-15	Knee lifter parts
	91-262 166-91	Knee lifter parts
	91-029 692-75/792	Knee lifter parts
	11-174 233-15	Knee lifter parts
	91-262 167-05	Knee lifter parts
	91-027 371-12	Knee lifter parts
	91-027 370-05	Knee lifter parts
	91-262 168-05	Knee lifter parts
	11-108 846-15	Knee lifter parts
	11-108 846-15	Knee lifter parts

Page 63 — 20.01

Pfaff 1181 / 1183 parts on page 63

Ref	Part number	Part name	Qty
	11-108 171-15	11-108 171-15	2x
	12-305 114-15	12-305 114-15	2x
	91-262 357-75/698	91-262 357-75/698
	91-262 409-15	91-262 409-15
	12-024 210-15	12-024 210-15
	11-130 176-15	11-130 176-15	3x
	91-262 408-05	91-262 408-05

Page 64

Pfaff 1181 / 1183 parts on page 64

Ref	Part number	Part name	Qty
	28-011 201-05	Oil
	91-027 975-91	Oil
	91-027 976-91	Oil
	91-027 977-91	Oil
	28-011 202-05	Grease
	28-011 202-05	Grease
	28-011 202-47	Grease
	28-011 202-47	Grease
	95-665 735-91	Isopropyl-Alkohol

Page 65

Pfaff 1181 / 1183 parts on page 65

Ref	Part number	Part name	Qty
11-039 306-15	11-039 306-15	15-1
11-130 191-15	11-130 191-15	12-1
11-210 084-25	11-210 084-25	11-1
11-330 962-15	11-330 962-15	3-14
11-039 360-15	11-039 360-15	18-1
11-130 203-15	11-130 203-15	4-2
11-210 168-25	11-210 168-25	3-13
11-330 964-15	11-330 964-15	3-6, 3-17
11-039 378-15	11-039 378-15	8-1
11-130 224-15	11-130 224-15	3-8, 3-12, 3-17, 3-20, 4-1, 5-1, 6-1, 9-1
11-210 178-15	11-210 178-15	7-1
11-330 968-15	11-330 968-15	3-17
11-106 104-55	11-106 104-55	13-6
11-210 216-15	11-210 216-15	16-1
11-335 085-15	11-335 085-15	6-2, 6-3
11-108 021-15	11-108 021-15	12-1
11-130 224-25	11-130 224-25	3-1, 13-9, 13-10
11-210 265-15	11-210 265-15	3-6
11-460 163-15	11-460 163-15	13-8
11-108 021-18	11-108 021-18	10-1
11-130 227-15	11-130 227-15	3-10, 5-2
11-341 277-15	11-341 277-15	3-2, 3-4, 3-17, 3-9, 3-13, 3-17
11-108 084-15	11-108 084-15	6-2, 6-3
11-130 233-15	11-130 233-15	4-3, 5-1
11-225 178-25	11-225 178-25	12-2
11-341 901-15	11-341 901-15	3-4
11-108 084-25	11-108 084-25	12-2
11-130 233-25	11-130 233-25	7-1
11-225 220-15	11-225 220-15	4-2
11-341 902-15	11-341 902-15	3-17
11-108 087-15	11-108 087-15	6-2, 6-3
11-130 251-15	11-130 251-15	3-1
11-225 223-15	11-225 223-15	3-3
11-341 904-15	11-341 904-15	3-2, 7-1, 12-1
11-108 096-15	11-108 096-15	5-2
11-130 257-25	11-130 257-25	3-1
11-225 226-15	11-225 226-15	12-2
11-460 163-15	11-460 163-15	13-8
11-108 111-15	11-108 111-15	13-6
11-130 284-15	11-130 284-15	3-14
11-225 232-15	11-225 232-15	3-2, 4-1, 6-1
11-460 250-15	11-460 250-15	13-8
11-108 135-15	11-108 135-15	5-1
11-130 287-15	11-130 287-15	3-8, 3-9, 3-10, 3-20, 6-4, 9-1, 9-2
11-250 084-25	11-250 084-25	6-1, 13-3
11-462 403-55	11-462 403-55	13-7
11-108 171-15	11-108 171-15	20-1
11-130 287-25	11-130 287-25	13-9, 13-10
11-301 761-55	11-301 761-55	12-1
11-714 031-91	11-714 031-91	12-1
11-108 174-15	11-108 174-15	13-1, 13-7
11-130 293-15	11-130 293-15	3-1, 9-1, 9-2
11-317 971-15	11-317 971-15	3-4
12-005 154-15	12-005 154-15	4-1, 6-1, 7-1
11-108 174-25	11-108 174-25	3-2
11-130 293-25	11-130 293-25	10-1, 13-3
11-320 171-15	11-320 171-15	3-10
12-005 175-15	12-005 175-15	3-9, 3-10
11-108 177-15	11-108 177-15	3-19, 7-1
11-130 299-25	11-130 299-25	12-2
11-330 085-15	11-330 085-15	3-3
12-005 195-15	12-005 195-15	5-1, 7-1
11-108 180-15	11-108 180-15	7-1
11-130 305-15	11-130 305-15	14-1
11-330 166-15	11-330 166-15	3-8
12-005 215-15	12-005 215-15	8-1, 9-1, 9-2, 12-1
11-108 222-15	11-108 222-15	3-15, 3-16, 6-2, 6-3
11-130 305-25	11-130 305-25	4-2
11-330 175-15	11-330 175-15	2-13, 6-1
12-024 121-15	12-024 121-15	13-6
11-108 222-25	11-108 222-25	3-1
11-130 326-25	11-130 326-25	12-2
11-330 205-15	11-330 205-15	13-7
12-024 151-15	12-024 151-15	15-1
11-108 285-15	11-108 285-15	7-1
11-130 329-25	11-130 329-25	12-2
11-330 217-15	11-330 217-15	3-15, 3-16, 5-2, 6-2, 6-3
12-024 171-15	12-024 171-15	3-20, 9-1
11-108 846-15	11-108 846-15	18-1
11-130 359-25	11-130 359-25	10-1
11-330 220-15	11-330 220-15	3-2, 3-3, 3-4, 3-5, 5-1
12-024 191-15	12-024 191-15	4-2, 5-1, 12-1, 15-1
11-108 858-15	11-108 858-15	12-1
11-130 365-15	11-130 365-15	13-5
11-330 232-15	11-330 232-15	3-20, 9-1
12-024 191-25	12-024 191-25	3-13
11-130 086-15	11-130 086-15	4-1, 6-1
11-132 172-15	11-132 172-15	3-2
11-330 277-15	11-330 277-15	3-6, 3-8, 3-10, 3-11, 3-12, 3-18, 5-3, 8-1, 12-1
12-024 210-15	12-024 210-15	20-1
11-130 092-25	11-130 092-25	12-1
11-132 223-15	11-132 223-15	3-2, 4-2
12-305 064-25	12-305 064-25	10-1
11-130 095-15	11-130 095-15	10-1
11-170 281-15	11-170 281-15	3-7
11-330 280-15	11-330 280-15	3-6
12-305 114-15	12-305 114-15	3-5, 6-4, 12-1, 13-6, 20-1
11-130 101-15	11-130 101-15	7-1, 12-1
11-173 168-25	11-173 168-25	3-2
11-330 952-15	11-330 952-15	3-8, 3-12, 13-9, 3-14, 3-15, 3-16, 3-17, 3-20, 5-1, 6-2, 6-3, 6-4, 9-1, 9-2, 12-1, 12-2
12-305 144-25	12-305 144-25	13-9, 13-10
11-130 167-15	11-130 167-15	4-2, 7-1
11-174 176-15	11-174 176-15	5-1, 5-2
12-305 174-25	12-305 174-25	10-1, 12-2, 13-9, 13-10
11-130 170-25	11-130 170-25	3-1, 10-1, 13-2
11-174 233-15	11-174 233-15	18-1
11-330 955-15	11-330 955-15	3-4, 4-2, 5-1, 12-1
12-305 264-15	12-305 264-15	3-20, 9-1
11-130 173-15	11-130 173-15	3-1, 5-1, 5-2, 6-4, 12-2, 13-6
11-178 172-15	11-178 172-15	5-2
11-330 958-15	11-330 958-15	5-3
12-315 080-01	12-315 080-01	13-6
11-130 176-15	11-130 176-15	5-1, 6-4, 9-1, 9-2, 12-1, 20-1
11-178 223-25	11-178 223-25	3-10
11-330 960-15	11-330 960-15	13-5
12-315 080-15	12-315 080-15	13-6
11-130 185-15	11-130 185-15	3-1
11-180 283-25	11-180 283-25	3-1, 5-1
12-315 110-25	12-315 110-25	15-1
11-210 081-15	11-210 081-15	7-1

Page 66

Pfaff 1181 / 1183 parts on page 66

Ref	Part number	Part name	Qty
	12-315 140-25	7-1
	12-624 310-45	3-18
	15-032 001-45	10-1
	71-520 008-20	12-1
	12-325 160-15	12-1, 12-2
	12-640 090-55	5-1
	15-032 002-45	14-1
	71-523 555-76	13-5
	12-335 171-15	3-9
	12-640 130-55	3-2, 3-13, 4-1, 4-2, 13-6
	16-409 981-05	12-2
	71-590 007-21	13-7
	12-341 090-25	3-12
	12-640 150-45	3-7
	16-409 983-05	3-17
	71-590 007-70	13-3
	12-349 901-05	3-16, 6-3
	12-640 150-55	3-7, 3-10, 6-4, 7-1
	16-414 139-05	18-1
	71-590 007-71	13-4
	12-360 023-05	7-1, 13-6
	12-640 170-55	3-10, 5-1
	17-018 101-91	10-1
	71-590 007-72	13-3, 13-4
	12-360 033-05	6-4
	12-640 200-55	3-12, 5-1
	18-372 003-91	14-1
	71-590 007-77	13-4
	12-360 043-05	4-2, 6-4, 12-2
	12-660 390-45	3-15, 3-16, 6-2, 6-3
	18-378 001-91	10-1
	71-590 007-82	13-9
	12-360 054-05	3-9, 3-10
	12-710 190-02	6-4
	25-161 801-49	3-4, 3-5, 6-3
	71-590 007-83	13-10
	12-360 061-05	3-17
	12-710 901-22	3-10
	25-161 801-52	3-4, 3-5, 3-16
	71-590 007-91	13-3
	12-360 063-05	3-10, 3-12, 4-3
	12-710 904-12	3-20, 9-1
	25-308 820-40	10-1
	71-770 000-63	13-6
	12-360 064-05	3-3, 3-17, 12-1
	12-710 913-12	12-2
	26-536 301-09	3-4, 3-5, 3-16, 6-3
	91-000 621-15	3-14, 11-1
	12-360 083-05	3-11
	13-030 341-05	3-1
	28-011 201-05	21-1
	91-001 824-05	5-1
	12-360 143-05	3-8
	13-033 190-05	6-2, 6-3
	28-011 202-05	21-1
	91-004 181-05	3-14, 11-1
	12-499 150-45	13-7
	13-033 208-05	3-12
	28-011 202-47	21-1
	91-009 035-25	3-13
	12-499 170-45	7-1
	13-033 346-05	16-1
	61-111 639-70	16-1
	91-020 324-05	6-4
	12-499 190-45	6-4, 14-1
	13-052 085-55	3-6, 3-8
	61-111 639-71	16-1
	91-021 124-15	7-1
	12-510 111-25	13-3
	13-063 193-05	3-15, 3-16, 6-2, 6-3
	61-111 639-76	16-1
	91-027 289-15	18-1
	12-510 140-45	13-9, 13-10
	13-064 247-05	3-2
	71-110 003-35	7-1
	91-027 370-05	18-1
	12-510 141-45	13-9, 13-10
	13-068 391-05	3-11
	71-120 006-31	13-6
	91-027 371-12	18-1
	12-610 190-45	3-7, 3-8, 3-14, 4-2
	13-250 088-25	3-4
	71-120 006-33	12-1
	91-027 645-75/699	16-1
	12-610 200-45	3-9, 5-2
	13-250 097-25	3-5
	71-130 006-39	13-2
	91-027 975-91	21-1
	12-610 210-45	3-3, 3-17
	14-012 525-01	6-4
	71-170 002-14	8-1
	91-027 976-91	21-1
	12-610 230-45	3-15, 3-16, 3-20, 6-2, 6-3, 9-1
	14-012 903-01	12-1, 12-2
	71-170 002-16	7-1
	91-027 977-91	21-1
	12-610 250-45	3-17
	14-012 916-01	3-17
	71-170 002-20	4-1, 6-1
	91-029 692-75/792	18-1
	12-610 280-45	3-18
	14-016 080-01	3-15, 3-16, 6-2, 6-3
	71-170 002-21	9-1, 9-2
	91-056 192-25	3-13, 6-1
	12-618 170-45	3-1
	14-016 101-91	3-17
	71-170 002-24	6-4
	91-056 193-25	3-13, 6-1
	12-618 190-45	3-13
	14-016 151-91	3-6
	71-370 001-08	13-8
	91-056 197-91	6-1
	12-618 210-45	3-11, 9-1, 9-2
	14-016 171-91	3-17
	71-370 001-31	4-2
	91-056 198-21	6-1
	12-624 200-45	4-1, 6-1
	14-018 624-91	3-6
	71-370 001-32	13-6
	91-056 578-91	3-13
	12-624 210-45	3-2
	14-026 902-01	3-6
	71-370 001-35	13-1
	91-056 760-05	6-1
	12-624 280-45	3-8
	14-218 906-01	12-2
	71-370 002-92	13-8
	91-069 056-05	3-4, 3-5
	14-602 901-01	3-13
	71-520 006-01	13-7
	91-069 075-11	3-2

Page 67 — Index (Teilenummern / Seitenzahlen)

Pfaff 1181 / 1183 parts on page 67

Ref	Part number	Part name	Qty
	91-069 079-72/895	3-2
	91-100 117-15	3-2, 4-1
	91-171 409-12	3-18
	91-229 080-25	15-1
	91-069 105-25	3-2
	91-100 270-25	3-12
	91-171 441-01	3-8
	91-229 081-25	15-1
	91-069 322-01	3-2
	91-100 281-25	3-13
	91-171 785-05	6-3
	91-229 123-25	15-1
	91-069 335-72/893	18-1
	91-100 331-15	3-7
	91-171 811-15	3-7
	91-229 124-25	15-1
	91-069 371-92	5-2
	91-100 400-15	3-6
	91-172 676-05	3-18
	91-229 125-25	15-1
	91-069 434-91	3-2
	91-105 482-05	3-12
	91-173 967-15	7-1
	91-229 128-25	15-1
	91-069 483-05	5-1
	91-106 033-15	5-2
	91-173 968-15	7-1
	91-229 129-25	15-1
	91-069 484-05	5-1
	91-107 265-05	5-2
	91-174 002-05	12-2
	91-229 165-70/893	18-1
	91-069 486-05	5-2
	91-118 570-92	3-6
	91-174 223-05	7-1
	91-229 180-90	13-8
	91-069 489-12	5-2
	91-118 683-05	3-13
	91-174 284-01	12-2
	91-229 287-75/699	16-1
	91-069 490-11	5-1
	91-118 711-05	3-14, 4-2, 5-1
	91-174 783-05	3-13
	91-262 061-05	3-17
	91-069 493-11	5-1
	91-130 865-15	7-1
	91-174 851-05	6-1
	91-262 161-72/698	3-6
	91-069 496-05	5-1
	91-161 334-25	3-2
	91-174 879-05	3-13
	91-262 162-75/698	3-1
	91-069 498-11	5-2
	91-162 578-71/698	3-1
	91-175 203-05	3-18
	91-262 164-12	3-20, 9-1
	91-069 501-15	5-2
	91-162 582-75/895	3-1
	91-175 265-12	7-1, 12-1
	91-262 166-91	18-1
	91-069 554-12	3-14
	91-162 596-25	3-2
	91-175 354-15	7-1
	91-262 167-05	18-1
	91-069 562-05	3-2
	91-162 597-05	3-15, 3-16, 6-2, 6-3
	91-175 557-11	6-1
	91-262 168-05	18-1
	91-069 568-05	3-2
	91-162 690-92	3-2
	91-175 729-15	7-1
	91-262 174-11	3-7
	91-069 577-91	5-1
	91-162 694-05	3-2
	91-175 732-15	7-1
	91-262 179-05	3-7
	91-069 579-05	3-2, 4-1
	91-162 984-05	3-2
	91-175 806-91	7-1
	91-262 183-75/895	3-1
	91-069 585-25	3-13
	91-165 685-05	6-2, 6-3
	91-187 386-75/893	14-1
	91-262 185-05	6-2, 6-3
	91-069 598-11	5-1
	91-166 452-21	3-13
	91-187 426-70/893	14-1
	91-262 187-15	3-15, 3-16, 6-2, 6-3
	91-069 599-15	5-1
	91-167 590-15	3-1
	91-229 068-75/895	15-1
	91-262 188-15	6-2, 6-3
	91-069 600-15	5-1
	91-168 347-05	3-18
	91-229 069-75/895	15-1
	91-262 189-91	6-2, 6-3
	91-069 601-15	5-1
	91-168 480-15	3-6
	91-229 070-70/896	15-1
	91-262 195-92	3-6
	91-069 630-91	5-1
	91-169 457-12	3-4
	91-229 071-25	15-1
	91-262 196-05	3-6
	91-069 632-05	5-1
	91-169 474-05	5-2
	91-229 072-45	15-1
	91-262 197-05	3-12
	91-069 709-12	3-4
	91-169 475-15	5-1
	91-229 073-71/895	15-1
	91-262 200-91	3-12
	91-069 789-15	5-2
	91-169 556-05	3-7, 3-8, 3-14
	91-229 074-05	15-1
	91-262 201-05	3-12
	91-088 881-11	7-1
	91-171 042-05	3-13
	91-229 075-45	15-1
	91-262 202-15	3-12
	91-088 883-11	7-1
	91-171 049-05	3-13
	91-229 076-75/698	15-1
	91-262 203-05	3-12
	91-091 606-91	13-8
	91-171 050-05	3-2
	91-229 077-72/895	15-1
	91-262 208-05	6-2, 6-3
	91-100 076-15	3-14, 11-1
	91-171 068-05	3-2
	91-229 078-25	15-1
	91-262 209-91	6-3

Page 68 — Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚 (零件号/页号)

Pfaff 1181 / 1183 parts on page 68

Ref	Part number	Part name	Qty
	91-262 214-05	3-15, 3-16, 6-2, 6-3	3-10
	91-262 218-05	3-10	3-10
	91-262 225-91	6-2, 6-3	6-2, 6-3
	91-262 228-01	3-19	3-19
	91-262 231-72/893	3-11	3-11
	91-262 232-11	3-11	3-11
	91-262 235-15	6-2, 6-3	6-2, 6-3
	91-262 237-91	3-16	3-16
	91-262 250-91	3-16	3-16
	91-262 273-05	9-1, 9-2	9-1, 9-2
	91-262 274-05	3-11	3-11
	91-262 277-05	3-14	3-14
	91-262 300-91	3-14	3-14
	91-262 301-12	3-14	3-14
	91-262 304-45	3-3	3-3
	91-262 320-91	3-5	3-5
	91-262 326-15	3-1	3-1
	91-262 329-75/895	3-1	3-1
	91-262 331-91	3-15, 3-16	3-15, 3-16
	91-262 336-91	3-4	3-4
	91-262 344-91	3-8	3-8
	91-262 345-12	3-8	3-8
	91-262 346-12	3-8	3-8
	91-262 347-05	3-8	3-8
	91-262 354-05	3-3	3-3
	91-262 355-12	3-12	3-12
	91-262 357-75/698	20-1	20-1
	91-262 360-05	3-15, 3-16, 6-2, 6-3	6-2, 6-3
	91-262 372-92	9-1, 9-2	9-1, 9-2
	91-262 376-91	3-16	3-16
	91-262 377-91	3-15, 3-16	3-15, 3-16
	91-262 385-75/893	13-7	13-7
	91-262 408-05	20-1	20-1
	91-262 409-15	20-1	20-1
	91-262 410-92	3-12	3-12
	91-262 416-91	6-2	6-2
	91-262 421-91	3-5	3-5
	91-262 422-05	3-4, 3-5	3-4, 3-5
	91-262 437-05	3-15, 3-16	3-15, 3-16
	91-262 440-71/895	7-1	7-1
	91-262 441-75/895	7-1	7-1
	91-262 442-75/895	7-1	7-1
	91-262 446-15	8-1	8-1
	91-262 447-05	8-1	8-1
	91-262 457-12	3-2	3-2
	91-262 460-15	7-1	7-1
	91-262 461-15	7-1	7-1
	91-262 465-15	3-20, 9-1, 9-2	3-20, 9-1, 9-2
	91-262 513-05	7-1	7-1
	91-262 514-05	6-2	6-2
	91-262 536-15	3-1	3-1
	91-262 544-91	3-6	3-6
	91-262 551-91	3-4	3-4
	91-262 552-12	3-12	3-12
	91-262 554-92	3-8	3-8
	91-262 565-92	5-3	5-3
	91-262 566-05	3-17	3-17
	91-262 566-92	3-17	3-17
	91-262 569-91	6-1	6-1
	91-262 573-05	3-20, 9-1	3-20, 9-1
	91-262 576-05	13-5	13-5
	91-262 577-75/698	3-12	3-12
	91-262 578-71/698	3-12	3-12
	91-262 579-15	9-1, 9-2	9-1, 9-2
	91-262 677-12	3-20, 9-1	3-20, 9-1
	91-262 678-91	6-1	6-1
	91-262 679-91	9-1	9-1
	91-262 680-91	3-20	3-20
	91-262 686-91	3-14	3-14
	91-262 687-25	3-14	3-14
	91-262 688-91	3-6	3-6
	91-262 689-91	3-6	3-6
	91-262 690-01	3-6	3-6
	91-262 691-91	3-3	3-3
	91-262 692-05	3-3	3-3
	91-262 751-91	3-3	3-3
	91-262 761-71/895	3-1	3-1
	91-262 770-05	4-2	4-2
	91-262 786-91	3-3	3-3
	91-262 787-91	3-3	3-3
	91-262 788-91	3-3	3-3
	91-262 790-15	4-1	4-1
	91-262 791-05	4-1	4-1
	91-262 792-05	4-1	4-1
	91-262 804-91	3-14	3-14
	91-262 805-25	3-14	3-14
	91-262 806-05	3-14, 11-1	3-14, 11-1
	91-262 813-91	3-10	3-10
	91-262 819-05	3-5	3-5
	91-262 821-91	3-3	3-3
	91-262 824-96	3-14	3-14
	91-262 825-91	3-14	3-14
	91-262 836-01	3-4	3-4
	91-262 837-91	3-4	3-4
	91-262 838-91	3-8	3-8
	91-262 839-91	3-8	3-8
	91-262 842-92	3-15, 3-16, 6-2, 6-3	6-2, 6-3
	91-262 843-01	3-17	3-17
	91-262 844-92	3-17	3-17
	91-262 845-91	3-17	3-17
	91-262 846-05	3-17	3-17
	91-262 854-91	3-4	3-4
	91-262 857-15	12-1	12-1
	91-262 860-92	12-1	12-1
	91-262 863-15	12-2	12-2
	91-262 865-92	12-2	12-2
	91-262 871-05	12-2	12-2
	91-262 872-91	12-1	12-1
	91-262 874-75/895	12-1	12-1
	91-262 880-91	9-2	9-2
	91-262 882-15	4-1	4-1
	91-262 893-91	4-3	4-3
	91-262 899-75/896	4-2	4-2
	91-262 900-05	4-3	4-3
	91-262 905-91	4-1	4-1
	91-262 908-05	4-3	4-3
	91-262 914-05	12-1	12-1
	91-262 915-12	12-1	12-1
	91-262 916-91	12-1	12-1
	91-262 919-05	12-1	12-1
	91-262 920-91	12-1	12-1
	91-262 924-05	12-1	12-1
	91-262 926-11	4-2	4-2
	91-262 929-15	4-2	4-2
	91-262 930-05	4-2	4-2
	91-262 931-05	4-2	4-2
	91-262 938-15	3-10	3-10
	91-262 940-91	4-1	4-1
	91-262 941-91	3-2	3-2
	91-262 958-15	4-1, 6-1	4-1, 6-1
	91-262 959-71/699	3-1	3-1
	91-262 962-91	4-1	4-1
	91-262 964-91	3-2	3-2

Page 69 — Index (Teilenummern / Seitenzahlen)

Pfaff 1181 / 1183 parts on page 69

Ref	Part number	Part name	Qty
	91-262 985-75/699	12 - 1
	91-262 985-25	3 - 1
	91-262 986-91	3 - 15, 3 - 16, 6-3
	91-262 987-91	3 - 16
	91-262 988-91	6-3
	91-262 989-91	6-2
	91-264 132-75/895	5-3
	91-264 133-75/895	5-1
	91-264 134-91	5-2
	91-264 136-05	5-1
	91-264 139-72/895	5-2
	91-264 140-15	5-1
	91-264 141-91	5-3
	91-264 144-75/895	5-1
	91-264 146-05	5-1
	91-264 147-71/895	5-2
	91-264 154-25	3-14
	91-264 156-05	4-3
	91-264 166-01	12-2
	91-264 167-05	12-2
	91-264 170-01	12-2
	91-264 173-01	12-2
	91-264 186-91	4-2
	91-264 187-91	4-2
	91-264 189-71/896	4-3
	91-264 192-91	13-6
	91-264 193-11	13-6
	91-264 196-05	13-6
	91-264 197-05	13-6
	91-264 198-15	10-1
	91-264 200-75/895	12-2
	91-264 201-71/895	12-2
	91-264 207-71/895	10-1
	91-265 065-05	6-3
	91-265 189-05	3-14
	91-265 198-15	3-7
	91-266 397-01	3-13
	91-266 856-25	16-1
	91-268 076-15	3-16, 6-3
	91-268 668-75/895	13-3, 13-4
	91-268 671-70/895	13-3, 13-4
	91-290 113-91	13-9, 13-10
	91-290 733-91	13-9, 13-10
	91-291 458-91	13-9, 13-10
	91-700 335-25	3-1, 5-3
	91-700 785-15	3-18
	91-700 996-15	3-13
	91-701 179-15	3-14
	91-701 346-15	5-2
	91-701 391-15	5-2
	95-600 649-05	7-1
	95-665 735-91	21-1
	95-669 358-05	3-16, 6-3
	95-774 310-91	6-4
	95-774 311-01	6-4
	95-774 313-91	6-4
	95-774 314-01	6-4
	95-774 317-05	6-4
	95-774 318-01	6-4
	95-774 324-11	6-4
	95-774 325-02	3-17
	95-774 325-05	3-17
	95-774 327-91	3-1
	95-774 361-05	11-1
	95-774 407-91	11-1
	95-774 408-91	11-1

Page 70 — Index (Teilenummern / Seitenzahlen)

Pfaff 1181 / 1183 parts on page 70

Ref	Part number	Part name	Qty
1	99-137 405-05	3-15, 3-16	1

Page 72 — 23.01

Pfaff 1181 / 1183 parts on page 72

Ref	Part number	Part name	Qty
1-10	91-202 308-91
1-3	91-154 804-21
2	91-154 744-05 3/1
3	91-154 518-05
4	91-150 671-25
5	91-059 816-05
6	91-264 154-25
7	91-701 179-15
8-10	91-262 686-91
8	91-262 687-25
9	91-004 181-05
10	91-100 076-15
11	11-108 174-15
1-10	91-202 310-93/001
1-3	91-154 838-23/001
2	91-154 744-05 3/1
3	91-154 518-05
4	91-150 672-25
5	91-059 961-05
6	91-264 154-25
7	91-701 179-15
8-10	91-262 686-91
8	91-262 687-25
9	91-004 181-05
10	91-100 076-15
11	11-108 174-15

Page 73 — 23.01

Pfaff 1181 / 1183 parts on page 73

Ref	Part number	Part name	Qty
1-10	91-202 453-93/001	91-202 453-93/001
1-3	91-154 832-21	91-154 832-21
2	91-054 894-05 3/1	91-054 894-05 3/1
3	91-154 744-05	91-154 744-05
4	91-150 673-25	91-150 673-25
5	91-059 505-05	91-059 505-05
6	91-264 154-25	91-264 154-25
7	91-701 179-15	91-701 179-15
8-10	91-262 686-91	91-262 686-91
8	91-262 687-25	91-262 687-25
9	91-004 181-05	91-004 181-05
10	91-100 076-15	91-100 076-15
11	11-108 174-15	11-108 174-15
1-10	91-202 450-91	91-202 450-91
1-3	91-154 804-21	91-154 804-21
2	91-154 744-05 3/1	91-154 744-05 3/1
3	91-154 518-05	91-154 518-05
4	91-150 819-25	91-150 819-25
5	91-059 496-05	91-059 496-05
6	91-264 154-25	91-264 154-25
7	91-701 179-15	91-701 179-15
8-10	91-262 686-91	91-262 686-91
8	91-262 687-25	91-262 687-25
9	91-004 181-05	91-004 181-05
10	91-100 076-15	91-100 076-15
11	11-108 174-15	11-108 174-15

Page 74

Pfaff 1181 / 1183 parts on page 74

Ref	Part number	Part name	Qty
	91-202 454-93/001	A
	91-154 830-21	A
	91-054 894-05 [3/1]
	91-154 518-05
	91-150 764-25	A
	91-059 504-05	A
	91-264 154-25
	91-701 179-15
	91-262 686-91
	91-262 687-25
	91-004 181-05
	91-100 076-15
	11-108 174-15
	91-202 363-93/003	B
	91-202 363-93/004	B
	91-202 363-93/001	B
	91-202 363-93/005	B
	91-202 363-93/006	B
	91-154 792-03/005	B
	91-154 792-03/006	B
	91-154 792-03/001	B
	91-154 792-03/007	B
	91-154 792-03/008	B
	91-154 797-05 [3/1]
	91-154 518-05	B
	91-150 676-93/002	B
	91-150 676-93/003	B
	91-150 676-93/001	B
	91-150 676-93/004	B
	91-150 676-93/005	B
	91-048 716-03/001	B
	91-048 716-03/002	B
	91-048 716-03/003	B
	91-048 716-03/005	B
	91-048 703-04/004	B
	91-048 703-04/005	B
	91-048 703-04/006	B
	91-048 703-04/008	B
	91-048 703-04/010	B
	91-000 730-25
	91-059 833-04/002	B
	91-059 833-04/004	B
	91-059 833-04/006	B
	91-059 833-04/008	B
	91-059 833-04/010	B
	91-264 154-25
	91-701 179-15
	91-069 595-04/002
	11-108 174-15

Page 75

Pfaff 1181 / 1183 parts on page 75

Ref	Part number	Part name	Qty
1-10	91-202 356-93/001
1-3	91-154 807-21
2	91-154 744-05 3/1
3	91-154 518-05
4	91-150 694-24/001
5	91-059 968-05
6	91-264 154-25
7	91-701 179-15
8-10	91-262 804-91
8	91-262 805-25
9	91-262 806-05
10	91-000 621-15
11	11-108 174-15
1-10	91-202 357-93/001
1-3	91-154 845-23/001
2	91-154 744-05 3/1
3	91-154 518-05
4	91-150 693-25
5	91-059 967-05
6	91-264 154-25
7	91-701 179-15
8-10	91-262 804-91
8	91-262 805-25
9	91-262 806-05
10	91-000 621-15
11	11-108 174-15

Page 76

Pfaff 1181 / 1183 parts on page 76

Ref	Part number	Part name	Qty
1-9	91-202 358-93/002	B	4,5
1	91-051 155-93/001	B	4,5
2	91-150 695-24/002	B	4,5
3	91-059 969-04/002	B	4,5
4	91-264 154-25
5	91-701 179-15
6-9	91-262 804-91
7	91-262 805-25
8	91-262 806-05
9	91-000 621-15
10	91-700 717-15
11-12	91-262 565-92
12	11-330 085-15
13	91-171 076-01
14	91-700 388-15
15	91-169 322-15
16	91-169 323-15
17	12-640 070-55
18	91-025 376-05
19	91-700 409-15
20	91-025 374-05
21	91-171 557-05
22	91-262 520-25
23	11-132 172-15

Page 77

Pfaff 1181 / 1183 parts on page 77

Ref	Part number	Part name	Qty
1-10	91-202 391-93/001		4,5
1-3	91-154 832-21		4,5
2	91-054 894-05 3/1
3	91-154 518-05
4	91-150 820-24/001		4,5
5	91-059 968-05		4,5
6	91-264 154-25
7	91-701 179-15
8-10	91-262 804-91
8	91-262 805-25
9	91-262 806-05
10	91-000 621-15
11	11-108 174-15
1-10	91-202 448-93/001		3,0
1-3	91-154 843-23/001		3,0
2	91-154 744-05 3/1
3	91-154 518-05
4	91-759 820-25		3,0
5	91-059 497-05		3,0
6	91-264 154-25
7	91-701 179-15
8-10	91-262 804-91
8	91-262 805-25
9	91-262 806-05
10	91-000 621-15
11	11-108 174-15

Page 78

Pfaff 1181 / 1183 parts on page 78

Ref	Part number	Part name	Qty
1	91-202 449-93/001	1-10
2	91-154 834-23/001	1-3
3	91-054 894-05 [3/1]	2
4	91-154 518-05	3
5	91-150 820-25	4
6	91-059 497-05	5
7	91-264 154-25	6
8	91-701 179-15	7
9	91-262 804-91	8-10
10	91-262 805-25	8
11	91-262 806-05	9
12	91-000 621-15	10
13	11-108 174-15	11
1	91-202 364-93/001	1-11
2	91-202 364-93/002	1-3
3	91-154 794-03/005	1-3
4	91-154 794-03/006	1-3
5	91-154 794-03/001	1-3
6	91-154 794-03/007	1-3
7	91-154 794-03/008	1-3
8	91-154 797-05 [3/1]	1-3
9	91-154 518-05	2
10	91-150 680-93/001	3
11	91-150 680-93/002	4-7
12	91-150 677-05	4-7
13	91-048 705-03/012	4
14	91-048 705-03/013	4
15	91-048 705-03/014	4
16	91-048 705-03/016	4
17	91-048 705-03/025	4
18	91-048 703-04/004	6
19	91-048 703-04/005	6
20	91-048 703-04/006	6
21	91-048 703-04/008	6
22	91-048 703-04/010	6
23	91-000 730-25	7
24	91-059 464-04/009	8
25	91-059 464-04/010	8
26	91-059 464-04/011	8
27	91-059 464-04/012	8
28	91-059 464-04/013	8
29	91-264 154-25	9
30	91-701 179-15	10
31	91-169 395-04/002	11
32	11-108 174-15	12

Part BooksPartsSearchNotes

Part Books

×

Search

×

Pfaff 1181 / 1183 — parts catalog

• Page 1 (cover): This is the cover page for the PFAFF 1181 and 1183 parts list, indicating it applies to machines from serial number 6001000 onwards.
• Page 2 (text): This page contains legal and copyright information in multiple languages, along with the company address for PFAFF Industrie Maschinen AG.
• Page 3 (toc): This page is a table of contents for the PFAFF industrial sewing machine parts catalog, listing sections from "Important note" to "Edge trimmer" with corresponding page numbers.
• Page 4 (toc): This page contains the table of contents for the manual, listing sections and their corresponding page numbers in German, English, Spanish, and Chinese.
• Page 5 (toc): This page is a table of contents for section 13, listing various components like control panels, motors, switches, and maintenance units with their corresponding page numbers.
• Page 6 (toc): This page is a table of contents for a parts catalog, listing sections such as "Parts for table top", "V-belt", "Knee lifter parts", "Mounting kit for external motor", "Overview of lubricants", "Index (part numbers / page numbers)", "Subclass parts", and "Nähwerkzeuge (PFAFF 1181)" and "Nähwerkzeuge (PFAFF 1183)", with corresponding page numbers.
• Page 7 (text): This page contains important notes and warnings in German, English, Spanish, and Chinese regarding the use of non-Pfaff parts and accessories.
• Page 9 (text): This page provides an explanation of key markings used in the catalog, including subclass-dependent part numbers and descriptions for different machine models and material types, as well as stitch length and adhesive foil information.
• Page 10 (text): This page contains explanations of key markings, including definitions for bracketed numbers, special versions, plastic-coated parts, and different types of greases and oils used with specific part numbers.
• Page 11 (diagram): This page displays a diagram of housing sections for PFAFF 1181 and 1183 sewing machines, with associated part numbers and quantities.
• Page 12 (diagram): This page displays a diagram of needle head parts for PFAFF 1181, 1181-D, 1183, and 1183-D sewing machines, with associated part numbers and descriptions.
• Page 13 (diagram): This page displays a diagram of needle head parts for Pfaff 1181 and 1183 series sewing machines, listing part numbers and their corresponding descriptions.
• Page 14 (diagram): This page displays a diagram of needle head parts for the PFAFF 1181 and 1181-D sewing machines, listing part numbers and their corresponding descriptions.
• Page 15 (diagram): This page displays a diagram of needle head parts for the PFAFF 1183; 1183-D sewing machine, listing part numbers and descriptions.
• Page 16 (diagram): This page displays a diagram of arm parts for PFAFF 1181 and 1183 series sewing machines, listing various part numbers and their corresponding components.
• Page 17 (diagram): This page displays a diagram of arm parts for PFAFF 1181/1181-D and PFAFF 1183/1183-D sewing machines, with various part numbers and references to other pages for more details.
• Page 18 (diagram): This page displays a diagram of arm parts for the PFAFF 1181;1181- D sewing machine, with various components and their corresponding part numbers.
• Page 19 (diagram): This page displays a diagram of arm parts for the PFAFF 1181; 1181- D sewing machine, with detailed views and part numbers.
• Page 20 (diagram): This page displays a diagram of arm parts for PFAFF 1181 and 1183 series sewing machines, listing various components with their part numbers and descriptions.
• Page 21 (diagram): This page displays a diagram of arm parts for PFAFF 1181 and 1183 models, with associated part numbers and descriptions.
• Page 22 (diagram): This page displays a diagram of arm parts for PFAFF 1181, 1181-D, 1183, and 1183-D sewing machines, listing various part numbers and their corresponding components.
• Page 23 (diagram): This page displays a diagram of arm parts for Pfaff sewing machines 1181, 1181-D, 1183, and 1183-D, with associated part numbers and references.
• Page 24 (diagram): This page displays a diagram of bedplate parts for PFAFF sewing machines 1181, 1181-D, 1183, and 1183-D, listing various part numbers and their corresponding components.
• Page 25 (diagram): This page displays a diagram of bedplate parts for PFAFF sewing machines 1181-D and 1183-D, listing various part numbers and their corresponding components.
• Page 26 (diagram): This page displays a diagram of bedplate parts for PFAFF 1181 and 1183 sewing machines, listing various part numbers and their corresponding descriptions.
• Page 27 (diagram): This page displays a diagram of bedplate parts for PFAFF sewing machines 1181/1181-D and 1183/1183-D, with part numbers and descriptions.
• Page 28 (diagram): This page displays a diagram of bedplate parts for PFAFF sewing machines 1181, 1181-D, 1183, and 1183-D, listing part numbers and descriptions.
• Page 29 (diagram): This page displays a diagram of bedplate parts for PFAFF 1181 and 1183 sewing machines, with part numbers and descriptions.
• Page 30 (diagram): This page displays a diagram of bedplate parts for PFAFF sewing machines 1181 and 1183, with part numbers and references indicated.
• Page 31 (diagram): This page displays a diagram of sewing machine parts, including part numbers and descriptions, for models PFAFF 1181, 1181-D, 1183, and 1183-D. It also includes references to other sections for further details.
• Page 32 (diagram): This page displays a diagram of sewing machine parts, including part numbers, descriptions, and quantities, for models PFAFF 1181 and 1183.
• Page 33 (diagram): This page displays a diagram of sewing machine parts, including part numbers, descriptions, and quantities, for models PFAFF 1181, 1181-D, 1183, and 1183-D.
• Page 34 (diagram): This page displays a diagram of the Edge trimmer (-731/01) for PFAFF 1181, 1181-D, 1183, and 1183-D sewing machines, with various part numbers and their corresponding components illustrated.
• Page 35 (diagram): This page displays a diagram of the edge trimmer assembly for PFAFF sewing machines 1181 and 1183, detailing various parts with their corresponding part numbers.
• Page 36 (diagram): This page displays a diagram of the edge trimmer assembly for PFAFF sewing machines 1181, 1181-D, 1183, and 1183-D, with part numbers and references to other pages for detailed information.
• Page 37 (diagram): This page displays a diagram of the thread trimmer (-900/24) for Pfaff 1181, 1181-D, 1183, and 1183-D sewing machines, listing various part numbers and their corresponding components.
• Page 38 (diagram): This page displays a diagram of the thread trimmer assembly for PFAFF 1181-D and 1183-D sewing machines, listing various part numbers and their corresponding components.
• Page 39 (diagram): This page displays a diagram of the thread trimmer assembly for PFAFF 1181 and 1183 sewing machines, listing various part numbers and their corresponding components.
• Page 40 (diagram): This page displays a diagram of the thread trimmer assembly for PFAFF 1181 and 1183 series sewing machines, listing various part numbers and their corresponding components.
• Page 41 (diagram): This page displays a diagram of the thread wiper assembly and related components for PFAFF sewing machines, including part numbers and quantities.
• Page 42 (diagram): This page displays a diagram of the automatic presser foot lifter for PFAFF 1181-900/24, 1181-D-900/24, 1183-900/24, and 1183-D-900/24 models, along with associated part numbers and descriptions.
• Page 43 (diagram): This page displays a diagram of the backtacking mechanism (-911/37) for Pfaff sewing machines, listing various part numbers and their corresponding descriptions.
• Page 44 (diagram): This page displays a diagram of the backtacking mechanism for PFAFF 1181 SRP-900/24 and PFAFF 1183 SRP-900/24 sewing machines, detailing various components and their part numbers.
• Page 45 (diagram): This page displays a diagram of the PFAFF 1181-731/01; 1181- D-731/01 and PFAFF 1183-731/01; 1183- D-731/01 vacuum waste disposal unit, with detailed part numbers and descriptions.
• Page 46 (diagram): This page displays a diagram of the bobbin thread supply monitor and its associated parts, including part numbers and descriptions, for PFAFF sewing machine models.
• Page 47 (diagram): This page displays a diagram of the Walzentransport-Einrichtung (-948/51) or Puller feed (-948/51) with various components labeled with part numbers and quantities.
• Page 48 (diagram): This page displays a diagram of the Walzentransport-Einrichtung (948/51) and related parts for PFAFF sewing machines, including part numbers and descriptions.
• Page 49 (diagram): This page displays a diagram of a cable harness for a PFAFF sewing machine, with various components labeled with reference numbers and part numbers, and cross-references to other pages for detailed information.
• Page 50 (diagram): This page contains a diagram of a push-button and related components, with part numbers and descriptions in multiple languages. It also includes references to other pages for connection and explanation.
• Page 51 (diagram): This page displays a diagram of the control panel and its associated components, including part numbers and descriptions for various parts like the control panel itself, cables, screws, and mounting hardware. It also lists applicable machine models.
• Page 52 (diagram): This page displays a diagram of the control panel and related components for PFAFF sewing machines, including part numbers and model applicability.
• Page 53 (diagram): This page displays a diagram of a built-in motor and its associated components, including part numbers and model information for Pfaff sewing machines.
• Page 54 (diagram): This page contains a diagram illustrating sewing head identification and start inhibitor components, with associated part numbers and descriptions.
• Page 55 (diagram): This page displays a diagram of a set-point generator and its associated parts, including part numbers and quantities, for PFAFF sewing machines.
• Page 57 (diagram): This page displays a diagram of the control box and related wiring for Pfaff sewing machines, listing part numbers and quantities for various components.
• Page 58 (diagram): This page displays a diagram of a control box and related components for PFAFF sewing machines, including part numbers and references to other pages for more details.
• Page 59 (diagram): This page displays a diagram of an air filter/lubricator unit and its associated parts, including part numbers and descriptions.
• Page 60 (diagram): This page displays a diagram of reel stands for PFAFF 1181 and 1183 series sewing machines, listing various part numbers and their corresponding components.
• Page 61 (diagram): This page displays adjustment gauges and parts for the table top, with part numbers and corresponding machine models for PFAFF 1181, 1181-D, 1183, and 1183-D.
• Page 62 (diagram): This page displays diagrams and part numbers for V-belts and knee lifter parts for PFAFF 1181, 1181-D, 1183, and 1183-D sewing machines.
• Page 63 (diagram): This page displays a diagram of a mounting kit for an external motor, listing part numbers such as 11-108 171-15, 12-305 114-15, 91-262 357-75/698, 91-262 409-15, 12-024 210-15, 11-130 176-15, and 91-262 408-05, applicable to PFAFF 1181 and PFAFF 1183 models.
• Page 64 (text): This page contains a table listing different types of oils, greases, and cleaning agents with their specifications and part numbers for various container sizes. It also includes model information for PFAFF 1181 and 1183 series machines.
• Page 65 (parts_list): This page contains a parts list for PFAFF 1181;1181-D and PFAFF 1183;1183-D machines, listing part numbers and their corresponding page numbers across multiple columns.
• Page 66 (parts_list): This page contains a parts list for PFAFF 1181/1183-D sewing machines, listing part numbers and their corresponding page numbers.
• Page 67 (parts_list): This page contains a parts list for PFAFF 1181;1181-D and PFAFF 1183;1183-D machines, listing part numbers and their corresponding page numbers.
• Page 68 (parts_list): This page contains a parts list for PFAFF 1181 and 1183 sewing machines, listing part numbers and their corresponding page numbers.
• Page 69 (parts_list): This page contains a parts list for PFAFF 1181;1181- D, PFAFF 1183;1183- D, with part numbers and corresponding page numbers. It is page 22-5 of the catalog.
• Page 70 (index): This page is an index of part numbers and their corresponding page numbers for PFAFF 1181, 1181-D, 1183, and 1183-D models. It lists part number 99-137 405-05 with pages 3-15 and 3-16.
• Page 71 (cover): This is the cover page for a Pfaff sewing machine parts catalog, featuring the brand name and model numbers 1181, 1183, 1181-D, and 1183-D, along with multilingual descriptions of subclasses.
• Page 72 (parts_list): This page lists parts for Pfaff 1181, 1181-D, 1181-SPR, and 1181-D-SRP sewing machines, detailing part numbers, descriptions, and stitch lengths for various components.
• Page 73 (parts_list): This page lists parts for PFAFF 1181-948/51 and PFAFF 1181- D-948/51 sewing machines, detailing part numbers, descriptions, and applicable models for various components.
• Page 74 (parts_list): This page lists gauge parts for PFAFF 1181-948/51 and PFAFF 1181- D-948/51 sewing machines, detailing part numbers, models, stitch lengths, and timing margins.
• Page 75 (parts_list): This page lists parts for PFAFF 1183; 1183-SRP and PFAFF 1183- D; 1183- D-SRP sewing machines, specifically for standard part sets for medium-weight materials, with part numbers and descriptions.
• Page 76 (parts_list): This page lists parts for PFAFF 1183 and PFAFF 1183-D sewing machines, including part numbers, descriptions, and quantities.
• Page 77 (parts_list): This page lists gauge parts for PFAFF 1183-948/51 and PFAFF 1183- D-948/51 sewing machines, with part numbers, descriptions, and quantities.
• Page 78 (parts_list): This page lists gauge parts for PFAFF 1183-948/51 and PFAFF 1183- D-948/51, with part numbers, descriptions, and specifications like stitch length and timing margin.
• Page 79 (unknown): This page contains a watermark and a website address at the bottom.
• Page 80 (cover): This is the cover page of the PFAFF parts catalog, featuring the brand name prominently displayed.

Page 1 — PFAFF 1181 1183

PFAFF 1181 1183 Teileliste Parts list Lista de piezas 零件表 1181-D 1183-D Diese Teileliste hat für Maschinen ab nachfolgender Seriennummer Gültigkeit: This parts list applies to machines from the following serial numbers onwards: Esta lista de piezas tiene validez para máquinas a partir del número de serie siguiente: 本零件表对从下列号起的机器有效: # 6001000 296-12-18 709 dtsch./engl./span./中文 07.04 jintex.in

Page 2

Alle Informationen und Abbildungen waren zum Zeitpunkt der Druckgebung auf dem neuesten Stand. Technische Änderungen vorbehalten! Der Nachdruck, die Vervielfältigung sowie die Übersetzung - auch auszug-weise - aus PF AFF-Teilelisten ist nur mit unserer vorherigen Zustimmung und mit der Quellen- angabe gestattet. At the time of printing, all information and illustrations contained in thisa document were up to date. Subject to alteration! The reprinting, copying or translation of PFAFF Parts lists whether in whole or in part, is only permitted with our previous permission and with written reference to the source. Todas las informaciones e ilustraciones de este manual estaban al día en el momento de entregarse para su impresión. ¡ Salvo modificaciones técnicas! La reimpresión, reproducción y traducción - aunque sólo sea parcial - de las listas de piezas PFAFF sólo está permitida con nuestro permiso previo e indicando la fuente. 所有信息和图片在付印时都是最新的。 保留技术更改的权力! 全部或部分翻印、复制以及翻译PFAFF-零件表 必须事先经由我们同意并且注明来源。 PFAFF Industrie Maschinen AG Postfach 3020 D-67653 Kaiserslautern Königstr. 154 D-67655 Kaiserslautern jintex.in

Page 3

Inhaltsverzeichnis Contents Contenido 目录 Seite Page Página 页 0 Wichtiger Hinweis Important note Observación importante 重要提示 0 - 1 1 Vorwort Foreword Notas preliminares 前言 1 - 1 2 Erläuterungen der Schlüsselzeichen Explanation of key markings Explicaciones de los signos clave 标记说明 2 - 1 3 Basismaschine Basic machine Máquina básicas 基础机器 3 - 1 3.01 Gehäuseteile Housing sections Piezas del cárter 机身零件 3 - 1 3.02 Kopfteile Needle head parts Piezas de la cabeza 机头零件 3 - 2 3.03 Armteile Arm parts Piezas del brazo 机臂零件 3 - 6 3.04 Grundplattenteile Bedplate parts Piezas del cárter 底板零件 3 - 12 4 SRP SRP SRP SRP 4 - 1 5 Kanten-Beschneideinrichtung (-731/01) Edge trimmer (-731/01) Recortador (-731/01) 切边器 (-731/01) 5 - 1 PFAFF jintex.in

Page 4

Inhaltsverzeichnis Contents Contenido 目录 Seite Page Página 页 6 Fadenabschneid-Einrichtung (-900/24) Thread trimmer (-900/24) Cortahilos (-900/24) 切线器 (-900/24) 6 - 1 7 Fadenabstreif-Einrichtung (-909/04) Thread wiper (-909/04) Retirahilos (-909/04) 拨线器 (-909/04) 7 - 1 8 Presserfuß-Automatik (-910/06) Automatic presser foot lifter (-910/06) Grupo acondicionador del aire comprimido (-910/06) 压脚自动提升器 (-910/06) 8 - 1 9 Verriegelungs-Einrichtung (-911/37) Backtacking mechanism (-911/37) Rematador (-911/37) 锁紧装置 (-911/37) 9 - 1 10 Absaugeinrichtung (-920/06) Vacuum waste disposal unit (-920/06) Dispositivo de aspiración (-920/06) 吹风装置 (-920/06) 10 - 1 11 Spulenfadenvorratswächter (-926/06) Bobbin thread supply monitor (-926/06) Detector del hilo de la canilla (-926/06) 底线余量监视器 (-926/06) 11 - 1 12 Walzentransport-Einrichtung (-948/51) Puller feed (-948/51) Puller (-948/51) 滚筒送料器 (-948/51) 12 - 1 13 Elektrische Ausrüstung Electrical equipment Equipo eléctrico 电设备 13 - 1 13.01 Kabelbaum zum Oberteil Cable tree to sewing head Mazo de cables para el cabezal 上部机器电缆束 13 - 1 13.02 Tastschalter Push-button Interruptor pulsador 按钮开关 13 - 2 jintex.in PFAFF

Page 5

Inhaltsverzeichnis Contents Contenido 目录 Seite Page Página 页 13.03 Bedienfeld Control panel Panel de mandos 操作板 13 - 3 13.04 Einbaumotor Built-in motor Motor incorporado 内装式电机 13 - 5 13.05 Oberteilerkennung und Einschaltssperre Sewing head identification and start inhibitor 13 - 6 13.06 Sollwertgeber Set-point generator Emisor del valor teóruco 给定位发生器 13 - 7 13.07 Motor-Hauptschalter Main switch Interruptor principal 电机主开关 13 - 8 13.08 Knietaster mit Leitung Knee switch with cable Interruptor de rodillera con cable 带电缆膝键 13 - 9 13.09 Steuerkasten Control box Caja de mandos 控制箱 14 14 - 1 Wartungseinheit Air filter / lubricator Grupo acondicionador del aire comprimido 保养单元 15 Garnrollenständer Reel stands Portacarretes 线轴支架 15 - 1 16 Einstellehren Adjustment gauges Calibres de ajuste 设置量规 16 - 1 PFAFF jintex.in

Page 6

Inhaltsverzeichnis Contents Contenido 目录 Seite Page Página 页 17 Teile zur Tischplatte Parts for table top Piezas para el tablero 用于台板的零件 16 - 1 18 Keilriemen V-belt Correa trapezoidal 三角皮带 18 - 1 19 Knielüfterteile Knee lifter parts Piezas del alzaprensatelas por rodillera 膝松器零件 18 - 1 20 Anbausatz für externen Motor Mounting kit for external motor Juego de piezas acoplables para motor externo 外部电机安装组件 20 - 1 21 Schmiermittel-Übersicht Overview of lubricants Tabla de lubricantes 润滑剂一览 21 - 1 22 Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号) 22 - 1 23 Unterklassen-Ausstattung Subclass parts Composición de las subclases 子机型-设备 23 - 2 23.01 Nähwerkzeuge (PFAFF 1181) Gauge parts (PFAFF 1181) Organos de costura (PFAFF 1181) 缝纫工具 23 - 2 23.02 Nähwerkzeuge (PFAFF 1183) Gauge parts (PFAFF 1183) Organos de costura (PFAFF 1183) 缝纫工具 23 - 5 jintex.in PFAFF

Page 7

Wichtiger Hinweis Important note Observación importante 重要提示 0 Achtung! Wir machen ausdrücklich darauf aufmerksam, daß Ersatz- und Zubehörteile, die nicht von uns geliefert werden, auch nicht von uns geprüft und freigegeben sind. Der Einbau und / oder die Verwendung solcher Produkte kann daher u. Umständen konstruktiv vorgegebene Eigenschaften Ihrer Maschine negativ verändern. Für Schäden, die durch die Verwendung von Nicht-Originalteilen entstehen, übernehmen wir keine Haftung! Caution! We warn you expressively that spare parts and accessories that are not supplied by us are not tested and released by us. Fitting or using these products may therefore have negative influences on features that depend on the machine design. We are not liable for any damage caused by the use of non-Pfaff parts! ¡Atención! Se hace observar que en el caso de piezas de recambio y accesorios que no hayan sido suministrados por nosotros, quiere decir que non han sido sometidas por nuestra parte a un control y que no se les ha dado el visto bueno. Por esta razón, el montaje y/o empleo de tales productos puede repercutir negativamente en las características previstas en su máquina. ¡Para los daños que eventualmente pudiesen presentarse al utilizar piezas no originales, no asumimos ninguna garantía! 注意! 我们必须明确指出,所有不是由我们供货的备件和附件都未经我们检查,也没有被我们 批准使用。装入和/或使用这些产品可能在一定的情况下会对机器的设计特性造成负面 改变。对于使用非原装件所造成的损失,我们不负任何责任! PFAFF 0-1 Jинtex.in

Page 9

Erläuterung der Schlüsselzeichen Explanation of key markings Explicaciones de los signos clave 标记说明 Unterklassenabhängig, Teilenummer siehe Unterklassen-Ausstattung. Subclass-dependent, for part number see subclass parts listing. Dependientes de la subclase, para el número de pieza véase "Dotación de subclases". 取决于子机型,零件号见子机型设备。 A Maschinen-Ausstattung für feine Materialien. Model A for sewing thin and light-weight materials. Tipo A para materiales ligeros. 用于薄料的机器设备。 B Maschinen-Ausstattung für mittlere Materialien. Model B for sewing thin and medium-weight materials. Tipo B para materiales semiligeros. 用于中厚料的机器设备。 C Maschinen-Ausstattung für mittelschwere Materialien. Model C for sewing medium-heavy materials. Tipo C para materiales semipesados. 用于中偏厚料的机器设备。 N Stichlänge 6,0 mm. Stitch lenght 6.0 mm. Largo de puntada 6,0 mm. 针距6.0 mm。 3/3 Selbstklebende Folie Self-adhesive foil Hoja autoadhesiva 自粘式薄膜 3/4 Selbstklebend Self-adhesive Autoadhesivo 自粘的 6 Nadeldicke und Spitzenform bei Bestellung angeben. Needle size and style of point to be stated on order. Grosor de aguja y forma de la punta, indíquese en los pedidos. 在订货时给出针厚和针尖型式。 27/5 Eingeklammerte Zahl = Länge in mm. Number in brackets = length in mm. Cifra entre paréntesis = largura en mm. 被括起的数字=长度,单位mm。 PFAFF 2-1 jintex.in

Page 10

2 Erläuterung der Schlüsselzeichen Explanation of key markings Explicaciones de los signos clave 标记说明 27/12 Eingeklammerte Zahl = Durchmesser x breite in mm. Number in brackets = diameter x width in mm. Cifra entre paréntesis = diámetro x anchura en mm. 被括起的数字=直径x宽度,单位mm。 28 Sonderausführung Special version Tipo especial 特殊款式 38/7 Kunststoffbeschichtet Plastic-coated Con revestimiento de plástico 塑料涂层的 40/3 Fetten mit 28-011 202-47; Bestellnummer siehe Seite 21 - 1. Grease with 28-011 202-47; for part number see page 21 - 1. Engrase con grasa 28-011 202-47; para el número de pedido véase la página 21 - 1. 上脂用 28-011 202-47; 订货号见 21 - 1页。 40/13 Fetten mit 28-011 202-05; Bestellnummer siehe Seite 21 - 1. Grease with 28-011 202-05; for part number see page 21 - 1. Graisser avec de la graisse 28-011 202-05; n° de commande, voir page 21 - 1. 上脂用 28-011 202-05; 订货号见 21 - 1页。 40/24 Ölen mit 28-011 201-05; Bestellnummer siehe Seite 21 - 1. Oil with 28-011 201-05; for part number see page 21 - 1. Lubrifique con grasa 28-011 201-05; para el número de pedido véase la página 21 - 1. 上油用 28-011 201-05; 订货号见 21 - 1页。 40/26 Füllen mit 28-011 201-05; Bestellnummer siehe Seite 21 - 1. Top up with 28-011 201-05; for part number see page 21 - 1. Rellene con 28-011 201-05; para el número de pedido véase la página 21 - 1. 注油用 28-011 201-05; 订货号见 21 - 1页。 40/27 Tränken mit 28-011 201-05; Bestellnummer siehe Seite 21 - 1. Grease with 28-011 201-05; for part number see page 21 - 1. Engrase con grasa 28-011 201-05; para el número de pedido véase la página 21 - 1. 浸油用 28-011 201-05; 订货号见 21 - 1 90/1 Für Wechselstrom For single-phase A.C. Para corriente alterna monofásica 适用于交流电 2-2 jintex.in PFAFF

Page 11 — Housing sections

Gehäuseteile Housing sections Piezas del cárter 机身零件 PFAFF 1181; 1181- D PFAFF 1183; 1183- D 3.01 Für -SRP; -731/01; -909/04; -948/51 siehe Seite 4-2; 5-1; 7-1 und 12-2 For -SRP; -731/01; -909/04; -948/51 see page 4-2; 5-1; 7-1 and 12-2 Para -SRP; -731/01; -909/04; -948/51 véase la página 4-2; 5-1; 7-1 y 12-2 适于 -SRP; -731/01; -909/04; -948/51 见 4-2; 5-1; 7-1 和 12-2页 91-262 959-71/699 11-130 224-25 (2x) 91-262 162-75/698 11-130 257-25 (2x) 11-180 283-25 (9x) 91-162 582-75/695 11-108 222-25 91-262 329-75/895 91-162 578-71/698 11-225 172-25 91-167 590-15 (2x) 91-262 985-25 11-130 224-25 (3x) 11-130 170-25 91-264 233-15 11-130 251-15 91-262 761-71/895 91-262 326-15 (2x) 13-030 341-05 (2x) 12-618 170-45 (4x) 11-130 185-15 (2x) 91-262 536-15 91-700 335-25 11-130 173-15 95-774 327-91 11-130 293-15 (2x) 91-700 335-25 99-137 247-45 (4x) 91-262 183-75/895 9477 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 3-1

Page 12 — Kopfteile Needle head parts Piezas de la cabeza 机头零件

Kopfteile Needle head parts Piezas de la cabeza 机头零件 3.02 PFAFF 1181;1181- D PFAFF 1183;1183- D Für -909/04; -948/51 siehe Seite 7-1 und 12-1 For -909/04; -948/51 see page 7-1 and 12-1 Para -909/04; -948/51 véase la página 7-1 y 12-1 适于-909/04; -948/51 见 7-1 和 12-1页 11-341 904-15 11-225 232-15 91-161 334-25 91-069 079-72/895 11-341 277-15 11-173 168-25 (2x) 91-262 964-91 A B 91-262 941-91 C 13-064 247-05 91-171 068-05 91-162 984-05 91-069 075-11 11-330 220-15 (2x) 91-069 105-25 91-171 050-05 91-069 322-01 11-132 172-15 12-624 210-45 91-262 457-12 91-069 568-05 Für -SRP; -900/24 siehe Seite 4-1 und 6-1 For -SRP; -900/24 see page 4-1 and 6-1 Para -SRP; -900/24 véase la página 4-1 y 6-1 适于-SRP; -900/24 见 4-1 和 6-1页 11-132 223-15 91-100 117-15 40/27 91-069 562-05 91-069 579-05 12-640 130-55 (2x) 91-162 694-05 91-069 434-91 Für -SRP siehe Seite 4-1 For -SRP see page 4-1 Para -SRP véase la página 4-1 适于-SRP 见 4-1页 Für -8/44; -948/51 siehe Seite 12-2 und 23-6 For -8/44; -948/51 see page 12-2 and 23-6 Para -8/44; -948/51 véase la página 12-2 y 23-6 适于-8/44; -948/51 见 12-2 和 23-6页 91-162 690-92 11-108 174-25 3-2 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 JINTEX.IN PFAFF

Page 13 — Kopfteile Needle head parts Piezas de la cabeza 机头零件

Kopfteile Needle head parts Piezas de la cabeza 机头零件 PFAFF 1181;1181- D PFAFF 1183;1183- D 3.02 91-262 786-91 N 91-262 787-91 12-360 064-05 (2x) 91-262 354-05 (2x) 40/3 12-610 210-45 91-262 692-05 91-262 788-91 11-225 223-15 40/3 siehe Seite 3-6 see page 3-6 véase la página 3-6 见3-6页 siehe Seite 3-4 und 3-5 see page 3-4 and 3-5 véase la página 3-4 y 3-5 见3-4和3-5页 Für -731/01 siehe Seite 5-3 For -731/01 see page 5-3 Para -731/01 véase la página 5-3 适于-731/01 见5-3页 System 134 6 Systéme 134 6 Sistema 134 6 系统 134 6 91-262 691-91 91-262 751-91 N -11-330 220-15 91-262 821-91 -11-330 085-15 91-262 304-45 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 PFAFF jintex.in 3-3

Page 14 — 3.02 Needle head parts

Kopf teile Needle head parts Piezas de la cabeza 机头零件 3.02 PFAFF 1181;1181- D 11-330 955-15 91-262 836-01 91-262 854-91 91-262 422-05 40/27 13-250 088-25 91-069 709-12 26-536 301-09 (80) 27/5 40/27 11-317 971-15 (2x) 40/3 13-250 088-25 26-536 301-09 (80) 27/5 40/27 91-262 551-91 (PFAFF 1181-D) siehe Seite 3-8 see page 3-8 véase la página 3-8 见 3-8 页 11-341 901-15 99-133 220-01 40/3 91-169 457-12 11-341 277-15 91-262 336-91 (PFAFF 1181) 91-262 836-01 11-330 955-15 Anschluß siehe Seite 3-19 For connection see page 3-19 Para la conexión, véase la pág. 3-19 接口见 3-19 页 25-161 801-52 (30) 27/5 25-161 801-49 (770) 27/5 13-250 088-25 40/3 91-069 709-12 11-317 971-15 (2x) 26-536 301-09 (80) 27/5 40/27 13-250 088-25 26-536 301-09 (80) 27/5 40/27 91-262 837-91 3-4 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 15 — Kopfteile Needle head parts Piezas de la cabeza 机头零件

Kopfteile Needle head parts Piezas de la cabeza 机头零件 PFAFF 1183; 1183- D 3.02 Anschluß siehe Seite 3-19 For connection see page 3-19 Para la conexión, véase la pág. 3-19 接口见 3-19 页 25-161 801-52 (30) 27/5 25-161 801-49 (770) 27/5 13-250 097-25 26-536 301-09 (1030) 27/5 40/27 91-262 320-91 (PFAFF 1183) siehe Seite 3-3 see page 3-3 véase la página 3-3 见 3-3 页 91-262 421-91 (PFAFF 1183-D) 91-069 056-05 40/27 13-250 097-25 26-536 301-09 (80) 27/5 40/27 12-305 114-15 11-130 176-15 11-330 220-15 91-262 819-05 11-341 277-15 91-262 422-05 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 3-5

Page 16 — Armteile

Armteile Arm parts Piezas del brazo 机臂零件 3.03 PFAFF 1181;1181- D PFAFF 1183;1183- D 91-262 689-91 91-262 688-91 91-100 400-15 (2x) 13-052 085-55 91-262 690-01 siehe Seite 3-3 see page 3-3 véase la página 3-3 见 3-3 页 14-026 902-01 91-262 544-91 11-330 964-15 (2x) 91-118 570-92 14-016 151-91 11-330 277-15 (2x) 11-210 265-15 91-168 480-15 11-335 280-15 14-018 624-91 11-330 280-15 91-262 161-72/698 11-335 280-15 11-330 280-15 91-262 195-92 91-262 196-05 3-6 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 17

Armteile Arm parts Piezas del brazo 机臂零件 PFAFF 1181; 1181- D PFAFF 1183; 1183- D 3.03 91-100 331-15 11-170 281-15 siehe Seite 8-1 see page 8-1 véase la página 8-1 见 8-1 页 91-265 198-15 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 91-262 179-05 12-610 190-45 91-264 340-11 12-640 150-45 91-171 811-15 91-264 339-15 91-169 556-05 12-640 150-55 siehe Seite 3-2 see page 3-2 véase la página 3-2 见 3-2 页 91-262 174-11 siehe Seite 3-20 see page 3-20 véase la página 3-20 见 3-20 页 siehe Kapitel 2 Erläuterung der Schlüsselzeichen siehe Kapitel 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 Jinte 3-7

Page 18 — Armteile

Armteile Arm parts Piezas del brazo 机臂零件 3.03 PFAFF 1181;1181- D 12-360 143-05 (2x) 91-171 441-01 siehe Seite 3-9 see page 3-9 véase la página 3-9 见 3-9 页 40/24 12-624 280-45 91-262 347-05 11-330 277-15 (2x) 91-262 838-91 91-262 345-12 11-330 166-15 13-052 085-55 91-262 554-92 11-330 952-15 91-169 556-05 (5x) 40/3 12-610 190-45 (3x) 91-262 839-91 11-330 224-15 91-262 346-12 11-330 166-15 91-262 344-91 3-8 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 19 — 3.03

Armteile Arm parts Piezas del brazo 机臂零件 PFAFF 1181;1181- D 3.03 siehe Seite 3-8 see page 3-8 véase la página 3-8 见 3-8 页 12-335 171-15 12-360 054-05 (2x) 12-610 200-45 (2x) 11-336 280-15 40/3 12-360 054-05 12-005 175-15 (2x) 40/3 11-130 287-15 91-264 293-91 siehe Seite 3-10 see page 3-10 véase la página 3-10 见 3-10 页 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 3 - 9

Page 20

Armteile Arm parts Piezas del brazo 机臂零件 3.03 PFAFF 1181;1181- D PFAFF 1183;1183- D 11-320 171-15 PFAFF 1183-D PFAFF 1183 12-710 901-22 91-262 813-91 12-360 063-05 40/24 91-262 218-05 siehe Seite 3-12 see page 3-12 véase la página 3-12 见 3-12 页 11-178 223-25 siehe Seite 3-11 see page 3-11 véase la página 3-11 见 3-11 页 91-264 301-91 91-262 938-15 11-130 227-15 11-330 277-15 (2x) 12-640 170-55 Anschluß siehe Seite 3-18 For connection see page 3-18 Para la conexión véase la página 3-18 接口见 3-18 页 40/1 91-264 355-91 -12-640 150-55 -91-264 304-05 11-130 287-15 -12-005 175-15 (2x) 40/3 -91-264 306-12 12-360 054-05 (2x) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 3-10 jintex.in PFAFF

Page 21 — Armteile

Armteile Arm parts Piezas del brazo 机臂零件 PFAFF 1181; 1181- D PFAFF 1183; 1183- D 3.03 40/24 13-068 391-05 99-135 161-85 11-335 280-15 11-330 277-15 Für -911/37 siehe Seite 9-1 und 9-2 For -911/37 see page 9-1 and 9-2 Para -911/37 véase la página 9-1 y 9-2 适于 -911/37 见 9-1 和 9-2页 12-618 210-45 91-262 274-05 12-360 083-05 91-262 232-11 12-360 083-05 91-262 231-72/893 siehe Seite 3-10 see page 3-10 véase la página 3-10 见 3-10页 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 3 - 11

Page 22 — Armteile

Armteile Arm parts Piezas del brazo 3.03 机臂零件 PFAFF 1181;1181- D PFAFF 1183;1183- D 11-130 224-15 12-360 063-05 91-262 552-12 40/24 91-262 197-05 11-330 952-15 91-262 355-12 11-330 277-15 (2x) 91-262 410-92 12-640 200-55 91-262 578-71/698 siehe Seite 3-10 see page 3-10 véase la página 3-10 见3-10页 91-262 201-05 13-033 208-05 91-262 202-15 91-262 203-05 91-105 482-05 91-262 200-91 91-262 577-75/698 12-341 090-25 91-100 270-25 3-12 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 JIN텍.in PFAFF

Page 23

Armteile Arm parts Piezas del brazo 机臂零件 PFAFF 1181; 1181- D PFAFF 1183; 1183- D 3.03 91-056 578-91 91-166 452-21 91-056 193-25 91-069 585-25 91-174 879-05 12-024 191-25 91-056 192-25 12-024 191-25 11-330 175-15 95-774 466-91 91-009 035-25 11-330 952-15 40/13 99-137 151-45 91-266 397-01 91-264 358-05 91-264 357-05 14-602 901-01 (2x) 91-118 683-05 91-171 049-05 12-640 130-55 95-774 465-25 12-618 190-45 91-100 281-25 91-171 042-05 95-774 467-05 95-774 464-25 91-700 996-15 11-210 168-25 91-174 783-05 11-250 084-25 Für -900/24 siehe Seite 6-1 For -900/24 see page 6-1 Para -900/24 véase la página 6-1 适于-900/24 见 6-1 页 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 PFAFF 3-13 jintex.in

Page 24

3.04 Grundplatten teile Bedplate parts Piezas del cárter 底板零件 PFAFF 1181; 1181- D PFAFF 1183; 1183- D 91-264 154-25 (2x) 91-262 686-91 (PFAFF 1181-D; 1181) 91-262 804-91 (PFAFF 1183-D; 1183) 91-262 687-25 91-262 805-25 91-004 181-05 91-000 621-15 (2x) 91-100 076-15 (2x) 91-701 179-15 (2x) 91-262 825-91 A B 91-264 258-91 C 91-069 554-12 11-130 176-15 11-330 962-15 Anschluß siehe Seite 3-17 For connection see page 3-17 Para la conexión, véase la pág. 3-17 接口见 3-17 页 91-118 711-05 11-330 952-15 (2x) 91-262 300-91 91-118 711-05 91-169 556-05 91-262 824-96 A B 91-264 254-16 C 11-330 952-15 91-262 301-12 12-610 190-45 11-130 284-15 91-118 711-05 91-262 277-05 40/3 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 接口见第2章标记说明 3-14 PFAFF jintex.in

Page 25

Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1181- D PFAFF 1183- D 3.04 91-264 300-91 91-262 377-91 99-137 192-05 99-137 193-05 99-137 194-05 99-137 191-05 91-264 310-91 99-137 187-15 (2x) 91-264 299-91 99-137 188-15 99-137 405-05 (4x) 91-262 437-05 -11-330 217-15 -91-262 187-15 -13-063 193-05 -11-108 222-15 (2x) -91-262 214-05 91-262 331-91 Für -900/24 siehe Seite 6-2 For -900/24 see page 6-2 Para -900/24 véase la página 6-2 适于 -900/24 见 6-2 页 Anschluß siehe Seite 3-17 For connection see page 3-17 Para la conexión, véase la pág. 3-17 接口见 3-17 页 11-330 952-15 (2x) 40/27 91-262 842-92 14-016 080-01 (2x) 12-660 390-45 (2x) 91-162 597-05 12-610 230-45 91-262 360-05 91-262 986-91 Für -900/24 siehe Seite 6-2 For -900/24 see page 6-2 Para -900/24 véase la página 6-2 适于 -900/24 见 6-2 页 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 3 - 15

Page 26 — 3.04

Grundplatten teile Bedplate parts Piezas del cárter 3.04 底板零件 PFAFF 1181 PFAFF 1183 91-262 250-91 91-262 377-91 91-262 437-05 99-137 192-05 99-137 191-05 99-137 193-05 99-137 194-05 91-262 376-91 99-137 190-05 (3x) 99-137 187-15 (2x) 99-137 188-15 99-137 405-05 (4x) 99-137 186-05 -11-330 217-15 91-262 187-15 13-063 193-05 11-108 222-15 (2x) 91-262 214-05 91-262 331-91 Für -900/24 siehe Seite 6-3 For -900/24 see page 6-3 Para -900/24 véase la página 6-3 适于 -900/24 见 6-3 页 91-262 237-91 Anschluß siehe Seite 3-19 For connection see page 3-19 Para la conexión, véase la pág. 3-19 接口见 3-19页 91-262 986-91 11-330 952-15 (2x) 40/27 95-669 358-05 26-536 301-09 (590) 27/5 40/27 91-262 842-92 25-161 801-52 (120) 27/5 14-016 080-01 (2x) 12-660 390-45 (2x) 12-349 901-05 91-162 597-05 12-610 230-45 91-268 076-15 91-262 360-05 91-262 987-91 Für -900/24 siehe Seite 6-3 For -900/24 see page 6-3 Para -900/24 véase la página 6-3 适于 -900/24 见 6-3 页 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 3-16 JIN텍.in PFAFF

Page 27

Grundplatten teile Bedplate parts Piezas del cárter 底板零件 PFAFF 1181;1181- D PFAFF 1183;1183- D 3.04 siehe Seite 3-6 see page 3-6 véase la página 3-6 见 3-6 页 Anschluß siehe Seite 13-5 und 20-1 For connection see page 13-5 and 20-1 Para la conexión, véase la pág. 13-5 y 20-1 接口见 13-5 和 20-1 页 91-262 566-92 91-262 566-05 11-330 968-15 11-335 280-15 14-016 171-91 91-262 061-05 11-330 952-15 (2x) 95-774 325-02 12-610 250-45 siehe Seite 3-14 see page 3-14 véase la página 3-14 见 3-14 页 siehe Seite 6-4 see page 6-4 véase la página 6-4 见 6-4 页 Anschluß siehe Seite 3-18 For connection see page 3-18 Para la conexión, véase la pág. 3-18 接口见 3-18 页 95-774 508-91 11-330 964-15 (2x) 11-341 902-15 (2x) 11-130 224-15 60/3 91-262 844-92 12-610 210-45 12-360 064-05 60/3 14-016 101-91 11-130 224-15 12-610 210-45 (2x) 12-360 064-05 (2x) 16-409 983-05 siehe Seite 3-15 und 3-16 see page 3-15 and 3-16 véase la página 3-15 y 3-16 见 3-15 和 3-16 页 Anschluß siehe Seite 3-18 For connection see page 3-18 Para la conexión, véase la pág. 3-18 接口见 3-18 页 91-262 843-01 12-610 210-45 12-360 061-05 14-012 916-01 (2x) 91-262 846-05 91-262 845-91 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see Chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 3-17 jintex.in

Page 28 — 3.04 Grundplattenteile Bedplate parts Piezas del cárter 底板零件

3.04 Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1181;1181- D PFAFF 1183;1183- D 91-172 676-05 12-624 310-45 91-264 259-04/001 11-330 277-15 40/27 40/27 91-171 409-12 91-175 203-05 91-700 785-15 (2x) siehe Seite 3-10 see page 3-10 véase la página 3-10 见 3-10 页 91-168 347-05 (2x) 12-610 280-45 40/3 40/3 siehe Seite 3-17 see page 3-17 véase la página 3-17 见 3-17 页 91-264 255-91 3-18 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 29 — 3.04

Grundplattenteile Bedplate parts Piezas del cárter 底板零件 PFAFF 1181 PFAFF 1183 3.04 siehe Seite 3-4 und 3-5 see page 3-4 and 3-5 véase la página 3-4 y 3-5 见3-4 和 3-5页 siehe Seite 3-16 see page 3-16 véase la página 3-16 见3-16页 40/26 -91-262 228-01 -11-108 177-15 (2x) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 3-19

Page 30 — 3.04

Grundplattenteile Bedplate parts Piezas del cárter 底板零件 3.04 PFAFF 1181;1181- D PFAFF 1183;1183- D siehe Seite 3-7 see page 3-7 véase la página 3-7 见 3-7 页 91-262 680-91 91-262 573-05 91-262 465-15 11-330 232-15 (2x) 12-024 171-15 (2x) 11-130 287-15 (2x) 11-130 224-15 -12-305 264-15 -12-610 230-45 91-262 677-12 11-330 952-15 12-710 904-12 91-262 164-12 Anschluß siehe Seite 18-1 For connection see page 18-1 Para la conexión, véase la pág. 18-1 接口见 18-1 页 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 3-20 JINTEX.IN PFAFF

Page 31 — 4

SRP SRP SRP SRP PFAFF 1181;1181- D PFAFF 1183;1183- D 4 11-130 224-15 11-225 232-15 12-624 200-45 91-262 962-91 91-262 958-15 91-262 882-15 11-130 086-15 (2x) -71-170 002-20 91-262 792-05 12-005 154-15 (3x) Y 8 91-100 117-15 91-069 579-05 12-640 130-55 (2x) Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 91-262 790-15 91-262 905-91 91-262 791-05 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen (die sonstigen Teile wie in Register 3.01 bis 3.04) see chapter 2 Explanation of key markings (for all other parts see Sections 3.01 to 3.04) véase el Cap. 2 Explicaciones de los signos clave (las demás piezas como en los registros 3.01 al 3.04) 见第2章标记说明 (其它零件与3.01至3.04章中的相同) 4-1 jintex.in

Page 32

SRP SRP 4 SRP PFAFF 1181;1181- D SRP PFAFF 1183;1183- D 11-130 305-25 (2x) 71-370 001-31 11-130 167-15 91-262 929-15 12-640 130-55 (2x) 12-024 191-15 91-262 930-05 91-262 931-05 (2x) 99-137 341-01 91-264 186-91 12-640 130-55 91-262 931-05 99-137 341-01 11-330 955-15 91-262 926-11 12-360 043-05 (3x) 12-610 190-45 40/3 11-225 220-15 (3x) 91-118 711-05 91-264 769-92 91-264 187-91 11-132 223-15 11-130 203-15 4-2 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 JIN텍.in PFAFF

Page 33

SRP SRP SRP SRP PFAFF 1181;1181- D PFAFF 1183;1183- D 4 91-264 189-71/896 Anschluß siehe Seite 13-10 For connection see page 13-10 Para la conexión, véase la pág. 13-10 接口见 13-10 页 X8 91-262 908-05 3/3 Anschluß siehe Seite 13-8 For connection see page 13-8 Para la conexión, véase la pág. 13-8 接口见 13-8 页 91-264 156-05 91-262 893-91 12-360 063-05 (2x) 91-262 900-05 (2x) 11-130 233-15 (4x) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) 4-3 jintex.in

Page 34

5 Kanten-Beschneideinrichtung (-731/01) Edge trimmer (-731/01) Recortador (-731/01) 切边器 (-731/01) PFAFF 1181; 1181- D PFAFF 1183; 1183- D 91-264 144-75/895 91-069 490-11 12-640 090-55 91-001 824-05 91-264 133-75/895 11-330 220-15 (3x) 91-069 496-05 11-130 233-15 (3x) 91-069 493-11 12-640 170-55 (2x) 91-264 136-05 91-169 475-15 12-024 191-15 11-180 283-25 (4x) 12-640 200-55 11-330 952-15 siehe Seite 5-3 see page 5-3 véase la pagina 5-3 见 5-3 页 11-130 176-15 (2x) 91-069 577-91 12-024 191-15 91-264 213-12 11-330 955-15 (2x) 91-069 632-05 91-069 484-05 91-069 483-05 91-069 630-91 11-130 224-15 11-174 176-15 (2x) 91-264 146-05 12-005 195-15 91-264 214-05 91-069 632-05 91-118 711-05 91-069 599-15 91-264 212-91 91-069 600-15 11-130 173-15 (2x) 91-069 598-11 91-069 601-15 91-264 140-15 11-108 135-15 (3x) 5-1 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 35 — Kanten-Beschneideeinrichtung (-731/01)

Kanten-Beschneideeinrichtung (-731/01) Edge trimmer (-731/01) Recortador (-731/01) 切边器 (-731/01) PFAFF 1181;1181- D PFAFF 1183;1183- D 5 91-264 147-71/895 91-701 346-15 91-069 501-15 91-106 033-15 (2x) 11-178 172-15 91-701 391-15 11-130 227-15 12-610 200-45 91-069 486-05 91-069 489-12 91-107 265-05 91-069 789-15 11-174 176-15 (2x) 11-108 096-15 91-264 134-91 91-169 474-05 11-330 217-15 (2x) 91-264 139-72/895 siehe Seite 5-1 see page 5-1 véase la página 5-1 见 5-1页 40/27 91-069 371-92 11-130 173-15 (2x) PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04中的相同) 5-2 jintex.in

Page 36 — Edge trimmer (-731/01)

Kanten-Beschneideinrichtung (-731/01) PFAFF 1181; 1181- D Edge trimmer (-731/01) PFAFF 1183; 1183- D Recortador (-731/01) 切边器 (-731/01) 11-330 277-15 (2x) 91-264 141-91 siehe Seite 5-1 see page 5-1 véase la página 5-1 见 5-1 页 siehe Seite 3-6 see page 3-6 véase la página 3-6 见 3-6 页 siehe Seite 3-4 und 3-5 see page 3-4 and 3-5 véase la página 3-4 y 3-5 见 3-4 和 3-5 页 91-262 565-92 11-330 958-15 System 134 kk 6 Système 134 kk 6 Sistema 134 kk 6 系统 134 kk 6 91-700 335-25 91-264 132-75/895 5-3 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 37 — Fadenabschneid-Einrichtung (-900/24)

Fadenabschneid-Einrichtung (-900/24) Thread trimmer (-900/24) Cortahilos (-900/24) 切线器 (-900/24) PFAFF 1181;1181- D PFAFF 1183;1183- D 6 11-130 224-15 11-330 175-15 11-225 232-15 Für -SRP siehe Seite 4-1 For -SRP see page 4-1 Para -SRP véase la página 4-1 适于 -SRP 见 4-1 页 91-262 678-91 91-056 197-91 91-262 950-15 12-005 154-15 (3x) 91-056 198-21 11-130 086-15 (2x) 91-056 193-25 91-056 760-05 71-170 002-20 91-056 192-25 91-175 557-11 91-174 851-05 12-624 200-45 91-262 569-91 Für -SRP siehe Seite 4-1 For -SRP see page 4-1 Para -SRP véase la página 4-1 适于 -SRP 见 4-1 页 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04中的相同) (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04中的相同) see Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 6-1 JIN텍.in PFAFF

Page 38 — 6 Fadenabschneid-Einrichtung (-900/24)

Fadenabschneid-Einrichtung (-900/24) Thread trimmer (-900/24) Cortahilos (-900/24) 切线器 (-900/24) 6 PFAFF 1181- D PFAFF 1183- D siehe Seite 3-15 see page 3-15 véase la página 3-15 见 3-15页 91-262 989-91 11-335 085-15 (2x) 91-262 189-91 91-262 514-05 40/27 91-165 685-05 91-262 185-05 91-262 208-05 13-033 190-05 11-108 084-15 (2x) 91-262 188-15 91-262 416-91 siehe Seite 6-4 see page 6-4 véase la página 6-4 见 6-4页 12-610 230-45 91-262 360-05 14-016 080-01 (2x) 6-2 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) 91-262 225-91 11-108 087-15 91-262 235-15 91-264 338-15 -91-262 187-15 13-063 193-05 -91-262 214-05 -11-108 222-15 (2x) Anschluß siehe Seite 3-17 For connection see page 3-17 Para la conexión, véase la pág. 3-17 接口见 3-17页 91-262 986-91 11-330 952-15 (2x) 91-262 842-92 12-660 390-45 (2x) 91-162 597-05 91-264 240-05 11-108 084-15 (2x) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 39

Fadenabschneid-Einrichtung (-900/24) Thread trimmer (-900/24) Cortahilos (-900/24) 切线器 (-900/24) PFAFF 1181 PFAFF 1183 6 siehe Seite 3-16 see page 3-16 véase la página 3-16 见 3-16页 26-536 301-09 (590) [27/5] [40/27] Anschluß siehe Seite 3-19 For connection see page 3-19 Para la conexión, véase la pág. 3-19 接口见 3-19页 25-161 801-49 (90) [27/5] 91-265 065-05 11-335 085-15 (2x) 91-262 189-91 91-262 185-05 91-262 208-05 91-171 785-05 91-262 188-15 95-669 358-05 12-349 901-05 siehe Seite 6-4 see page 6-4 véase la página 6-4 见 6-4页 91-262 360-05 91-268 076-15 12-610 230-45 91-165 685-05 13-033 190-05 11-108 084-15 (2x) 91-262 597-05 11-330 952-15 (2x) 91-262 986-91 91-262 842-92 14-016 080-01 (2x) 12-660 390-45 (2x) 91-262 988-91 11-108 084-15 (2x) 91-264 240-05 91-262 225-91 11-108 087-15 91-262 235-15 91-264 338-15 91-262 187-15 13-063 193-05 91-262 214-05 11-108 222-15 (2x) Anschluß siehe Seite 3-17 For connection see page 3-17 Para la conexión, véase la pág. 3-17 接口见 3-17页 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for other parts see in Register 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) see Kapitel 2 Erläuterung der Schlüsselzeichen see Chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章 符号说明 6-3 JIN텍.IN

Page 40 — Fadenabschneid-Einrichtung (-900/24)

Fadenabschneid-Einrichtung (-900/24) Thread trimmer (-900/24) Cortahilos (-900/24) 切线器 (-900/24) 6 PFAFF 1181; 1181- D PFAFF 1183; 1183- D 95-774 310-91 11-130 176-15 (2x) 12-305 114-15 (2x) 12-710 190-02 95-774 311-01 12-360 043-05 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 91-020 324-05 Y 2 71-170 002-24 Anschluß siehe Seite 3-17 For connection see page 3-17 Para la conexión, véase la pág. 3-17 接口见 3-17 页 14-012 525-01 12-360 033-05 11-330 952-15 (2x) 95-774 314-01 95-774 317-05 12-640 150-55 95-774 318-01 11-130 173-15 95-774 324-11 Anschluß siehe Seite 6-2 und 6-3 For connection see page 6-2 and 6-3 Para la conexión véase la página 6-2 y 6-3 接口见 6-2 和 6-3 页 12-499 190-45 11-130 287-15 6-4 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与 3.01 至 3.04 章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 41

Fadenabstreif-Einrichtung (-909/04) Thread wiper (-909/04) Retirafilos (-909/04) 拨线器 (-909/04) PFAFF 1181-900/24; 1181- D-900/24 PFAFF 1183-900/24; 1183- D-900/24 7 71-170 002-16 91-262 440-71/895 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 91-173 967-15 (4x) Y 91-262 513-05 11-130 167-15 12-005 195-15 91-130 865-15 95-600 649-05 12-640 150-55 (2x) Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 71-110 003-35 91-021 124-15 91-173 968-15 12-005 154-15 (3x) 91-175 729-15 11-210 081-15 (2x) 91-175 354-15 91-174 223-05 11-130 101-15 91-175 806-91 91-262 442-75/895 11-341 904-15 91-175 265-12 siehe Seite 3-2 see page 3-2 véase la página 3-2 见3-2页 91-088 883-11 11-130 233-25 (2x) 12-499 170-45 (2x) 12-315 140-25 (2x) 11-210 178-15 (4x) 12-360 023-05 (3x) 11-108 177-15 (2x) 91-262 461-15 (2x) 11-108 180-15 91-175 732-15 91-088 881-11 91-262 441-75/895 91-175 265-12 siehe Seite 3-2 see page 3-2 véase la página 3-2 见3-2页 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件如3.01至3.04) PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see Chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章 标记说明 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件如3.01至3.04) jintex.in 7-1

Page 42 — Presserfuß-Automatik (-910/06)

Presserfuß-Automatik (-910/06) Automatic presser foot lifter (-910/06) Alzaprensátelas (-910/06) 压脚自动提升器 (-910/06) PFAFF 1181-900/24; 1181- D-900/24 PFAFF 1183-900/24; 1183- D-900/24 8 11-330 277-15 91-262 446-15 11-039 378-15 12-005 215-15 71-170 002-14 91-262 447-05 Y 4 siehe Seite 3-7 see page 3-7 véase la página 3-7 见 3-7 页 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 8 - 1 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 43

Verriegelungs-Einrichtung (-911/37) Backtacking mechanism (-911/37) Rematador (-911/37) 锁紧装置 (-911/37) PFAFF 1181-900/24;1181- D-900/24 PFAFF 1183-900/24;1183- D-900/24 9 siehe Seite 13-2 see page 13-2 véase la página 13-2 见 13-2 页 91-262 273-05 siehe Seite 3-11 see page 3-11 véase la página 3-11 见 3-11 页 91-262 372-92 11-130 293-15 12-618 210-45 12-005 215-15 91-262 679-91 91-262 579-15 91-262 573-05 11-130 176-15 (4x) 91-262 677-12 11-330 952-15 12-710 904-12 11-130 224-15 71-170-002-21 Y 5 91-262 465-15 11-330 232-15 (2x) 12-024 171-15 (2x) 12-305 264-15 12-610 230-45 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 91-262 164-12 11-130 287-15 (3x) Anschluß siehe Seite 18-1 For connection see page 18-1 Para la conexión, véase la pág. 18-1 接口见 18-1 页 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see Chapter 2 Explanations of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04中的相同) 9-1 PFAFF jintex.in

Page 44 — Verriegelungs-Einrichtung (-911/37) Backtacking mechanism (-911/37) Rematador (-911/37) PFAFF 1181 SRP-900/24;1181- D- SRP-900/24 锁紧装置 (-911/37) PFAFF 1183 SRP-900/24;1183- D- SRP-900/24

Verriegelungs-Einrichtung (-911/37) Backtacking mechanism (-911/37) Rematador (-911/37) PFAFF 1181 SRP-900/24;1181- D- SRP-900/24 锁紧装置 (-911/37) PFAFF 1183 SRP-900/24;1183- D- SRP-900/24 9 40/27 siehe Seite 13-2 see page 13-2 véase la página 13-2 见 13-2 页 91-262 273-05 siehe Seite 3-11 see page 3-11 véase la página 3-11 见 3-11 页 91-262 372-92 11-130 293-15 91-262 880-91 12-618 210-45 12-005 215-15 11-130 176-15 (4x) 91-262 465-15 91-262 579-15 11-130 287-15 (3x) 71-170-002-21 Y 5 Anschluss siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 9-2 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 45 — PFAFF 1181-731/01;1181- D-731/01 Vacuum waste disposal unit (-920/06) Dispositivo de aspiración (-920/06) 吹风装置 (-920/06) PFAFF 1183-731/01;1183- D-731/01

Absaugeinrichtung (-920/06) PFAFF 1181-731/01;1181- D-731/01 Vacuum waste disposal unit (-920/06) Dispositivo de aspiración (-920/06) 吹风装置 (-920/06) PFAFF 1183-731/01;1183- D-731/01 10 91-264 215-05 11-130 359-25 (2x) 11-130 170-25 (2x) Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 17-018 101-91 A Y1S4 11-130 293-25 (2x) 12-305 174-25 (2x) 91-264 207-71/895 siehe Seite 3-1 see page 3-1 véase la página 3-1 见 3-1 页 11-130 095-15 (2x) 11-108 021-15 (2x) 91-264 198-15 siehe Seite 5-1 see page 5-1 véase la página 5-1 见 5-1 页 12-305 064-25 (2x) A 25-308 820-40 96 -95-784 337-91 99-137 355-91 18-378 001-91 99-134 369-91 15-032 001-45 (2x) 99-134 452-91 Zur Wartungseinheit For conditioning unit Para las requiere grupo acondicionador del aire 用于保养单元 Pfaff siehe Kapitel 2 Erläuterung der Schlüsselzeichen (die sonstigen Teile wie in Register 3.01 bis 3.04) see Chapter 2 Explanation of key markings (for all other parts see Sections 3.01 to 3.04) véase el Cap. 2 Explicaciones de los signos clave (las demás piezas como en los registros 3.01 al 3.04) 见第2章标记说明 (其它零件与3.01至3.04的相同) 10-1 jintex.in

Page 46 — SpulenFadenvorratswächter (-926/06)

SpulenFadenvorratswächter (-926/06) PFAFF 1181-SRP; 1181-948/51 Bobbin thread supply monitor (-926/06) PFAFF 1181-D-SRP; 1181-D-948/51 Detector del hilo de la canilla (-926/06) PFAFF 1183-SRP; 1183-948/51 底线余量监视器 (-926/06) PFAFF 1183-D-SRP; 1183-D-948/51 11 95-774 525-91 (PFAFF 1181-D; PFAFF 1181) -11-210 084-25 (2x) 95-774 409-25 91-004 181-05 91-100 076-15 (2x) 95-774 408-91 95-784 334-91 95-774 361-05 95-774 524-91 (PFAFF 1183-D; PFAFF 1183) -11-210 084-25 (2x) 95-774 419-25 91-262 806-05 -91-000 621-15 (2x) 95-774 408-91 95-784 334-91 Anschluß siehe Seite 13-10 For connection see page 13-10 Para la conexión, véase la pág. 13-10 接口见 13-10页 11-1 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 47

Walzentransport-Einrichtung (-948/51) PFAFF 1181-900/24; 1181- D-900/24 12 Puller feed (-948/51) PFAFF 1183-900/24; 1183- D-900/24 Puller (-948/51) 滚筒送料器 (-948/51) 11-341 904-15 91-264 251-71/895 91-175 265-12 siehe Seite 3-2 see page 3-2 véase la página 3-2 见 3-2 页 Anschluß siehe Seite 13-10 For connection see page 13-10 Para la conexión, véase la pág. 13-10 接口见 13-10 页 91-262 983-75/699 91-262 916-91 91-262 874-75/895 95-784 321-91 11-130 092-25 (3x) 91-264 226-75/895 11-130 176-15 (2x) 12-305 114-15 (2x) 11-108 021-15 (2x) 91-262 872-91 71-120 006-33 71-520 008-20 91-262 919-05 (2x) 12-005 215-15 11-130 191-15 (2x) 12-305 114-15 (2x) 91-262 914-05 11-330 955-15 (2x) 11-330 277-15 (2x) 11-130 101-15 (4x) 12-325 160-15 91-262 915-12 11-108 858-15 (2x) 14-012 903-01 11-714 031-91 12-024 191-15 91-262 860-92 14-012 902-01 (2x) siehe Seite 12-2 see page 12-2 véase la página 12-2 见 12-2 页 91-262 920-91 91-262 924-05 91-262 857-15 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see in Register 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件与 3.01 至 3.04) PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see Chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 12 - 1

Page 48 — Walzentransport-Einrichtung (-948/51)

12 Walzentransport-Einrichtung (-948/51) PFAFF 1181-900/24 Puller feed (-948/51) PFAFF 1181- D-900/24 Puller (-948/51) PFAFF 1183-900/24 滚筒送料器 (-948/51) PFAFF 1183- D-900/24 11-130 329-25 11-130 299-25 (2x) 12-305 174-25 (2x) 11-130 326-25 91-174 002-05 91-264 200-75/895 91-264 201-71/895 91-174 284-01 11-225 226-15 (2x) 91-262 871-05 11-330 955-15 11-108 084-25 (4x) 12-325 160-15 91-264 249-91 14-012 903-01 91-262 863-15 91-262 865-92 (2x) 16-409 981-05 11-330 955-15 12-710 913-12 11-130 173-15 12-360 043-05 91-264 250-05 91-264 236-01 (30 x 10) 27/12 38/7 28 91-264 170-01 (30 x 15) 27/12 38/7 28 91-264 173-01 (30 x 20) 27/12 38/7 28 91-264 166-01 (30 x 30) 27/12 38/7 28 14-218 906-01 (2x) 91-264 167-05 11-225 178-25 Anschluss siehe Seite 12-1 For connection see page 12-1 Para la conexión, véase la pág. 12-1 接口见 12-1 页 12 - 2 (die sonstigen Teile wie in Register 3.01 bis 3.04) (for all other parts see Sections 3.01 to 3.04) (las demás piezas como en los registros 3.01 al 3.04) (其它零件件与3.01至3.04章中的相同) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 PFAFF jinte x.in

Page 49 — Kabelbaum zum Oberteil PFAFF 1181-900/24; 1181-D-900/24 Cable tree to sewing head PFAFF 1183-900/24; 1183-D-900/24 Mazo de cables para el cabezal 上部机器电缆束

Kabelbaum zum Oberteil PFAFF 1181-900/24; 1181-D-900/24 Cable tree to sewing head PFAFF 1183-900/24; 1183-D-900/24 Mazo de cables para el cabezal 上部机器电缆束 13.01 siehe Seite 4-1 und 6-1 see page 4-1 and 6-1 véase la página 4-1 y 6-1 见 4-1 和 6-1 页 Y3 siehe Seite 7-1 see page 7-1 véase la página 7-1 见 7-1 页 A4 siehe Seite 13-2 see page 13-2 véase la página 13-2 见 13-2 页 Y2 siehe Seite 6-4 see page 6-4 véase la página 6-4 见 6-4 页 Y1S4 siehe Seite 10-1 see page 10-1 véase la página 10-1 见 10-1 页 S6 siehe Seite 13-6 see page 13-6 véase la página 13-6 见 13-6 页 Y8 siehe Seite 8-1 see page 8-1 véase la página 8-1 见 8-1 页 Y4 95-784 333-91 71-370 001-35 11-108 174-15 For connection see page 13-9 and 13-10 Para la conexión, véase la pág. 13-9 y 13-10 接口见 13-9 和 13-10页 X5 siehe Seite 13-9 und 13-10 see page 13-9 and 13-10 véase la página 13-9 y 13-10 接口见 13-9 和 13-10页 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 13 - 1

Page 50

13.02 Tastschalter Push-button Interruptor pulsador 按钮开关 PFAFF 1181-911/37; 1181- D-911/37 PFAFF 1183-911/37; 1183- D-911/37 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 A 4 -71-130 006-39 siehe Seite 3-2 see page 3-2 véase la página 3-2 见 3-2 页 11-130 170-25 13 - 2 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 JINTEX.IN PFAFF

Page 51

Bedienfeld Control panel Panel de mandos 操作板 PFAFF 1181-900/24; 1181- D-900/24 PFAFF 1183-900/24; 1183- D-900/24 13.03 71-590 007-70 Für -SRP; -948/51 siehe Seite 13-4 For -SRP; -948/51 see page 13-4 Para -SRP; -948/51 véase la página 13-4 适于 -SRP; -948/51见 13-4 页 71-590 007-72 X4 Anschluß siehe Seite 13-9 For connection see page 13-9 Para la conexión, véase la pág. 13-9 接口见 13-9 页 71-590 007-91 11-130 293-25 12-510 111-25 91-268 668-75/895 91-268 671-70/895 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 13 - 3

Page 52

13.03 Bedienfeld PFAFF 1181-SRP-900/24;-900/24-948/51 Control panel PFAFF 1181-D-SRP-900/24;-900/24-948/51 Panel de mandos PFAFF 1183-SRP-900/24;-900/24-948/51 操作板 PFAFF 1183- D-SRP-900/24;-900/24-948/51 71-590 007-77 71-590 007-72 X4 Anschluß siehe Seite 13-10 For connection see page 13-10 Para la conexión, véase la pág. 13-10 接口见 13-10 页 71-590 007-71 91-268 668-75/895 91-268 671-70/895 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF 13 - 4

Page 53

Einbaumotor Built-in motor Motor incorporado 内装式电机 71-523 555-76 91-264 365-91 11-330 960-15 (2x) 91-264 364-05 91-262 576-05 siehe Seite 3-17 see page 3-17 véase la página 3-17 见 3-17 页 11-130 365-15 (3x) X 1 X 2 Anschluß siehe Seite 13-9 und 13-10 For connection see page 13-9 and 13-10 Para la conexión, véase la pág. 13-9 y 13-10 接口见 13-9 和 13-10 页 Anschluß siehe Seite 13-9 und 13-10 For connection see page 13-9 and 13-10 Para la conexión, véase la pág. 13-9 y 13-10 接口见 13-9 和 13-10 页 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 13.04 13 - 5 jintex.in

Page 54

Oberteilerkennung und Einschaltsperre PFAFF 1181-900/24 Sewing head identification and start inhibitor PFAFF 1181-D-900/24 13.05 Deteccl'on de la parte superior y bloqueo de arranque PFAFF 1183-900/24 上部机器识别和起动闭锁 PFAFF 1183-D-900/24 91-264 192-91 11-108 111-15 12-640 130-55 12-360 023-05 11-106 104-55 91-264 197-05 71-120 006-31 91-264 193-11 S6 91-264 196-05 Anschluß siehe Seite 13-1 For connection see page 13-1 Para la conexión, véase la pág. 13-1 接口见 13-1 页 71-770 000-63 12-315 080-15 (2x) 11-108 111-15 (2x) 71-370 001-32 12-315 080-15 12-305 114-15 (2x) 12-024 121-15 11-130 173-15 (2x) siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 13-6 Jинtex.in PFAFF

Page 55

Sollwertgeber PFAFF 1181-900/24; 1181- D-900/24 Set-point generator PFAFF 1183-900/24; 1183- D-900/24 Emisor del valor teórico 给定位发生器 13.06 91-262 385-75/893 12-499 150-45 (4x) 11-108 174-15 (4x) 11-462 403-55 (2x) 99-137 196-05 (4x) 11-330 205-15 (4x) -71-590 007-21 X 3 Anschluß siehe Seite 13-9 und 13-10 For connection see page 13-9 and 13-10 Para la conexión, véase la pág. 13-9 y 13-10 接口见 13-9 和 13-10页 71-520 006-01 Zur Tretplatte For the pedal Para el pedal 用于踏板 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 13-7

Page 57 — 13.09

Steuerkasten Control box Caja de mandos 控制箱 PFAFF 1181-900/24;1181- D-900/24 PFAFF 1183-900/24;1183- D-900/24 13.09 siehe Seite 13-5 see page 13-5 véase la página 13-5 见 13-5 页 X 1 siehe Seite 13-7 see page 13-7 véase la página 13-7 见 13-7 页 X 3 siehe Seite 13-3 see page 13-3 véase la página 13-3 见 13-3 页 X 4 siehe Seite 13-1 see page 13-1 véase la página 13-1 见 13-1 页 X 5 99-136 854-55 (4x) 71-590 007-82 Zum Gestell For stand Para el bancada 用于机架 12-305 174-25 (2x) 91-291 458-91 91-290 113-91 11-130 287-25 91-290 733-91 12-510 141-45 11-130 224-25 12-305 144-25 12-510 140-45 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 13-9

Page 58

Steuerkasten PFAFF 1181 SRP-900/24;-900/24-948/51 Control box PFAFF 1181-D-SRP-900/24;-900/24-948/51 Caja de mandos PFAFF 1183 SRP-900/24;-900/24-948/51 控制箱 PFAFF 1183-D-SRP-900/24;-900/24-948/51 13.09 siehe Seite 13-5 see page 13-5 véase la página 13-5 见 13-5 页 X 1 99-136 854-55 (4x) siehe Seite 4-3 und 12-1 XB see page 4-3 and 12-1 véase la página 4-3 y 12-1 见 4-3 和 12-1 页 siehe Seite 13-6 see page 13-6 véase la página 13-6 见 13-6 页 X 2 71-590 007-83- 91-291 458-91 Zum Gestell For stand Para el bancada 用于机架 siehe Seite 13-7 see page 13-7 véase la página 13-7 见 13-7 页 X 3 siehe Seite 13-4 see page 13-4 véase la página 13-4 见 13-4 页 X 4 12-305 174-25 (2x) 91-290 113-91 siehe Seite 13-1 see page 13-1 véase la página 13-1 见 13-1 页 X 5 11-130 287-25 91-290 733-91 siehe Seite 11-1 see page 11-1 véase la página 11-1 见 11-1 页 X 7 11-130 224-25 12-510 141-45 12-305 144-25 12-510 140-45 13 - 10 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 59

Wartungseinheit PFAFF 1181-731/01-920/06 Air filter / lubricator PFAFF 1181-D-731/01-920/06 Grupo acondicionador del aire comprimido PFAFF 1183-731/01-920/06 保养单元 PFAFF 1183-D-731/01-920/06 14 siehe Seite 10-1 see page 10-1 véase la página 10-1 见 10-1 页 91-187 426-70/893 -91-187 386-75/893 12-499 190-45 (2x) 11-130 305-15 (2x) 99-136 546-91 15-032 002-45 18-372 003-91 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 14 - 1

Page 60 — Garnrollenständer Reel stands Portacarretas 线轴支架

15 Garnrollenständer Reel stands Portacarretas 线轴支架 PFAFF 1181;1181- D PFAFF 1183;1183- D 91-229 070-70/895 91-229 128-25 12-024 191-15 91-229 129-25 11-039 306-15 91-229 073-71/895 91-229 072-45 91-229 074-05 (3x) 91-229 068-75/895 91-229 075-45 (3x) 91-229 071-25 91-229 076-75/698 (3x) 91-229 123-25 91-229 124-25 91-229 125-25 91-229 069-75/895 91-229 078-25 (3x) 91-229 077-72/895 91-229 080-25 12-315 110-25 (3x) 91-229 081-25 12-024 151-25 (3x) 91-229 081-25 91-229 080-25 15-1 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 61

Einstellehren Adjustment gauges Calibres de ajuste 设置量规 PFAFF 1181;1181- D PFAFF 1183;1183- D 16 61-111 639-71 61-111 639-70 61-111 639-76 13-033 346-05 Teile zur Tischplatte Parts for table top Piezas pata el tablero 用于台板的零件 PFAFF 1181;1181- D PFAFF 1183;1183- D 17 11-210 216-15 (4x) 91-266 856-25 (2x) 91-229 287-75/699 (2x) 91-027 645-75/699 91-027 645-75/699 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 16 - 1

Page 62

18 Keilriemen V-belt Correa trapezoidal 三角皮带 PFAFF 1181;1181- D PFAFF 1183;1183- D 16-414 139-05 siehe Seite 20-1 see page 20-1 véase la página 20-1 见 20-1 页 Zum Motor For motor Para el motor 用于电机 19 Knielüfterteile Knee lifter parts Piezas del alzaprensas por rodillera 膝松线器零件 PFAFF 1181;1181- D PFAFF 1183;1183- D 91-229 165-70/893 91-069 335-72/893 11-039 360-15 (2x) -91-027 289-15 91-262 166-91 91-029 692-75/792 11-174 233-15 91-262 167-05 91-027 371-12 91-027 370-05 91-262 168-05 11-108 846-15 11-108 846-15 18 - 1 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jinttex.in PFAFF

Page 63 — 20.01

Anbausatz für externen Motor Mounting kit for external motor Juego de piezas acoplables para motor externo 外部电机安装组件 PFAFF 1181 PFAFF 1181- D PFAFF 1183 PFAFF 1183- D 20.01 11-108 171-15 (2x) 12-305 114-15 (2x) 91-262 357-75/698 siehe Seite 3-1 see page 3-1 véase la página 3-1 见 3-1 页 91-262 409-15 12-024 210-15 11-130 176-15 (3x) 91-262 408-05 siehe Seite 3-17 see page 3-17 véase la página 3-17 见 3-17 页 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see Chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in 20 - 1

Page 64

21 Schmiermittel-Übersicht Overiew of lubricants Tabla de lubricantes 润滑剂一览 PFAFF 1181;1181- D PFAFF 1183;1183- D Öl Oil Aceite 油 Mittelpunkts-Viskosität bei Mean viscosity at: Viscosidad media a: 中点粘度: Dichte bei: Density of: Densidad a: 密度, 在: Bestellnummer für Behälter mit: Part number for can with: Número de pedido para recipientes con: 订货号用于油箱, 带: 1 Liter 1 Litre 1 Litro 1 升 5 Liter 5 Litre 5 Litros 5 升 10 Liter 10 Litre 10 Litros 10 升 28-011 201-05 40 10,0 15 0,847 91-027 975-91 91-027 976-91 91-027 977-91 Fett Grease Grasa 脂 Penetration Penetration Penetración 贯入度 Tropfpunkt Drip-point Punto de goteo 滴点 Bestellnummer für Behälter mit: Part number for can with: Número de pedido para recipientes con: 订货号用于油箱, 带: mm/10 °C 0,25 kg 0,5 kg 1 kg 28-011 202-05 28-011 202-05 28-011 202-47 220-250 185 28-011 202-47 Reinigungsmittel Cleansing agent Limpiadores 清洁剂 Bestellnummer für Behälter mit: Part number for can with: Número de pedido para recipientes con: 订货号用于油箱, 带: 240 ml Isopropyl-Alkohol 95-665 735-91 21 - 1 PFAFF jintex.in

Page 65

Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号) PFAFF 1181;1181- D PFAFF 1183;1183- D 22 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 11-039 306-15 15-1 11-130 191-15 12-1 11-210 084-25 11-1 11-330 962-15 3-14 11-039 360-15 18-1 11-130 203-15 4-2 11-210 168-25 3-13 11-330 964-15 3-6, 3-17 11-039 378-15 8-1 11-130 224-15 3-8, 3-12, 3-17, 3-20, 4-1, 5-1, 6-1, 9-1 11-210 178-15 7-1 11-330 968-15 3-17 11-106 104-55 13-6 11-210 216-15 16-1 11-335 085-15 6-2, 6-3 11-108 021-15 12-1 11-130 224-25 3-1, 13-9, 13-10 11-210 265-15 3-6 11-460 163-15 13-8 11-108 021-18 10-1 11-130 227-15 3-10, 5-2 11-225 172-25 3-1 11-341 277-15 3-2, 3-4, 3-17, 3-9, 3-13, 3-17 11-108 084-15 6-2, 6-3 11-130 233-15 4-3, 5-1 11-225 178-25 12-2 11-341 901-15 3-4 11-108 084-25 12-2 11-130 233-25 7-1 11-225 220-15 4-2 11-341 902-15 3-17 11-108 087-15 6-2, 6-3 11-130 251-15 3-1 11-225 223-15 3-3 11-341 904-15 3-2, 7-1, 12-1 11-108 096-15 5-2 11-130 257-25 3-1 11-225 226-15 12-2 11-460 163-15 13-8 11-108 111-15 13-6 11-130 284-15 3-14 11-225 232-15 3-2, 4-1, 6-1 11-460 250-15 13-8 11-108 135-15 5-1 11-130 287-15 3-8, 3-9, 11-250 084-25 6-1, 13-3 11-462 403-55 13-7 11-108 171-15 20-1 3-10, 3-20, 6-4, 9-1, 9-2 11-301 761-55 12-1 11-714 031-91 12-1 11-108 174-15 13-1, 13-7 11-130 287-25 13-9, 13-10 11-317 971-15 3-4 12-005 154-15 4-1, 6-1, 7-1 11-108 174-25 3-2 11-130 293-15 3-1, 9-1, 11-320 171-15 3-10 11-108 177-15 3-19, 7-1 11-130 293-25 10-1, 13-3 11-330 085-15 3-3 12-005 175-15 3-9, 3-10 11-108 180-15 7-1 11-130 299-25 12-2 11-330 166-15 3-8 12-005 195-15 5-1, 7-1 11-108 222-15 3-15, 3-16, 6-2, 6-3 11-130 305-15 14-1 11-330 175-15 2-13, 6-1 12-005 215-15 8-1, 9-1, 9-2, 12-1 11-108 222-25 3-1 11-130 305-25 4-2 11-330 205-15 13-7 12-024 121-15 13-6 11-108 285-15 7-1 11-130 326-25 12-2 11-330 217-15 3-15, 3-16, 5-2, 6-2, 6-3 12-024 151-15 15-1 11-108 846-15 18-1 11-130 329-25 12-2 11-330 220-15 3-2, 3-3, 3-4, 3-5, 5-1 12-024 171-15 3-20, 9-1 11-108 858-15 12-1 11-130 359-25 10-1 11-330 232-15 3-20, 9-1 12-024 191-15 4-2, 5-1, 12-1, 15-1 11-130 086-15 4-1, 6-1 11-130 365-15 13-5 11-330 277-15 3-6, 3-8, 3-10, 3-11, 3-12, 3-18, 5-3, 8-1, 12-1 12-024 191-25 3-13 11-130 092-25 12-1 11-132 172-15 3-2 12-024 210-15 20-1 11-130 095-15 10-1 11-132 223-15 3-2, 4-2 11-330 280-15 3-6 12-305 064-25 10-1 11-130 101-15 7-1, 12-1 11-170 281-15 3-7 12-305 114-15 3-5, 6-4, 12-1, 13-6, 20-1 11-130 167-15 4-2, 7-1 11-173 168-25 3-2 11-330 952-15 3-8, 3-12, 13-9, 3-14, 3-15, 3-16, 3-17, 3-20, 5-1, 6-2, 6-3, 6-4, 9-1, 9-2, 12-1, 12-2 12-305 144-25 13-9, 13-10 11-130 170-25 3-1, 10-1, 13-2 11-174 176-15 5-1, 5-2 12-305 174-25 10-1, 12-2, 13-9, 13-10 11-130 173-15 3-1, 5-1, 5-2, 6-4, 12-2, 13-6 11-174 233-15 18-1 11-330 955-15 3-4, 4-2, 5-1, 12-1 12-305 264-15 3-20, 9-1 11-178 172-15 5-2 12-315 080-01 13-6 11-130 176-15 5-1, 6-4, 9-1, 9-2, 12-1, 20-1 11-178 223-25 3-10 11-330 958-15 5-3 12-315 080-15 13-6 11-130 185-15 3-1 11-180 283-25 3-1, 5-1 11-330 960-15 13-5 12-315 110-25 15-1 11-210 081-15 7-1 PFAFF 22-1 jintex.in

Page 66

22 Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚 (零件号/页号) PFAFF 1181; 1181- D PFAFF 1183; 1183- D Seite Page Página No. 序号 Seite Page Página No. 序号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 12-315 140-25 7-1 12-624 310-45 3-18 15-032 001-45 10-1 71-520 008-20 12-1 12-325 160-15 12-1, 12-2 12-640 090-55 5-1 15-032 002-45 14-1 71-523 555-76 13-5 12-335 171-15 3-9 12-640 130-55 3-2, 3-13, 4-1, 4-2, 13-6 16-409 981-05 12-2 71-590 007-21 13-7 12-341 090-25 3-12 12-640 150-45 3-7 16-409 983-05 3-17 71-590 007-70 13-3 12-349 901-05 3-16, 6-3 12-640 150-55 3-7, 3-10, 6-4, 7-1 16-414 139-05 18-1 71-590 007-71 13-4 12-360 023-05 7-1, 13-6 12-640 170-55 3-10, 5-1 17-018 101-91 10-1 71-590 007-72 13-3, 13-4 12-360 033-05 6-4 12-640 200-55 3-12, 5-1 18-372 003-91 14-1 71-590 007-77 13-4 12-360 043-05 4-2, 6-4, 12-2 12-660 390-45 3-15, 3-16, 6-2, 6-3 18-378 001-91 10-1 71-590 007-82 13-9 12-360 054-05 3-9, 3-10 25-161 801-49 3-4, 3-5, 6-3 71-590 007-83 13-10 12-710 190-02 6-4 12-360 061-05 3-17 25-161 801-52 3-4, 3-5, 3-16 71-590 007-91 13-3 12-710 901-22 3-10 12-360 063-05 3-10, 3-12, 4-3 25-308 820-40 10-1 71-770 000-63 13-6 12-710 904-12 3-20, 9-1 12-360 064-05 3-3, 3-17, 12-1 26-536 301-09 3-4, 3-5, 3-16, 6-3 91-000 621-15 3-14, 11-1 12-710 913-12 12-2 12-360 083-05 3-11 28-011 201-05 21-1 91-001 824-05 5-1 13-030 341-05 3-1 12-360 143-05 3-8 28-011 202-05 21-1 91-004 181-05 3-14, 11-1 13-033 190-05 6-2, 6-3 12-499 150-45 13-7 28-011 202-47 21-1 91-009 035-25 3-13 13-033 208-05 3-12 12-499 170-45 7-1 61-111 639-70 16-1 91-020 324-05 6-4 13-033 346-05 16-1 12-499 190-45 6-4, 14-1 61-111 639-71 16-1 91-021 124-15 7-1 13-052 085-55 3-6, 3-8 12-510 111-25 13-3 61-111 639-76 16-1 91-027 289-15 18-1 13-063 193-05 3-15, 3-16, 6-2, 6-3 71-110 003-35 7-1 91-027 370-05 18-1 12-510 140-45 13-9, 13-10 71-120 006-31 13-6 91-027 371-12 18-1 13-064 247-05 3-2 12-510 141-45 13-9, 13-10 13-068 391-05 3-11 71-120 006-33 12-1 91-027 645-75/699 16-1 12-610 190-45 3-7, 3-8, 3-14, 4-2 13-250 088-25 3-4 71-130 006-39 13-2 91-027 975-91 21-1 12-610 200-45 3-9, 5-2 13-250 097-25 3-5 71-170 002-14 8-1 91-027 976-91 21-1 12-610 210-45 3-3, 3-17 14-012 525-01 6-4 71-170 002-16 7-1 91-027 977-91 21-1 12-610 230-45 3-15, 3-16, 3-20, 6-2, 6-3, 9-1 14-012 903-01 12-1, 12-2 71-170 002-20 4-1, 6-1 91-029 692-75/792 18-1 12-610 250-45 3-17 14-012 916-01 3-17 71-170 002-21 9-1, 9-2 91-056 192-25 3-13, 6-1 12-610 280-45 3-18 14-016 080-01 3-15, 3-16, 6-2, 6-3 71-170 002-24 6-4 91-056 193-25 3-13, 6-1 12-618 170-45 3-1 14-016 101-91 3-17 71-370 001-08 13-8 91-056 197-91 6-1 12-618 190-45 3-13 14-016 151-91 3-6 71-370 001-31 4-2 91-056 198-21 6-1 12-618 210-45 3-11, 9-1, 9-2 14-016 171-91 3-17 71-370 001-32 13-6 91-056 578-91 3-13 12-624 200-45 4-1, 6-1 14-018 624-91 3-6 71-370 001-35 13-1 91-056 760-05 6-1 12-624 210-45 3-2 14-026 902-01 3-6 71-370 002-92 13-8 91-069 056-05 3-4, 3-5 12-624 280-45 3-8 14-218 906-01 12-2 71-520 006-01 13-7 91-069 075-11 3-2 14-602 901-01 3-13 22-2 jintex.in PFAFF

Page 67 — Index (Teilenummern / Seitenzahlen)

Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚 (零件号/页号) PFAFF 1181;1181- D PFAFF 1183;1183- D 22 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 91-069 079-72/895 3-2 91-100 117-15 3-2, 4-1 91-171 409-12 3-18 91-229 080-25 15-1 91-069 105-25 3-2 91-100 270-25 3-12 91-171 441-01 3-8 91-229 081-25 15-1 91-069 322-01 3-2 91-100 281-25 3-13 91-171 785-05 6-3 91-229 123-25 15-1 91-069 335-72/893 18-1 91-100 331-15 3-7 91-171 811-15 3-7 91-229 124-25 15-1 91-069 371-92 5-2 91-100 400-15 3-6 91-172 676-05 3-18 91-229 125-25 15-1 91-069 434-91 3-2 91-105 482-05 3-12 91-173 967-15 7-1 91-229 128-25 15-1 91-069 483-05 5-1 91-106 033-15 5-2 91-173 968-15 7-1 91-229 129-25 15-1 91-069 484-05 5-1 91-107 265-05 5-2 91-174 002-05 12-2 91-229 165-70/893 18-1 91-069 486-05 5-2 91-118 570-92 3-6 91-174 223-05 7-1 91-229 180-90 13-8 91-069 489-12 5-2 91-118 683-05 3-13 91-174 284-01 12-2 91-229 287-75/699 16-1 91-069 490-11 5-1 91-118 711-05 3-14, 4-2, 5-1 91-174 783-05 3-13 91-262 061-05 3-17 91-069 493-11 5-1 91-130 865-15 7-1 91-174 851-05 6-1 91-262 161-72/698 3-6 91-069 496-05 5-1 91-161 334-25 3-2 91-174 879-05 3-13 91-262 162-75/698 3-1 91-069 498-11 5-2 91-162 578-71/698 3-1 91-175 203-05 3-18 91-262 164-12 3-20, 9-1 91-069 501-15 5-2 91-162 582-75/895 3-1 91-175 265-12 7-1, 12-1 91-262 166-91 18-1 91-069 554-12 3-14 91-162 596-25 3-2 91-175 354-15 7-1 91-262 167-05 18-1 91-069 562-05 3-2 91-162 597-05 3-15, 3-16, 6-2, 6-3 91-175 557-11 6-1 91-262 168-05 18-1 91-069 568-05 3-2 91-162 690-92 3-2 91-175 729-15 7-1 91-262 174-11 3-7 91-069 577-91 5-1 91-162 694-05 3-2 91-175 732-15 7-1 91-262 179-05 3-7 91-069 579-05 3-2, 4-1 91-162 984-05 3-2 91-175 806-91 7-1 91-262 183-75/895 3-1 91-069 585-25 3-13 91-165 685-05 6-2, 6-3 91-187 386-75/893 14-1 91-262 185-05 6-2, 6-3 91-069 598-11 5-1 91-166 452-21 3-13 91-187 426-70/893 14-1 91-262 187-15 3-15, 3-16, 6-2, 6-3 91-069 599-15 5-1 91-167 590-15 3-1 91-229 068-75/895 15-1 91-262 188-15 6-2, 6-3 91-069 600-15 5-1 91-168 347-05 3-18 91-229 069-75/895 15-1 91-262 189-91 6-2, 6-3 91-069 601-15 5-1 91-168 480-15 3-6 91-229 070-70/896 15-1 91-262 195-92 3-6 91-069 630-91 5-1 91-169 457-12 3-4 91-229 071-25 15-1 91-262 196-05 3-6 91-069 632-05 5-1 91-169 474-05 5-2 91-229 072-45 15-1 91-262 197-05 3-12 91-069 709-12 3-4 91-169 475-15 5-1 91-229 073-71/895 15-1 91-262 200-91 3-12 91-069 789-15 5-2 91-169 556-05 3-7, 3-8, 3-14 91-229 074-05 15-1 91-262 201-05 3-12 91-088 881-11 7-1 91-171 042-05 3-13 91-229 075-45 15-1 91-262 202-15 3-12 91-088 883-11 7-1 91-171 049-05 3-13 91-229 076-75/698 15-1 91-262 203-05 3-12 91-091 606-91 13-8 91-171 050-05 3-2 91-229 077-72/895 15-1 91-262 208-05 6-2, 6-3 91-100 076-15 3-14, 11-1 91-171 068-05 3-2 91-229 078-25 15-1 91-262 209-91 6-3 PFAFF 22-3 Jinttex.in

Page 68 — Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚 (零件号/页号)

22 Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚 (零件号/页号) PFAFF 1181;1181- D PFAFF 1183;1183- D No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 91-262 214-05 3-15, 3-16, 6-2, 6-3 91-262 410-92 3-12 91-262 680-91 3-20 91-262 846-05 3-17 91-262 218-05 3-10 91-262 416-91 6-2 91-262 686-91 3-14 91-262 854-91 3-4 91-262 225-91 6-2, 6-3 91-262 421-91 3-5 91-262 687-25 3-14 91-262 857-15 12-1 91-262 228-01 3-19 91-262 422-05 3-4, 3-5 91-262 688-91 3-6 91-262 860-92 12-1 91-262 231-72/893 3-11 91-262 437-05 3-15, 3-16 91-262 689-91 3-6 91-262 863-15 12-2 91-262 232-11 3-11 91-262 440-71/895 7-1 91-262 690-01 3-6 91-262 865-92 12-2 91-262 235-15 6-2, 6-3 91-262 441-75/895 7-1 91-262 691-91 3-3 91-262 871-05 12-2 91-262 237-91 3-16 91-262 442-75/895 7-1 91-262 692-05 3-3 91-262 872-91 12-1 91-262 250-91 3-16 91-262 446-15 8-1 91-262 751-91 3-3 91-262 874-75/895 12-1 91-262 273-05 9-1, 9-2 91-262 447-05 8-1 91-262 761-71/895 3-1 91-262 880-91 9-2 91-262 274-05 3-11 91-262 457-12 3-2 91-262 770-05 4-2 91-262 882-15 4-1 91-262 277-05 3-14 91-262 460-15 7-1 91-262 786-91 3-3 91-262 893-91 4-3 91-262 300-91 3-14 91-262 461-15 7-1 91-262 787-91 3-3 91-262 899-75/896 4-2 91-262 301-12 3-14 91-262 465-15 3-20, 9-1, 9-2 91-262 788-91 3-3 91-262 900-05 4-3 91-262 304-45 3-3 91-262 513-05 7-1 91-262 790-15 4-1 91-262 905-91 4-1 91-262 320-91 3-5 91-262 514-05 6-2 91-262 791-05 4-1 91-262 908-05 4-3 91-262 326-15 3-1 91-262 536-15 3-1 91-262 792-05 4-1 91-262 914-05 12-1 91-262 329-75/895 3-1 91-262 544-91 3-6 91-262 804-91 3-14 91-262 915-12 12-1 91-262 331-91 3-15, 3-16 91-262 551-91 3-4 91-262 805-25 3-14 91-262 916-91 12-1 91-262 336-91 3-4 91-262 552-12 3-12 91-262 806-05 3-14, 11-1 91-262 919-05 12-1 91-262 344-91 3-8 91-262 554-92 3-8 91-262 813-91 3-10 91-262 920-91 12-1 91-262 345-12 3-8 91-262 565-92 5-3 91-262 819-05 3-5 91-262 924-05 12-1 91-262 346-12 3-8 91-262 566-05 3-17 91-262 821-91 3-3 91-262 926-11 4-2 91-262 347-05 3-8 91-262 566-92 3-17 91-262 824-96 3-14 91-262 929-15 4-2 91-262 354-05 3-3 91-262 569-91 6-1 91-262 825-91 3-14 91-262 930-05 4-2 91-262 355-12 3-12 91-262 573-05 3-20, 9-1 91-262 836-01 3-4 91-262 931-05 4-2 91-262 357-75/698 20-1 91-262 576-05 13-5 91-262 837-91 3-4 91-262 938-15 3-10 91-262 360-05 3-15, 3-16, 6-2, 6-3 91-262 577-75/698 3-12 91-262 838-91 3-8 91-262 940-91 4-1 91-262 372-92 9-1, 9-2 91-262 578-71/698 3-12 91-262 839-91 3-8 91-262 941-91 3-2 91-262 376-91 3-16 91-262 579-15 9-1, 9-2 91-262 842-92 3-15, 3-16, 6-2, 6-3 91-262 958-15 4-1, 6-1 91-262 377-91 3-15, 3-16 91-262 677-12 3-20, 9-1 91-262 843-01 3-17 91-262 959-71/699 3-1 91-262 385-75/893 13-7 91-262 678-91 6-1 91-262 844-92 3-17 91-262 962-91 4-1 91-262 408-05 20-1 91-262 679-91 9-1 91-262 845-91 3-17 91-262 964-91 3-2 91-262 409-15 20-1 22-4 jintex.in PFAFF

Page 69 — Index (Teilenummern / Seitenzahlen)

Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚(零件号/页号) PFAFF 1181;1181- D PFAFF 1183;1183- D 22 Seite Page Página 页号 No. 序号 91-262 985-75/699 12 - 1 91-262 985-25 3 - 1 91-262 986-91 3 - 15, 3 - 16, 6-3 91-262 987-91 3 - 16 91-262 988-91 6-3 91-262 989-91 6-2 91-264 132-75/895 5-3 91-264 133-75/895 5-1 91-264 134-91 5-2 91-264 136-05 5-1 91-264 139-72/895 5-2 91-264 140-15 5-1 91-264 141-91 5-3 91-264 144-75/895 5-1 91-264 146-05 5-1 91-264 147-71/895 5-2 91-264 154-25 3-14 91-264 156-05 4-3 91-264 166-01 12-2 91-264 167-05 12-2 91-264 170-01 12-2 91-264 173-01 12-2 91-264 186-91 4-2 91-264 187-91 4-2 91-264 189-71/896 4-3 91-264 192-91 13-6 91-264 193-11 13-6 91-264 196-05 13-6 91-264 197-05 13-6 91-264 198-15 10-1 91-264 200-75/895 12-2 91-264 201-71/895 12-2 91-264 207-71/895 10-1 91-264 212-91 5-1 91-264 213-12 5-1 91-264 214-05 5-1 91-264 215-05 10-1 91-264 222-15 3-17 91-264 226-75/895 12-1 91-264 233-15 3-1 91-264 236-01 12-2 91-264 240-05 6-2, 6-3 91-264 249-91 12-2 91-264 250-05 12-2 91-264 251-71/895 12-1 91-264 254-16 3-14 91-264 255-91 3-18 91-264 258-91 3-14 91-264 259-04/001 3-18 91-264 293-91 3-9 91-264 299-91 3-15 91-264 300-91 3-15 91-264 301-91 3-10 91-264 304-05 3-10 91-264 306-12 3-10 91-264 310-91 3-15 91-264 338-15 6-2, 6-3 91-264 339-15 3-7 91-264 340-11 3-7 91-264 341-91 3-7 91-264 355-91 3-10 91-264 357-05 3-13 91-264 358-05 3-13 91-264 364-05 13-5 91-264 365-91 13-5 91-264 769-02 4-2 Seite Page Página 页号 No. 序号 91-265 065-05 6-3 91-265 189-05 3-14 91-265 198-15 3-7 91-266 397-01 3-13 91-266 856-25 16-1 91-268 076-15 3-16, 6-3 91-268 668-75/895 13-3, 13-4 91-268 671-70/895 13-3, 13-4 91-290 113-91 13-9, 13-10 91-290 733-91 13-9, 13-10 91-291 458-91 13-9, 13-10 91-700 335-25 3-1, 5-3 91-700 785-15 3-18 91-700 996-15 3-13 91-701 179-15 3-14 91-701 346-15 5-2 91-701 391-15 5-2 95-600 649-05 7-1 95-665 735-91 21-1 95-669 358-05 3-16, 6-3 95-774 310-91 6-4 95-774 311-01 6-4 95-774 313-91 6-4 95-774 314-01 6-4 95-774 317-05 6-4 95-774 318-01 6-4 95-774 324-11 6-4 95-774 325-02 3-17 95-774 325-05 3-17 95-774 327-91 3-1 95-774 361-05 11-1 95-774 407-91 11-1 95-774 408-91 11-1 Seite Page Página 页号 No. 序号 95-774 409-25 11-1 95-774 419-25 11-1 95-774 464-25 3-13 95-774 465-25 3-13 95-774 466-91 3-13 95-774 467-05 3-13 95-774 508-91 3-17 95-774 524-91 11-1 95-774 525-91 11-1 95-784 321-91 12-1 95-784 333-91 13-1 95-784 334-91 11-1 95-784 337-91 10-1 99-069 722-01 3-4 99-133 220-01 3-4 99-134 369-91 10-1 99-134 452-91 10-1 99-135 161-85 3-11 99-136 546-91 14-1 99-136 854-55 13-9, 13-10 99-137 151-45 3-13 99-137 186-05 3-15, 3-16 99-137 187-15 3-15, 3-16 99-137 188-15 3-15, 3-16 99-137 190-05 3-15, 3-16 99-137 191-05 3-15, 3-16 99-137 192-05 3-15, 3-16 99-137 193-05 3-15, 3-16 99-137 194-05 3-15, 3-16 99-137 196-05 13-7 99-137 247-45 3-1 99-137 341-01 4-2 99-137 355-91 10-1 PFAFF 22-5 jintex.in

Page 70 — Index (Teilenummern / Seitenzahlen)

22 Index (Teilenummern / Seitenzahlen) Index (part numbers / page numbers) Index (números de pieza / números de página) 注脚 (零件号/页号) PFAFF 1181;1181- D PFAFF 1183;1183- D No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 No. 序号 Seite Page Página 页号 99-137 405-05 3-15, 3-16 22 - 6 PFAFF

Page 71 — PFAFF

PFAFF 1181 1183 Unterklassen-Ausstattung Subclass parts Composición de las subclases 子机型-设备 1181-D 1183-D jintex.in

Page 72 — 23.01

23.01 Nähwerkzeuge▲ Gauge parts Organos de costura 缝纫工具 PFAFF 1181;1181-D PFAFF 1181-SPR;1181-D-SRP -8/11 Für allgemeine Näharbeiten. Standardform des Teilesatzes. (Zum Nähen mittlerer Materialien.) For ordinary sewing operations. Standard part set. (for sewing medium-weight materials.) Para trabajos de costura en general. Juego de piezas estándar. (para coser materiales semiligeros.) 适用于一般性缝纫工作。 套件的标准型式。 (用于中偏厚料的缝纫) 23.01 Nähwerkzeuge▲ Gauge parts Organos de costura 缝纫工具 PFAFF 1181 -8/13 Für allgemeine Näharbeiten. Standardform des Teilesatzes. (Zum Nähen mittelschwerer Materialien.) For ordinary sewing operations. Standard part set. (for sewing medium-heavy materials.) Para trabajos de costura en general. Juego de piezas estándar. (para coser materiales semipesados.) 适用于一般性缝纫工作。 套件的标准型式。 (用于中偏厚料的缝纫) Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 C 4,5 91-202 308-91 1-3 C 4,5 91-154 804-21 2 91-154 744-05 3/1 3 91-154 518-05 4 C 4,5 91-150 671-25 5 C 4,5 91-059 816-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 686-91 8 91-262 687-25 9 91-004 181-05 10 91-100 076-15 11 11-108 174-15 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 C 6,0 91-202 310-93/001 1-3 C 6,0 91-154 838-23/001 2 91-154 744-05 3/1 3 91-154 518-05 4 C 6,0 91-150 672-25 5 C 6,0 91-059 961-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 686-91 8 91-262 687-25 9 91-004 181-05 10 91-100 076-15 11 11-108 174-15 23 - 2 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子机型和款式请咨询 / siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 Jintex.in PFAFF

Page 73 — 23.01

Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1181-948/51; 1181- D-948/51 -8/92 Für allgemeine Näharbeiten mittels Brücken-Teilesatz.. (Zum Nähen mittlerer Materialien.) For ordinary sewing operations with bridge-type part set. (for sewing medium-weight materials.) Para trabajos de costura en general juego de piezas en puente. (para coser materiales semiligeros.) 适用于借助桥形杆组件的 一般性缝纫工作。 (用于中厚料的缝纫) Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 B 4,5 91-202 453-93/001 1-3 B 4,5 91-154 832-21 2 91-054 894-05 3/1 3 91-154 744-05 4 B 4,5 91-150 673-25 5 B 4,5 91-059 505-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 686-91 8 91-262 687-25 9 91-004 181-05 10 91-100 076-15 11 11-108 174-15 Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1181 PFAFF 1181- D 23.01 -34/11 Zum Nähen besonders feiner Stoffe. For stitching delicate fabrics. Para géneros muy finos mediante. 适用于缝纫特薄材料。 11 3 1 2 6 4 5 8 9 10 10 6 7 4 5 11 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 A 3,0 91-202 450-91 1-3 A 3,0 91-154 804-21 2 91-154 744-05 3/1 3 91-154 518-05 4 A 3,0 91-150 819-25 5 A 3,0 91-059 496-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 686-91 8 91-262 687-25 9 91-004 181-05 10 91-100 076-15 11 11-108 174-15 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子机型和款式请问 23-3 jintex.in

Page 74

Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 23.01 -34/92 Zum Nähen besonders feiner Stoffe mittels Brücken-Teilesatz. For stitching delicate fabrics with bridge-type part set. Para géneros muy finos mediante juego de piezas en puente. 适用于借助桥形杆组件 缝纫特薄材料。 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Schneidabstand Timing margin Margen de corte 切边距离 Teile-Nr. Part No. N° de pieza 零件号 1-10 A 3,0 91-202 454-93/001 1-3 A 3,0 91-154 830-21 2 91-054 894-05 [3/1] 3 91-154 518-05 4 A 3,0 91-150 764-25 5 A 3,0 91-059 504-05 6 91-264 154-25 7 91-701 179-15 8 91-262 686-91 9 91-262 687-25 10 91-004 181-05 11 91-100 076-15 11-108 174-15 Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1181-948/51 PFAFF 1181- D-948/51 23.01 -731/01-8/11 Arbeitsgang Operation Opération 工序 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Schneidabstand Timing margin Margen de corte 切边距离 Teile-Nr. Part No. N° de pieza 零件号 1-11 B 4,5 4,0 91-202 363-93/003 B 4,5 4,5 91-202 363-93/004 B 4,5 5,0 91-202 363-93/001 B 4,5 6,0 91-202 363-93/005 B 4,5 7,0 91-202 363-93/006 1-3 B 4,5 4,0 91-154 792-03/005 B 4,5 4,5 91-154 792-03/006 B 4,5 5,0 91-154 792-03/001 B 4,5 6,0 91-154 792-03/007 B 4,5 7,0 91-154 792-03/008 91-154 797-05 [3/1] 2 B 4,5 4,0 91-154 518-05 3 B 4,5 4,5 91-150 676-93/002 4-7 B 4,5 5,0 91-150 676-93/003 B 4,5 6,0 91-150 676-93/001 B 4,5 7,0 91-150 676-93/004 B 4,5 4,0 91-150 676-93/005 B 4,5 4,5 91-048 716-03/001 5 B 4,5 5,0 91-048 716-03/002 B 4,5 6,0 91-048 716-03/003 B 4,5 7,0 91-048 716-03/005 6 B 4,5 4,0 91-048 703-04/004 B 4,5 4,5 91-048 703-04/005 B 4,5 5,0 91-048 703-04/006 B 4,5 6,0 91-048 703-04/008 B 4,5 7,0 91-048 703-04/010 7 91-000 730-25 8 B 4,5 4,0 91-059 833-04/002 B 4,5 4,5 91-059 833-04/004 B 4,5 5,0 91-059 833-04/006 B 4,5 6,0 91-059 833-04/008 B 4,5 7,0 91-059 833-04/010 9 91-264 154-25 10 91-701 179-15 11 91-069 595-04/002 12 11-108 174-15 23-4 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子机型和款式请询问 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 jintex.in PFAFF

Page 75

Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1183; 1183-SRP PFAFF 1183- D; 1183- D-SRP -8/31 Für allgemeine Näharbeiten. Standardform des Teilesatzes. (Zum Nähen mittlerer Materialien.) For ordinary sewing operations. Standard part set. (for sewing medium-weight materials.) Para trabajos de costura en general. Juego de piezas estándar. (para coser materiales semiligeroS.) 适用于一般性缝纫工作。 套件的标准型式。 (用于中厚料的缝纫) Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Model Tipo 型式 Stichlänge Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 6,0 91-202 356-93/001 1-10 B 1-3 B 4,5 91-154 807-21 2 91-154 744-05 3/1 3 91-154 518-05 4 B 4,5 91-150 694-24/001 5 B 4,5 91-059 968-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 804-91 8 91-262 805-25 9 91-262 806-05 10 91-000 621-15 11 11-108 174-15 Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1183 23.02 -8/33 Für allgemeine Näharbeiten. Standardform des Teilesatzes. (Zum Nähen mittelschwerer Materialien.) For ordinary sewing operations. Standard part set. (for sewing medium-heavy materials.) Para trabajos de costura en general. Juego de piezas estándar. (para coser materiales semipesados.) 适用于一般性缝纫工作。 套件的标准型式。 (用于中厚料的缝纫) Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Model Tipo 型式 Stichlänge Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 C 6,0 91-202 357-93/001 1-3 C 6,0 91-154 845-23/001 2 91-154 744-05 3/1 3 91-154 518-05 4 C 6,0 91-150 693-25 5 C 6,0 91-059 967-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 804-91 8 91-262 805-25 9 91-262 806-05 10 91-000 621-15 11 11-108 174-15 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子机型和款式请问 23-5

Page 76

Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 23.02 -8/44 Für Stepparbeiten an Schuh- schäften und sonstigen Lederwaren mittels Rollfuß PFAFF 1183 PFAFF 1183- D For sewing loperations on shoe up- pers and other leather articles; ma- chine equipped with roller presser. Para trabajos de aparado en cortes de calzado y demás artículos de cuero mediante pie rodante. 适用于滚轮压脚 在鞋帮和其它皮料上的 绗缝针工作。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-9 B 4,5 91-202 358-93/002 1 B 4,5 91-051 155-93/001 2 B 4,5 91-150 695-24/002 3 B 4,5 91-059 969-04/002 4 91-264 154-25 5 91-701 179-15 6-9 91-262 804-91 7 91-262 805-25 8 91-262 806-05 9 91-000 621-15 10 91-700 717-15 11-12 91-262 565-92 11-330 085-15 91-171 076-01 91-700 388-15 91-169 322-15 91-169 323-15 12-640 070-55 91-025 376-05 91-700 409-15 91-025 374-05 91-171 557-05 91-262 520-25 11-132 172-15 23-6 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子机型和款式请询问 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de las signos clave 见第2章标记说明 jintex.in PFAFF

Page 77

Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1183-948/51 PFAFF 1183- D-948/51 23.02 -8/93 Für allgemeine Näharbeiten. Standardform des Teilesatzes. (Zum Nähen mittlerer Materialien.) For ordinary sewing operations. Standard part set. (for sewing medium-weight materials.) Para trabajos de costura en general. Juego de piezas estándar. (para coser materiales semiligeros.) 适用于借助桥形杆组件的 一般性缝纫工作。 (用于中厚料的缝纫) Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 B 4,5 91-202 391-93/001 1-3 B 4,5 91-154 832-21 2 91-054 894-05 3/1 3 91-154 518-05 4 B 4,5 91-150 820-24/001 5 B 4,5 91-059 968-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 804-91 8 91-262 805-25 9 91-262 806-05 10 91-000 621-15 11 11-108 174-15 Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 PFAFF 1183; 1183-SRP PFAFF 1183- D; 1183- D-SRP 23.02 -34/31 Zum Nähen besonders feiner Stoffe. For stitching delicate fabrics. Para géneros muy finos mediante. 适用于缝纫特薄材料。 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Teile-Nr. Part No. N° de pieza 零件号 1-10 A 3,0 91-202 448-93/001 1-3 A 3,0 91-154 843-23/001 2 91-154 744-05 3/1 3 91-154 518-05 4 A 3,0 91-759 820-25 5 A 3,0 91-059 497-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 804-91 8 91-262 805-25 9 91-262 806-05 10 91-000 621-15 11 11-108 174-15 PFAFF siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子类型和款式请问 23-7 jintex.in

Page 78

Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 23.02 -34/93 Zum Nähen besonders feiner Stoffe. PFAFF 1183-948/51 PFAFF 1183- D-948/51 For stitching delicate fabrics. Para géneros muy finos mediante. 适用于缝纫特薄材料。 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Schneidabstand Timing margin Margen de corte 切边距离 Teile-Nr. Part No. N° de pieza 零件号 1-10 A 3,0 91-202 449-93/001 1-3 A 3,0 91-154 834-23/001 2 91-054 894-05 [3/1] 3 91-154 518-05 4 A 3,0 91-150 820-25 5 A 3,0 91-059 497-05 6 91-264 154-25 7 91-701 179-15 8-10 91-262 804-91 8 91-262 805-25 9 91-262 806-05 10 91-000 621-15 11 11-108 174-15 Nähwerkzeuge Gauge parts Organos de costura 缝纫工具 23.02 PFAFF 1183 PFAFF 1183- D -731/01-8/31 Arbeitsgang Operation Opération 工序 Pos.-Nr. Item No. N° de pos. 序号 Ausführung Model Tipo 款式 Stichlänge Stitch lenght Largo de puntada 针距 Schneidabstand Timing margin Margen de corte 切边距离 Teile-Nr. Part No. N° de pieza 零件号 1-11 B 4,5 5,0 91-202 364-93/001 1-3 B 4,5 7,0 91-202 364-93/002 B 4,5 4,0 91-154 794-03/005 B 4,5 4,5 91-154 794-03/006 B 4,5 5,0 91-154 794-03/001 B 4,5 6,0 91-154 794-03/007 B 4,5 7,0 91-154 794-03/008 91-154 797-05 [3/1] 2 91-154 518-05 3 91-150 680-93/001 4-7 B 4,5 5,0 91-150 680-93/002 B 4,5 7,0 91-150 677-05 4 B 4,5 4,0 91-048 705-03/012 B 4,5 4,5 91-048 705-03/013 B 4,5 5,0 91-048 705-03/014 B 4,5 6,0 91-048 705-03/016 B 4,5 7,0 91-048 705-03/025 6 B 4,5 4,0 91-048 703-04/004 B 4,5 4,5 91-048 703-04/005 B 4,5 5,0 91-048 703-04/006 B 4,5 6,0 91-048 703-04/008 B 4,5 7,0 91-048 703-04/010 7 91-000 730-25 8 B 4,5 4,0 91-059 464-04/009 B 4,5 4,5 91-059 464-04/010 B 4,5 5,0 91-059 464-04/011 B 4,5 6,0 91-059 464-04/012 B 4,5 7,0 91-059 464-04/013 9 91-264 154-25 10 91-701 179-15 11 91-169 395-04/002 12 11-108 174-15 23-8 Weitere Unterklassen und Ausführungen auf Anfrage Further Subclasses and versions on enquiry Otras subclases y tipos, sobre demanda 更多的子机型和款式请询问 siehe Kapitel 2 Erläuterung der Schlüsselzeichen see chapter 2 Explanation of key markings véase el Cap. 2 Explicaciones de los signos clave 见第2章标记说明 JINNTEX.IN PFAFF

Page 79

jinte.in jintex.in

Page 80

PFAFF jintex.in
