Page 16 — 3-5. 缝纫机头部的倒下
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 压臂 | ||
| (2) | 外盖 L |

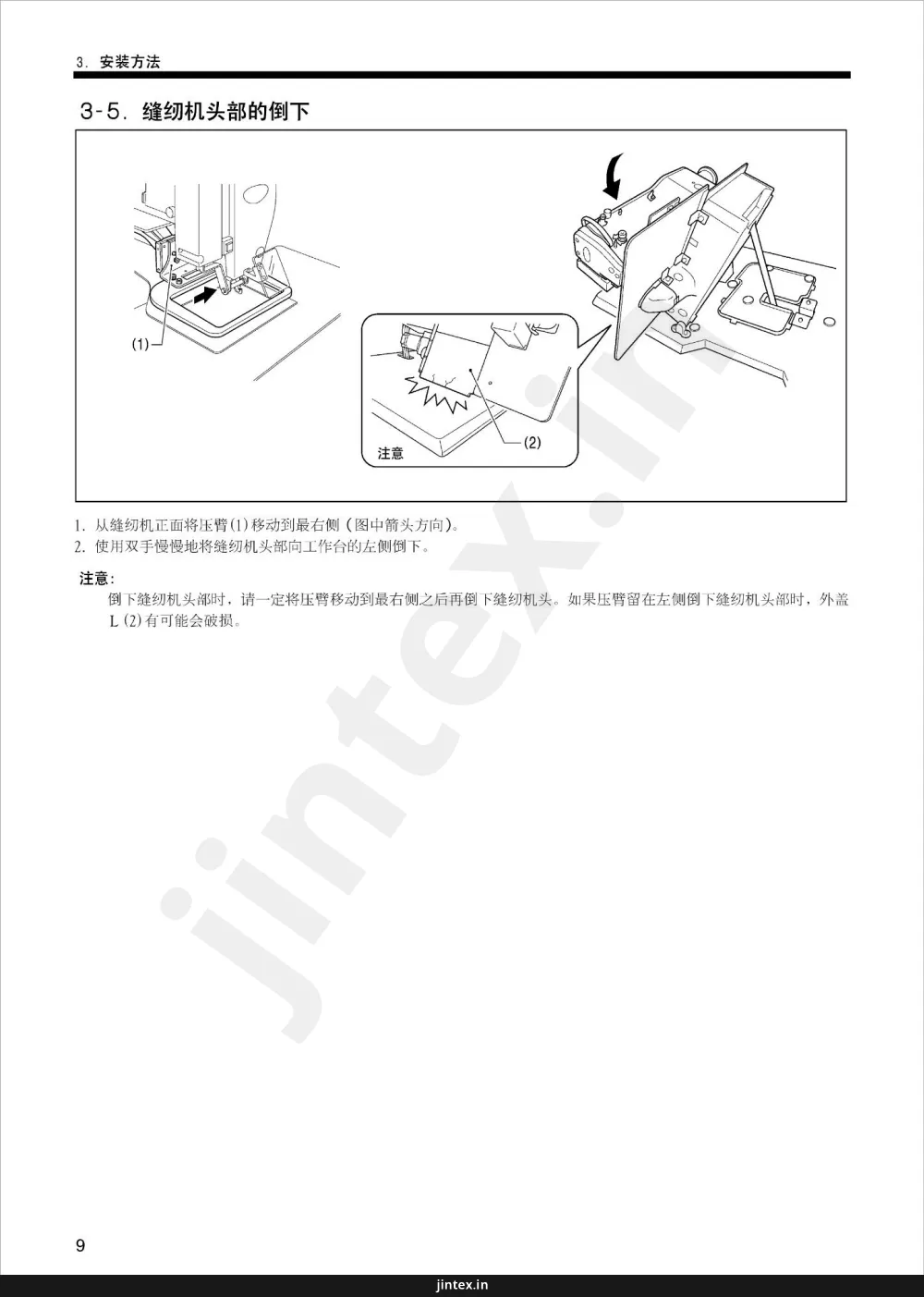

3. 安装方法 3-5. 缝纫机头部的倒下 (1) 注意 (2) 1. 从缝纫机正面将压臂 (1) 移动到最右侧 (图中箭头方向)。 2. 使用双手慢慢地将缝纫机头部向工作台的左侧倒下。 注意: 倒下缝纫机头部时, 请一定将压臂移动到最右侧之后再倒下缝纫机头。如果压臂留在左侧倒下缝纫机头部时, 外盖 L (2) 有可能会破损。 9 jintex.in
Jack JK-T1310 / JK-T2210 — parts catalog
- Page 16 (diagram): This page illustrates how to tilt the sewing machine head, showing the movement of the presser bar and the correct way to lower the head to avoid damaging the cover.
- Page 17 (diagram): This page contains diagrams and instructions for installing the foot pedal assembly for electromagnetic and pneumatic specifications, including part details and operational notes.
- Page 18 (diagram): This page shows a diagram illustrating the installation method for the thread stand, with numbered components and instructions for proper assembly.
- Page 19 (diagram): This page shows the installation method for pneumatic composite components, including a diagram of the components and instructions for connecting air tubes and adjusting speed control.
- Page 20 (diagram): This page shows installation instructions for the eye guard and the shuttle cover, including diagrams and lists of parts.
- Page 21 (text): This page provides instructions on how to lubricate the sewing machine, including warnings and specific steps for different parts of the machine.
- Page 22 (diagram): This page shows a diagram illustrating the installation method for securing the machine head with a screw and washer, along with a note regarding removal during operation.
- Page 23 (text): This page contains instructions for installing the machine needle and threading the machine, with diagrams illustrating the steps.
- Page 24 (text): This page describes the preparation steps for threading a sewing machine, including entering and exiting threading mode, and pressing the presser foot.
- Page 25 (text): This page details the preparation and method for winding the bobbin on an industrial sewing machine, including important safety precautions and adjustments for even winding.
- Page 26 (text): This page describes the method for installing the bobbin case, including safety precautions and step-by-step instructions with diagrams.
- Page 27 (text): This page details the thread tension settings for different fabric types and provides instructions and diagrams for adjusting bottom thread tension and upper thread tension.
- Page 28 (text): This page details the method for sewing, including safety precautions and step-by-step instructions for operating the sewing machine.
- Page 29 (text): This page describes how to use the pause switch and the thread trimming switch on the sewing machine, with diagrams illustrating their locations and operation.
- Page 30 (text): This page contains maintenance instructions for a sewing machine, specifically focusing on cleaning the bobbin case and related components. It includes safety warnings and step-by-step procedures with diagrams.
Page 17 — 3. 安装方法
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 踏脚用复合件 | ||
| (2) | 螺栓 | [3个] | |
| (3) | 垫圈 | [3片] | |
| (4) | 弹簧垫圈 | [3片] | |
| (5) | 螺母 | [3个] | |
| (1) | 脚踏开关 |
3. 安装方法 3-6. 踏脚用复合件的安装方法 (电磁规格) (1) 踏脚用复合件 (2) 螺栓 [3个] (3) 垫圈 [3片] (4) 弹簧垫圈 [3片] (5) 螺母 [3个] A B (1) (2) (3) (4) (5) 注意: ·安装孔A的螺栓,请在装油盘前安装。(参考「3-3. 油 盘的安装方法」) ·安装孔B是为了安装缓冲器支架用的螺栓,垫圈,弹 簧垫圈和螺母母用的。(参考「3-4. 缝纫机头部的安装 方法」) ※ 脚踏开关和连杆请使用市售商品。 ※ 当脚踏复合件的位置要更改时,请使用附录的螺栓, 垫圈,弹簧垫圈和螺母。 <脚踏开关的操作法> 踩下脚踏开关到第1挡 为止时缝纫机将启动。 第1挡 第2挡 3-7. 2 连脚踏开关的安装方法 (空压规格) (1) 脚踏开关 将脚踏开关(1)的插头插入主基板的插座 P6(FOOT)处。 <脚踏开关的操作法> 当踩下脚踏开关(左侧)时二压脚会放下,当踩下启动开 关时(右侧)时缝纫机将启动。 压脚开关 (2挡) 启动开关 10 jintex.in
Page 18 — 3-8. 线架的安装方法
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | (1) | 线架 | |
| 2 | (2) | 垫圈 | |
| 3 | (3) | 螺母 |
3-8. 线架的安装方法 3. 安装方法 (1) 线架 注意: 按装上垫圈 (2), 请拧紧螺母 (3) 使线架完全不能移动。 (1) (1) (2) (3) 11 jintex.in
Page 19 — 3-9. 空压用复合件的安装方法 (空压规格)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 电磁阀组 | ||
| (2) | 垫圈 | ||
| (3) | 螺钉 | ||
| (4) | 皮管 | ||
| (1A) | 气缸 R | ||
| (1B) | 气缸 R | ||
| (2A) | 气缸 L | ||
| (2B) | 气缸 L |
3. 安装方法 3-9. 空压用复合件的安装方法 (空压规格) 安装在工作台的下面。 (1) 电磁阀组 (2) 垫圈 [2片] (3) 螺钉 [2个] (4) 皮管 安装好空压用复合件后,请进行空气压 力的调整。(参考「10-16. 空气压力的 调整」) 注意: 安装空压用复合件时,请不要碰到控 制箱和工作台脚。 将各空气管的同样号码连接在一起。 气缸 R (1A) (1B) 气缸 L (2A) (2B) (1B) (1A) (2B) (2A) 手动按钮 按下按钮 上升按钮 <速度控制的调整> 使用阀门的按钮可以调整压脚的上升和下降的速度。 请使用调节按钮,让左右的压脚以同样的速度进行动作。 旋紧上升按钮,压脚的上升速度会变慢。反之,如旋松上升按钮,压脚的上升速度会变快。 旋紧下降按钮,压脚的下降速度会变慢。反之,如旋松下降按钮,压脚的下降速度会变快。 在切断电源的状态下,如使用手动按钮钮能使压脚运动。 12 jintex.in
Page 20 — 3. 安装方法
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 护眼板组件 | ||
| (2) | 垫圈 | ||
| (3) | 螺钉 | ||
| (1) | 马达盖 R | ||
| (2) | 螺钉 | ||
| (3) | 马达盖 L | ||
| (4) | 螺钉 | ||
| (5) | 马达盖 | ||
| (6) | 螺钉 |
3-10. 护眼板的安装方法 3. 安装方法 ▲ 注意 为了安全起见,在使用本缝纫机之前,请安装保护装置。 如果未安装这些安全装置就使用缝纫机,会造成人身伤害及缝纫机损坏。 (1) 护眼板组件 (2) 垫圈 [2片] (3) 螺钉 [2个] 3-11. 马达盖的安装方法 (1) 马达盖 R (2) 螺钉 [4个] (3) 马达盖 L (4) 螺钉 [4个] (5) 马达盖 (6) 螺钉 [4个] 注意: 在安装马达盖(1)时,请注意不要 夹住电线等。 13 jintex.in
Page 21
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 压臂 | ||
| (2) | 外盖 L | ||
| (3) | 内盖 L | ||
| (4) | 大旋梭本体组件的2个孔 | ||
| (5) | 冷却液槽 |
3. 安装方法 3-12. 加油 ▲ 注意 在加油未完成前,请勿插上电源。 如果误踩脚踏开关,缝纫机动作会导致受伤。 使用润滑油和黄油时,务必戴好保护眼镜和保护手套等,以防润滑油滴入眼中或沾在皮肤上,这是引起发炎的原因。 另外,润滑油或黄油不能饮用,否则会引起呕吐和腹泻。 将油放在小孩拿不到的地方。 必须经常润滑缝纫机,第一次使用缝纫机或长时间未使用缝纫机时,要补充机油。 请使用本公司指定的缝纫机润滑油。 1. 向机壳侧面的油箱注油。 2. 从缝纫机正面将压臂 (1) 移动到最右侧,将外盖 L (2) 滑动到内盖 L (3) 的中间,使底板的油孔能看见,从该油孔向 底板侧面的油箱注油。 注意: 当油面下降到油面指示窗的1/3左 右时,请务必加注机油。如果油面下降到油面指示窗的1/3以下,则可能会成为 机器烧伤等故障的原因。 3. 给大旋梭本体组件的2个孔 (4) 注人机油,使毛毡上含有微量的机油。 注意: 如果大旋梭本体组件的毛毡上沒有机油,则可能会成为缝纫故障的原因。 4. 如果使用冷却液槽 (5) 时,请在槽中注入硅油(100mm²/s)。 14 jintex.in
Page 22 — 3-13. 机头部固定螺栓的安装法
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | (1) | 垫圈 | |
| (2) | (2) | 机头部固定螺栓 |
3-13. 机头部固定螺栓的安装法 在搬运缝纫机时，请使用机头部固定螺栓将头部和工作台固定。 (1) 垫圈 (2) 机头部固定螺栓 注意: 缝纫机运转时，请将机头部固定螺 栓拆除。 3. 安装方法 15 jintex.in
Page 23 — 4. 缝纫前的准备
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 螺钉 | ||
| (2) | 机针 | ||
| (1) | 交线盘 | ||
| (3) | 挑线杆 | ||
| (2) | 缝纫机手轮 |
4. 缝纫前的准备 4. 缝纫前的准备 4-1. 机针的安装方法 ▲ 注意 安装机针时,请切断电源。 当误踩下脚开关时,缝纫机动作会导致人员受伤。 1. 松开螺钉(1)。 2. 正面朝看机针(2)的长槽,笔直插到底并用力拧紧 止动螺钉(1)。 4-2. 面线的穿法 请按照下图所示正确地穿面线。 ※ 如果在穿线模式下进行穿线,交线盘(1)将变成打开状态,机线就更加便于穿过。(参考下一页) [棉、短纤维线时] 4943Q (3) 8 9 6 11 12 40mm 2 3 7 5 (1) [化纤线时] (2) · 请回转缝纫机手轮(2),将挑线杆(3)调到最高点后,进行穿线。 (容易穿线,且可防止缝纫时的脱线。) · 在线穿过机针后,从机针孔残留的线的长度为40mm左右。 如残留的线过长有可能 会打结。 16 jintex.in
Page 24 — 4. 缝纫前的准备
4. 缝纫前的准备 <穿线模式> 在穿线模式下,即使踩下脚踏开关,缝纫机也不会起动,所以非常安全。 打开电源。 1 2 按回零键 按穿线键,同时符改 ·降下压脚。 3 进行穿线。 4 穿线模式结束 按穿线键,同时符改 ·压脚返回到进入穿线模式前的状态。 17 jintex.in
Page 25 — 4-3. 底线的绕线方法
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 梭芯卷线轴 | ||
| (2) | 梭芯压臂柄 | ||
| (3) | 回零键 | ||
| (4) | 绕线键 | ||
| (5) | 绕线键 | ||
| (6) | 切刀 | ||
| (7) | 螺钉 | ||
| (8) | 梭芯压杆 | ||
| (9) | 止动螺钉 | ||
| (10) | 卷线用夹线器 |
4. 缝纫机前的准备 4-3. 底线的绕线方法 ▲ 注意 在卷线过程中, 不要触摸任何运动部件或将物件靠在运动部件上, 因为这会导致人员受伤或缝纫机损坏。 (2) (1) 1. 将梭芯置于梭芯卷线轴(1)上。 2. 按照图示那样穿线, 将线在梭芯内绕几圈, 然后推梭 芯压臂柄(2)。 3. 打开电源。 4. 按回零键(3) 进行原点检测。 5. 确认机针不会碰到压脚, 按绕线键(4), 使绕线键 (4) 切换成绕线键(5), 并处于“ON”状态, 将脚 踏开关踩到第2档位置, 开始绕线。 (3) (4) (5) (2)连脚踏开关时, 踩下2连脚踏开关的启动开关) 6. 当绕线量达到规定的数量(梭芯外径的80%~90%) 时, 应停止绕线, 按绕线键(4) 使绕线键 在途中踩下脚踏开关的启动开关, 或按下绕线键 (5)切换成绕线键(4), 并处于 “OFF”状态, 则停止绕线)。 7. 拆下梭芯, 将线钩在切刀(6)上, 朝箭头方向拉梭 线切断。 (6) 调节梭芯绕线量 拧松螺钉(7), 调节梭芯压杆(8)。 (7) (8) 如果梭芯上的线不均匀 拧松止动螺钉(9), 上下移动卷线用夹线器(10)进行调 节。 ※在A的情况下, 将绕线用夹线器(10)向下移动; 在B的情况下, 将卷线用夹线器(10) 向上移动。 (9) A B (10) 18 jintex.in
Page 26 — 4. 缝纫前的准备
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 大旋梭盖 | ||
| (2) | 线槽 | ||
| (3) | 导线器 | ||
| (4) | 线孔 |
4. 缝纫前的准备 4-4. 梭芯套的装取方法 ▲ 注意 在安装梭芯套时,请切断电源。 当误踩下脚开关时,缝纫机动作会导致人员受伤。 (1) (3) (2) (4) 30mm 1. 向下大旋梭盖(1)将其打开。 2. 握住梭芯以便向右卷绕底线,将梭芯插入梭芯套。 3. 将底线穿过线槽(2),然后从导线器(3)中拉出。 4. 当拉出底线时,检查梭芯是否按顺时针方向转动。 5. 将线穿过套柄上的线孔(4),使线端伸出约30mm。 6. 将插销装在梭芯套上,再将梭芯套插入旋梭。 19 jintex.in
Page 27
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| -01 | 厚布料 | ||
| -02 | 中厚布料 | ||
| 相当20号 | 面线 | ||
| 相当50号 | 面线 | ||
| 相当20号 | 底线 | ||
| 相当50号 | 底线 | ||
| 1.4~1.8 | 面线的张力(N) | ||
| 0.8~1.2 | 面线的张力(N) | ||
| 0.2~0.3 | 底线的张力(N) | ||
| 0.1~0.6 | 预张力(N) | ||
| 0.1~0.3 | 预张力(N) | ||
| DP×17 #19 | 机针 | ||
| DP×5 #16 | 机针 | ||
| 2,000 rpm | 常用回转数 | ||
| 2,000 rpm | 常用回转数 |
4. 缝纫前的准备 4-5. 缝纫张力 [ 参考线张力 ] 规 格 厚布料(-01) 中厚布料(-02) 面线 相当20号 相当50号 底线 相当20号 相当50号 面线的张力(N) 1.4~1.8 0.8~1.2 底线的张力(N) 0.2~0.3 预张力(N) 0.1~0.6 0.1~0.3 机针 DP×17 #19 DP×5 #16 常用回转数 2,000 rpm 2,000 rpm 4-5-1. 底线的张力 转动调节螺钉(1)来调节底线的张力,将张力调节到当 用手握住线端时梭芯靠它的自重不会滑落的程度,应 尽可能减弱张力。 (1) 减弱加强 4-5-2. 面线的张力 1. 转动夹线螺母(1),根据缝纫制品进行夹线的调节(主 夹线)。 2. 用夹线螺母(2)(副夹线器)进行调节,使面线残留量 在40mm左右的范围内。 (2) 减弱加强 (1) 减弱加强 20 jintex.in
Page 28 — 5. 缝纫 5-1. 缝纫的方法
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 回零键 | ||
| 2 | 连脚踏开关 | ||
| 3 | 压脚 | ||
| 4 | 脚踏 |
5. 缝纫 发生下列情况时,请切断电源。 当误踩脚开关时,缝纫机动作会导致受伤。 · 机针穿线时 · 更换机针或梭芯时 · 缝纫机不使用,或人离开缝纫机时。 缝纫过程中不要触摸任何活动部件或将物件靠在运动部件上,因为这会导致受伤或缝纫机损坏。 5-1. 缝纫的方法 1. 打开电源。 2. 按←或→键翻页,按数字键选择要缝纫的程序号。 (1) 47 59 61 112 130 第1档 第2档 (4) (2) (3) 3. 按回零键(1)进行原点检测。 4. 将布料放在压脚(3)的下面 5. 将脚踩开关踩到第1档。 (2连脚踏开关时,先踩下脚踏(4)。) · 压脚(3)下降。 6. 将脚踩开关踩到第2档位置。 (2连脚踏开关时,踩下启动开关(2)。) · 缝纫机起动。 7. 缝纫—结束就剪线,然后压脚(3)上升。 请使用能确保缝制布料不偏移的压脚。 如使用标准的压脚和送料板而缝制布料偏移时,请使用压脚和送料板不能滑动的措施。 21 jintex.in
Page 29 — 5. 缝纫
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1) | 暂停开关 | ||
| (1) | 扫线用开关 | ||
| (2) | 扫线杆 |
5. 缝纫 5-2. 暂停开关的使用方法 在缝制中或是试送布中, 如果按了暂停开关(1), 缝纫机立即会停止。 <接着缝制的方法> 在缝纫中, 当出现断线或是底线用完等情况时, 按下暂停开关(1)后, 还是可以在出现断线的位置处继续接着缝制 工作的。 将脚踩开关踩到第2档位置。 (2 连脚踏开关时, 踩下自动开关。) 第2档 缝纫机起动, 缝纫开始。 5-3. 扫线用开关的使用方法 使用扫线用开关(1)、可以扫线杆(2)的开和关(ON, OFF)。 (1) (2) 22 jintex.in
Page 30 — 6. 保养
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | (1) | 大旋梭固定柄 | |
| 2 | (2) | 大旋梭 | |
| 3 | (3) | 中旋梭 | |
| 4 | (4) | 梭托 |
6. 保养 ▲ 注意 在开始清洁作业前，请切断电源。 如果踩踏了脚开关，缝纫机动作会导致人员受伤。 使用润滑油和黄油时，务必戴好保护眼镜和保护手套等，以防润滑油落入眼中或沾在皮肤上，这是引起发 炎的原因。 另外，润滑油或黄油不能饮用，否则会引起呕吐和腹泻。 将油放在小孩拿不到的地方。 6-1. 旋梭的清洁 1. 将大旋梭盖向下 拉开，取出梭芯盒。 (1) (2) (3) 2. 将大旋梭固定柄 (1) 朝箭头方向打开，取出 (2) 和中旋梭 (3)。 大旋梭 3. 将梭托 (4) 四周、旋梭线导向上部及旋梭边缘的棉 尘和线屑等擦干净。 (4) 23 jintex.in
